Напряжение в трехфазной сети 380

Что означает одна фаза?

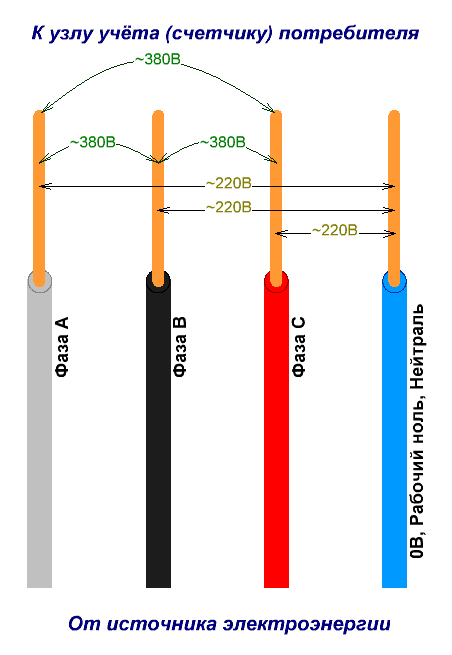

Напряжение между фазой и нулем — 220. А между фазой и фазой 380
Между хоть какой парой фаз­ных проводов действует линейное, либо межфазное, на­пряжение, а между хоть каким из фазных и нулевым — фазное. При обычных эксплуатационных критериях линейное напряжение в 1,73 раза больше фазного. Так, если линейное напряжение 380 В, то фазное — 220 В. Трехфазные электрические сети принято характеризо­вать значением линейного напряжения, но для сетей, не­посредственно обслуживающих население, прямо за линейным напряжением после дробной черты приводят значение фазного напряжения, т. е. трехфазную четырех-проводную систему с линейным напряжением 380 В обо­значают 380/220 В.
Трехфазная система 380/220 В с заземленной нейт­ралью получила преимущественное распространение, но можно повстречать и другие системы: трехфазную 220 В с незаземленной (изолированной) нейтралью без нулевого провода либо однофазовую трехпроводную 2×220 В с заземленным средним проводом.

Так как эти два напряжения смещены по фазе относительно друг дружку на 120 градусов. Их сумма не арифметическая, а геометрическая. А геометрически их можно представить, как два вектора под углом 120 градусов друг к другу. Геометрическая сумма 2-ух таких векторов, равных 220 единицам, будет равна 380 единицам. Сможете в этом убедиться при помощи листа бумаги, карандаша, линейки и транспортира. Если векторы в школе еще не проходили, объясню подробнее: начертите стрелочку длиной 220 мм, к ее концу приставьте другую стрелочку таковой же длины под углом 120 градусов. Проведите стрелочку от начала первой до конца 2-ой. Сейчас замеряйте третью стрелочку. Она будет длиной 380 мм.

Арнольд Анистархов

обычным языком говоря, напряжение в 2-ух фазах находится не в четкой противофазе, а сдвинуто и в сумме достигается только 380. На максимуме одной фазы на 2-ой фазе — НЕ максимум, а только 160 вольт. Если необходимо для осознания физики процесса — то приблизительно так )))

Анастасия Колупанова

Почему не 440? Поэтому смещены они не в противофазу (на 180град) а гораздо меньше, — на 90. Я незнаю кто и для чего вымыслил "вектора" с градусами, по моему это абстрактно, негодно, и только всех путает. Фазы, они смещены по времени, то-есть волны полупериодов переменного тока отстают друг от друга на третья часть собственного цикла. По этому в тот момент когда в одной фазе +220 относительно нуля, то в другой не минус 220 а только минус 160, а между ними и выходит 380 . Для чего такие заморочки? Это комфортно дабы электромоторы делать, — кпд больше, и конструктив проще.

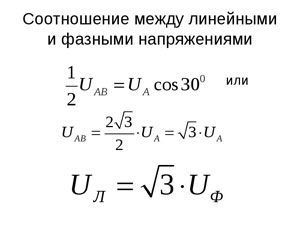

так как (корень из 3)*220=380

Что означает одна фаза?
Напряжение между фазой и нулем — 220. А между фазой и фазой 380
Между хоть какой парой фаз­ных проводов действует линейное, либо межфазное, на­пряжение, а между хоть каким из фазных и нулевым — фазное. При обычных эксплуатационных критериях линейное напряжение в 1,73 раза больше фазного. Так, если линейное напряжение 380 В, то фазное — 220 В. Трехфазные электрические сети принято характеризо­вать значением линейного напряжения, но для сетей, не­посредственно обслуживающих население, прямо за линейным напряжением после дробной черты приводят значение фазного напряжения, т. е. трехфазную четырех-проводную систему с линейным напряжением 380 В обо­значают 380/220 В.
Трехфазная система 380/220 В с заземленной нейт­ралью получила преимущественное распространение, но можно повстречать и другие системы: трехфазную 220 В с незаземленной (изолированной) нейтралью без нулевого провода либо однофазовую трехпроводную 2×220 В с заземленным средним проводом

Что такое фазное и линейное напряжение?

Уровень напряжения является возможной чертой свойства снабжения электрической энергией потребителей. Приборы продолжительно эксплуатируются при условии работы в допустимом спектре мощности сети. Для определения характеристик функционирования и подключения различают фазное и линейное напряжение в трехфазных цепях. На выходе от производителя напряжение меняется для транспортировки, а после оборотных преобразовательных шагов приобретает значение, используемые потребителями.

Что такое фаза?

Фаза является значением тригонометрической функции, к примеру определяющей вид либо описывающей волновое либо колебательное движение. Величина тождественна углу либо аргументу повторяющейся функции. Зависимость целой фазы от координат и времени не всегда бывает линейной и гармонической. Конец проводника, по которому ток поступает в цепь, либо зажим представляет собой начало фазы. Изменение вольтажа цепи через временной промежуток является проекцией лучевого вектора на координатную ось.

Цепь представляет собой стандартные элементы — энергетический генератор, цепь передачи, приемник. Для понятия, что такое фазное, линейное напряжение, их взаимодействие нужна определение фазы. Положение фазы действует только для магистралей переменного тока. Понятие обусловятся в виде уравнения сектора векторного вращения с фиксацией 1-го конца в финале координат.

Электрические полосы отличаются числом фаз: одно-, двух-, трех- и многофазная.

В Рф популярна трехфазная сеть для питания потребителей, которые представлены бытовыми строениями либо промышленными объектами. Подключение отличается преимуществами по сопоставлению с электроснабжающей однофазовой цепью:

• экономичность из-за прибыльного использования материалов;
• возможность транспортировки огромного объема электричества;
• включение в рабочую цепь электрогенераторов и движков высочайшей мощности;
• создание различных характеристик напряжения зависимо от варианта включения потребляющей нагрузки в электрическую линию.

Работа в трехфазной цепи находится в зависимости от обоюдного соотношения ее компонент. Характеристики напряжения зависят от фазы (угла наклона векторного луча к координатной плоскости оси). Вольтаж определяется по земляному потенциалу, который равен нулю. Тем самым кабель с присутствующим вольтажом называют фазным, а заземляющий провод — нулевым. Угол фазы единичного вектора не имеет особенной значимости, т. к. в полосы он делает полный оборот на 360° за 1/50 часть секунды. Во внимание берется междуфазный угол относительности 2 векторов.

В сети с применением реактивных деталей угол берется между векторными показателями электротока и вольтажа, он носит название сдвига фазы. Если значения присоединенных нагрузок с течением времени не меняются, то величина сдвига будет всегда неизменной. Неизменность показателя применяется в расчете электрической полосы и анализа работы.

Читайте также: Плавкие предохранители — их предназначение, типы и виды, устройство и принцип деяния

При намотке на катушке огромного количества оборотов провода номинальное напряжение возрастает пропорционально числу витков. Явление привело к разработке генераторов, обеспечивающих потребителей электричеством. Для эффекта от использования магнитного поля время от времени устанавливают несколько бобин. Статорное магнитное поле за поворот ротора пересекают сразу 3 катушки, что ведет к повышению мощности генератора. Это позволяет запитать сходу 3 юзеров.

Что такое фазное напряжение?

В трехфазных магистралях большинства стран размер напряжения равен 220 вольт. Фазный вольтаж измеряется в промежутке между фазами сначала и конце провода. Фактически это величина в центре нулевого проводника и напряженного кабеля. При подсоединении по типу звезды значения линейных токов и фазного электричества не отличаются.

Фазное напряжение — это напряжение между нулевым проводом и одним из фазных (220 В).

Симметричная система исключает присутствие нейтральной жилы, при несимметричном методе нулевой кабель поддерживает соразмерность с источником. Во 2-м варианте нередко в цепь врубаются приборы освещения, и нужна независящее функционирование 3 рабочих кабелей, тогда выводы приемника соединяются воединыжды по типу треугольника.

Межфазное напряжение применяется в многоквартирном секторе с магазинами либо кабинетами на первых этажах. Так можно запитать торговые площадки силовыми кабелями в целях обеспечения 380 вольт. В высотках подключение обеспечивает лифты, эскалаторы, промышленные холодильники. Разводка осуществляется относительно просто, беря во внимание, что в жилище идет ноль и жила под нагрузкой, а на публичные помещения ответвляются 3 рабочих кабеля и нейтральная жила.

Отличие трехфазного тока от однофазового заключается в том, что показатель сети — это линейная мощность, а характеристики, имеющие отношение к нагрузке, представляют собой фазный вольтаж. От станции к потребителю проводится линия, включающая рабочие жилы и нулевой провод. Для понижения утечек при прохождении по цепи сначала и конце сети ставятся преобразователи, но картина от этого не меняется. Нейтральный провод фиксирует и транспортирует юзеру заявленный потенциал, приобретенный на выходе. Мощность в проводе под нагрузкой создается, исходя из значения в нейтрали.

Величина напряжения фазы выявляется и появляется относительно центра подключения обмоток — нейтрального провода. В симметричной относительно нагрузок схеме трехфазной цепи через ноль передается ток с наименьшими показателями. На выводе таковой полосы провода под нагрузкой окрашиваются в принятые стандартные цвета:

• жила L1 — карий;
• провод L2 — черный;
• кабель L3 — сероватый;
• нулевая оплетка N — синий;
• желтоватый либо зеленоватый — предусмотрен для заземления.

Читайте также: Как высчитать падение напряжения по длине кабеля в электрических сетях

Такие массивные полосы проводятся к большим потребителям — целым микрорайонам, заводам. Для маленьких приемников устанавливается однофазовая линия, включающая нагруженный провод и дополнительный ноль. При равномерном рассредотачивании мощности в однофазовых ответвлениях возникает равновесие в трехфазной конструкции. Для прокладки составляющих веток принимается напряжение фазы одной жилы относительно нейтрали.

Что такое линейное напряжение?

В трехфазной магистрали можно выделить дополнительное напряжение, при подсоединении перемычку между 2 нагруженными кабелями. Значение его выше, т. к. является проекцией на плоскость координат 2 векторов, составляющих угол 120° между собой. Привесок к значению фазового напряжения составляет 73% либо рассчитывается как √3-1. Принятое линейное напряжение в электролинии всегда составляет 380 вольт.

Линейное напряжение — это напряжение между 2-мя фазными проводами (380 В).

Напряжение рассчитывается в промежутке фаз либо между их выводами. При монтаже схемы возникают трудности, заключающиеся в некорректности при расчете проводника, что время от времени вызывает трагедию. Схемы подключения различаются вариациями объединения нагруженных жил и источника электричества. Достоинства однофазовой сети:

• безопасность эксплуатации оборудования, т. к. опасность в плане поражения исходит от 1 кабеля;
• схема применяется для воплощения действенной разводки, выбора принципа эксплуатации, расчета характеристик и выполнения измерений.

Расчеты в системе обыкновенные, производятся с учетом стандартных физических формул. Для замеров характеристик цепи применяется мультиметр. Свойства подключения к фазе определяются при помощи особых вольтметров, токовых датчиков.

Линейное напряжение появляется при прохождении электрического тока в подводнике при объединении источника энергии и приемника. При снижении мощности на участке между выходом генератора и потребителем характеристики фазного вольтажа также меняются. Зная линейные характеристики, несложно рассчитать значение фазного напряжения.

• при разводке проводов проф устройств не нужна, довольно отвертки с интегрированным индикатором;
• при соединении проводов не применяется ноль — из-за нейтральной жилы нет угрозы поражения током;
• схема применима для неизменных сетей и линий с переменным током;
• однофазовое соединение осуществляется в трехфазной полосы, но не напротив.

Внедрение линейного и фазного напряжения

Электрические цепи бывают неизменного и переменного тока. Почаще для соединения источника электричества с потребителем применяются трехфазные цепи переменного тока. Таковой тип тока имеет ряд преимуществ:

• ниже издержки на передачу энергии;
• возможность сотворения электродвижущей силы для функционирования асинхронного оборудования (лифтов, подъемников);
• можно сразу применять линейное и фазное напряжение.

Читайте также: Какие виды батареек есть: в чём отличия пальчиковых батареек AA от AAA

Для подключения генераторов в магистраль применяют принцип треугольника либо звезды. В первом варианте обмотки подсоединяются последовательно, начало фазы и конец другой фазы соединены. Схема позволяет повысить напряжение в пару раз. Во 2-м случае исходные участки обмоток соединяются воединыжды в общую точку, увеличение мощности не происходит.

Систематизация электросети по составу рабочих частей:

• активная;
• пассивная;
• линейная;
• нелинейная.

Используя 4 кабеля в магистрали, можно, варьируя подключения, применять сразу линейные и фазные токи, что расширяет область использования. Трехфазные магистрали числятся универсальными, т. к. подключается большая нагрузка, к примеру, к сети в 10 вольт. Если подсоединить к полосы соответственный приемник, к примеру, трехфазный электрический мотор, то его механическая мощность достигнет величин, в 3 раза превосходящих характеристики однофазового агрегата.

В многоквартирном секторе основными приемниками являются бытовые устройства и приборы, питающиеся от сети 220 В. Нужна равномерное разделение между проводами с нагрузкой, потому квартиры подключаются по шахматной схеме. В личном домостроении принята концепция рассредоточения нагрузки на каждый кабель от всех домашних устройств и оборудования. Учитываются проводниковые токи, передающиеся во время включения наибольшего числа устройств.

Включая в сеть с 1 либо 3 фазами однообразные электрические движки, можно получить разницу в мощности его работы. Если дополнительно избрать действенный метод подключения, то характеристики на выходе повысятся в три раза. Беря во внимание соотношение между фазными и линейными токами, следует рассчитывать обмотки на завышенные значения. Относительный показатель различия зарядов между нагруженными проводами всегда больше аналогичного значения между фазой и нулем. Основное отличие линейных черт напряжения и мощности фазы состоит в параметрах получаемого вольтажа.

Традиционным примером использования обоих видов напряжения является соединение при установке трехфазного генератора. Применяются вторичные обмотки и первичные обвивки, соединяемые по одной из схем. Связь линейного напряжения и значения фазы при соединении по типу треугольника помогает сглаживать ток, и обе мощности становятся практически одинаковыми. Аналогично подсоединяются движки, преобразователи и трансформаторы.

Вариант звезды подразумевает подсоединение контактов всех обмоток к одной цепи с применением перемычек. В проводниках проходит ток с показателями этой сети, а напряжение передается на активные выводы и контакты.

Что лучше для личного дома – однофазовый либо трехфазный ввод?

Потребление электроэнергии в домах безпрерывно вырастает. Каждый обитатель нашей страны в пересчете на душу населения раз в день потребляет количество энергии в разы большее по сопоставлению с данными, к примеру пятидесятилетней давности.

Посреди двадцатого века в каждом личном доме всего то и было электроприборов, что электрическая плита, несколько лампочек и, в наилучшем случае, телек либо радиоприемник. Сейчас бытовых электроприемников просто тьма в любом жилом помещении, и в личных домах стали все почаще делать трехфазные кабельные вводы. От классической однофазовой сети многие отрешаются.

Но в чем все-таки достоинства трехфазной сети? И стоит непременно отдавать ей предпочтение?

Многие считают, что трехфазная сеть дозволит потреблять больше мощности, другими словами включать больше устройств. Это не совершенно так. Очень разрешенная мощность указывается в технических критериях на подключение. Обычно, для трехфазной сети это 15 кВт на домохозяйство, а для однофазовой – 10 либо те же 15 кВт. Разумеется, что выгода по мощности маленькая, а может и совсем отсутствовать.

Но следует не забывать, что при одинаковой мощности для трехфазной сети можно применять вводной кабель значительно наименьшего сечения. Причина находится практически на поверхности: мощность, а, поэтому, и ток распределяется по трем фазам, в наименьшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет наименьшим.

Но эти достоинства не имеют существенного значения. Разве так принципиально, какое сечение у вводного кабеля и номинал у вводного автомата? Еще важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь огромные габариты.

Последнее связано с тем, что трехфазный счетчик заранее больше любого однофазового. Вприбавок и вводной автоматический выключатель будет занимать три либо четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются завышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» — рядовая картина.

Это недочет трехфазного ввода в личный дом. А вот возможность конкретного подключения в сеть трехфазных электроприемников – электрических котлов, асинхронных электроприводов – это бесспорное преимущество. Хоть какой счастливый обладатель личного дома с трехфазным вводом охотно пользуется этой «форой». Ведь асинхронные движки, включенные в трехфазную сеть, работают с наилучшими энергетическими и механическими параметрами. А массивные электроприемники – котлы, электрической плиты, обогреватели – не вызывают «перекоса фаз».

«Перекос фаз» в этом вопросе вообщем тема очень щекотливая. Так как магистральная сеть всегда трехфазная, а обеспечить одинаковую нагрузку во всех 3-х фазах фактически нереально, то напряжение по фазам никогда не будет одинаковым. Выполнение трехфазного ввода не поможет поменять ситуацию к наилучшему – ведь не считая вас в этой сети еще сильно много различных потребителей. Но в собственной сети после устройства учета нужно распределить нагрузку очень умеренно. Это ложит дополнительную ответственность на электрика, выполняющего установка.

В однофазовой электрической сети «перекос фаз» нередко становится предпосылкой того, что потребители, присоединенные к неудачной фазе, обязаны мириться со очень низким сетевым напряжением. Владельцам трехфазного ввода подобные трудности неизвестны, так как они могут подключать принципиальные, ответственные однофазовые электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».

Рабочее напряжение трехфазной сети составляет 380 вольт. Это осязаемо выше обычных 220 вольт. Потому при работе и эксплуатации трехфазной сети нужно больше внимания уделять электробезопасности.

С позиций норм пожарной безопасности трехфазный ввод также является более небезопасным, так как ток недлинного замыкания при напряжении 380 вольт будет намного выше.

Таким макаром, к недочетам трехфазного ввода в личный дом можно отнести:

1. Необходимость получения разрешения и технических критерий на подключение от местной энергосбытовой компании. Это дело достаточно хлопотное и может потрепать нервишки, а то и совершенно окончиться неудачей.

2. Завышенная опасность поражения электрическим током и пожарная опасность из-за более высокого напряжения. Это увеличение угрозы не очень велико и приметно. Но не излишним будет установить дополнительный трехполюсный автомат огромного номинала конкретно перед вводом в здание, в особенности если дом древесный. Это выручит от недлинного замыкания на вводе.

3. Огромные габариты распределительного вводного щита. Для хозяев огромных пригородных резиденций этот недочет не критичен – им места всегда хватает. Остальным следует принять этот фактор во внимание.

4. Необходимость установки модульных ограничителей перенапряжения во вводном щите. Вообще-то такая мера и для однофазового ввода будет не излишней, но в «трехфазке» это еще актуальнее. Ведь ваш личный рабочий ноль с большой вероятностью может оборваться, а это будет чревато перенапряжением как минимум в одной, менее нагруженной фазе.

Плюсами же трехфазного ввода являются:

1. Возможность перераспределять нагрузку между фазами, избегая эффекта «перекоса фаз».

2. Возможность конкретного включения в сеть трехфазных массивных электроприемников. Это самое принципиальное преимущество трехфазного ввода.

3. Понижение токовых номиналов вводной защитной аппаратуры и сечения вводного кабеля.

4. В некоторых случаях, при приклнном отношении со стороны энергосбытовой компании, – возможность прирастить наивысшую разрешенную мощность употребления электроэнергии.

Таким макаром, на практике выполнение трехфазного ввода становится целесообразным для личных домов с жилой площадью 100 кв. метров и поболее. Тогда однофазовых электроприемников бывает сильно много, и нагрузку можно будет распределить очень симметрично. Также трехфазный ввод подойдет для тех, кто планирует включать в сеть массивные трехфазные электроприемники.

Для других переход на «трехфазку» — мера совершенно не неотклонимая, она может стать только предпосылкой излишней мигрени.
