Доводилось ли для вас слышать истории электриков о том, что в подъезде вашего дома произошел обрыв нуля, что в одном из домов разом перегорели лампочки, телеки, микроволновые печи, также остальные дорогостоящие электроприборы, которым «посчастливилось» попасть под напряжение 380 Вольт? От обрыва либо отгорания нулевого проводника не застрахован никто, потому уместно будет знать природу этого явления, предпосылки появления нештатных ситуаций, также методы защиты электроприборов.
Почему в розетке возникает 380В
Дабы ответить на этот вопрос, давайте кратко разглядим систему электроснабжения многоквартирного дома. На самом деле, все электричество, которым обеспечивается дом, имеет 3 фазы: фаза A, фаза B и, естественно, фаза C. Величина действующего напряжения между хоть какой парой фаз – 380 Вольт. По схеме соединения обмоток питающего трансформатора все фазы сводятся к одной точке, которая именуется нулем. Величина действующего напряжения между хоть какой фазой и нулем – 220 Вольт.
В любом многоквартирном доме питание делается методом равномерного рассредотачивания трехфазной полосы по всем квартирам в подъезде. Например, если в подъезде имеется 60 квартир, то 1-ая 20-ка квартир запитана от фазы A, 2-ая – от фазы B, 3-я – от фазы C. Все рассредотачивание энергии происходит сбалансировано и очень умеренно. Если б все люди были роботами, включающими и выключающими электроприборы так, дабы нагрузка по всем трем фазам была бы схожей, то наличие нулевого проводника и не требовалось бы в принципе. Это просто проверить, проделав обычной школьный опыт с 3-мя 40 Вт лампочками, включенными по схеме звезда в трехфазную сеть. В таковой идеализированной цепи употребления весь ток от 3 фаз, сходящийся в нулевой точке, взаимно компенсируется, что делает вероятным или внедрение нулевого провода с малым сечением, или отказ от такого. На самом деле, если нагрузка одинакова по трем фазам, то нулевой провод и не нужен. В реальной жизни такового, естественно, не бывает. Например, в одной квартире подъезда может пылать одна лампочка, во 2-ой – работать телек, в третьей – вообщем все выключено. Конкретно такое неравномерное рассредотачивание нагрузки по фазным цепям приводит к формированию некомпенсированного тока, который должен перейти через нулевой проводник. Если же нулевой проводник отгорел, оборвался, то в одной из квартир, обычно, с минимальным электропотреблением, в розетках возникают не обычные 220 Вольт, а «убивающие» всю домашнюю электронику 380 Вольт. Напротив, в квартирах, где электропотребление было наибольшим, происходит просадка напряжения. Естественно, винить соседей за это не стоит, ведь они не должны согласовывать с вами, когда включать электроприборы, а когда нет. Дабы такового противного финала не происходило, нужно, во-1-х, инспектировать надежность электрического контакта нулевого проводника, а во-2-х, устанавливать личное защитное оборудование, осуществляющее резвое отключение нагрузки у вас на дому, если напряжение подымется выше 270 Вольт. Практика указывает, что даже очевидный стабилизатор напряжения, установленный на компьютер и телек, способен уберечь вас от дорогостоящего ремонта.
Как и где обрывается нулевой проводник
Главных обстоятельств, по которым происходит отгорание либо обрыв нулевого проводника, две: 1– недостающий гальванический контакт нулевого проводника в местах соединения, 2– лишний некомпенсированный ток, идущий по нулевой полосы. Разномастные импульсные всплески в сети, идущие от компов с дешевенькими блоками питания, резкие включения массивных нагрузок лишь на одну из фаз могут привести к отгоранию нулевого провода. Обрыв проводника происходит, обычно, в слабеньких местах – в плохо пропаянных контактах, скрутках, не советующих ПУЭ. Как говорится, где тонко, там и рвется.
Как защитить наши электроприборы
Помните, что для сложной электроники небезопасны как высочайшие скачки напряжения (выше 270 Вольт), так и просадки (ниже 120 Вольт). Обычно, при несоблюдении действующего напряжения в сети ломаются импульсные блоки питания. Самый лучший вариант защиты заключается в покупке специального реле контроля напряжения. Такое реле моментально отключает всю домашнюю нагрузку в те моменты, когда значение действующего напряжения уходит за допустимые пределы.
Напряжение 380 вольт сколько фаз?
Линейное напряжение больше фазного в 1,73 раза. Умножение 230 на 1,73 даёт 398, что приблизительно равно 400 Вольтам либо 0,4 кВ. Фактически, 3 фазы — это 380, так как секундное значение напряжения на одной из фаз сдвинуто относительно другой.
Какое напряжение на 2-ух фазах?
Напряжение между фазами составляет 380 вольт и именуется линейным, а между каждой фазой и нулем — 220 вольт (фазное).
Что такое напряжение 380 вольт?
Сеть 380 вольт применяется обычно для подключения энергоемких электроустановок (таких как водогрейные котлы) либо электродвигателей. Для обыденных бытовых нужд применяется сеть 220 В.
Сколько проводов в 380 вольт?
220 — это нулевой провод и хоть какой фазный. 380 — это два всех фазных провода.
Как подключить розетку на 380 вольт?
Установка проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Около контактов нужно отыскать обозначения L1 L2 L3 и в случайном порядке подключить к ним три фазных провода. Дальше нужна отыскать нулевой провод и зажать его на клеме, подписанной буковкой N.
Почему в розетке 380 вольт?
Почему в розетке возникает 380В
Читайте также Что такое падение напряжения на участке цепи?

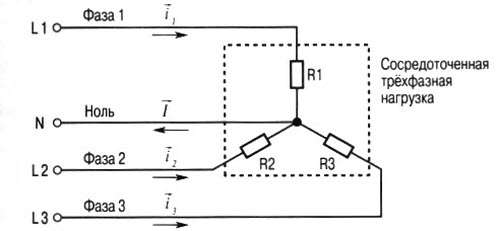

Величина действующего напряжения между хоть какой парой фаз – 380 Вольт. … В таковой идеализированной цепи употребления весь ток от 3 фаз, сходящийся в нулевой точке, взаимно компенсируется, что делает вероятным или внедрение нулевого провода с малым сечением, или отказ от такого.9 мая 2014 г.
Какое напряжение на 3-х фазах?

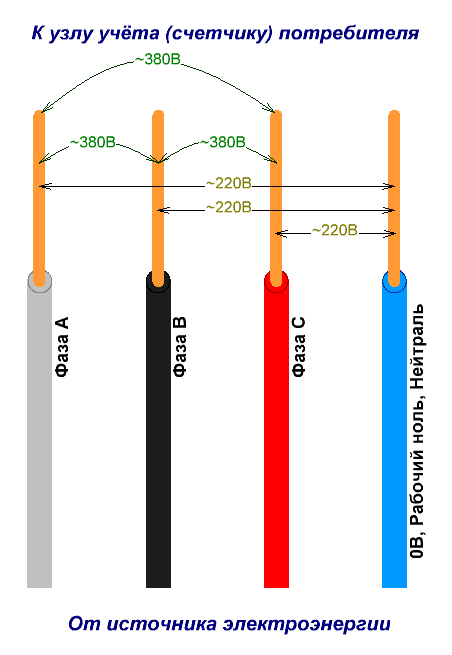

По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт. Так выходит, так как напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на третья часть цикла, т. е.
Какое напряжение между фазами?
Напряжение между фазой и нолем именуется фазным. На одной фазе напряжение всегда 220 В, а на ноле, соответственно, 0. Так как разница между ними составляет 220 В, то означает фазное напряжение всегда будет 220 В (в бытовой сети бывают скачки и падения, потому напряжение может малость изменяться).
Что такое фазное напряжение?
Uф — фазное напряжение — это напряжение между началом и концом фазной обмотки либо приемника энергии. Другими словами можно сказать: фазное напряжение — это напряжение между ли-нейным и нулевым проводами. При симметричной нагрузке нулевой провод фактически не нужен, т.
Как верно подключить 3 х фазный мотор?
При соединении звездой трёхфазного электродвигателя начала его обмоток статора соединяются совместно в одной точке, а к концам обмоток подключаются 3 фазы электропитания на 380 Вольт. При соединении треугольником статорные обмотки между собой соединяются последовательно.
Какие документы необходимы для подключения 380 вольт?
В список документов, которые должны быть для подключения 380 Вольт (кроме самой заявки), входят:
- Удостоверение личности.
- Идентификационный номер законопослушного налогоплательщика.
- Правоустанавливающая документация на жилое либо нежилое помещение (в случае подключения гаража).
Читайте также Что означает куцее замыкание?
Как проверить 220 либо 380?
Если я верно понимаю, по виду электрических проводов между столбами опор реально отличить 380В от 220В: если между столбами идут 4 провода воздушной полосы, то это 380В, если 2 провода — это 220В. У нас на улице 2 полосы — и 220, и 380.
Сколько проводов в трехфазной проводке?
Если электрическая сеть трехфазная, то проводов будет 4 либо 5. Три из них – это фазы, 4-ый – ноль, и 5-ый – заземление.
Сколько фаз в трехфазной сети?
Тот провод, по которому ток идет, именуется фазовым, либо просто фазой, а по которому ворачивается — нулевым, либо нолем. Трехфазная цепь состоит из 3-х фазовых проводов и 1-го оборотного. Такое может быть так как фаза переменного тока в каждом из 3-х проводов сдвинута по отношению к примыкающему на 120 °C (рис.
Разница между напряжением 220 и 380 Вольт
Обитатель современного городка издавна уже не мыслит свою жизнь без электричества. Оно окружает нас всюду, мы даже не замечаем его повсеместного присутствия, вспоминаем о том, как оно нам нужно только тогда, когда на электроподстанциях случаются трагедии.
Логично, что максимум, что может вспомнить про электричество средний неспециалист – это то, что «оно измеряется в вольтах», что в обыкновенной пальчиковой батарейке – 1.5 вольта, что это совершенно не много и неопасно. В авто аккуме – 12 вольт, это уже приметно больше, но все еще неопасно. А вот в бытовой электророзетке – 220в, это уже много, неосмотрительное воззвание может кончиться грустно. Но, такое высочайшее напряжение нужно для того, дабы приводить в действие всю домашнюю технику, которая потребляет значительную мощность.
Те, кому приходилось иметь дело с промышленной техникой, знают, что на производстве принят эталон 380в, ведь для работы промышленного оборудования нужна еще большая мощность, чем в быту.
Но многие замечали, что на шильдиках либо в паспортах значение питающего напряжения часто обозначается через дробь 220/380в:
Это уже вызывает удивление – так какое же напряжение подходит к данному электрическому щиту либо нужно для питания данного электрического устройства? Почему оба значения стоят вблизи? В чем разница между тем и другим значением?
Что указывает электрическое напряжение
Из школьного курса физики понятно, что электрическое поле – это особенный вид материи, который появляется вокруг электрических зарядов. Его можно следить, создав заряд, к примеру, при помощи трения – после расчесывания расческа начинает притягивать маленькие куски бумаги. Если заряженные частички будут двигаться по проводнику – то в проводнике возникнет ток, а вокруг проводника – магнитное поле, при помощи которого можно будет совершать полезную работу. Это явление лежит в базе работы электродвигателей. И напротив – если двигать магнит вблизи с проводником (либо снутри проводящей катушки) – то в проводнике возникнет электрический ток – на этом явлении основаны электрогенераторы.
Сделать движение заряженных частиц по проводнику можно также при помощи особенных хим реакций – на этом явлении базируются хим источники тока — батареи и батареи.
«Сила», с которой заряды будут двигаться по проводнику, именуется электрическим напряжением, единица измерения — вольт. А количество этих зарядов, перемещающихся по проводнику – электрическим током, единица измерения — ампер.

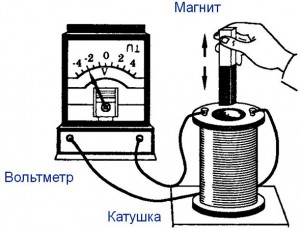

Обыкновенной батарейки довольно для зажигания фонарика, но для совершения большой работы нужно еще большее напряжение, которое создается особыми генераторами огромных размеров.
Неизменный и переменный ток
Но еще есть одна очень принципиальная разница между электричеством из батарейки и из бытовой розетки.

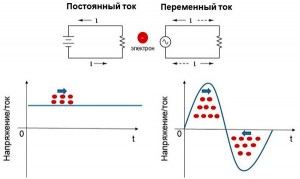

Заряды, создаваемые батарейкой, всегда выходят из 1-го полюса, и приходят к другому. Проводники соединяют полюса через какую-то нагрузку, заряды текут по ним в одну сторону, выполняя полезную работу. Таковой ток именуется неизменным.
Но, это не единственный вариант движения зарядов по проводнику. Частички, несущие заряды (обычно это электроны), могут поменять направление собственного движения. Сначала переместиться в одну сторону, а позже – в другую, а позже назад, и т.д.. При этом, делать это очень нередко (для русских линий – 50 раз за секунду). Практически, при всем этом заряды не движутся, а только колеблются вокруг какого-то среднего положения. Но, при всем этом они также могут совершать полезную работу. Таковой ток именуется переменным.
Его напряжение также измеряется вольтами, но, при всем этом имеется ввиду среднее значение, которое по действию было бы равно действию неизменного тока того же напряжения. В моменты большей силы секундное напряжение сети 220 добивается 310в!
Переменный ток имеет ряд очень принципиальных особенностей, которые определили его обширное использование в жизни человека. Более необходимыми являются две:
- Возможность легкого преобразования при помощи трансформатора.
- Простота и дешевизна движков переменного тока.
Последняя особенность имеет ключевое значение. Для вращения электродвигателя нужно сделать крутящееся магнитное поле. Если подавать на мотор неизменный ток – то крутящееся магнитное поле придется создавать конструктивными элементами самого мотора. Ранее это делалось при помощи специального щеточно-коллекторного узла, который по мере поворота ротора мотора переключал его обмотки так, дабы магнитное поле поворачивалось на нужный угол. Современные движки неизменного тока используют для этого особые электронные схемы, но сущность их работы не изменяется – они поворачивают магнитное поле по мере поворота ротора.
Фазы переменного тока
Щеточно-коллекторный узел либо электронное управление — это довольно сложные и дорогие устройства. Но, существует другая возможность, еще проще. На мотор можно сходу подавать электричество так, дабы в нем создавалось крутящееся поле. И переменный ток для этого подходит как нельзя лучше. Только нужно подавать его особенным образом – «по очереди», при помощи нескольких линий, которые именуются фазами. А мотор будет содержать несколько обмоток, на каждую линию – своя.
Получится очень комфортно – по одной полосы заряды движутся с наибольшей скоростью, и эта линия делает в собственной обмотке наибольшее магнитное поле, ротор мотора будет очень притягиваться к ней. В это время по другим линиям заряды движутся медлительнее, и магнитное поле, создаваемое ими, меньше. А за то время, пока ротор оборотится к первой обмотке, большая скорость движения зарядов (и наибольшее магнитное поле) будет в следующей обмотке, ротор начнет притягиваться к ней. Когда ротор оборотится далее, наибольшее магнитное поле возникнет в следующей обмотке – и так по кругу, ротор повсевременно будет притягиваться к обмотке с большим магнитным полем, которое повсевременно будет появляться в следующей, по ходу вращения, обмотке.

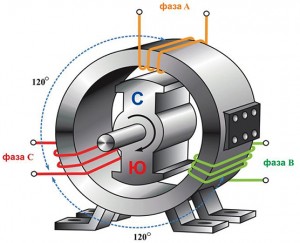

Для организации такового, повсевременно сдвигающегося по кругу, магнитного поля нужно несколько линий. Если их две, то появляется неопределенность направления вращения – угол между обмотками в оба направления равен 180⁰. При 3-х обмотках таковой неопределенности нет, угол между обмотками составит 120⁰. Таковой переменный ток именуется трехфазным.

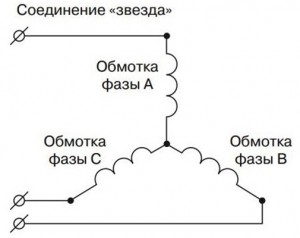

При всем этом оказывается комфортно соединить обмотки совместно одной стороной, получив соединение «звезда».
Если измерить напряжение между центром «звезды» и концом хоть какой из обмоток – мы получим те же 220в, которые подходят к обыденным бытовым розеткам. Практически, два полюса штекера электрической розетки – это и есть центр и одна из фаз промышленной «звезды» переменного тока.
380 вольт из 220
А откуда же цифра 380в? Вспомним, что переменный ток передается так, дабы наибольшее значение повсевременно переходило от очередной полосы к следующей. При всем этом оказывается, что в то время, как заряды по одному проводу двигаются с наибольшей скоростью вперед, по другим – они в это время уже движутся вспять, тем их скорость складывается. Если б фазы было только две, то наибольшей скорости зарядов по одной полосы соответствовала бы наибольшая скорость движения зарядов в обратную сторону по другой, и напряжение между ними было бы равно удвоенному (440в). В трехфазном случае ситуация труднее. В момент большей скорости движения зарядов по одной полосы, в других — заряды движутся в обратную сторону, но уже не с наибольшей скоростью. В итоге напряжение между фазами становится равным 380в.
Общее и различие

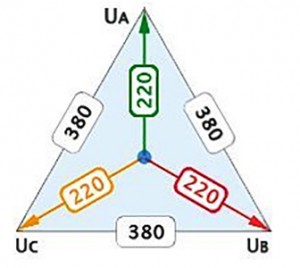

Таким макаром, напряжение 380 вольт – это напряжение между хоть какими 2-мя из 3-х фаз. При всем этом между общей точкой и каждой из фаз напряжение равно 220 вольт. В обыкновенной бытовой электророзетке имеется конкретно такое напряжение.
Обычно, к огромным высотным домам подходят четырехпроводные полосы – три фазы плюс общий провод. А снутри центрального домового щита потребители распределяются по фазам так, дабы нагрузка на все три фазы была приблизительно одинаковой.
Для промышленных же компаний применяются все три фазы сходу. Промышленные электродвигатели имеют и применяют их все.
Когда идет речь о «сети 220в» — имеется ввиду, обычно, бытовая электрическая сеть, которая представляет собой только одну фазу. Когда же идет речь о «сети 380в» — всегда имеется ввиду все три фазы, и четыре полосы. При всем этом в хоть какой 380-вольтной полосы всегда имеется 220вольт – для получения такового напряжения довольно подсоединиться к одной из фаз, и к общей точке.
