Проблематика низкого напряжения в питающей сети довольно нередко встречается в личных домах. Если вольтметр выдает показатель всего 160-180 В, большая часть бытовых и осветительных устройств испытывают суровые задачи в работе. Если электричество с схожими параметрами подать на обыденную лампу накаливания, заместо настоящего света она всего только «обозначит» нить накаливания.
Кто несет ответственность
Не плохое качество электроэнергии на вводе в домовладение является обязанностью поставляющей компании. Согласно нормативам, граница ответственности между потребителем и поставщиком пролегает в точке коммутации воздушной полосы и домовой сети.
При фиксации низкого напряжения принципиально осознать, кто конкретно должен решать эту делему. В тех случаях, когда недочет нормы находится на самой ВЛ, то ответственность несет энергоснабжающая компания. Но если поступающее по общим воздушным линиям электричество имеет обычные характеристики, то причину стоит находить на вводе. В таковой ситуации ответственность несет потребитель.
Проведение замеров на опоре ВЛ на участке коммутации просит соответственного навыка и оснащения. Доступ к подобного рода процедурам имеет только персонал организации, обеспечивающей поставку электричества. Найти причину просадки можно и другими методами. Если соседи, присоединенные к той же фазе, не сталкиваются с схожей неувязкой, это гарантировано показывает на техно неисправность внутренней полосы.
Основанием для схожих выводов также может служить отсутствие просадки до коммутации всех электрических устройств в доме. Другими словами при отключенном вводном автомате вольтметр фиксирует обычный показатель напряжения, а при включении электрочайника либо духовки наблюдаются суровые препядствия с их работой из-за значимой просадки.
Напряжение просаживается в зоне ответственности владельца дома
Посреди обычных обстоятельств просадки напряжения на ответвлении в личный дом можно выделить следующие:
- Недочет сечения вводного провода по отношению к его длине. Схожее положение вещей провоцирует падение напряжения. При критичных нагрузках разница характеристик бывает очень значимой.
- Слабенький контакт в электрической цепи, что делает дополнительное сопротивление на полосы. В этом случае срабатывает закон Ома, когда на этом участке наблюдается резкое падение напряжения. Недочет этих вольтов приводит к сбоям работы электрооборудования.
При понижении напряжения нередко происходит выделение термический энергии. В первом случае особенных заморочек не будет, т. к. нагревание провода происходит на всей его протяженности. В ситуации с плохим контактом выброс тепла локализируется на ограниченном участке: время от времени это можно следить даже зрительно. Из-за перегревания контакта его качество будет гарантированно ухудшаться, из-за чего ввод или выйдет из строя, или произойдет возгорание проводки.
Методы решения
Если проведенные исследования подтвердили, что предпосылкой недочета напряжения в домовой сети являются трудности на ответвлении ЛЭП в личный дом, обладателям предстоит действовать без помощи других. Существует несколько методов поправить положения, зависимо от определенной предпосылки.
Рекомендуемый метод инспекции:
- В большинстве случаев неувязка кроется в нехороший коммутации общей ЛЭП и домовой полосы. Нужно проверить, каким образом выполнено это соединение. Внедрение классической скрутки практически гарантировано приводит к дилеммам в эксплуатации всей трассы. Дело в том, что переходное сопротивление скрутки под воздействием атмосферных причин равномерно возрастает. Защита от пожара проводки в таком случае обеспечивается только неплохой вентиляцией на открытом воздухе. Неувязка утежеляется, если с помощью скрутки коммутируются провода из меди и алюминия, что запрещено действующими нормативами.
- При наличии на точке коммутации сертифицированных зажимов исследованию подвергаются их корпуса. Наличие механических повреждений и следов оплавления наверное указывают на слабенькое качество электрического контакта. Дабы проверить работоспособность зажима, в сеть подключают предельную нагрузку. Для этого довольно активировать наибольшее число электрических устройств в доме. Если в таком режиме под корпусом зажима наблюдаются искры, возникает дым и происходит нагревание, то делается вывод о неисправности зажима (его необходимо поменять).
- Неисправность может таиться в верхних зажимах вводного автомата. При таком положении вещей искры обычно наблюдаются конкретно в вводном щите. На корпусе автоматического выключателя, обычно, есть следы оплавления. Это показывает на необходимость установки нового автоматического выключателя.
Напряжение снижается в зоне ответственности снабжающей компании
Может показаться, что решить такую делему довольно легко: довольно вместе с соседями составить воззвание, после этого поставщик электроэнергии стремительно уберет неисправность. Но на практике такое развитие ситуации встречается изредка.
Обычные предпосылки просадки напряжения в сети ЛЭП:
- лишние нагрузки на трансформатор подстанции;
- маленькое сечение проводов;
- неверное рассредотачивание загрузки трансформаторных фаз («перекос»).
В первых 2-ух случаях отыскать делему просто, а убрать довольно трудно. Для этого приходится ставить новый трансформатор либо заниматься переоборудованием ЛЭП. Что касается выявления третьей предпосылки, то выполнить это очень тяжело. Причина — непостоянность сетевых нагрузок. Большая часть современных подстанций оснащается высококачественной релейной защитой. Как указывает практика, из-за очевидных перегрузок напряжение может падать исключительно в допотопных сетях (садоводства, отделенные населенные пункты и т. п.).
Исходя из этого, обосновать недочет мощности трансформатора либо перекос нагрузок в дискуссии с Поставщиком фактически нереально. Наличие перегрузок и перекосов обычно имеет эпизодический нрав, потому таковой аргумент, при желании, несложно опровергнуть. Как итог, энергетическая компания не очень торопится устранять делему. Составление жалобы является неотклонимой процедурой, но шансы на положительных финал тяжбы довольно малы.
Потому потребителям в любом случае придется решать определенные деяния:
- получить разрешение на заведение в дом всех 3-х фаз;
- оснастить ввод автоматическим переключателем, активируя самую незагруженную на этот момент фазу с напряжением в районе 220 В;
- если разрешение не дадут, временами поменять фазу силами профессионалов эксплуатирующей организации (они имеют доступ к подстанции).
При всем этом следует осознавать, что подобные меры не в состоянии конструктивно поменять ситуацию.
Маленькое сечение проводов ЛЭП
Просадка напряжение из-за малого сечения проводов ЛЭП встречается довольно нередко, в т. ч. в сетях личных домов в черте городка. Это происходит из-за того, что еще 30-40 годов назад для организации общих линий применялись дешевенькие материалы. Обычно для этого использовали сталь-алюминиевые провода АС сечением 16 мм 2 . Железная составляющая докладывает проводнику увеличенные несущие свойства, при приметном уменьшении проводимости. Не считая того, показатель сечения 16 мм 2 нельзя считать огромным, а проводимость алюминия довольно посредственна.
В то время, когда применялись такие провода, массивных электрических устройств в личных домах практически не было. Потому ЛЭП на базе АС-16 довольно отлично делали свои функции. Когда на месте маленьких домиков стали появляться шикарные дома с электрическим бойлерным отоплением, ситуация кардинально поменялась. Даже при условии, что трансформаторная подстанция совладевает, провода данного типа в режиме огромных нагрузок провоцируют понижение напряжения.
На то, что проводники ЛЭП имеют недостающее сечение либо мощность трансформатора на подстанции очень малая, указывают обычные характеристики напряжения в ночное время и пониженные — в вечернее. При всем этом принципиально осознавать, что эти две предпосылки дополняют друг дружку. Так, на тонкие провода ЛЭП обычно ставят маломощный трансформатор.
Решение трудности такового рода просит значимых денежных трат. Цена только 1-го трансформатора — приблизительно миллион рублей (четкая стоимость находится в зависимости от мощности устройства). К дорогим «удовольствиям» относят также реконструкцию ЛЭП с применением СИП. Сейчас становиться понятным, почему энергосбытовые организации не очень торопятся демонстрировать реакцию на жалобы домовладельцев.
Как решить делему низкого напряжения личным образом
Посреди рядовых юзеров большей популярностью пользуются следующие варианты самостоятельного устранения просадок напряжения:
- Оснастить ввод в дом стабилизатором напряжения. По воззрению профессионалов, таковой шаг будет совершенно действенным при просадке до 160-180 В. Сходу следует сказать, что высококачественный стабилизатор с подходящими параметрами обойдется не дёшево. Не считая того, если не убрать делему с проводкой стабилизатор ещё просадит напряжение из-за возросшего тока на входе. Если неувязка с сетью в поселке и схожим образом поступит еще десяток юзеров, падение сети будет очень значимым.
- Установить на вводе трансформатор повышающего типа. Такая мера также малоэффективна из-за непостоянности просадки напряжения. Например, в сеть включили оборудование с коэффициентом трансформации от 160 до 220 В. В случае нормализации напряжения приходящего тока напряжения в домовых розетках может достигать 300 В. Это гарантировано приведет к перегоранию всех лампочек и бытовых устройств.
- Укомплектовать ввод дополнительным заземлением. Обычно, его подключают к нулевому проводу. Сущность способа в том, что ЛЭП делает функцию прямого фазного и оборотного нулевого проводника. Даже при дефицитности сечения при помощи заземления нуля можно понизить его сопротивление. Таким макаром будет уменьшено сопротивление всей полосы. Дабы все работало, в процессе ремонтных мероприятий на любом участке проводки принципиально не спутать местами ноль и фазу. Если это произойдет, фаза спровоцирует куцее замыкание.
Также существует возможность повреждения рабочего нуля на ЛЭП. После чего заземляющий контур воспримет на себя нагрузку от всех рабочих токов: последствия такового явления предсказать тяжело. Как минимум, перегорит заземляющее устройство.
Результат
Прежде всего стоит убрать трудности от столба и до распределительных устройств в щитке и позже установить высококачественный стабилизатор напряжения.
В качестве вывода следует признать, что все пробы самостоятельного устранения просадки напряжения в домовой сети из-за недочета мощности трансформатора подстанции либо малого сечения проводки ЛЭП имеют вопросительный эффект. Выход один — необходимо составлять совместное с соседями воззвание к энергосбытовой компании и готовиться к определенным денежным затратам.
Напряжение в электрической сети
Электрическое поле, обладает энергией, которая производя работу, делает электрическое напряжение, действующее на заряды в проводнике. Численно напряжение равно отношению работы, которую совершает электрическое поле, перемещая заряженную частичку по проводнику, на величину заряда частички.
Данная величина измеряется в вольтах. 1 B – это работа в 1 джоуль, которую совершило электрическое поле, передвигая заряд в 1 кулон по проводнику. Название единице измерения входные данные по имени итальянского ученого А. Вольта, который сконструировал гальванический элемент – 1-ый источник тока.
Напряжение величина тождественная разности потенциалов. К примеру, если потенциал одной точки 35 B, а следующей точки 25 В, тогда разность потенциалов, как и напряжение будет равно 10 В.
Так как вольт — единица измерения, которую очень нередко употребляют, то для измерений нередко применяют приставки для образования десятичных кратных единиц. К примеру, 1 киловольт (1 кВ = 1000 В), 1 мегавольт (1МВ = 1000 кВ), 1 милливольт (1 мВ = 1/1000 В) и т.д.
Напряжение в сети должно соответствовать, тому значению, на которое рассчитаны потребители электроэнергии. При передаче энергии по соединительным проводам часть разности потенциалов пропадает на преодоления сопротивления подводящих проводников. Потому в конце полосы передач эта энергетическая черта становится несколько меньше, чем в ее начале.
В сети падает напряжение. Это снижение, 1-го из основных характеристик, непременно скажется на работе оборудования, будь, то осветительная либо силовая нагрузка. При проектировании и расчете полосы электропередач нужно учесть, что отличия в показаниях устройств, измеряющих разность потенциалов должны соответствовать установленным нормам. Цепи, рассчитанные по току нагрузки, учитывающие нагрев проводов, держут под контролем по величине падения напряжения.
Падением напряжения ΔU является разность потенциалов сначала полосы и в ее конце.
Утрата разности потенциалов по отношению к действующему значению определяется формулой: ΔU = (P r+Qx)L/Uном,
где Q – реактивная мощность, P – активная мощность, r – активное сопротивление полосы, x – реактивное сопротивление полосы, Uном – напряжение номинальное.
Активное и реактивное сопротивление, подводящих проводов выбираются по справочным таблицам.
Согласно требованиям ГОСТ и правилам электроустановок напряжение в электрической сети может отклоняться от обычных показаний менее, чем на 5% . Для осветительных сетей бытовых и промышленных помещений от +5% до – 2,5%. Допустимая утрата напряжения менее 5%.
В трехфазных линиях электропередач, напряжение которых, 6 – 10 кВ нагрузка распределяется равномернее и в них утраты разности потенциалов меньше. Из-за неравномерной нагрузки в осветительных сетях низкого напряжения, применяют 4-проводную систему трехфазного тока, напряжением 380/220 В (система TN-C) и пятипроводную ( TN-S) . Присоединив, в таковой системе электродвигатели к линейным проводам, а осветительное оборудование между линейным и нулевым проводом сглаживают нагрузку на три фазы.
Какое напряжение в сети считается хорошим? Разглядим базовое напряжение из стандартизированных, по уровню изоляции электрического оборудования, ряда напряжений.
Номинальное напряжение в сети, это величина таковой разности потенциалов, на которую сделаны источники и приемники электроэнергии, при обычных критериях работы. Устанавливается номинальное напряжение в сети и в подсоединенных потребителях при помощи ГОСТ. Действующее напряжение в устройствах, создающих электроэнергию, из-за критерий компенсации утрат разности потенциалов в цепи, допустимы на 5% выше, чем номинальные напряжения в сети.
Первичные обмотки повышающих трансформаторов являются приемниками электроэнергии. Потому их действующие значения напряжений такие же, по величине, как и номинальные напряжения генераторов. У понижающих трансформаторов их действующее напряжение такое же, как и номинальное напряжение в сети либо на 5% выше. При помощи вторичных обмоток трансформаторов, замкнутых на питаемую цепь осуществляется подача тока в сеть. Дабы восполнить утрату разности потенциалов в них, их номинальные напряжения устанавливают выше, чем в цепях на 5 – 10%.
Неважно какая электрическая цепь имеет свои характеристики номинального напряжения для электрического оборудования, которые запитаны от нее. Оборудование работает при напряжении, отличающегося от номинального напряжения из-за падения напряжения. По ГОСТ, если режим работы цепи — обычный, то подводимое к оборудованию напряжение не должно быть, ниже действующего больше, чем на 5%.
Номинальное напряжение в городской сети должно приравниваться 220B, но далековато не всегда оно вправду такое. Эта черта может быть завышенной, пониженной либо нестабильной, если кто-то из соседей занимается сваркой либо подключил мощнейший инструмент. Необычное напряжение негативно действует на работу бытового электрического оборудования.
При скачках напряжения наибольшая опасность угрожает электронным устройствам. Они выйдут из строя ранее, чем электродвигатель пылесоса либо стиральной машины. Довольно сотой толики секунды, т.е. одной полуволны высокого напряжения, дабы вышел из строя импульсный блок питания. В особенности небезопасно долгое воздействие завышенной разности потенциалов, краткосрочные скачки наименее небезопасны.
К примеру, удар молнии вызывает всплеск увеличения напряжения, но от таких проблем вся электроника накрепко защищена. Защита бессильна при продолжительном повышении напряжения. Организации, поставляющие на рынок электроэнергию, отвечают за качество продаваемой электроэнергии.
Высочайшее напряжение в сети: что делать?
В большинстве случаев домашняя техника выходит из строя из-за отвратительного свойства напряжения в электросети. Наибольшее количество заморочек появляется конкретно при завышенном напряжении, выше 160 Вольт. Многие современные электроприборы рассчитаны на работу от пониженного напряжения, но никак не при 260-270 Вольт.
Задачи с качеством электроэнергии появляются по различным причинам. Летом, к примеру, в личных домах часто появляется завышенное напряжение из-за отключения устройств отопления. Зимой же, напротив, полосы становятся перегруженными, вследствие их подключения, и, напряжение падает.
Из-за чего в доме завышенное напряжение
Необходимо увидеть, что согласно новым требованиям, норма напряжения в сети составляет 230, а не 220 Вольт. Потому пределы допустимого напряжения в электросети, это 207-253 Вольт. Все что выше можно считать неувязкой и угрозой для работы электроприборов.
Разглядим в данной статье строительного журнальчика samastroyka.ru , из-за чего в большинстве случаев появляется завышенное напряжение в сети:
- Скачки напряжения, вызванные колебаниями различия употребления электроэнергии. Обычно, самое высочайшее напряжение наблюдается ночкой и ранешным с утра, когда потребление электричества снижено в разы. В такое время напряжение может составлять 260-270 Вольт, что выходит за допустимые рамки.
- В зимний период года напряжение обычное, а летом сильно высочайшее. Разъяснить этот факт просто, ведь зимой многие применяют электричество для отопления дома, потому нагрузки на линию растут.
- Перекос фаз либо отгорание нуля. Две данные препядствия, также в состоянии привести к образованию в сети завышенного напряжения. Тут все почти во всем находится в зависимости от нагрузок на фазы и количества подключённых потребителей к ним.
Вроде бы там ни было, но высочайшее напряжение в электросети намного опасней пониженного.
Чем небезопасно высочайшее напряжение
Невзирая на то, что многие современные электроприборы обустроены импульсными источниками питания, это все равно не выручает их от высокого напряжения. Вследствие этого они могут заблаговременно выйти из строя, а гарантия на такие электроприборы, не распространяется.
Более всего завышенному напряжению подвержены ТЭНы, электрической плиты и водонагреватели. Протекая через спираль данных электроприборов завышенный ток, серьёзно уменьшает срок их службы. Неблагоприятным является высочайшее напряжение и для работы разных инструментов, также другого оборудования, которое обустроено движками.
Прежде всего это: кондюки, холодильники, вентиляторы, термические насосы и т. д. Тут в итоге завышенного тока мучается обмотка якоря. Не считая того, сильные скачки напряжения приводят к росту потребляемого тока, потому сильно нагружается проводка в доме. Все это может привести к серьёзным дилеммам, и даже стать предпосылкой появления пожара.
Куда обращаться при высочайшем напряжении в сети
Обращаться необходимо с заявлением в сетевую либо снабжающую компанию. Лучше делать это не одному, а вместе, с другими жильцами «проблемного» дома. Так воздействовать на ситуацию с завышенным напряжением можно будет намного быстрей. Но, в большинстве случаев, такие воззвания, ни к чему не приводят. Потому приходится находить другие методы решения данной задачи.

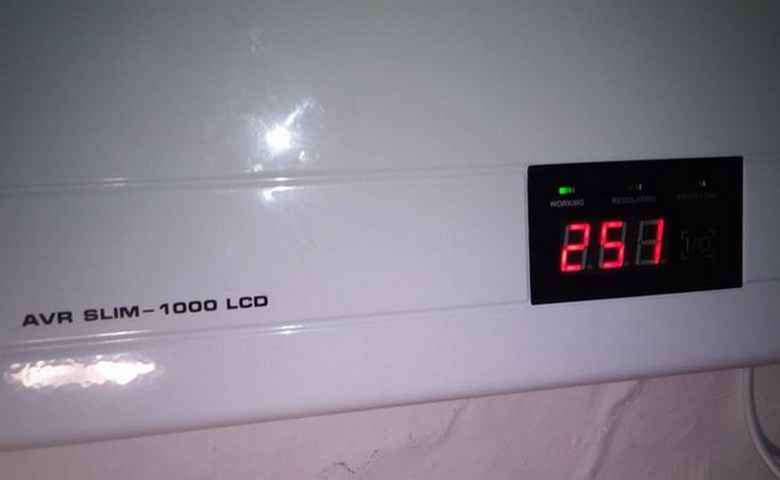

Одной из таких, является установка стабилизатора напряжения, на некий определенный электроприёмник либо весь дом (квартиру). Большая часть современных стабилизаторов могут снизить высочайшее напряжение в 260 Вольт до номинальных характеристик. При повышении напряжения в сети выше 270 Вольт, сработает защита, и подача электроэнергии в дом будет прекращена.

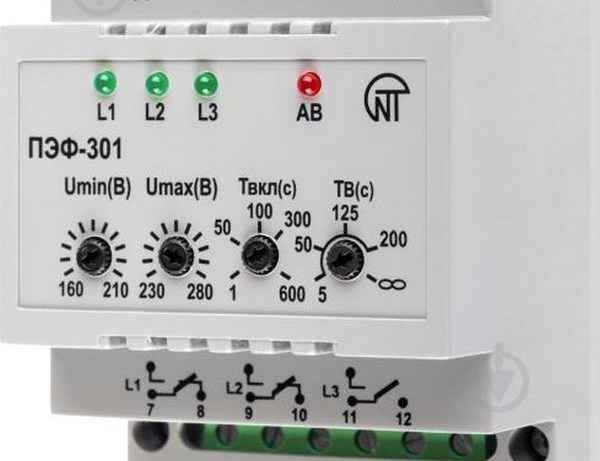

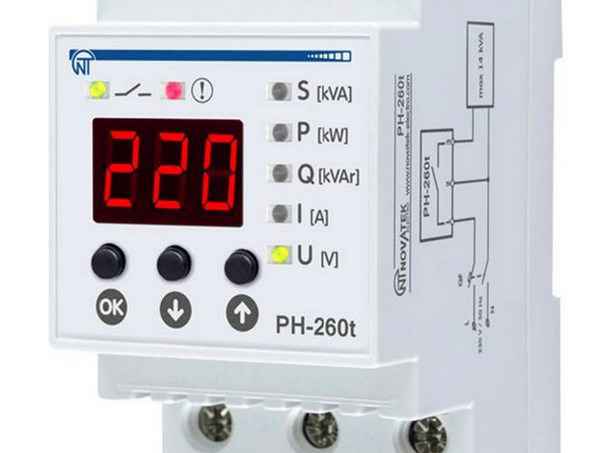

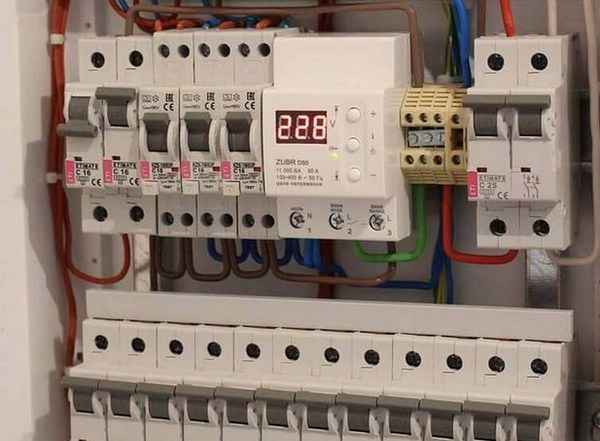

Ещё одной кандидатурой, является установка реле напряжения. Механизм работы данного устройства прост: необходимо выставить нижний и верхний порог напряжения. При отклонении от данных значений, реле отключится, а электроприборы будут «спасены».
Ну а для тех, чей дом запитан от сети 380 Вольт, рекомендуется установить переключатель фаз. Механизм работы данного устройства построен на автоматическом подборе рационального напряжения в одной из фаз. Одним из таких устройств, является переключатель фаз ПЭФ-301.
