На нынешнем мероприятии, посвящённом открытию "Культурно-досугового центра Лоховского городского образования", побеседуем о разновидностях источников неизменного и, лучше, размеренного выходного тока.
- Если напряжение можно осознать разумом, то ток только чувством! — начал свой доклад управляющий кружка по художественному рукоделию Семён Самсонович Елдыкин.
- Целью нашего нынешнего радиолюбительского заседания является освоение упорядоченного движения свободных электрически заряженных частиц — как суммы познаний, физических умений и врождённых способностей.
"Как заземлить незаземлённое заземление? Сколько необходимо испить водки в граммах для понижения сопротивление тела на 1 кОм? И как не вступить с электричеством в интимные дела?" — станет темой нашего научного коллоквиума.
Спасибо Семёну Самсоновичу за вводные слова, а нам пора переместиться ближе к обозначенной в заголовке теме. Напустим энциклопедического глубокомыслия:
«Источник тока — элемент, двухполюсник, сила тока через который не находится в зависимости от напряжения на его зажимах (полюсах). Применяются также определения генератор тока и безупречный источник тока. » — учит нас Википедия.
Дополним редакцию. Источник тока обязан иметь огромное внутреннее дифференциальное сопротивление, такое дабы при изменении сопротивления нагрузки сила тока в нагрузке фактически не изменялась. Такую возможность нам предоставляет биполярный транзистор со стороны коллектора, полевик со стороны стока, или операционник между инвертирующим входом и выходом.
Есть несколько главных черт, которые охарактеризовывают источник тока.
Первой и основной из них является величина выходного тока.
Во-2-х, его выходное сопротивление, которое определяет, как ток источника изменяется зависимо от сопротивления нагрузки.
3-я спецификация — это малое и наибольшее напряжения на выходе источника, при котором узел работает подабающим образом, т.е. выходной транзистор находится в активном режиме.
В-четвёртых, температурная стабильность и способность противостоять колебаниям напряжения источника питания.
Для разминки разглядим схемы простых генераторов (источников) тока на транзисторах и операционных усилителях.
Схема источника тока на биполярном транзисторе — самая нехорошая. В ней находится полный букет недочетов — и температурная непостоянность, и зависимость тока от колебаний напряжения источника питания и наличие несчастного эффекта Эрли (эффект воздействия напряжения между коллектором и базой на ток коллектора).
Тут входной делитель на резисторах R1, R2 задаёт ток базы транзистора Iб, выходной ток в первом приближении можно считать равным Iн = Iк≈β×Iб.
Схема на полевом транзисторе не настолько чувствительна к непостоянности источника питания, но имеет другой значимый недочет — практическую невозможность заблаговременно высчитать выходной ток генератора из-за значительности разброса характеристик данных типов полупроводников.
Наибольший ток данного типа источника равен исходному току стока при R1=0 (паспортная черта), малый ограничен падением напряжения на токозадающем резисторе R1.
Генераторы тока на операционных усилителях (инвертирующий слева, неинвертирующий справа) — полностью для себя работоспособные устройства, которые являются близкими аналогами безупречных источников тока, и фактически лишены недочетов, присущих транзисторным схемам.
Единственное, но существенное в отдельных случаях "но" заключается в том, что нагрузка является «плавающей», т.е. не подключённой никаким боком к земле.
Ток через нагрузку фактически с 100% точностью описывается формулой Iн= Uвх/R1.
Размялись? Настало время избавляться от недочетов простых источников тока, обкашлянных нами выше.
Схемы стабилизаторов тока, выставленные на Рис.2, будут полезны в устройствах, работающих с конечными потребителями, которые чувствительны не столько к стабильности напряжения, сколько к всепостоянству протекающего через них тока.
За примерами далековато ходить не нужно — источники питания светодиодов, газоразрядных ламп, зарядные устройства для аккумов и т.д. Они все требуют нахождения на выходе неизменного, или изменяющегося по определённому методу тока.
Механизм работы приведённых схем максимально прост. При увеличении тока нагрузки пропорционально возрастает и падение напряжения на токозадающем резисторе R1. При достижении уровня падения этого напряжения ≈0,6В, начинает раскрываться транзистор T1, снижая величину Uбэ (либо Uзи) второго транзистора T2. Он начинает запираться, соответственно, миниатюризируется и количество тока, протекающего через нагрузку.
Для схемы на биполярном транзисторе номинал резистора Rб следует выбирать из суждений Rб .
Для полевика, в силу его высокого входного сопротивления, величина резистора Rз1 может выбрана довольно высочайшей (10-ки килоом). Единственное, за чем нужно зорко послеживать — очень допустимое значение напряжения затвор-исток транзистора. Если оно меньше Еп, следует добавить дополнительный резистор Rз2 такового номинала, дабы образованный делитель загнал напряжение на затворе в допустимые пределы.
Выходной ток рассчитывается по обычный формуле Iн≈0,6/ R1 .
В этих схемах нет температурной компенсации, изменение выходного тока составляет величину ≈ 0,3% на один °С.
Про схему токового зеркала, изображённую на Рис.3, смело можно сказать, что это базисная схема источника тока.
Резисторы в эмиттерных цепях транзисторов делают отрицательную оборотную связь по току, что с одной стороны, приводит к улучшению термостабилизирующих параметров узла, а с другой, позволяет в широких границах регулировать соотношения токов транзисторов Т1 и Т2.
Для понижения зависимости выходного тока от колебаний напряжения питания обширное использование отыскали источники тока (Рис.4), именуемые двойным зеркалом тока.
Механизм работает следующим образом: Представим, возросло напряжение питания. Тогда возрастает и падение напряжения на резисторе R1. Это приводит к уменьшению потенциала базы транзистора VТ3, транзистор VТ3 призакроется, его ток Iэ3 уменьшится, соответственно уменьшится ток базы Iб2 и Iн тоже уменьшится и вернётся в начальное состояние.
Источник тока, представленный на Рис. 5, именуется схемой токового зеркала Уилсона и обеспечивает высшую степень всепостоянства выходного тока за счёт угнетения проявлений эффекта Эрли (эффект воздействия напряжения между коллектором и базой на ток коллектора).
Транзисторы T1 и T2 в этой схеме включены так же, как в обыкновенном токовом зеркале, но благодаря транзистору T3 потенциал коллектора токозадающего Т2 фиксирован и не оказывает влияние на выходной ток.
Каскодный генератор тока, изображённый на Рис. 6, обладает плюсами, связанными с очень высочайшим внутренним сопротивлением и значимым ослаблением эффекта Эрли. Динамическое внутреннее сопротивление такового отражателя тока превосходит величину в несколько МОм.
И по традиции приведу таблицу, позволяющую не сильно утруждаться, при желании воплотить описанные узлы в реальную жизнь.
РАСЧЁТ ТОКОЗАДАЮЩИХ Частей ИСТОЧНИКОВ ТОКА НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ.
Источники тока на полевых транзисторах, в связи со значительностью разброса характеристик данного типа полупроводников, практическое использование получили в главном при производстве аналоговых интегральных микросхем. При всем этом при использовании МОП-структур полевых транзисторов, схемотехника токовых зеркал фактически не отличается от приведённых выше источников тока на биполярных собратьях.
Проектировать источники тока на дискретных полевых транзисторах — занятие, на мой взор, достаточно нецелесообразное.

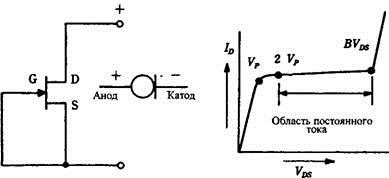

Другое дело — разработанные специально полупроводники, именуемые токостабилизирующими диодиками (CRD), в базе которых лежит полевой транзистор с каналом n-типа.
Рис.7
Полевые диоды имеют только два вывода и оптимизированы исходя из убеждений вольт-амперных черт. При их изготовлении можно достигнуть нулевого температурного коэффициента, объединяя CRD с резистором, имеющим тот же самый, но обратного знака температурный коэффициент.
Токостабилизирующие диоды не очень известны в широких массах радиолюбительского общества, но тем временем интенсивно выпускаются буржуйскими промышленниками, имеют благопристойную номенклатуру токов и довольно широкий спектр рабочих напряжений.
А на следующей страничке продолжим тему — посвятим её источникам тока на операционных усилителях, также преобразователям напряжение-ток на ОУ и транзисторах.
