Новые хозяева, купив квартиру в древнем доме, устанавливают в ней несколько современных бытовых устройств, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в данном случае будет составлять около 23 А. В согласовании с этим в цепь врубается защитный автомат на 25 А.
Какой автомат нужен на 5 киловатт мощности?
Безопаснее применять автоматический выключатель по мощности чуток меньше, чем выдержит проводка, к примеру 25 А при 220 В это 5,5кВт (25А х 220В = 5500Вт = 5,5кВт).
Какой нужен автомат на 6 квт?
Вот более пользующиеся популярностью модели проточных водонагревателей для городских квартир (6 кВт, 220 В, автомат защиты 32 А, рекомендованное сечение медного кабеля 4 мм2):
Какой нужен автомат на 50 квт?
Сводная таблица для выбора автоматического выключателя для однофазовой сети 220 В.
| 25 | 2,9-4,5 | 2,5 |
| 32 | 4,6-5,8 | 4 |
| 40 | 5,9-7,3 | 6 |
| 50 | 7,4-9,1 | 10 |
Какой автомат нужен на 3 5 квт?
Для потребителей, суммарная мощность которых не будет превосходить 3,5 кВт советуем применять медный кабель сечением 2,5кв. мм и защищать эти полосы автоматом на 16А.
Сколько киловатт держит автомат 25а?

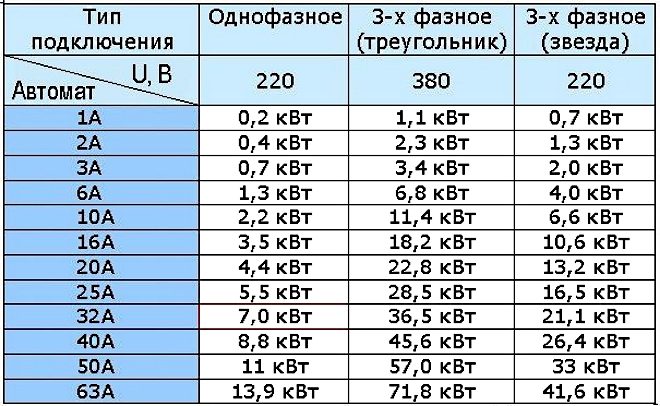

Выбор автоматов по мощности и подключению
| Автомат 25А | 5.5 кВт |
| Автомат 32А | 7.0 кВт |
| Автомат 40А | 8.8 кВт |
| Автомат 50А | 11 кВт |
Сколько киловатт выдерживает автомат на 16?
Емкость автомата и показатель мощности
В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что схожий автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазовой сети и 18,2 кВт в трехфазной сети.
Какое сечение провода необходимо для 6 квт?
Соответственно для высококачественной работы техники нужен провод, выдерживающий нагрузку от 6 кВт. Хорошим вариантом будет медный круглый провод, имеющий сечение 2,5 мм. с двойной изоляцией (ПВС 2×2,5). Также для мощности в 6 кВт подойдет медный круглый провод со скрученными жилами и двойной изоляцией (ШВВП 2×2,5).
Как высчитать вводной трехфазный автомат?
- Для расчета мощности номинала трехфазного автомата нужно суммировать всю мощность электроприборов, которые будут подключены через него. .
- L1 5000 W + L2 5000 kW + L3 5000W = 15000 W.
- Приобретенные ваты переводим в киловатты:
- 15000 W / 1000 = 15 kW.
Какой автомат на 3 квт?
Для потребителей, суммарная мощность которых не будет превосходить 3,5 кВт советуем применять медный кабель сечением 2,5кв. мм и защищать эти полосы автоматом на 16А. Для медного кабеля сечением 2,5 кв. мм согласно таблице 1.3.6 ПУЭ долгий допустимый ток 27А.
Сколько киловатт выдержит 50 амперный автомат?
50-т Ампер 11000-ь Ватт, либо 11 кВт (киловатт). Либо можно пользоваться особыми таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.
Как высчитать мощность вводного автомата?
- Uн-Напряжение сети;
- Pp-Расчетная мощность;
- Cosф-(Косинус фи)Коэффициент мощности;
- Для отстойки от неверного срабатывания номинальный ток термического расцепителя вводного автомата избираем на 10% больше:
- Iт.р.=Iр×1,1.
Сколько ампер в 1 квт таблица?
Перевести амперы в киловатты? Просто!
| А | 12 | 380 |
| 1 | 12 | 380 |
| 2 | 24 | 760 |
| 3 | 36 | 1140 |
Какой автомат ставить на кабель 2 5 мм?
Для кабеля на 2,5 кв.
мм нужно 25А, а на 6 — 32. На практике выходит так, что в силу инерционности термического расцепителя автомата при вполне загруженной полосы в C16 на все её 16А можно будет ещё за 5 минут успеть чайник вскипятить и ничего не отключится.
Сколько ампер должен быть вводной автомат?
При перепадах напряжения и с целью защиты собственного жилья в текущее время для однофазовой сети применяют вводной автомат на 25А, 32А или 50А.
Какой автомат ставить на мотор 4 квт?
Номинальный то автомата должен быть больше рабочего — избираем автомат на 25А. Таким же образом рассчитываем номинал автомата для подключения, к примеру, трехфазного электродвигателя мощностью 4 кВт: 4 умножаем на 3 получаем 12А -рабочий ток, избираем автомат на 16А .

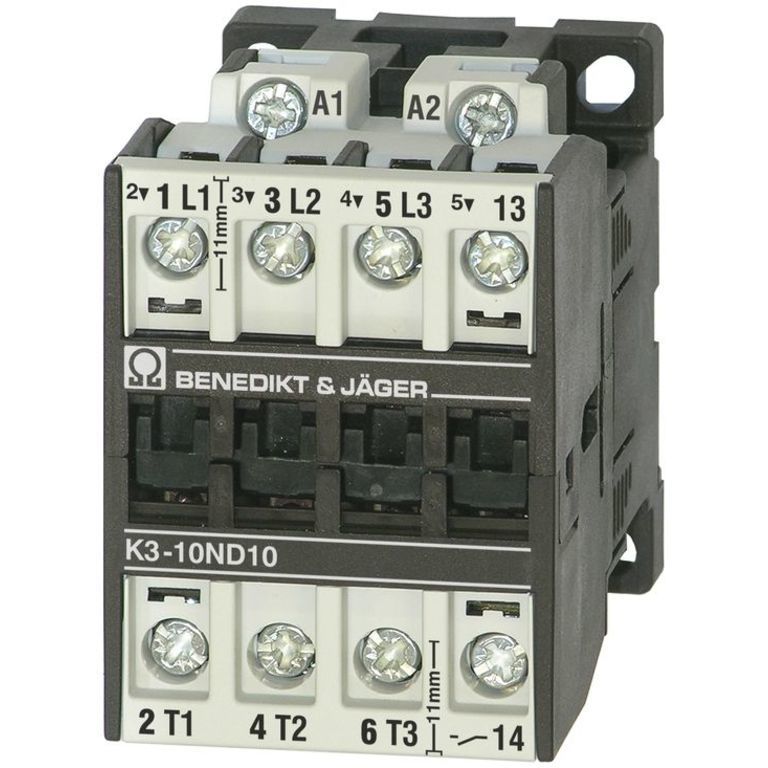

Выбор автомата защиты и контактора по мощности мотора
Используя информацию из таблицы ниже можно по мощности трехфазного мотора (либо его номинальному току) избрать автомат защиты мотора и подходящий контактор. Под таблицей даны ответы на вопросы. В таблице показано наличие изделий: зеленоватый — в наличии, голубой — ожидается, сероватый — под заказ.
| Мощность мотора 3~400В, кВт | Спектр уставки, А Imin – Iном |
Ток моментального расцепителя, А (авт. выключателя) |
Ном. откл. способн., кА (авт. выключателя) |

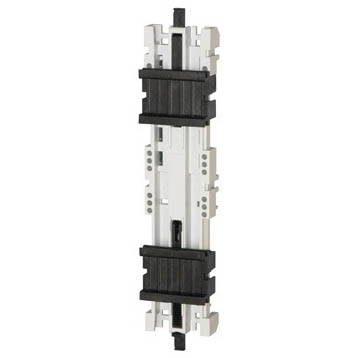

Автомат защиты мотора | Модуль соединения | Контактор | Адаптер на DIN-рейку |
| — | 0,10 – 0,16 | 2,1 | 100 | M4-32T-0,16 |
Как производить подбор автоматического выключателя для защиты электродвигателя:
1. Номинальный ток автоматического выключателя должен быть больше либо равен номинальному току электродвигателя.
2. Пусковой ток электродвигателя обычно в 7 раз превосходит номинальный (четкая величина для определенного мотора указывается в паспорте). Т.к. автоматический выключатель не должен срабатывать при пуске мотора, нужно удостовериться, что величина в колонке "Ток моментального расцепления при к.з." с некоторым припасом будет выше пускового тока.
Пусковой ток для этих вылей вычисляем по формуле Iном*KРАТН*КОЭФ, где Iном — номинальный ток электродвигателя, КРАТН — кратность пускового тока электродвигателя, КОЭФ — поправочный коэффициент, учитывающий отклонение пускового тока от номинального, колебания напряжения (принимаем равным 1,4).
3. Номинальный ток автоматического включателя должен быть меньше максимально допустимого тока кабеля, которым осуществляется подключение электродвигателя.
Пример: возьмем мотор АИР90L4 мощностью 2.2кВт, в паспорте указаны: номинальный ток Iн (треугольник/звезда) (220/380В) = 8,91А / 5,16А; кратность пускового тока Iп/Iн=6,8.
По номинальному току электродвигателя (5,16А) избираем автомат защиты мотора M4-32T-6 c номинальным током 6А.
Проверяем: пусковой ток 5,16*6,8*1,4=49,12А не превосходит "Ток моментального расцепления при к.з." равный 78А.
Т.О. автомат не будет срабатывать при пуске мотора.
Поэтому данный автоматический выключатель подходит для защиты обозначенного электродвигателя.
Вопросы и ответы:
В: В каких случаях срабатывает автомат защиты мотора?
О: Автоматические выключатели M4 снабжены: 1. биметаллическим термическим размыкателем, который срабатывает зависимо от уставки по номинальному току мотора (уставка задается регулятором на лицевой панели), данный размыкатель инерционен и срабатывает тем резвее, чем выше ток. 2. моментальным электромагнитным размыкателем, срабатывающим в случае к.з., порог срабатывания в 13 раз выше номинала автоматического выключателя и потому позволяет исключить неверные срабатывания при запуске электродвигателя.

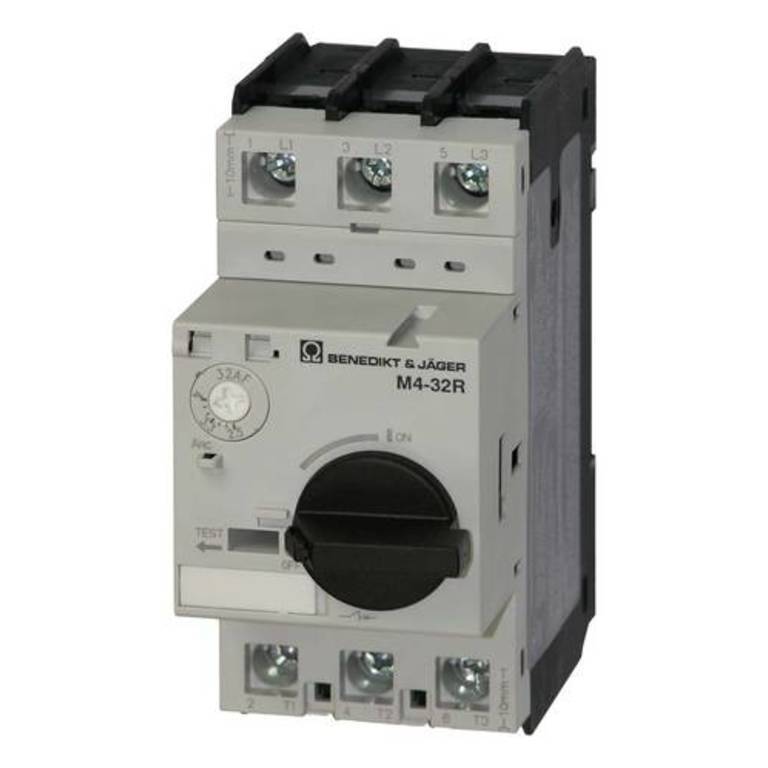

В: Чем отличаются автоматы защиты M4-32T.. от M4-32R.
О: Автоматы защиты M4-32T имеют кнопочный механизм включения, в то время как M4-32R оборудованы поворотным переключателем.
В: Для каких критерий эксплуатации предусмотрены автоматы защиты мотора M4?
Автоматические выключатели M4 подходят для любого климата. Для исключения неверных срабатываний рекомендуется избегать обдува автоматов свежайшим либо холодным воздухом (от системы кондиционирования). Автоматы защиты M4 созданы для функционирования в закрытых помещениях при обычных критериях (т.е. без пыли, приводящих к коррозии паров либо вредных газов). В случае применения в помещениях с хорошими от обычных критериями эксплуатации, нужно применять защитный корпус IP65, к примеру, M4 32R PFH4 (сероватый) либо M4 32R PFHN4 (желто-красный).
В: Где отыскать информацию по девайсам для автоматов-защиты движков M4?
О: См. раздел Девайсы ДЛЯ МОТОР-АВТОМАТОВ BENEDICT? (блоки доп. контактов, контакты сигнализации срабатывания, расцепитель малого напряжения, независящий расцепитель, перемычки и т.д.)

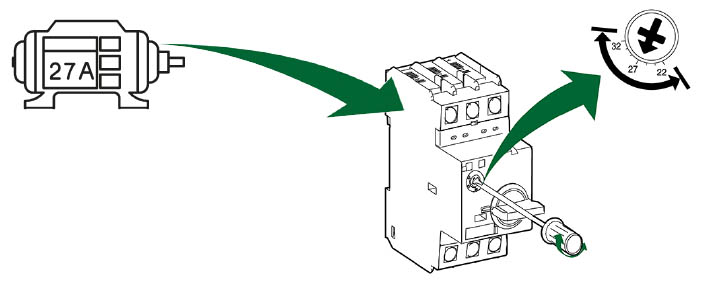

В: На какое непосредственно значение должна выставляться уставка автомата защиты мотора?
О: Уставка автоматического выключателя должна выставляться на значение номинального рабочего тока электродвигателя, обозначенное на шильдике (в паспорте).
В: Может быть ли внедрение автоматов защиты мотора M4 для однофазовых электродвигателей?
О: Да, может быть. В данном случае подключение должно осуществляться, как показано на рисунке:
В: Какую защиту обеспечивают автоматические выключатели M4?
1. Защита при появлении токов недлинного замыкания. Моментальный расцепитель при появлении недлинного замыкания в нагрузке, обеспечивает отключение нагрузки от сети питания, таким макаром предотвращая появление дополнительного вреда от деяния огромных токов. Автоматические выключатели M4 имеют отключающую способность 50кА и 100кА, что при напряжениях 380-400В AC является исчерпывающе надежной защитой, т.к. более высочайшие токи обычно не могут появляться в точке установки данного оборудования. В общем случае внедрение предохранителей не нужна, но установка предохранителей дополнительно может выполняться в тех случаях, когда ток недлинного замкания в точке монтажа оборудования может превосходить номинальную отключающую способность автоматического выключателя.
2. Защита мотора. Свойства срабатывания автоматических выключателей M4 специально разработаны для защиты трехфазных электродвигателей. Потому автоматические выключатели для защиты электродвигателей так же могут называться ручными пускателями мотора. Номинальный ток защищаемого мотора выбирается регулятором на лицевой панели устройства.
3. Защита сети. Автоматы защиты мотора M4 так же обеспечивают защиту сети. Они соответствуют требованиям ГОСТ IEC 60947-3-2016 (Выключатели, разъединители, выключатели-разъединители и композиции их с предохранителями) и ГОСТ IEC 60947-2-2014 (Аппаратура рассредотачивания и управления низковольтная). В согласовании с ГОСТ Р МЭК 60204-1-2007 данные автоматические выключатели могут быть применены как основной либо аварийной выключатель (следует учесть, что в случае применения девайса для дверного сочленения не производятся требования к изоляции).

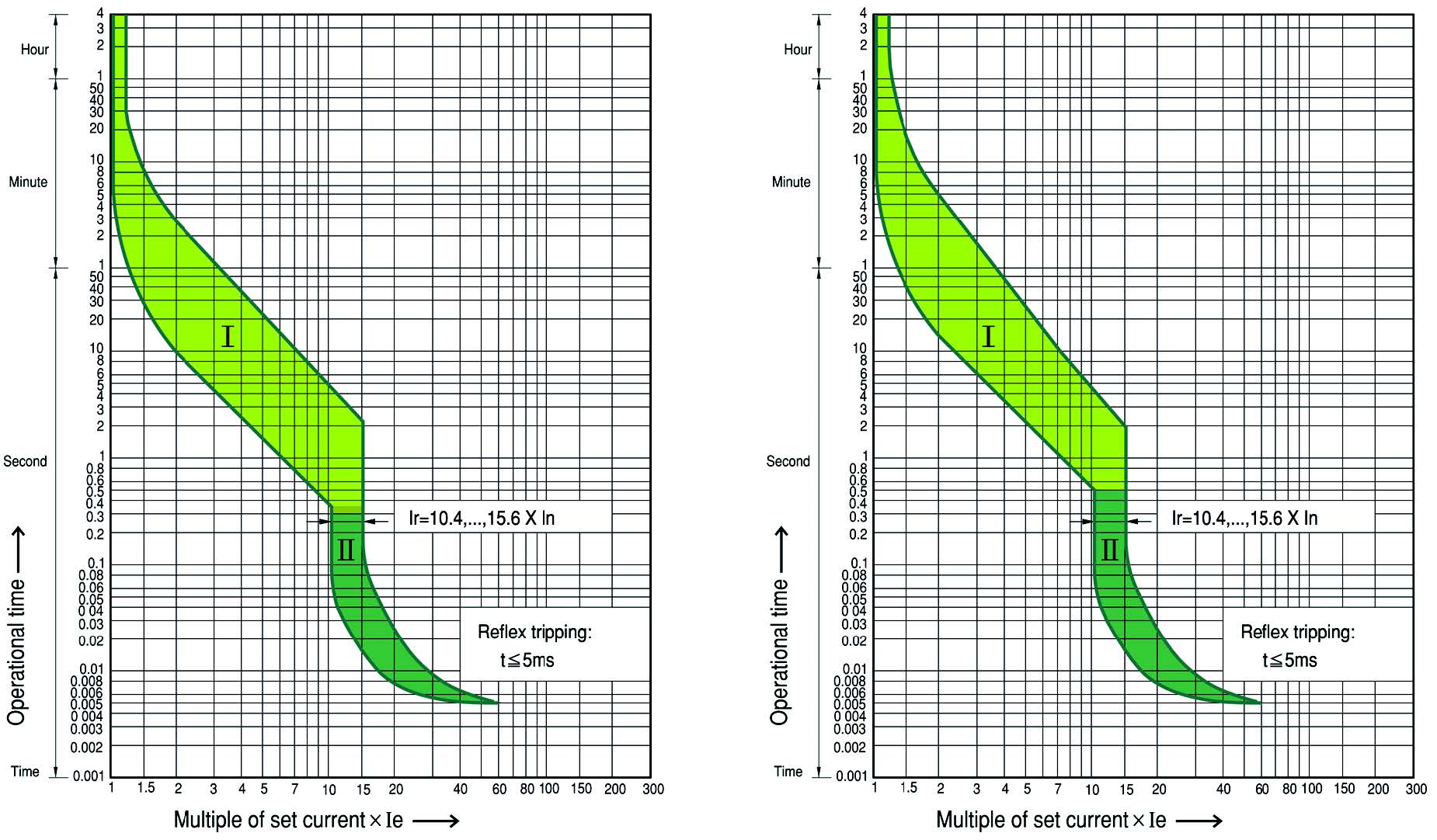

Свойства срабатывания автоматических выключателей M4 для защиты электродвигателя:
I — Кривая указывает средний рабочий ток при температуре 20°С, если устройство было вполне охлаждено до работы.
II — Кривая указывает характеристику моментального электромагнитного расцепителя (расцепление при к.з.)
