Здрасти почетаемые читатели веб-сайта sesaga.ru. В домашней мастерской радиолюбителя должен быть универсальный измерительный устройство (тестер), так как ни одна радиолюбительская конструкция, даже самая обычная, не обходится без наладки.

Бывают случаи, когда собранная конструкция плохо работает либо вообщем не дышит, и вот в таких случаях на помощь идёт измерительный устройство. Да что там радиолюбительские конструкции, в домашнем быту таковой устройство просто нужная вещь.

На сегодня самую большую популярность получили цифровые измерительные приборы — мультиметры. Они ординарны в использовании, многофункциональны и относительно дешевенькие. Цены на них тоже различные и зависят от свойства производства, количества функций и характеристик устройства.

В любом мультиметре, не зависимо от цены, есть стандартный набор функций, которые поддерживают все модели: это напряжение, ток и сопротивление. И когда будете брать устройство, непременно выбирайте с режимами прозвонки и звукового генератора, а по стоимости выбирайте середину — между самым дешевеньким и самым дорогим. Из середнячков можно брать тот, на который торговец дает приемлемую гарантию.

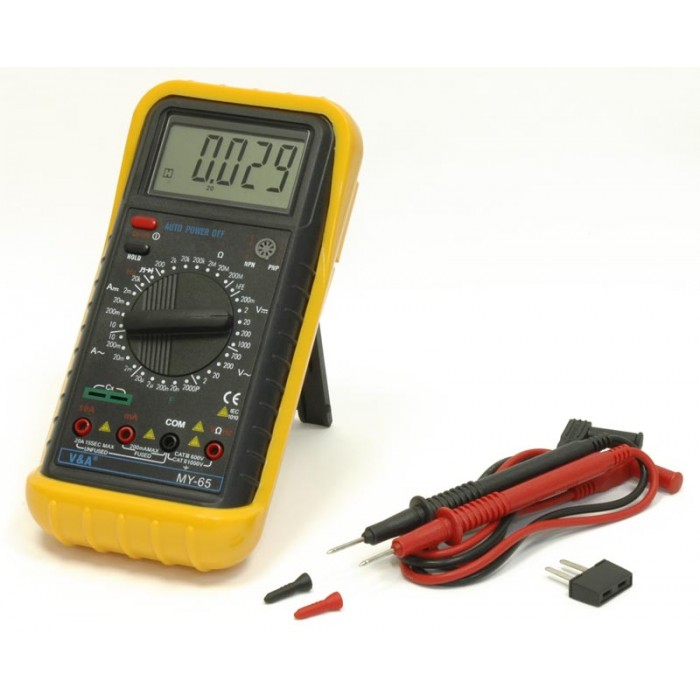

Мультиметр. Внешний облик.

Размещение характеристик измерений у всех мультиметров стандартное, а для удобства они разбиты на сектора и обведены линиями. В центре размещен круглый переключатель, которым выбирают параметр и предел измерения подходящий на этот момент.

Измеряем неизменное напряжение.

Начнем с измерения неизменного напряжения: этот сектор разбит на 5 поддиапазонов с пределами измерения:

1. 200мВ (милливольт);
2. 2000мВ (милливольт);
3. 20В (вольт);
4. 200В (вольт);
5. 1000В (вольт).

обозначающие наибольшее значение поддиапазона, в границах которого ведется измерение.

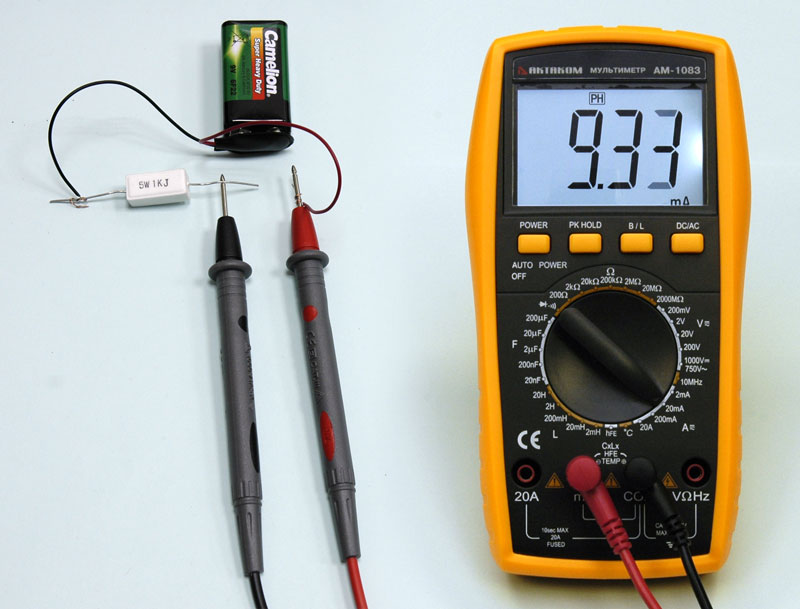

Измерительные щупы воткните в надлежащие гнезда как на рисунке. Красный щуп принято именовать «плюсовым», а черный, «общим» либо «минусовым».

Разглядим пример с внедрением пальчиковой батарейки.
Понятно, что ее напряжение составляет 1.5 Вольта, и дабы его измерить мы избираем предел «20», что соответствует спектру от 0 до 20 Вольт.

Берем измерительные щупы мультиметра, и касаемся ими «плюсового» и «минусового» контактов батарейки и на индикаторе высветилась величина напряжения равная 1.49 Вольта. Измерение закончено.

Видите ли, все просто — главное верно избрать предел измерения.

Производим измерение напряжения неведомой величины.

Бывают моменты, когда величина напряжения неведома даже примерно, и дабы не спалить мультиметр переключатель переводят в наибольший предел измерения «1000», что соответствует спектру от 0 до 1000 Вольт. И потом, равномерно понижая спектр, находят подобающую величину измеряемого напряжения.

К примеру. Мы не знаем, какое напряжение у нашей батарейки и потому начнем с предела «1000». Берем измерительные щупы мультиметра, касаемся ими контактов батарейки и лицезреем на индикаторе нули. Нули молвят о том, что напряжения нет либо его величина очень мала.

Идем далее. Переводим переключатель в положение «200» и снова касаемся щупами контактов батарейки. Сейчас на индикаторе появились показания напряжения, а этого уже фактически довольно, дабы осознать, что это 1.4 Вольта.

Но у нас впереди стоит нолик, а он как раз гласит о том, что можно еще снизиться, и поболее точно измерить напряжение. Снижаемся до максимума «20». На индикаторе отобразилось реальное напряжение нашей батарейки, а конкретно 1.49 Вольта.

Вот таким методом, не зная четкого значения измеряемой величины тока, напряжения либо сопротивления, находят его настоящее либо близкое к настоящему значение.

Еще бывают моменты, когда на индикаторе мультиметра высвечивается единица (1). Это гласит о том, что измеряемое напряжение либо ток выше того предела измерения, который установлен. В данном случае нужно перейти на ступень выше. Пытайтесь как можно пореже допускать этого.

У нас остались не рассмотренными два поддиапазона: это 2000мВ (милливольт) и 200мВ, которые рассчитаны на измерение маленьких напряжений. Обычно, на этих поддиапазонах работают тогда, когда настраивают режимы работы транзисторов либо переходных каскадов в радиолюбительских схемах.

2000 мВ – соответствует спектру от 0 до 2 Вольт;
200 мВ – соответствует спектру от 0 до 200 мВ (милливольт).

Очередной аспект, про который нужно сказать, это когда при измерении неизменного напряжения либо тока Вы не будете знать где «плюсовой» либо «минусовой» контакты и случаем их перепутаете — ужасного тут ничего нет. Просто с левой стороны перед цифрами появится символ «минус».

Таким макаром, можно определять полярность напряжения.

Измеряем переменное напряжение.

Процесс измерения переменного напряжения аналогичен измерению неизменного напряжения с той только различием, что тут не нужно определять где «плюс» и «минус». А для примера измерим напряжение бытовой электрической сети 220 Вольт.

Внимание! Будьте особо внимательны и максимально осторожны при измерении больших напряжений. Не прикасайтесь к железным частям щупов.

Этот сектор разбит всего на два поддиапазона с пределами измерений:

200 Вольт;
750 Вольт.

обозначающие наибольшее значение поддиапазона, в границах которого ведется измерение. Измерительные щупы стоят так же, как при измерении неизменного напряжения.

Избираем предел измерения 750 Вольт. Дополнительно убеждаемся в исправности изоляции проводов и щупов мультиметра. Снова проверяем корректность избранного предела измерения, и только после чего производим измерение напряжения сети 220 Вольт.

Видите ли все просто.
И тут также не забываем, что при измерении переменного напряжения, величина которого неведома, определять его, начинаем только с наибольшего предела, а конкретно с 750 Вольт.

Непременно после окончания работы с мультиметром отключаем его, переводя переключатель в положение «OFF», по другому батареек не напасетесь.

А дабы совсем разобраться в измерении напряжения мультиметром, поглядите этот ролик.

Как измерить ток, сопротивление, как воспользоваться прозвонкой и звуковым генератором, читайте во 2-ой части статьи как воспользоваться мультиметром для начинающих.
Фортуны!

Как воспользоваться мультиметром – 3 в 1 (вольтметр, амперметр, омметр)

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот устройство точно определяет и напряжение, и силу тока. Малогабаритный, понятный, доступный каждому – он является частью хозяйственного инструментария домовитого владельца. Как воспользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире трудно представить денек без электрических устройств. Электричество и все, что с ним связано, просит контроля и повторяющейся проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно выполнить с помощью 1-го функционального устройства – мультиметра.

Для электронных вариантов почаще применяют наименования «тестер» либо «авометр», в быту нередко можно услышать просто «Цэшка». Им пользуются любители и мастера: автомобилисты, радиотехники, электрики, спецы по ремонту электрических устройств и просто любознательные разумы.

Наружное строение и функции

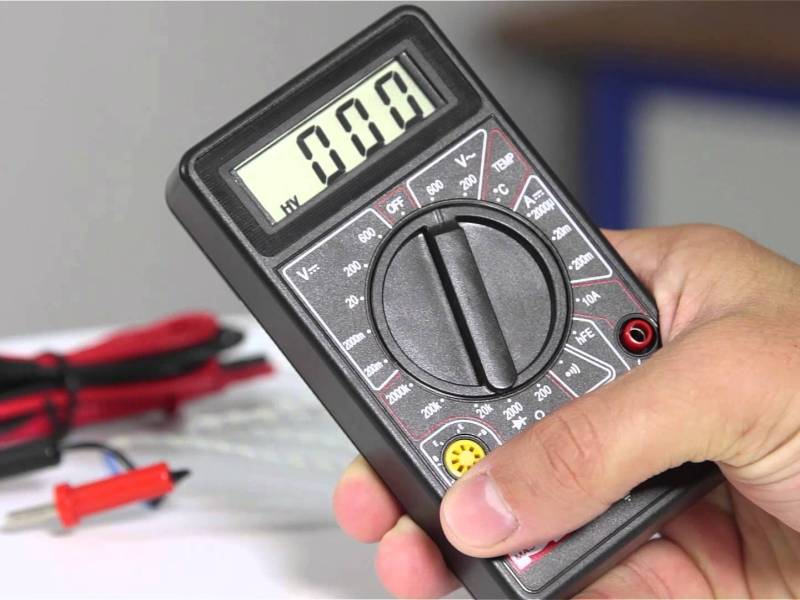

Внешний облик аналогового и цифрового мультиметров отличаются некординально. В основном эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для различных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором показываются показания измерений в любом режиме работы устройства. У различных моделей экран может быть монохромный (2 цвета) и цветной. Малое число разрядов показаний – 4.

Повышение числа разрядов не значит увеличения точности. Точность, как погрешность, указывается в свойствах устройства. На экране отображается избранный режим, заряд батареи, для отрицательных значений предусмотрен символ «минус».

Под окном показаний размещен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

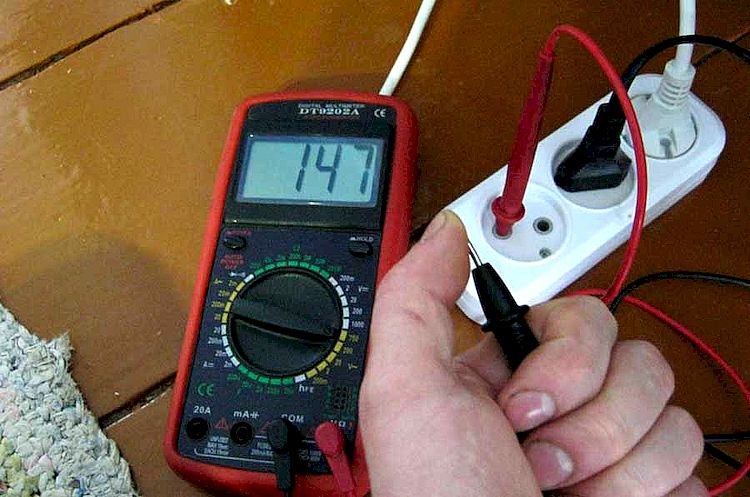

Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage — напряжение переменного тока).
В режиме DCA (англ. direct current amperage — сила неизменного тока) устройство позволяет измерить неизменный ток.
Переключатель в положении DCV дозволит найти показатель неизменного напряжения.
Указатель на значке «Ω» – устройство готов определять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на фронтальной панели позволяют подключить их к устройству для воплощения замеров.

Черный провод (его еще именуют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» либо «COM». Минусовый провод применяется во всех режимах и для всех допустимых значений. Красный провод следует воткнуть в гнездо, помеченное знаком «+». Это гнездо создано для измерений во всех режимах, в спектре до 10А.

Третье гнездо, расположенное сверху либо слева, применяется для измерения неизменных токов огромных значений (более 10А).

На фронтальной панели может быть обозначено очень допустимое значение измерений, к примеру, «МАХ 600V».

Питает устройство батарейка типа «Крона».

Строение электронного мультиметра

Внешний облик устройства изменялся с момента его изобретения. Необходимость применения нескольких устройств и неудобство от ношения отдельных измерителей стала предпосылкой возникновения в 1920 году первого карманного авометра.

Везде применяемые современные цифровые функциональные устройства имеют огромное количество модификаций.

Внутреннее заполнение изменялось с развитием технологий.

В базе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает особый блок, оценивающий входящее напряжение.

Механизм работы основан на сопоставлении 2-ух сигналов: входного и опорного.

Наличие интегрированных резисторов позволяет методом падения напряжения определять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений может быть благодаря резисторным делителям.

Положение переключателя

Устройство выключен, если переключатель находится в положении OFF.
Для измерения переменного напряжения применяется режим, обозначенный на панели знаком ACV либо «~». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 либо 200В и 750В.
Спектр доступных значений неизменного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, расположен под знаком DCA либо «=».
hFE – режим для измерения коэффициента усиления по току транзистора.
Измерить значение сопротивления (режим «Ω») можно в спектре от 200 Ом до 2000 кОм.
Неизменное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели спектр обозначен как «DCV».

Измерения

Средним мультиметром можно измерить:

Напряжение сети.
Напряжение аккума.
Силу тока.
Сопротивление.
Частоту тока.
Температуру.
Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает функциональный измерительный устройство.

Принципиально. До начала измерений нужно центральную ручку провернуть до наибольшего значения измеряемого показателя. Это дозволит избежать поломок устройства и получить максимально четкие результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного устройства и безошибочное определение показаний:

Не следует определять высочайшие токи и напряжения бытовым мультиметром – он может выйти из строя.
Нужно вовремя поменять источник питания.
До начала измерений нужно убедиться, что установленный режим измерений соответствует грядущим действиям.
После окончания работ принципиально отключить устройство.
Не следует создавать замеры в критериях завышенной влажности.

Принципиально. Аналоговые устройства не используются для измерения переменных напряжений и токов, так как требуют подключения к сети в согласовании с полярностью. Цифровые мультиметры решают эту делему методом автоматического определения полярности.

Выбирать функциональный измеритель следует, исходя из потребностей. Набор функций и черт, включая подсветку экрана, точность измерений, будут определять модель и цена устройства. Для бытовых нужд можно избрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет проф устройство высочайшей точности.

Читайте по теме: Микроволновая печь ремонт своими руками

Как измерить сопротивление мультиметром?

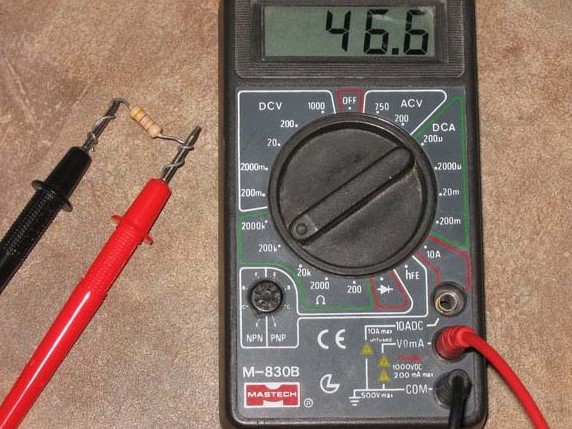

Измерение электрического сопротивления функциональным тестером основано на законе Ома: I (сила тока)=U (напряжение)/R (сопротивление), т.е. сила тока прямо пропорциональная напряжению и назад пропорциональна сопротивлению. Для расчетов применяется напряжение источника питания – 9 В. Измерение силы тока на участке цепи, к границам которого приложены щупы, позволяет получить расчетное значение сопротивления.

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

если закоротить концы щупов, на дисплее появятся нулевые значения;
при размыкании щупов, показания на дисплее равны 1.

Принципиально. До начала измерений сопротивления нужно обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

Щупы закрепить на резисторе, номинал которого неизвестен.
Переключатель переместить в одно из положений сектора.
Если измеряемое сопротивление больше избранного в спектре, на дисплее высветится значение 1. Следует двинуть переключатель на одно значение в сторону роста.

В случае измерения сопротивления, ошибка в выборе исходного значения из предлагаемого спектре не станет предпосылкой поломки устройства.

Как измерить силу тока?

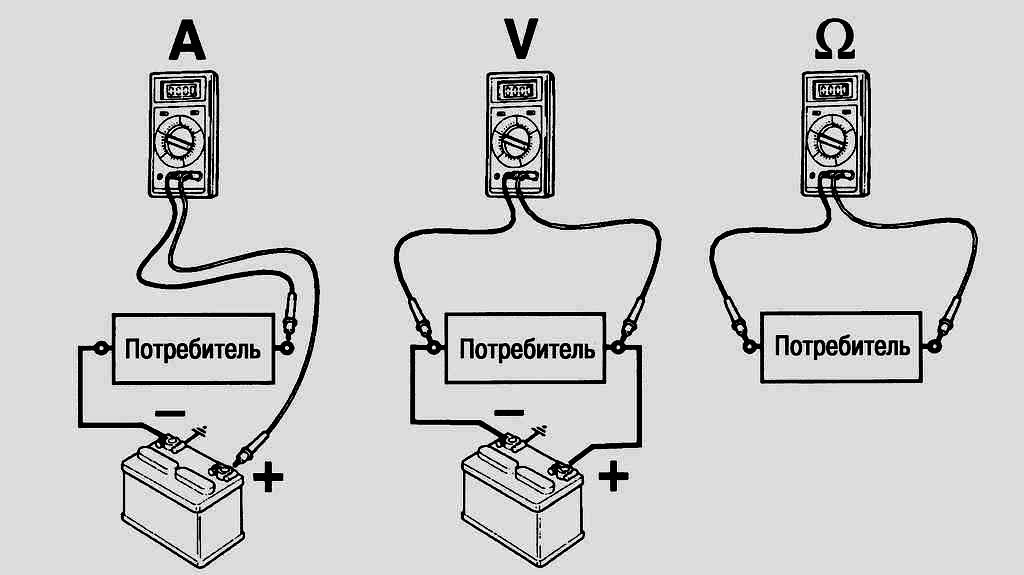

Измерить силу тока может быть исключительно в разрыве цепи питания нагрузки. Для этого устройство щупами врубается последовательно в цепь, не внося изменений в схему. При измерении тока принципиально правильно избрать изначальное значение из спектра измерений. Во избежание поломки комбинированного электроизмерительного устройства, в качестве исходного следует установить наибольшее значение.

Неизменный ток

Неизменный ток находится всюду, где есть «плюс» и «минус», к примеру, в аккумах и батарейках. Для проведения замеров нужно избрать режим неизменного тока – DCA.

Для измерения токов в спектре от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

Ручку переключателя установить в режим DCA на наибольшее значение спектра.
Щупы последовательно закрепить на исследуемом участке электросети.
Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после наибольшего, значение, и произвести застыл.
Если на дисплее устройства появилась 1, означает, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

Принципиально. Для получения данных о силе тока выше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, нужно установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, нужно применять режим ACV. Есть измерители, способные без помощи других распознать, какой ток: переменный либо неизменный. У таких устройств единый сектор для измерения тока промаркирован эмблемой «V».

До начала снятия показаний следует убедиться, что режим избран правильно, а ручкой переключения установлено наибольшее значение в спектре предлагаемых измерений.

Принципиально. Работы, связанные с переменными токами, относятся к небезопасным. Нужны особенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из более нужных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи определяют автомобилисты, напряжение в сети инспектируют при перебоях в работе электрических устройств.

Беря во внимание, что напряжение – это разница потенциалов между 2-мя точками, для определения переменного напряжения щупы устройства нужно подключить параллельно устройству, напряжение которого оценивается.

Как измерить напряжение, к примеру, аккумуляторной батареи:

Подключить щупы.
Установить переключатель на наибольшее значение в секторе ACV.
Удерживая щупы за изолированные участки, прикоснуться обнаженными концами к различным контактам батареи.
Зафиксировать результаты измерений в вольтах, отображаемые на дисплее.
Если показания не точны, следует поменять значение предельного измерения методом перемещения ручки переключателя на среднее значение из предлагаемого спектра.

Для измерения неизменного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не непременно, так как при оборотном подключении на дисплее будет отображено отрицательное значение.

Прозвонка проводов при помощи мультиметра

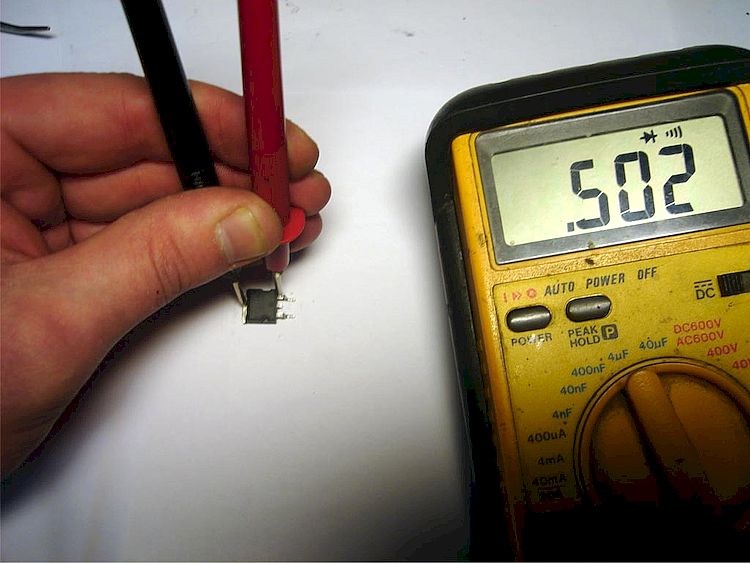

Процесс оценки целостности проводников либо p-n-переходов полупроводников посреди профессионалов обозначается кратко – прозвонка. Способ прозвонки позволяет найти места повреждения проводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

Обесточить электрическую цепь.
Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диодика.
Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала значит, что устройство к работе готов.
Последовательно инспектировать маленькие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома либо квартиры дозволит избежать поломки дорогостоящей домашней техники либо компенсировать вред, если скачки напряжения были зафиксированы функциональным измерителем. Контроль заряда авто батареи гарантирует размеренный пуск мотора.

Мультиметр стал надежным и обычным ассистентом в почти всех актуальных ситуациях: от бытовых вопросов до конструкторских решений.

Правила измерения переменного и неизменного тока мультиметром

Бесперебойная работа электроприборов почти во всем находится в зависимости от уровня напряжения в сети, корректности подачи тока, целостности проводки. Провести измерение переменного напряжения можно при помощи мультиметра. Это неподменный ассистент в своевременном выявлении заморочек в электросети и обеспечении неопасного применения бытовых и проф устройств.

Особенности, функции, виды устройств

Данное устройство – универсальный регистратор огромного количества электрических величин. Зависимо от модельного ряда и набора функций, которые они делают, мультиметры отыскали свое использование, как в быту, так и в арсенале проф электриков.

Средний по цены мультиметр может измерить:

показатель переменного напряжения в сети и неизменное напряжение аккума либо батарейки;
неизменный и переменный ток (силу тока);
уровень сопротивления;
работоспособность диодов (режим прозвонки);
частоту тока;
температуру;
величину емкости конденсатора.

Устройства нового эталона могут иметь низкочастотный генератор и звуковой пробник. Посреди всего ассортимента изделий стоит выделить 2 главных типа устройств.

Электронный (цифровой) тип. Приобретенные характеристики показываются на дисплее, который окружен индикаторами из 7 частей.

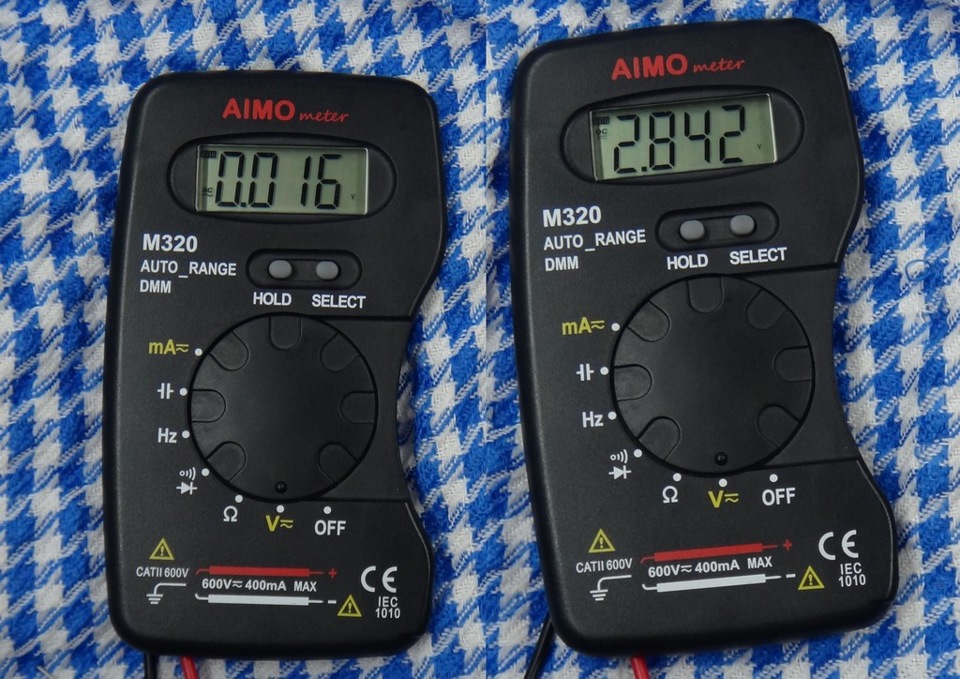

Большая часть из них работает в автоматическом режиме, предельное значение величин мультиметр определяет без помощи других, исходя из приобретенных данных. Необходимо просто избрать вид измерения. Другие модели могут передавать данные впрямую в компьютер для их предстоящей обработки.

Стрелочный тип. Этот вид устройства станет реальным спасением, когда сильные помехи нарушают обычное функционирование электронного мультиметра и вполне искажают информацию.

В домашних критериях довольно будет проводить измерения тока мультиметром электронного типа с разрядностью 3,5. Это приборы наподобие dt 831, 832 либо более новейшей модификации dt 834.

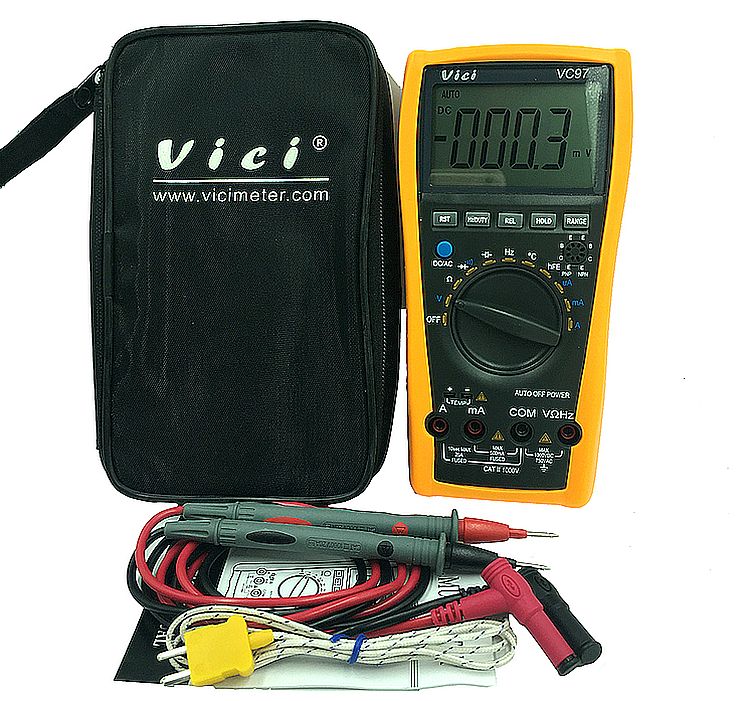

Элементы корпуса

Так как все огромным спросом стали воспользоваться цифровые модели, обозначения и главные свойства мультиметров подвергнутся рассмотрению конкретно на их примере.

Они обустроены жидкокристаллическим экраном, который выдает измеренные значения величин. Чуток ниже размещен, крутящийся вокруг собственной оси переключатель. Он показывает избранный вид и пределы измерений.

К гнездам на корпусе мультиметра присоединяются 2 щупа с проводами: красный либо положительный, черный либо отрицательный.

К разъему подписанному, как «земля» или «СОМ», всегда подключается отрицательный щуп. Положительный подсоединяется в хоть какое другое гнездо.

Необходимо подчеркнуть, что разъемов может быть 2, 3 либо 4. Их количество находится в зависимости от модели и производителя. Но и в таких мультиметрах может изменяться гнездо для подсоединения только положительного щупа, отрицательный остается на прежнем месте.

Режимы работы тестера

Работа мультиметра и его режимов регулируется при помощи переключателя. Его верхнее вертикальное положение гласит о том, что устройство выключено.
Поворот в всякую другую сторону гласит о смене режима и обозначается следующим образом:

ACV или V с волной показывает, что измеряется переменное напряжение;
Ω — знаки такового рода обозначают сопротивление;
А с прямой линией или сочетание букв DCA – это показатель неизменного тока (амперы);
А с волной показывает на то, что мультиметр определяет силу переменного тока, есть не у всех устройств;
символ, обозначающий диодик, гласит о том, что можно прозвонить диоды;
hFE указывает, что можно измерить свойства транзисторов.

Все результаты показываются на дисплее тестера за считанные секунды, с точностью до сотых сообщая о величине избранного показателя.

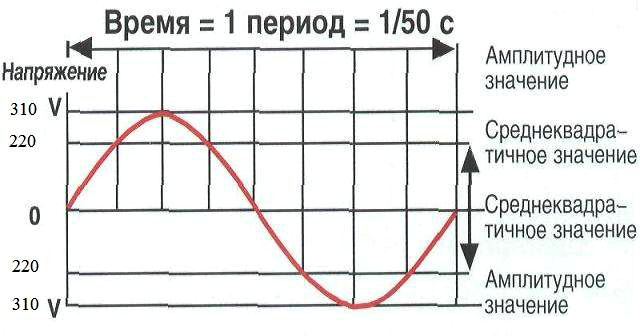

Обозначение переменного тока на любом мультиметре может быть изображено в виде знаков АС (alternating current). Соответственно, АСА – сила переменного тока, ACV – напряжение переменного тока. Это ток, который изменяет направление движения большущее, но неизменное количество раз за 1 секунду. В домашних сетях частота изменений составляет 50 Гц.

Последовательность подключения

Принципиально увидеть, что приступая к замерам уровня переменного тока, соблюдать полярность подсоединения щупов совсем необязательно. В случае если ее значение негативно, то на дисплее перед цифрами просто отобразиться символ «минус».

Переключатель мультиметра, измеряющий данный показатель, ставим в соответственное положение и устанавливаем спектр измерений.

К выбору пределов замеров стоит отнестись очень трепетно. Если измеряемый ток существенно превзойдет избранный спектр, это может спровоцировать перегорание предохранителя либо, что еще ужаснее, – всего мультиметра.

Направьте внимание на выбор разъема (гнезда). Под ним должно стоять наибольшее значение силы тока, которую вы желаете измерить. 10 А значит, что измеряется ток до 10 А (достаточно большой).

Дабы урегулировать процесс измерений сначала переключатель устанавливается на максимально допустимый спектр значений, вставляют штекеры щупов в гнезда. Дальше при необходимости понижают уровень.

Дабы измерить силу переменного либо неизменного тока, мультиметр нужно включить в цепь последовательно с нагрузкой (фонарик, осветительный прибор, кулер, радиосхема и т.д.). Это основное правила для всех измерительных электроприборов. Другими словами для измерения тока мультиметр включают «в разрыв» цепи.

Как найти значение переменного напряжения в сети

Принципиальным моментом при определении переменного напряжения является тот факт, что щупы мультиметра подключаются к измеряемому устройству параллельно. Это связано с тем, что напряжение само по себе – разность потенциалов между 2-мя точками.

Можно пользоваться этим же принципом, что и в случае с переменным током. Спектр величины регулировать от наибольшего к наименьшему, не запамятывая про положение щупов.

В качестве примера для измерения переменного напряжения можно пользоваться стандартной батарейкой. Переключатель ставится на соответственный режим, устанавливается спектр. При всем этом щупы касаются батарейки параллельно друг дружке с обеих сторон. И мгновенно видно, как экран показывает величину напряжения исследуемого элемента.

С неизменным напряжением ситуация та же, только необходимо не забывать переставлять переключатель на верный режим.

Независимо от модели и специфичности работы мультиметра принципиально соблюдать аннотацию по технике пожарной безопасности, верно обращаться с электрическими устройствами, не подвергая риску свое здоровье.
