При работе с электрооборудованием требуются четкие измерительные приборы для замера характеристик. Более удачный из них – мультиметр. Устройство делает функции нескольких измерителей. При всем этом имеет малогабаритные размеры и прост в воззвании.
Что такое мультиметр
Мультиметр – электроизмерительный устройство. Простой его вариант позволяет измерить напряжение, силу тока и сопротивление. Выпускаются цифровые и аналоговые устройства. 1-ые именуют мультиметрами, 2-ые почаще называют тестерами.
Устройство прежде всего предназначен для определения характеристик электрической сети и выявления нарушений контура. Потому как правило это легкое переносное устройство с простым управлением. Для более сложных задач выпускают стационарные аппараты с множеством функций.
Предназначение
Самый обыденный электронный мультиметр делает следующие задачи:
- определяет напряжение неизменного и переменного тока;
- оценивает сопротивление цепи либо отдельных частей системы;
- определяет силу тока;
- оценивает функциональность транзисторов и фотоэлементов;
- определяет емкость и индуктивность;
- делает прозвон при использовании низкоомного резистора;
- при подключении наружной термопары можно при помощи мультиметра определять и температуру.
Точность мультиметра находится в зависимости от разрядности устройства. Проф инструмент дает погрешность до 0,3% по переменному току. Бытовые приборы обычно наименее точны. Портативные цифровые допускают погрешность до 10%, более дорогие и четкие модели – до 1%
Нередко пользуетесь мультиметром?
Проголосовало: 483
Устройство и механизм работы
Аналоговый инструмент включает стрелочный микроамперметр с набором шунтов для измерения тока и комплектом дополнительных резисторов, позволяющих измерить напряжение. Сопротивление до 1 МОм осуществляется с внедрением собственного источника питания – батареек. Для измерения более больших величин будет нужно подключение к наружному.
Данные измерений показываются на мониторе. В аналоговом это обычной экран со стрелкой, в цифровом – многоразрядный регистр. Данные поступают от контуров преобразования, где характеристики снижаются до определенного опорного параметра.
Принцип деяния любого из мультиметров – сопоставление входящего сигнала с опорным. Подсоединяют устройство при помощи проводов: черный – это общий либо отрицательный, а красный – положительный. На одном конце провода есть вилка, которая вставляется в разъем измерителя. На другом – контакты со схемой либо ее элементами, которые позволяют подключиться.

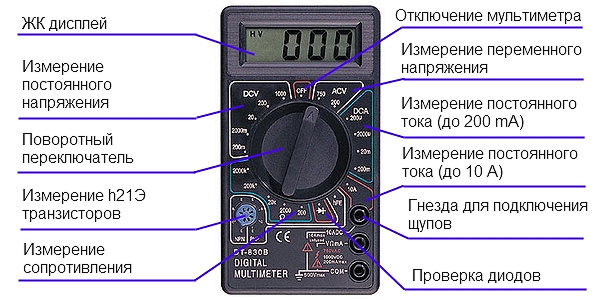

Гнезда измерителя помечены подходящим образом:
- COM – разъем для темного провода;
- 10A – гнездо для замера тока в границах 10 ампер;
- MACX – для щупа при измерении силы тока до 0,2 А;
- VΩCX+ – разъем для красного провода.
Глас строительного гуру
Измерения производятся с учетом нрава параметра. Дабы оценить величину неизменного тока, мультиметр подключают последовательно. Если нужна измерить напряжение, устройство подключают наряду с источником напряжения. Сопротивление определяют на обесточенных цепях, используя батарейку либо наружное подключение к другой сети.
Свойства
Мультиметры созданы для работы в различных спектрах. При выборе устройства нужно оценить его технические свойства.
- Спектр измерения – спектр величин, который в состоянии зарегистрировать устройство. При переходе за границы мультиметр показывает значок OL – перегрузка.
- Разрешение – меньшее значение показателя, которое может найти и зарегистрировать мультиметр. Параметр может изменяться. К примеру, после измерения показателя в большем спектре желают его уточнить и повторяют измерение в наименьшем спектре при условии, что величина оказывается в границах избранной шкалы. При всем этом разрешение возрастет.
- Разрядность – спектр эксплуатации устройства. Мультиметр применяют для оценки различных характеристик, но при всем этом наличествует только 1 шкала. Дабы показать данные, нужно переводить мультиметр в спектр с более высочайшими либо низкими значениями. Более пользующийся популярностью бытовой вариант устройства – 3,5 разрядный. Это значит, что мультиметр показывает 3 всеполноценных разряда – от 0 до 9 хоть какой единицы, и еще 1 разряд неполный, с ограниченным спектром.
- В цифровых моделях разрядность почаще подменяют другим показателем – отсчетами. Чем больше отсчетов, тем лучше разрешение.
- Прецизионность – способность воспроизводить близкие характеристики. Высочайшая прецизионность связана с низкой погрешностью.
- Погрешность – очень допустимое отклонение при измерении. Выражается в процентах. Для различных диапазонов погрешность различная. Этот параметр важен при калибровке четкого оборудования.
Свойства мультиметра указываются на упаковке, в аннотации к устройству есть расшифровка.
Разновидности
Мультиметры делят на аналоговые и цифровые. Конструкция устройств при всем этом однообразная, но отличается способ передачи сигнала на экран.
- Аналоговое устройство – оснащается шкалой или осциллографом, юзеру нужно интерпретировать приобретенные данные.
- Цифровой мультиметр – на экран выводятся данные в измеряемых величинах. Он более комфортен при измерении и ремонте электронных устройств.
- Гибридный – включает аналоговую шкалу и цифровую. Таковой вариант удобнее, к примеру, в автомобиле, где важнее оценить не определенную цифру, а уровень.
По типу выполнения различают переносные и стационарные модели:
- Мобильные – могут быть совершенно малеханькими (карманный вариант) и настольными со средней погрешностью в 2%.
- Стационарные созданы для измерений огромного количества характеристик, а потому их инсталлируются вблизи с оборудованием. Оснащаются несколькими экранами и поболее точны.
Есть другие разновидности устройства.
- Сенсор – обнаруживает напряжение без контакта. Аппарат обустроен одним либо несколькими выносными щупами. Очень комфортен при поиске укрытых коммуникаций.
- Тестер – дополнительно оборудован средствами для проверки кабельной проводки при дефектах.
- Клещи – приспособление позволяет выявить ток без вскрытия изоляции провода. Механизм работы основан на магнитной индукции.
- Тепловизор – обустроен дистанционным датчиком, улавливающим термическое излучение.
Есть более спец модели: авто, LSR-тестеры для проверки кабельных сетей, мегаометры, способные работать с контурами с огромным сопротивлением.
Правила выставления режимов
Дабы измерить показатель, нужно настроить устройство – выставить спектр, в каком предположительно находятся измеряемые характеристики. Если это аппарат с ручным управлением, спектр определяют сами. Для этого довольно оценить напряжение источника питания, который применяется для обслуживания схемы. К примеру, если система питается от батарейки на 9В, нет смысл ставить спектр в 200В, так как он даст огромную погрешность при измерении. Но также нельзя выставлять 2В., так как он просто не сумеет измерить характеристики, если они выше. Устанавливают спектр до 20В.
Автоматический мультиметр определяет спектр без помощи других и выдает на экран готовые данные.
Аннотация по работе с мультиметром
Дабы провести измерения, нужно за ранее ознакомиться с аннотацией. При работе принципиально учесть спектр измерений и нрав тока.

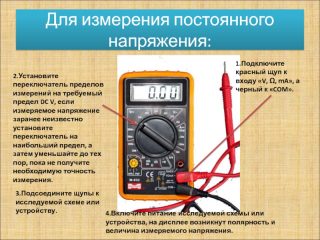

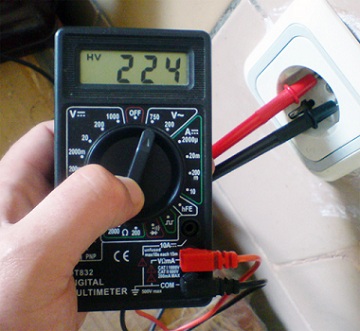

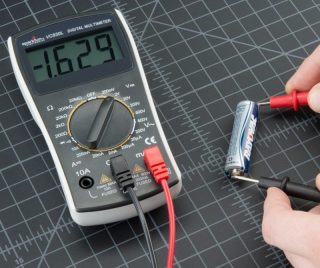

Измерение напряжения
- Переводят переключатель в позицию ACV.
- Подключают щупы к гнезду COM к разъему VΩmA.
- Выбирают примерный спектр. Если выполнить это сходу не удается, поначалу выставляют наибольший – 750В. Если на дисплее после измерения возникает наименьшее значение, спектр уменьшают последовательно до 200В и до 50В, дабы повысить точность.
- Если определяют напряжение в сети с неизменным током, сходу выставляют 20В.
Щупы подключают к цепи параллельно.

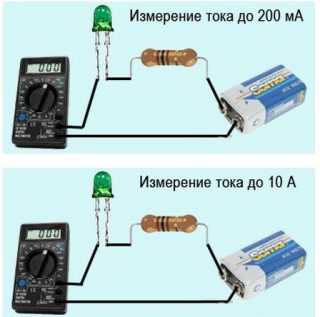

Измерение силы тока
Разработка такая же.
- Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
- Если это нереально, поначалу красный щуп вставляют в гнездо 10А, другими словами для измерения тока с большей силой.
- Если данные на дисплее ниже заявленного спектра, штекер переключают в разъем VΩmA и повторяют измерение в спектре до 200 мА. Если величина еще меньше, переключают регистр.
При измерении силы тока устройство подключают последовательно.

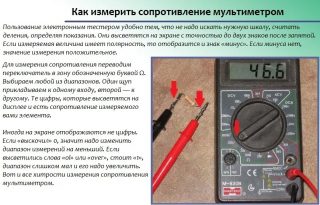

Измерение сопротивления
Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в хоть какой спектр сектора Ω. Прикладывают контакты к куску цепи либо элементу и получают сопротивление.
Если на табло возникает 1 либо OL, необходимо перевести переключатель в более высочайший спектр. Если индикатор указывает 0, в более маленький.

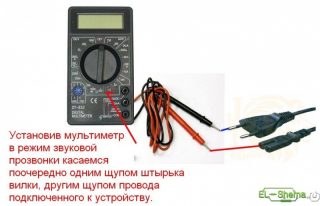

Прозвонка проводов
Принципиальный режим тестера – прозвонка. Он позволяет стремительно установить, есть либо нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.
Если цепь замкнута, врубается звуковая индикация. Если есть разрыв, устройство молчит.
Для ремонтных и строй работ снутри строения более чем довольно бытовой версии устройства с разрядностью в 3,5 и погрешностью до 10 %. Таковой мультиметр работает с неплохой точностью, но его цена остается доступной.
Как воспользоваться мультиметром: аннотация по применению
Мультиметр — это довольно известное приспособление, которое позволяет за считанные секунды выполнить все нужные измерения электротехнического нрава. С его помощью можно стремительно и очень точно установить силу тока и напряжения, сопротивления. В то же время он позволяет просто и очень отлично прозвонить цепь на ее целостность.
Как указывает бессчетная практика, при помощи мультиметра люди, которые занимаются радиотехникой, инспектируют диоды и транзисторы на их работоспособность. Если гласить о более дорогих моделях, то они имеют еще больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и огромное количество других черт, которыми может владеть электрическая техника.
Как воспользоваться мультиметром dt-830b, dt-838, dt-832b, аннотация по применению для чайников считается неописуемо нужной, ведь конкретно эти модели устройств принято применять в большинстве случаев. Они ординарны в использовании и имеют не очень высшую цена. Если же вы не имеете понятия, как обращаться с измерительным устройством подобного типа, то на нашем веб-сайте вы можете отыскать огромное количество видео, где показаны все подробности применения изделия на практике.
Устройство и механизм работы цифрового мультиметра dt
Для того дабы осознать, как устроен устройство и по какому принципу он работает, для примера мы возьмем пользующуюся популярностью модель dt-838. Если вы без помощи других разберетесь с механизмом работы этой модели, то у вас не должно появиться никаких проблем с внедрением других приспособлений такового типа. Единственными различиями, которыми владеют различные мультиметры, могут быть только значки, которые наносятся на изделия. Не считая того, могут быть какие-то дополнительные функции. На лицевой стороне избранной нами модели находится особый ЖК индикатор, переключатель, который позволяет поменять режимы работы, также разъемы, при помощи которых происходит подключение щупов.
Цифровые мультиметры как воспользоваться, видео аннотация по применению для чайников
Благодаря тому, что на устройствах находятся особые метки, то это позволяет задать величину, которую можно держать под контролем. Эта величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся вблизи и распределены на различные группы.
В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того дабы это выполнить, довольно избрать при помощи переключателя ту контролируемую величину, которая для вас нужна. Если гласить конкретно об обозначениях, которые размещаются на лицевой части изделия, то нужна аннотация, ведь такие обозначения в различных моделях от различных производителей могут незначительно отличаться.
Как воспользоваться щупами мультиметра dt-830b, dt-832в, dt-838, аннотация по применению
Дабы применять устройство по предназначению, нужно вначале обнажить щупы и потом ими прикоснуться к проводу, розетке, выключателю и т.д.. Для этого, на лицевой стороне мультиметра, есть особые три разъема. Если гласить об измерении по цветам, то схожий тип измерения стоит применять только тогда, когда вы проводите манипуляции в сети неизменного тока. Если гласить о переменном токе, то в данной ситуации нет никакой различия то, как конкретно будут подключены щупы.
Как воспользоваться мультиметром аннотация для чайников видео
Когда вы будете проводить измерения напряжения, то очень пристально смотрите за тем, дабы не прикоснуться к тем участкам щупов, которые обнаженные. До работы также очень принципиально проверить то, верно ли подключены щупы к разъемам, которые находятся на лицевой стороне устройства. Всегда следует держать в голове о том, что если вы будете некорректно применять мультиметры dt-832, 830, 838 и другие модели, то это может стимулировать куцее замыкание либо более суровые трудности. Потому аннотация должна быть исследована в неотклонимом порядке, вне зависимости от количества познаний в данной области.
Правила по работе с цифровым мультиметром
Аннотация по применению, как воспользоваться мультиметром dt должна быть прочтена до работы, в особенности если опыта проведения измерений у вас совершенно незначительно. Если же и после чего вы не сможете всеполноценно работать с устройством, то поглядите видео на нашем веб-сайте, где в подробностях будет поведано о том, как необходимо верно и аккуратненько использовать данное устройство.
Как верно применять мультиметр аннотация для чайников видео
Для того дабы можно было измерить при помощи мультиметра напряжение не надо ничего такого особенного. Не требуются различного рода переключения в цепи и прочее. Основным правилом в данной ситуации есть то, что необходимо попытаться очень точно найти ориентировочную величину, также вид напряжения, которое вы собираетесь измерить. Итак, воткните надлежащие щупы в розетку и потом легонько коснитесь клемм розетка. Когда произойдет прикосновение, то необходимо успеть зафиксировать те показания, которые указывает устройство.
Если вы еще чайник, то научившись воспользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу неизменного тока. Очень принципиально в данной ситуации верно установить щупы. По другому начинает срабатывать предохранитель, который позже нуждается в незамедлительной подмене, дабы не вышло более суровых поломок и остального. Необходимо отметить, что режимом для измерения силы тока лучше работать менее 15 секунд. Предел для измерения необходимо непременно установить хотя бы с наименьшим припасом. После того как будут установлены щупы, будет нужно разъединить цепь и подключить сам устройство — непременно последовательно.
Для того дабы получить возможность найти активное сопротивление того либо другого элемента, необходимо поначалу отключить его от цепи, потом подключить мультиметр параллельным методом. Если вы некорректно установите наивысшую величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на дисплее несколько единиц и менее.
Видео обзор мультиметра DT-830D. Аннотация по применению для чайников
Для того дабы можно было без заморочек прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а потом аккуратненько замкните щупы. Устройство непременно должен издать довольно звучный звуковой сигнал, а позже вывести на экран показание, которое будет очень близким к нулю. Схожая процедура, обычно, проводится для того, дабы выяснить, рабочий ли тестер и можно ли воспользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то устройство издаст определенный звуковой сигнал, а потом покажет на собственном экране величину сопротивления. Если же в цепи будет наблюдаться обрыв либо иная поломка, то числа, на дисплее покажут увеличение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».
Непременно нужна проверить работу устройства. Для того дабы это выполнить, необходимо параллельно к розетке дополнительно подключить к тому же вольтметр. Потом довольно сверить те показания, которые покажет вольтметр и мультиметр. Для того дабы можно было проверить как правильными являются измерения силы тока, необходимо снять показания неизменной нагрузки устройства и еще дополнительно амперметром.
Если на дисплее вы увидите единицу, то это может значить только одно: предел был выставлен некорректно, то необходимо поновой повторить всю функцию проверки работы цифрового тестера. Время от времени может загореться батарейка — это означает, что для обычного функционирования устройства, ее будет нужно немедля поменять.
Как воспользоваться мультиметром: аннотация по применению dt- 830b, dt-832, dt-838 для чайников, следует непременно изучить перед тем, как вы начнете использовать устройство для работы. Если же после того как вы прочли аннотацию по применению, у вас остались какие-то вопросы, то сможете поглядеть на нашем веб-сайте видео, где вы можете получить резвые ответы.
Выбор мультиметра. Советы начинающим видео
Цифровой мультиметр DT может лишь на 1-ый взор показаться очень сложным устройством, на самом же деле все просто. Нужно иметь малые познания для его использования и быть при всем этом очень осторожным. Если соблюдать все пункты аннотации по применению, то таковой устройство вы будете применять в протяжении многих лет, и при всем этом в его работе не произойдет никаких сбоев либо же проблем.
