Мультиметр — это универсальный измерительный устройство, который позволяет инспектировать радиодетали и измерить напряжения. Это нужный измерительный устройство как для радиолюбителей, так и для мастеров.
Настройка мультиметра
Для начала, необходимо настроить мультиметр для работы.

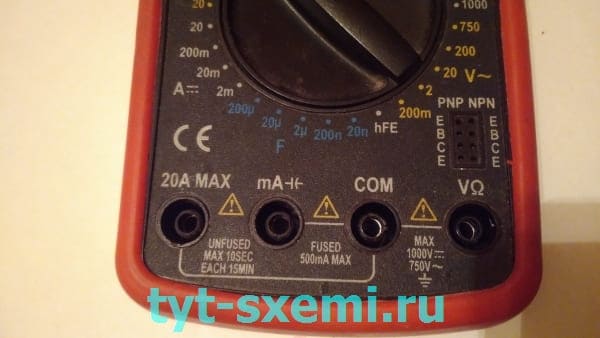

Разъемы для щупов
В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях пригодятся только два разъема. Это COM и VΩ.
В COM всегда подключается черный щуп мультиметра. Черный щуп по дефлоту — это минус, общий провод. Потому он именуется COM.
Для измерения напряжения, сопротивления либо прозвонки радиодеталей красный щуп подключается в разъем VΩ.
Где плюс у мильтиметра
По дефлоту плюс — это красный провод, если вы его верно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.
Проверка работы
Удостоверьтесь, что вы верно подключили щупы.

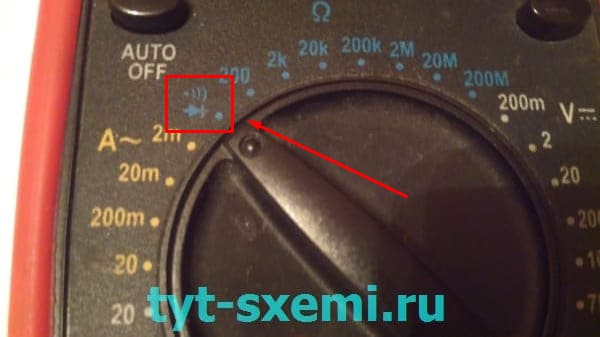

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

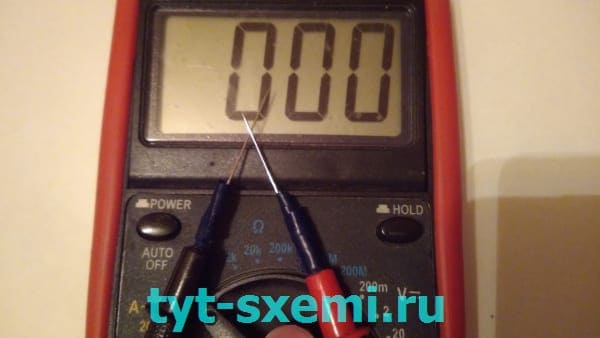

Если замкнуть щупы, то устройство покажет ноль.

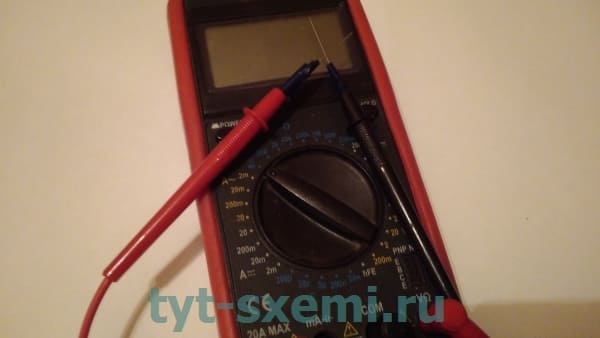

Замыкание щупов (ноль)

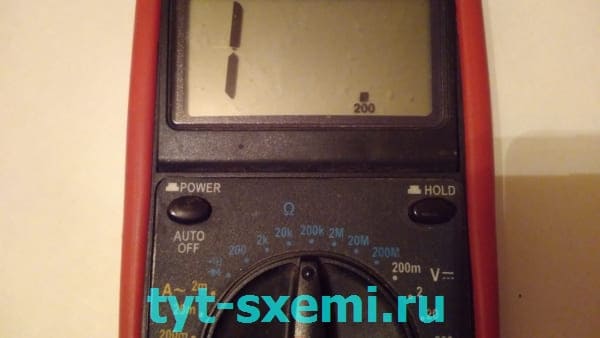

Единица обозначает бесконечность, другими словами разрыв цепи либо предел измерения.
Предел измерения (либо обрыв)
Правила применения мультиметра
Поначалу необходимо ознакомиться с техническим паспортом устройства, изучить его способности и пределы измерения.
При измерениях нельзя дотрагиваться до железного основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут неверными. А при проверке больших напряжений, если дотронуться до железного основания щупов — можно получить удар током.
Измерение напряжений
Во время измерения напряжений не дотрагивайтесь до железного основания щупов.
Измерение переменного напряжения
Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

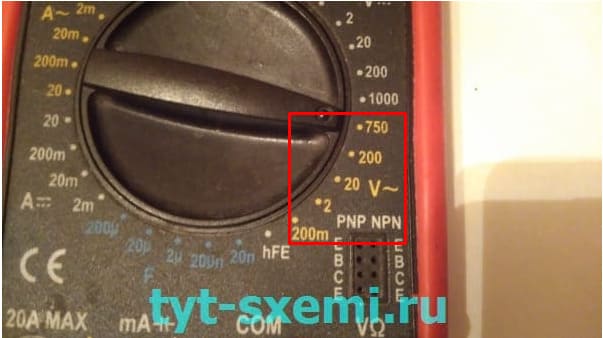

Мультиметр выставлен на измерение переменного напряжения
Если вы не понимаете примерные значения источника напряжения, то всегда необходимо ставить предел измерений устройства на максимум.
Нельзя дотрагиваться до железного основания щупов. Это небезопасно. Как можно увидеть, на фото мультиметр указывает 222 В.

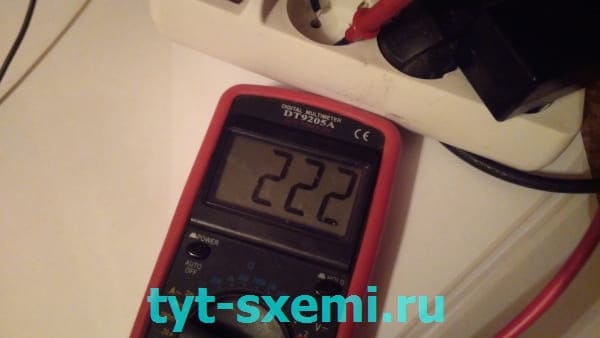

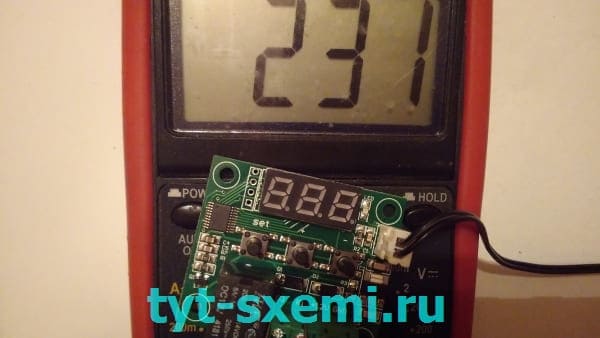

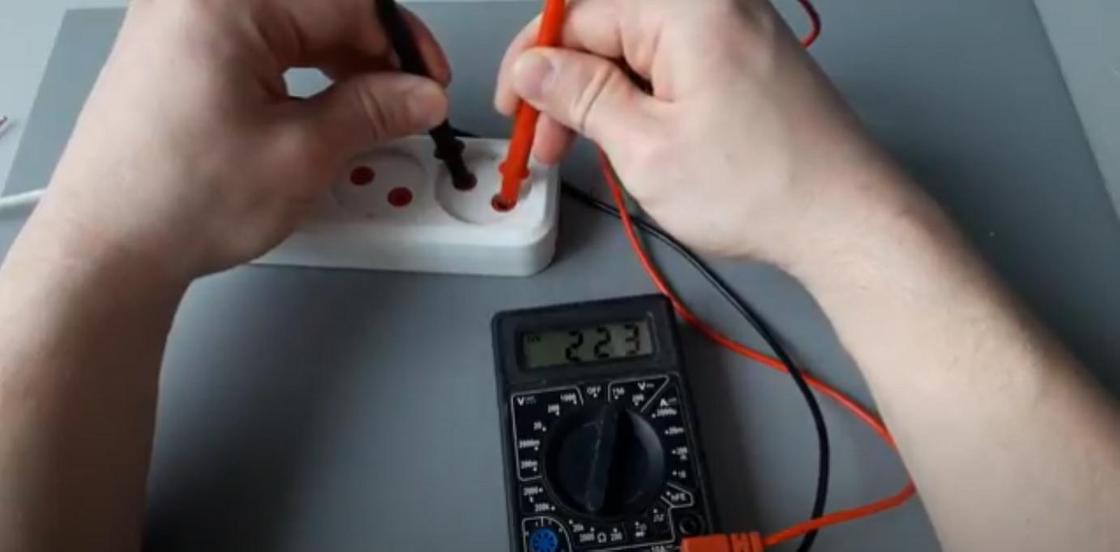

Проверка сетевого напряжения мультиметром
И вот поэтому был избран предел 750 В. Если поставить меньше — устройство покажет бесконечность, и может выйти из строя.
Измерение неизменного напряжения
Дабы измерить неизменное напряжение, необходимо переключить устройство к значку V—.

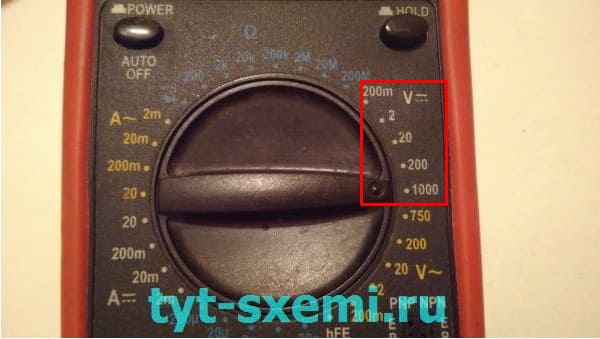

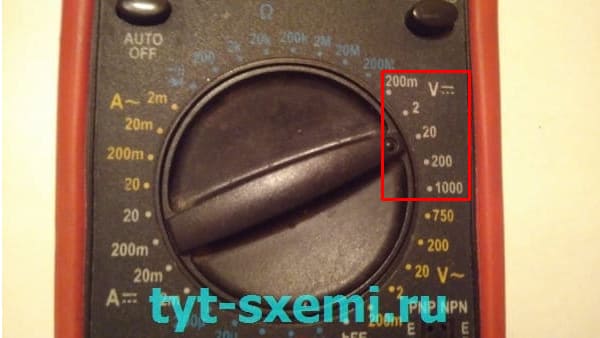

Мультиметр выставлен на измерение неизменного напряжения
Так как в приведенном примере измеряется аккумулятор 18650, то наверное его наибольшее значение не может быть выше 5 В. Потому, можно смело ставить 20 В, если вы убеждены в источнике и в собственных догадках.

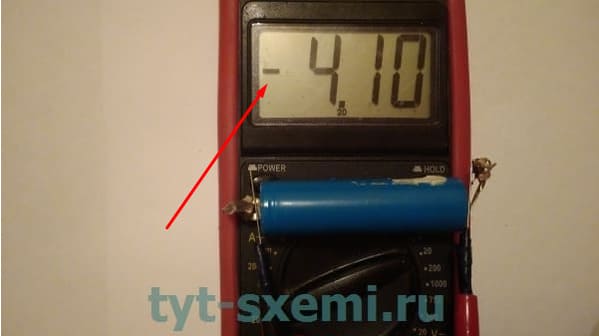

Если при измерении неизменного напряжения вы увидите символ минус перед числом(-), то это означает, что спутана полярность источника.

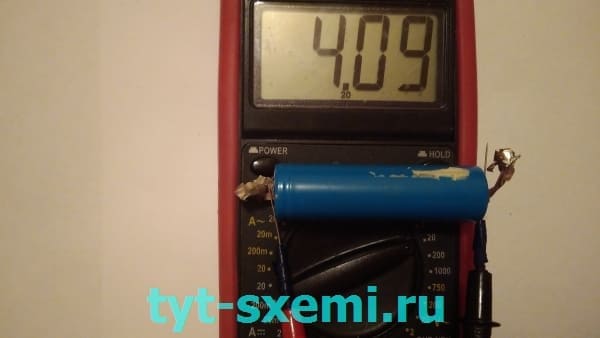

Измерение напряжения аккума
Другими словами, черный щуп, который по дефлоту это минус, подсоединен к плюсу аккума. И на красном щупе, соответственно, минус источника. Благодаря этому можно выяснить полярность неведомого источника.
Верная полярность устройства и аккума
Меняем местами щупы на аккуме на обратное, и сейчас точно знаем, где плюс у аккума, а где минус. Это очень нужная функция цифрового мультиметра. По сопоставлению с аналоговым, он не повреждается, если спутать щупы местами, и можно точно найти, где плюс и минус источника напряжения.
Проверка радиодеталей мультиметром
При помощи мультиметра можно проверить фактически всякую деталь.
Проверка диодов
Дабы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

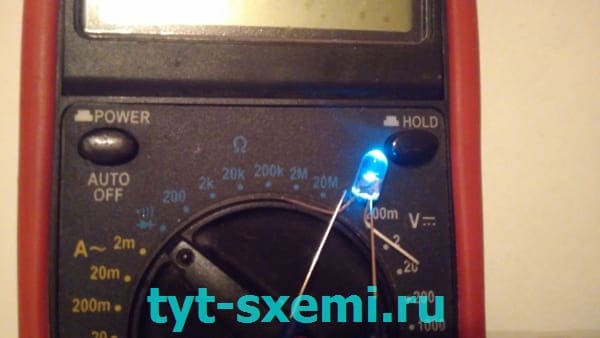

Проверка работы светодиода мультиметром
Если светодиод маленьких размеров, он зажгется. Напряжения кроны хватит зажечь маленького размера детали.
Измерение SMD диодика на плате
При проверке p-n перехода диодов при помощи прозвонки на дисплее показывается не сопротивление, а конкретно падение напряжения.
Измерение сопротивления деталей

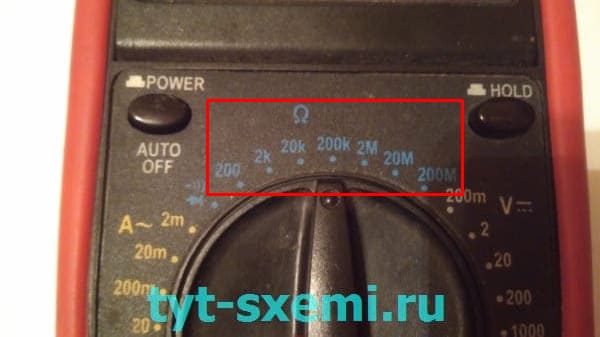

Переключаем устройство на шкалу со знаком Ω. Это измерение сопротивления.
Точка указывает предел избранного измерения. На фото избран предел 20 кОм (не 200 кОм, как показано выше).

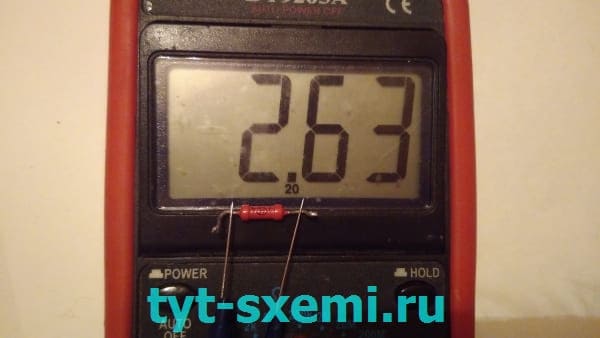

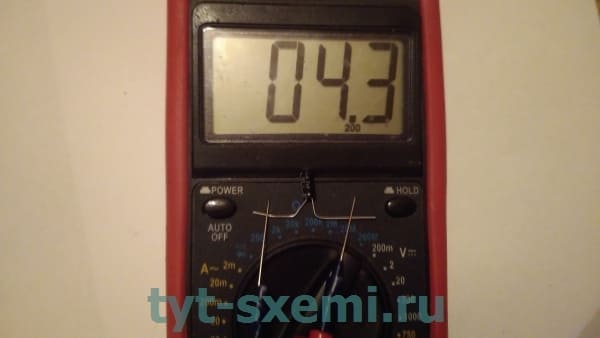

Проверка сопротивления резистора
Проверка конденсаторов

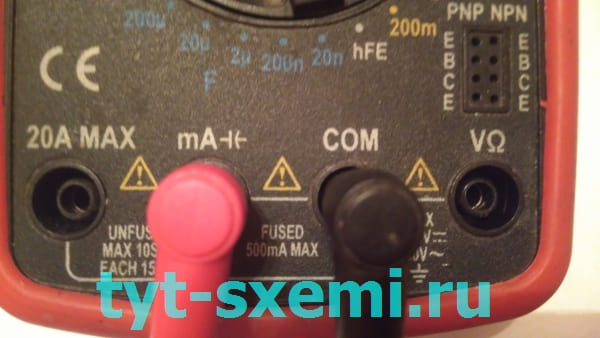

К примеру, дабы измерить емкость, необходимо поначалу переключить красный щуп в другой разъем, где обозначен конденсатор.

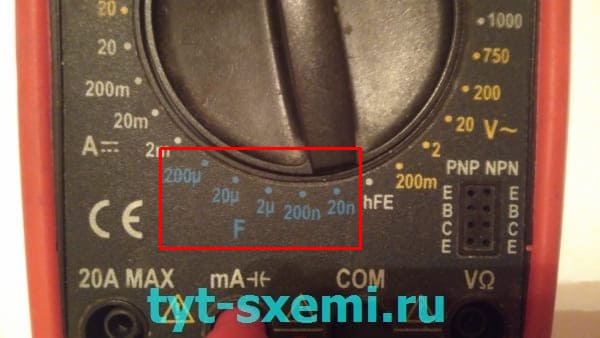

Переключаем устройство на шкалу с фарадами.
При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их поначалу необходимо разрядить, по другому можно разрушить измерительные цепи.

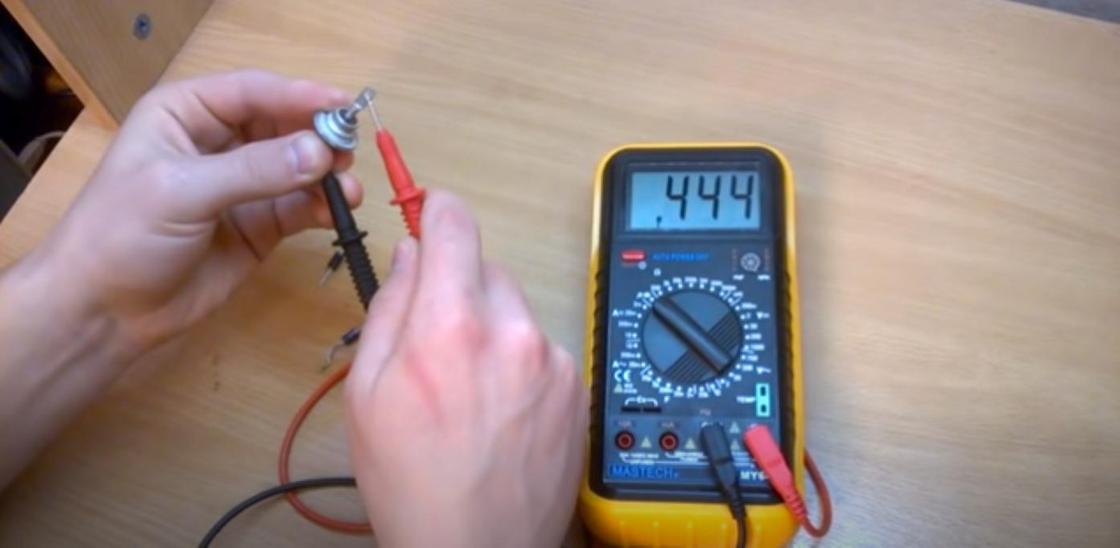

Измерение емкости конденсатора мультиметром
Другие функции мультиметра
Еще можно определять неизменный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, неизменный A—.
Для этого переключите красный щуп на гнездо, где написаны mA. Если необходимо измерить токи больше, другими словами уже амперы, то красный щуп переключается в разъем, где указаны амперы.

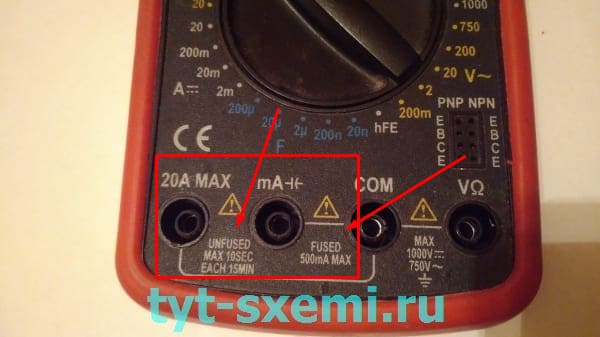

Когда находятся такие надписи как «20 A MAX 10 SEC» это означает, что можно определять токи менее 20 А не подольше 10 секунд. По другому сгорит предохранитель.
Все другие функции мультиметра зависят от его функций, цены и производителя. Можно определять частоту тока, h21э транзисторов, емкости конденсаторов и т.п.
Доработка щупов мультиметра
Очень удобны иголки на концах щупов. Они позволяют определять SMD детали. Довольно припаять обыденные иголки на концы мультимтера. Еще можно выполнить пару щупов с крокодилами, дабы можно было закрепить щупы на измеряемых проводах, либо деталях.
Мультиметр это хороший измерительный устройство. По сути, он уступает спец, таким как ESR устройствам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то идеальнее всего приобрести самый обычный и обыденный мультиметр, таковой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть комфортные подставки и подсветка монитора.
Естественно, можно приобрести и поболее совершенный, с измерением емкости конденсаторов, но шкала и точность по сопоставлению со спец устройствами будет очень низкой. Все же мультиметр нужен для оперативного и резвого измерения напряжений и проверки радиодеталей. Не надо добиваться от мультиметра высочайшей точности и богатой функциональности.
Как воспользоваться мультиметром для чайников: видео
Опытнейший электрик, который нередко работает с сетями и чинит разные устройства, в собственном арсенале непременно обязан иметь мультиметр. Этот устройство представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы поведаем, как воспользоваться мультиметром верно, какие они бывают и что необходимо учесть при работе с устройством.
Введение
Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши деньки аналоговые фактически не применяются ввиду их огромного веса и габаритов. Их издавна вытеснили цифровые устройства – они мелкие, комфортные и позволяют проводить замеры с высочайшей точностью измерений. Применять их нетрудно, в особенности если разобраться с аннотацией и уяснить правила подключения.

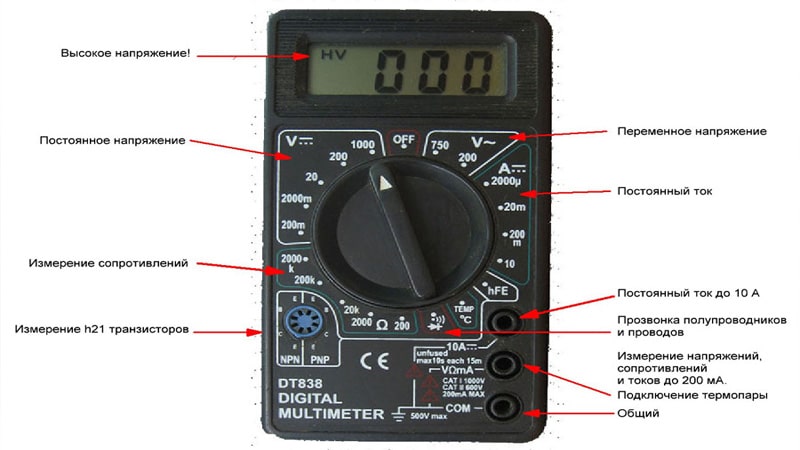

Главные обозначения на традиционном мультиметре
Дальше мы будем рассматривать цифровой устройство, так как у вас с вероятностью в 99.9% будет конкретно он. На фронтальной стороне устройства есть переключатель, его главные режимы:
- OFF. Значит, что тестер выключен и не расходует энергию.
- ACV. Включен режим работы с переменным током.
- DCV. Включен режим работы с неизменным током.
- DCA. Измерение неизменного тока.
- Ω. Режим измерения сопротивления проводника.
Переключение режимов происходит за счет поворота переключателя в подходящую позицию. В нижней либо правой части вы обнаружите три разъема, которые применяются для подключения измерительных щупов. Дабы верно воспользоваться цифровым мультиметром, для вас необходимо осознавать режимы их работы.
Внимание: черный кабель всегда врубается в com-разъем. Красный врубается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА либо мультиметр используют для измерения сопротивления. Если работа ведется с токами сильнее 200 мА, то кабель подключается к гнезду 10 ADC.
При работе непременно необходимо учесть это требование. Если вы подадите на гнездо VΩmA высочайшие токи, то устройство просто выйдет из строя. В наилучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.
Как верно измерять напряжение
Дабы осознать, как воспользоваться стрелочным мультиметром для измерения напряжения, для вас следует просмотреть видео понизу странички. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Внедрение электронного устройства еще проще – считать для вас ничего не надо. Например, необходимо померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, потому выставляете переключатель на наиблежайшее значение. Если неясно, какое напряжение в сети, то ставьте наибольшее значение и понемногу его опускайте.

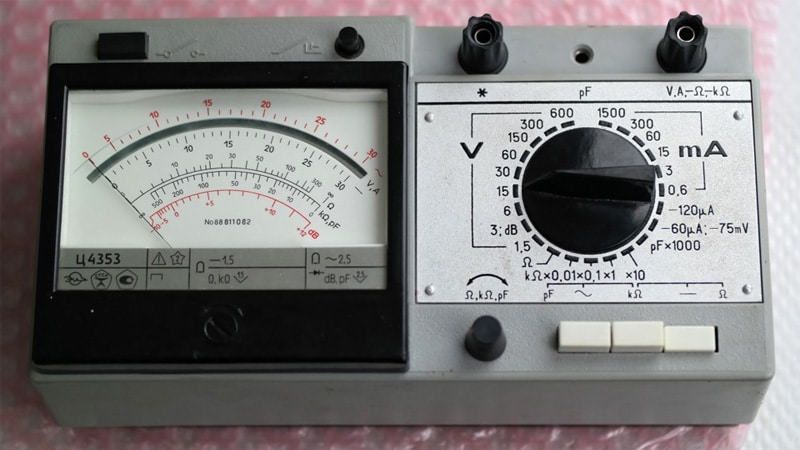

Традиционный стрелочный мультиметр
Например, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы приняли решение померить напряжение в розетке, но не понимаете, какое в ней напряжение. Поначалу вы ставите 700 вольт и снимаете показания. Устройство указывает 235 вольт. Вы осознаете, что измерения следует проводить в другом спектре и переключаетесь на 200. Следующий застыл указывает 223 вольта, что является более четким значением.
Если вы меряете напряжение в сети неизменного тока, то необходимо переключить ручку в соответственное положение. Обозначение переменного тока на мультиметре – DCV. Дальше все делается так же, как и в случае замеров при переменном токе с подбором более четкого значения. Замеры делаются при параллельном подключении, а не последовательном, другими словами на 2-ух фазах, а не на одной. Снять напряжение с 1-го провода не получится.
Внимание: при работе с электричеством будьте аккуратны. Думайте, что вы делаете, дабы не вызвать куцее замыкание и не прикоснуться к обнаженным проводам щупами.
Если для вас необходимо отыскать фазу, то можно просто применять индикаторную отвертку – она помогает отыскивать фазу в сетях 220 вольт без применения устройства. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не получится – фаза может быть всюду, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.
Как верно измерить силу тока
Измерение силы тока начинается с определения того, с каким током приходится работать: переменный либо неизменный. Для вас необходимо установить переключатель в нужное положение. Потом обусловьтесь, какая сила тока приблизительно будет в цепи. Подключите 2-ой щуп к соответственному разъему ( до 200 мА в «VΩmA», выше в разъем «10А»).
Если вы не понимаете, какая сила тока, то начинайте измерение с наибольших значений. Если на дисплее вы увидите наименьший ток, то тогда переставьте штекер в другой разъем. Если и при всем этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре , дабы осознавать, какие значения вас заинтересовывают, и работайте от наибольших к наименьшим, а не напротив.
Внимание: для измерения силы тока необходимо подсоединять устройство последовательно. Он врубается в сеть к одному кабелю, что позволяет найти значение силы тока с высочайшей точностью.

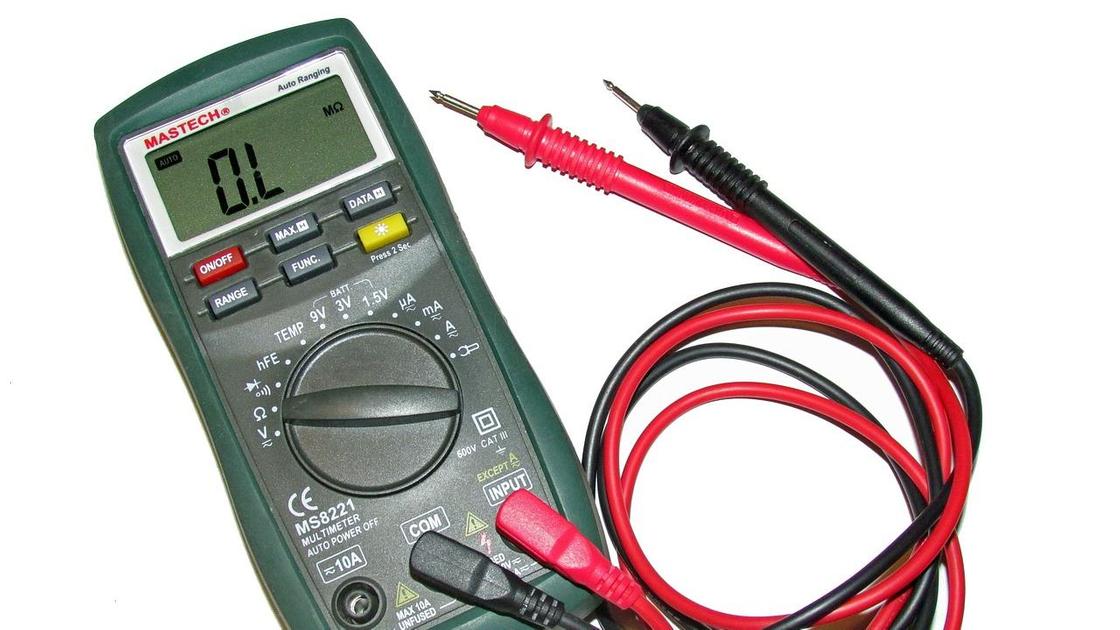

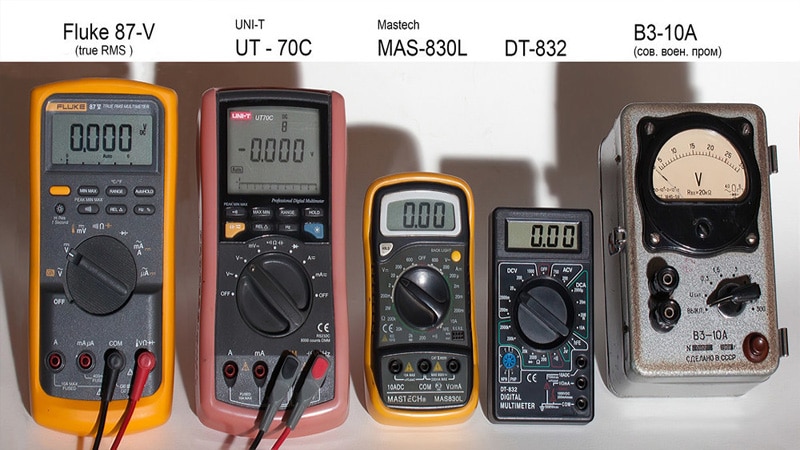

Виды мультиметров
Меряем сопротивление устройства
Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала применяется для измерения сопротивления. Тут уже не надо подбирать наибольшие характеристики – начинать измерение можно с хоть какой позиции. Мы советуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то вспять.
Если вы меряете сопротивление не отдельного элемента, а присоединенного к цепи, то непременно обесточьте ее, по другому устройство выйдет из строя либо покажет неправильные данные. Это касается всех устройств под напряжением. Если вы ремонтируете пульт от телека, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего излишнего – только устройство и само устройство.
Если вы планируете определять сопротивление в цепи автомобиля (например, проверка стартера либо генератора), то непременно отключайте аккумулятор. Почитайте о том, как воспользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает неизменный ток с напряжением в 12 вольт, потому подстраивайтесь конкретно под эти характеристики.
Как осознать, что вы меряете в неверном спектре? Если при замере на дисплее высвечивается “Over”, “Ol” либо “1”, то это значит, что снять показания не удалось, потому переключитесь на шаг выше. Если на дисплее пылает “0”, то необходимо напротив уменьшить значение.
Ничего сложного в измерениях сопротивления нет – вы гарантированно стремительно разберетесь с устройством, если изучите аннотацию и запомните несколько главных правил. Всегда начинайте измерять значения с припасом, спускаясь сверху вниз, подключайте устройство верно и смотрите за целостностью изоляции щупов, дабы не устроить куцее замыкание либо не получить удар током.
Как верно прозванивать цепи
Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в главном продвинутые ремонтники, которые занимаются восстановлением техники либо устройств. Обыкновенному человеку эти функции обычно не необходимы, но все таки вы должны осознавать, как ими воспользоваться.
Переключателем нужно избрать режим прозвонки (он обозначен треугольником с вертикальной линией либо вертикальными скобками, схожими на значок “громкость”). Потом щупами необходимо прозвонить дорожку. Если она целая, то вы услышите писк динамика .
Внимание: при прозвонке необходимо обесточивать сеть, дабы по ней вообщем не текли токи. Применять мультиметр для прозвонки сетей под напряжением запрещено – он либо покажет неправильные данные, либо выйдет из строя.
Изучите аннотацию, до того как воспользоваться устройством
В каких случаях нужно воспользоваться мультитестером в прозвоночном режиме? Если для вас необходимо найти работоспособность кабеля. Например, вы проложили пару 10-ов кабелей для LAN сети к каждому столу либо устройству, но запамятовали промаркировать их. В данном случае и можно просто найти. Для вас нужно избрать один кабель, зачистить на нем два провода и замкнуть их (например, желтоватый и зеленоватый). Позже вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленоватый и желтоватый провод. Когда тестер пискнет, то вы отыскали разыскиваемый кабель.
Мы перечислили главные правила использования мультиметром для новичков – этого полностью довольно, дабы совершать 95% всех бытовых операций. Домашнему электрику навряд ли пригодится проверка транзисторов и другие сложные функции – они необходимы только ремонтникам электроники. Потому не стоит забивать для себя голову.
Несколько советов
Ниже мы поведаем для вас несколько аспектов, которые существенно облегчат вашу жизнь при работе с устройством:
- У большинства китайских тестеров щупы очень слабые и некрепкие. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
- Всегда помните о том, что необходимо измерять от огромных значений к наименьшим. Если вы все таки запамятовали об этом правиле и устройство вышел из строя, не торопитесь расстраиваться. В нем есть плавкий предохранитель – может быть, он успел спасти плату и перегорел сам. Поменяйте его на новый. Не используйте самодельные предохранители либо проволочки – они не выручат блок в следующий раз.
- Не запамятовывайте, что устройство работает от батарейки и ее временами необходимо поменять. Если на дисплее появилась надпись Bat, то она скоро сядет.
- Переключатель можно крутить в любом направлении, но только в этом случае, если щупы не подключены к источнику напряжения. Нельзя вставить их в розетку и крутить ручку в обе стороны.
- При измерении напряжения не надо ловить фазу и ноль – можно присоединять щупы к хоть каким контактам. Если полярность будет некорректная, устройство просто покажет значение со знаком минус.
Дабы для вас было легче осваивать устройство, поглядите видео, как воспользоваться мультиметром для чайников . Этот обзор будет понятен даже новеньким .
Как воспользоваться мультиметром: универсальные советы
Время от времени очень полезно знать о функциях устройств, которые всегда понадобятся в ежедневной жизни. Желаете разобраться, как воспользоваться мультиметром без помощи других? Этот инструмент поможет как обычному юзеру, так и опытнейшему спецу проверить детали, убедиться в работоспособности техники.

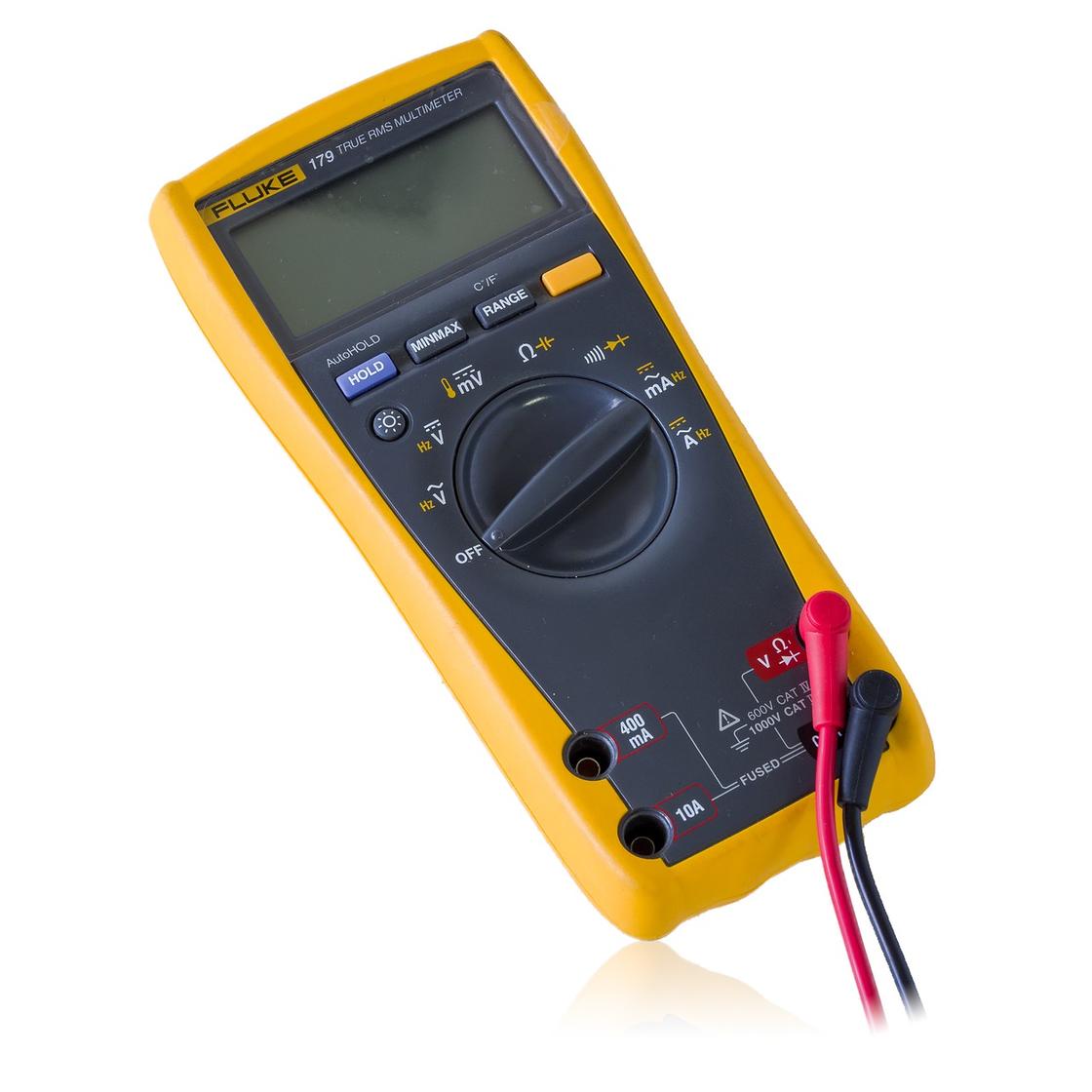

Что такое мультиметр и для каких целей он нужен
До того как изучить правила использования устройством, давайте разберемся, зачем он предназначен. Мультиметр — это измерительный тестер, комбинирующий сходу несколько функций. С его помощью вы можете измерить:
- силу переменного тока;
- сопротивление цепи;
- температуру;
- индуктивность;
- емкость;
- частоту.
Фото: Nur.kz: Original
Механизм работы мультиметра прост, и пользоваться его ресурсами может даже новичок. Самый обычный тестер, который встречается в продаже, — цифровой. Значения сходу показываются на экране в виде цифр. Старенькые аналоговые мультиметры обустроены стрелочной шкалой и практически не применяются. Подобные приборы не настолько точны, а их шкала имеет высшую долю ошибки.

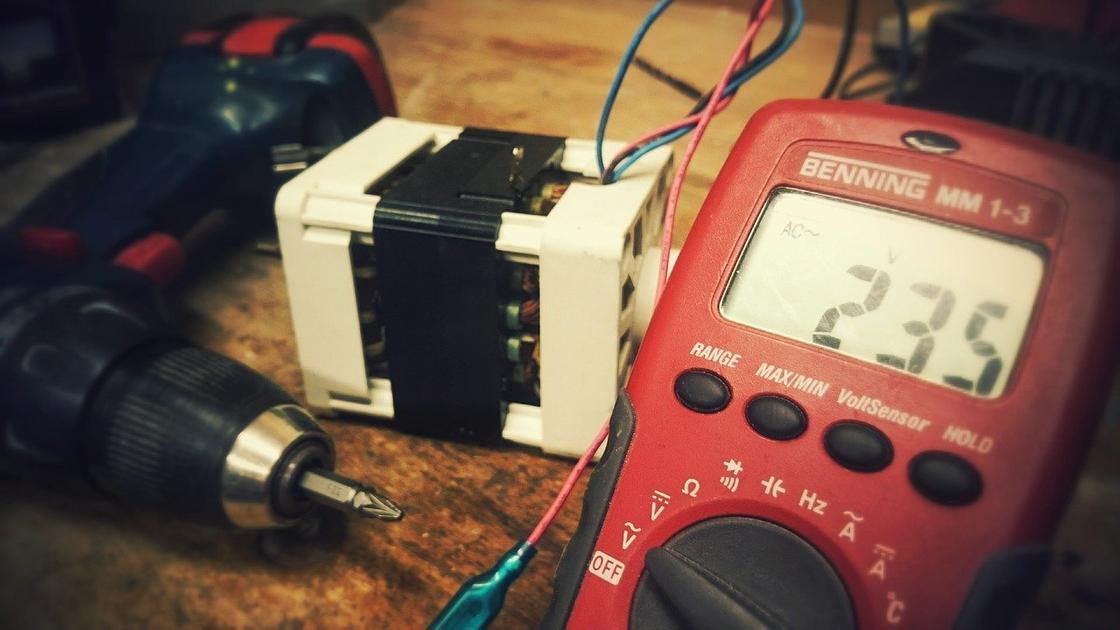

Обычная работа с мультиметром обоснована его устройством, которая фактически не отличается зависимо от производителя. На лицевой панели размещен экран, ниже — механический переключатель и разъемы для щупов. Если рассматривать более накрученные модели, тогда вы отыщите там кнопки для записи характеристик либо включения подсветки.
Фото: pixabay.com: UGC

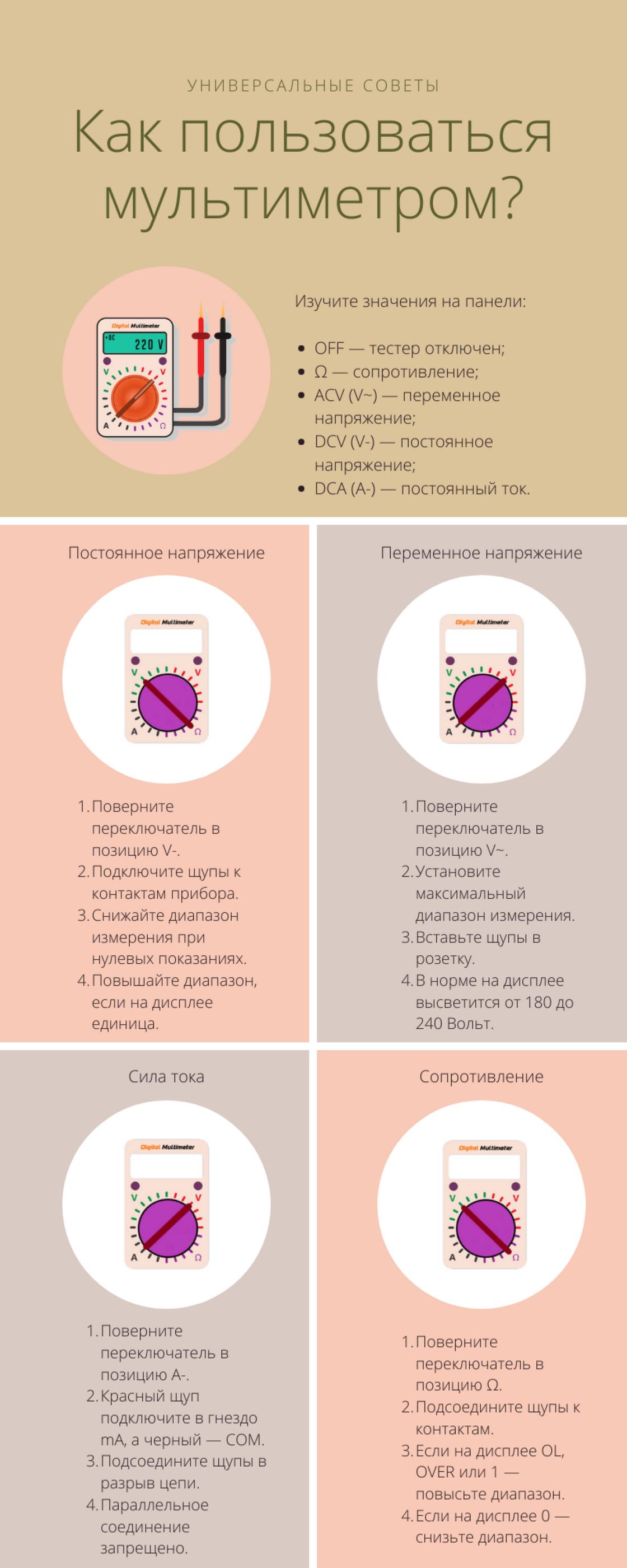

Так устроен мультиметр. Как воспользоваться устройством? Сначала изучите значения на панели. Итак:
- OFF — тестер отключен;
- Ω — сопротивление;
- ACV (V~) — переменное напряжение;
- DCV (V-) — неизменное напряжение;
- DCA (А-) — неизменный ток.
Как работает мультиметр? Щупы необходимо подсоединить к контактам измеряемого устройства, после этого на табло высветится итог. Для этого принципиально верно подключить щупы. Запомните, что:
- Черный щуп подсоединяется к разъему COM.
- Красный, зависимо от ситуации, переключается в отверстие VΩmA для измерения тока в границах нормы. А если ток выше 200 мА, тогда провод нужно переключить в позицию 10 ADC.
Фото: pixabay.com: UGC
Внедрение мультиметра поможет найти работоспособность техники либо отдельной ее детали. Например, при помощи устройства можно узнать, работает ли ТЭН в стиральной машине либо его следует поменять. Или найти силу напряжения в розетке, проверить конденсатор и транзистор.
Как воспользоваться мультиметром: советы
Тестер — это очень нужная вещь даже для домашнего мастера. Дабы найти работоспособность детали, для вас не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как использовать его в различных случаях:

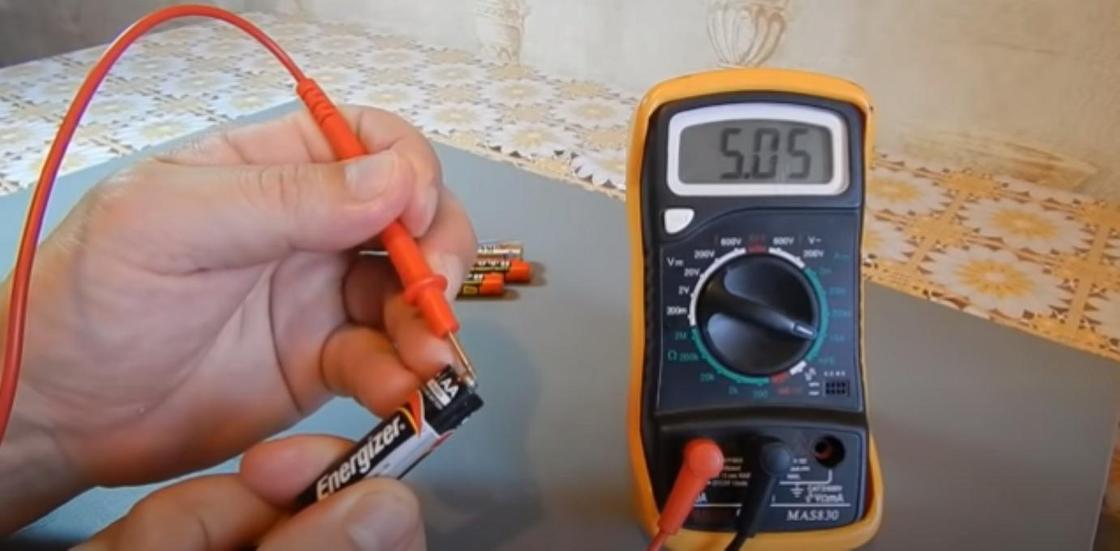

- Измерение неизменного напряжения.

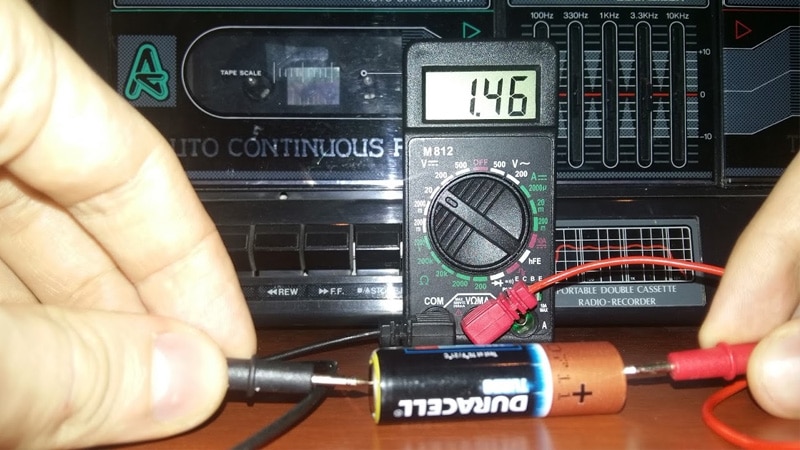

Таковой метод прекрасно подходит для измерения напряжения в розетке или проверки батареек.
Как воспользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Сейчас изберите примерное значение измерений. Лучше сходу поставьте огромное, а потом снижайте.
Щупы параллельно подведите к контактам. При неверной подводке мультиметр цифровой покажет на дисплее символ минус. Это означает, для вас необходимо поменять щупы местами.
Фото: YouTube.com/Сергей Сощенко: UGC
Когда на экране появилось значение 008, например, тогда напряжение батареек существенно ниже, чем установленный порог в мультиметре. Понижайте спектр до того времени, пока не появится 8,9. Это обычное значение, которое указывает напряжение в 9 вольт. А если на экране появилась единица, тогда спектр, напротив, необходимо увеличивать.
- Измерение переменного напряжения.
Для этой процедуры щупы не переставляйте. Как верно воспользоваться мультиметром далее? Поворотник установите в позицию V~.
На примере разглядим обыденную розетку 220 вольт. Полярность подключения значения не имеет, а вот спектр измерения установите на максимум. Воткните щупы в розетку и смотрите на экран. В норме итог должен составить от 180 до 240 вольт.

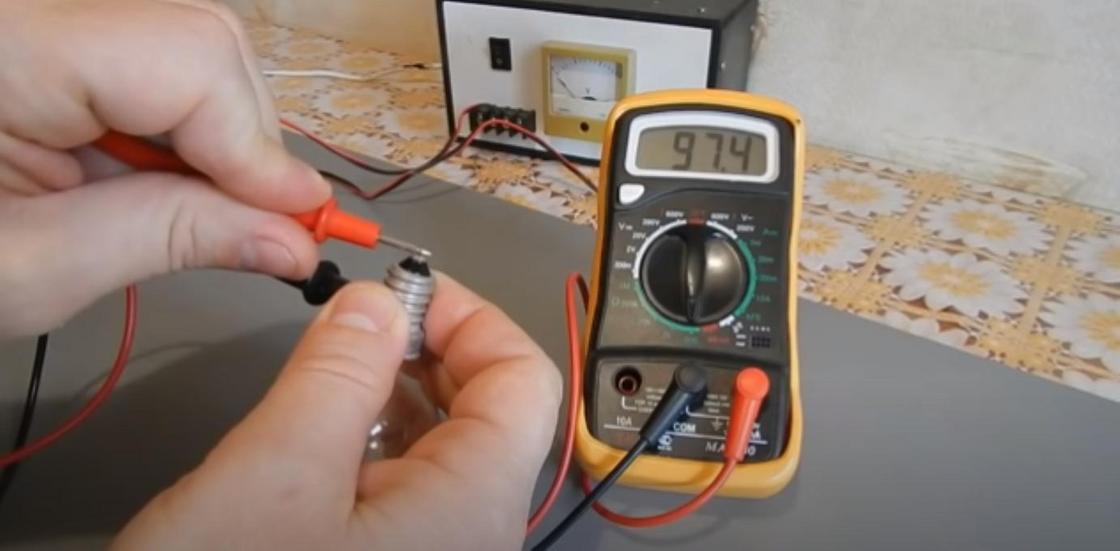

- Измерение сопротивления.
Этот метод поможет найти работоспособность техники и ее деталей. Сначала отключите измеряемый устройство от сети, по другому значение будет неточным. Переключатель поверните в позицию Ω.
Правильное использование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL либо OVER, означает, случилась перегрузка и необходимо установить больший спектр. Но если на экране вы узрели ноль, тогда нужно понизить спектр.

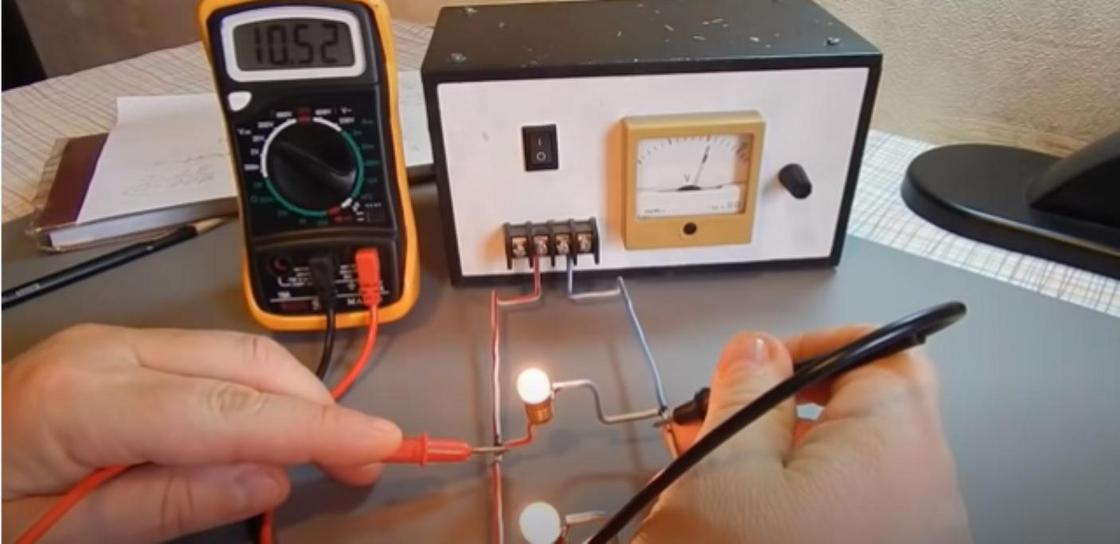

- Застыл силы тока.
Сходу скажем, что мультиметр лучше не применять для измерения диапазонов выше 10 А, по другому тестер может выйти из строя. Не считая того, принципиально придерживаться последовательности подключения.
Как воспользоваться тестером? Красный щуп подключите в гнездо mA либо 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на рисунке. Параллельное соединение запрещено, так как может вывести тестер из строя.
- Проверка радиодеталей.
На примере разглядим диодик. Для вас необходимо найти, как деталь рабочая.
Как воспользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Дальше черный щуп подведите к минусовому контакту диодика, а красный — к плюсовому.
В исправном состоянии диодик покажет цифровые характеристики. Если же деталь сгорела, тогда на экране высветится единица, а если пробита — значения меньше единицы.
- Прозвонка.

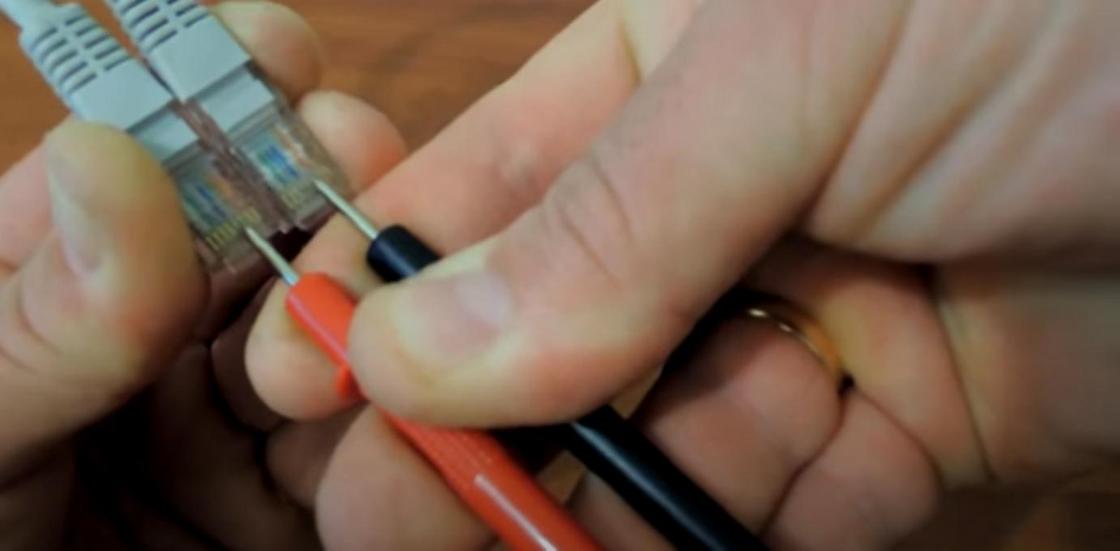

Тут на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, аннотация поможет разобраться с правильным внедрение тестера.
Дабы выяснить, нет ли в проводе обрыва цепи, изберите отделение с колокольчиком. Замкните щупы совместно. Если слышен писк — мультиметр находится в рабочем состоянии. Сейчас подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, означает, есть обрыв и провод неисправен.
Фото: YouTube.com/Tonurwator: UGC
Придерживаясь нехитрых правил, вы можете просто проверить детали и технику на работоспособность. Фортуны!
