Домашнему мастеру временами нужно провести измерения характеристик цепей. Проверить какое напряжение сейчас в сети, не перетерся ли кабель и т.д. Для этих целей есть маленькие приборы — мультиметры. При маленьких размерах и цены они позволяют измерить разные электрические характеристики. О том как воспользоваться мультиметром и побеседуем далее.

Наружное строение и функции

В ближайшее время спецы и радиолюбители в главном пользуются электронными моделями мультиметров. Это не означает, что стрелочные совершенно не применяются. Они неподменны когда из-за сильных помех электронные просто не работают. Но почти всегда дело имеем конкретно с цифровыми моделями.

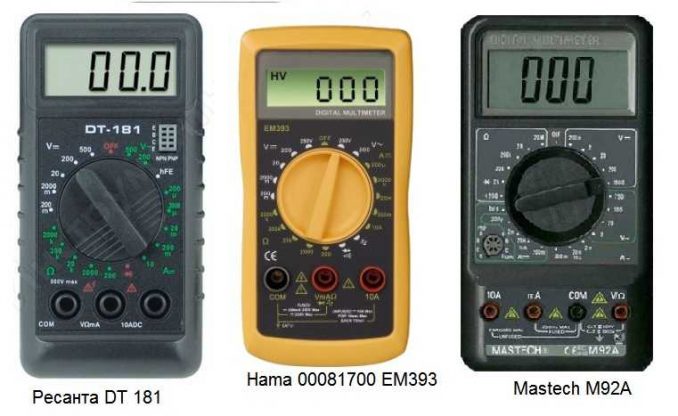

Есть различные модификации этих измерительных устройств с разной точностью измерений, различным функционалом. Есть автоматические мультиметры, в каких переключатель имеет всего несколько положений — им выбирают нрав измерения (напряжение, сопротивление, сила тока) а пределы измерения устройство выбирает сам. Есть модели, которые могут быть связаны с компом. Данные измерений они передают сходу на компьютер, где их можно сохранить.

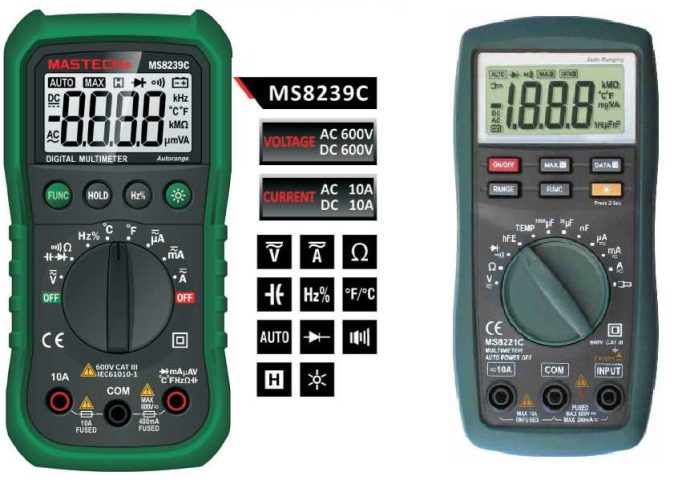

Автоматические мультиметры на шкале имеют только виды измерений

Но большая часть домашних мастеров пользуются дешевыми моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра указывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего использования эти новые способности некритичны. Работа со всеми этими моделями не достаточно чем отличается, так что будем гласить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как воспользоваться мультиметром, изучим его строение. Электронные модели имеют маленькой жидкокристаллический экран, на котором показываются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он крутится вокруг собственной оси. Той частью, на которой нанесена красноватая точка либо стрелка, он показывает на текущий тип и спектр измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их спектр.

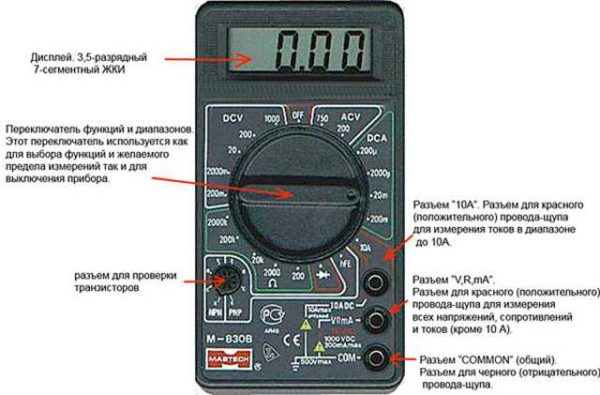

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. Зависимо от модели гнезд бывает два либо три, щупов всегда два. Один положительный (красного цвета), 2-ой отрицательный — темного. Черный щуп всегда подключается к разъему, подписанному «COM» либо COMMON либо который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, заморочек не появляется, если гнезд три, нужно в аннотации прочитать, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. Почти всегда красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем нужен, если определять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

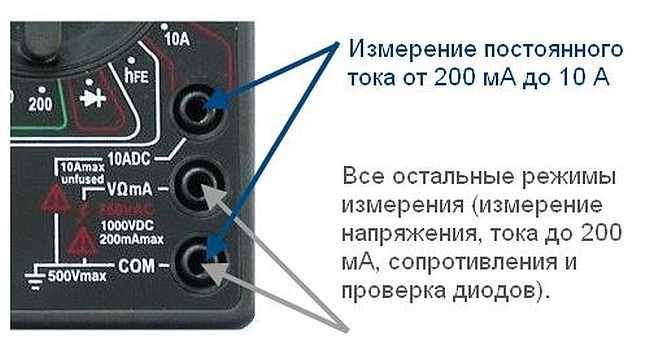

Куда подключать щупы мультиметра

Есть модели тестеров, в каких гнезда размещены не справа, а понизу (к примеру, мультиметр Ресанта DT 181 либо Hama 00081700 EM393 на рисунке). Различия при подключении в данном случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в последнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут размещаться снизу

Есть модели с 4-мя разъемами. В данном случае два гнезда для измерения тока — одно для микротоков (наименее 200 мА), 2-ое для силы тока от 200 мА до 10 А. Уяснив что и зачем имеется в приборе, можно начинать разбираться как воспользоваться мультиметром.

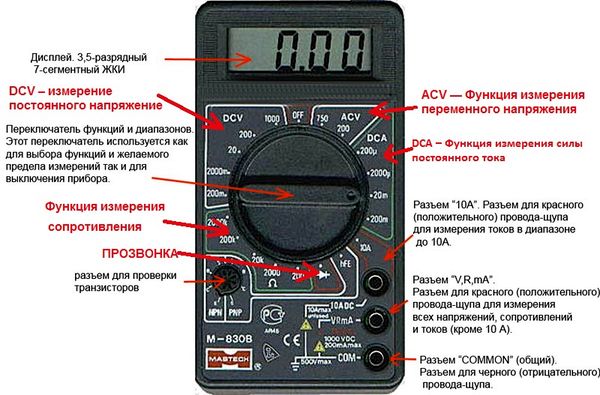

Положение переключателя

Режим измерений находится в зависимости от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белоснежным либо красным цветом. Вот этот конец и показывает на текущий режим работы. В некоторых моделях переключатель изготовлен в виде усеченного конуса либо имеет один край заостренный. Этот острый край тоже является указателем. Дабы работать было проще, можно на этот указывающий край нанести колоритную краску. Это может быть лак для ногтей либо какая-то стойкая к истиранию краска.

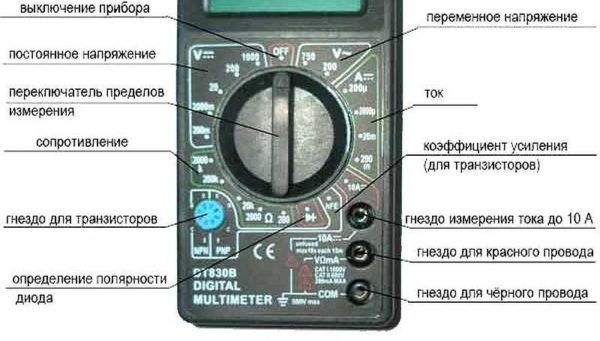

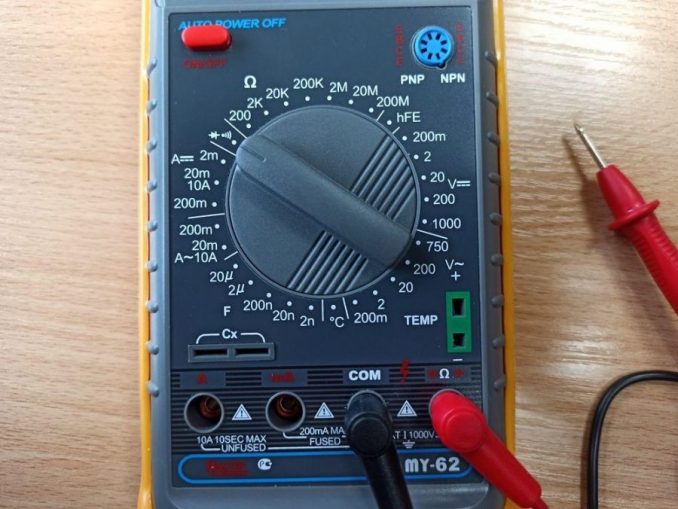

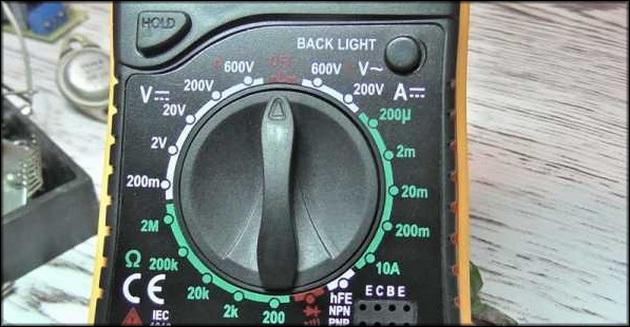

Положение переключателя диапазонов измерений на мультиметре

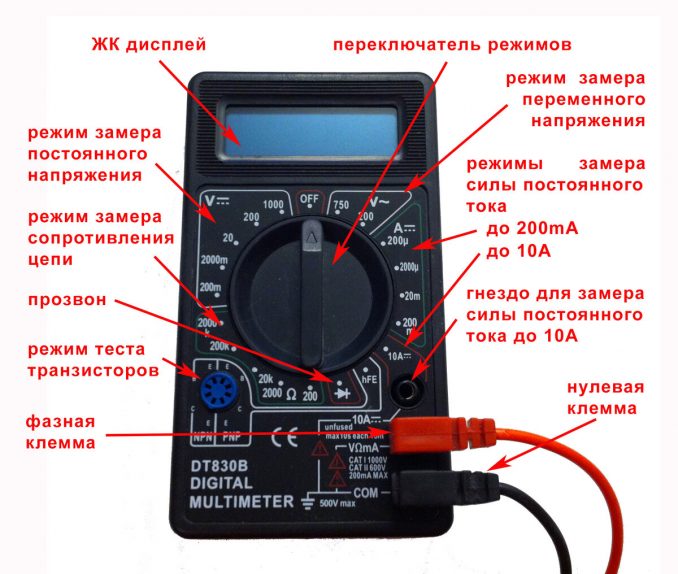

Поворотом этого переключателя вы изменяете режим работы устройства. Если он стоит вертикально ввысь, устройство выключен. Не считая этого есть следующие положения:

• V с волнистой чертой либо ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение неизменного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой либо надпись DCV (слева от положения выключено) — для измерения неизменного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их предназначение нужно находить в аннотации к определенному устройству.

Измерения

Использование электронным тестером комфортно тем, что не нужно находить подходящую шкалу, считать деления, определяя показания. Они высветятся на дисплее с точностью до 2-ух символов после запятой. Если измеряемая величина имеет полярность, то отобразится и символ «минус». Если минуса нет, значение измерения положительное.

Как измерить сопротивление мультиметром

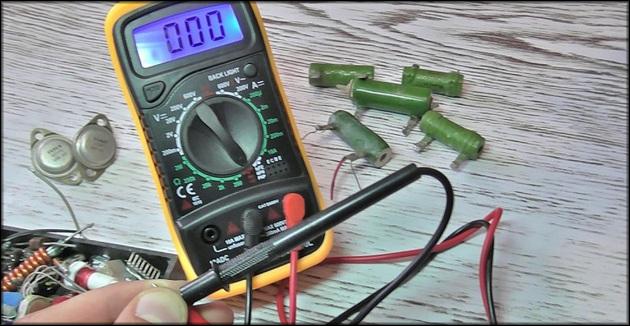

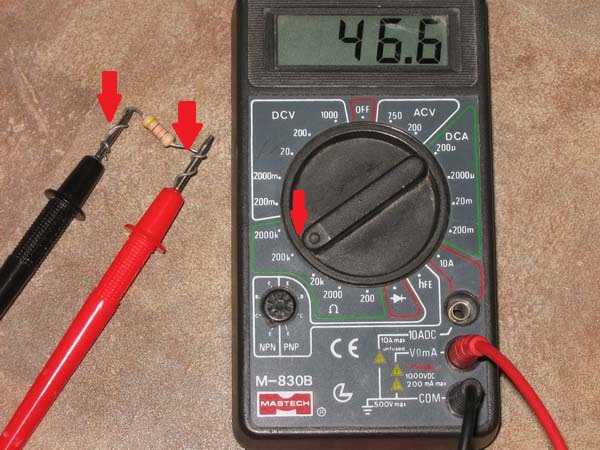

Для измерения сопротивления переводим переключатель в зону обозначенную буковкой Ω. Избираем хоть какой из диапазонов. Один щуп прикладываем к одному входу, 2-ой — к другому. Те числа, которые высветятся на экране и есть сопротивление измеряемого вами элемента.

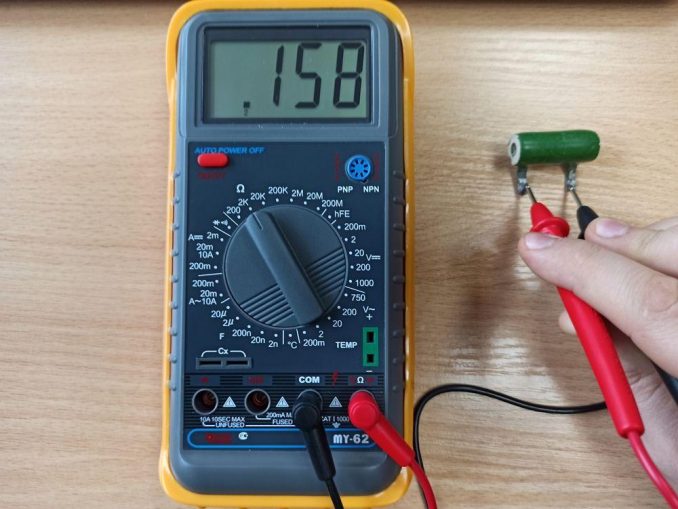

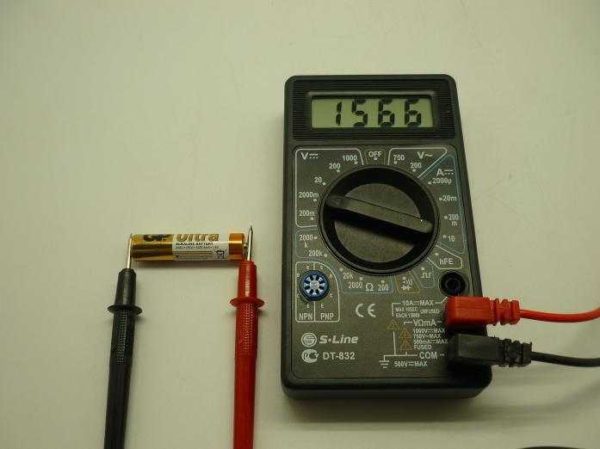

Как воспользоваться мультиметром для измерения сопротивления

Время от времени на дисплее показываются не числа. Если «выскочил» 0, означает нужно поменять спектр измерений на наименьший. Если высветились слова «ol» либо «over», стоит «1», спектр очень мал и его нужно прирастить. Вот и все хитрости измерения сопротивления мультиметром.

Как измерить силу тока

Дабы избрать режим измерения нужно поначалу обусловиться ток неизменный либо переменный. С измерением характеристик переменного тока могут быть препядствия — этот режим есть далековато не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — изменяется только положение переключателя.

Неизменный ток

Итак, определившись с типом тока, выставляем переключатель. Дальше нужно решить, в какое гнездо подключать красный щуп. Если даже примерно не понимаете какие значения стоит ждать, дабы случаем не сжечь устройство, лучше поначалу установить щуп в верхнее (последнее левое в других моделях) гнездо, которое подписано «10 А». Если показания будут маленькими — наименее 200 мА, переставите щуп в среднее положение.

Точно также дело обстоит и с выбором спектра измерений: поначалу выставляете самый наибольший спектр, если он оказывается очень огромным, переключаете на следующий наименьший. Так до того времени, пока не увидите показания.

Как подключать мультиметр для измерения неизменного тока

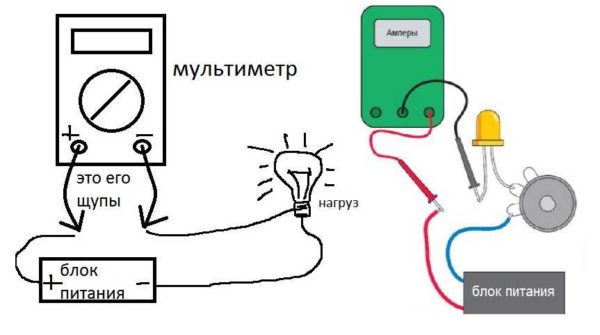

Для измерения силы тока устройство должен врубаться в разрыв цепи. Схема подключения дана на рисунке. В этом случае принципиально красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не запамятовывайте при измерении, что питание в есть, работайте аккуратненько. Не касайтесь руками неизолированных концов щупа либо частей цепи.

Переменный ток

Испробовать режим измерения переменного тока можно на хоть какой нагрузке, присоединенной к бытовой электросети и найти таким макаром потребляемый ток. Так как и в данном режиме устройство нужно включать в разрыв цепи, с этим могут появиться трудности. Можно, как на рисунке ниже выполнить особый шнур для измерений. На одном конце шнура вилка, на другом — розетка, один из проводов разрезать, на концы прикрепить два разъема WAGO. Они неплохи тем, что позволяют также зажать щупы. После того, как измерительная схема собрана, приступаем к измерениям.

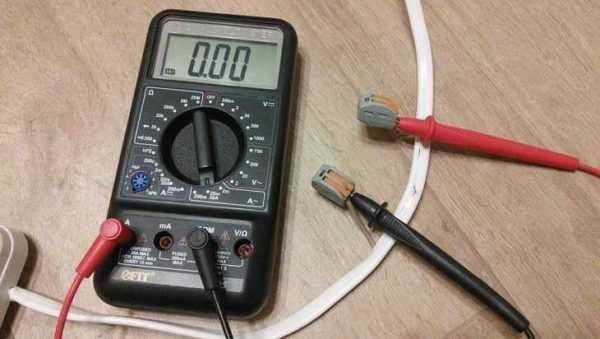

Измерение переменного тока электронным мультиметром

Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести устройство из строя. В наилучшем случае сгорит плавкий предохранитель, в худшем — повредится «внутренность». Поэтому действуем по предложенной выше схеме: поначалу ставим наибольший предел, позже равномерно уменьшаем. (не забываем про перестановку щупов в гнездах).

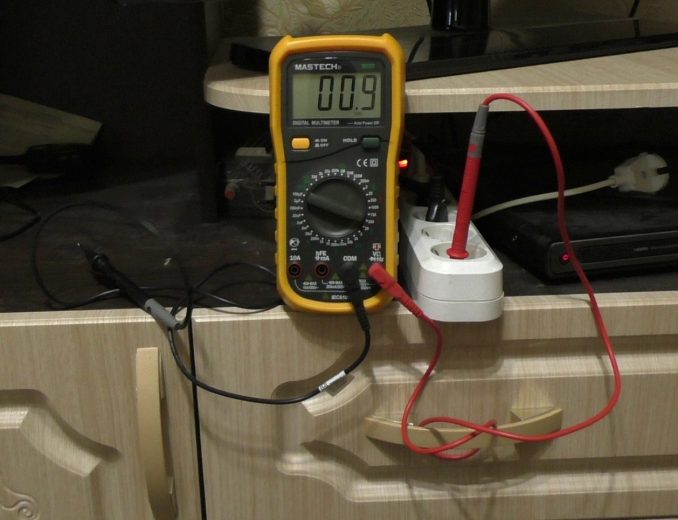

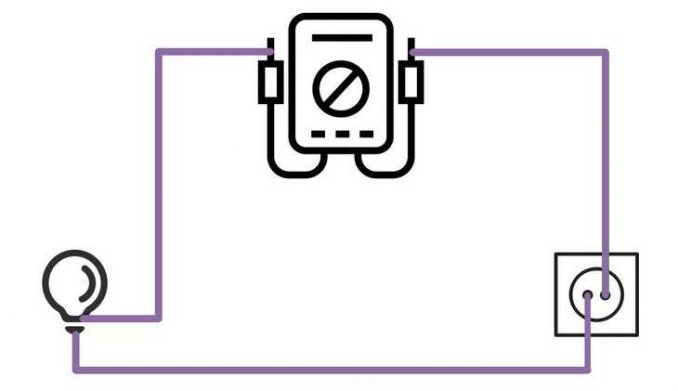

Схема измерения переменного тока

Сейчас все готово. Поначалу к розетке подключаем нагрузку. Можно настольную лампу. Вилку вставляем в сеть. На дисплее возникают числа. Это и будет потребляемый лампой ток. Таким же образом можно измерить потребляемый ток для любого устройства.

Измерение напряжения

Напряжение также бывает переменным либо неизменным, соответственно, избираем требуемое положение. Подход к выбору спектра здесь таковой же: если не понимаете чего нужно ждать, ставите наибольший, равномерно переключая на наименьшую шкалу. Не запамятовывайте инспектировать верно ли подключены щупы, в те ли гнезда.

В этом случае измерительный устройство подключается параллельно. Для примера можно измерить напряжение аккума либо обыкновенной батарейки. Выставляем переключатель в положение режим измерения неизменного напряжения, так как ожидаемое значение знаем, избираем подходящую шкалу. Дальше щупами касаемся батарейки с 2-ух сторон. Числа на дисплее и будут тем напряжением, которое выдает этот элемент питания.

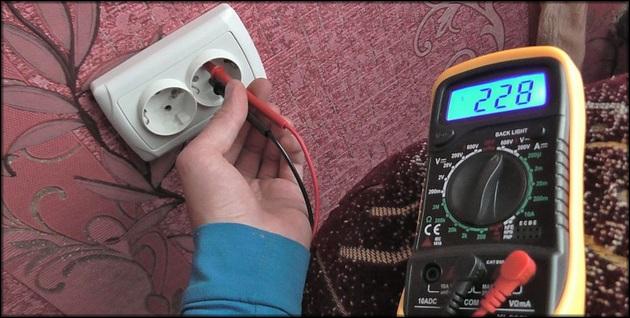

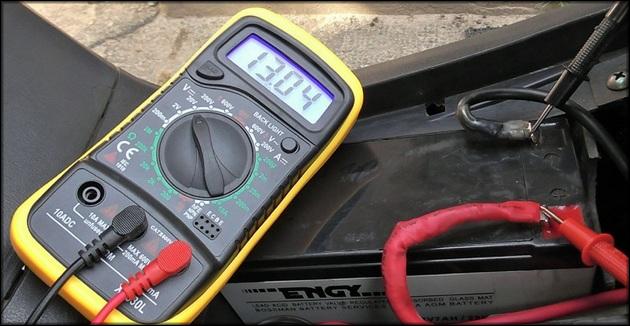

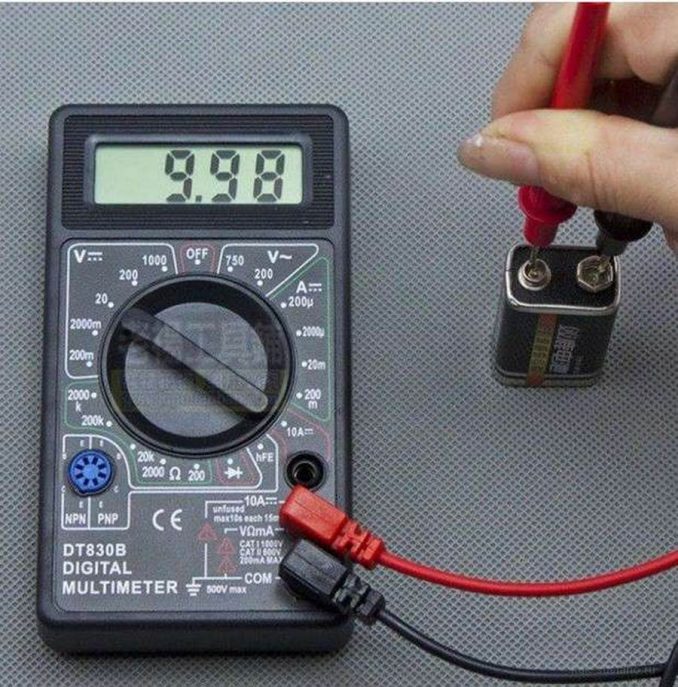

Как воспользоваться мультиметром для измерения напряжения

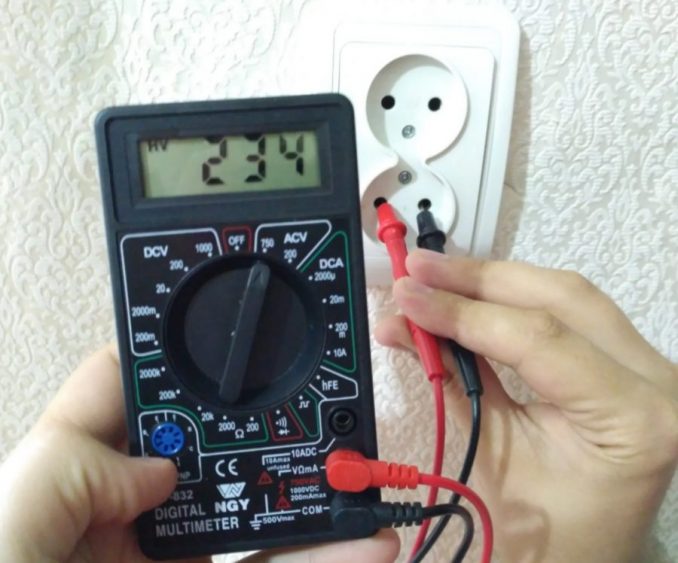

Как воспользоваться мультиметром для измерения переменного напряжения? Да точно также. Только верно избрать предел измерений.

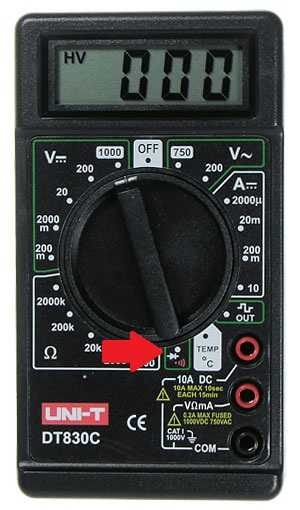

Прозвонка проводов при помощи мультиметра

Эта операция позволяет проверить целостность проводов. На шкале находим символ прозвонки — схематическое изображение звука (смотрите на рисунке, но там режим двойной, а может быть только символ прозвонки). Такое изображение выбрано так как если провод целый, устройство издает звук.

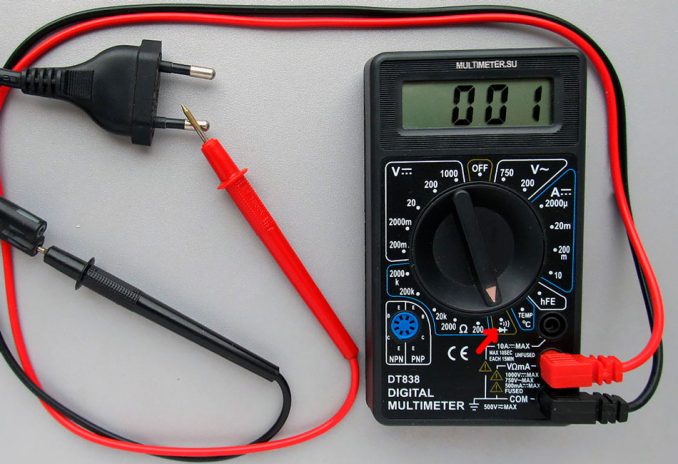

Режим прозвонки на шкале измерений мультиметра

Ставим переключатель в необходимое положение, щупы подключены как обычно — в нижнее и среднее гнездо. Прикасаемся одним щупом к одному краю проводника, другим — к другому. Если слышим звук, провод целый. В общем, видите ли, воспользоваться мультиметром нетрудно. Все просто уяснить.

Как воспользоваться мультиметром

У каждого электрика, также у многих владельцев домов либо квартир, имеется схожий устройство. Он нужен для того, дабы проверить куцее замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши деньки. Они пришли на смену аналоговым, стрелочным устройствам, как более многофункциональные и поболее надежные. Их цена соизмерима со ценой стрелочных устройств, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего устройства. Наличие подобного элемента делает устройство довольно уязвимым по отношению к наружным, в особенности механическим воздействиям.

Многофункциональные способности

Цифровые электронные приборы пользуются в наши деньки большой популярностью, как посреди профессионалов, так и посреди радиолюбителей. Это совершенно не значит, что стрелочные приборы совершенно не используются. По сути это не так, так как некоторые виды измерений лучше выслеживать при помощи стрелочных устройств. В главном это касается разных научных лабораторий, а на бытовом уровне все перебегают на маленькие, но функциональные цифровые приборы.

Автоматические мультиметры на шкале имеют только виды измерений

В наше время можно найти хоть какой цифровой устройство, с набором всех нужных функций. В главном применяется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными способностями некоторых моделей пользуются радиолюбители, которым нужно определять и другие значения характеристик электрических цепей. Если поначалу выпускались приборы с ручным переключением функций и пределов, то на данный момент больше встречаются модели с автоматическим управлением. Другими словами, на корпусе устройства может находиться всего пара кнопок, при помощи которых выбираются измеряемые значения, также их пределы. Это значит, что работой всего устройства управляет процессор по специальной программке. Есть также приборы, которые можно подключать к компу, как к устройству, на котором сохраняется измеряемая информация долгое (сколько нужно) время. Разные модели отличаются также классом точности.

Обычно, домашние мастера пользуются дешевыми устройствами, владеющими средним набором функций и точности измерений. Более широкие многофункциональные способности просто ни к чему, тем паче что измерения проводятся не так и нередко. Независимо от класса устройства, воспользоваться ими довольно легко, а механизмы работы ничем не отличаются.

Особенности строения

Дабы начать воспользоваться этим электронным устройством, нужно изучить его функции и предназначение всех переключателей и разъемов, которые размещаются на фронтальной (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин показываются на маленьком жидкокристаллическом мониторе. Обычно, под экраном размещается переключатель, который крутится (не без помощи других) вокруг собственной оси. На нем имеется стрелка, указывающая на избранный спектр измерений.

Вокруг переключателя имеются отметки в виде знаков, цифр и символов, которые охарактеризовывают тип измеряемой величины и ее значение.

Общее устройство мультиметра

В нижней части устройства размещаются разъемы, к которым подключаются измерительные щупы устройства, представляющие маленькие отрезки проводов. С одной стороны этих проводов размещаются железные наконечники, отлично изолированные, а на другом конце этих проводов размещаются контакты, в виде штырей, которые предназначаются для включения в гнезда устройства. Щупов всего два и они имеют различную расцветку: один черный, а 2-ой красный. Черный щуп всегда врубается в разъем «COM», который является общим для всех типов измерений. Красный врубается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп врубается в то гнездо, которое предназначается для измерения определенных значений. К примеру, напряжение может измеряться при подсоединении к гнезду «V», если при помощи переключателя диапазонов выставлено измерение напряжения. Обычно, токи измеряются при включении в другое гнездо, в особенности при измерении огромных токов до 10 А и больше, если на это рассчитан функционал устройства.

Куда подключать щупы мультиметра

Обычно, в самых дешевеньких устройствах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Потому на лицевой части устройства может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Размещение гнезд, зависимо от производителя, может отличаться, потому гнезда могут размещаться, как горизонтально, так и вертикально.

Гнезда для подключения щупов на мультиметрах могут размещаться снизу

Более многофункциональные приборы имеют 4 гнезда для подключения щупов, при всем этом токи измеряются раздельно, как до 200 mA, так и до 10 либо 20 А включительно. Во всяком случае, на лицевой части устройства имеется довольно инфы для того, дабы верно воспользоваться устройством.

Переключатель диапазонов

Зависимо от того, какие измерения планируется проводить, нужно позаботиться о том, дабы переключатель диапазонов был установлен в соответственное положение. На переключателе имеется или стрелочка, или точка, которые следует установить перед пределом измерений. Если стрелочка не достаточно приметная, ее можно выкрасить, к примеру, красным лаком для ногтей, что сделает устройство более комфортным в применении.

Положение переключателя диапазонов измерений на мультиметре

На корпусе изделия также имеется маленький выключатель на 2 положения, служащий для включения/выключения устройства.

При помощи подобного устройства допустимо определять:

• Переменное напряжение, которое отмечено на приборе, как ACV либо просто «V» с волнистой линией.
• Неизменное напряжение, с отметкой DCV либо просто «V» с прямой линией.
• Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевенькие приборы могут определять данный параметр.
• Неизменный ток, с обозначением «I» и прямой линией.
• Сопротивление. Обозначается «Ом» либо при помощи специального знака.

Любая, раздельно взятая модель, может иметь набор дополнительных функций, таких, как измерение характеристик транзисторов, диодов, конденсаторов и т.д. В главном, это нужно для радиолюбителей либо других профессионалов, которым нужно определять намного больше характеристик электрических цепей либо схем.

Процесс измерения

Электронные приборы комфортные тем, что они выводят на экран информацию, комфортную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных устройствах. При всем этом точность показания довольно высочайшая, так как после запятой высвечивается одна и поболее цифр. Устройство также в автоматическом режиме определяет полярность напряжения либо тока, которые находятся на щупах устройства при измерении.

Измерение сопротивлений

Прежде всего следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное особым значком. Стрелочку необходимо установить в хоть какое положение, если непонятно значение сопротивления. После чего к щупам подключается измеряемое сопротивление, а на дисплее монитора появятся числа, надлежащие реальному значению сопротивления.

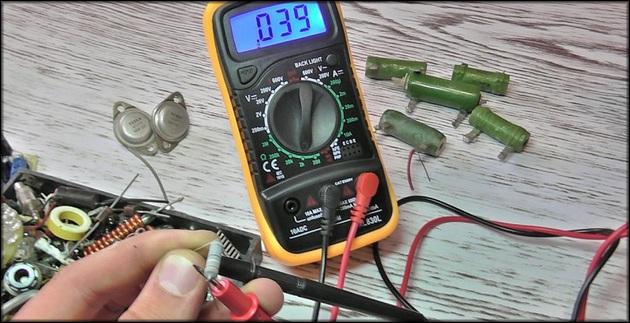

Как воспользоваться мультиметром для измерения сопротивления

Если сопротивление элемента непонятно, то на дисплее может не высветиться его значение. В таком случае, следует поменять спектр измерения или в наименьшую, или в огромную сторону. Если сопротивление очень огромное, то устройство навряд ли сумеет его измерить и на дисплее навряд ли появится настоящее значение, как к примеру, при измерении сопротивления электрической проводки.

Измерение силы тока

Как понятно, существует переменный и неизменный ток. В каждом доме есть, как те, так и другие источники тока, также их потребители. У дешевеньких моделей может не быть пределов измерения переменного тока, а напрасно, так как в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как фактически все бытовые приборы рассчитаны для работы в сети переменного тока.

Измерение неизменного тока

Прежде всего следует обусловиться с типом тока, а потом переключатель диапазонов переводится в область измерения неизменного тока. Если неведома сила тока, то лучше начать измерения на наибольшем спектре в 10 либо 20А, по другому устройство можно вывести из строя.

Как подключать мультиметр для измерения неизменного тока

Измерение силы тока осуществляется по определенной схеме, так как щупы врубаются в разрыв цепи, как обозначено на рисунке выше. Обычно, с неизменным током больше связаны радиолюбители и автомобилисты, также электрики, работающие в разных сферах индустрии.

Измерение переменного тока

Нередко приходится определять потребление электричества разными бытовыми устройствами, в особенности на шаге полгого ремонта электрической сети. Устройство также врубается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Дабы это выполнить, необходимо пользоваться дополнительными проводами, при всем этом следует держать в голове о безопасности, так как переменный ток довольно небезопасен, тем паче напряжением 220 вольт.

Измерение переменного тока электронным мультиметром

Потом следует выставить предел измерения. Дабы не навредить устройству, измерения проводятся на спектре 10 либо 20 А, тем паче что бытовые электроприборы потребляют значимый ток, владея мощностью до 1 кВт.

Схема измерения переменного тока

На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к устройству. 2-ой конец устройства также подключается к розетке. По этой же схеме можно измерить ток употребления любого бытового устройства, подключив его по схеме заместо лампочки.

Измерение напряжения

Напряжение, как и ток, бывает переменным и неизменным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы устройства конкретно в розетку. Для этого поначалу ставят переключатель в положение измерения переменных напряжений, выбирая спектр, превосходящий напряжение электрической сети в 220 V. Это может быть 750 V либо 1000 V, зависимо от модели.

Как воспользоваться мультиметром для измерения напряжения

Измерение неизменного напряжения соответствует такому же порядку, только переключатель необходимо установить в положение измерения неизменных напряжений.

Потому непроблематично измерить напряжение на обыкновенной батарейке либо на аккуме, довольно верно избрать предел измерений.

Прозвонка цепи

Существует в приборе и схожая функция, при помощи которой просто найти целостность проводов либо других частей электрических схем, к примеру, целостность лампочек накаливания.

Режим прозвонки на шкале измерений мультиметра

Целостность цепи определяется по звуковому сигналу, который генерируется устройством. Не считая этого на экране высвечивается реальное сопротивление цепи.

В общем, воспользоваться таким устройством намного проще, по сопоставлению со стрелочным, главное – это отлично изучить аннотацию, также советы, изложенные в этой статье.

Аннотация по эксплуатации мультимета XL830L

Цифровые мультиметры являются надежными ассистентами в различных сферах, связанных с электроснабжением, проектированием и ремонтом электроники.

Статья — это подробный обзор цифрового мультиметра XL830L, его способностей, технических черт и правил эксплуатации.

Комплектация

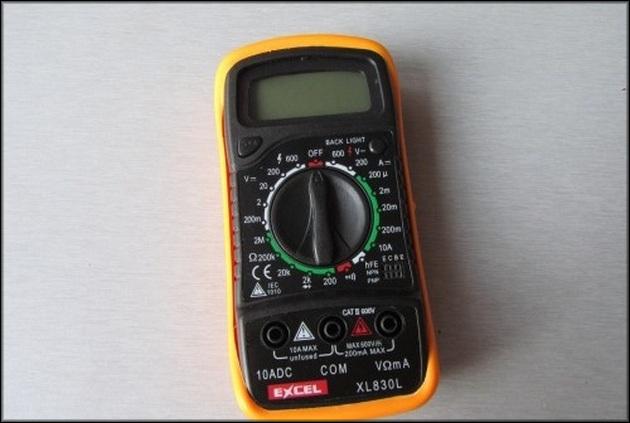

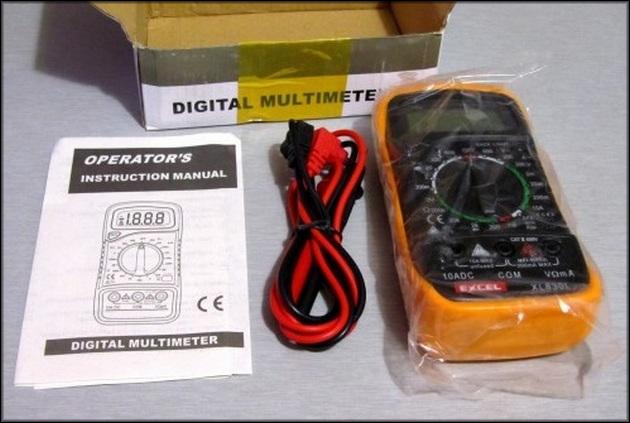

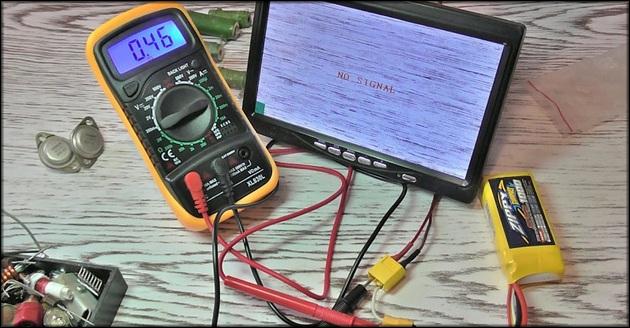

Мультиметр XL830L поставляется в картонной упаковке с изображением устройства и главных черт. При заказе почтой, дополнительно упаковывается в еще одну картонную коробку с надписью «DIGITAL MULTIMETER». В набор заходит следующее:

1. Сам устройство.
2. Набор контрольных щупов.
3. Аннотация на британском языке.

Предположительно, из-за огромного количества заказов из Рф, производитель стал комплектовать устройство управлением юзера на российском языке. Также в комплекте имеется батарейка «Крона», напряжением 9 вольт. Она помещена в свой отсек и подключена.

Внешний облик

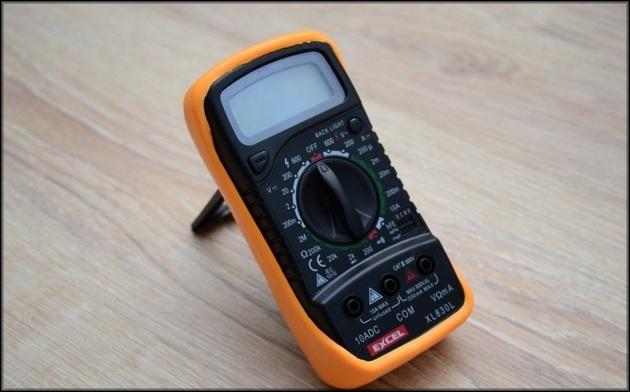

По внешнему облику, тестер немногим отличается от аналогов. Корпус прямоугольного сечения с округленными углами. Выполнен из пластика темного цвета. Имеет степень электрозащиты 2 уровня. Дополнительно усилен резиновым чехлом оранжевого цвета, насаженым на заднюю крышку. Также на задней крышке имеется отсек для батареи и выдвигающаяся подставка.

Передняя рабочая панель устройства вооружена такими элементами:

1. Жидкокристаллическим экраном с наибольшим значением 1999. Имеет дополнительную подсветку синего либо зеленоватого цвета. Подсветка работает в течение 5 секунд. Этого довольно для контроля результата замера. В корпусе, вокруг монитора, имеется канавка под размещение защитного стекла. Само стекло отсутствует. Следует аккуратненько эксплуатировать устройство, не крутить его ввысь крышкой, дабы не разрушить незащищенный экран.
2. Чуток ниже экрана, с правой стороны, размещена кнопка Back Light. Она делает функцию включения подсветки экрана. Чуток выше, напротив нее, есть кнопка Hold, она нужна для фиксации результата измерения.

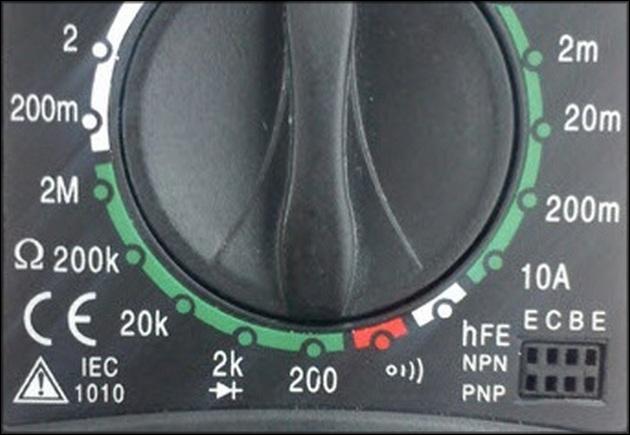

3. Под кнопками находится основной элемент тестера — переключатель режимов. Выполнен в форме круга, с возможностью вращения на 360 градусов в всякую сторону. Вокруг переключателя нанесены обозначения доступных режимов.
4. Под переключателем, с правой стороны, встроено гнездо «PNP/NPN». Оно нужно для тестирования транзисторов на работоспособность.
5. Нижняя часть устройства вооружена 3 гнездами для соединения измерительных щупов: 10ADC, COM, VΩmA.

Устройство очень прост в управлении. Контрольные щупы представляют собой провода длиной 75 см, со штекером с одной стороны, и рабочим наконечником на другой стороне. Наконечники оснащаются съемными резиновыми либо пластмассовыми чехлами для защиты от прикосновения нагими руками. Контрольные щупы могут употребляться для замеров наибольшего напряжения до 1000 вольт.

Свойства и способности

Цифровой мультиметр предназначен для измерений разного типа черт электрического тока и радиодеталей. С помощью него также можно делать прозвонку электрических линий.

1. Застыл переменного напряжения с наибольшим порогом до 600 вольт.
2. Измерение неизменного напряжения с наибольшим порогом 600 вольт и наименьшим 200 милливольт.
3. Застыл силы переменного тока в спектре от 200 миллиампер до 10 ампер.
4. Измерение сопротивления от 200 Ом до 2 МОм.
5. Прозвонка линий с наименьшим порогом срабатывания зуммера 0.1 Ом. Также в этом режиме доступна возможность проверки диодов.
6. Режим «hFE» нужен для проверки работоспособности транзисторов, диодов, конденсаторов, светодиодных ламп и других радиодеталей. Режим совмещен с гнездом «PNP/NPN». Для проверки нет необходимости применения измерительных щупов.
7. На самом верху, по центру, находится режим выключения/ включения устройства. Имеет обозначение «OFF».

Все условные обозначения функций довольно понятны, верно прорисованы. Дальше будет тщательно описано, как воспользоваться мультиметром, с пошаговой аннотацией для каждой функции.

Аннотация по использованию

Для новичков, которые преждевременное не воспользовались схожими устройствами, нужно точное соблюдение аннотации по использованию устройства. Дальше предоставлено подробное описание по работе с каждой функцией.

Неизменное напряжение

Неизменное напряжение (замеряется в источниках, которые копят либо конвертируют один тип энергии в другой. Неизменный ток бывает в батарейках, зарядных устройствах, авто аккумах.

Застыл проводится следующим образом:

1. Красный измерительный щуп подключается к гнезду «VΩmA».
2. Черный измерительный щуп подключается к разъему «COM».
3. Переключатель тестера переводится на режим «АС» (V–), при всем этом стоит избрать наибольший порог измерения. Для проверки напряжения 12 вольт в аккуме, устройство стоит переключить на отметку «20V».
4. Застыл проводится соединением измерительных щупов с выходами либо клеммами устройства.

При ошибке с полярностью, на экране высветится значок «минус».

Переменный ток

Значения переменного напряжения измеряются, к примеру, в бытовых розетках, на шинах высоковольтных трансформаторов, на входе разных электрических устройств.

Для замера нужна:

1. Измерительные щупы остаются в положении VΩmA/ COM.
2. Переключатель переводится на режим «DC» (V~).
3. При замере напряжения 220 вольт, переключатель переводится на отметку «600V», если замеряемое напряжение 110 вольт, довольно значения «200V».
4. Если измерение проводится, к примеру, в домашней розетке, то каждый щуп совмещается с контактом. Устройство одномоментно покажет итог измерения. При смене полярности, появится значок «минус» на дисплее.

При замере переменных токов, работа щупа VΩmA проходит через цепь защитного предохранителя. При ошибке с определением наибольшего порога напряжения, предохранитель перегорит, тем защитив элементы печатной платы от высокого напряжения. При любом замере необходимо выставить переключатель на наибольшее значение. Устройство обусловит напряжение, но укажет его с делением на сотки и 10-ки. Так будет понятно, какой ток на контактах и устройство не перегорит при ошибке установленного режима.

Сопротивление

При всем этом режиме можно производить проверку целостности принципных схем, ее частей, токопроводящих дорожек и устройств. Для работы следует переключить тестер на режим «Ω».

1. Положение измерительных щупов в гнездах мультиметра. остается постоянным.
2. Необходимо соединить щупы с обеих сторон измеряемой цепи либо детали.
3. Устройство укажет значение сопротивления цепи прохождению электрического тока. При всем этом соблюдение полярности животрепещуще только при замере диодов, диодных ламп и некоторых типов микросхем.

На этом режиме запрещено проводить проверку, если устройство находится под напряжением.

Прозвонка

Для работы в этом режиме не надо поменять положение измерительных щупов. Устройство необходимо перевести на значок «зуммера» ● ))). Дальше необходимо соединить контрольные щупы с началом и концом цепи. К примеру, при проверке целостности провода, щупы подключаются к его концам. Если сопротивление провода выше 0,1 Ом, то устройство оповестит обладателя писком, значащим, что провод цел. Стоит учесть, что при прозвонки проводов огромного сечения и длины, напряжения тестера в 9 вольт может не хватить для проверки всей полосы. Заместо оповещения зуммером, тестер выдаст цифровые характеристики сопротивления.

В этом режиме также можно прозванивать диоды и диодные мосты. Главное, соблюдать полярность соединения контрольных щупов.

Также режим способен оповещать при наличие недлинного замыкания, также при поиске парных проводов многожильных кабелей.

Если по ошибке, измерительные щупы были подключены под напряжением, то устройство также оповестит вас зуммером, даже если один из выводов является разорванным.

Этот режим применяется для проверки целостности демонтированных радиодеталей. Для теста устройство обустроен особым гнездом.

Юзеру нужна воткнуть ножки детали в отверстия гнезда, соблюдая при всем этом полярность. Для подобного тестирования не нужна внедрение измерительных щупов. Они потребуются для работы конкретно на печатной плате устройства.

Сила тока

Для измерения силы тока мультиметр обустроен режимом «A–». При работе с низковольтными напряжениями, устройство переводится на спектры до 200mA. При всем этом, положение измерительных щупов остается в гнездах VΩmA/ COM. Для работы в сетях с высочайшей силой тока, черный измерительный щуп остается в гнезде «COM», а измерительный щуп красного цвета перемещается в гнездо «10A».

Переключатель также переводится на значение «10А». Стоит держать в голове, что для этого режима не предусмотрена работа через цепь плавкого предохранителя. Неважно какая ошибка может привести к выгоранию мультиметра. Застыл схожей силы тока проводится строго при параллельном подключении.

Безопасность

При работе с измерительным устройством XL830L, стоит учесть некоторые аспекты и правила техники безопасности. Основной аспект заключается в измерительных щупах, которыми укомплектован тестер. Их длина 75 см. Общее сопротивление составляет 1.3 Ом. Это сопротивление делает погрешность при замере электрического напряжения. При замерах сопротивлений либо прозвонке, погрешность не выявляется.

Дальше опишем главные правила по неопасной работе с устройством.

1. Воспрещается проводить замеры сопротивлений, прозвонку, работу в режиме hFE, если тестируемый устройство подключен к сети.
2. Нельзя проводить замеры, касаясь руками железных наконечников контрольных щупов.
3. Необходимо верно соблюдать размещение контрольных щупов в гнездах тестера, и положение переключателя режимов.
4. Нельзя проводить замеры влажными руками.
5. Во время замеров, стоит учесть выходящее напряжение тестера. Его нельзя оставлять включенными, и с навороченными на щупы проводами либо радиодеталями.

При поломке устройства необходимо направить внимание на плавкий защитный предохранитель. Он находится на печатной плате. Для доступа к нему нужно снять резиновый чехол с задней крышки, открутить и снять ее. При снятой крышке, раскроется доступ к отсеку батареи. Предохранитель рассчитан на пороговое напряжение 250 вольт. При работе в сетях выше 250, нужно строго смотреть за положением переключателя режимов. Поменять защитное устройство нетрудно, оно не установлено в особое гнездо. Для замены придется отпаять неисправный элемент.

Заключение

Цифровой мультиметр довольно надежный, имеет широкий функционал, неплохую сборку, наличие нескольких степеней защиты от поражения электрическим током. При соблюдении правил применения, способен очень точно проводить измерения и испытания.
