В почти всех квартирах устаревшего жилищного фонда электрическая энергия распределяется по проводам, выполненным из алюминия. Их соединяют между собой разными методами, в том числе и скруткой. Но время от времени появляется необходимость в сращивании дюралевых и медных проводов. Такая нужда может появиться при подсоединении розеток, электрических устройств.
По сути соединение, выполненное в виде скрутки, не самое наилучшее решение. Но существует несколько обычных правил, выполнение которых сведёт к минимуму отрицательный эффект от соединения такового типа. Тем паче что правилами электромонтажа скрутки такового типа запрещены к использованию и в бытовых, и в промышленных сетях. И потому поиск способов соединить дюралевый и медный провод не теряет собственной актуальности.
Коррозия при соединении различных металлов
Многие от всей души веруют в то, что стыковка медных и дюралевых проводов недопустима. Частично это так. Все дело в коррозии. Такие явления появляются при соединении проводников, выполненных из различных металлов. Если они состыкованы между собой в атмосфере, в какой нет воды, то ничего ужасного не должно произойти. Но в атмосфере всегда находится влага в том либо ином объеме. У каждого металла существует свой строго личный химический потенциал, у железа он имеет одно значение, у меди — другое, у алюминия — третье. Такое свойство металлов привело в свое время к возникновению автономных источников питания:
- батареек;
- аккумов.
Если в стык проводов, выполненных из различных металлов, попадает влага, то происходит образование короткозамкнутого гальванического элемента. Другими словами при подаче тока один из проводов начинает разрушаться. Но можно соединить дюралевый провод с медным и при всем этом избежать нагрева и коррозии в точке контакта.

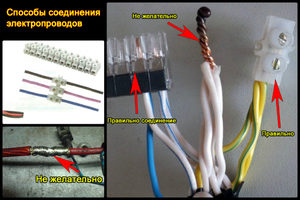

Способы соединения проводов
Разность химических потенциалов меди и алюминия в какой-то момент приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? К примеру, во время ремонта проводки в зданиях, где уложена проводка, выполненная из дюралевого провода.
Существует несколько методов решения этой задачи:
- внедрение клеммных коробок;
- внедрение болтовых соединений.
Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

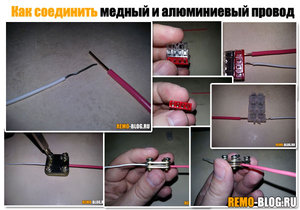

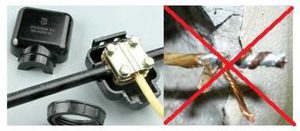

Клеммные коробки
На практике используют огромное количество конструкций клеммников. Одна из самых обширно используемых — это орех.
По виду такая конструкция припоминает орешек. Главную роль в этой конструкции играют три пластинки, между которыми и осуществляется соединение. Для этого нужно ослабить два болта, установить туда 1-ый провод и зафиксировать его. 2-ой провод нужно воткнуть между средней пластинкой и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из различных металлов. В этом случае алюминия и меди.
Другой более пользующийся популярностью метод стыковки проводов — по способу WAGO. Для воплощения этой операции довольно снять с проводов изоляцию (10−15 мм) и воткнуть их в отверстия, находящиеся в корпусе клеммника.
На внутренние полости этого маленького устройства наложена смазка, не позволяющая проводам окисляться. Соединения такового типа подходят для подачи энергии на люстры, бра, другими словами в цепях освещения. В то же время таковой метод не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.
Посреди огромного количества конструкций приспособлений для соединения проводов нередко выбирают клеммные коробки. Для обеспечения подачи электричества довольно зачистить, например, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, нужно установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов различных металлов.
Использование клеммников разной конфигурации и конструкции позволяет делать соединение дюралевых и медных проводов между собой, при всем этом избегая их прямого контакта.
Болтовое соединение
Таковой тип также допустимо применять для соединения медных и дюралевых проводов. Главное условие, которое нужно соблюдать при использовании такового соединения, — это внедрение железной шайбы, прошедшей через анодирование. Таковой метод стыковки почаще все используют в домашних критериях, когда нет способности применять клеммники и другие приспособления, произведённые в промышленных критериях.
При выполнении электромонтажных работ, будь то домашняя либо промышленная электрическая сеть, используют широкую номенклатуру проводов, и объем дюралевых занимает не последнее место. Нередко перед монтажниками встает вопрос о методе соединить дюралевые провода с выполненными из меди либо других материалов. При помощи клеммных коробок это можно выполнить и в домашних критериях, и на производстве.
Можно ли соединять дюралевые провода с медными, как верно это делать
Во время проведения разных электромонтажных работ часто у новичков появляется вопрос: а можно ли соединять дюралевые провода с медными? Если да, то что при всем этом следует учесть? Либо лучше все-же не стоит.
Что все-таки, можно более тщательно тормознуть на этих и иных сопутствующих вопросах.
И все-же, можно ли соединять дюралевые провода с медными
Вообщем говоря, в случае последней необходимости выполнить это все таки можно. Но, как говорится, осторожно.

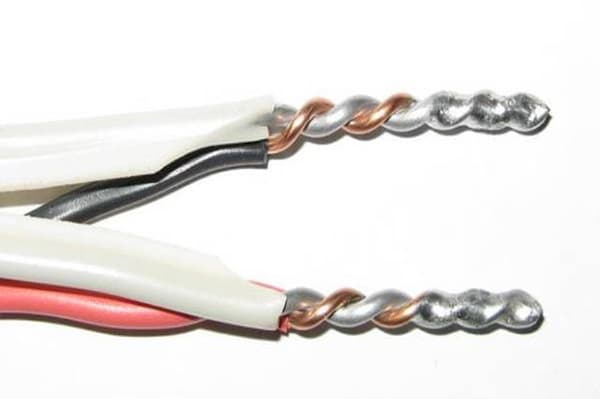

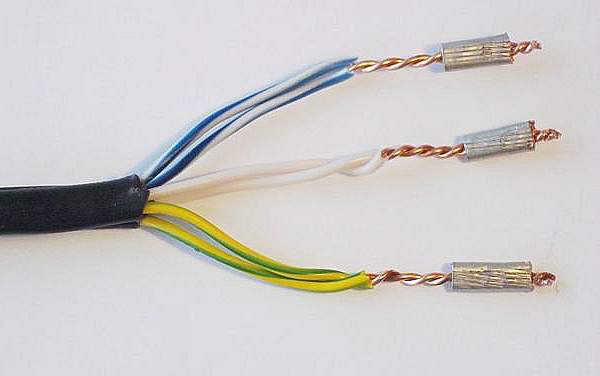

Скрутка — это распространенным вариант соединения проводов при монтаже проводки, но при соединении проводов из разнородных металлов, этот вариант совсем недопустим.
В прежние времена многие электрики-самоучки обходились тем, что просто скручивали медный и дюралевый провода между собой, потом все это дело оборачивали синей изолентой – и ничего, работало. До поры до времени, правда.
Это было в самом прямом смысле – российской рулеткой. Ведь заблаговременно нереально было сказать, когда конкретно «рванет». Могло и пронести, а могла такая скрутка привести и к не малым неприятностям и даже стоить жизни всей семье.
Для того, дабы разобраться, в чем, фактически говоря, заключается опасность, можно напомнить базисные понятия из школьного курса физики и химии. Сначала, алюминий и медь владеют разными показателями в плане удельного сопротивления. При всем этом, чем меньше сопротивление проводника, согласно закону Ома, тем при постоянном напряжении больше сила тока. Так как напряжение в бытовой сети обычно остается постоянным – оно составляет обычные 220 вольт – то электрический ток начинает набирать силу. Если он поступает с проводника большего сопротивления на проводник с наименьшим, то в последнем начинает наблюдаться скачок силы тока. В итоге происходит разогрев проводника с наименьшим сопротивлением – и пожар фактически гарантирован.
Риск существенно растет во время постоянных перепадов напряжения – что, ни для кого не тайна, является обычным для российских электросетей.
Вобщем, разницу в удельном сопротивлении можно нивелировать, если использовать проводники различного сечения. Ведь, чем больше площадь поперечного сечения проводника, тем сопротивление меньше, и напротив. Поэтому, провод из материала с наименьшим сопротивлением необходимо брать просто потолще – и неувязка решена?
Медь с алюминием соединять совместно нельзя, т.к. наличие в воздухе влажности, водяного пара — это один из причин при котором контакты разрушаются.
Совсем не решена. Ведь 2-ая опасность состоит в том, что проводники, сделанные из различных материалов, с течением времени подвергаются в критериях кислородной среды так именуемой химической коррозии. Положение утежеляется прямым соединением провода из алюминия и меди. В итоге появляется гальваническая пара, которая будет равномерно разрушать проводник.
Дабы такового не происходило, необходимо обеспечить абсолютную сухость окружающей среды. Но на практике выполнить это не представляется вероятным. Ведь в воздухе всегда находятся мокроватые испарения. Тем паче, если идет речь о ванной комнате либо о душевой.
В конце концов, даже самая крепкая скрутка с течением времени разойдется, если будут применяться разнородные материалы. Ведь из-за различия сопротивления будет наблюдаться и разница в температурах для 1-го и другого проводника. Они будут расширяться с различной скоростью, что при повторяющемся включении и выключении потребителя тока будет равносильно раздергиванию скрутки туда-сюда. Естественно, не за пару часиков и даже не за пару дней, но в какой-то момент произойдет нарушение контакта между проводниками – и заискрившая проводка в данном случае – далековато не наибольшая проблема.
Направьте внимание! Ровная скрутка проводов, сделанных из меди и алюминия, сейчас категорически запрещена всеми известными правилами. Честный мастер никогда для себя не дозволит ничего подобного.
Вобщем, то совсем не значит, что нет никаких методов решения препядствия соединения между собой медного и дюралевого проводов.
Как выполнить соединение разнородных проводников при помощи резьбового способа
Соединение медного и дюралевого проводов винтом с гайками — это самый надежный контакт, способный обеспечивать проводимость весь срок эксплуатации проводки.
Одним из вероятных вариантов, который позволяет отменно выполнить соединение не только лишь медного и дюралевого проводов, но и вообщем всех разнородных проводников, является способ резьбового соединения. Он осуществляется при помощи винта и гаек. При всем этом число проводников ограничено на практике только длиной самого винта, на который осуществляется наживление проводов. Можно будет таким макаром соединять между собой фактически все известные виды проводников – разной толщины и сделанных из различных материалов, с разным количеством жил и т.д.
Дабы удачно выполнить таковой тип соединения, будет нужно:
- Снять изоляционный слой с проводов на длину, которая будет равна четырем поперечникам винта, на который осуществляется наживление;
- Дальше следует убедиться в том, что сами жилы не подверглись окислению. В неприятном случае необходимо выполнить их зачистку до железного блеска;

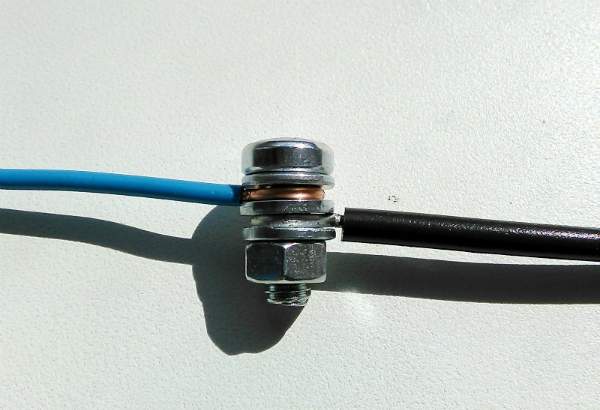

- Сейчас из железной обнаженной части проводника необходимо сформировать колечки;

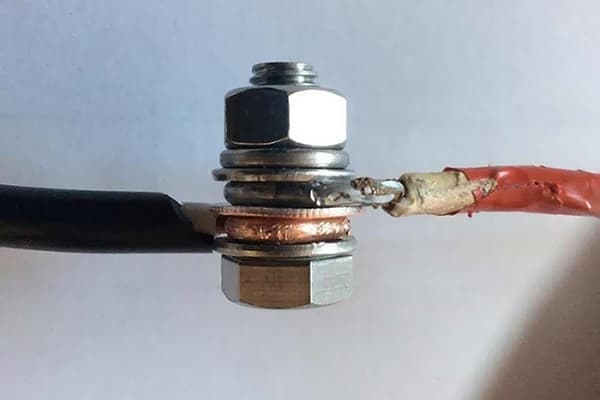

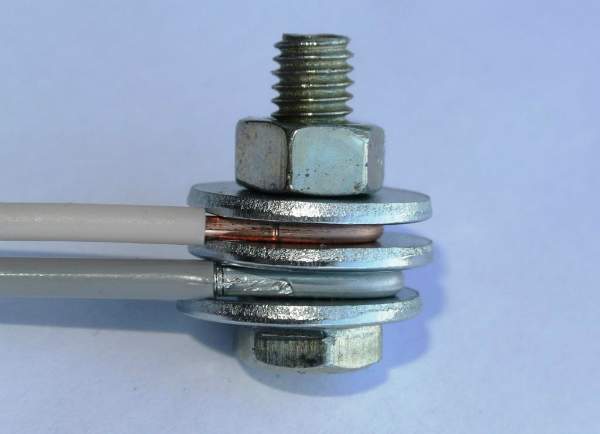

- На следующем шаге работ на винт надевается пружинная шайба, потом рядовая шайба – и колечко от 1-го проводника. На него – опять ординарную шайбу, а потом можно надеть колечко от другого проводника;
- На получившийся «бутерброд» навинчивается крепежная гайка. Ее нужно завинчивать до того времени, пока не выпрямится пружинная шайба.
Основное правило — не допускать, дабы возникал конкретный контакт алюминия и меди, также устанавливать под гайки пружинные шайбы.
Как указывает практика, для стандартного провода поперечником в 2 мм будет довольно взять винт марки М4.
В случае использования многожильного медного провода, его до работы нужно Как видно пролудить припоем.
Как соединить разнородные провода при помощи клеммных колодок
Хотя вышеперечисленный способ и обеспечивает в случае грамотного воплощения надежность, сейчас все почаще прибегают к другому – через соединение с помощью так именуемой клеммной колодки.
Необходимо отметить, что, хотя в плане надежности крепления клеммная колодка и уступает резьбовому соединению, реализация крепления таким методом более комфортна и резва. Не будет нужно сформировывать никаких колечек, проводить финишную изоляцию и т.д. Ведь вся конструкция таковой колодки подразумевает, что провода находятся в изолированном положении.

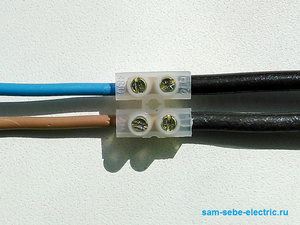

Для того, дабы соединить провода с помощью клеммной колодки, необходимо будет зачистить их концы от изоляционного материала на длину приблизительно в 5 мм. Потом обнаженный конец провода просто вставляется в отверстие на колодке – и зажимается с помощью комплектного винта. При всем этом необходимо производить завинчивание с приметным усилием. В особенности это животрепещуще для провода из алюминия. Ведь из-за расширения материала вследствие нагревания провода соединение может с течением времени ослабнуть.
Распространен вариант — соединение проводов из различных металлов при помощи колодки.
- К примеру, если приходится подключать люстру с укороченным дюралевым проводом. В итоге неоднократных скруток провода из алюминия могут обломиться – тогда и поможет только колодка;
- Либо если приходится соединять между собой перебитые снутри стенки медные и дюралевые провода. Ведь длина перебитых проводов недостаточна для формирования не только лишь скрутки, а и для воплощения резьбового соединения. В данном случае недочет длины будет компенсироваться как раз клеммной колодкой.

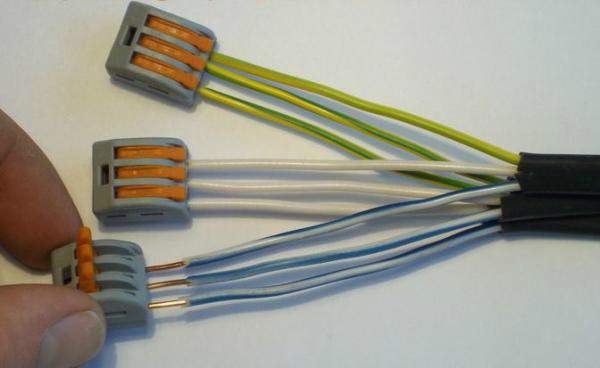

Воплощение соединения клеммой колодки с плоско пружинным зажимом Wago

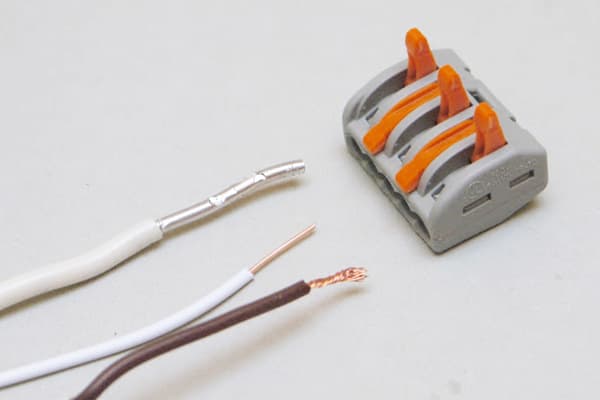

Особо необходимо отметить так именуемый пружинный зажим Wago, который применяется в клеммных колодках обыденного германского производства.
При всем этом такие колодки могут быть в многоразовом и разовом вариантах. В первом случае можно будет неоднократно открывать замок и поменять провода в случае необходимости, во 2-м же провод помещается в колодку только один раз, повторное его извлечение нереально.
Клеммники Wago рассчитаны на соединение с силой тока до 24 ампер, как заверяет производитель. Но практика указывает, что рисковать силой тока более 5 ампер лучше не стоит.

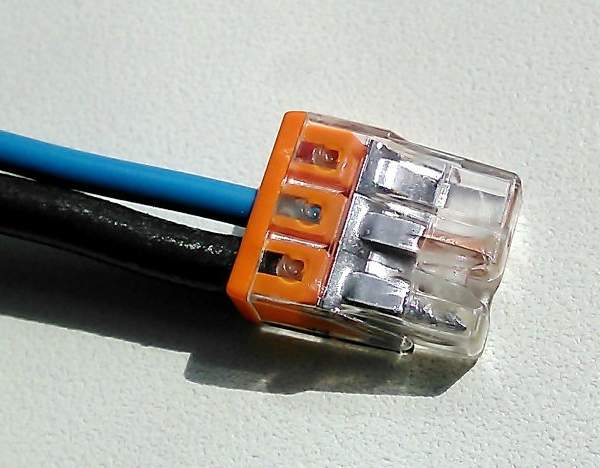

В случае применения замка Wago будет довольно зачищенный конец провода на величину в 10 мм воткнуть в отверстие колодки – и тот зафиксируется снутри. Для того, дабы провод извлечь, будет нужно применить довольно суровое усилие.
Клеммники от мирового фаворита WAGO уже издавна известны как надежное устройство для резвого монтажа электрической проводки.
Воплощение неразъемного соединения проводов заклепочным способом
Для данного способа будет нужно приобретение специальной заклепочной машинки. При всем этом провода подготавливаются точь-в-точь как и для резьбового типа соединения. Что касается поперечника колечек, то он должен быть мало больше, чем поперечник самой заклепки. Обычно поперечник каждой заклепки составляет 4 мм. На нее надевается поначалу проводник из алюминия, потом пружинная шайба, позже следует надеть медный провод – и на него плоскую шайбу. Сейчас стержень для заклепки вставляется в машинку – и зажимается ручка до соответствующего щелчка, который гласит о том, что соединение готово к использованию.

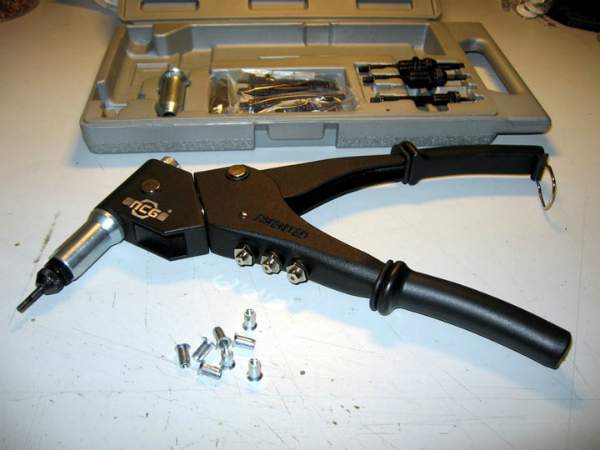

Ручной заклепочник проф ручной инструмент для установки резьбовых (гаечных) заклепок и винтообразных заклепок.
Что советуют спецы
Евгений Валерьевич Сухоруков, электрик: В случае применения резьбовых винтообразных соединений съемного типа необходимо будет как минимум раз в год их держать под контролем на предмет ослабления крепления.
Лена О., продавец: Получать клеммную колодку с припасом по толщине провода не стоит. Если есть сомнения в том, влезет ли провод в отверстие, то лучше отрезать эталон и принести его с собой в магазин.
Почему нельзя соединять впрямую медный провод с дюралевым?
Дабы повесить люстру либо проложить новейшую линию провода в старенькой квартире, часто необходимо соединять дюралевые и медные провода. Но электрики категорически воспрещают делать такие скрутки. Разберемся, почему нельзя скручивать медь и алюминий и как делать соединение проводников из различного металла верно.
Трудности с проводкой
Современные правила сотворения внутриквартирной проводки (ПУЭ) требуют, дабы все проводники в квартире были медными. Но в советское время в целях экономии в большинстве домов проводка делалась из дюралевых проводов. Потому перед жильцами квартир старенькой постройки нередко появляется неувязка соединения медных и дюралевых проводников. Обстоятельств может быть несколько, к примеру:
- необходимость нарастить обломившийся дюралевый провод;
- установка дополнительной розетки;
- замена старенькой люстры современной.

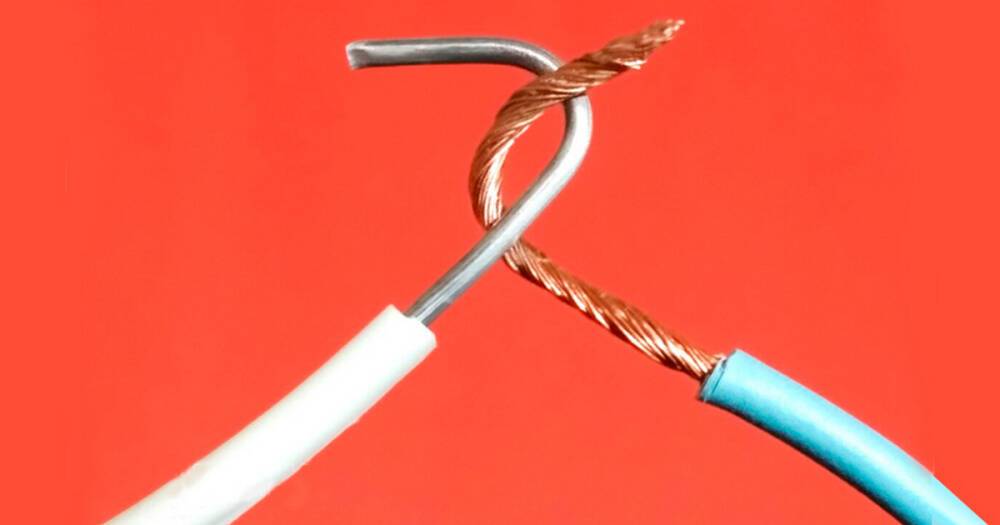

Обычно провода соединяют более обычным методом – скруткой. Но электрики категорически воспрещают скручивать алюминий с медью. Такое соединение именуют пожароопасным и недолговечным. Но далековато не все в состоянии разъяснить предпосылки запрета на создание такового соединения.
Что гласит физика?
Согласно законам природы, при соединении 2-ух металлов появляется гальваническая пара. Так как каждый металл имеет свое значение химического потенциала, в месте контакта участники пары начнут транспортировку электронов. Такие процессы происходят, к примеру, в батарейке. Если в месте контакта находится электролит либо металлы находятся под током, скорость перехода электронов из 1-го металла в другой значительно вырастет.
Так как химический потенциал меди и алюминия отличается значительно, гальванические процессы в месте соединения идут стремительно. Это приводит к нескольким противным последствиям:
- Возникновению на поверхности дюралевого провода пленки окислов. Эти продукты разрушения металла плохо проводят электричество и значительно понижают качество контакта.
- Постепенная коррозия разрушит проводники и создаст зазоры между ними. Это также приведет к ухудшению контакта.
Советуем: Битва за чистоту: можно ли мыть стенки, покрашенные водоэмульсионной краской
Кроме возможности создавать гальваническую пару, алюминий с медью отличаются высочайшей различием в возможности расширяться при нагреве. Из-за перепадов температур проводники расширяются неравномерно, что также ведет к повышению зазоров и падению свойства контакта.

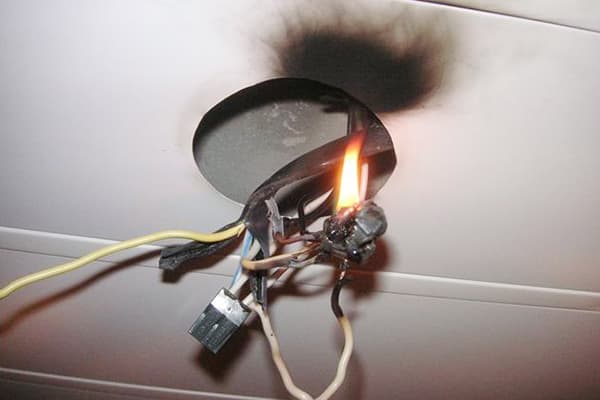

Плохой контакт начинает нагреваться при прохождении через него тока. Потому место скрутки медного и электрического провода стремительно перевоплотится в источник нагрева. А там неподалеку и до пожара. Потому электрики категорически воспрещают делать соединение медного и дюралевого провода методом скрутки.
Некоторые используемые в электротехнике металлы и сплавы имеют маленькую разницу в химическом потенциале и коэффициентах расширения. Такие материалы именуют совместимыми. Для алюминия совместимыми являются цинк, дюраль, электротехническая сталь. Для меди – хром, никель, латуни и бронзы.
Как быть, если соединение нужно?
Время от времени все таки приходится соединять несопоставимые металлы между собой. В таких случаях используют особые технологические решения, которые в состоянии повысить качество контакта. Разберем некоторые из них подробнее.

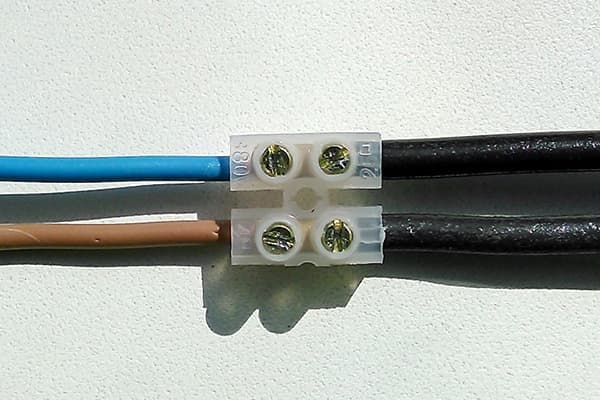

Соединения при помощи клеммных колодок

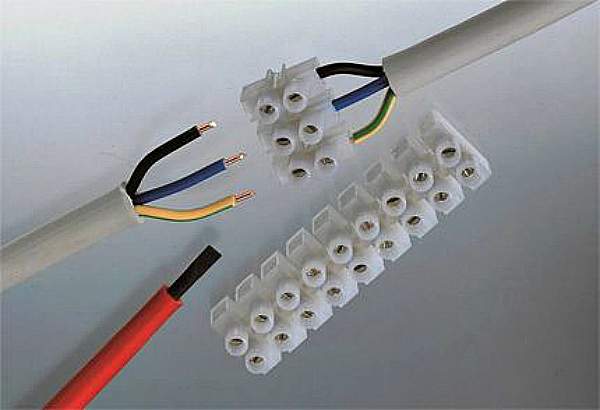

Клеммники, либо клеммные колодки, – расходный материал для современного электрика. Это помещенная в пластмассовый корпус контактная группа, выполненная из медного сплава и покрытая слоем никеля. Воспользоваться ими достаточно легко:
- Необходимо зачистить соединяемые провода.
- Воткнуть концы в обратные гнезда колодки.
- Накрепко зафиксировать, затянув прижимающие винты.
Если очень сильно придавить дюралевую жилу, она может обломиться. Потому не стоит чрезвычайно затягивать винты!
Клеммники WAGO
Современный вариант клеммной колодки, снаряженный пружинными фиксаторами. Довольно отжать прижимающие лапки, воткнуть зачищенные провода на место и опять зажать. Но скопленный опыт эксплуатации таких колодок выявил ряд недочетов:
- С течением времени пружина фиксатора может ослабнуть, что приведет к нарушению контакта и перегреву.
- WAGO стоят дороже обыденных клеммников.
Советуем: Можно ли смывать кошачий наполнитель в унитаз
Соединение при помощи болта
Обычный металлической болт, снаряженный 3-мя шайбами, также может посодействовать накрепко соединить дюралевый проводник с медным. На концах проводов делаются кольца, потом они надеваются на болт. Порядок такой: шайба – медь – шайба – алюминий – шайба. Потом контакт кропотливо прижимается гайкой и изолируется.
Недочет такового метода – большие размеры соединения. Подходит оно только для проводников огромного сечения.
Таким макаром, хотя соединять медь с алюминием скруткой и нельзя из-за высочайшей пожарной угрозы, есть неопасные методы соединения для таких проводов. Если вы используете одно из них, сможете не беспокоиться за стабильность контакта и защищенность вашего дома от пожара.
