Можно ли провести розетку от выключателя и выключатель от розетки, как это проще воплотить и на что направить внимание?
Конкретно на эти вопросы мы попытаемся ответить в нашей статье. Ведь наверное многие из вас сталкивались с неувязкой необходимости обустройства новейшей электроточки и делать для этого стопроцентно ремонт в комнате не всегда целенаправлено, ну и не надо. Главное с разумом подойти к делу и верно расставить ценности.
Устройство квартирной либо домовой электросети
До того как рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от осознания данного вопроса впрямую зависят ваши способности на внесение в нее изменений.
Основная схема квартирной электросети
Сначала определимся как выполнена схема разводки по квартире либо дому. Начало данная схема берет во вводном щитке.

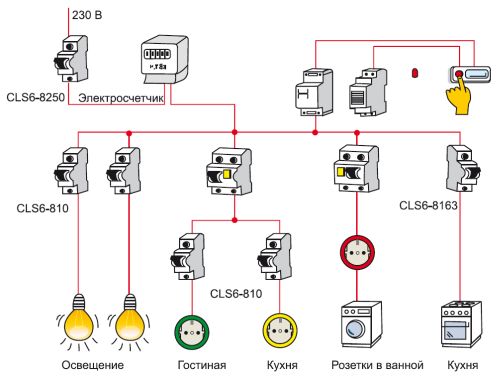

На рисунке представлена вероятная схема квартирной электросети
- Итак, начнем с вводного щитка. Он может размещаться в подъезде либо конкретно в квартире. В нем вы отыщите вводной автоматический выключатель, на который идёт питающий кабель от общедомовой электрической сети. Время от времени заместо автомата стоят пакетные переключатели либо даже рубильники, но это в большей степени в старенькых домах.
- От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество впрямую находится в зависимости от вероятных нагрузок в вашей квартире.
- Групповые автоматы делят электрическую сеть вашей квартиры либо дома на несколько не связанных вместе групп. Группы могут формироваться по нраву нагрузок либо по удобству монтажа. Это вопрос не принципный. Единственное что предписывает аннотация, это разделение на различные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.

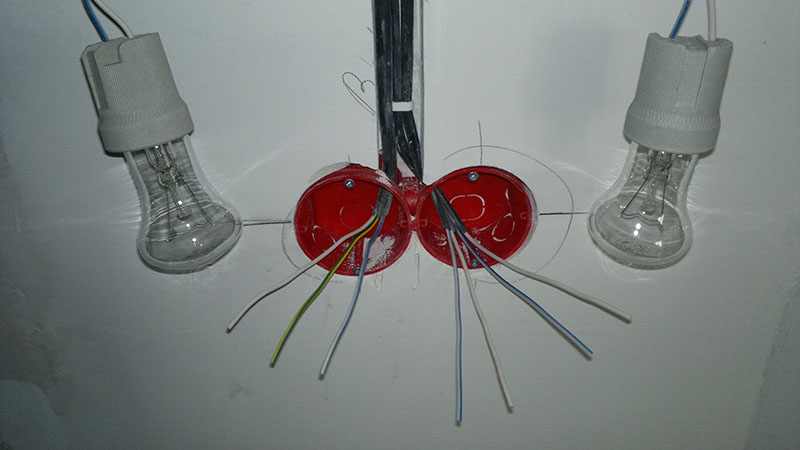

- От групповых автоматов провода идут в одну, две либо большее число распределительных коробок. В них делается конкретное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет очень упростить сервис и скрыть инженерные сети.
Подключение выключателей и розеток
Для того, чтобы обусловиться может быть ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем верно для себя представить нашу будущую схему.

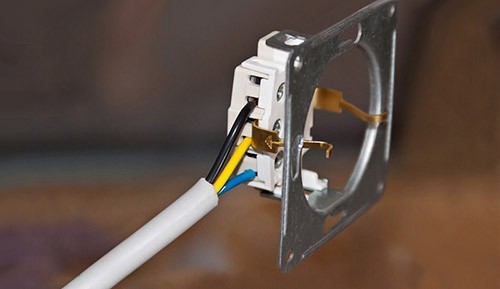

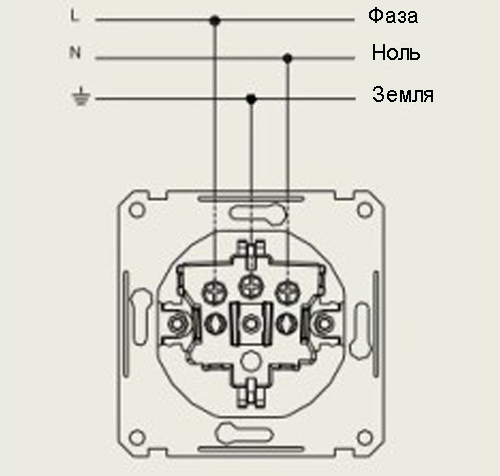

Подключение розетки
- Для подключения розетки согласно п.7.1.13 ПУЭ нужно три провода. Какой-то из них фазный, 2-ой нулевой и 3-ий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.

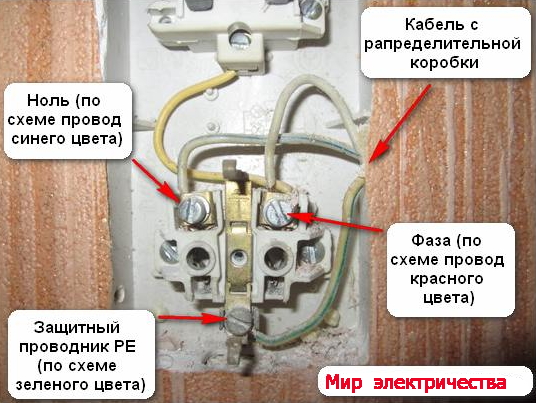

- Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

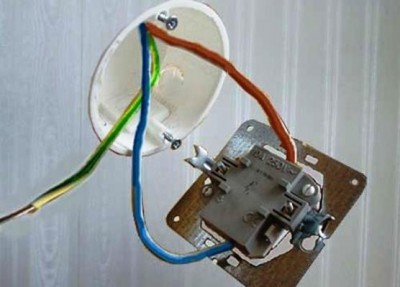

Подключение выключателя

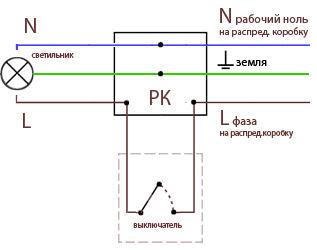

- Подключение выключателя еще проще выполнить своими руками. Ведь для этого нужно только два провода. При этом оба из них будут фазными. 1-ый провод подключается к фазному проводнику групповой полосы и к вводу выключателя.
- 2-ой провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу осветительного прибора. Ноль осветительного прибора, подключается минуя выключатель, конкретно в распределительной коробке к питающему проводу.
Изменение предназначения электроточки и подключение одной от другой
Сейчас можно разглядеть вопросы замены выключателя на розетку либо розетки на выключатель, как провести от выключателя розетку и напротив. Ведь мы знаем базы подключения электроточек и их особенности.
Замена розетки на выключатель
Начнем с более обычный операции замены розетки на выключатель. Чтобы не распыляться тут и в последующих наставлениях мы будем приводить только нужные переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.
Не считая того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует делать только после снятия напряжения с данной группы, также с проводов примыкающих групп к которым может быть случайное прикосновение. Стоимость халатности может быть очень высока.
Замена розетки на выключатель
- Итак, после демонтажа розетки у вас осталось три провода. Какой-то из них фазный, 2-ой нулевой и 3-ий заземление. Как обусловит их по цветам вы уже понимаете. Но лучше проверьте корректность цветовой расцветки с помощью индикатора напряжения как это продемонстрировано на видео.
Направьте внимание! В домах старенькой планировки, где электрическая сеть не изменялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление фактически не применялось. Потому это у вас будет фазный и нулевой провод.
- Для монтажа выключателя сначала исполняем переключения в месте посадки выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
- Сейчас исполняем переключения в распределительной коробке. Отключаем нулевой провод, который ранее шел к розетке. И подключаем его к фазному проводу осветительного прибора. Заземляющий провод если он есть остается не задействованным.
- Осталось подключить нулевой провод осветительного прибора и можно опробовать работоспособность нашей схемы.
Замена выключателя на розетку
Если вы приняли решение на место выключателя установить розетку, то все незначительно труднее. Так как выполнить розетку от выключателя настоящей без прокладки дополнительных проводов нереально. Ведь для подключения розетки нужно три провода, а после демонтажа выключателя остается только два.
Замена выключателя на розетку
- Все же розетку в это место посадки установить полностью может быть. Она будет полностью работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.
Направьте внимание! Сечение провода нужное для работы осветительного прибора обычно несколько меньше, чем нужное для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Не считая того, следует держать в голове, что у нас не будет заземляющего провода. Потому нагревательные и кухонные электроприборы к таковой розетке лучше не подключать.
- Для выполнения замены сначала производим переключения на месте посадки будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
- Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует выполнить нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе осветительного прибора. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.
Подключение от розетки выключателя
Существенно почаще новейшую электроточку необходимо подключить к уже имеющейся. Выполнить это без прокладки новых проводов фактически нереально, но время от времени и тут можно «выкрутиться». И хотя данные методы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.
Подключаем от розетки выключатель
- Поначалу ответим на вопрос как провести от розетки выключатель? Для этого нам будет нужно розетка, присоединенная согласно норм ПУЭ. Другими словами имеющая заземляющий проводник.
- Подключаем провод от фазного контакта розетки к вводу выключателя. Потом отключаем заземляющий проводник на розетке.
- После удлинения заземляющего проводника подключаем его к выводу выключателя.
- Последующие переключения производим уже в распределительной коробке. Тут отключаем заземляющий проводник, который ранее шел к розетке. Потом подключаем его к фазному проводу осветительного прибора.
- После чего подключаем нулевой провод осветительного прибора к групповому нулевому проводу. На этом переключения окончены.
Направьте внимание! Данный метод подходит только в этом случае, если проводка от распределительной коробки до осветительного прибора уже проложена. Если вы ее так же планируете монтировать, то рекомендуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.
Подключение от выключателя розетки
Схема подключения розетки от выключателя одна из более тяжело реализуемых. Нет, выполнить такое подключение в качестве «времянки» полностью может быть, но при всем этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов нереально.
Подключить розетку от выключателя нельзя
- Этот метод можно использовать исключительно в самом последнем случае и исключительно в качестве временного подключения. И то лучше выискать более обыкновенные варианты.
- Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При всем этом рекомендуем для вас отключить их от выключателя. Ведь в неприятном случае при его включении произойдет куцее замыкание.
- Так как вывести розетку от выключателя нереально из-за того, что у нас нет нулевого провода, то нам нужно выполнить отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на осветительном приборе. Какой вариант для вас больше подходит выбирать для вас.
- Всеполноценно же подключить розетку от выключателя нельзя. Для этого для вас придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше пользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И для вас не советую!
Вывод
Видите ли вероятны разные варианты подключений и переоборудования электрической сети квартиры и не считая как провести розетку от выключателя все довольно легко реализуются. Главное при всех переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не убеждены в собственных силах, лучше забудьте все что тут написано, и вызовите квалифицированного электрика!
Умная розетка: что можно подключить и как заавтоматизировать свой дом
Производители стремятся сделать очень комфортную и комфортабельную технику, но не все устройства снабжены умными функциями. Такие устройства можно выполнить удобнее, дополнив их умной либо программируемой розеткой. Поведаем, что можно заавтоматизировать, как использовать такие розетки и что в них можно подключить.

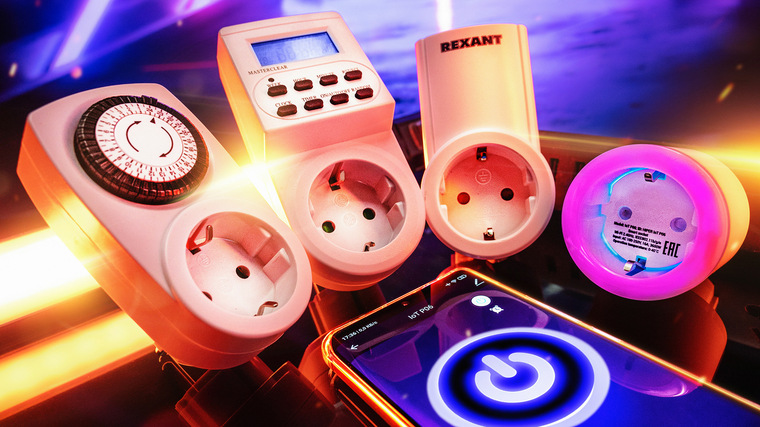

Какими бывают умные розетки
Существует два вида умных розеток: внешние и встраиваемые. Внешние розетки не требуют монтажа: сзади имеется рядовая электрическая вилка, потому их можно подключить в всякую розетку либо сетевой фильтр как переходник. Встраиваемые смарт-розетки снаружи фактически не отличаются от обыденных, их может выдать разве что индикатор либо кнопка на корпусе. Задачка у смарт-розеток однообразная. Они подают питание по команде либо по расписанию. Для чего это может пригодиться? На данный момент поведаем.
Зачем необходимы умные розетки
Умные розетки применяют для экономии электроэнергии и ее учета, автоматизации работы устройств и дистанционного управления устройствами. К примеру, при помощи умной розетки можно заавтоматизировать полив сада либо огорода, освещение дачного участка либо мини-сада на подоконнике. Устройство будет по графику подавать питание к присоединенному устройству.
Самые обычное, что можно подключить, это обогреватель, кондюк либо даже маленькой электрокотел отопления. В конце рабочего денька необходимо удаленно активировать розетку, тогда по приходу домой температура будет хорошей, в особенности если розетка умеет работать в качестве термостата.
Также к умной розетке можно подключить вентиляцию, рекуператор либо оконный электропривод, дабы проветривать квартиру перед вашим возвращением.
Как включить устройство дистанционно
Дабы присоединенное устройство врубалось вкупе с умной розеткой, аналоговый выключатель должен всегда находиться в положении «включено». Либо устройство обязано иметь функцию «включение при подаче питания». К примеру, таковой фишкой владеют ПК, а поточнее, их материнские платы. В биосе включаем соответственный режим. Сейчас при подаче питания ПК запустится сам, и им можно будет управлять дистанционно. К примеру, когда вы на работе, а для вас нужно срочно скачать пару файлов с домашнего ПК.
Управление смарт-розеткой
Смарт-розетками можно управлять из хоть какой точки мира. Для этого довольно веба либо сотовой связи. Есть розетки с радиопультом, они так и именуются — радиоуправляемые. Другие розетки, к примеру, ваттметр и розеточный таймер, не управляются.
Дабы держать под контролем розетку при помощи телефона, необходимо соответственное приложение. Часто производители умных розеток разрабатывают их специально под свои модели, но есть и универсальные приложения. В случае с Wi-Fi-подключением, устройства связываются без заморочек. Для этого в согласовании с аннотацией сделайте подключение и настройте его работу. Потом можно отключить телефон от Wi-Fi и управлять розеткой откуда угодно.
Если у вас умные устройства от различных производителей, придется применять несколько различных программ, что не всегда комфортно. Но можно соединить все умные приборы при помощи 1-го приложения — «Умного дома» от «Яндекса» либо подобных сервисов. О том, что будет нужно для того, дабы организовать систему умного дома, можно выяснить в этом материале, или ознакомиться с личным опытом 1-го из юзеров умного дома.
Розетка с таймером
Умные розетки дают больше способностей, но бывает, что применять Wi-Fi либо мобильный веб нет желания либо способности. На этот случай есть программируемые розетки. Они работают от механического либо электронного таймера. 1-ые настраиваются при помощи диска и имеют ограничение по времени: как правило это менее 24 часов. Некоторые розетки могут подавать и отключать питание по расписанию, другие модели — только отключать.
Электронные версии имеют больше опций, чем механические: в них есть и дневные и недельные таймеры. С недельным таймером можно, к примеру, настроить автополив и не подходить к розетке каждые день. Можно настроить освещение так, дабы оно само врубалось вечерком и отключалось ночкой, когда вы уже спите. Мы открывали подробности работы умных таймеров в одной из статей.
Извещения от умной розетки
Некоторые умные розетки могут не только лишь принимать дистанционные команды, но и отправлять извещения назад. Куда они будут отправлять свои сообщения, в каком виде и при каких обстоятельствах — можно указать через мобильное приложение.
К примеру, по окончании стирки умная розетка может выслать на телефон извещение о том, что присоединенный к ней устройство не стал потреблять энергию, означает, он окончил работу. Можно настроить хоть какой сценарий. Детекторов и датчиков в розетке довольно на все случаи жизни: здесь и мощность, и напряжение, и потребление, и таймер и т. д. Такие фишки будут полезны и для особо занятых, и для любителей автоматизации, и для просто беспамятных юзеров.
Голосовое управление умной розеткой
Голосовое управление — одна из самых увлекательных функций. Кроме ежедневных и рутинных команд на включение ПК либо обогревателя, можно мало покреативить и с помощью умных розеток добавить волшебства в новогодний праздничек. К примеру, от фразы «Елочка, пылай!» включится новогодняя гирлянда. Для малышей это будет смотреться чудом.

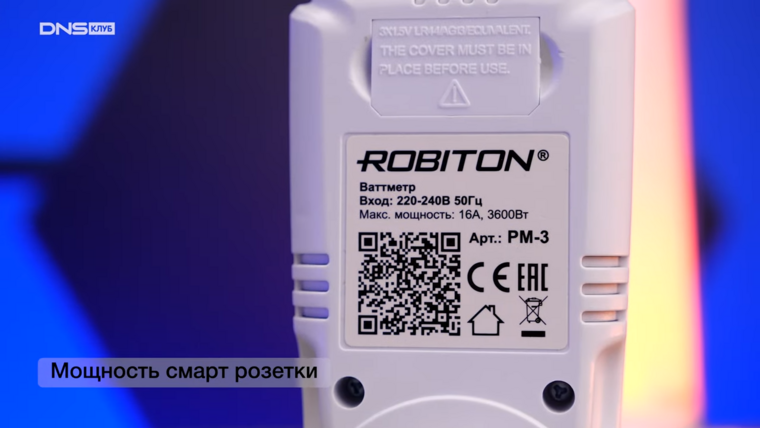

Мощность смарт-розетки

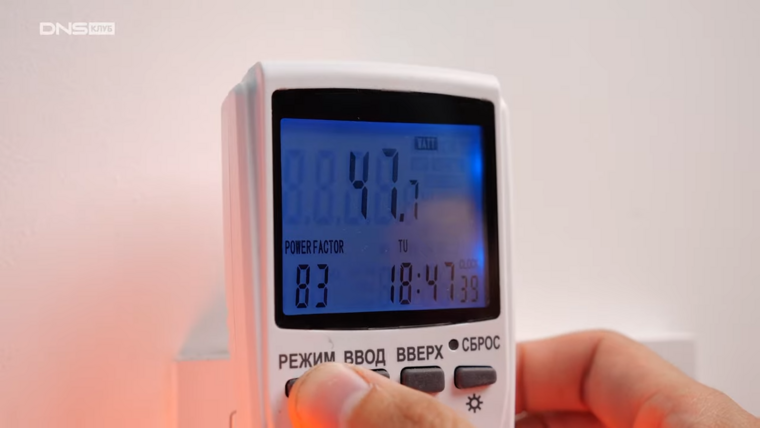

При подключении устройств через умную розетку, не запамятовывайте про безопасность. Во-1-х, необходимо сопоставить мощность подключаемого устройства с наибольшей допустимой нагрузкой на умную розетку. А во-2-х, хоть в большинстве моделей и есть защита от недлинного замыкания, оценивайте опасности дистанционного включения тех либо других устройств, когда дома никого нет.
Минусы умных розеток
Умные розетки дороже обыденных, но именовать это недочетом трудно: комфорт и удобство того стоят. Главный недочет в синхронизации розетки со телефоном — для этого обычно нужна Wi-Fi с частотой 2.4 ГГц. Это пользующийся популярностью, но уже устаревающий эталон. Если у вас установлен новый роутер, работающий в спектре 5 ГГц, то с синхронизацией могут появиться задачи: розетка просто не сумеет подключиться. Потому лучше заблаговременно узнать, в каком спектре работает смарт-розетка.
Выводы
Умная розетка — это очень нужный домашний ассистент, который с абсолютной точностью делает ваши команды: слушает, включает, отключает, защищает, уведомляет, считает издержки и смотрит за присоединенными устройствами. Полезнее может быть только система умного дома, но это уже совсем другая история.
