Можно ли соединять медные провода

Ответ как бы обычной, но все же нередко соединяя провода, электрики и люди, которые делают электромонтажные работы без помощи других, нарушают главные требования к электрическим контактам. К чему это приводит? В наилучшем случае к обгоранию проводов в месте соединения, в худшем к воспламенению и необъятному пожару. Дабы этого не вышло, дальше в статье будут рассматриваться главные методы соединения проводов при ведении электромонтажных работ.

Способы соединения:
-скруткой;
-через клемму;
-через зажим;
-болтовое соединение;
-пайка;
-через наконечники.

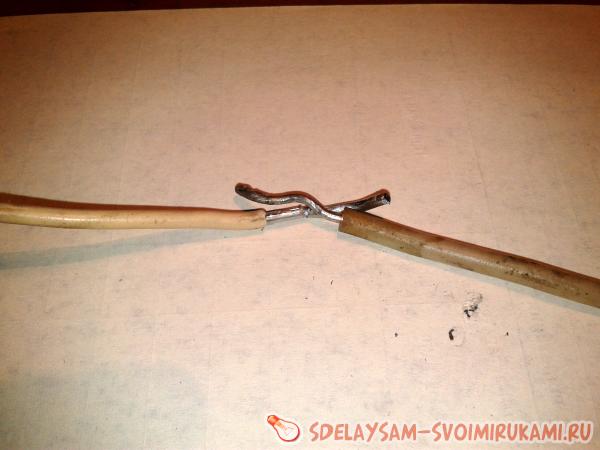

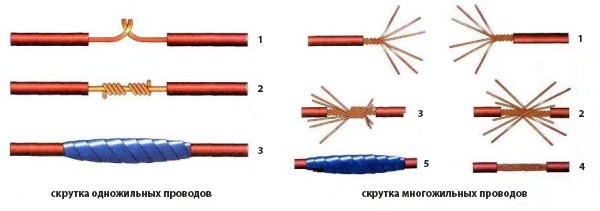

Соединение проводов способом скручивания.
Это самый резвый и обычной метод соединить один либо несколько проводов, потому он применяется почаще других. Если провода скрутить верно, то при использовании их в домашней сети с маленькой нагрузкой, они прослужат длительно без напоминаний о для себя.
Нередкие ошибки при соединении проводов способом скрутки.
Самая частая ошибка которую допускают монтажники — это скручивание жил различных металлов (медь с алюминием). При таком соединении в скрутке происходит непростой процесс электролиза, что приводит к разрушению самого металла. Он покрывается окислами и рытвинами. Все это приводит к нехорошему контакту в месте соединения, и потом нагреву. В конце концов проводники просто обгорают друг от друга. Это сопровождается запахом паленой изоляции, потрескиванием, а время от времени и возгоранием.

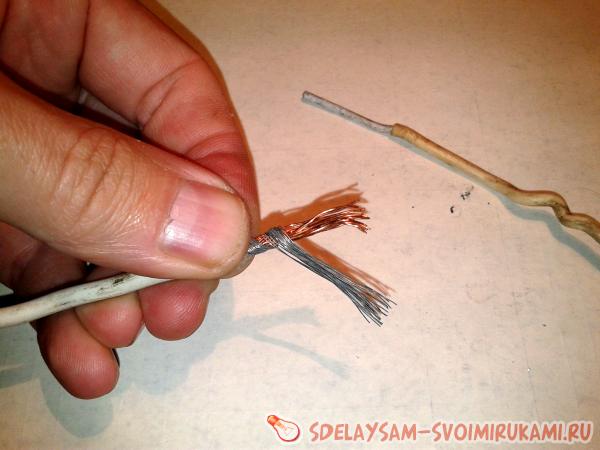

Как выполнить скрутку из проводов с различными металлами верно.

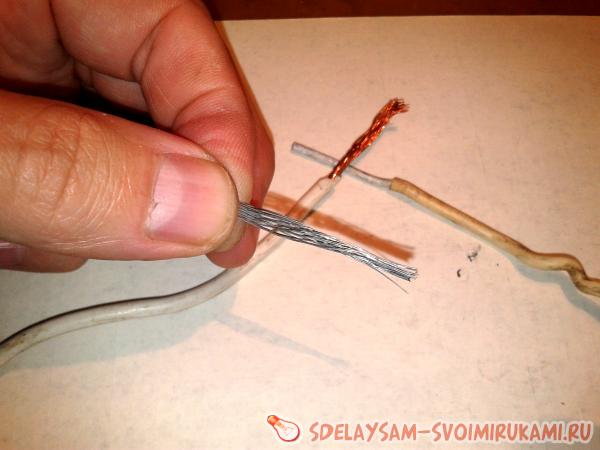

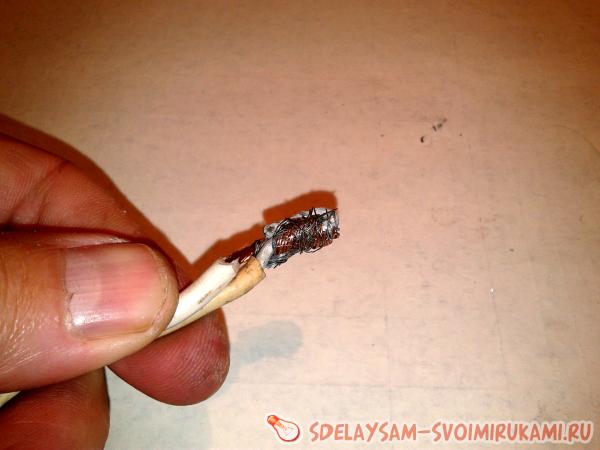

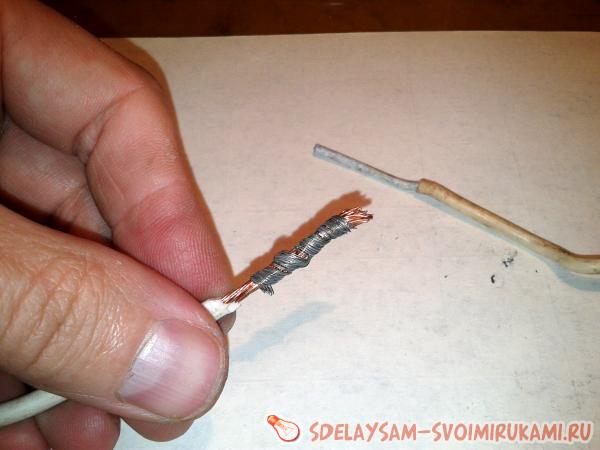

Отыскать маленькой отрезок луженого провода

и снять с него изоляцию. Дальше распушить жилы и умеренно накрутить их на дюралевый провод. При помощи плоскогубцев, с усилием опутать вокруг него медный проводник.

В конце, загнуть избыточное на эту скрутку.

Сейчас медь соприкасается конкретно с алюминием через луженый провод. И это не даст появлению электролиза на различных проводниках.

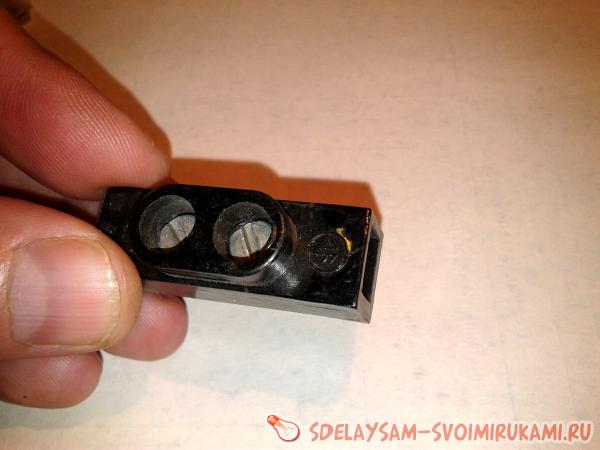

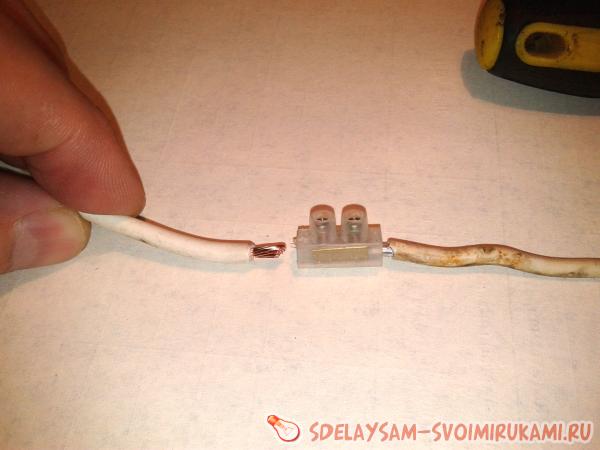

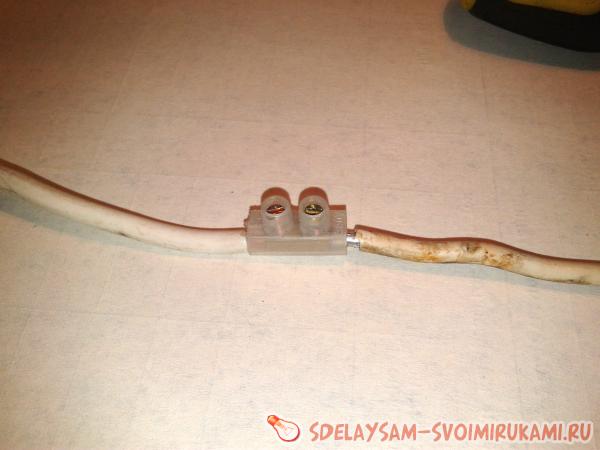

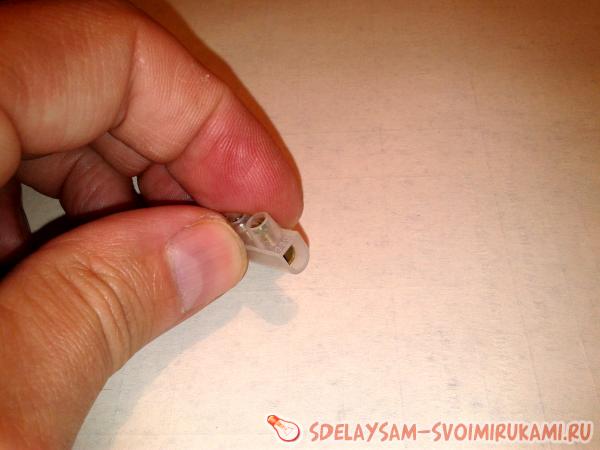

Соединение через клемму.
Наличие клемм также может облегчить эту работу и обеспечить высококачественное соединение. Видов клемм бывает сильно много, но принцип у них один и тот же. На рисунке видно два вида клемм, которые нередко можно узреть в различных устройствах.

К примеру, в светильниках дневного света, в месте соединения питающих проводов. Также эти клеммы есть свободно в продаже и могут составлять 10 шт. и поболее в длину. Купив таковой блок, можно просто отрезать необходимое количество частей ножиком. Соединить проводники из различных металлов в клемме не составляет особенного труда. Поначалу необходимо снять изоляцию с окончания проводов на 3—4 мм, дабы обнаженный участок сильно не выходил за границы клеммы.

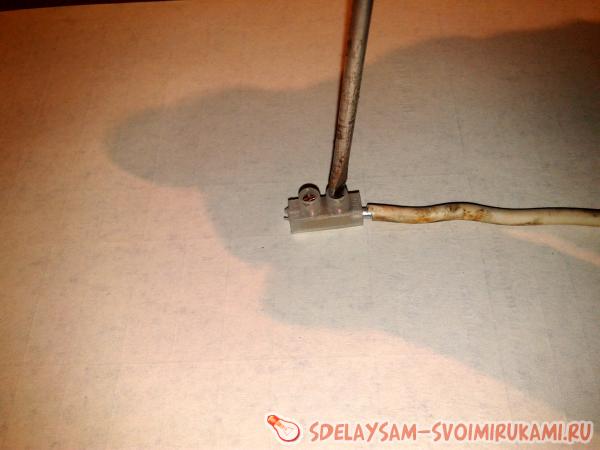

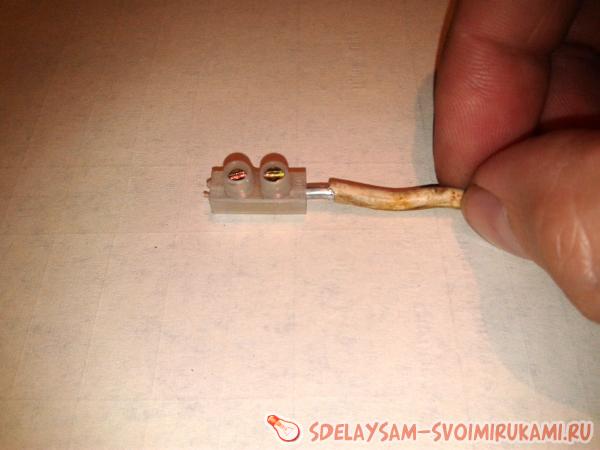

Откручиваем винты до свободного прохождения жил проводов, и вставив, зажимаем их.

Не стоит прилагать очень много усилия, по другому хрупкая резьба «сорвется», из-за чего будет нужно поменять клемму. Такое соединение достаточно надежное. При токе до 1,5 кВт оно свободно совладать со собственной задачей. Все находится в зависимости от того, какую клемму применить. Тут рассматривается самая слабая, используя более сильную, ток протекания может быть увеличен. Не считая варианта соединить провода из различного материала, клеммы с фуррором можно применять для наращивания длины. Такое может понадобиться в случае, когда провод в коробке так маленький, что не хватает, дабы выполнить скрутку. Вот здесь и поможет клемма. То же касается обломанного провода, выходящего с потолка на осветительный прибор. Это кстати говоря, очень частая неувязка. Даже если незначительно проводника еще торчит с потолочной плиты, клемма с фуррором поможет удлинить его.

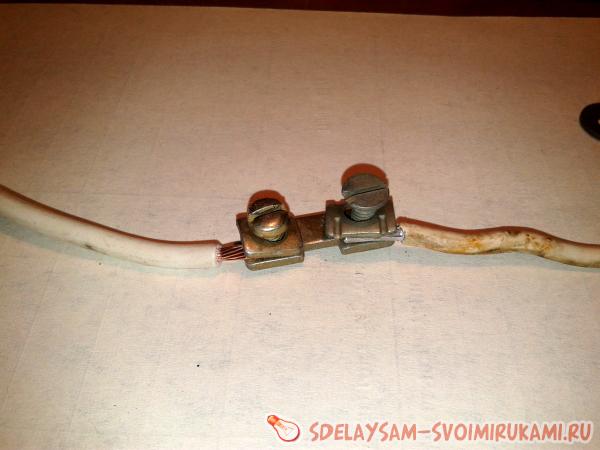

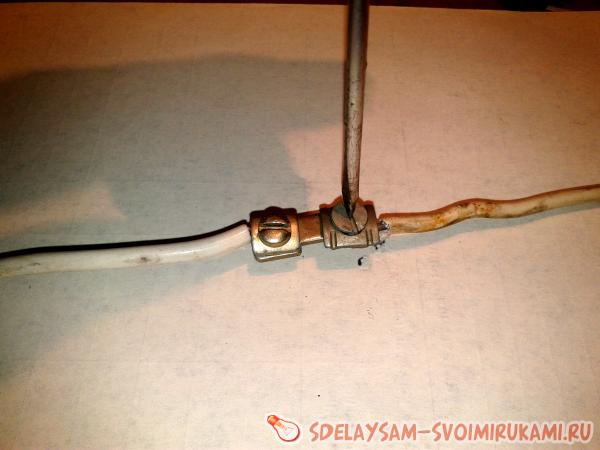

Соединение через зажим. Время от времени под рукою возможно окажется вот таковой, либо схожий ему зажим.

То делему с соединением можно решить с его помощью. Как это выполнить понятно из фото.

После того как винты накрепко зажаты, весь этот обнаженный участок, необходимо изолировать липкой ПВХ лентой.

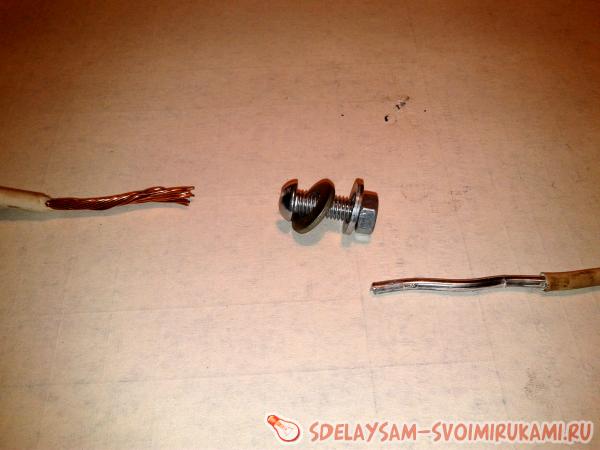

Болтовое соединение.
Болты, гайки и шайбы всегда найдутся под рукою. Потому за неимением зажимов и клеммов они тоже сгодятся. Кстати сказать, на болтах огромных размеров, делают достаточно высококачественные соединения массивных кабелей огромного сечения, и этот способ до сего времени с фуррором применяется на промышленных предприятиях.
Итак, для вас пригодиться:
-болт подходящей длины;
-гайка;
-три широкие шайбы.

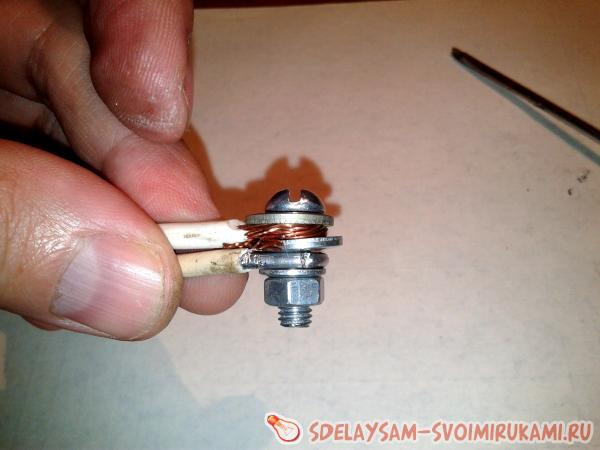

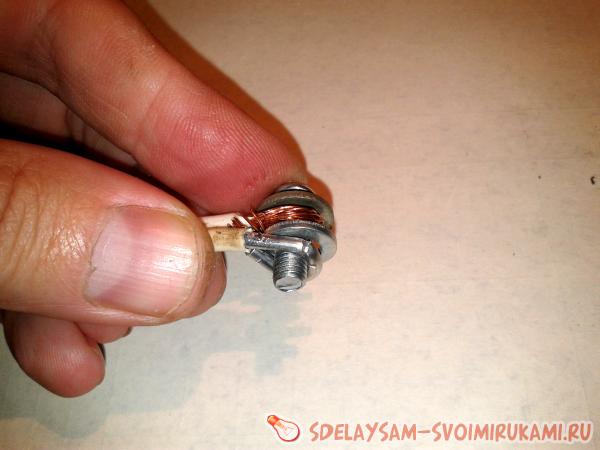

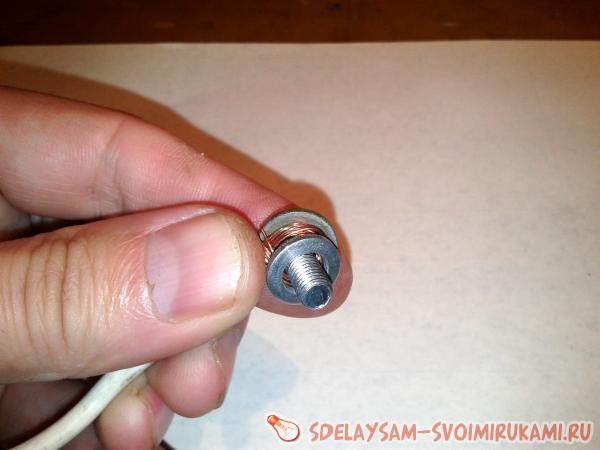

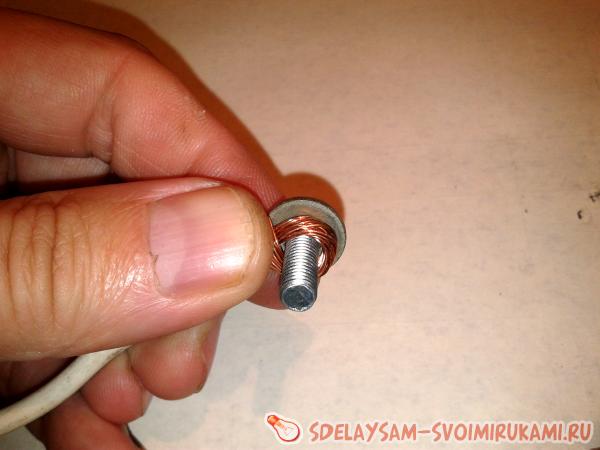

Поначалу на болт одеваем одну шайбу, дальше, можем круглогубцами выполнить кольца либо просто плоскогубцами опутать проводник вокруг резьбы.

Загибать необходимо по движению резьбы. Другими словами так, дабы при закручивании гайки, петля не разжималась в стороны.
Шайба между 2-мя проводниками не даст им соприкасаться, и предупредит эффект электролиза, разрушающий металлы.

Пайка.
Соединение пайкой считается более высококачественным, так как сопротивление в этом месте становится наименьшим. Некоторые сами пропаивают скрутки в коробках, улучшая таким макаром соединение. Но это можно выполнить с медью. А алюминий не очень отлично паяется. Да, можно применить различные кислоты и присадки, но они, обычно, сами с течением времени разрушают соединение.

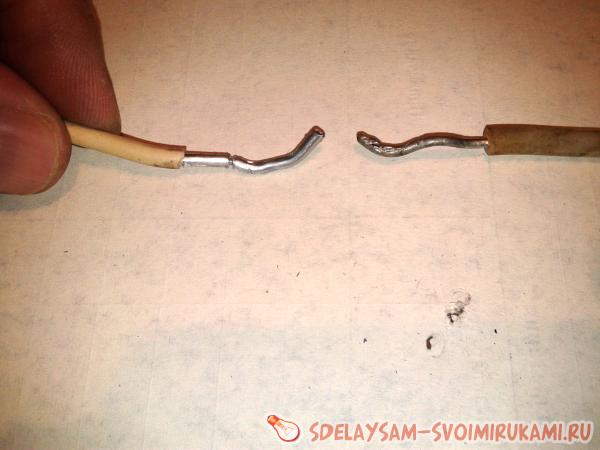

Но при помощи канифоли и олова можно залудить медный проводник. И после чего расслабленно скрутить его с дюралевым. Соединение также получится достаточно высококачественное.

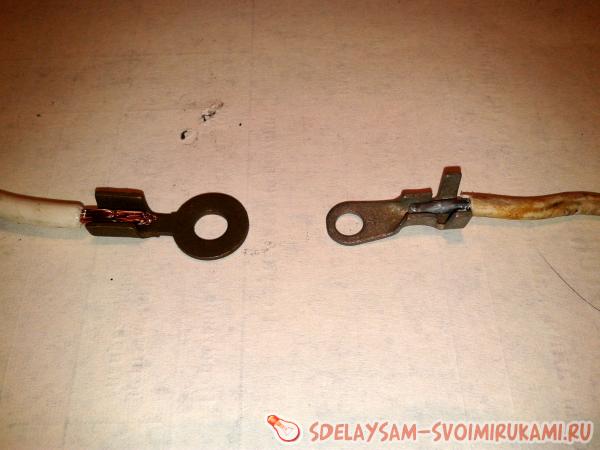

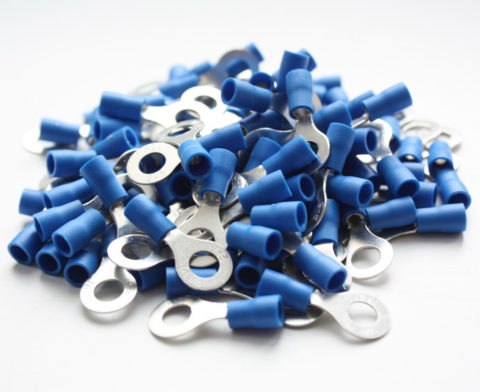

Наконечники.
Если вы отыщите такие наконечники, то будет совершенно отлично. Это одно из надежнейших видов соединения. Вставляем провода в наконечники, и зажимаем их при помощи плоскогубцев, а после дожимаем молотком и наставкой.

Наконечники должны быть луженые, либо необходимо дюралевый проводник, обвернуть луженным проводом перед тем, как воткнуть в отверстие наконечника. После наконечники следует сжать болтом с гайкой, и все изолировать лентой.
Заключение.
Естественно, на данный момент есть более продвинутые способы и приспособления для соединения проводов, но их необходимо брать и осваивать, на что уходит излишние средства и время. Старые—добрые способы, описанные выше, еще длительно будут употребляться, и также длительно прослужат верой и правдой. Так для чего же платить больше?!

Соединить дюралевый и медный провод — можно и без заморочек

О соединение медного и дюралевого провода прогуливается много слухов. Некоторые молвят, что в этом нет ничего ужасного, и приводят примеры, когда такие соединения служат десятилетиями, а другие молвят, что из практики знают, как стремительно они разрушаются. Кому веровать, и как верно соединять такие провода мы и побеседуем в нашей статье.

Почему нельзя соединять медный и дюралевый провод

Сначала, давайте разберемся, почему нельзя соединять эти провода совместно, и что необходимо для того, дабы такое соединение служило многие годы. Для этого нам придётся погрузиться незначительно в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и дюралевый провод

Дабы осознать, как соединить медный и дюралевый провод, давайте разберемся, а что все-таки такового в таком соединении. Ведь существует сходу несколько теорий о недопустимости такового соединения и фактически все из них имеют рациональное зерно.

Окисление алюминия

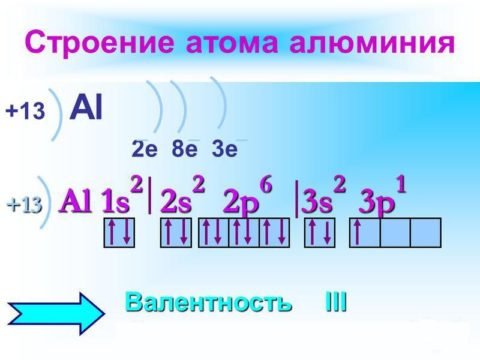

Как и хоть какой другой металл, под воздействием кислорода медь и алюминий окисляются. В итоге чего на их поверхности появляется оксидная пленка. Оксидная пленка меди фактически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет довольно огромное сопротивление.

Если медный и дюралевый провод соединить, то вроде бы мы не желали, но металлы будут вести взаимодействие. Алюминий является более активным металлом, потому при возникновении между соединением воды, которая в любом случае находится в воздухе, начинается процесс электролиза, другими словами ионы алюминия переносятся на медь.

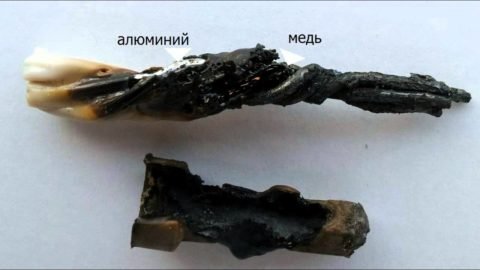

В итоге дюралевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще более ускоряют процесс электролиза. И чем больше воды в соединении, тем резвее происходит этот процесс.

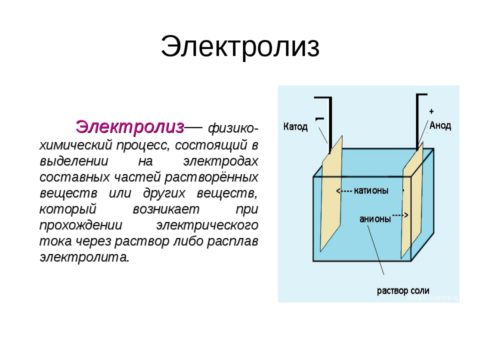

Что такое электролиз

В итоге мы имеем фактически разрушенный дюралевый проводник. Его сечение уменьшено, а означает плотность тока растет. Растет плотность тока, металл начинает больше нагреваться, и в итоге это приведет или к перегоранию алюминия в месте соединения, или, в худшем случае — к пожару.

Как соединять медный и дюралевый проводник

Но медный провод соединить с дюралевым можно. Для этого между этими 2-мя проводниками довольно расположить 3-ий материал либо же вполне исключить возможность проникания воды к месту соприкосновения металлов.

• Давайте разглядим оба эти варианта. Начнем с более обычного – расположить между проводниками 3-ий металл. Обычно для этого выбирают так же неактивный металл, чтобы у нас вновь не было процесса электролиза. И обычно аннотация советует применять для этого латунь.

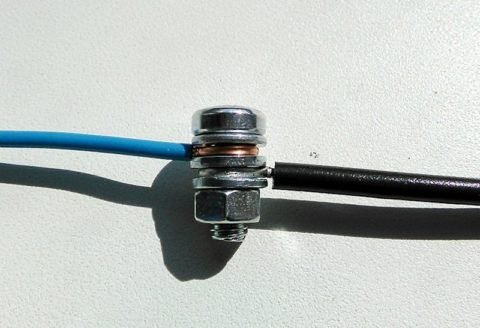

Соединение медного проводника и дюралевого через железную шайбу

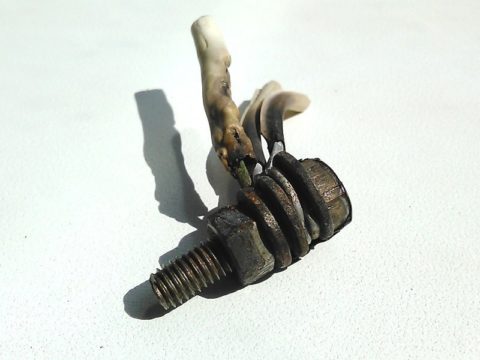

На рисунке это соединение после нагрева шайбы

• Это связано с тем, что этот материал имеет довольно отличные электротехнические характеристики. Он стоек в хим плане и препятствует процессу электролиза.
• Некоторые предлагают применять для этого обыденную сталь либо нержавейку. Но делать этого не стоит. Дело в том, что эти материалы владеют не очень неплохой проводимостью. Потому при прохождении через них огромных токов они будут сильно нагреваться. В итоге мы снова можем получить пожар.

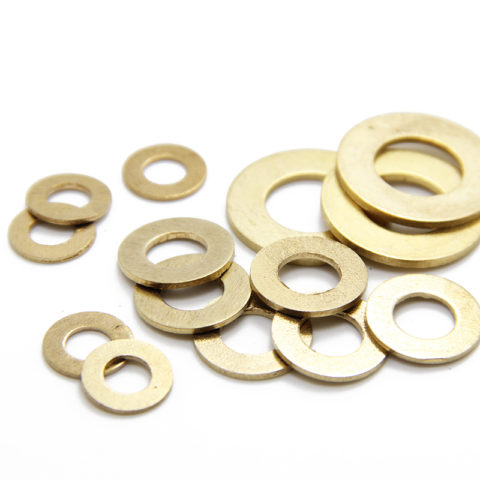

Направьте внимание! Если вы все-же приняли решение остановится на болтовом соединении, то заместо металлической шайбы можно применять латунную. При наличии металла ее вы сможете вырезать и своими руками. Вариант же со металлической шайбой допустимо применять только в сетях с не очень большой нагрузкой.

• Вторым вероятным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет очень дорогостоящим, ну и не всегда надежным вариантом. Потому почти всегда для этого применяют специальную пасту как на видео.

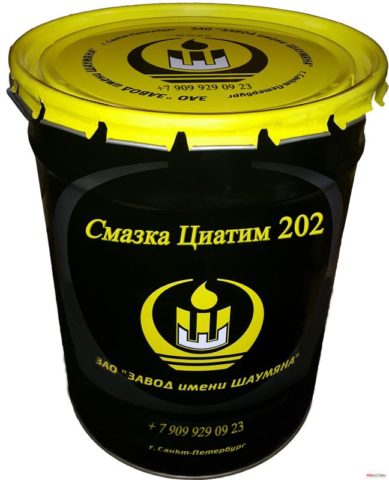

Смазка для контактного соединения

• Такая паста не только лишь препятствует проникновению в контактное соединение воды, но и кислорода. В итоге алюминий окисляется очень некординально, ведь для образования оксидной пленки ему нужно практически несколько секунд. А благодаря отсутствию воды в месте соединения не происходит самый ужасный процесс для такового соединения – электролиз.

Как соединять верно медные и дюралевые провода

Зная предпосылки и вероятные варианты устранения препядствия, можно приступить к разбору вопроса, как верно соединить медный и дюралевый провод. И тут есть сходу несколько полностью логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и неважно какая другая смазка, препятствующая окислению металла и попаданию воды. Но здесь встает вопрос с последующей изоляцией такового соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выжать ее.

Направьте внимание! В любом случае соединение типа скрутка запрещено. А для таких различных металлов скрутка может быть вдвойне гибельна.

Клеммники для соединения проводов

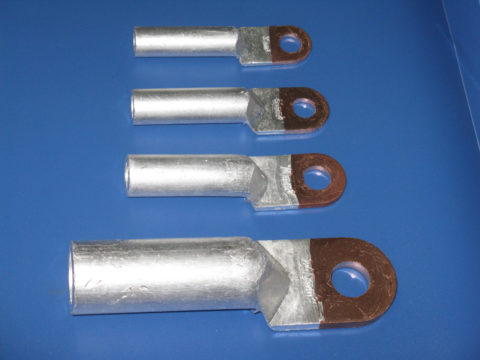

Латунные наконечники для проводов

Обжимные наконечники для винтообразного соединения

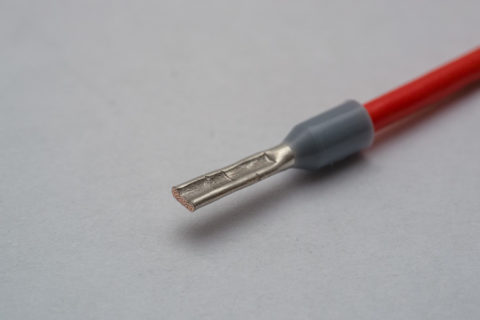

Наконечник на медный многожильный провод

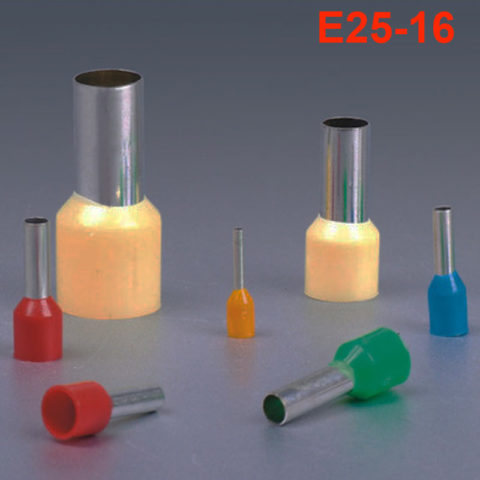

Гильзы для обжимки проводов

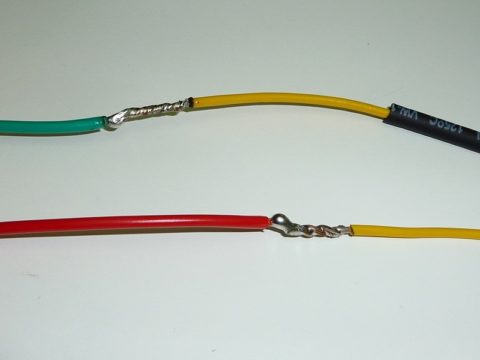

Соединение проводов способом пайки

Сварка проводов

Наконечники под винтообразное соединение для проводов огромного сечения

Вывод

На вопрос, как лучше соединить медный и дюралевый провод, конкретного ответа нет. Ведь тут все находится в зависимости от местных критерий и принадлежностей, имеющихся под рукою. Но в любом случае таких вариантов довольно много. Не допускается только ровная их скрутка, что в любом случае запрещено нормами ПУЭ.

Как соединить одножильный и многожильный медный провод

Высококачественное соединение проводки – это важное требование для безопасности жилища. Ненадежный контакт может привести к недлинному замыканию и возгоранию, потому принципиально уметь отменно и накрепко соединять два проводника в распределительной коробке. Есть различные способы сотворения контакта, и они все имеют свои особенности.

Необходимость надежного соединения

Прежде всего необходимо разобраться, почему так принципиально уделить внимание надежности подключения проводников. Даже ПУЭ дают советы по выбору метода соединения и строго воспрещают скручивание проводов.

Последствия некорректно присоединенных проводников:

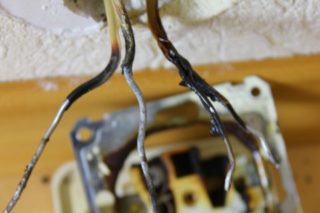

• Пожар. Плохой контакт имеет огромное переходное сопротивление. Это приводит к нагреву, который в предстоящем может привести к возгоранию.
• Повреждение проводки. Из-за высокого сопротивления проводник резвее греется. В итоге может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
• Куцее замыкание. Зависит также от величины переходного сопротивления.

Огромное переходное сопротивление приводит к нехорошим последствиям. Потому его принципиально уменьшить, зачем применяются разрешенные методы соединения многожильных проводников.

Методы соединения

Из разрешенных способов ПУЭ разрешает создавать контакт следующими методами:

• зажимы;
• клеммы;
• опрессовка;
• пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении напротив сужается. Так как контакт ничем не закреплен, он стремительно выйдет из строя и разрушится. Скручивание может употребляться только совместно с другим методом соединения – к примеру, сваркой либо пайкой.

Способ сжимов

Этот метод содержит в себе винтообразные и болтовые соединения, также контакт при помощи зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. Сейчас таковой метод является самым распространенным и комфортным. К преимуществам можно отнести невысокую цена, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким методом провода с сечением до 25 кв.мм. Проводники с огромным сечением требуют другого соединения либо необходимо будет учесть аспекты при контакте способом сжимов.

Винтообразное соединение применяется для кабелей маленького сечения. Его сущность заключается в установке 2-ух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения узкой проволоки. По этой причине рекомендуется защищать их при помощи специального наконечника. Есть особые клеммы с зажимной площадкой, для которых использование наконечников не нужна. Они обеспечивают высококачественный зажим без повреждения проволоки по всему сечению трубки из латуни.

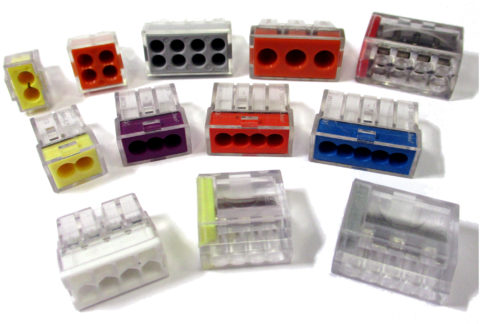

Клеммы Wago являются разновидностью способа сжимов. Они надежны, но спецы ведут споры о долговечности таких изделий. Достоинства – скорость работы, качество контакта, простота.

Способ прессовки

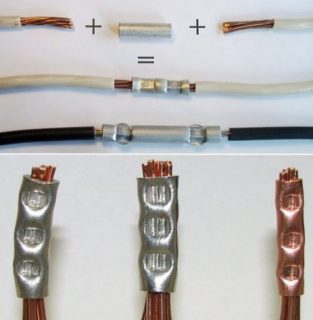

Опрессовка проводов осуществляется с внедрением специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с маленьким сечением подходят ручные клещи.

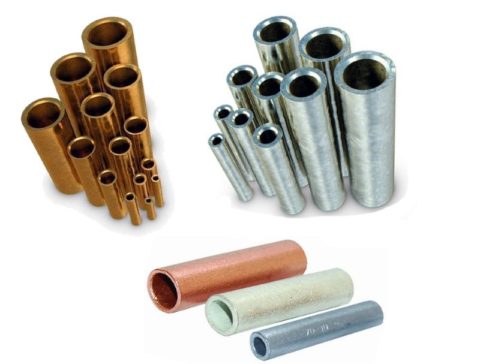

Также потребуются особые гильзы из меди, алюминия либо латуни. Подбираются под соответственный материал жил кабеля. Если необходимо соединить несколько многожильных проводов перед клеммником, используются наконечники.

Прессовка применяется для всех видов кабелей – многожильных, одножильных, их композиции. Принципиально только верно подобрать тип гильзы и нажимное усилие.

Способ сварки

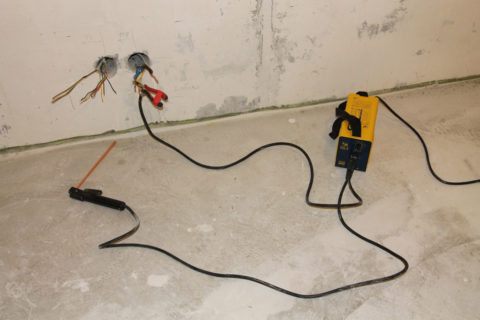

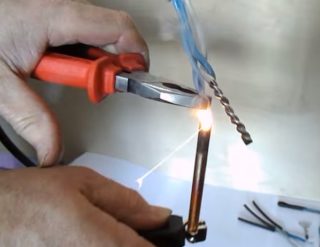

Сварка проводов – самый надежный и долговременный метод соединения. Его недочет заключается только в трудности реализации своими руками, так как для работы будет нужно проф сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия нужных способностей следует избрать другой метод соединения либо доверить работу специалисту.

При помощи сварочного аппарата расплавляются концы жил. Когда они застывают, появляется единое целое между 2-мя отрезками и обеспечивается высококачественный контакт. При помощи такового способа можно соединять неограниченное число проводников в одной точке. Но необходимо осознавать, что при контакте одножильного и многожильного кабеля будут появляться трудности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

• Расплавление оконцевания многожильного провода.
• Соединение расплавленного проводника с одножильным отрезком.

При нарушении техники сварки может произойти перегорание отдельных жил и контакт будет обеспечен не для всех проволок.

Пайка

Для пайки 2-ух отрезков кабеля также потребуются дополнительные инструменты – паяльничек, канифоль, припой, паяный жир. Мастер должен уметь паять, по другому надежный контакт обеспечить не получится.

Как скрутить многожильный провод совместно с одножильным:

1. Зачистка от изоляции.
2. Обработка поверхности обоих проводников канифолью.
3. Наматывание многожильного кабеля на одножильный.
4. Сгибание одножильного кабеля, обжимание пассатижами.
5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью делается раздельно для каждой части провода. Потом проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их довольно зачистить от изоляции и обработать канифолью. Потом кабели необходимо спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не нужна.

Многожильные провода также зачищаются от изоляции. Это может быть труднее, так как любая жила имеет свой изоляционный слой. Дальше проводники соединяются косичкой либо скруткой и обрабатываются припоем.

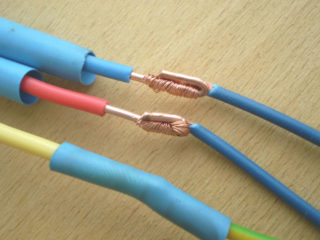

Соединение гибкого и жесткого проводов

Обычно соединяются проводники одинакового типа. Но время от времени нужна соединение гибкого и жесткого провода, которое осуществляется с соблюдением некоторых аспектов.

Поначалу следует обрезать кабель таким макаром, дабы его конец был коническим. Жесткий провод необходимо расплавить и выполнить на его конце петлю. Узкая проволока пропускается через сделанную петлю и оборачивается вокруг жесткого кабеля. Приобретенное соединение необходимо обработать припоем и накрепко заизолировать. Схожий метод подходит для дюралевых проводников.
