Мощности активная реактивная и полная

Активная мощность — это нужная часть мощности, та часть, которая определяет прямое преобразования электроэнергии в другие нужные виды энергии.

Как посчитать реактивную мощность?

Тогда мощность рассчитывают по одной из формул:

1. P=U*I.
2. P=I2*R.
3. P=U2/R. По этой же формуле определяется полная мощность в цепи переменного тока. …
4. P=S*cosФ Тут мы лицезреем, новейшую величину cosФ. …
5. cosФ=P/S. В свою очередь реактивная мощность рассчитывается по формуле:
6. Q = U*I*sinФ

В чем измеряется полная мощность?

Активная мощность: обозначение P, единица измерения: Ватт Реактивная мощность: обозначение Q, единица измерения: ВАр (Вольт Ампер реактивный) Полная мощность: обозначение S, единица измерения: ВА (Вольт Ампер)

Как отыскать полную мощность трансформатора?

Все составляющие связаны соотношением: S2=P2+Q2. Единица измерения – ВА (вольт-ампер).

В чем разница между активной и реактивной мощности?

Нет реактивной электроэнергии. Есть реактивная мощность. Активная — это нагревание резисторов. Реактивная — колебание тока и напряжения в ёмкостях и индуктивностях.

Чему равна активная мощность?

Часть полной мощности, которую удалось передать в нагрузку за период переменного тока, именуется активной мощностью. Она равна произведению действующих значений тока и напряжения на косинус угла сдвига фаз между ними (cos φ ).

Читайте также Мощность что это?

Как рассчитывается коэффициент мощности?

Определение коэффициента мощности

PF = P (кВт)/S (кВА), где: P = активная мощность; S = полная мощность. Коэффициент мощности нагрузки, которая может являться электроприемником (ЭП) либо совокупой таких ЭП (к примеру, вся система), задается отношением P/S, т.

Как найти полную мощность трехфазной цепи?

Мощность трехфазного тока равна тройной мощности одной фазы. При соединении в звезду PY=3·Uф·Iф·cosфи =3·Uф·I·cosфи. При соединении в треугольник P=3·Uф·Iф·cosфи=3·U·Iф·cosфи. На практике применяется формула, в какой ток и напряжение обозначают линейные величины и для соединения в звезду и в треугольник.

Как высчитать активную мощность?

Для выяснения показателя активной мощности, следует знать полную мощность, для её вычисления применяется такая формула: S = U I, где U – это напряжение сети, а I – это сила тока сети. Расчет активной мощности учитывает угол сдвига фаз либо коэффициент (cos φ), тогда: S = U * I * cos φ.

Каким устройством можно измерить мощность?

Ваттметр (ватт + др. -греч. μετρεω — «измеряю») — измерительный устройство, созданный для определения мощности электрического тока либо электромагнитного сигнала.

Чему равно мощность?

Мо́щность — скалярная физическая величина, равная в общем случае скорости конфигурации, преобразования, передачи либо употребления энергии системы. В более узеньком смысле мощность равна отношению работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.

Чему равен 1 ватт?

В Интернациональной системе единиц (СИ) единицей измерения мощности является ватт [Вт],[W], равный одному джоулю [Дж],[J], делённому на секунду. 1 ватт определяется как мощность, при которой за 1 секунду времени совершается работа в 1 джоуль. … Вт = H·м/с Вт = В·А

Как отыскать полную мощность цепи?

Полная мощность (S)

Произведение действующего значения напряжения на действующее значение тока в цепи переменного тока именуется полной мощностью. Она является произведением значений напряжения и тока без учёта фазового угла. Единицей измерения полной мощности (S) является ВА, 1 ВА = 1 В х 1 А.

Читайте также Что такое расчетная мощность и установленная мощность?

Как найти коэффициент мощности трансформатора?

Как высчитать коэффициент мощности трансформатора: формулы и математические расчёты Найти его может быть по обычной формуле: делятся усредненные значения модульных активных (ВТ) и полных (ВА). При всем этом активная рассчитывается как умноженные характеристики напряжения и силы тока, умноженные на косинус фи.

Реактивная мощность

В технической литературе и сопроводительной документации используют различные обозначения электрических характеристик. Реактивная мощность определяет часть процессов при подключении индуктивных (емкостных) нагрузок. Вкупе с активной (рабочей) составляющей она сформировывает полные энерго свойства цепи переменного тока.

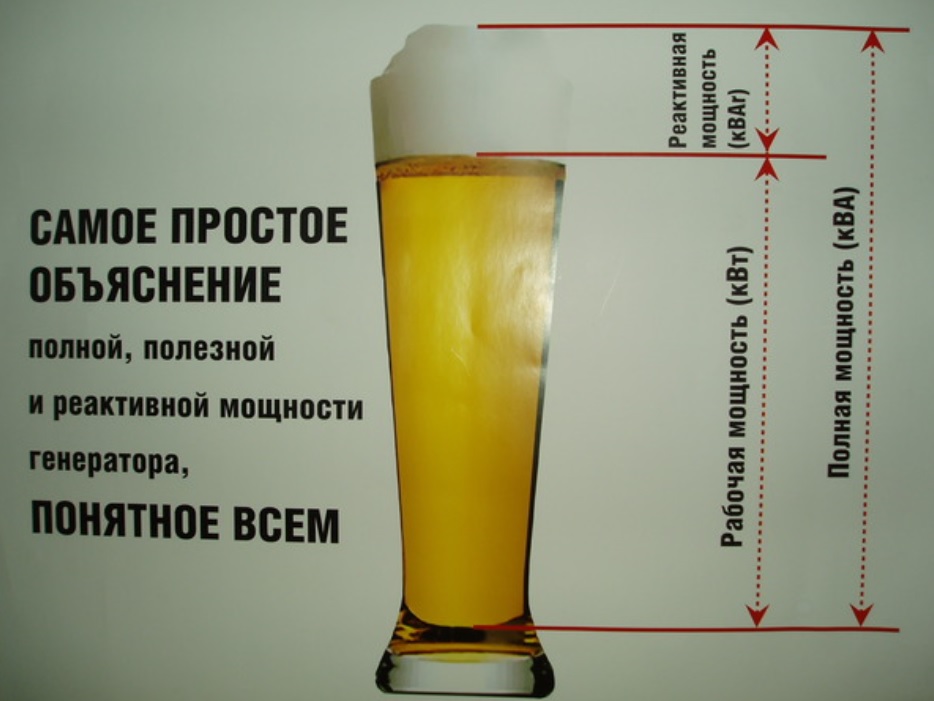

Приятная демонстрация физических понятий

Мощность активная, реактивная и полная

Перечисленные понятия рассматривают с учетом особенностей нагрузки. Активная мощность потребляется обыденным проводником. При увеличении силы тока энергия расходуется на увеличение температуры (ТЭН чайника) либо световое излучение (нить лампы накаливания).

Индуктивная нагрузка и конденсатор потребляют реактивную мощность. Энергия в этих вариантах преобразуется в магнитное (электрическое) поле, соответственно. Суммарная величина – полная мощность.

Смысл реактивной нагрузки

Неважно какая реактивная нагрузка делает временной сдвиг между фазами тока и напряжения. Данную величину определяют в градусах. Более приятным является векторное представление электрических характеристик. Если подключить индуктивность, напряжение будет опережать ток. Угол между ними обозначают в формулах буковкой «ϕ» («Фи» греч.).

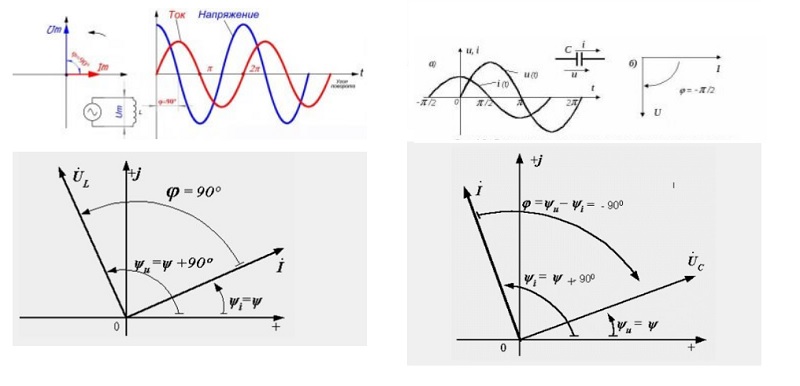

Временные и векторные диаграммы демонстрируют, как меняются главные характеристики при подключении индуктивных (емкостных) частей

На картинке показано, что при подключении емкостной нагрузки вектора «меняются» местами. В безупречных критериях сдвиг между векторами равен 90°. В реальности следует учесть воздействие электрического сопротивления цепи, несовершенство конструкций. С учетом особенностей частей следует напомнить, что в индуктивности (емкости) при сохранении характеристик источника питания плавненько меняется ток (напряжение), соответственно.

Почему в сети напряжение переменное

Для разъяснения истинной ситуации нужно выполнить лаконичный экскурс в историю. Электричество понятно человеку сотки (по некоторым данным, тысячи лет). Но вправду общее внедрение этой энергии началось сравнимо не так давно – в конце 19 века. Вот тогда (1879 г.) Эдисон запатентовал 1-ый многофункциональный устройство, который помогал решать препядствия освещения. Для питания лампочек он стал монтировать сети неизменного тока.

Через 10 лет Тесла сделал генераторы переменного тока. После жестокой конкурентноспособной борьбы конкретно его метод передачи энергии на расстояния одержал победу. Этот итог был обеспечен быстрее рыночными способами, чем внимательным сопоставлением потребительских черт.

К сведению. Метрополитен Нью-Йорка до сего времени работает с подключением к сети неизменного тока.

Выгода от переменного напряжения

Принципиальные для потребителей достоинства этого варианта приведены в следующем списке:

• обычная конструкция генераторов/ электродвигателей;
• малые утраты при передаче электроэнергии на сравнимо маленькие расстояния;
• простота преобразования напряжения с применением трансформатора;
• поддержание стабильности оборотов электрических приводов без излишних проблем;
• отсутствие полярности.

Любой из пт можно разглядеть тщательно. Генератор (электромотор) переменного тока, к примеру, несложно сделать без токосъемных щеток и неизменных магнитов. Простота конструкции обеспечивает:

• разумную цена;
• малые издержки при обслуживании и ремонте;
• долговечность;
• надежность.

Обороты массивных электродвигателей регулируют конфигурацией частоты. Это означает, что в обыденных критериях эксплуатации обеспечивается поддержание расчетных характеристик без дополнительных схем управления и контроля. А именно, отмеченные особенности совершенно подходят для сотворения насосной станции.

Для увеличения/ уменьшения напряжения в сетях переменного тока применяют типовые сравнимо дешевые конструкции. Меняя количество витков обмотки на едином сердечнике, можно получить нужный коэффициент трансформации с высочайшей точностью. В процессе работы дополнительная настройка не нужна.

Неизменное напряжение понижают с применением электрического сопротивления, которое в этом случае не делает никаких нужных функций. Для увеличения – используют сложные схемы с промежным преобразованием в переменный сигнал.

Какой из методов лучше, можно найти после перечисления преимуществ сетей неизменного тока:

• возможность подключения конкретно к источнику питания светодиодов, гальванических ванн, других потребителей;
• обычная зарядка аккумуляторных батарей;
• отсутствие необходимости согласования нагрузок;
• высочайшая точность измерений;
• малые утраты при передаче электроэнергии на огромные расстояния;
• использование «однопроводной» полосы питания (метро, трамвай).

Убытки от переменного напряжения

Формулы расчетов активной и реактивной мощностей тщательно рассмотрены в следующих разделах статьи. Но для исследования утрат в сетях переменного тока нужно привести определение поправочного коэффициента cosϕ (косинус Фи). Это значение производители указывают в технических паспортах и на бирках корпусов массивных моторов, сварочных аппаратов, другой техники.

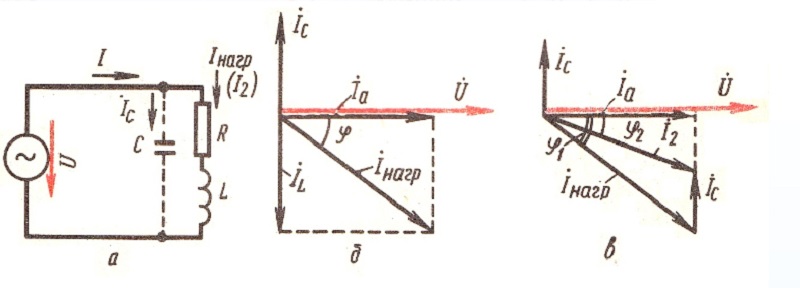

Утраты в электрической схеме а) с диаграммой полной б) и частичной в) компенсации

В этом примере рассмотрена приближенная к реальной ситуация, когда подключены активные нагрузки совместно с реактивными. Если cosϕ=0,75, то при одной и той же потребляемой мощности номинальный ток в цепи (100 А) возрастет следующим образом:

I = Ia/ cosϕ = 100/0,75 ≈ 133 А.

При всем этом на увеличение температуры будет расходоваться мощность, пропорциональная квадрату тока. Считать ее можно по формуле:

Надлежащие утраты увеличатся в 1,77 раза.

Необходимо подчеркнуть! Конфигурации силы тока сопровождаются колебаниями напряжения. Другие потребители, присоединенные к этой же сети, будут работать в неблагоприятных режимах. При всем этом счетчик будет демонстрировать постоянное потребление энергетических ресурсов.

Понятной является ситуация, когда ИБП либо другой источник питания начинает выдавать ток, превосходящий расчетные характеристики. Перегревается не только лишь генератор, но и проводка. Существенно увеличивается риск аварий, поломок.

Активная, реактивная и полная мощности в формулах

Дабы высчитать либо измерить мощность: полную, активную и реактивную, служат главные формулы:

• активная мощность = полная * cosϕ;
• реактивная = напряжение * ток * sinϕ.

Для упрощения можно начать с примера на базе цепи неизменного тока, где реальна популярная формула:

Это активная (рабочая, полная) мощность. Единицы измерения – ватт (Вт), киловатт (кВт), другие производные. При подключении сопротивления (R) ее можно вычислить следующим образом:

• Pa = I2 * R;
• Pa = U2 / R.

Простота исчезает при рассмотрении сигналов синусоидальной формы. Конкретно такими параметрами отличаются стандартные сети питания (220/380V). Активная мощность в данном случае находится в зависимости от фазового сдвига между векторами тока и напряжения.

Надлежащие зависимости выражают следующим образом:

Эта формула подходит для расчета обыкновенной сети 220V, которой пользуется большая часть рядовых потребителей. Массивные насосы и станки подключают к трехфазным источникам питания 380 V. Для этого варианта нужна корректировка:

Pa = √3 * U * I * cosϕ = 1,732 * U * I * cosϕ.

Реактивная мощность (Pq) не только лишь потребляется нагрузкой, но и ворачивается назад в источник питания. Ее значение определяют следующим образом:

К сведению. Измеряется данная величина в реактивных вольт-амперах (вар).

Для вычисления полной мощности формула содержит вышеперечисленные составляющие:

Что такое реактивная мощность

Эту мощность можно именовать никчемной, так как она обозначает переход энергии между источником питания и нагрузкой. Труднодоступный для практического использования энергетический потенциал в этом случае только наращивает утраты.

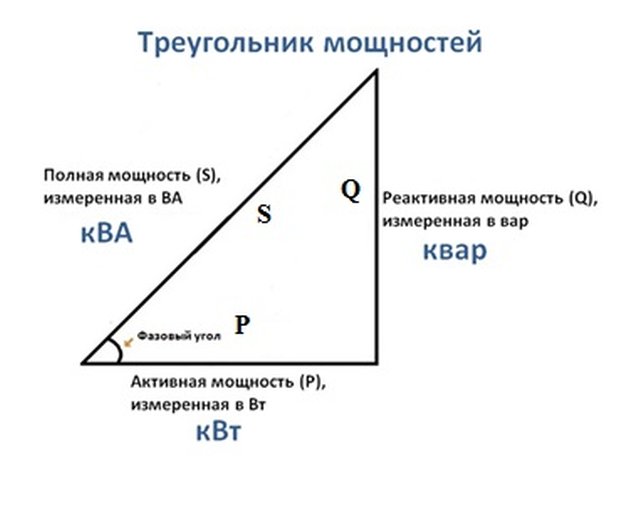

Треугольник мощностей

На картинке ниже вблизи с электрической схемой приведены графические изображения мощностей. Надлежащими векторами обозначены мощности:

• S – полная;
• Q – реактивная;
• P – активная.

Коэффициент мощности

Этим термином обозначают утраты, сделанные реактивной нагрузкой. Обозначение – cosϕ.

Корректировка cos ϕ

Для компенсации угла сдвига фаз применяют дополнительные электрические составляющие. При индуктивном нраве нагрузки подключают параллельно конденсатор. Емкость рассчитывают по формуле:

C=I/(w*U), где w – угловая частота.

Как и где определяют cos ϕ

Утраты определяют по изменению силы тока, напряжения и мощности в цепях с сильными реактивными нагрузками:

Можно отыскать в магазине или арендовать спец устройство – «фазометр». Спец сервисы предлагают расчет электрических характеристик онлайн.

Колебательный процесс в цепях переменного тока сопровождается конфигурацией магнитного (электрического) поля для индуктивной и емкостной нагрузки, соответственно.

Электроприборы, действующие на качество употребления

Коэффициент мощности равен единице при подключении ламп и нагревателей. Он миниатюризируется до 0,7 и наименее, когда в цепи добавляют преобладающие по потреблению энергии электромоторы, другие составляющие с реактивными составляющими.

Правильное использование определений и расчетов мощности помогает улучшить проект электрической сети с учетом особенностей подключаемых нагрузок. Приведенные выше сведения понадобятся на стадии определения характеристик проводки, защитных автоматов. Всеохватывающее внедрение этих познаний повысит надежность электроснабжения, предупредит появление и развитие аварийных ситуаций.
