Мощность теплого пола на метр

Если есть желание монтировать теплый пол в собственном доме, тогда начинать нужно с четких расчетов. От них будет зависеть почти все: протяженность контура для отопления, количество труб, характеристики насоса, также будет дополнительно проводиться расчет мощности теплого пола.

Содержание статьи

  • Расчет системы
  • Как высчитать утраты тепла?
  • Как найти температурный режим?
  • Напольное покрытие и проектирование теплого пола
  • Методика расчета мощности теплого пола
  • Советы
  • Заключение

Благоустройство теплого пола в квартире, делает нахождение в помещении более комфортабельным. Каким бы не был метод монтирования теплых полов: они могут быть водяными либо электрическим, в любом случае будет нужно целая нагревательная конструкция.

Расчет системы

В большинстве случаев инсталлируются конкретно водяные полы, так как это сбалансированный вариант. Предпосылки для таковой установки следующие:

  1. такие теплые полы подменяют отопление в доме, которое предугадывает использование радиаторов.
  2. если теплый пол укладывается в помещении с большой квадратурой, то он вполне окупиться через 5 лет.

Нужно отметить, что водные полы можно подключить не всюду, так как нужна для подключения врезка в систему централизованного отопления.

Ни стоит пробовать монтировать теплый пол своими силами, если нет никаких способностей, так как следует не просто провести установка труб в стяжку из бетона, но и запустить всю систему, дабы она работала. Дабы высчитать ориентировочную цена теплых полов, следует:

  1. обратиться за помощью к спецам, которые будут устанавливать систему. Они точно сумеют предоставить всю нужную информацию;
  2. можно пользоваться калькулятором расчетов, который имеется в онлайн. Компьютерная программка после введения всех нужных данных сама высчитает ориентировочную цена;
  3. выполнить подсчеты без помощи других, но, не имея подходящих способностей, есть риск, что все расчеты будут изготовлены ошибочно.

Если в расчетах будет допущена хоть мельчайшая ошибка, то она приведет к дилеммам с проектированием, а переделки обойдутся еще дороже.

Советуем: Как выполнить ремонт тёплого пола?

Как высчитать утраты тепла?

Важную роль играет расчет мощности, который будет нужно помещению, дабы в нем была комфортабельная температура. По сути, расчет теплопотерь считается одним из самых сложных, так на него может оказывать влияние огромное количество характеристик:

  1. учитывается время года, климат;
  2. снижение либо увеличение градусов по ту сторону окна;
  3. предназначение помещения;
  4. размер проема окон и дверей;
  5. тип напольного покрытия;
  6. степень термоизоляции;
  7. наличие других источников тепла, которые также могут сыграть свою роль.

Обычно, спецы берут средние значения для расчетов. Если здание, отлично утепленное с помощью высококачественных стеклопакетов, то характеристики равны 40 Вт/м2. В некоторых домах, где термоизоляция находиться на среднем уровне, теплоотдачи могут оставлять 70-80 Вт/м2, для старенькых строений таковой показатель возрастает в пару раз и может достигать 100 Вт/м2.

Как найти температурный режим?

В жилом помещении теплый пол обязан иметь температуру около 29 C, в помещениях, где завышенный уровень влажности таковой показатель температуры должен достигать 33 C. Также стоит учесть и качество монтажа напольного покрытия, к примеру, древесный пол не стоит нагревать больше, чем 27 C.

Напольное покрытие и проектирование теплого пола

В качестве напольного покрытия можно выбирать кафель либо керамогранит. Эти материалы отличаются завышенной теплопроводимость, а означает и издержки мощности будут наименьшими.

  1. существует такое понятие, как большая протяженность водяных теплых полов, потому эти значения превосходить нельзя;
  2. чем короче трубопровод, тем меньше будет нужно мощности для отопления;
  3. каждый контур обязан иметь одинаковую протяженность;
  4. мощность зависит и от плотности монтажа витков. Обычно, около окон и дверей стараются укладывать витки плотнее, чем по всей остальной квадратуре комнаты;
  5. если площадь комнаты очень большая, тогда нужно провести установку еще 1-го контура.

Советуем: Как уложить тёплый пол под ламинат?

Методика расчета мощности теплого пола

Дабы иметь представление о расчете мощности, нужно разглядеть приятный пример. К примеру, теплый пол будет улечся в помещении со сторонами 5 и 6 метров, другими словами общая квадратура составляет 30 м2.

В этом случае, дабы система работала подабающим образом, нужно занять подогревом 70% всей комнаты, другими словами 21 м2. В среднем утраты теплопотери составляют 80 Вт/ м2, тогда для комнаты они будут составлять 1680 Вт/ м2.

Беря во внимание, что при монтаже напольного покрытия и стяжки температура будет ниже на 7 градусов, чем сама вода в трубах, расчеты будут исходить из:

  1. подходящий режим – 20C;
  2. поперечник труб может составлять 20 мм;
  3. а стяжка из цемента не должна быть больше, чем 7 см.

Для монтажа с такими показателями подойдет и пятнадцатиметровый шаг. Наибольшая длина 1-го контура составляет 120 метров, означает, в комнате с таковой квадратурой будет нужно установить два таких контура.

Не считая протяженности трубопровода нужно высчитать и такие моменты:

  1. нужно держать в голове, что под цементную стяжку должна улечся гидроизоляция. Материал должен покрывать вполне поверхности пола, с маленьким припасом, который будет отыскивать на стенки;
  2. дополнительно будет нужно теплоизолятор, который предназначен конкретно для водяного теплого пола;
  3. также нужно учесть, что пригодиться армирующая сетка и материал для стяжки.

Все эти материалы оказывают влияние на мощность водяного теплого пола. Не сделав все нужные расчеты, нереально высчитать все издержки.

Теплый пол, который связан с работой газового котла считается самым прибыльным. Если верно выполнить все расчеты, отлично утеплить дом, что по эффективности он даже сумеет затмить радиаторы. Но там, где зимы с жестоким климатом, стоит также позаботиться и о монтаже радиаторов в некоторых комнатах.

Советуем: Как подключить смесительный клапан для тёплого пола?

Дабы расчеты не подвели, нужно учесть квадратуру, свойства дома либо квартиры, желаемую температуру пола и вид напольного покрытия.

Советы

Спецы молвят о том, что при монтаже теплого пола составляется вначале термическая карта дома.

По итогам ее составления можно узреть, что теплоотдачи на 1 метр квадратный будут составлять 100 Вт, а это значит, что лучше дом отлично утеплить, а позже устанавливать теплый пол, по другому потребление мощности будет высочайшим. Также есть средние характеристики мощности:

  1. для комнат, где проживают люди и кухни нужно 150Вт на 1м2;
  2. ванная комната – 140 Вт;
  3. веранда либо лоджия, остекленная высококачественными стеклопакетами – 180 Вт.

Также раздельно можно просчитать и мощность насоса, который пригодиться для подогрева. Насос нужно выбирать с припасом мощности и ориентироваться на характеристики средней скорости.

Заключение

Как лицезреем, никаких сложностей в проведении расчета мощности для водяного теплого пола нет. Если не выходит выполнить такие расчеты без помощи других, тогда нужно пользоваться калькулятором, который есть в вебе либо же обратиться к спецам.

Принципиально верно внести все характеристики, подобрать расстояние шага и сечение труб, учитывать, какой материал будет употребляться для стяжки и напольного покрытия, также не забывать, что будет нужно гидроизоляция и теплоизолятор.

Добавить комментарий Отменить ответ

Этот веб-сайт употребляет Akismet для борьбы со мусором. Узнайте, как обрабатываются ваши данные комментариев.

Каталог компаний

  • Механизм работы тёплого пола
  • Рейтинг производителей тёплых полов под плитку
  • Как применяется пенополистирол для тёплого пола?
  • Какую применять подложку для тёплого пола?
  • Как составить проект тёплого пола?
  • Как выполнить раствор для стяжки тёплого пола?
  • Каковой расход трубы на тёплый пол на м2?
  • Какой избрать стержневой инфракрасный тёплый пол?
  • Как избрать провод для тёплого пола?
  • Как установить тёплый пол под пробку?

Пользуясь данным ресурсом вы даёте разрешение на сбор, анализ и хранение собственных индивидуальных данных согласно Правилам.

Как избрать теплые полы

Как выбрать теплые полы

Электрические теплые полы включают некоторое количество видов систем нагрева, которые отличаются не только лишь мощностью, но и эксплуатационными чертами. Если ошибиться при выборе, можно стремительно попортить нагревательные элементы, напольное покрытие либо мебель, прирастить расход электроэнергии, навредить здоровью. При всем этом в продаже представлены теплые полы на все случаи жизни — необходимо только знать, как отыскать подходящую систему.

Чем отличаются теплые полы

Электрические теплые полы бывают кабельными и пленочными, они отличаются:

  • областью использования;
  • методом монтажа;
  • долговечностью;
  • энергоэффективностью;
  • временем нагревания и остывания;
  • совместимостью с напольными покрытиями;
  • ремонтопригодностью.

Все эти аспекты нужно изучить перед окончательным выбором системы подогрева. Также необходимо учесть дополнительные причины — возможность укладки в помещениях с высочайшей влажностью, подъем уровня пола после монтажа и наличие других источников подогрева.

С какими покрытиями совместимы пленочные и кабельные системы

Плохой выбор метода подогрева нередко приводит к уменьшению КПД системы, также порче напольного покрытия. Потому сопоставимость следует рассматривать прежде всего.

Кабельный теплый пол

Базисная модификация кабельного пола имеет ограниченную область использования — полы с покрытием из плитки, натурального камня, или керамогранита. Саморегулирующийся кабель также совместим с паркетной доской, ламинатом, линолеумом, деревом, ПВХ­-плиткой.

Пленочный теплый пол

Инфракрасные нагревательные элементы универсальнее кабельных. Они подходят для эксплуатации с ламинатом, линолеумом, паркетной доской, ПВХ-плиткой. Также пленочный пол совместим с ковролином и другими текстильными покрытиями.

Размеры теплых полов

У кабельных систем необходимо учесть длину провода, у пленочных — ширину и длину полотна. Если пленочные элементы можно укоротить, то кабель резать не рекомендуется. В таких случаях на него не распространяется гарантия. Ведь производители выпускают кабель с данной мощностью. Если его укоротить, то он будет работать в аварийном режиме, что безизбежно приведет к уменьшению срока службы.

У базисной модификации полосатых пленочных полотен нельзя изменять ширину, так как в данном случае будет разорвана цепь и испорчены элементы, излучающие инфракрасные волны. Их можно кроить только по особым линиям реза.

Как избрать кабельный теплый пол

Теплые полы из кабеля бывают одно- и двужильными. Их ассортимент дополнен нагревательными матами. Любая из систем для подогрева имеет свои особенности, плюсы и минусы. При выборе кабелей нужно уделять свое внимание на следующие характеристики:

  • поперечник сечения;
  • рекомендованная высота стяжки;
  • лучший шаг укладки;
  • длину;
  • мощность;
  • рекомендованную площадь помещения;
  • удельное тепловыделение (Вт/пог.м);
  • мало допустимый радиус извива;
  • термостойкость изоляции;
  • наличие и тип защитного экрана.

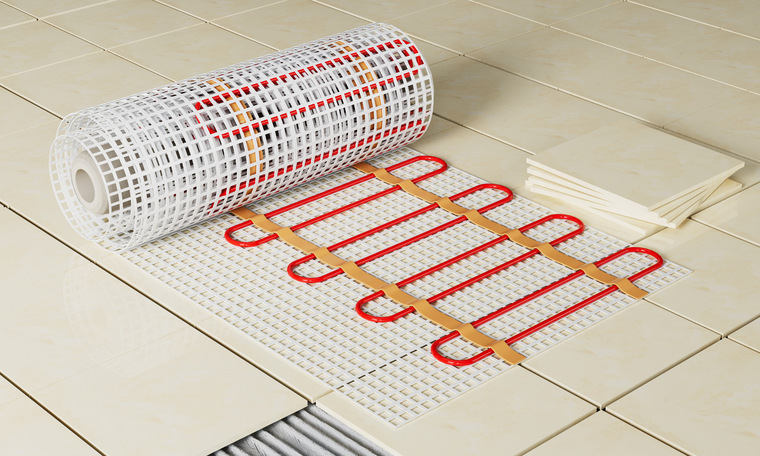

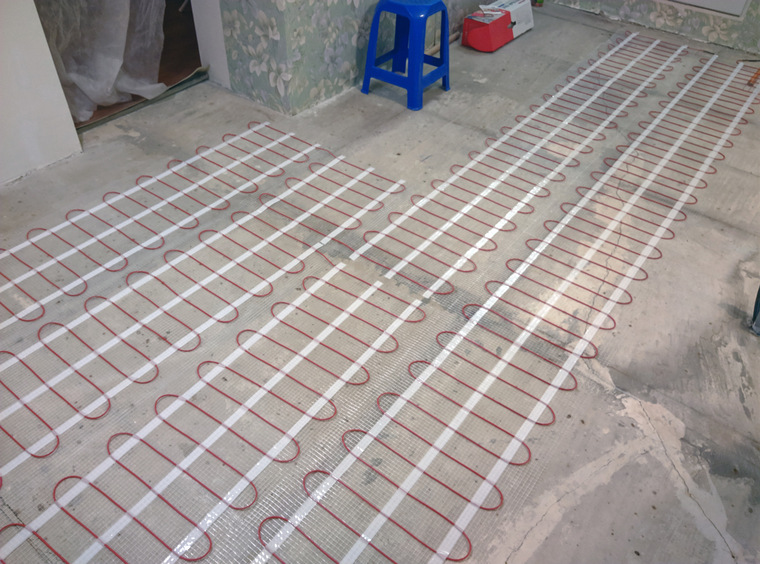

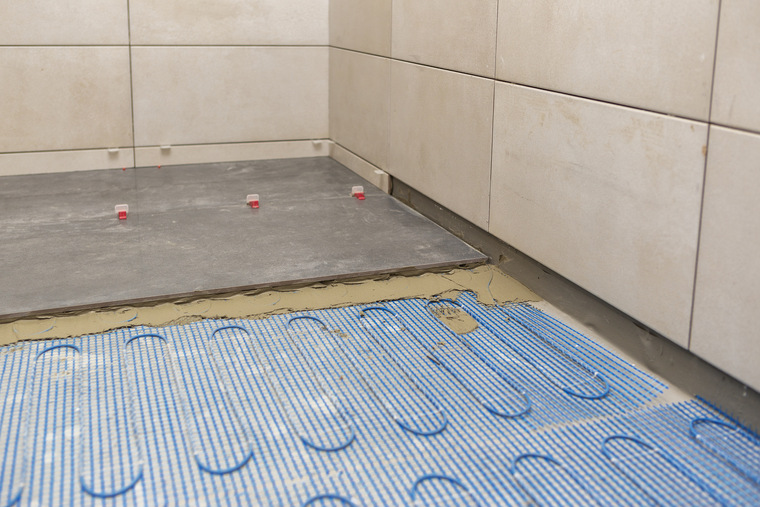

Особенности нагревательных матов

Нагревательные маты можно сходу укладывать на основание пола и потом на клей фиксировать плитку. Это сберегает время и расходные материалы.

Также разработаны маты-коврики с встроенным в них ультратонким кабелем, для сухого монтажа. Их высота незначительно больше стандартной толщины для этих изделий и составляет около 8 мм.

При всех плюсах у нагревательных матов имеется осязаемый минус — недостающая мощность. Вследствие этого их рекомендовано применять в качестве вспомогательных источников отопления. Если нужна полный подогрев помещений, лучше применять одно- или двухжильные провода. При их выборе необходимо учесть:

  • ширину полотна — составляет 500–1000 мм и подбирается зависимо от размеров и конфигурации площади, на которой нужно разложить нагревательный элемент;
  • толщину мата — находится в зависимости от поперечника кабеля и материала для подложки, может достигать 50 мм;
  • мощность — в среднем этот параметр варьируется в границах 100–200 Вт/м².

У нагревательных матов должен быть экран. Он заземляется и сглаживает электрические потенциалы. Если экрана нет, при монтаже теплого пола придется без помощи других устанавливать железную сетку, так как это требование содержится в правилах ПУЭ.

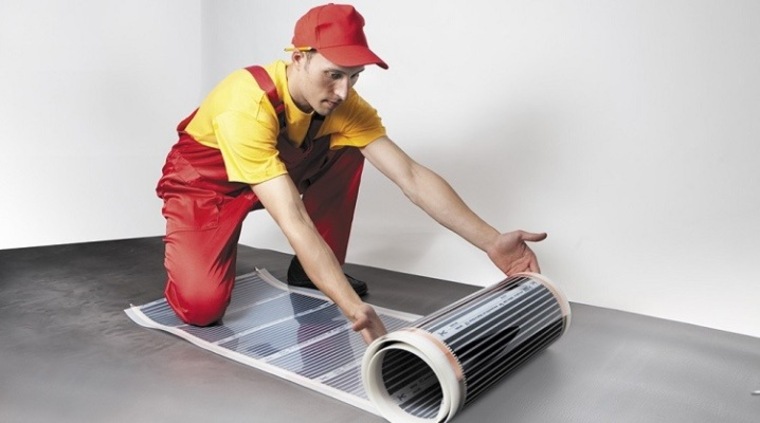

ИК–пленка для теплого пола

Пленочные полы принципно отличаются от кабельных систем подогрева. Они не источают тепло, а индуцируют волны, которые нагревают встретившиеся на их пути предметы. Практически теплые пленочные полы действуют по принципу Солнца. Такие системы имеют много плюсов:

  • позволяют обогреть локальные зоны;
  • владеют низкой термический инерционностью — стремительно увеличивают температуру в комнатах до требуемых значений;
  • не поднимают уровень пола;
  • имеют высочайший КПД (сокращение расходов на отопление);
  • стремительно и просто устанавливаются — укладку пленочных теплых полов можно выполнить своими силами;
  • применимы для повторного применения в другом месте — демонтаж пленочных полов так же прост, как и их укладка.

Кроме преимуществ у ИК-пленки имеются недочеты. При их укладке под мягенькими напольными покрытиями будет нужно дополнительный промежный слой с высоко механической прочностью. Без него нагревательные элементы в полимерном полотне могут деформироваться.

Также нельзя перекрывать мебелью зоны с пленочным теплым полом. Этот недочет именуют «боязнью запирания». Понижение скорости теплопередачи приводит к перегреву и неминуемому выходу из строя. Не считая этого, пленочная система подогрева плохо совместима с напольной глиняной плиткой.

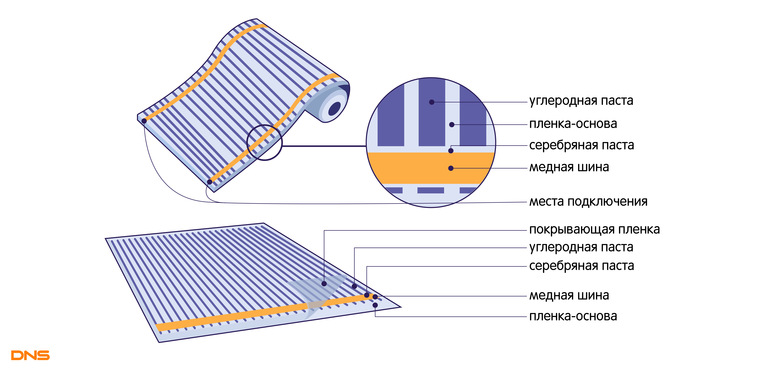

Виды ИК-пленок

Теплые полы на полимерной базе с инфракрасными нагревательными элементами бывают полосатые, сплошные и саморегулируемые. Они все представляют собой герметичные полимерные полотна, которые имеют контакты для подсоединения к сети.

Полосатые ИК-пленки — самые распространенные и пользующиеся популярностью полы с таким методом нагрева. Это полимерные полотна, в каких карбоновые полосы по несколько штук сформированы в отдельные блоки. Такая конструкция упрощает раскрой полотен при монтаже. Благодаря параллельному подключению к сети карбоновых частей выход из строя какой-либо полосы не оказывает влияние на работу теплого пола.

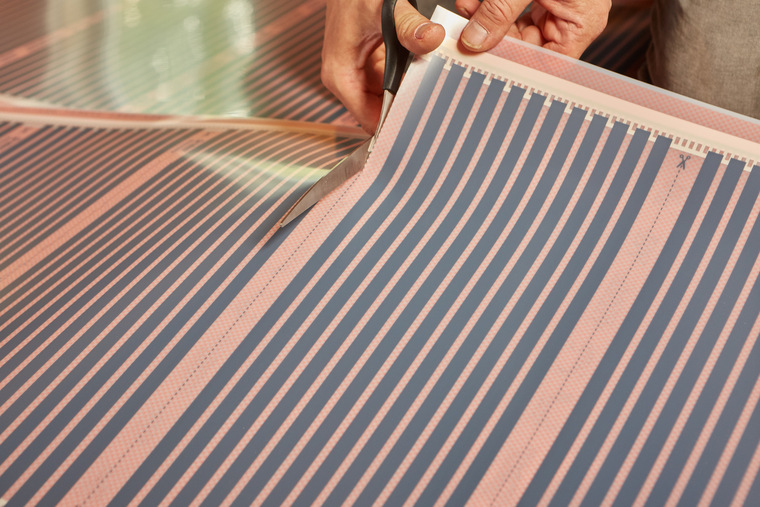

Сплошные ИК-пленки можно произвольно раскраивать, что значительно упрощает функцию монтажа. При локальных повреждениях они продолжают работать. Не греется только та зона, где нарушен карбоновый слой. Таковой теплый пол умеренно прогревает покрытие по всей площади соприкосновения.

У саморегулирующихся пленок скорость нагрева миниатюризируется с повышением температуры поверхности. Это полезное свойство, которое продлевает срок службы теплого полотна и дает возможность избежать выгорания при перекрытии теплого пола мебелью и другими предметами интерьера. Саморегулирующиеся пленки потребляют меньше электроэнергии и поболее неопасны в эксплуатации. К условным минусам можно отнести неспешный нагрев помещений после того, как температура пленки достигнет 30 °C.

Особенности выбора ИК–пленки

Кроме расчетной мощности пленочного пола, при выборе этой системы подогрева необходимо учесть несколько дополнительных характеристик:

  • ширина рулона — варьируется в границах 500–1000 мм;
  • толщина пленки — не рекомендуется брать ИК-полотна тоньше 3 мм (эталон в ЕС и Америке — 0,338 мм);
  • состояние карбоновых полос — нужно поднести пленку к свету и убедиться, что нагревательные элементы не просвечиваются (очень тонки слой графита — нехороший признак);
  • цвет промежных полос между нагревательными блоками — он может быть мутным либо прозрачным, предпочтение лучше отдавать пленкам с мутными промежутками, так как они подольше служат.

При выборе также рекомендуется уделять свое внимание на метод соединения графитовых полос с токопроводящей сетью. Почти всегда в этих целях применяют серебро, которое добавляют в графитовую пасту. При использовании таковой технологии существует риск резвого отслоения шины.

Дабы исключить досрочные поломки теплых полов, был разработан очередной метод с применением специальной антиискровой сетки из серебра. Эти контакты фактически на сто процентов исключают возможность расслоения.

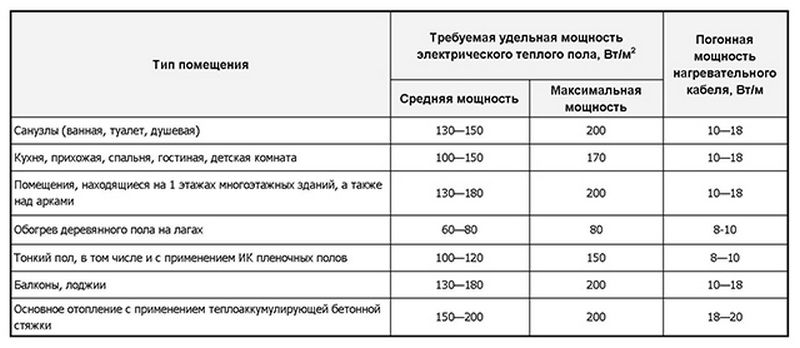

Расчет мощности теплых полов

Для комфортабельных критерий в помещении нужно найти нужную степень подогрева и квадратуру теплых полов (маты и пленка) либо их метраж (кабели). Номинальная мощность может варьироваться в границах 100–250 Вт/м². Более четкий показатель находится в зависимости от области использования теплых полов:

  • жилые комнаты и кухни в личных домах и на первых этажах — от 140 до 160 Вт/м²;
  • туалеты, ванные комнаты, другие помещения с завышенной влажностью — от 150 до 180 Вт/м²;
  • кухня и жилые комнаты в квартирах выше нижнего этажа — от 120 до 150 Вт/м²;
  • лоджии, балконы, застекленные веранды и террасы — от 180 до 250 Вт/м².

Также имеет значение, какой материал планируется применять в качестве напольного покрытия. От этого зависит допустимый максимум мощности нагревательных частей:

  • натуральное дерево — 100 Вт/м²;
  • ламинат, ПВХ-плитка, линолеум — 100–130 Вт/м²;
  • ковролин — менее 100 Вт/м²;
  • плитка, камень, керамогранит — 220–250 Вт/м².

Так как подогрев бывает не только лишь главным, но и вспомогательным, мощность нагрева в одинаковых критериях отличается. При вспомогательном нагреве в наименьшую сторону. Суммарно все эти аспекты впрямую оказывают влияние на выбор вида и итоговую мощность теплого пола.

Что делать, если в комнате различные напольные покрытия

В современных и даже традиционных интерьерах можно повстречать различные виды напольных покрытий. В большинстве случаев соединяют плитку либо керамогранит и ламинат. При установке в таких комнатах теплого пола необходимо подразумевать, что у ламината и плитки различная теплопроводимость. В эталоне под каждым покрытием необходимо ставить независимую систему отопления. Общий нагревательный элемент при работе в таких критериях резвее выйдет из строя.

Сравнительная таблица главных черт

Нормально: глиняная плитка, натуральный камень, керамогранит

Допускается: ламинат, паркетная доска, ПВХ-плитка, линолеум

Нормально: ламинат, линолеум, ПВХ-плитка, паркетная доска

Допускается: ковролин, керамика (не для всех видов систем подогрева)

При выборе теплых полов для дома системы подогрева часто сочетают вместе. К примеру, для ванных комнат, туалетов и прихожих применяют кабели, а для гостиных, спален и детских — ИК-пленки. На балконах либо лоджиях можно применять обе системы подогрева, тут окончательный выбор находится в зависимости от вида напольного покрытия

Видео: Расчет мощности теплого пола
