Кодовое обозначение резисторов, конденсаторов, американский эталон сечения проводов AWG, допустимый долгий ток провода и др.
Приветствую!
На страничке собрана справочная информация из разных источников. Для этой статьи не существует какого-то 1-го источника, все числа и определения были найдены в сети веб в разных местах: как русских, так и зарубежных. Любые совпадения с реально существующими данными НЕ случайны!
1. Начну, пожалуй, с сечения проводов и кабелей, которые приняты в Рф, и их соответствие южноамериканскому эталону.
Для справки. AWG – American Wire Gauge – американский калибр провода. Эта система обозначений поперечников одножильных проводов применяется с 1857 года. Чем больше число в обозначении калибра, тем меньше поперечник провода. Это разъясняется тем, что для узкого провода нужно больше проходов через воолочи. (Волочение – это процесс, при котором обрабатываемая заготовка, в этом случае проволока, проходит через волочильный инструмент (волоку) и воспринимает форму и размеры его внутреннего канала). Система AWG применяется к одножильным проводам. Для определения сечения многожильного провода берется эквивалентный калибр одножильного. Провод калибра 36 AWG имеет поперечник 0.005 дюйма, а 0000 AWG 0.46 дюйма. Отношение этих поперечников 1:92. Поперечникы 2-ух примыкающих калибров отличаются на константу. Между наибольшим калибром (36 AWG) и наименьшим (0000 AWG) имеется 39 промежных. Потому константа, на которую отличаются поперечникы примыкающих калибров, равна корню 39-ой степени из 92 – это округло 1.12293 раз. А два калибра через один будут отличаться в 1.12293 в квадрате – это 1.26098. Пример: 20 AWG = 0.812 мм. Умножаем 0.812 на 1.12293 получаем 0.912 мм, что соответствует следующему калибру 19 AWG. 0.912 мм умножим на 1.26098 получим 1.15 мм, а это уже 17 AWG.
Есть еще эталон ASTM B258 – 02 (2008) – Стандартные технические условия для стандартных номинальных поперечников и сечений по AWG размеров круглых проводов, применяемых в качестве электрических проводников. Поперечник провода, больший, чем поперечник калибра 0 AWG, обозначается несколькими нулями. А несколько нулей в обозначении калибра можно подменять цифрой. К примеру, заместо 0000 AWG можно написать 4/0. Дальше – две таблицы с чертами проводов.
И несколько эмпирических правил:
- При увеличении сечения провода в два раза, калибр AWG миниатюризируется на 3. К примеру, 2 провода 17 AWG (1.04 кв.мм.) имеют приблизительно такое же сечение, что и 1 провод 14 AWG (2.08 кв.мм.).
- При удваивании поперечника провода, калибр миниатюризируется на 6. К примеру, если удвоить поперечник провода калибра 20 AWG (0.81 мм), то получим поперечник провода калибра 14 AWG (1.62 мм).
- Уменьшение номера калибра в 10 раз (к примеру, 10 AWG и 1/0 AWG), наращивает сечение и вес приблизительно в 10 раз, также уменьшает сопротивление провода приблизительно в 10 раз. К примеру, провод 10 AWG имеет сечение 5.26 кв.мм. и сопротивление 3.28 мОм/м, а провод калибра 1/0 AWG 53.5 кв.мм. и 0.322 мОм/м соответственно.
2. Утраты в проводе.
До недавнешнего времени здесь была расположена таблица с потерями в проводе длиной 5 м. В таблицу были занесены данные, отысканные в вебе. Более подробное исследование вопроса подтолкнуло к созданию 2-ух новых таблиц. 1-ая таблица – это сопротивление 1 метра провода зависимо от сечения и от металла либо сплава, из которого он сделан. Сопротивление провода равно произведению удельного электрического сопротивления материала и длины провода, деленному на площадь поперечного сечения: R = (ρ*l)/S
2-ая таблица – утраты в 1 метре провода зависимо от материала, сечения и тока. Известен ток, проходящий по проводу в нагрузку, из первой таблицы понятно сопротивление. Можно просто посчитать утраты в проводе, т.е. падение напряжения. Дабы таблица не вышла очень массивной, в ней приведены более распространенные сечения, материалы, из которых провода делаются, и несколько значений тока.
Если провод больше 1 м либо другая сила тока, то утраты можно посчитать через пропорцию. Нужно держать в голове, что нагрузка подключается 2-мя проводами, т.е. необходимо учесть длину провода от источника к нагрузке и длину провода от нагрузки к источнику.
Данные в таблицах могут некординально отличаться от данных из других источников. Это может быть обосновано разбросом значений удельного электрического сопротивления, которое находится в зависимости от хим чистоты металлов. Для расчетов использовались следующие значения удельного электрического сопротивления:
Что ни гласи, а наилучшим разъяснением является пример! Пусть некий аккумулятор питает лампу накаливания 12 В 50 Вт. На клеммах аккума напряжение 12 В. Ток текущий по проводам равен току употребления лампы 50 Вт/12 В = 4.2 А. Пусть лампа подключена к аккуму медными проводами сечением 2.5 кв. мм. и длиной по 1 метру каждый. Из таблицы утраты в 1 метре медного провода сечением 2.5 кв. мм. при токе 0.1 А равны 0.00068 Вольта. В нашем примере ток равен 4.2 А. Составляем пропорцию, считаем утраты в одном проводе при 4.2 А длиной 1 м: (0.000684.2)/0.1=0.02856 Вольта. Так как провода 2, то удваиваем значение: 0.028562=0.05712 Вольта. Это и будут общие утраты в проводах. Т.е. на цоколе лампы напряжение составит 12-0.05712=11.943 Вольта. Естественно, это сильно мало, не каждый вольтметр определит такое падение. А если длина проводов составит 100 м каждый? Тогда общие утраты будут равны: 20.02856100=5.712 В. Это уже существенно. До лампы дойдет только 12-5.712=6.288 В и она будет светить вполовину. Ради энтузиазма посчитайте напряжение на той же лампе с таким же источником, но лампа подключена 2-мя медными проводами сечением 0.3 кв. мм. и длиной 10 м каждый.

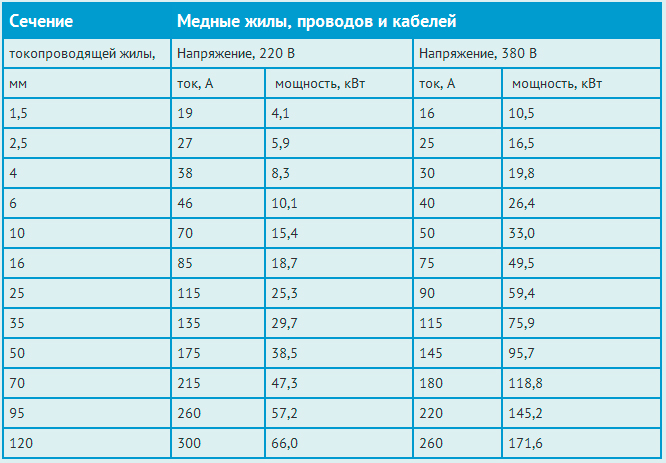

3. Допустимый долгий ток для проводов с резиновой либо поливинилхлоридной (ПВХ) изоляцией. Взято из правил устройства электроустановок (ПУЭ), глава 1.3.
4. Кодовое обозначение резисторов для поверхностного монтажа и танталовых конденсаторов.
Компания Yageo в 2012 году разработала самые маленькие резисторы размера 0075. Но я натолкнулся на эту информацию не так давно, потому обновил таблицу.
Резисторы с кодом в виде 1-го либо нескольких нулей представляют собой обыденные перемычки.
Почти всегда, кодом из 3 цифр маркируют резисторы с точностью 5%, 4 числа – 1% и меньше.
Из-за ограниченного места на корпусе резистора некоторые производители для четких резисторов 1% и меньше маркируют резисторы стандартным кодом, состоящим из 3-х цифр, и подчеркивают одну цифру в обозначении. К примеру, 2 7 3 значит резистор сопротивлением 27 кОм с точностью 1%. Время от времени подчеркивают все 3 числа в обозначении: 273
Но не стоит путать обыденные резисторы с чип-резисторами для измерения тока (токовые датчики). В их кодовом обозначении тоже может быть как нижнее, так и верхнее подчеркивание. Пример: резистор размером 0805 конторы Yageo R003 – 0.003 Ома. Токовый резистор 101 – 0.101 Ома.
Номиналы резисторов – не случайные величины. Есть стандартные ряды номиналов. Каждый ряд – это значения от 1 до 10. Между собой ряды различаются количеством этих значений. Это количество указывается в заглавии ряда. К примеру, стандартный ряд Е24 – это 24 номинала от 1 до 10, в ряду Е96 96 значений. А номиналы получают методом умножения значений на десятичный множитель (в системе EIA-96 обозначается буковкой). Стандартные ряды забугорных компонент обозначают по-другому: EIA-24, EIA-96, EIA192. EIA – это аббревиатура Альянса отраслей электронной индустрии (Electronic Industries Alliance, до 1992 года именовался Electronic Industries Association).
Время от времени при расчетах, к примеру, делителей напряжения, бывает необходимость подобрать резистор стандартного номинала, ближний к расчетному значению. Для этого смотрим таблицу:
Больше всего значений в ряду Е192 (EIA-192). Для подбора компонент из этого ряда удобней применять отдельную таблицу:
К стандартному значению из таблицы просто добавляется множитель, т.е., к примеру, для значения 9.76 из таблицы существует резисторы сопротивлением 0.0976 Ом, 0.976 Ом, 9.76 Ом, 97.6 Ом, 976 Ом, 9.76 кОм, 97.6 кОм, 976 кОм, 9.76 МОм, 97.6 МОм. Но не все номиналы резисторов доступны в одинаковом типоразмере корпуса. Например, у компании Bourns существует отдельная серия (CRL-Series, Low Value Chip Resistors) резисторов на номинал от 0.01 Ом. В этой серии резисторы от 0.02 Ома до 0.047 Ома доступны исключительно в корпусах, начиная с размера 1206 и больше. А номинал от 0.05 Ома до 0.091 Ома Bourns производит в корпусах 0805 и больше.
В главном резисторы из ряда EIA-24 имеют допуски 5%, пореже 1%, из ряда EIA-48 – 2%, EIA-96 – 1% (бывают 0.5%), а для ряда EIA-192 допуск в большинстве случаев бывает 0.5%, 0.25%, или 0.1%.
Главные размеры и свойства чип-резисторов зависимо от корпуса:
И, естественно, в связи с набирающим популярность импортозамещением не могу не упомянуть про российских (русских) производителей резисторов для поверхностного монтажа. Вот некоторые:
Группа компаний “Каскад-телеком” (г. Москва) – резисторы Р1-112.
