Установка теплых электрических полов под плитку видео

Одно из важных преимуществ — уже упомянутый теплый пол. Температура в помещении поддерживается даже тогда, когда жильца нет дома, и помещение не перегревается. Температура теплого пола регулируется, может употребляться как основной и как дополнительный источник тепла, нагревая воздух во всем объеме от пола до потолка.

К другим плюсам теплого пола можно отнести следующие:

Теплые полы гипоаллергенные, потому подходят для аллергиков. Теплые полы уменьшают поток воздуха, уменьшают количество пыли и упрощают ее уход. В итоге воздух в личных домах с теплым полом намного чище.
Для подогрева помещения не необходимы радиаторы, которые существенно высвобождают место на стенках.
Наличие полов с обогревом наращивает цена недвижимости.
Энергоэффективность увеличивается, если пол с обогревом подключен к возобновляемым источникам энергии либо термическому насосу.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Теплый электрический пол под плитку своими руками Направьте внимание, что до укладки и крепления нагревательных частей стоит инспектировать его внутренние сопротивление, применяя обыденный мультиметр. Спрашивайте, я на связи!

Электрический теплый пол – какой избрать, как уложить своими руками

На разглаживающий слой пола либо черный пол накладывается теплоотталкивающий материал либо термоизоляция.
Потом накрывается теплый пол кабелями (с интервалом 100-200 мм) и пленкой. Предпоследний слой зависимо от напольного покрытия — шпон / фанера (мягенькие напольные покрытия — ковры, пробка, линолеум) либо бетон (шириной 20-50 мм) / гипсокартон (плитка).

Недочеты теплого пола

Не рекомендуется класть на теплый пол коврики либо пробковые полы, что является важным фактором для тех, чьи ковры и пробковое покрытие очень запали в душу.

Также с теплым полом помещение греется медлительно, где, естественно, можно упомянуть, что отопление можно настроить автоматом либо систему можно включить впору.

Высота потолка имеющихся древесных каркасных строений может быть препятствием для установки нового, ранее незапланированного теплого пола — при укладке теплого пола общая высота пола возрастает на 6-10 см.

Установка водяного пола с обогревом — дело драгоценное, но в длительной перспективе окупается. С другой стороны, укладка электрического теплого пола дешевле, но зато в эксплуатации вырастет цена электроэнергии.

Электрические нагревательные кабели нельзя прокладывать под мебелью, которая ограничивает ее размещение в комнате. Не рекомендуется укладывать теплый пол под различные напольные покрытия.

Установка электронагревательного кабеля

Монтажную ленту укрепляют на полу с шагом в 0,5-1 м. Железная сетка комфортна в том плане, что можно провод к ней укреплять умеренно по клеткам. 2-ой метод — удобнее. Железная сетка крепится к полу дюбелями резвого монтажа с ударными саморезами и шайбами, полотно фольгированное теплоизоляционное (пенополиэтилен ППЭ-Л) укладывается под сетку.

Какое освещение Вы предпочитаете
Встроенное Люстра

Отверстия для дюбелей сверлятся при помощи дрели (перфоратора) и сверла-бура. На сетке умеренно укладывается нагревательный кабель змеевидным образом с шагом между рядами нагревательного кабеля более 8 см. Закрепить кабель к сетке можно обыкновенными проволочками.

Для быстроты монтажа в помещениях с большой площадью производители систем тёплого пола продают готовые комплекты с уже разложенным электрическим кабелем на специальной сетке (тёплый пол на матах). Но таковой вариант подходит далековато не многим — в этом случае необычная форма отапливаемой площади просит ручной укладки нагревательного кабеля.

Электрический теплый пол под плитку. Устройство и установка. Видео Двухжильные можно применять при хоть какой геометрии помещения, но оба вида проигрывают конструкциям, которые получили название маты. Спрашивайте, я на связи!

Электрический теплый пол под плитку своими руками: аннотация с фото

Заливка стяжки

Совет для тех, кто решит монтировать теплый пол своими руками под плитку. Даже, если у Вас полы совершенно ровненькие, и Для вас не нужна их утеплять, а только только покрыть плиткой, всё равно до укладки плитки спецы советуют заливать полы стяжкой или финальным уравнителем, дабы в случае еще одного ремонта и замены плитки не разрушить электронагревательный кабель.

Полный период высыхания стяжки для пола составляет 20 – 30 дней. В течение данного периода воспрещается включение электрического теплого пола в сеть. Категорически запрещено «сушить» стяжку присоединенным «тёплым полом».

Вот в принципе и всё самое основное касаемо укладки электрического теплого пола своими руками. После высыхания стяжки можно приступать к укладке плитки. Ремонт своими руками — сложное занятие, но выполнимое.

Материалы, использованные в работе на 1 кв. метр:

терморегулятор электронно-механический для системы «Теплый пол» (+5. +40С, IP20);
набор «Теплый пол»: 0,8-1 м кв. двухжильный кабель 8 м, монтажная лента длиной 5 м, гофротрубка длиной 3 м, мощность — 145 Вт;
полотно фольгированное теплоизоляционное пенополиэтилен ППЭ-Л, толщина — 10 мм, площадь — 1 кв. метр;
сухая смесь «Стяжка для пола» (2 мешка по 25 кг, толщина слоя — от 3 до 5 см);
маяк штукатурный 2,5 м х 6 мм;
изоляционная лента;
дюбель резвого монтажа 6х40 мм с ударным саморезом;
кабель силовой медный многожильный 1 мм Х 3 проводника Х 1,5 м;
автоматический выключатель 16 А;
коробка пластмассовая с крышкой под автоматический выключатель;
сетка железная 12 мм Х 26 мм Х 1 мм Х 1 кв. м;
заглушка пластмассовая для гофрированной трубы (можно поменять изоляционной лентой).

Инструменты для работы:

шпательные лопатки;
ведро для изготовления раствора стяжки;
круг отрезной по металлу 125 x 1,6 x 22,2 мм;
угловая шлифовальная машина (950W, 125 мм, 11000 об/мин, М14);
набор корончатых сверл по гипсокартону (поперечник 26-63 мм, h = 43 мм);
ратфиль тонкодисперсный трёхгранный;
канцелярский ножик;
подрозетник пластмассовый (D = 70 мм, h = 45 мм) под ГПЛ;
круглогубцы;
клеммы и кабельные наконечники для подсоединения электрических проводов;
цифровой мультиметр;
индикаторная отвертка;
перфоратор (дрель);
миксер универсальный 60 мм х 400 мм (насадка);
рулетка измерительная с магнитным фиксатором (3 м);
бур SDS-plus 6 x 110 мм.

Статьи по теме:

Нагревательный кабель для теплого пола: достоинства, расчет и установка нагревательного кабеля

Описаны особенности применения нагревательного кабеля для теплых полов. Его достоинства и особенности монтажа.

Установка электрического теплого пола

На ровненький незапятнанный пол укладывают теплоизоляционный материал. Это делают не только лишь в личных домах, где тепло уходит через пол в землю. На квартиры это тоже распространяется: теплый пол должен греть ваше жилье, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения термического излучения.

Процесс монтажа находится в зависимости от типа избранных нагревательных частей, места размещения и напольного покрытия. Если вы еще не обусловились, предлагаем пользоваться таблицей.

В базе лежит одножильный либо двужильный электрический кабель. Преимуществом будет то, что с ним просто маневрировать в узеньких местах и укладывать систему теплого пола, огибая разные препятствия. Кабель укладывают змейкой, фиксируя его на полу при помощи монтажной ленты. Обычно, она заходит в набор поставки, а в аннотации описаны рекомендуемые характеристики монтажа.

В базе лежат черные графитовые полосы, которые, нагреваясь, являются источником инфракрасного излучения. Таковой теплый пол еще именуют инфракрасным. Слой материала очень узкий. Укладывается на фольгированный вспененный целофан. Потом накрывается напольным покрытием. Таковой метод выбирают, когда нет времени и желания проводить серьезные работы.

Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Какой бы вид теплого пола вы ни избрали, при монтаже непременно руководствуйтесь аннотацией. Для наглядности предлагаем для вас иллюстрации по укладке кабельной системы Теплолюкс.

Варианты схем укладки теплого пола на базе нагревательного кабеля

Запомните! При монтаже частей теплого пола нельзя наслаивать их друг на друга. Не рекомендуется надрезать кабели, пытаясь избавиться от излишних отрезков. Следует заблаговременно подсчитать нужное количество по площади помещения. В процессе укладки пытайтесь не наступать на кабель. Если этого не избежать, действуйте с особенной осторожностью, дабы не разрушить его.

Теплый пол под плитку: выбор и укладка своими руками

Температура теплого пола Высота потолка имеющихся древесных каркасных зданий может быть препятствием для установки нового, ранее незапланированного теплого пола при укладке теплого пола общая высота пола возрастает на 6-10 см. Спрашивайте, я на связи!

Разработка укладки тёплых полов под плитку

Керамика – как база пола — обширно использовалась ещё старыми римлянами.

Оказывается, они же и попробовали нивелировать главный её недочет – холод.

Как успешно у них это вышло, судить не будем.

А вот разобраться, какой системой утеплять полы под плиткой можно на данный момент — самое время.

Плитка напольная на сегодня может имитировать паркет, дерево.

С её помощью можно создавать на полу самые различные картинки.

Она отлично умывается и очень долговечна.

При всем этом обладает высочайшей теплоотдачей.

Верно сконструированная система тёплого пола, сверху которой уложена плитка, будет работать фактически со 100 % КПД.

О том, как соблюсти технологию, мы поведаем дальше, но обо всем по порядку.

Виды тёплых полов

Система тёплого пола может быть 2-ух главных видов:

Электрическая.
Водяная.

Принцип деяния в обоих случаях один – термические элементы нагревают плитку снизу, а она, как неплохой проводник тепла, и пол в помещении делает теплее, и, при правильном конструировании, прогревает все помещение.

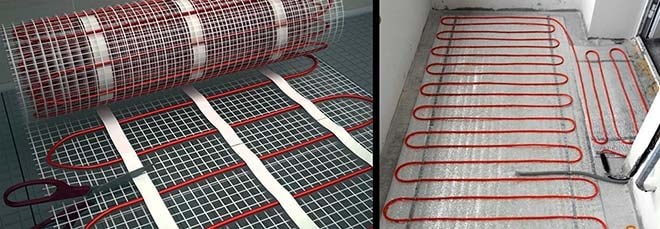

Электрический

Он может быть инфракрасным либо кабельным.

Но сущность в том, что с помощью электричества происходит нагрев частей.

Это может быть:

кабель, уложенный в промышленных критериях на особые маты;
кабель, уложенный без помощи других;
термоплёнка с инфракрасными элементами.

Читайте по теме: Как скрутить провода в распределительной коробке

Установка во всех 3-х случаях проходит фактически идиентично, но с некоторыми отличиями.

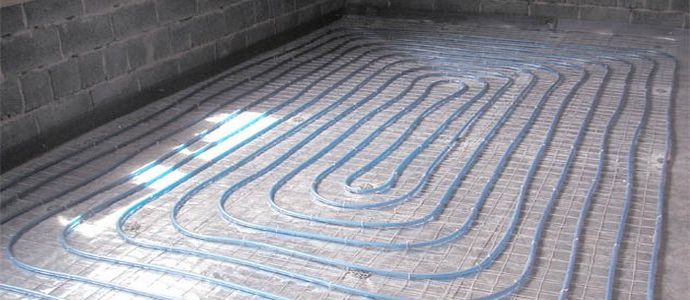

Водяной

Теплый водяной пол целенаправлено делать в личных домах и эта конструкция может быть частью отопительной системы всего дома.

Трубы, по которым циркулирует вода, укладывают витками.

А потом подключают к отопительному котлу.

Принципиально не только лишь верно провести монтажные работы по укладке теплого пола, но и точно выполнить предварительный шаг.

Предварительные работы перед укладкой тёплого пола

В видео скажут для вас о том, что необходимо знать перед тем, как укладывать тёплый пол, и как создавать укладку напольной плитки своими руками.

Смотрим и обучаемся!

Основной принцип тёплого пола – отдача тепла.

Но электрический кабель либо труба водяного тёплого пола делиться собственной температурой будет так, что тепло сумеет уходить не только лишь ввысь для подогрева покрытия пола, но и вниз.

А это уже будет нецелесообразный расход термический энергии.

Означает, необходимо минимизировать утраты тепла.

Другими словами,не давать ему уходить вниз.

Тут пригодятся особые теплоизолирующие материалы.

Но сначала для высококачественного монтажа теплого пола необходимо приготовить поверхность, на которую предстоит укладывать нагревательные элементы (кабель либо трубы).

Подготовка древесного основания

Приготовленный древесный пол.

Обычно древесные полы демонтируют.

Но если нет таковой способности либо они ещё прочные и могут послужить высококачественным основанием, то их оставляют.

Поначалу необходимо проверить все доски и убедиться в том, что нет скрипящих либо прогнивших.

Если в полу есть углубления, то на эти места необходимо прибить древесные планки.

В общем, достигнуть того, дабы пол стал очень ровненьким.

Сразу нужно отметить, что древесное основание для теплого пола навряд ли будет долговременным, но пару лет после подготовки оно прослужить сумеет.

Сейчас необходимо уложить слой теплоизолирующего материала.

Это фольгированная подложка.

Укладывается она фольгой на древесное основание.

Давать теплу уходить вниз она не будет.

Листы подложки между собой и по периметру комнаты укрепляют строительным скотчем.

После этого можно считать, что основание готово для укладки теплого пола.

В случае, если база – древесный пол, то целенаправлено монтировать более «лёгкий» тёплый пол, а конкретно — электрический.

Подготовка бетонных полов

Бетонные полы в большинстве случаев встречаются в квартирах, но могут быть выполнены и в личных домах, вероятнее всего, как база под будущий тёплый пол.

Предварительный шаг в данном случае так же должен начинаться с работ по выравниванию поверхности.

Он может перейти несколькими методами.

1-ый метод — выравнивание бетонного пола стяжкой.

Необходимо по периметру помещения установить уровень нового пола.

Идеальнее всего пользоваться для этого лазерным уровнем.

Утепление пола пенопластом. О том, как его выполнить отменно, стремительно и надёжно, скажет наш веб-сайт.

Если вы ещё не понимаете как выполнить бетонную стяжку на древесном полу, то в этой статье вы можете отыскать сильно много полезной инфы. Советуем!

Тут описываются более нередкие недостатки древесного пола и методы их устранения. Успешного ремонта!

Потом необходимо выполнить цементно-песчаный раствор (либо заказать готовый бетон), разлить смесь очень ровно и дать ей застынуть некоторое количество дней.

На готовую поверхность необходимо:

Уложить листы теплоизолятора. Это должны быть плотные листы пеноплекса, экструдированного пенополистирола и т.д.. В местах соединений их необходимо запенить монтажной пеной. Её избытки после высыхания необходимо срезать.
Следующий слой — гидро- и теплоизоляционная подложка. Это может быть фольгированный теплоизолятор. Его необходимо закрепить скотчем.

После этих работ бетонная поверхность может быть готова к укладке частей, подающих тепло.

2-ой метод — выравнивание бетонного пола керамзитом.

Керамзит либо перлит, также угольный шлак, может быть применен не только лишь как слой разглаживающего материала, но и как теплоизолятор.

Это способ так именуемой сухой стяжки:

керамзит рассыпают на полу, выравнивая его;
потом его необходимо утрамбовать;
сейчас необходимо положить листы гипсокартона;
сверху кладется подложка.

Предварительный шаг можно считать законченным.

Оба этих метода подходят для личных домов и только для первых этажей.

Дополнительная стяжка либо слой керамзита существенно утяжелит основание пола.

В квартирах цементный либо бетонный пол необходимо не столько выровнять, сколько очистить, также стоит замазать в нём щели и выпуклости.

Потом необходимо уложить листы теплоизолятора и теплоизоляционную подложку.

Сейчас остаётся только вмонтировать систему тёплого пола.

Установка системы

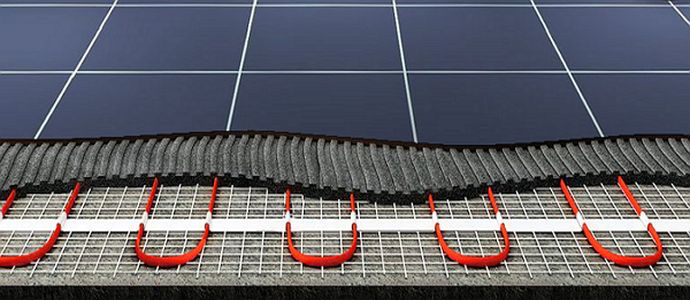

Установка тёплого пола под плитку.

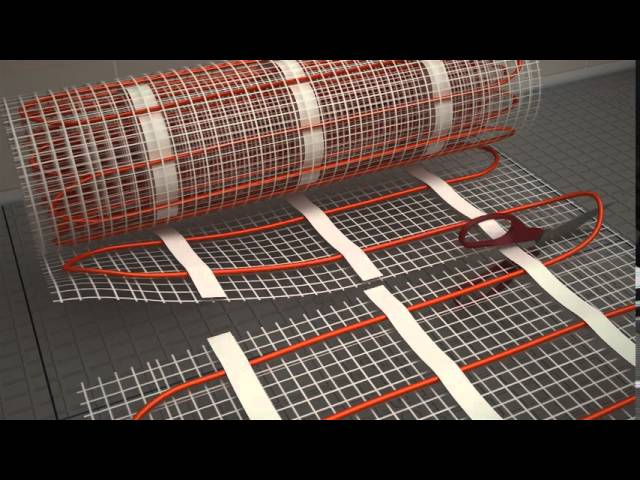

На приготовленную поверхность укладывается кабель витками, готовые маты либо труба для водяного теплого пола.

Установка электрического теплого пола:

уложить маты, нарезав их большенными полотнами, дабы было минимум подключений соединительных проводов;
изолировать соединительные провода;
зафиксировать маты с помощью строительного скотча;
подключить терморегулятор к электрическому кабелю и соединить его с общей разводкой;
установить термодатчик вблизи с полом;
подключить термодатчик к сети;
проверить систему.

Если готовых матов нет, то необходимо укладывать электрический кабель.

Установка можно проводить от обратной к выходу стенки либо от центра комнаты.

В любом случае необходимо размотать кабель, сложить его напополам и, взяв середину, начать укладку.

Сейчас необходимо положить гипсокартон в два слоя в шахматном порядке либо выполнить стяжку шириной не больше 1–2 см.

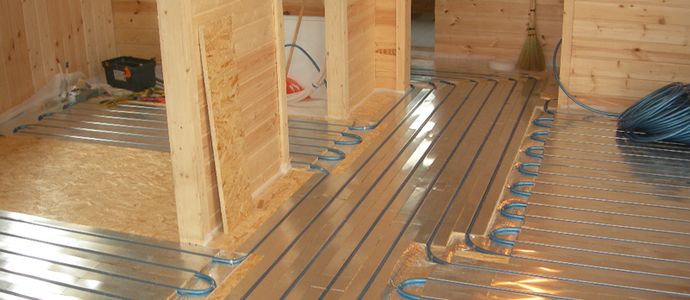

Установка водяного тёплого пола осуществляться будет следующим образом.

Трубу укладывают витками, оба её конца выводят из комнаты и подключают к смесительному коллектору.

Он будет давать возможность регулировать температуру тёплого пола.

На выходе из системы она должна быть не выше 40 °С.

Сейчас необходимо выполнить итоговую стяжку.

Её высота должна быть на уровне 2–3 см.

После её высыхания стоит заняться укладкой плитки.

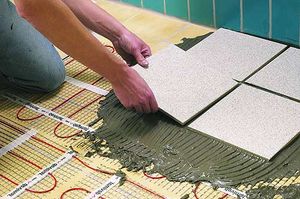

Укладка плитки

В представленном ниже видео вы узнаете, как происходит укладка теплых полов с плиткой.

Приятного для вас просмотра!

Если работать придется мастеру, то, обычно, от заказчика необходимы будут только плитка и материалы, из которых спец будет делать раствор (церезит, цемент, песок, вода).

Мастера пользуются своими инструментами.

Цена их работы находится в зависимости от объёма, свойства материала, ровности поверхности.

В среднем стоимость укладки половой плитки на 1 м2 пола стоит 400 рублей.

Когда укладку плитки делает мастер, остается только следить за процессом.

Если же это предстоит выполнить самому, то стоит приготовить следующие инструменты:

клеящий состав;
карандаш;
резак;
уровень;
рулетка;
губка либо кусочек ткани;
мастерок для забора раствора;
гребенчатый шпатель.

И, естественно, необходимо знать с чего начинать.

Для укладки этого напольного покрытия принципиально, дабы в конечном итоге вышла ровненькая, цельная поверхность.

Это означает, что раствора необходимо брать для каждой плитки примерно однообразное количество.

Но более принципиально, как плитка будет смотреться.

Необходимо достигнуть её равномерного рассредотачивания.

Другими словами, необходимо выполнить так, дабы срезанная плитка не кидалась в глаза.

От центра

Нужно расчертить центр помещения.

Выкладывать изделия необходимо начинать с центра, по одному в каждом секторе, с каждым разом всё расширяя место.

Последние ряды сверху и снизу, если плитка полностью не помещается, будут уложены срезанными частями изделия.

Таковой метод позволяет достигнуть самого равномерного укладывания материала.

На искосок

Тут тоже необходимо разметить центр комнаты.

Только прочерчиваться он будет не от середины стенки, а от углов.

Скрещение 2-ух линий даст диагональный центр.

От него и необходимо будет вдоль линий укладывать плитку.

Сейчас приступаем к выполнению основной работы.

Работа по укладке плитки на систему теплого пола.

Готовый раствор наносят мастерком на место, где будет уложена 1-ая плитка.

Гребенчатым шпателем необходимо разровнять раствор и нанести волны.

Они необходимы для наилучшей адгезии.

Изделие необходимо положить без перекосов и вмять сильно в поверхность раствора.

Избытки консистенции необходимо убрать.

По бокам всей плитки выложить крестики.

Потом нужно положить раствор для следующего плиточного изделия.

Опять уложить уже новейшую плитку и установить крестики.

Самый главный ряд — 1-ый.

Чем ровнее он будет выложен, тем проще работать придется позже.

Время работы с веществом – 15–30 минут.

Потому разводить его необходимо столько, дабы хватило уложить то количество материала, которое вы можете за этот период времени.

Принципиальные советы

Для действенного нагрева теплого пола принципиально окутать нагревательными элементами более 80% его поверхности.

Установка трубы водяного теплого пола лучше делать для каждой комнаты раздельно.

Подключение каждой комнаты необходимо выполнить к специальному устройству, которое будет давать возможность регулировать температуру в каждом помещении раздельно.

Расстояние между витками трубы водяного тёплого пола должно быть от 15 до 25 см.

А расстояние между витками электрического кабеля должно быть не больше 10 см.

При расчёте нужного количества плитки идеальнее всего добавлять 10–15% на неожиданный бой и запланированную резку.

Перед укладкой плитки идеальнее всего произвести её раскладку.

Для этого необходимо разложить плитку на полу по тому рисунку, который планируется выполнить.

Это поможет обусловиться с шириной швов, также осознать, верный ли метод укладки избран.

Идеальнее всего плитку из различных ящиков микшировать, так как даже в одной партии колер плитки может отличаться.

После укладки необходимо выполнить затирку швов.

В каждый шов необходимо втереть специальную смесь.

Она даст завершенный вид плиточному покрытию, защитит от попадания воды под плитку и образования грибка и плесени.

Смонтировать тёплый пол и уложить плитку необходимо (лучше не торопясь) так, дабы эта конструкция могла просуществовать долгие и длительные годы.

Ведь априори самое крепкое с высочайшей износостойкостью напольное покрытие – это глиняная плитка.
