Хоть какой человек грезит обеспечить себя и собственных родных неизменным теплом и комфортом. Для этого были выдуманы различного рода обогреватели, но не они все отличаются утонченностью и оригинальностью. Также не всеми комфортно воспользоваться.
Содержание статьи
- Почему стоит задуматься конкретно о таком методе подогрева?
- Методы монтажа
- Каким должен быть «пирог»?
- Какие трубы избрать?
- Как выполнить термический расчет?
- Заключение

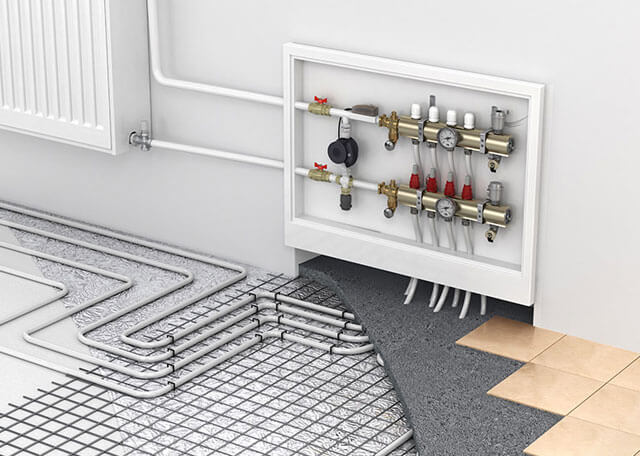

Во избежание всех неудобств была выдумана система водяного тёплого пола под плитку. Этот метод отопления помещения животрепещущ при хоть какой обстановке на улице, потому многие серьезно думают о его приобретении.
Почему стоит задуматься конкретно о таком методе подогрева?
Тепло – главный фактора комфорта в жилье, в особенности для квартир, находящихся на первых этажах. Конкретно в них неувязка является более распространенной, и обладатели нередко отыскивают пути решения.
Но не всегда можно отыскать решение в установке теплого водяного пола под плитку, ведь это может помешать обычной работе жаркого водоснабжения. А означает можно прийти к выводу, что установка схожей системы вероятна исключительно в помещениях с личным обогревом от отдельного газового котла.
Но даже тут пригодится особое решение, а работы нужно будет делать в присутствии обученных профессионалов.
Теплый водяной пол нередко применяют в личных домах, так как система отопления там независящая и полосы не пересекаются с чужими домами.
Такое дополнительное отопление можно просто интегрировать своими руками под плитку. К тому же это удобное решение, которое уберет ненадобные растраты. Переохлаждение ног – основная причина всех болезней, а означает водяной пол своими руками поможет понизить заболеваемость в семье к минимуму.
Методы монтажа
Интегрировать данную систему под плитку можно по-разному, но основной принцип остается постоянным: секрет заключается в трубе, находящейся в стяжке. Но размещение труб может различаться, а означает и методы их крепления. По этой причине выделяют:
- внедрение особых плит с пазами для укладки труб;
- установка трубопровода на железную сетку либо арматуру.
Советуем: Как уложить тёплый пол в бане?
Любой из предложенных методов идиентично неплох и выбор того либо другого зависит только от удобства в расположении комнаты. При внедрении системы в любом случае нужны только высококачественные материалы, по другому можно просто разрушить основное отопление, что приведет к неисправимым последствиям.

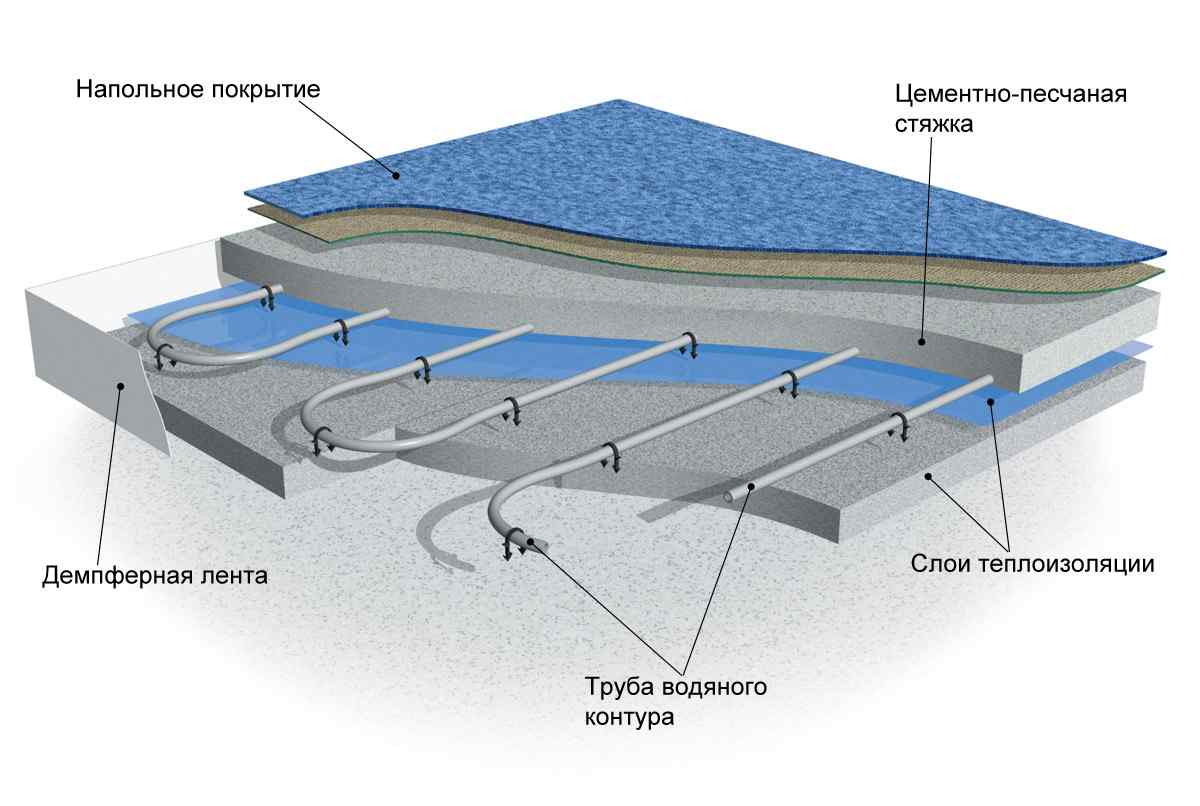

Каким должен быть «пирог»?
- основной слой – уплотнённая земля с песочными вкраплениями. Тут принципиальна наибольшая плотность, по другому конструкция в дальнейшем может просто просесть под своей массой. Для максимизации плотности песок обычно смачивают, а позже утрамбовывают;
- слой с гидроизоляцией. Это один из важных шагов. Применяется для того, чтобы защитить напольную поверхность от ненужных грунтовых вод либо какой-нибудь другой природной воды;
- слой щебня. Играет роль некого укрепления и разделения главных слоев;
- вторичное бетонное основание. Отделяет предшествующую конструкцию, защищая ее от наружного воздействия. Вприбавок применяется армирование. Такое покрытие позволяет сохранять холод и воду под этим слоем, не пуская их выше;
- дополнительный слой гидроизоляции и термоизоляция. От этого зависит теплота грядущего пола. Рекомендуется применять в качестве термоизоляции пенополистирол около 10 см;
- для надежности обычно укладывают очередной слой гидроизоляции, чтобы никакие воздействия не смогли попортить будущую конструкцию;
- укладка креплений в виде арматур либо сеток. Это нужно для закрепления стяжек и труб. Время от времени применяются плиты с пазами для труб, которые без помощи других будут обеспечивать себя теплом, потому может пригодиться дополнительный слой, но это на усмотрение владельца;
- заливка цементно-песчаной стяжки. Заблаговременно следует расклеить по всей окутанной площади демпферную ленту. Это поможет полу остаться в сохранности в случае термического расширения.
Советуем: Как устанавливается карбоновый тёплый пол?
Следование вышеприведенной аннотации поможет сделать пол мечты своими руками.
При использовании сетки рекомендуется связывать трубы с теплоносителем пластмассовыми хомутами. Проволока тут очень нежелательна, ведь при продолжительном использовании она просто протрет трубы, приводя к протечкам, что принудит поменять всю систему теплого водяного пола.
Какие трубы избрать?
Самыми распространенными являются в наименьшей мере четыре вида труб. У каждого вида свой уровень теплопотери. Стоит распределить их в порядке его убывания:
- медные. Понятно, что медь имеет очень высшую удельную теплопроводимость, а означает таковой метод является более действенным. Но стоимость у них тоже соответственная, что является их главным минусом, т.к. не каждый может для себя их позволить;
- металлопластиковые. Часто встречающийся вид труб, применяемый в прокладке системы напольного обогрева. Их теплопотеря значительно меньше, чем у медных, но также не разочаровывает. Ко всему, стоимость их полностью доступная, потому каждый желающий может приобрести их вволю. Труба из такового материала сама по для себя является очень гибкой, потому проложить контур получится без разрывов, что существенно упрощает работу и сберегает средства;
- полипропиленовые. Материал комфортен при подводах для теплого пола, к примеру, от коллектора либо котла. Соединение осуществляется с помощью сварки;
- сшитый целофан. Современный вариант укладки. Имеет высшую крепкость и неплохую теплопотерю. Выделяется тем, что с его помощью теплотрасса может быть проложена по всему месту.
Для каждого пола нужен личный подход, зависящий от конструкции места и термический системы помещения в целом. Потому вид труб следует выбирать после кропотливого исследования всех аспектов, а для этого нужны некоторые расчеты.
Как выполнить термический расчет?
Хорошей температурой теплоносителя, которая должна быть в помещениях, считается колебание от 45 до 50 градусов. Если покрытие плиточное, то довольно иметь 45 градусов для комфортабельных чувств.
Советуем: Особенности системы "комбинированное отопление: тёплый пол и радиаторы"
Но при наличии ламината как напольного покрытия, температура должна варьироваться от 50 до 55 градусов, т.к. довольно огромное количество тепла поглощается деревом.
База расчета – желание владельца, т.е. все находится в зависимости от того, какую интенсивность обогрева изберет обладатель дома. Но система довольно эластичная, т.к. при несовпадении желаний с реальностью ее можно просто отрегулировать.
Для тех, кто так и не сумел решить, существует выведенная норма: на поверхности температура должна составлять 29 – 35 градусов.
Так же почти все играет метод прокладки труб. В свою очередь, он находится в зависимости от того, какие зоны местности обладатель вожделеет прогревать и от температуры в определенных местах. Для равномерного рассредотачивания тепла применяется укладка под заглавием «Улитка».
Принцип ее работы заключается в чередовании обратки с первичкой. Это позволяет не чувствовать перепадов температуры.
Заключение
При желании получить самую большую эффективность от свой работы, лучше интегрировать систему под плитку. Из-за высочайшей плотности материал отлично дает тепло, а пористость позволяет отчасти аккумулироваться, сберегая на обогреве воды.
Требования к инструментам очень умеренные, потому сильно ухищряться не придется. Пригодится стандартный набор хозяйственного мужчины со всеми колюще-режущими предметами. Главное требование – труба, количество которой должно быть с припасом на случай, если что-то пойдет не так.
При сильном нежелании тратиться и полной убежденности внутри себя, можно провести сложные геометрические вычисления, которые посодействуют рассчитать четкое количество труб, нужных для помещения.
Теплый пол электрический под плитку: главные модификации, установка, подготовка основания и укладка кафеля
Установка греющих систем для поля можно выполнить без помощи других. Для этого необходимо разобраться в аспектах технологии и избрать правильные материалы. В этой статье, будет раскрыт вопрос: какую греющую систему избрать и как ее смонтировать?
Главные модификации электрического теплого пола
Существует как видов электрического теплого пола, и любой из них можно смонтировать своими руками. Для этого необходимо ознакомиться с технологией и произвести установка согласно аннотации.
Основание, на котором будет уложен электрический теплый пол, бывает древесным либо бетонным.
Для древесного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели либо маты.
Нагревательные кабели – имеют малозначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.
Нагревательный кабель
Укладываются под стяжку либо под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля подогрева промышленных помещений. Крепится к основанию при помощи монтажной ленты с расстоянием между жилами более 5 см. Слой стяжки под таким кабелем должен быть более 3 см.

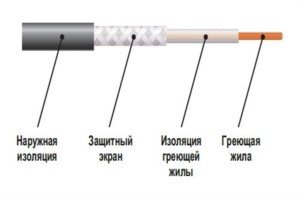

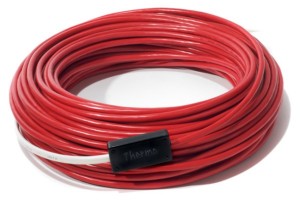

Одножильный кабель

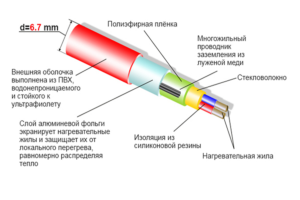

Двухжильный – имеет наименьшее ЭМИ и применяется в жилых помещениях. Установка осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.
Двухжильный кабель

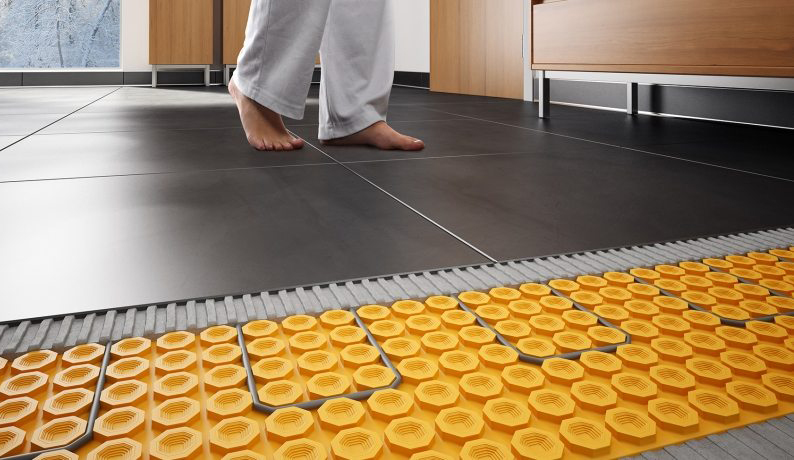

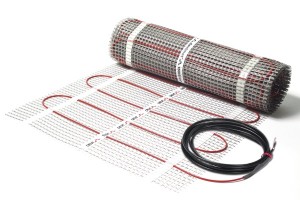

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такового греющего элемента не нужна заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.
Нагревательные маты

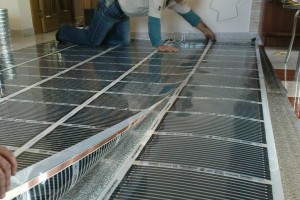

Пленочный греющий пол – его можно просто смонтировать своими руками на хоть какое ровненькое основание. При монтаже не нужна заливать стяжку. Применяется на древесных основаниях под ламинатом и линолеумом. Узкая пленки отлично ложится на поверхность и не делает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Установка пленочных матов довольно прост, дабы произвести работы без помощи других. До работ можно поглядеть видео на нашем веб-сайте и выполнить свой дом теплее согласно технологии.

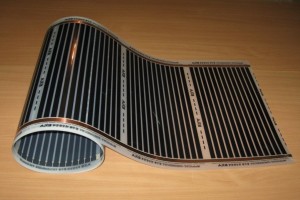

Плёночный греющий пол
Инфракрасный пол своими руками под плитку
Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего установка этого устройства, есть способности электрика. Также можно поглядеть видео и освоить технологию производства работ.

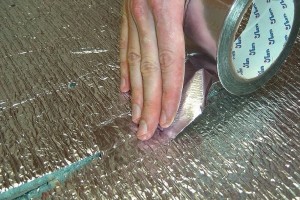

На первом шаге нужно расстелить на очищенную и ровненькую поверхность теплоотражающую пленку. При всем этом соединения нужно проклеить отражающим скотчем.
Расстелить теплоотражающую пленку
В местах, где не будет мебели либо других томных предметов расстилают нагревательные элементы. Таким макаром, дабы они не касались друг дружку. Эти элементы греют с обеих сторон, потому нет принципного значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».
Укладывать медной лентой вниз
Примечание – дабы не разрушить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.
На следующем шаге необходимо подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в набор поставки и изоляция тоже. Также в комплектацию входят провода, средством которых делается питание теплого пола электричеством.
Подсоединить клёммы к плёночным матам и заизолировать
Клемму с проводом придавливают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С обратной стороны мата подключают клеммы «плюс» и «минус» и создают подключение к терморегулятору. Если посмотреть на схему, расположенную ниже, то все будет понятно.

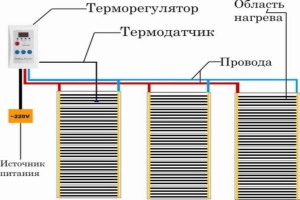

Схема подключения инфракрасного тёплого пола к терморегулятору
Также можно поглядеть видео с подробным описанием этих работ. Изоляцию создают резиновыми элементами, которые входят в набор поставки.
Дабы плиточный клей имел сцепление с поверхностью необходимо постелить армирующую сетку, которую укрепляют на основание при помощи саморезов либо дюбелей.

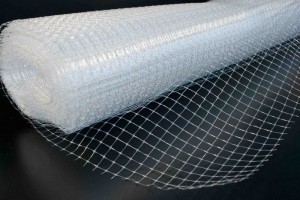

Постелить армирующую сетку
Внимание! – когда делается установка сетки, спецы избегают повреждений медных проводников и контактных проводов.
На следующем шаге нужно залить поверхность узким слоем плиточного клея. После его высыхания можно создавать укладку плитки своими руками либо вовлечь экспертов.
Электрический теплый пол из кабеля под плитку своими руками

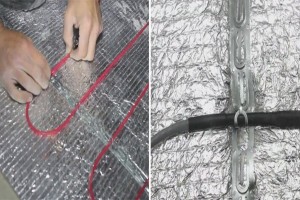

Электрический теплый пол, состоящий из нагревательных кабелей, устанавливается к стяжке либо бетону при помощи монтажной ленты.

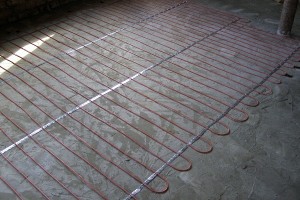

Устанавливается при помощи монтажной ленты
Ее укрепляют к поверхности при помощи дюбелей с шагом 20 см. Расстояние между лентами менее 1 метра. Греющий проводник крепится на ленте.
Примечание – установка проводника можно произвести на бетонное перекрытие и позже залить стяжку. Если теплый пол устанавливается на стяжку, то можно сходу приступить к укладке плитки своими руками.

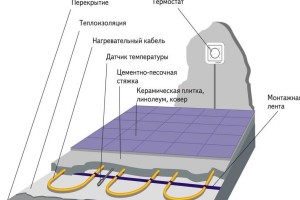

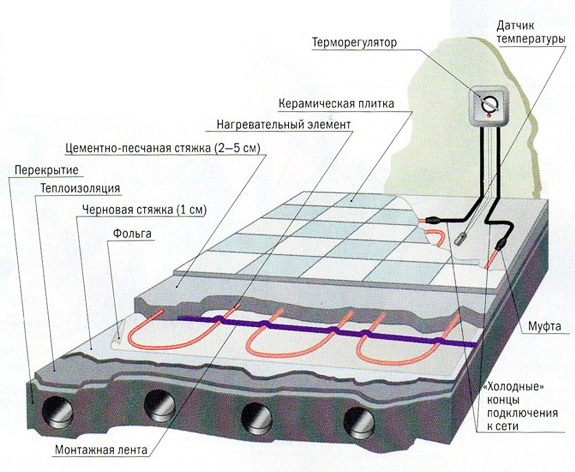

Схема монтажа электрического тёплого пола под плитку
Готовим основание
Поверхность стяжки покрывают непрерывным слоем грунтовки, которая обеспечит надежное схватывание клея с цементно-песчаной поверхностью. Если работы выполняются в ванной, то следует применить «бетон Контакт». В других помещениях используют недорогую акриловую грунтовку. Валиком и кистью кропотливо обрабатывают поверхность своими руками, не допуская образования фрагментов, на которых отсутствует грунтовка.
Покрывают непрерывным слоем грунтовки
Отмеряем нагревательный кабель
Греющие проводники от различных производителей имеют различные мощности, потому при расчетах необходимо выяснить мощность кабеля. В аннотации к системе теплого пола указан метраж провода, площадь, на которую он рассчитан. Также можно произвести подсчет, используя особый калькулятор, который есть в вебе.
Расчёт кабеля
Подготовка управляющего оборудования для теплого пола

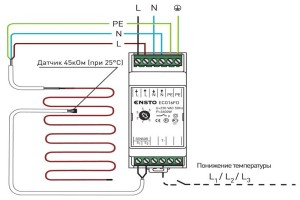

Терморегулятор тёплого пола
Терморегулятор теплого пола, при помощи которого делается регулировка температуры, нужно установить до начала отделочных работ. Датчик температуры располагают между нагревающими проводниками и подключают к терморегулятору.
Датчик должен размещаться в гофре и не касаться греющих частей.
Укладка кафеля на теплый электрический пол
Укладка плитки на электрический пол делается согласно технологии, после того как закончен установка греющих частей. До работ рекомендуется поглядеть видео и освоить все этапы стандартной технологии.
Наличие электрического пола не оказывает влияние на технологию укладки плитки. Если делается укладка плитки на неровный пол, то горизонтальность готовой поверхности достигается методом нанесения различного количества клея на основание. Для производства таких работ следует избрать клей, который предназначен для приклеивания плитки на электрический пол.
На первом шаге создают замес клея в емкости при помощи перфоратора и венчика. Смешивание создают до полного устранения комков. Клей обязан иметь консистенцию густой сметаны. Также можно пользоваться советами от производителя, которые размещены на мешке с клеящим составом.
Создают замес клея
На основание, на котором осуществлен установка греющей системы, наносят слой клея и умеренно распределяют его по поверхности зубчатым шпателем. Дальше кладут первую плитку и выставляют ее по горизонту, простучав по ней, резиновой киянкой. Таким же образом устанавливают вторую и последующие плитки, вставляя между ними крестики.

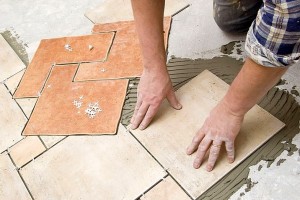

Укладка плитки
Избрать толщину крестиков можно на свое усмотрение. От этого зависит размер межплиточных швов и опрятный вид отделки. Для большой плитки можно избрать крестики пошире, а для малеханькой поуже. Когда осуществлен установка всех плиток своими руками, нужно дождаться высыхания клеевого состава. Время схватывания клея обозначено на упаковке. После чего можно приступать к затирке швов. Цвет затирки следует избрать потемнее либо в тон цвета плитки. Для примера можно поглядеть видео в вебе.
