Установка сипа от столба к столбу

Самонесущий изолированный провод (СИП) способен служить в жестких погодных критериях и удачно поменял неизолированный кабель, который применялся ранее. Его установка достаточно прост, и, в отличие от собственного предшественника, такие провода не нуждаются в изолированной опоре. Крепление такового кабеля не занимает много времени и его можно установить своими руками. Если выполнить крепление СИП с учетом всех норм и правил, тогда он сумеет прослужить более 25 лет.

Какие инструменты нужны, дабы выполнить крепление СИП к древесной опоре

Прокладка провода к несущей конструкции (к столбу, стенке) происходит при помощи анкерных болтов либо зажимов. Используя зажим, можно без усилий присоединить самонесущие провода к воздушной полосы, при всем этом не будет нужно зачистка изоляции кабеля.

Дабы удачно выполнить установка провода СИП к опоре, потребуются такие инструменты:

• прокалывающий зажим;
• вертлюг;
• гидравлическая машина;
• кардощетка;
• ножик для снятия изоляции;
• кабелерез;
• чулок;
• клинья отделительные;
• катушка;
• пассатижи;
• инструмент для резки и ленты.

Не считая данного списка дополнительно применяется прокалывающий зажим для СИП и фиксатор для прокладки кабеля. Железная плетеная сетка (чулок) дает возможность избежать растяжения и перегибов при монтаже. Она бывает открытого и закрытого типа. Открытый чулок нужен, если установка кабеля делается на полосы, где нереально закрепить плетеную сетку.

Ролик с 2-мя кронштейнами (катушка) закрепляется на столбе (здании, опоре). Он применяется для протяжки провода. Для ответвления защищенного кабеля применяется зажим. Установка прост, а главным преимуществом считается его высочайшая степень защиты от воды и понижение уровня контактного сопротивления.

Подвеска провода СИП к столбу: пошаговая аннотация

Прокладка осуществляется при помощи провода, имеющего стандартное сечение 16 кв.мм. Температура воздуха в момент монтажа не должна превосходить 20°С.

Установка провода на древесной опоре осуществляется поэтапно:

• подвеска крепежных частей;
• размотка СИП;
• натяжение и закрепление ВЛИ (самонесущий провод и воздушная линия);
• установка буферных зажимов;
• отвод ответвлений от электрической цепи;
• заземление;
• установка защиты от падения напряжения.

Прокладка крепежных устройств осуществляется для фиксации железных зажимов, удерживающих кабель. Процедура содержит в себе закрепление на опоре крючков. Крепление происходит в согласовании с техническими особенностями и с учетом проектной документации.

Дальше, используя механическую лебедку, разматывается жгут. Для того дабы избежать повреждения изоляции, используются раскаточные ролики. Спонтанное раскручивание предотвращается вертлюгом. Если в процессе работы не применять это приспособление, тогда может произойти обрыв изолированного провода. Непременно использование раскаточного инструмента типа РО 1000 и набора для протяжки типа ETC185 либо ETC70.

Окончание крепления провода: советы

Для натяжения применяется ручная лебедка PTC, закрепление происходит при помощи анкерного болта. Кабельная линия натягивается до нужного показателя силы, ее уровень натяжения проверяется динамометром DY. Монтажный ролик снимается с базы после того, как промежные провода будут закреплены на зажиме и сняты.

Установка ответвлений осуществляется в таком порядке:

• размотка СИП;
• жесткая фиксация провода;
• крепление и затягивание полосы;
• крепление кабельной полосы на опоре;
• подсоединение полосы.

Для обеспечения защиты применяется заземляющий проводник, разделитель перенапряжений и заземлитель. Дабы предупредить куцее замыкание применяется заглушка, предохранитель типа CCFBD 25-25 и гидравлический пресс. Прокладка СИП будет выполнена удачно только в этом случае, если крюки для подсоединения анкерных болтов будут установлены в основной конструкции сооружения.

Разработка монтажа и ремонта провода СИП на опорах

Для строительства и реконструкции современных линий электропередач издавна применяют провода СИП. Они отличаются высочайшей надежностью и изредка требуют ремонта. Нередко ВЛИ довольно проведения профилактических мероприятий либо просто осмотра. Сейчас изолированный провод стали обширно использовать не только лишь для строительства магистрали, но и для подключения ввода строения.

Установка кабеля на столбы

Воздушные полосы электросети с проводами СИП именуют ВЛИ. Их установка обычно начинается с расчистки местности от деревьев, кустарников, других вероятных препятствий, мешающих раскатывать и натягивать провода на опорах.

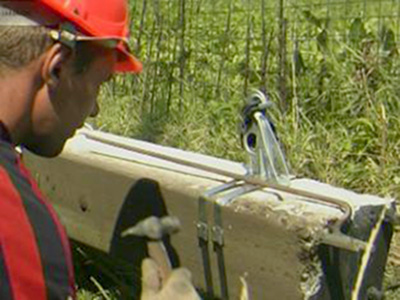

При строительстве новейшей полосы электросети, крепление к столбу креплений для провода удобней делать на земле до его установки. Крепление креплений к опорам делают хомутом из металлической ленты устойчивой к коррозии. После затяжки избытки ленты убирают.

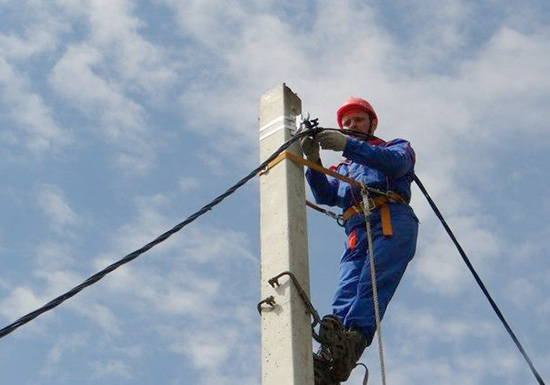

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Установка СИП на опорах происходит с применением девайсов при внешней температуре воздуха не ниже 20 о С. Разработка монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют при помощи роликов и натяжного каната – фаворита.

Ручная раскатка проводов

Разработка раскрутки с катушки СИП предугадывает ручное выполнение процесса при условии, что участок ограничен 100 метрами, а сечение фазных жил не превосходит 50 кв. мм. Допускается ручная раскатка провода в населенных пт, где длина просвета не превосходит 50 м. Разработка ручной раскатки имеет следующую очередность:

1. Около первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП укрепляют канат.
2. На каждом промежном столбе устанавливают ролики, сразу укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавненько без рывков с одновременным вращением барабана и натягиванием каната. Наибольшая скорость ручной раскатки не должна превосходить 5 км/ч, при всем этом исключают касание СИП грунта и всех строй конструкций.
3. На последнем столбе полосы электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для предстоящего подключения.
4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным устройством – динамометром. Натяжку создают с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, сразу осматривая качество натяжки провода между столбами. После натяжки всей полосы электросети, изолированный провод оставляют отвисеться на некоторое время.
5. Предстоящий установка на первом столбе предугадывает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы нужной длины.
6. На промежном столбе провода с ролика перекладывают в зажим. Пластмассовыми клиньями отделяют несущую жилу от фазных проводов, сразу крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном шаге установка СИП в одном просвете окончен. Следующие просветы монтируют аналогичным способом.

Соединение кабеля

Уложив самонесущий провод на опорах, необходимо подключить его к основной полосы электросети и вести от него ввод к дому:

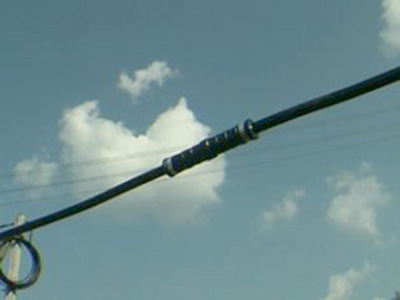

1. Соединение кабеля с магистралью электросети делают герметическими зажимами, обеспечивающими неплохой контакт. Соединение предугадывает снятие изоляции с провода, после этого на его конец надевают зажим. Прессом обхватывают край зажима, сдавливая его до смыкания 2-ух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным методом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами либо гильзами для нагих проводов. Во 2-м случае гильзы должны дополняться материалами для герметизации.
2. Дабы подсоединить ввод постройки к магистрали с нагих проводов, применяют ответвительные зажимы. Обычно для ответвлений применяют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы укрепляют в одном зажиме всем жгутом.
3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с дюралевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Подключение ввода строения к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из 4 скрученных между собой жил одинакового сечения. Существует два метода выполнить ввод в дом.

Наземный метод от столба

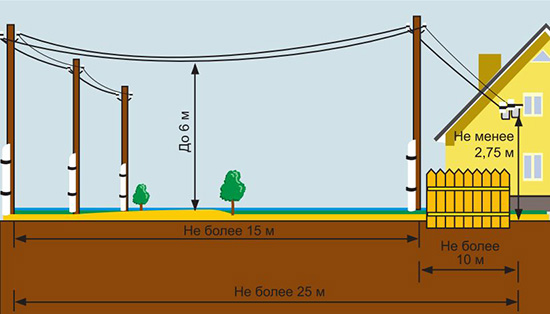

Наземный метод представляет собой подключение внутренней проводки дома к наиблежайшему столбу. Опора не должна размещаться дальше 25 м от постройки, по другому придется устанавливать дополнительный столб около дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться более 6 м от земли.

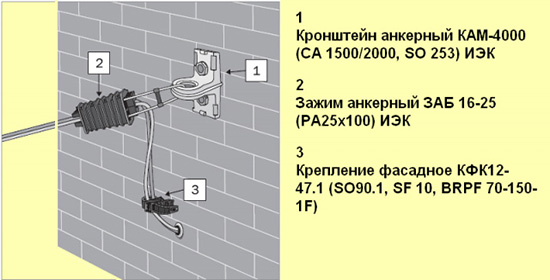

Подключение своими руками самонесущего провода к магистрали делают зажимами. Но до этого нужно разложить СИП по стенке дома. Дабы провод крепко держался на фасаде, по стенке укрепляют анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стенке дюбелем. Дабы закрепить кабель, его нужно просто притянуть этой петлей. Установка креплений на стенке просит соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть более 2,75 м.

Дальше идет ввод уличного кабеля в дом. Если электрический щиток установлен на наружной стенке дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и наименьший в поперечнике. Размещение электрощита снутри дома востребует ввод СИП через стенку, хотя многие электрики советуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено применять для внешних и внутренних работ, так что проще его сходу завести вовнутрь дома. Исключительно в стенке, где будет перейти СИП, нужно установить железную гильзу.

Когда все коммуникации проложены, осталось выполнить подключение ввода к магистрали на столбе. Подключение своими руками делают в таком порядке:

1. К стенке дома и столбу укрепляют анкерные крепления.
2. Около дома провод закрепляют зажимом к кронштейну.
3. Роликовым блоком СИП натягивают между постройкой и столбом.
4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Сейчас осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный метод от столба

Подключение ввода подземным методом более животрепещуще, так как провод защищен он негативного воздействия атмосферных явлений, пожара и случайного обрыва. Подземный установка происходит в таком порядке:

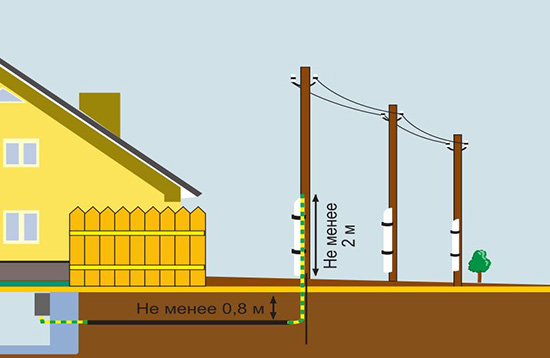

1. Вводной кабель опускают со столба в прокопанную к дому траншею. Малая глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
2. В траншее СИП укладывают в железной либо пластмассовой гильзе. Такая же гильза должна выходить из грунта ввысь по столбу, высотой более 2 м;
3. При оборотной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу либо поднимают по стенке, если распределительный щит находится на улице.

Ремонт СИП

В процессе использования провод на отдельных участках может повредиться, что востребует произвести его ремонт. Для фазной либо нулевой жилы ремонт маленького участка покоробленной изоляции делают без снятия напряжения. Покоробленную жилу отделяют пластмассовыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после этого клинья убирают.

Ремонт фазной жилы длиной менее 2 м в просвете делают без замены всего жгута. Покоробленный участок жилы отделяют клиньями и делают ее подмену. Для этого берут аналогичной марки и сечения кусочек провода и вставляют его заместо покоробленного отрезка. Подключение концов делают ответвительными зажимами. Может быть использование прокалывающего зажима без снятия изоляции.

Ремонт длинноватого участка покоробленных жил делается после отключения электричества. Просвет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и с помощью канатов опускают на землю. Предстоящий ремонт заключается в подмене покоробленного участка, после этого весь просвет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения либо под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а потом – нулевую. Конец провода подвязывают к опоре, дабы предупредить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и делается его ремонт. Поднятие на опору и подсоединение к магистрали происходит в оборотной последовательности.

Верный установка СИП, впору выявленный покоробленный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.
