Создание интерьера под старину является очень пользующимся популярностью на сегодня, в особенности в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается производить установка открытой проводки. Тут-то и появляется неувязка – провода могут попортить дизайн комнат своим кислым внешним обликом. Дабы «убить одним выстрелом 2-ух зайцев» — не нарушать правила ПУЭ и в то же время сохранить декоративный дедовский интерьер, рекомендуется применять специальную витую проводку. Дальше мы как раз и поведаем читателям веб-сайта Сам Электрик, как выполнить ретро проводку в древесном доме своими руками и какие подводные камешки могут появиться при монтаже.
Устройство декоративной проводки
Как и обыденный кабель, витые провода состоят из 2-ух либо 3-х жил, зависимо от того, находится ли система заземления в древесном доме или квартире. Что касается наружной изоляции проводов, она имеет декоративный внешний облик, который, фактически, и делает эффект ретро стиля. В большинстве случаев в качестве наружной оболочки применяется шелк, пропитанный негорючим составом. Кроме этого, токопроводящие жилы дополнительно защищены ПВХ изоляцией, окрас которой соответствует эталонам цветовой маркировки проводов. Жилы ретро проводки медные, сечением от 0,75 до 2,5 мм 2 .

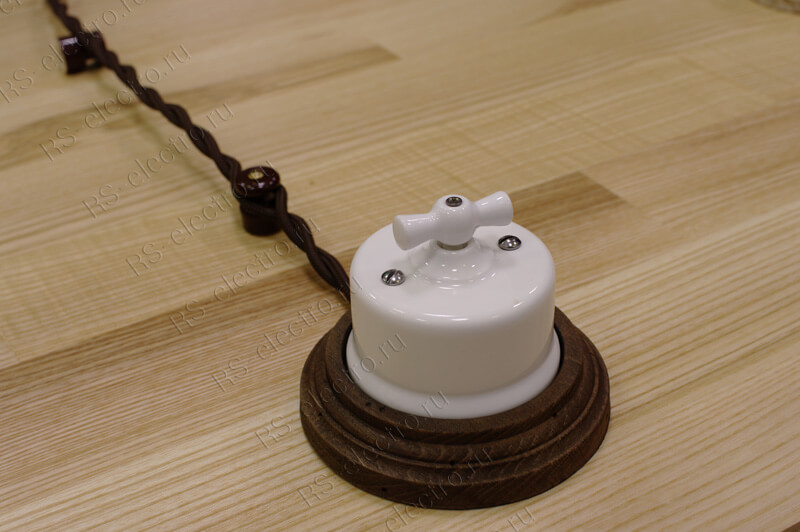

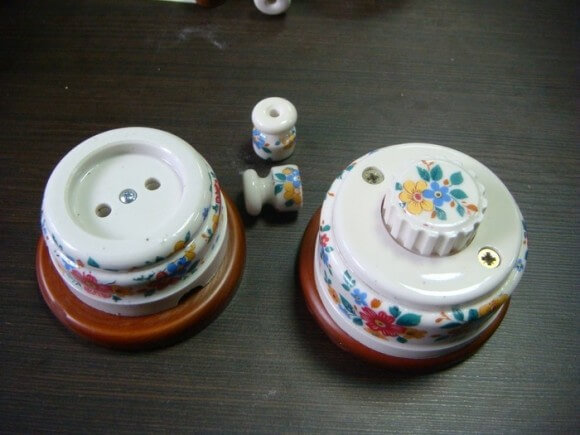

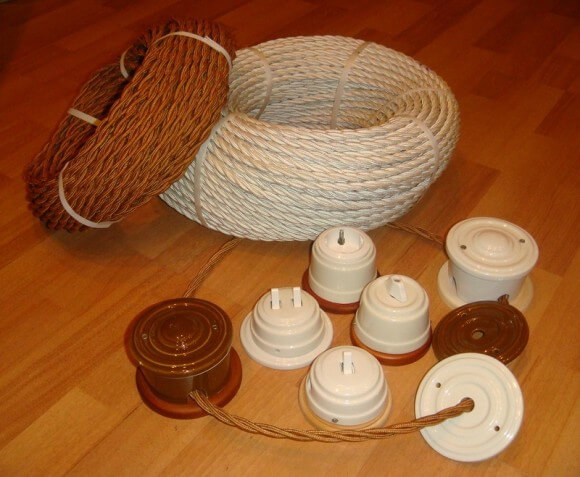

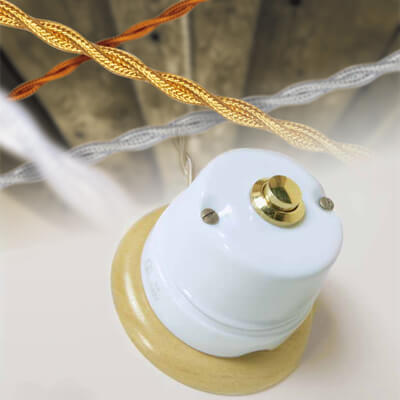

Кроме этого к комплекту проводки под старину в древесном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки ну и, конечно, фарфоровые изоляторы. Они все имеют соответственный внешний облик, соответствующие ретро стилю, что можно узреть на рисунке и видео ниже.
Видеообзор всех девайсов
Взвешиваем все «За» и «Против»
Перед тем как перебегать к аннотации по монтажу ретро проводки в древесном доме своими руками, нужно узнать, нужна ли она вообщем, взвесив все достоинства и недочеты такового варианта.
Что касается положительных моментов, то это, конечно, уникальный внешний облик, который дополнит интерьер комнаты с древесной отделкой стенок под старину. Недочетов же существенно больше. Основными минусами считается существенно завышенная цена ретро проводки (в особенности если производителем являются фаворитные компании — Fontini или Bironi) и ограниченность в критериях использования. По поводу последнего необходимо отметить, что так как сечение провода не превосходит 2,5 мм 2 , применять такую проводку для подключения варочной панели или других массивных электроприборов воспрещается, т.к. жилы не выдержат высочайшие токовые нагрузки.
Подведя результат, хотелось бы отметить, что если Вы сможете потратиться на более дорогой набор проводов, розеток и выключателей и при всем этом проводка не будет употребляться для работы сильной домашней техники, таковой вариант будет очень необычным и разумным. В неприятном же случае можно применять кабельные каналы «под дерево», которые также используются при монтаже проводки в древесном доме.
Обзор готового варианта электрической полосы под старину Вы сможете узреть на данном видео примере:
Внешний облик готовой электросети
Особенности монтажа
Вот мы и подобрались к более интересующему Вас вопросу – как без помощи других провести ретро проводку в древесном доме. По сути ничего сложного нет, главное учесть советы, предоставленные ниже и действовать согласно следующей пошаговой аннотации:
- Обусловьте, где будут установлены все выключатели, розетки, осветительные приборы и на основании этого начертите схему проводки под старину. Для примера советуем просмотреть схему проводки в однокомнатной квартире.
- Перенесите эскизы на стенки в согласовании с приготовленной схемой. Дабы соблюдалась горизонтальность всех линий, советуем применять самодельный лазерный уровень или приобрести особое устройство от производителя, как показано на рисунке ниже.

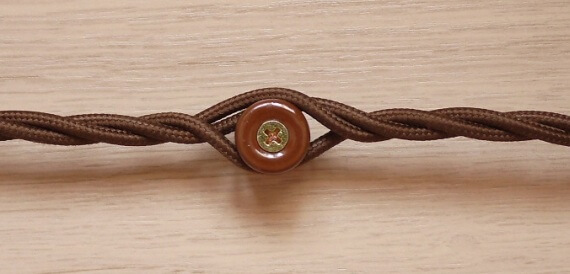

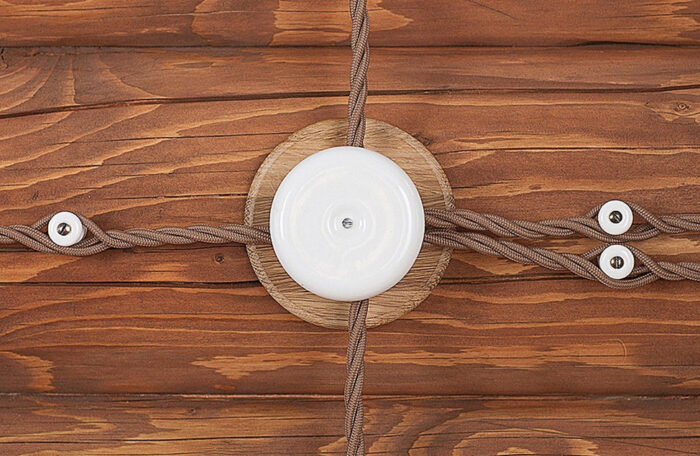

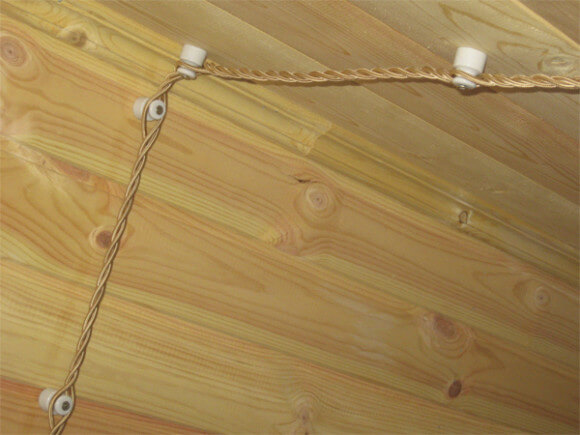

- Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Обычно, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется при помощи шурупов по дереву.
- Установите затратные розетки, выключатели и распределительные коробки под старину в соответственных местах согласно схеме.
- Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться или пайкой или клеммами ваго. Применять скрутку проводов в древесных домах не следует из суждений пожаробезопасности. Натягивать проводник необходимо так, дабы малое расстояние между стенкой и проводкой было более 1 см (согласно правилам ПУЭ). На потолке создавать установка необходимо делая упор на это требование.
- После окончания электромонтажных работ проверьте корректность проделанной работы зрительным осмотром и замером сопротивления мультиметром. Если все в порядке, сможете включать автоматические выключатели и воспользоваться электричеством в бане или древесном доме.
Вот по таковой технологии осуществляется установка ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простых правил, которые мы предоставили. Обращаем Ваше внимание на то, что не следует протягивать проводку под старину на улице, т.к. для этого необходимы особые розетки и выключатели с высочайшей степенью наружной защиты от воды и пыли. Единственное место, где Вы сможете создавать установка ретро проводов внешним методом — в закрытой древесной беседке, и то, если будут соблюдены все меры электробезопасности.
На видео мастер доходчиво разъясняет, как провести проводку на изоляторах:
Советы спеца
Как сберечь на материале
Как мы уже гласили выше, проводка под старину по стоимости существенно превосходит даже особый негорючий кабель ВВГнг, который также применяется при монтаже проводки в бане и домике из дерева. Дабы сберечь на покупке декоративного витого провода, можно от распределительного щитка провести группа обыденных кабелей в трубе или гофре под полом, или в особом электротехническом плинтусе, а в местах ответвления провода к розеткам и выключателям применять проводку под старину. Таким макаром, Для вас будет нужно приобрести совершенно незначительно дорогостоящего материала и в то же время сохранить всю неповторимость ретро стиля.
На этом мы и закончим обзор ретро проводки в древесном доме. Возлагаем надежды, что сейчас Вы понимаете, что же все-таки это такое, и как самому выполнить установка проводки под старину. В итоге советуем просмотреть фото идеи по использованию декоративного «дедовского» варианта провода в интерьере.

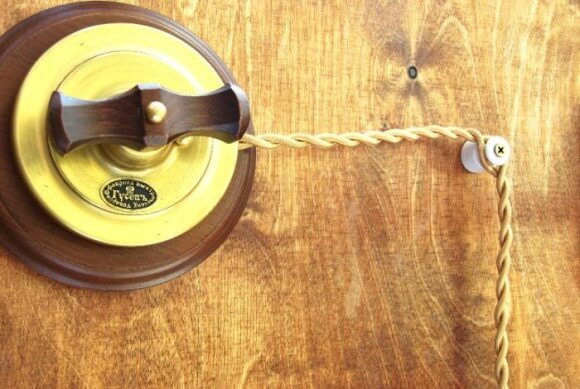

Уникальные фото идеи

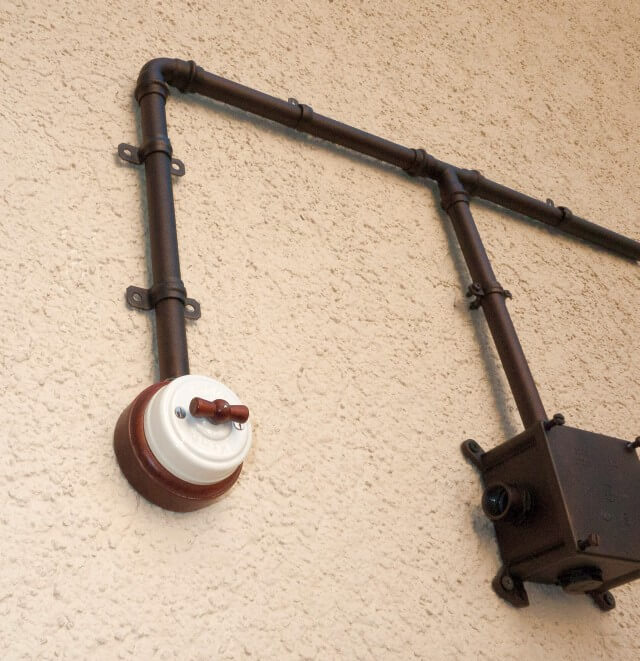

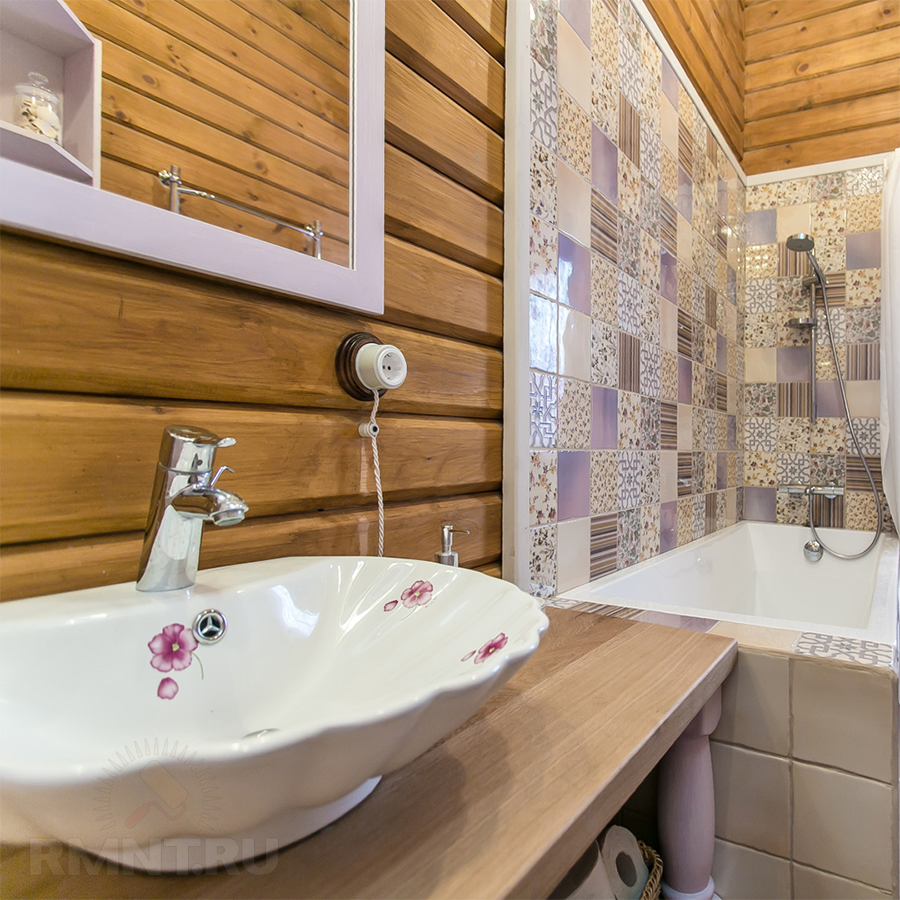

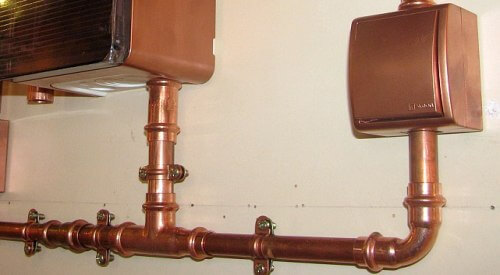

Предоставленные ниже рисунки демонстрируют, как можно делать необыкновенный интерьер под старину в бане и древесном доме, используя не только лишь ретро провода, но и окрашенные трубы. Вот, какие идеи мы отыскали в вебе:
Также читают:
Ретро-проводка: особенности монтажа и фотопримеры

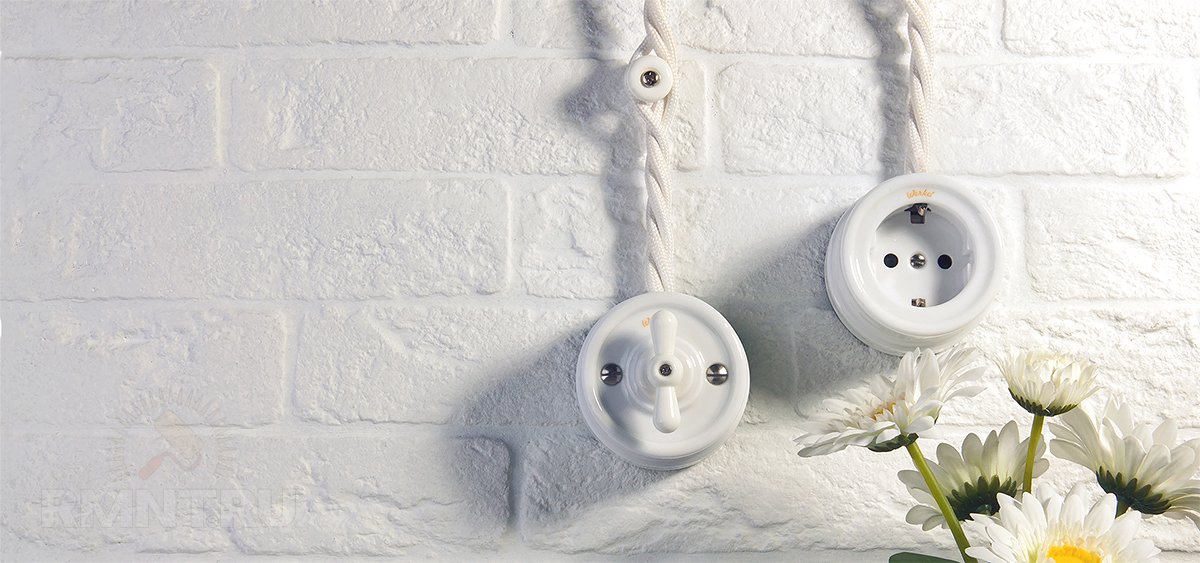

Сейчас RMNT скажет о таком типе монтажа проводки в доме, как ретро-проводка. Почти всегда электрические провода надёжно скрываются в стенках либо кабель-каналах. Но мы побеседуем о ретро розетках, выключателях и проводах, методе монтажа и случаях, когда нужно устраивать таковой тип монтажа электроизделий.
Сходу отметим, что ретро-проводка — это не просто открытый метод монтажа электрических сетей дома, о котором портал Rmnt.ru тщательно писал. Просто открытую проводку можно выполнить из обыденных материалов, не стилизованных под старину. А вот ретро-проводка — это всегда эксклюзивный выбор. Многожильный кабель из меди не просто заключён в ПВХ-изоляцию, но и оформлен кожухом из искусственного негорючего шёлка. Провод скручен, может быть самых различных цветов, что позволяет подобрать подходящий вариант под хоть какой стиль интерьера — от современного лофта до имитации обстановки 20-х годов прошлого века.
Дабы избрать ретро-проводку, необходимо находить материал, обозначенный как «кабель текстильный». Такие выпускают многие российский производители, выбор довольно велик. В продаже есть ретро-проводка с количеством жил от 1 до 5, для жилых помещений в большинстве случаев выбирают кабель с 2-мя либо 3-мя жилами. Номинальное сечение варьируется от 0,12 до 16 мм. Длина кабеля тоже различная, можно приобрести готовым мотком либо на отрез.
Принципиально! Ретро-провод может употребляться также на улице, но данный момент необходимо уточнять при покупке. На упаковке должна быть соответственная маркировка.

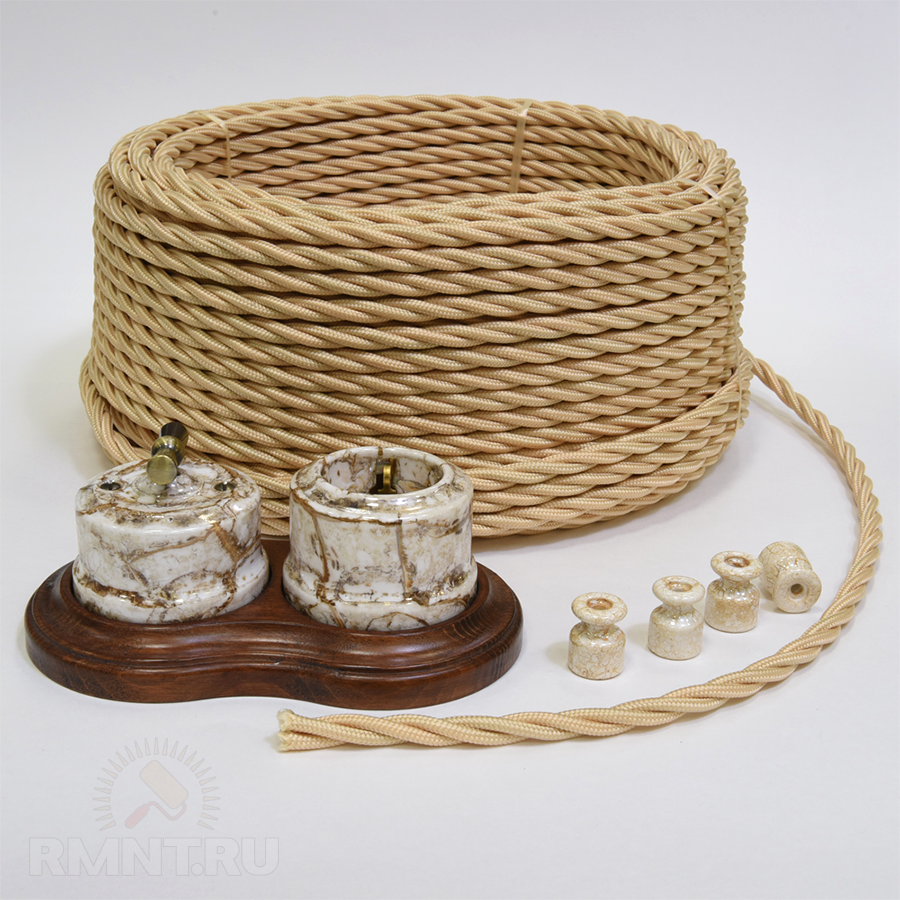

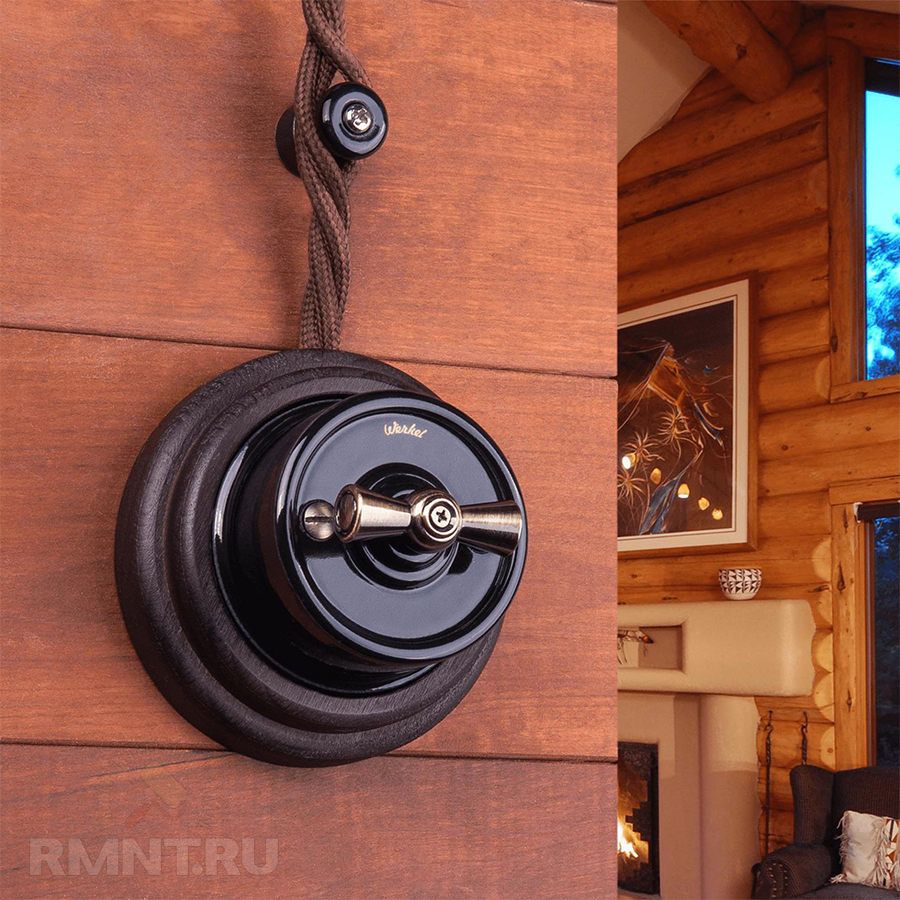

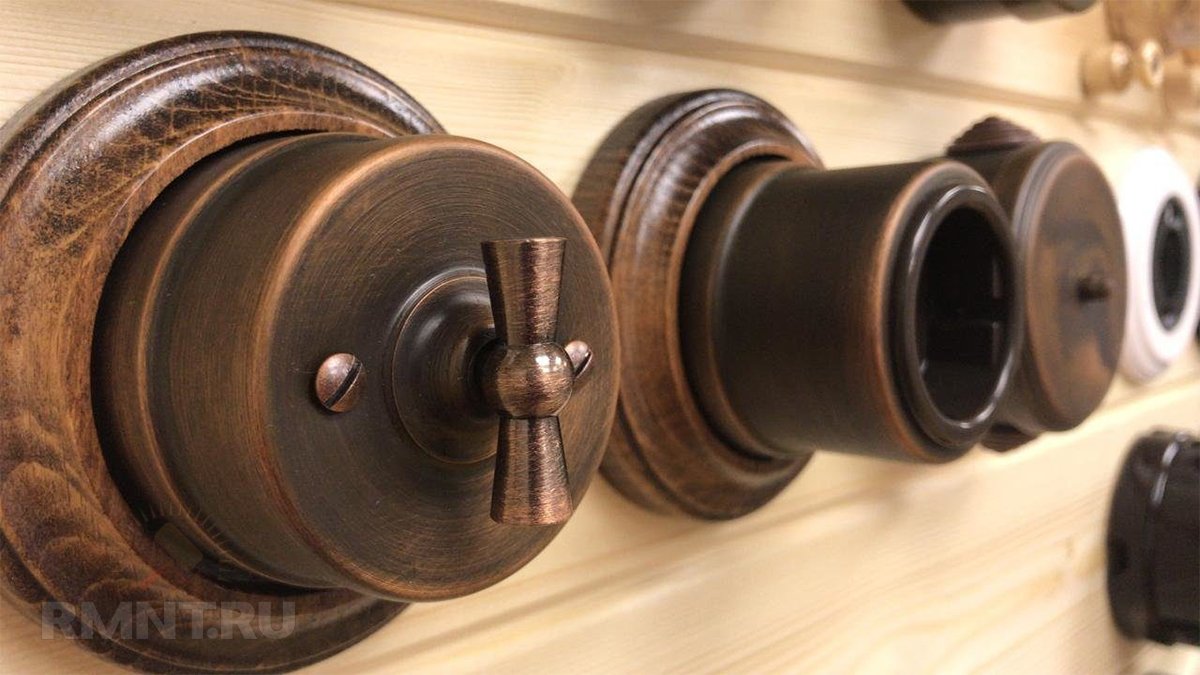

Кроме самого скрученного текстильного кабеля для монтажа ретро-проводки требуются особые изоляторы с саморезами к ним, дабы укреплять систему на стенку. Роскошные изоляторы крепятся на стенку приблизительно через каждые 40 см. Их необходимо много! На 100 метров кабеля следует приобрести порядка 300 изоляторов с саморезами, лучше брать с припасом приблизительно на 10%, ведь там, где проводка будет поворачивать, креплений нужна больше. Не забудьте, что к проводке необходимо приобрести надлежащие розетки и выключатели ретро из керамики. Они тоже могут быть различного цвета. Обыденные современные выключатели и розетки будут удивительно смотреться вблизи с ретро-проводкой.
В большинстве случаев ретро-проводка применяется в следующих случаях:
- Обладатели желают уникальный интерьер, стилизованный под старину с аутентичными деталями и антикварной, винтажной мебелью.

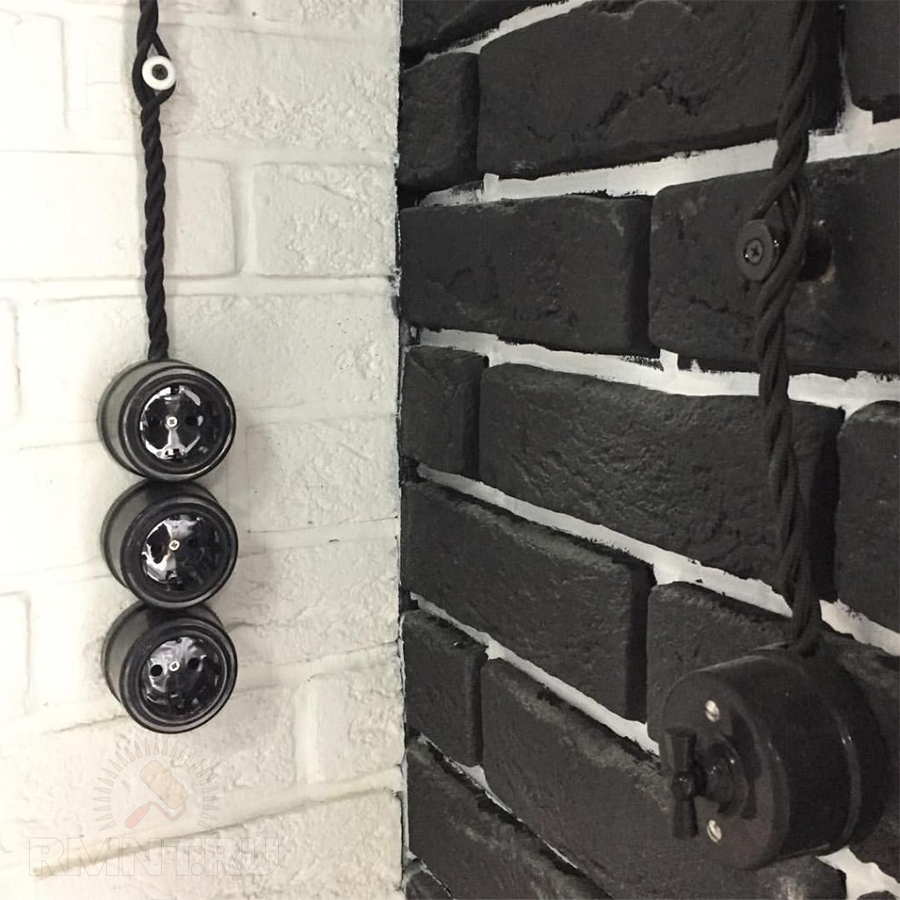

- Для вас нравится стиль лофт. Ретро-кабель, оставленный на всеобщем обозрении, в таковой промышленный и грубоватый стиль отлично впишется.
- Дом древесный либо исторический. Упрятать проводку никак не выходит либо это очень трудно выполнить. В таком случае остаётся только открытый вариант монтажа кабеля и целенаправлено избрать конкретно текстильный, скрученный, как самый симпатичный и декоративный.
Установка ретро-проводки открытым методом — не такая уж обычная задачка, как кажется на 1-ый взор. Да, стенки штробить не надо, запятанных работ значительно меньше, процесс проходит резвее. Но есть свои аспекты:

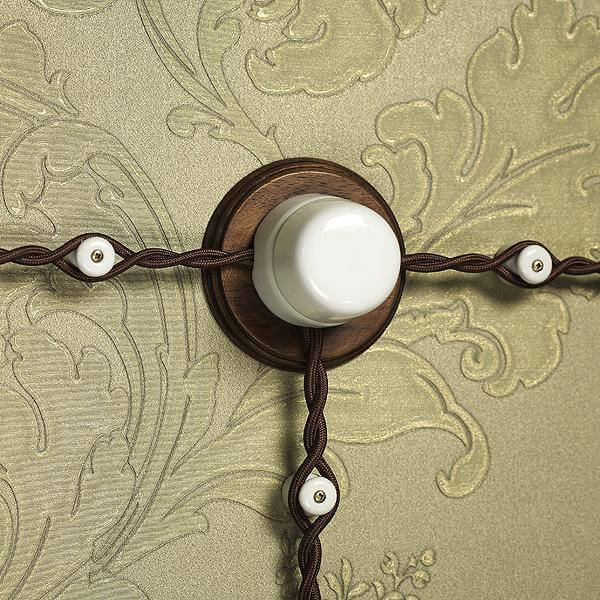

- Трассы проводов на виду, потому необходимо очень кропотливо спланировать их размещение. Не должно быть пересечений и перехлёстов! Безобразно будет смотреться и огромное количество кабелей, расположенных вблизи. Дизайнеры настаивают — менее трёх параллельных линий. Сходу планируется размещение розеток и выключателей, на стенки и потолок наносится разметка будущей ретро-проводки.
- Все проходы через стенки производятся через гильзы (отрезки труб). Если стенки древесные, то гильзы должны быть из стали. Также для древесных стенок требуются негорючие подкладки под розетки и выключатели.
- В процессе монтажа необходимо смотреть за натяжкой провода, он не должен провисать, но и чрезвычайно натягивать не следует.

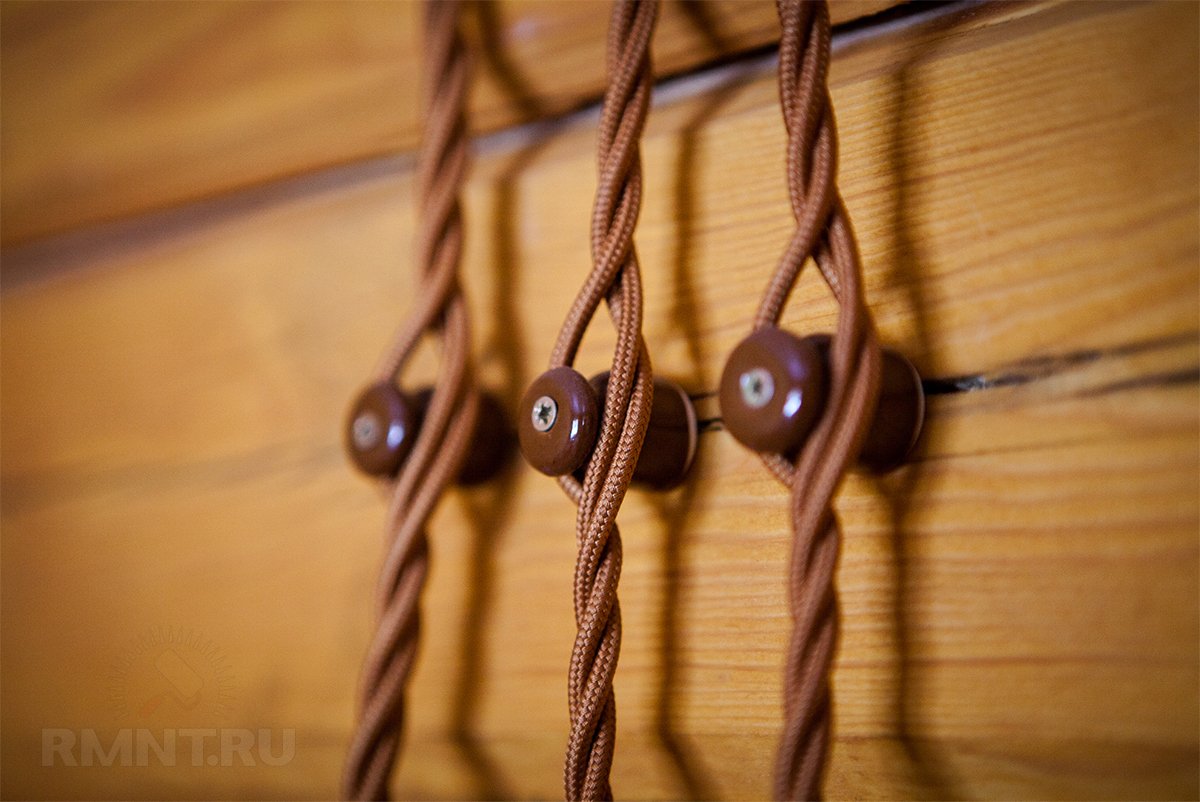

- Крепление кабеля к стенке на изолятор с саморезом делается аккуратненько, дабы обмотка провода не была повреждена.
Главный минус у ретро-проводки в стоимости. Стоит метр такового текстильного кабеля от 80 до 200 рублей. Плюс расходы на декоративные изоляторы, розетки и выключатели. Соответственно, может вырасти и стоимость за работы. Не считая того, далековато не каждый электрик сталкивался с таким вариантом монтажа.
Принципиально! Ещё один минус для скрупулёзных хозяек — на открытой проводке будут накапливаться пыль и сеть. Смахивать их необходимо часто и при всем этом аккуратненько.

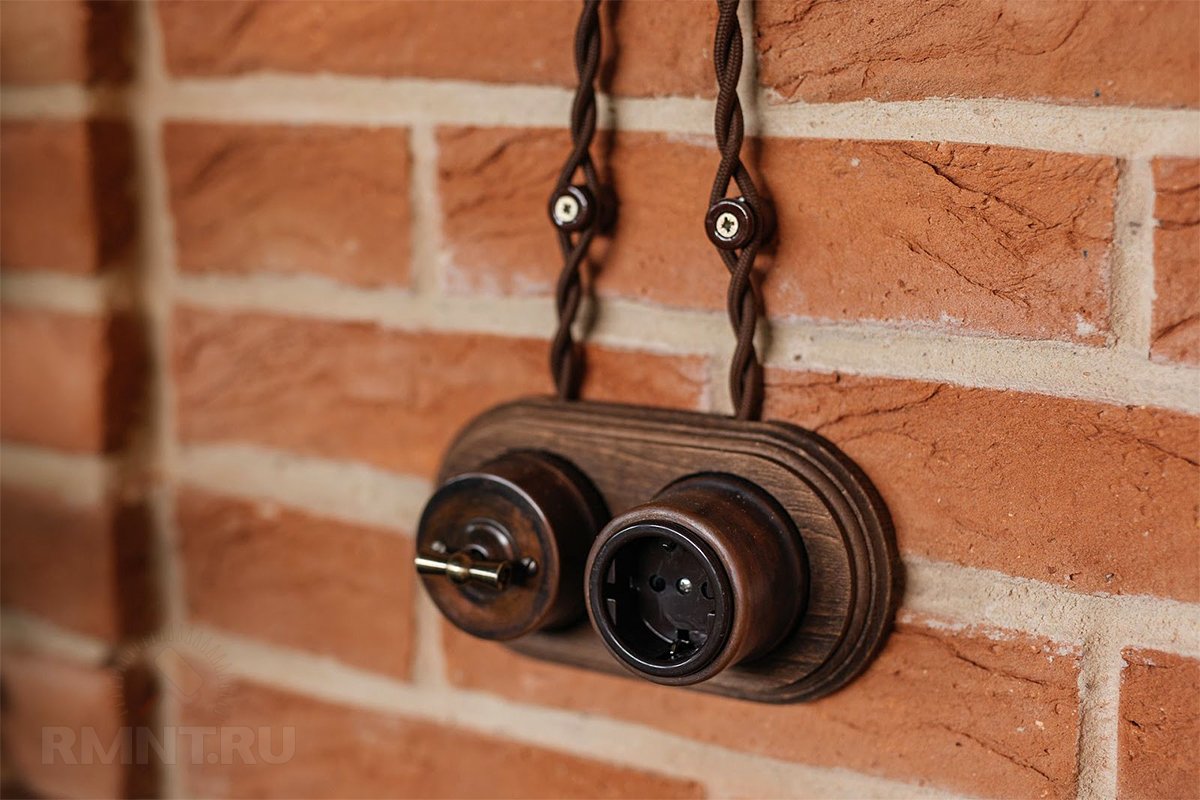

В особенности прекрасно открытая ретро-проводка смотрится на древесных стенках и кладке из кирпича. С её помощью можно придать изюминку интерьеру, выполнить необыкновенный акцент. Ретро-кабель может стать вправду «красной линией», проходящей через каждую комнату. При всем этом он будет исправно делать свою главную функцию по обеспечению работы электроприборов и системы освещения.
Принципиально! Для веба и ТВ тоже продаются кабели в стиле ретро, которые не попортят единую картину интерьера.
Констатируем: в исторических и древесных домах ретро-проводка станет хорошим выбором, ведь штробление стенок просит приличных расходов и получения разрешений (в домах с исторической ценностью). Это элегантный и симпатичный вариант, который к тому же считается одним из самых неопасных для древесных домов. Да, стоит ретро-проводка дороже обыкновенной, но такие издержки оправдываются и стильным внешним обликом, и отсутствием запятанных работ при монтаже, и обеспечением безопасности древесных строений.
