На что направить внимание при устройстве проводки в древесном доме?

Если мы имеем дело с деревом, то на 1-ый план при обустройстве проводки выходит безопасность. Она обеспечивается методом соблюдения нагрузочной возможности домовой сети, устанавливаемой как для отдельных линий, так и для всей электросети в целом.

Не считая того, для безопасности в электрощит устанавливается защитная аппаратура УЗО, нужная для оперативного отключения перегруженных либо покоробленных участков проводки. Принципиально, дабы отсутствовали неверные срабатывания, о чем также позаботятся наши спецы.

Также на первом шаге при разработке схемы электросети наши спецы предугадывают внеплановую дополнительную нагрузку. Она бывает нерегулярной, вызванной, к примеру, возникновением дополнительного обогревателя в доме, либо же неизменной, если какая-либо техника подключается на неизменной базе.

Отметим, что на стоимость работ может воздействовать наличие/отсутствие дополнительного обогревателя и другого оборудования, которое вы запланируете установить. Не считая того верная разработка схемы будущей электросети должна учесть простое удобство использования электроприборами в той либо другой части вашего дома.

Проводка в древесном доме: стоимость «под ключ»

Цена находится в зависимости от того, как выполнить проводку в древесном доме. Для этого есть 3 метода – сокрытый, открытый и комбинированный.

• Сокрытый способ – стоит чуток дороже, чем 2 других. Прокладка ведется исключительно в железных трубах во избежание пожара, для защиты от механических повреждений и корректной работы аппаратуры защитного отключения
• Открытый способ – стоимость ниже, чем у укрытого метода, к тому же в данном случае облагораживание проводки занимает меньше времени. Прокладка осуществляется в кабель-каналах, в стиле ретро либо в гофрированных трубах
• Комбинированный способ – позволяет скрыть огромную часть проводов. Метод применим, если не закрыты пол и потолок, кабель к осветительным устройствам идет с верхних этажей и если ещё не установлены двери

Электрика в древесном доме бывает:

• Не видна, не портит интерьер.
• Риск повреждения проводов ниже.
• Более долговечна, чем внешняя.
• Установка сокрытой проводки вероятен лишь на шаге строительства древесного дома.
• Установка сокрытой проводки намного дороже, чем внешней.
• После достройки дома установка новых розеток либо выключателей, не предусмотренных в схеме, вероятен только внешним методом.

• Установка внешней проводки существенно дешевле, чем внутренней. Соответствует нормам безопасности.
• Можно поменять схему расположения выключателей, розеток либо электроприборов без существенных издержек.
• Резвые сроки укладки проводки.
• В случае повреждений, просто поменять провод.
• Проводка всегда находится под вашим контролем: можно выяснить состояние изоляции и отыскать какое-либо повреждение.
• Мало мучается внешний облик помещения.

Полный установка электрики в древесном доме включает

Составление схемы расположения розеток, выключателей и электроприборов

Установка вводного кабеля, системы контура заземления

Установка временного освещения

Установка систем видеонаблюдения, веба, спутникового ТВ

Установка кабеля NYM "Севкабель" либо ВВГнг LS "Конкорд"

Установка розеток, выключателей, осветительных приборов

Почему стоит обратиться к нам

Бывалые сотрудники 3 и 4 разряда с допуском до 1000 Вольт.

Все работы проводятся по СНиП 3.05.06-85, ПУЭ изд. 6,7 с соблюдением мер безопасности СНиП 12-03- 2001

Мы заключаем контракт с четким описанием работ и сроками сдачи объекта Скачать контракт

Исполняем работу в установленные контрактом сроки.

Используем материалы от ведущих производителей ABB, Legrand, Schneider Electric.

Все консультации проводятся Безвозмездно!

Опыт работы нашей компании более 10 лет, работам с объектами любого уровня трудности

Наш спец приедет на объект совсем безвозмездно

Проводка в древесном доме своими руками: описание, схема, фото.

Дерево легкое в обработке, экологически неопасное, крепкое, потому его нередко используют для строительства. Но есть конкретные особенности при работе с данным материалом. Установить проводку в древесном доме своими руками поможет пошаговая аннотация.

Разработка проектной документации

Поначалу подготавливается проект электроснабжения. Данные для него получают в РЭС. На их базе рассчитывается проект проводки в древесном доме. Непременно учитывается мощность всей техники в здании.

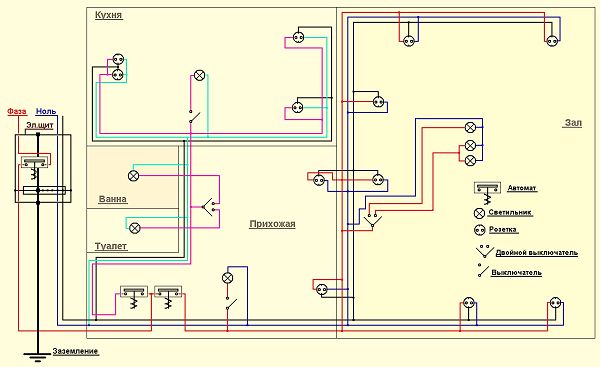

Схема проводки.

Последовательность разработки проекта электроснабжения:

1. Поначалу на плане указывают расположения всех розеток, выключателей, ламп, техники с личным подключением.
2. Персонально для каждой точки подбирают кабель. Провод с 3-мя жилами применяют для двухклавишного выключателя и розеток с наличием заземления.
3. На плане отмечают места установки распределительных коробок с расчетом: один элемент для 2-ух примыкающих помещений.
4. Раздельно отмечают мощность каждой установки. При наличии электрического мотора указывают его пусковую мощность.
5. Приборы группируют по мощности. Все осветительные приборы попадают в одну категорию, а оборудование с завышенными требованиями к мощности – в другую. Для различных групп используют отдельные автоматы.
6. В плане помечается расстояние от всех покрытий (стенок, пола потолка), также окон и дверей к проводке в древесном доме. В предстоящем, ориентируясь на схемы, получится предупредить поломки электрической сети при ремонтных работах.

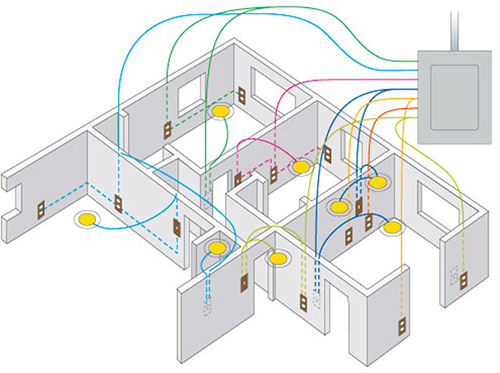

Схема проводки в древесном доме.

Поворачивать провода разрешается только под углом 90 градусов. Непременно рассчитывают наименьшую нагрузку на сеть при одновременной работе всей техники.

Выбор провода и устройств

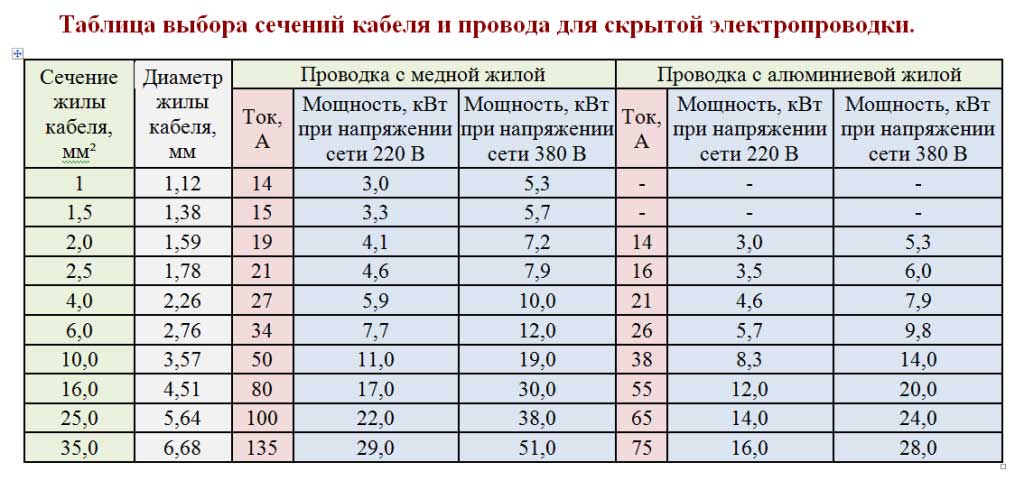

Сечение жилы выбирают, ориентируясь на таблицу соотношений кабелей и нагрузки. Электрические приборы делятся на категории зависимо от мощности. Любая техника имеет сопроводительную документацию, где указывается нужная нагрузка.

Сечение вводного полосы – это сумма мощности всех устройств в доме. В большинстве случаев при организации электрической сети в древесном доме применяют медный провод NYM. Он крепкий, обычный в обработке, обладает дополнительной изоляцией. Дюралевые разновидности очень ломкие и могут не пережить обработки.

Для розеток в древесном доме применяется электрический шнур с 3-мя жилами и заземлением. Это защитит домашнюю технику. Устройства электроустановок правила также требуют внедрение трехжильного провода для ламп. При применении прожекторов для освещения непременно оборудуют заземление.

Выбор вводного кабеля и автоматики

Вводный шнур и автоматику выбирают аналогично проводнику. Поначалу рассчитывают нагрузку на сеть (суммируется мощность всего электрического оборудования схемы проводки). Выяснить нагрузку поможет аннотация к технике. Автомат монтируют после электрического счетчика. Он представляет собой одно– либо двухполюсную систему.

Особенности однофазовой сети

Однофазовую сеть в большинстве случаев применяют для электрического питания личных домов. Базовое напряжение составляет 220 В, частота при всем этом измеряется в 50 Гц. Кабель имеет две либо три жилы. Его проводят к распределительному щиту от местной электростанции.

Аннотация по монтажу проводки в доме из дерева

Установка проводки в древесном доме включает несколько последовательных шагов. Поначалу силовой кабель подводят к строению, потом монтируют распределительный щиток и прокладывают проводку в древесном доме. Потом устанавливают розетки и выключатели и делают проверку работоспособности сети.

Для монтажных работ нужно приготовить некоторые инструменты. К ним относится электрическая дрель с корончатой насадкой, набор отверток (в том числе для проверки напряжения), шуруповерт и защитные перчатки.

Работа с распределительным щитком

Распределительный щиток представляет собой коробку из металла либо пластика, где установлены автоматы и счетчики электроэнергии. Для крепления защитных автоматов применяют DIN-рейки. При его наличии можно не монтировать УЗО, но спецы советует перестраховаться и все-же установить его.

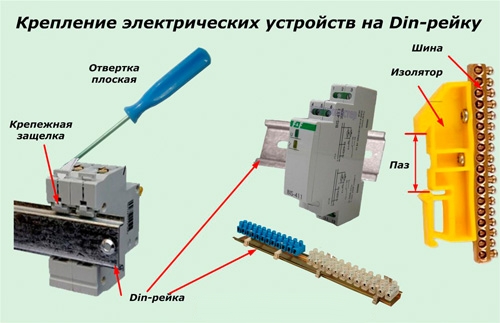

Установка DIN-рейки и автоматов с клемниками.

Этапы установки распределительного щитка:

1. Поначалу закрепляется счетчик;
2. Потом монтируют вводной автомат;
3. Выходные клеммы устройства учета крепятся к входным элементам устройства учета электроэнергии;
4. Проводится проводка в дом и подключается через клеммы конкретно к счетчику;
5. Устанавливается реле напряжения с помощью DIN-реек, также УЗО и выключатели;
6. Соединяются все нужные клеммы одножильным кабелем.

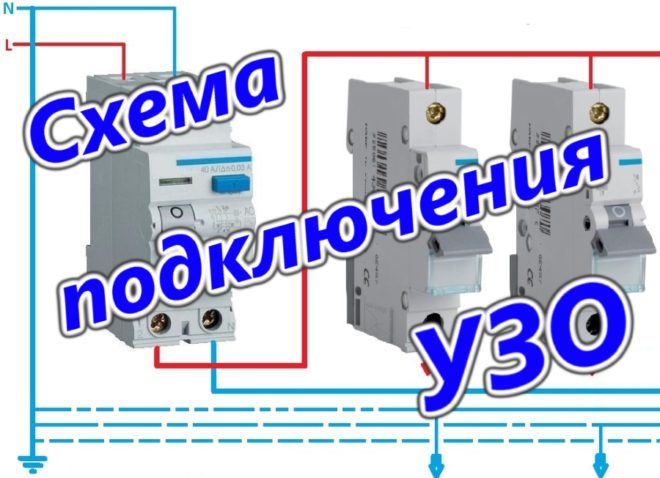

Схема подключения УЗО.

Проведение кабеля в древесный дом

Для ввода проводки в древесный дом применяют два способа: подземный и воздушный. В первом случае применяются бронированные провода, которые укладываются в гофрированную трубу, потому сеть в безопасности. Глубина залегания проводки – от 30 до 40 см.

За ранее вырывается траншея глубиной 70-80 см. Потом засыпают подушку из песка и отлично утрамбовывают. Толщина песочного слоя – 15-20 см. Трубы должны на сто процентов покрываться землей со всех боков.

При значимом расстоянии электрической станции от древесного дома трубы подводят по воздуху. Такая способа предполагает внедрение провода с несущим тросом. Если интервал от столба к строению больше 20 м, то кое-где по середине устанавливается вспомогательная опора.

Ввод полосы в помещении проводится при помощи гильзы из негорючих материалов. Проводку лучше расположить как можно поближе к распределительному щитку.

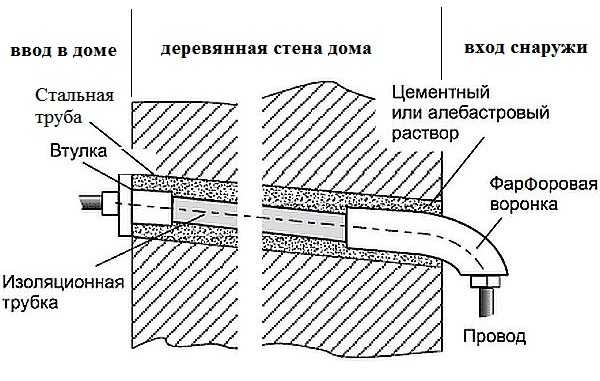

Ввод электрического кабеля через древесную стенку дома

Тонкости монтажа затратных частей

Способ установки проводки в древесном доме может быть как сокрытый, так и открытый, но непременно монтируют затратные розетки и выключатели. Их установка включает однообразные этапы. Отличие розетки в наличии шнура с 3-мя жилами.

Этапы установки выключателя:

1. Разбирается выключатель. Снимают кнопки и внешнюю панель.
2. Механизм устройства просто извлекается при помощи отвертки.
3. Задняя часть выключателя нужно поднести к месту установки. Потом с уровнем определяют ровненькое положение устройства, и осуществляется разметка.
4. При помощи дрели производятся отверстия. Потом устанавливается корпус.
5. Кабель подводится через заглушку, которую необходимо дополнительно надрезать ножиком.
6. Провод пропускается в корпус и зачищается.
7. Белоснежный шнур соединяется с клеммой «L», а синий – с «N». Потом проводится фиксирование болтами.

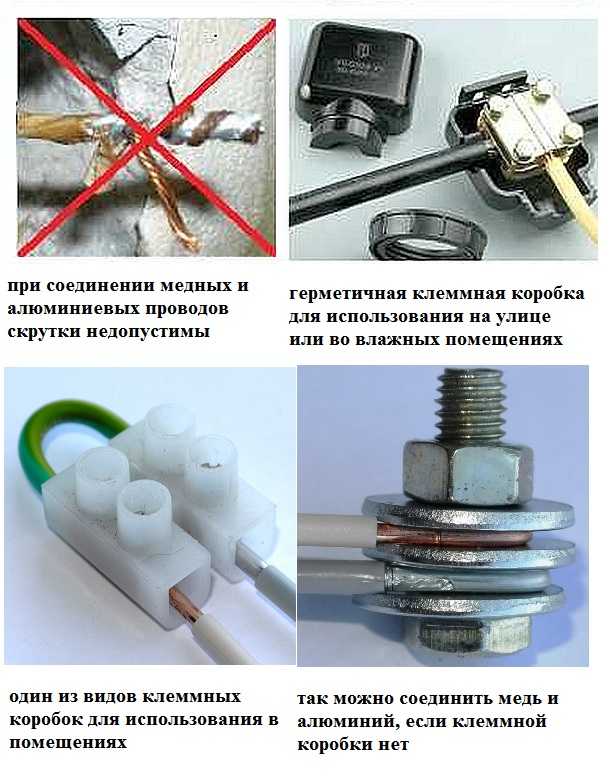

Соединение проводов и контактов

Провода соединяются в монтажных коробках. Их установка призвана защитить кабель и отсоединить его от общей трассы. Для работы можно взять ваг (wago). Инструмент подбирается в зависимость от размера неизолированных жил и их количества. Когда слышится щелчок, то соединение считается завершенным. Соединение проводов в распределительной коробке может проводиться изолирующими колпачками для скрутки.

Ввод электричества в дом.

Варианты размещения наружной проводки

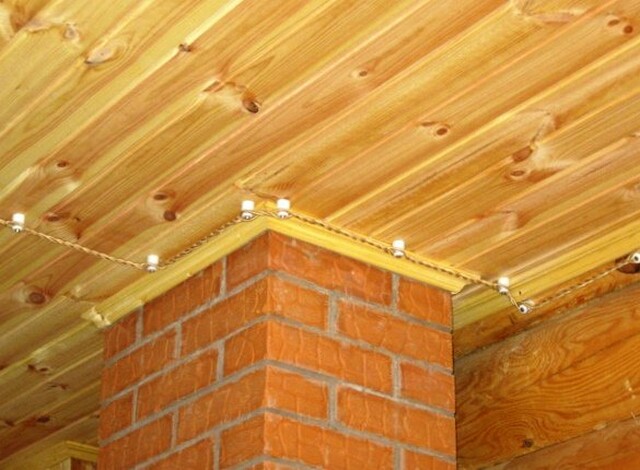

Открытая проводка в древесном доме считается более хорошим решением. Основной ее плюс – отсутствие прямого контакта с поверхностями. Таковой метод размещения проводов именуют ретро. Он применяется в комнатах с маленький пиковой мощностью. Проводка под старину способна стать хорошим дизайнерским решением в срубе.

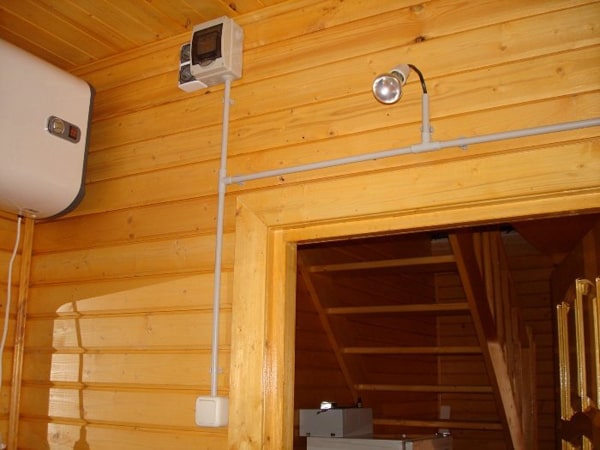

Дабы открытая проводка не завлекала внимания, ее пускают по потолку.

Аспекты монтажа внутренней проводки

Сокрытая проводка в древесном доме просит много работы. К тому же нужно позаботиться о безопасности. Проводка под гипсокартоном в древесном доме должна быть помещена в огнеупорную оболочку (труба из стали либо металла). Воспрещается прямой контакт кабелей с поверхностями из дерева. При работе нужно применять железные розетки и выключатели с заземляющей шиной.

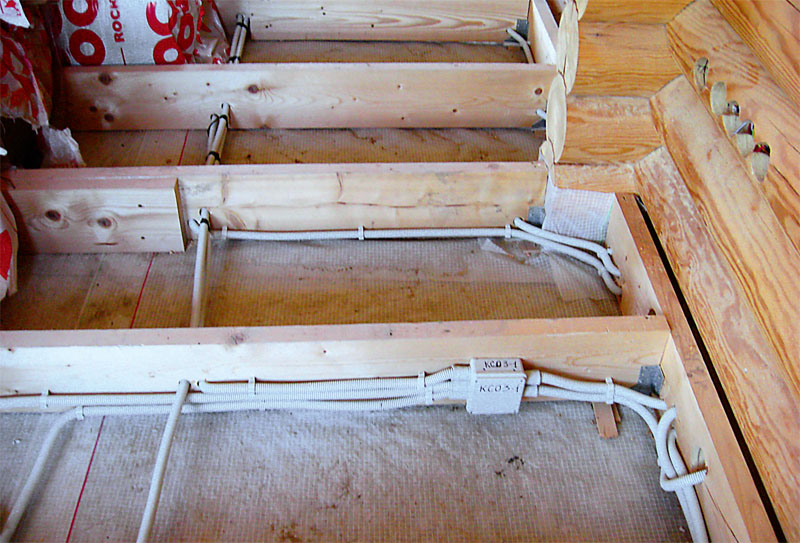

Разводка электросети проводами в гофрорукавах, расположенных между лагами пола нижнего этажа.

Создание заземляющего контура и УЗО

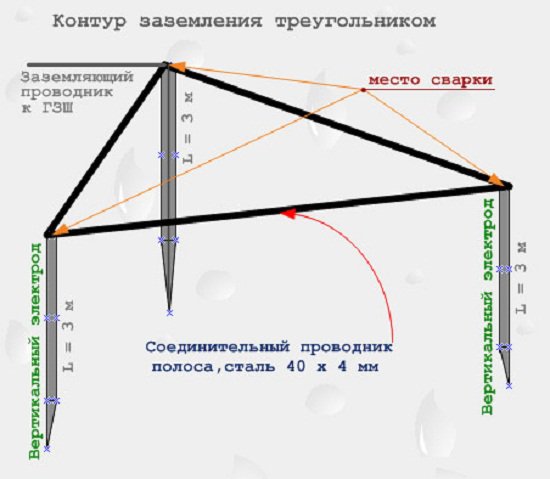

Для обеспечения надежной защиты древесного дома дополнительно будет нужно оборудовать заземляющий контур. Нужна взять три железных прутка (поперечник – 30 мм, длина – 3 м). Потом вырывается треугольный котлован. Его глубина составляет от 30 до 50 см. По углам вбивают прутки.

Далее берется металлической уголок, дабы соединить между собой железные палки. Далее выкапывается траншею по направлению к дому. В нее располагается уголок и сваривается с одной из сторон контура. Поближе к дому зарывается металлической пруток, на конце которого устанавливают медный кабель.

Подключение заземления.

Проверка работоспособности проводки

Для тесты проводки в древесном доме нужно приготовить особое оборудование. Оно имеет особые сертификаты, выданные надлежащими лабораториями.

Что заходит в испытание проводки:

• Общий осмотр;
• Определения сопротивления на поверхности кабеля и заземлении;
• Застыл данных на местности от устройства до заземления;
• Проверка УЗО и автоматики.

За ранее подается заявление в надлежащие органы для подключения электросети. Спец должен проверить безопасность и работоспособность всех узлов. Это дает гарантии высококачественной деятельность сети, в итоге которой никто не пострадает.

Наилучший выбор проводки для древесного дома

Древесная порода считается одним из наилучших материалов. Она крепкая, экологически незапятнанная, отлично сохраняет тепло и способна прослужить долгое время. Нередко конкретно дерево применяют для строительства дач, личных и пригородных домов. Но этот материал относится к категории просто воспламеняемых, даже после обработки защитными средствами.

Какую проводку избрать для древесного дома:

1. Принципиально изолировать все кабеля от горения;
2. Наилучшее решение для древесного дома – наружняя проводка;
3. Все материалы должны быть качественными;
4. Критическую нагрузку на сеть нужна рассчитывать с припасом в 30%;
5. Внутренняя проводка устанавливается только с трубами из металла (другие материалы применять воспрещается);
6. Непременно необходимо установить заземление и УЗО, дабы обеспечить защиту от ударов током.

Установка проводки в древесном доме должен делать специалист. Но владелец дома должен знать главные правила установки, дабы иметь возможность держать под контролем процесс.
