В современных квартирах и пригородных домах часто в качестве финального напольного покрытия применяют плитку, изготовленную из керамогранита.

Этот материал отличается высочайшей степенью стойкости к различным повреждениям, но имеет один недочет – по такому полу нельзя ходить с босыми ногами, так как он очень холодный.

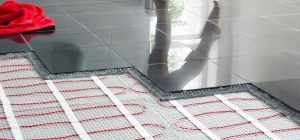

Решение препядствия – теплый пол под плитку маты. Обилие моделей, простота монтажа и долговечность конструкции сделали ее очень нужной и пользующейся популярностью.

Узкий теплый пол

Термоматы просто и просто монтировать

Для сотворения высококачественного действенного обогрева уложенного напольного покрытия и равномерного рассредотачивания тепла в помещении современные производители выпускают несколько моделей оборудования.

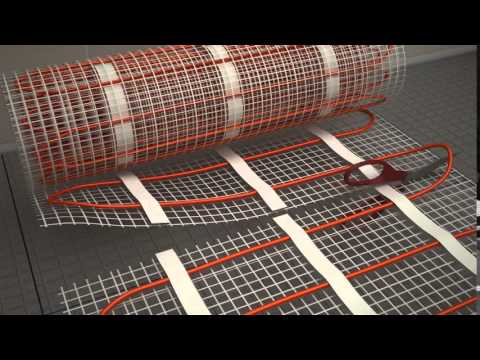

Одна из самых действенных – маты теплого пола под плитку, снаряженные электрическими нагревательными элементами. Кабель, имеющий маленькое сечение, закреплен на специальной сетке, свернутой в рулон.

Особенность таковой конструкции заключается в простоте монтажа и удобстве эксплуатации. Настоящий подогрев вероятен благодаря наибольшей приближенности матов к нижней поверхности плитки.

Узкий пол под плитку не просит применения теплоизоляционных материалов и роста толщины стяжки.

Такая конструкция отлично переносит стяжку, накладываемую поверх

Маты под плитку укладывают на приготовленную ровненькую поверхность основания пола, а поверх них на плиточный клей кладут кафель либо керамогранит. Есть одно- и двухжильные нагревательные маты.

Одножильные системы монтируют на поверхности бетонной стяжки, а двухжильные на любом напольном покрытии. Основанием для такового устройства может служить не только лишь цементно-песчаная стяжка, но и древесные полы, ламинат либо паркет.

Кабель одножильной конструкции укладывают так, дабы начинались работы от установленного на стенке термостата, и после окончания монтажа 2-ой конец тоже подходил к нему.

Не считая того, такая система просит подготовки высококачественного теплоизоляционного слоя с внедрением:

Двухжильный имеет в собственном оснащении возвратимую жилу и концевую муфту. Это позволяет выполнить подключение к терморегулятору только с одной стороны, оставляя 2-ой конец кабеля в месте окончания укладки.

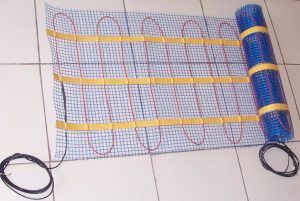

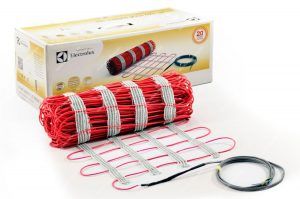

Нагревательные маты – это готовая система теплого пола, мощность которой составляет от 100 до 180 Вт/м².

Установка

Если полы старенькые и выщербленные, нужно выровнять пол стяжкой

Метод укладки матов теплого пола под плитку находится в зависимости от типа полового покрытия. Если систему нужно смонтировать на ламинате либо паркете, то кладут двухжильные конструкции, а при выполнении работ по поверхности бетонной стяжки следует применять одножильные. Процесс монтажа содержит в себе несколько последовательно выполняемых операций.

Начинают работу с составления плана укладки. Освободив помещение, поводят разметку и подготавливают основание. Бетонную стяжку следует кропотливо очистить, заделать все обнаруженные недостатки, трещинкы, сколы, щели. Нанести слой грунтовки.

Определяют место установки терморегулятора и подготавливают место его крепления. В стенке необходимо выполнить штробу для укладки кабеля и на высоте более 30 см от поверхности пола оборудовать место для установки распределительной коробки.

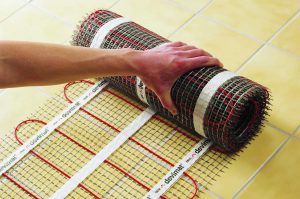

Маты точечно приклеивают на клей

Укладка двухжильного кабеля не просит дополнительной подготовки имеющегося напольного покрытия. На его поверхности раскатывают нагревательные маты, разрезав сетку в местах разворота кабеля либо его поворота на 90°.

Уложенный мат точечно при помощи клеевого состава укрепляют к полу, а после его застывания всю поверхность конструкции покрывают плиточным клеем, распределив его узким слоем. Это поможет защитить оборудование от ненужных воздействий.

Клеевой состав нужно применять теплостойкий, изготовленный на базе эпоксидки. Его наносят узким слоем, не возвышающимся над кабелем.

Особенности поведения работ

1-ое включение системы делают после высыхания клея, дабы убедиться в исправности всех составляющих конструкции.

Приступая к укладке напольной плитки нет необходимости хлопотать о сооружении дополнительной стяжки. Кафель либо керамогранит кладут конкретно на теплый пол (мат с двухжильным кабелем).

Установка системы теплого пола с внедрением одножильной конструкции осуществляется в серьезном согласовании с установленным порядком проведения работ. Подробнее о работах смотрите в этом видео:

Термоматы укладываются на расстоянии от стенки

Сперва будет нужно приготовить место подключения системы, позже позаботиться от высококачественной теплоизоляционной подушки. Только после чего можно приступать к разметке, беря во внимание, что нагревательные маты нужно укладывать, обеспечив отступ от стенок более 10 см, а от радиаторов отопления – более 15-ти.

Раскраивать мат следует так, дабы после укладки оба холодные конца подходили к блоку питания. Выполняя подготовительную разметку, нужно расположить термоматы так, дабы они не попадали под стационарно находящиеся мебельные конструкции и домашнюю технику. Разрешается устанавливать на теплые полы мебель, установленную на ножки высотой 10 см. О том, как уложить на теплый пол плитку, смотрите в этом видео:

Не повредите кабель при раскрое

При раскрое нельзя разрушить кабель, по другому вся система придет в негодность. Воспрещается обрезать либо укорачивать кабель. Если существует необходимость, то обрезать можно только провод питания.

Эффективность и функциональность системы почти во всем зависят от наличия терморегулятора и термодатчика. Он должен быть размещен снутри гофрированной трубки, которая находится в специально приготовленной штробе в полу и стенке. Следует непременно закрыть заглушкой конец гофры, дабы обеспечить защиту кабеля от попадания пыли либо воды из раствора.

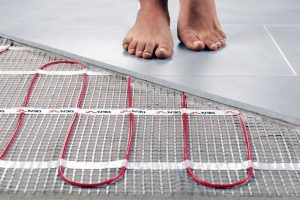

На загрунтованную поверхность основания укладывают термоматы, разрезав их соответственно плану раскладки.

Теплый пол и терморегулятор подключают к сети для проверки функциональности до работ с плиткой, а настоящее подключение всей системы разрешается только после полного высыхания плиточного клея.

Установка электрического теплого пола под плитку своими руками: схема укладки, подготовка пола, подключение

Произвести установку электрического пола без помощи других – реально. Главное в этом процессе – соблюсти технологию и верно подобрать материалы. Попробуем разобраться, что нужна знать для укладки теплого пола под плитку своими руками.

Подготовка: полезные советы и мелочи

На этом шаге вы уже обусловились с интерьером вашей кухни, выстроили планы как отлично будет светиться напольный керамогранит, но дабы скооперировать приятное с полезным, нужно помыслить не только лишь о красе, но и о тепле.

Укладка теплого электрического пола под плитку вне зависимости от варианта содержит в себе набор типовых предварительных операций. Разглядим, из чего они состоят.

Определение с местоположением термального датчика и терморегулятора

Размещение элемента управления и контроля подаваемой температуры находится в зависимости от удобства его использования. Терморегулятор работает по принципу выключателя и крепится в доступном месте на хорошей высоте (уровень груди либо опущенной руки), но не ниже 30 см от низа.

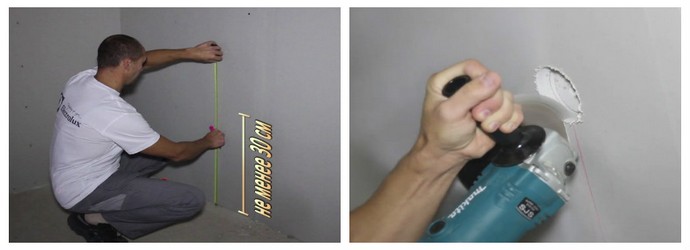

На стенке точкой обозначается место устройства – высверливается по ней отверстие для крепежа. С углом в 900 от грядущего положения терморегулятора вниз отпускается штроба, в которую спрячутся силовой и дополнительные провода системы управления температурой в пластмассовой трубке либо гофре.

Приведение основания пола в соответствующий вид

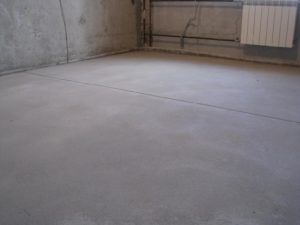

Первоначальное действие – чистка от мусора с последующей помывкой. Поверхность не обязана иметь выступов и перепадов. При ее кривизне наносится стяжка, шириной 30-70 мм. Обычный вариант:

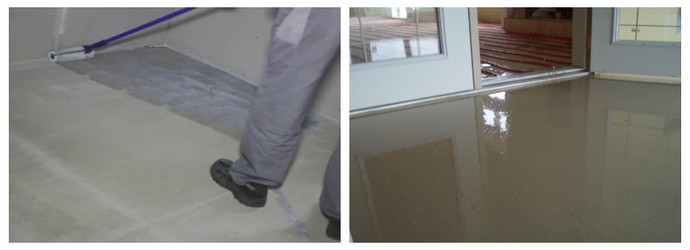

• До выравнивания поверхность пропитывается грунтовкой. Это повысит сцепку между ней и слоем нанесения.
• По окончанию высыхания грунтовки отбиваются высоты, определяются сектора, на которых обогрев не нужна (неизменные места для немобильной мебели, бытовых устройств).

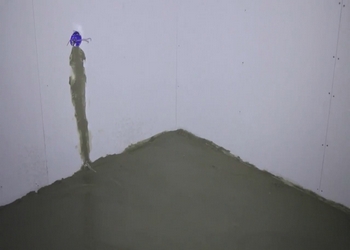

• Выставляются маяки по обозначенным на стенке меткам из маячкового уголка либо профиля.
• Подготавливается водянистый, но вязкий пескоцементный раствор – он растягивается по маякам правилом.
• По просыханию пласта веществом дорабатываются до безупречной плоскости выпуклости и пустотелости.

Для состава рекомендуется применять цемент, с маркировкой ПЦ 500 и выше. Правильное соотношение с песком – 1/3. После нанесения и выравнивания консистенции нужна периодическое увлажнение (3-5 дней), для предотвращения трещинок.

Обеспечить вязкость и упругость поможет добавление грунтовки (1 л на 100 кг), обойного клея крахмальной базы (упаковка 200 г на 50 кг) либо других особых составов.

При обильной влажности помещения, наличии в комнате устройств подачи воды поверх готовой стяжки закладывается водоизоляционный слой. Это защитит основание от ее проникания, исключит утечку вниз при аварийных ситуациях (срыв рукояти крана, прорыв трубы, разгерметизация соединений труб при заводском браке либо в итоге небрежной установки).

Закладка тепловой изоляции

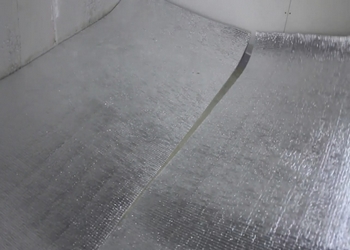

Для сокращения температурных утрат при обогреве нужен слой теплоизоляции.

Используются особые теплозащитные материалы, увеличивающие КПД обогревательной системы до трети.

Выделяется 2 шага закладки термоизоляции:

• вертикальная – особая демпферная лента раскатывается по периметру комнаты. Осуществляется также методом закладки полистирольных листов 15-20 см в ширине и 1 см в толщине. Заложенный материал предупредит настенное поглощение тепла, его утечку на улицу;
• горизонтальная – по поверхности пола с плотным примыканием к вертикальному теплоизолятору раскладывается теплоизоляционная материя, шириной от 2 см. При выборе в магазине уделите повышенное внимание ее прочности, стойкости к деформации при сильном термическом воздействии. Устойчивые к нагреву материалы: пенополистирол, пробковый агломерат, пенопропилен, волокнисто-минеральные соединения, остальные.

Предстоящий шаг укладки электрического пола находится в зависимости от выбора его типа.

Электрический теплый пол под плитку – какой лучше?

Говоря о выборе подходящего варианта принципиально знать, какие теплые полы бывают.

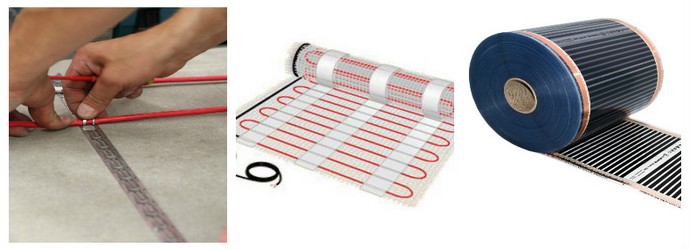

На сегодня выделяют 3 вида:

1. Кабельные. В качестве тэна применяется одинарный либо двухжильный провод. При работе они в состоянии создавать слабенькое электромагнитное излучение (в двухжильных шнурах оно малое). Происходит управление подачи тепла через резисторный терморегулятор либо методом выбора режима для саморегулируемых моделей.
2. Нагревательные маты – разновидность кабельного пола. Главные отличия – внедрение провода наименьшего сечения, его закрепление на готовых блоках стекловолоконного полотна (сетки). На сетке снизу – клейкое вещество, служащее средством резвой фиксации на основной поверхности.
3. Инфракрасная (ИК) термопленка. Главный термоэлемент – карбоновые стержни. Более долговременный, но не дешевенький вариант. Красивое решение для чувствительных к электромагнитным излучениям людей. Нужно из-за полного отсутствия резонирующего эффекта, отсутствия постепенного износа карбона при нагреваниях.

Это короткое описание дает изначальное понятие для определения подходящего варианта.

Кабельный электрический теплый пол под плитку – установка своими руками

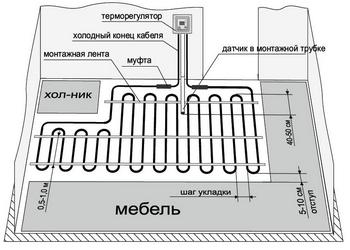

Как должна смотреться примерная схема

Поначалу разрабатывается схема закладки провода, указывается участок подводки к терморегулятору (холодный сектор).

На бумаге также фиксируется положение соединительной и концевой муфт, которые соединяют теплый и холодный элементы системы.

На теплоотражающую поверхность закрепляется двухсторонняя монтажная лента (бывает в комплекте либо продается раздельно). Поверх ленты змеевиком раскладывается провод. Витки змеевика не должны пересекаться, иметь одинаковую длину и шаг.

Для схожей схемы укладки теплого электрического пола принципиально произвести математические исчисления для обеспечения равномерного прогревания и исключения способности перегрева на отдельных секторах.

Заложение определенного шага витка впрямую оказывает влияние на интенсивность прогрева площади на м2.

Взяв площадь (S) и длину греющего провода (L), – рассчитаем шаг (Y) по формуле:
Y = Sx100/L

Вырезы в термоизоляции

По окончанию закладки провода снимаются характеристики его сопротивления (в Ом), сопротивления изоляции (-5/+10% от результата проверки).

Инсталлируются элементы управления и контроля температуры.

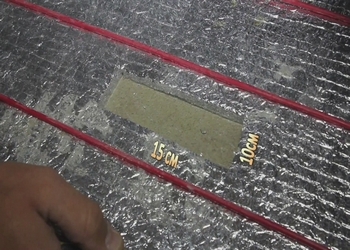

Между витками в термоизоляции делаются маленькие вырезы либо точечные отверстия для сцепки конечной стяжки с массивом пола.

Осуществляется пескоцементная заливка (30-40 мм), в какой также скрываются муфты.

По высыханию слоя делаются контрольные замеры по проверке сопротивления. Если характеристики идентичны с первичными – укладка проведена верно.

Высота финальной стяжки находится в зависимости от толщины закладываемой на нее плитки и пласта клея. В совокупы, толщина 3-х слоев не превосходит 50 мм! Последствия несоблюдения правила – наименее насыщенный подогрев, большой расход электричества.

Установка нагревательных матов

Как говорится: «лучше один раз узреть, чем 100 раз услышать». В видеообзоре тщательно рассматривается как произвести установка пола данного вида. Но во всех 3-х видах теплого пола есть общие деяния, которые можно узреть в следующем видео.

ИК электрический теплый пол своими руками установка и укладка

Схема подключения ИК теплого пола

Инфракрасные элементы поделены на отдельные секции и упакованы рулонами.

Секции по мере надобности может быть делить ножницами по особым швам, обозначенным на них.

Схема подключения пленочного теплого пола помещена в упаковке комплекта.

Дорожки пленки фиксируются на полу двухсторонним скотчем для исключения смещений, сохранения правильной выкладки.

В теплоизоляторе под местом панели управления делается вырез для крепления термального датчика, скрепив его с нижней частью пленки скотчем.

Согласно вложенной схеме подводятся провода; нагревательные элементы стыкуются по принципу параллельного соединения. Для удобства можно использовать питающие шнуры с изоляцией 2-х расцветок.

Подключение пленочного теплого пола

Изоляция битумом

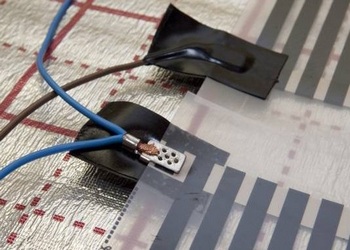

На пленочное полотно крепится зажим, который пробивает его, соединяясь плотно с медным проводником.

При легком натяжении он не должен смещаться. К зажиму подводится провод.

Дальше стык обмазывается битумом и обжимается.

По окончанию подключения делаются замеры, характеристики сверяются с данными, обозначенными производителем в схеме.

Для предотвращения износа термального полотна не рекомендуется применять мощность, более 30% (очень доступно – 40%).

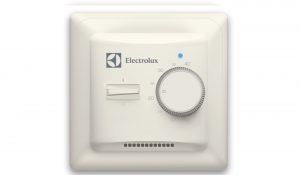

Как верно установить терморегулятор и подключить датчик температуры

После соединения с элементом нагревания к датчику прикрепляется провод. Он выводится через трубку либо гофру вкупе с проводом питания пленки либо кабеля так, дабы концы выходили с другой стороны на 20-30 см. Изолятор фиксируется в штробе.

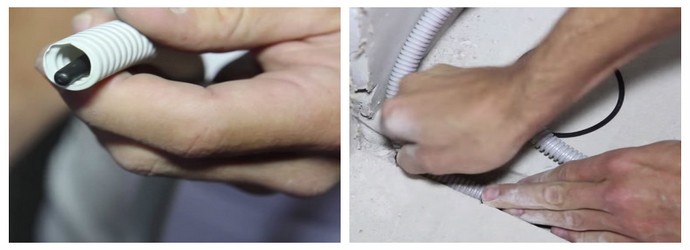

Термальный датчик нужно фиксировать в трубе, так как при выходе из строя – он просто растягивается через нее для замены на новый (не распространяется для ИК-пола).

При монтаже кабельного теплого пола трубку с датчиком укрепляют на полу между витками греющего кабеля, не соприкасаясь с ними, дабы датчик уходил вглубь витка на 30-70 см. Трубка скрепляется с полом лентой.

Коробка терморегулятора фиксируется на стенке – на нее подаются провода питания и сети. После их подключения подводится провод датчика. Для пожарной безопасности рекомендуется оградить воздействие воды (если есть).

Делается тестовый пуск, если все работает – установка электрического теплого пола под плитку закончен. Для получения конечного результата остается залить стяжку.

Финишная стяжка делается из пескоцементного раствора ручного замеса (3 ч песка/1 цемента), на базе готовых консистенций. При высыхании (до 28 суток) нельзя подключать полы во избежание перегорания в итоге недлинного замыкания из-за роста нагрузочной массы.

Главное при заливке и сушке – не разрушить конструкцию нагрева! Тогда и ваш пол будет теплым в протяжении многих лет.

Сейчас осталось произвести работы по установке плитки.

Очевидно и тут не посчитается излишним обратиться за советами конкретно к экспертам. Фурроров для вас.

Установка электрического пола под плитку видео

Установка электрического теплого пола
Как выполнить 28.05.2019

Что такое теплые электрические полы

Теплый электрический пол – это кабельная система подогрева завышенной надежности, которая может употребляться и как система комфортабельного подогрева пола, и как основная система отопления. Нагревательные секции систем теплого пола – это имеющие два слоя изоляции экранированные одножильные и двухжильные кабели, также надежные соединительные муфты. От обычных методов отопления, где тепло передается конвекционными потоками, теплый пол отличается вблизи преимуществ:

• Нагревательная часть системы спрятана в конструкцию пола, что позволяет прирастить полезную площадь и варьировать дизайн помещений, при всем этом покрытие пола может быть хоть каким: плитка, мрамор, ковровое покрытие (не считая паркета).

• Не высушивает воздух в помещении, так как нагревательный кабель не имеет прямого контакта с атмосферой.

• Двойная изоляция и экранирующая оплетка кабелей позволяет применять теплые полы в помещениях хоть какой влажности.

Сначала изберите свою систему

Перед тем, как начать установка теплого пола мы рекомендуем для вас убедиться, что вы избрали конкретно ту систему, которая подойдет для вашего помещения и хотимого типа подогрева (комфортабельный либо основной).

1. Основная система отопления в раздельно стоящих зданиях, в том числе в тех случаях, когда нет способности подключиться к системе центрального отопления. Основная система отопления подразумевает внедрение более массивного кабеля и устройство стяжки шириной более 5 см. При всем этом площадь теплых полов должна составлять более 70% от общей площади обогреваемого помещения. Рекомендуемая удельная мощность системы при использовании тёплого пола в качестве основной системы отопления – от 160–180 Вт/м2. К примеру, теплый пол мощностью 0,19 кВт, площадь подогрева – 1,2 м2; проверяем мощность: 190 Вт/1,2 м2 = 158 Вт/м2.

2. Дополнительная (комфортабельная) система отопления. Устанавливается вместе с отопительными устройствами других типов и создана для заслуги термического комфорта. Более животрепещуща в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах построек. Рекомендуемая удельная мощность системы при комфортабельном обогреве пола 120–140 Вт/м2. К примеру, теплый пол мощностью 0,19 кВт, площадь подогрева – 1,5 м2; проверяем мощность: 190 Вт /1,5 м2 = 126 Вт/м2.

Соблюдайте нормативы

Проверьте, допускает ли имеющаяся в вашем помещении проводка подключение дополнительной мощности. Учтите дополнительные электрические устройства, которые могут быть подключены к той же сети. Уточните также допустимый ток предохранительных устройств (автоматов). Системы электрообогрева мощностью 2 кВт и поболее мы советуем подключать через специальную проводку и отдельный автомат. Советуем также внедрение УЗО с номинальным током срабатывания не выше 30 мА. Это маленький устройство, монтируемый на электрощитке, который смотрит за сохранностью электроизоляции вашего оборудования. Когда теплые полы устанавливаются во мокроватых помещениях (ванные комнаты, сауны, бассейны), экран нагревательной секции должен быть подсоединен к заземляющему проводнику питающей сети, с которой, в свою очередь, должны быть объединены все доступные железные части, такие как: железные душевые поддоны, железные каркасы душевых кабин и т.п.

Как избрать теплый пол

• Найти свободную площадь, не занятую мебелью и домашней техникой.

• Отойти от стенок и от мебели 5–10 см.

• Подобрать нагревательный мат либо секцию на свободную площадь.

• Площадь нагревательного мата либо площадь подогрева секции не должна быть больше свободной площади.

• Допускается укладка теплого пола под мебель, если высота ножек не меньше 15 см.

Нагревательные кабели

Основой конструкции теплых полов является нагревательный кабель. Снаружи он припоминает радиочастотные кабели для передачи телевизионных сигналов, но его предназначение — не передавать электрические сигналы либо мощность на расстояние, а преобразовывать все 100% мощности протекающего по нему электрического тока в тепло. Выделение этой мощности на единице длины кабеля (удельное тепловыделение) — важный технический параметр нагревательных кабелей.

Одножильный кабель

1. Нагевательная жила
2. Теплостойкий PVC пластикат
3. Три защитных слоя ПЭТ
4. Теплостойкий PVC пластикат
5. Защитный экран из медных лент
6. Медная проволока защитного экрана
7. ПЭТ
8. PVC пластикат

Двухжильный кабель

1. Нагевательная жила
2. Возвратимая жила
3. Теплостойкий PVC пластикат
4. Три защитных слоя ПЭТ
5. Теплостойкий PVC пластикат
6. Защитный экран из медных лент
7. Медная проволока защитного экрана
8. ПЭТ
9. PVC пластикат

Состав системы теплый пол

— нагревательная секция либо нагревательный мат;
— аппаратура управления (термостат с датчиком температуры);
— девайсы для облегчения и ускорения монтажа (монтажная лента, гофрированная пластмассовая трубка и т.д.);
— термоизоляция.

Разрез теплого пола

1. База пола
2. Термоизоляция с фольгой
3. Нагревательная секция
4. Монтажная лента
5. Цементно-песчаная стяжка
6. Декоративное покрытие

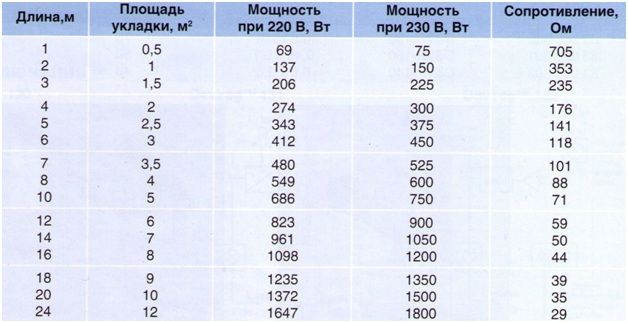

Нагревательные секции

Нагревательные секции конструктивно состоят из отрезка нагревательного кабеля определенной длины и т.н. «холодных концов» – отрезков обыденного провода, соединенных с нагревательным кабелем муфтой. Секции могут быть выполнены из одножильного и двухжильного кабеля, при всем этом на концах зрительно вы должны созидать: в одножильных секциях – два провода с каждой стороны (экран и нагрузка), в двухжильных секциях – три провода с одной стороны (экран, нагрузка, нагрузка).

Шаг укладки кабеля

Рассчитывается следующим образом

Шаг укладки (см) = (100 * S) / L ,

где
S – площадь на которую укладывается теплый пол,
L – это длина кабельной секции.
Малый шаг укладки – 8 см

Нужно держать в голове

И одножильные и двухжильные нагревательные секции в неотклонимом порядке экранированы! Они могут употребляться как в сухих, так и во мокроватых помещениях. Двухслойная изоляция кабеля изготовлена из негорючих и неплавящихся материалов.
Эти секции отличаются конструктивными особенностями и соответственно методами укладки на поверхности пола.

Установка теплых полов

1. Теплый пол на базе нагревательных секций

Для монтажа системы нужно:

1. Приготовить в стенке место для установки терморегулятора.
2. Проштробить в стенке канавки для проводки, монтажных концов нагревательной секции и трубки для датчика температуры.

Видео: как установить электрический теплый пол под плитку
