Установка электрического пола под плитку

Кафельная плитка и тёплый пол, как будто сделаны друг для друга!

Они замечательно дополняют положительные характеристики друг дружку: плитка не намокает, не «изнашивается», её просто мыть, но она всегда холодная.

Еще приятнее наступать на керамику, которая подогревается снизу. Да к тому же кафель отлично передаёт тепло, пропуская его на поверхность с наименьшими потерями. Тёплый пол электрический под плитку, делается еще проще, чем водяной вариант.

Водяной пол не рекомендован для квартир

Заманчивый вариант – подключить в квартире ветки водяного тёплого пола к центральному отоплению.

Но это неприемлимо по ряду обстоятельств:

• Увеличиваются расходы городка на центральную систему отопления;
• Насосное оборудование общегородских систем рассчитано на определённую протяжённость труб, а тёплые полы наращивают их длину;
• Из-за перечисленного выше, нарушится равномерность рассредотачивания тепла, и соседи могут начать леденеть, в то время, как в квартире с тёплым полом станет жарче;
• Разработка установки водяных труб просит вливать их в толстую бетонную стяжку, что серьёзно наращивает нагрузку на перекрытия.

Не стоит идти на риск и нарушать правила. Если будет найдена установка водяного пола, его обладателю будет предписан большой штраф, а все старания пропадут зря, так как полы придётся демонтировать.

Электрический теплый пол под плитку своими руками

Если применяется электричество, каждомесячные расходы семьи растут, но заморочек с такими полами еще меньше. Их можно использовать в квартирах, уложить еще проще, чем водяной вариант, ну и толщина у такового «пирога» совершенно не большая.

Есть три разновидности электрических полов:

1. Кабельные.
2. Плёночные.
3. Матовые.

Различаются они собственной ценой и чертами.

Основное, что необходимо знать о видах электрических полов, дабы выполнить выбор:

Кабель стоит дешевле всех, но и проблем при укладке с ним больше всего. Во-1-х, кабель, как и водяную трубку заливают в бетонную стяжку (она не такая толстая, но всё-таки ремонт будет долгим, запятанным и сложным). Кабель необходимо без помощи других укладывать и фиксировать. Это отлично, только если нужна запитать поверхность необычных размеров.

Подогрев на базе плёнки более эффективен, это самое тонкое покрытие. Но браться за его самостоятельную укладку можно, только если есть строй способности и уверенность в собственных возможностях, ведь плёнка не прощает ошибок. Тут необходимо будет делать всё верно с первого раза.

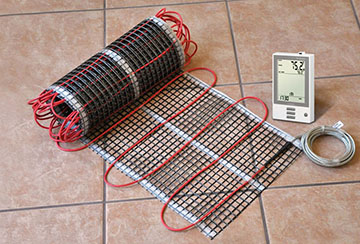

Маты представляют собой капроновую сетку определённой ширины с кабелем. Можно сказать, что для непрофессионалов – это самый наилучший выбор.

Если вы желаете установить теплый пол под плитку, необходимо верно избрать более подходящий вариант, так как в ванной комнате вода нередко попадает на пол, а поэтому нужна не плохая изоляция. Теплый пол под плитку: какой лучше? Смотрите обзор вариантов.

Главные свойства и особенности укладки пенополистирола для теплого пола разглядим здесь.

Без помощи других монтировать теплый пол в ванной не так просто, потому необходимо знать все тонкости укладки, монтажа и подключения. По этой ссылке https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/teplyj-pol-v-vannoj-komnate-svoimi-rukami.html вы отыщите подробную аннотацию по монтажу системы.

Составление схемы

Особенность электрического варианта в том, что на него не рекомендуется водружать тяжёлую домашнюю технику, мебель либо сантехнику. Даже если мебель на ножках, с низким дном, она будет создавать препятствие равномерной отдачи тепла. Потому заблаговременно продумывается размещение массивных предметов и отмечается на плане комнат.

С одной стороны – это минус, так как исключает возможность выполнить перестановку в дальнейшем. С другой стороны благодаря тому, что необходимо заполнять только пустые участки помещения, сокращаются расходы на ИК-плёнку либо маты.

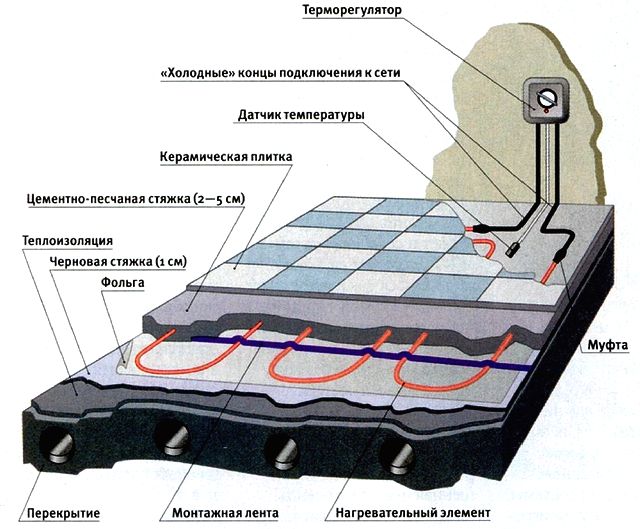

Схема укладки электрического теплого пола под плитку

Выяснив, на каких участках будет улечся кабель, необходимо его распределить по всех площади и вычислить шаг между витками. Для этого площадь необходимо поделить на длину кабеля. Шаг не должен быть меньше 7 см!

Если используются обогревательные маты, шаг рассчитывать не придётся, но принципиально знать размеры матов ещё до покупки – укоротить либо сузить полотно во время укладки не получится.

На шаге составления схемы необходимо решить, где будет размещаться терморегулятор, и как к нему будет подводиться проводка.

Всегда сохраняйте план расположения тёплых полов и места соединений. Это может понадобиться в случае ремонтных работ.

Предварительный шаг

До того как приступать к укладке электрических матов, необходимо отлично приготовить поверхность пола.

Она должна быть ровненькой и незапятанной:

• Старенькое покрытие необходимо убрать на сто процентов, до бетонного основания.
• Все неровности должны быть «стёсаны», зашлифованы. Трещинкы и ямки заделываются.
• Согласно схеме штробятся углубления для термореле (обычно на высоте приблизительно 30 см от пола) и каналы для проводки.
• В полу штробится канал для укладки термодатчика. Он должен попасть между витками грядущего кабеля.
• Делается кропотливая уборка.

После всего перечисленного бетон пропитывается антисептиком.

Установка электрического теплого пола

Начинается шаг последовательной укладки слоёв стяжки.

1. Гидроизоляция. Нужна ли она под электрическим полом – вопрос спорный, оставленный на усмотрения обладателя. Если будет решено делать, то пригодится застелить плёнкой пол с нахлёстом на стенки по 10 см.
2. А вот термоизоляция нужна непременно, по другому львиная толика тепла будет теряться кое-где в перекрытиях. Отлично подойдёт фольгированный теплоизолятор – пенофол. Блестящим слоем, очевидно, ввысь (исключительно в случае с ИК-пленкой не рекомендуется использовать материалы с дюралевой фольгой). Соединения проклеиваются строительным скотчем.
3. Демпферная лента. Это лента из мягенького материала она будет немного «пружинить» и восполнить расширение материалов от конфигурации температуры. Лента фиксируется по периметру понизу всех стенок.
4. Инсталлируются термодатчик и термореле. Провода, которые их соединяют, помещаются в гофру, и укладываются в проштраблённые канавки. Принципиально проследить, дабы в том месте, где гофра поворачивает со стенки на пол, не было залома, а выходил плавный переход.

Сейчас самый ответственный момент – укладка матов (кабеля либо плёнки).

Для укладки кабеля пригодятся особые фиксажные рейки, которые крепятся к основанию дюбелями. После чего необходимо будет залить стяжку (лучше в бетон добавлять пластификатор). Толщина получившейся стяжки должна быть около 2,5-3,5 см.

ИК-плёнка раскатывается поверх теплоизолятора (от стенок отступы по 10 см) и фиксируется по аннотации: или скотчем, или особыми ушками на лентах. Контакты должны выходить в ту сторону, где будет термореле. Провода устанавливаются на клеммы и обжимаются пассатижами (вот здесь всё должно быть без ошибок), а места соединения изолируют.

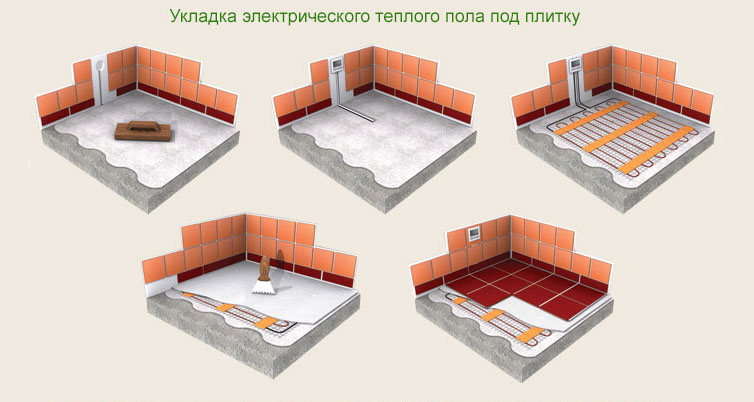

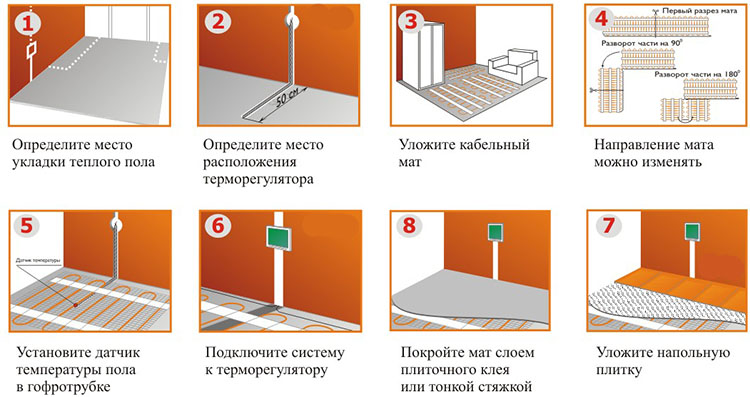

Этапы монтажа электрического пола

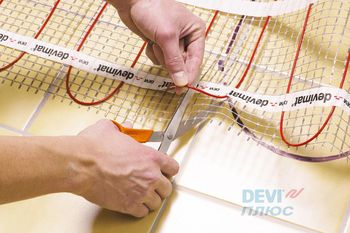

Маты раскладываются, если нужно обойти какое-либо препятствие, сетку можно разрезать и раздвинуть (но стричь кабель нельзя). Для фиксации, маты оборудованы особыми клеящимися вставками, которые размещаются с нижней стороны.

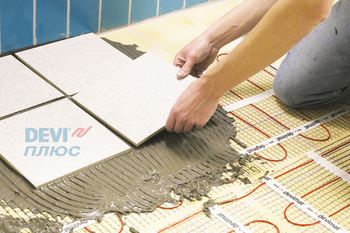

Укладывается плитка. По аннотации готовится плиточный клей. Он наносится прямо на нагревательные маты. Действовать необходимо осторожно, дабы не разрушить и не сдвинуть мат. Плитку необходимо укладывать так, дабы её поверхность выходила строго горизонтальной.

После укладки плитки, пол оставляется в покое до полного высыхания клея. Если нарушить правило и включить обогрев ранее времени, это может привести к замыканию в цепи либо вздутию плитки (из-за того, что влага испаряется неравномерно по площади клея).

Для того дабы теплый пол был более действенным, принципиально верно подобрать монтажные маты. Маты для теплого водяного пола — как верно подобрать? Смотрите подробный обзор.

Как выполнить стяжку для водяного теплого пола, смотрите на этой страничке.

Подключение

До того как запитывать систему от сети, необходимо прозвонить её проверив сопротивление омметром (либо мультиметром).

Это поможет узнать, не была ли повреждена цепь во время монтажа. От обозначенного паспортного значения, отклонение может составлять менее 5-10%.

Сейчас необходимо узнать, не пробивает ли на массу изоляция плёнки либо матов. Её тоже инспектируют омметром. Если замыкания нет, сопротивление стремится к бесконечности.

Далее обесточивается вся квартира, и начинаются работы по подключению пола.

Подключать электрополы впрямую к розетке нельзя! А только через УЗО и термореле.

Если в комнате завышенная влажность (сауна, ванная), всегда остаётся риск того, что пол будет пробивать на людей. Дабы этого не допустить, во мокроватых помещениях непременно делается заземление – или терморегулятора, или армирующей сетки.

Заключение

Электрический тёплый пол можно для себя позволить, даже не владея строительной квалификацией и не имея большой свободы в финансовом плане. Ведь электрические маты можно расположить маленькими «островками» там, где они будут более животрепещущи – в центре кухни, в прихожей, там, где стоит обувь, в ванной комнате и туалете, под компьютерным столом либо перед кроватью.

Расход электроэнергии от таких пятачков будет малозначительный, а комфортность проживания приметно возрастёт.

Теплый пол под плитку. Установка в тонких полах в слой плиточного клея

Поведаем как самим выполнить установка теплого пола под плитку (тонких нагревательных матов). Особых проблем в общем в этом нет. Непременно соблюдайте требования электробезопасности при монтаже, ведь идет речь о Вашей семье. И так решение принято – пол под плиткой должен быть теплым.

Возьмем ту же ванную комнату, как и в случае с нагревательным кабелем. Пол застилается плиткой, применяется плиточный клей. Вот маленькая пошаговая методичка для самостоятельной установки системы "теплый пол под плитку"

Шаг 1-ый. Определим площадь обогрева пола.

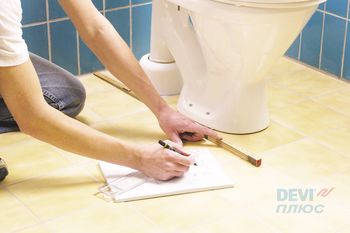

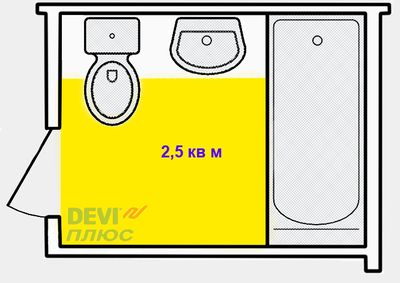

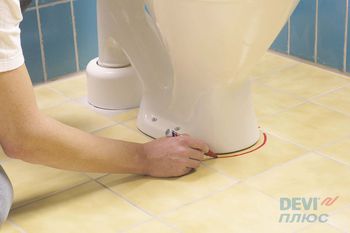

Площадь комнаты – 5 м 2 . Необходимо обусловиться с площадью которая занята сантехническими устройствами. На этих местах маты мы укладывать не будем. Свободной площади остается остается примерно 2,5 м 2 . Нагревательные маты в большинстве случае выпускаются кратными 0,5 м 2 либо 1,0 м 2 . Таблица по нагревательным матам.

Шаг 2-ой. Подготавливаем поверхность пола.

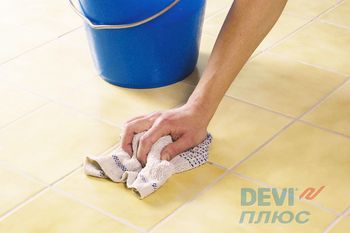

Мы обусловились какую площадь пола ванной делаем теплой, нарисовали чертежик либо ориентировочный набросок. Подготавливаем поверхность пола перед укладкой нагревательных матов. Лучше пройтись поверх стяжки, цсп или старенькой плитки грунтовкой. Для укладки температурного датчика лучше выполнить штроб под мат. Если нужно скрыть провод датчика и питающие провода, то штроб необходимо выполнить и в стене. Если проводка открытая проложите кабель-канал к подрозетнику. Итак поверхность пола очищена и прогрунтована, штробы изготовлены.

Шаг 3-ий. Устанавливаем датчик температуры.

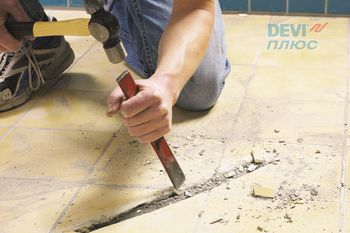

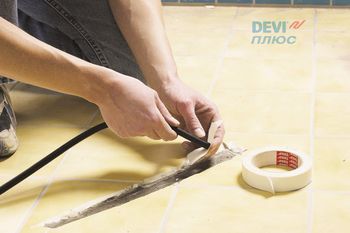

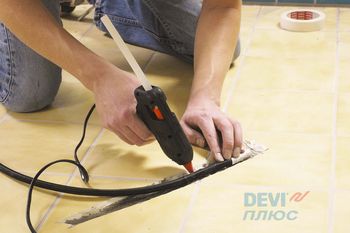

Температурный датчик заходит в набор терморегулятора. Его помещаем в гофрированную трубку поперечником 10-16 мм. Конец трубки закрываем герметично, дабы не попал мусор и плиточный клей. Приготовленную гофру с вставленным вовнутрь ее датчиком устанавливаем в штробу. Температурный датчик очень надежен, но мы обязаны иметь возможность поменять его.

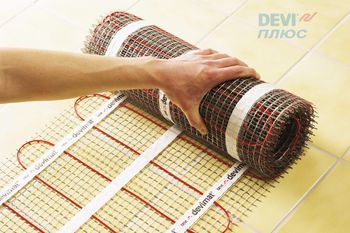

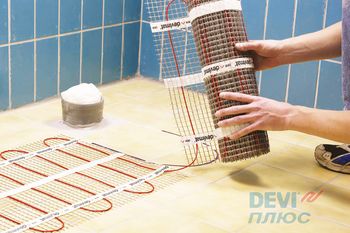

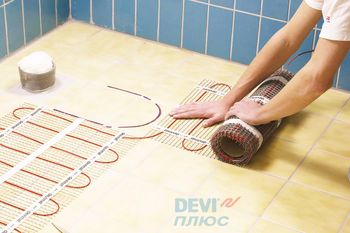

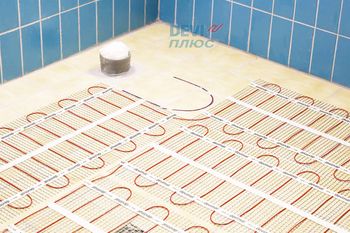

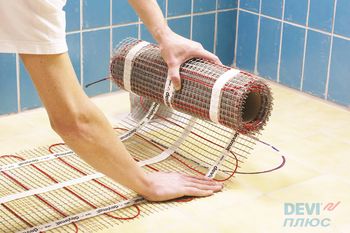

Шаг 4-ый. Укладываем нагревательный мат.

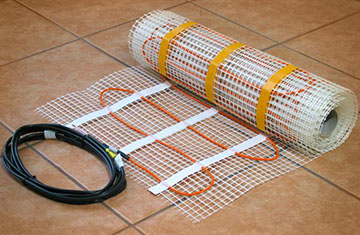

Нагревательный мат это пластмассовая сетка с прикрепленным к ней клеющим скотчем греющего кабеля. Нагревательный кабель соединен с «холодным концом» (обыденный соединительный провод) при помощи специальной герметичной муфты. Длина «холодного конца – 3 м. Сетка нагревательного мата пропитана клеевым составам. И при высококачественной подготовке поверхности пола мат прижимаем к полу и он зафиксирован. Сетку можно просто резать для удобства укладки. Но резать нагревательный кабель категорически запрещено.

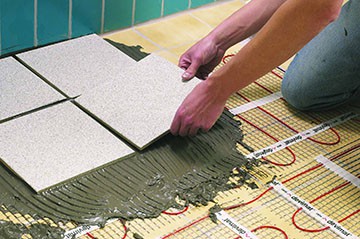

Шаг 5-ый. Плиточный клей и укладка плитки.

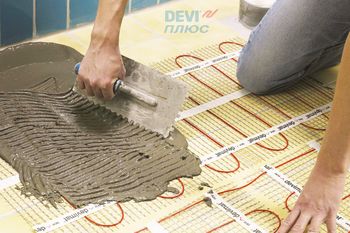

Нагревательные маты закреплены, уложены, «холодные концы» и датчик температуры заведены к подрозетнику. Проверьте тестером сопротивление цепи термического пола, оно должно соответствовать паспортным данным. Приступаем к укладке плиточного клея. Смотрите за отсутствием воздушных пузырей. Они затрудняют теплоотвод и вероятен перегрев кабеля. Приступаем к укладке плитки. Установка терморегулятора. Лучше подключение терморегулятора поручить квалифицированному спецу. Эксплуатировать теплый пол на полную мощность рекомендуется после окончательного затвердевания плиточного клея. Обычно через 5-7 дней.

Обогрев пола может быть осуществлен и без всякого рода излишних трат, разрушения полов, всякой пыли и грязищи. Маты Devimat отличаются малой шириной – от 2,5 до 4 мм. Его до боли просто установить над уже имеющимся полом – цементным, кафельным, либо любым другим, не нанося конструкции никаких повреждений. Нагревательные маты Devimat укладываются впрямую в слой плиточного клея, уровень пола от этого деяния подымается только малость. Никакой необходимости изменять высоту порогов, дверей или каких-либо еще частей нет. Удельная мощность Devimat составляет 150 Вт/м 2 , а это подходит к хоть какому помещению в доме. Устанавливать нагревательные маты можно поверх бетонного пола либо старенького плиточного покрытия. Сделайте свой пол теплым!
