Установка электрического пола под ламинат

Для поддержания комфортабельной температуры в помещении применяют обогрев пола. Большой выбор нагревательных частей позволяет смонтировать электрический теплый пол под ламинат. Такая система подогрева является вспомогательной и применяется в совокупы с главным отоплением.

Тип нагревательного элемента

На рынке представлен выбор изделий для обустройства теплого пола. Обладатель помещения без помощи других определяет, какой тип нагревательного элемента избрать. Метод монтажа отличается для каждого варианта.

Электрический кабель

В качестве нагревательного элемента применяется спец провод. Его укладывают на предварительный пол. После чего обустраивают сверху цементную стяжку. Такая конструкция нужна, дабы защитить провод от попадания воды и механических повреждений. Система состоит из следующих частей:

1. Провод. Применяют одножильный либо двужильный кабель.
2. Клеммы. Нужны для подключения к бытовой сети.

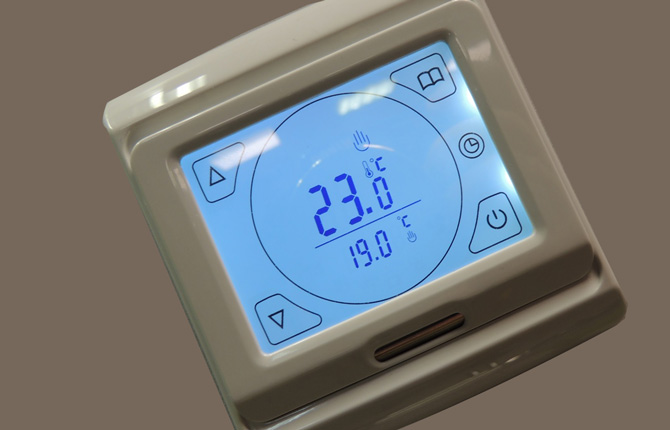

3. Терморегулятор. Включает и отключает систему для обеспечения равномерного нагрева поверхности.
4. Датчик. При повышении либо снижении температуры сопротивление детали изменяется. На основании этих данных терморегулятор подключает либо отключает теплый пол.

Полосы кабеля укладывают на маленьком расстоянии друг от друга.

Концы провода подключают к переменной сети при помощи терморегулятора. Он нужен для обработки инфы, получаемой от датчика и для управления полом.

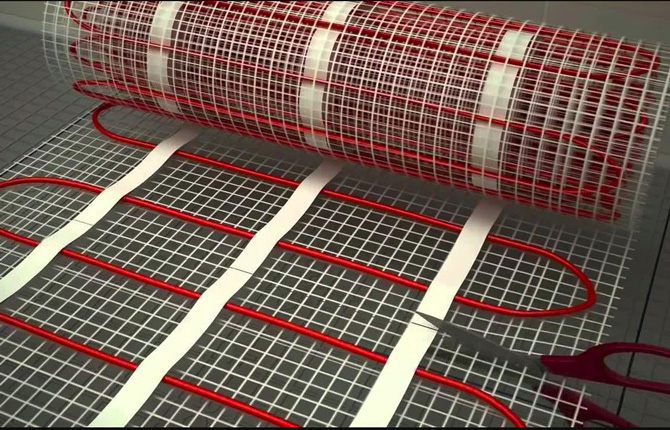

Электрические маты

Для облегчения процедуры монтажа некоторые производители выпускают кабель, который установлен на эластичной подложке. Особенности укладки этих частей понижают расход электроэнергии, затрачиваемой на подогрев.

При превышении допустимой температуры нагревательные элементы выходят из строя. При монтаже воспрещается укладывать панели внахлест

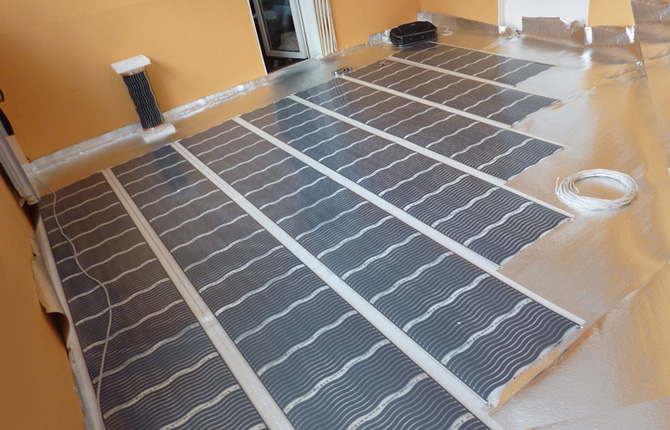

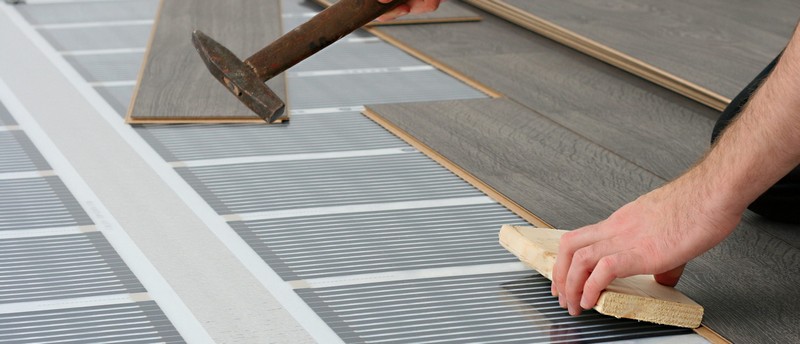

Инфракрасная пленка

Материал представляет собой нагревательные элементы пластинчатого типа, соединенные между собой плотной пленкой. Ширина полосы подбирается раздельно для каждого варианта.

Этот вид электрического теплого пола просит для укладки ровненькую поверхность. Выпуклости могут разрушить пластинчатый нагреватель.

Дабы избежать перегрева, полосы не укладываются внахлест. Для удобства монтажа производители располагают пластинки на расстоянии от края пленки.

Установка своими руками

Разработка установки продукции различных производителей отличается. Перед монтажом следует изучить аннотацию по эксплуатации. Соблюдая последовательность действий, получится смонтировать электрический теплый пол под ламинат без помощи других.

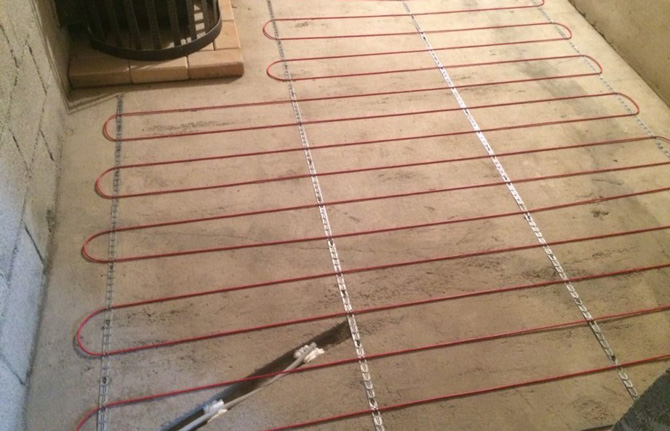

Кабель

При установке избегают соприкосновения и близкого расположения примыкающих отрезков. Расстояние между проводами должно составлять более 50 мм. Работа проводится в следующей последовательности:

1. Составить подробный план, в каком указать размеры помещения и размещение провода. При выходе из строя 1-го участка при помощи плана находят место поломки и восстанавливают работоспособность системы.
2. Высчитать требуемую длину изделия.
3. Приготовить предварительное покрытие. Поверхность сглаживают и очищают от загрязнений.
4. Закрепить кабель. Для продукции различных производителей метод фиксации отличается.
5. Подключить систему к проводам.

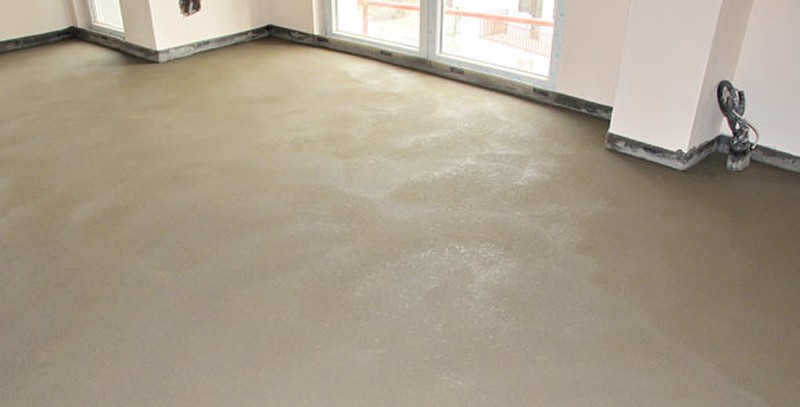

6. Залить цементную стяжку. На этом шаге поверхность сглаживают в горизонтальной плоскости.
7. Монтировать ламинат.

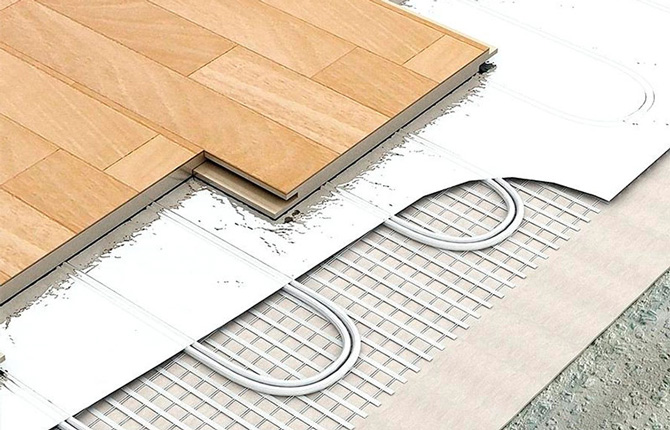

Электрический теплый пол укладывают под ламинат определенного типа. Он устойчив к нагреву. Внедрение обычного ламината приведет к его резвому износу.

В процессе установки между досками ламината и стенками оставляют температурный зазор. Он компенсирует расширение ламината при нагреве.

Разработка установки эластичных панелей под ламинат не предугадывает изготовка цементной стяжки. Нагревательные элементы фиксируют к предварительному полу. После чего кладут декоративное покрытие.

Отсутствие бетона позволяет стремительно прогревать пол. Терморегулятор почаще отключает систему. Это сберегает электроэнергию и наращивает ресурс электрического теплого пола под ламинат.

Пленка

Разработка сборки теплого пола такового типа не предугадывает наличие бетонной прослойки. Полосы укладываются на предварительный пол либо подложку. В качестве теплоизоляционного материала применяют вспененный полистирол.

Для монтажа не нужна наличие спец образования. Работу может выполнить человек, имеющий малые технические познания. Установка электрического теплого пола под ламинат осуществляется в следующей последовательности:

1. Составить план помещения. На этом шаге учитывают размещение мебели, препятствующей свободному воздухообмену. Под ней утепляющие полосы не располагают.
2. Приготовить покрытие. Предварительный пол очищают от загрязнений.
3. Расположить подложку. Полотна полистирола либо другого материала соединяют между собой скотчем.
4. Установить нагревательный элемент. Полосы укрепляют склейкой лентой либо строй скобами. При креплении скобами отступают маленькое расстояние от пластинок, дабы избежать их повреждения.
5. Подключить провода к нагревателям.
6. Положить ламинат.

После укладывания и подключения к бытовой сети питания инспектируют работоспособность обогрева. Для этого тестируют электрический теплый пол на различных режимах.

О использование ламината в ванной комнате можно почитать тут.

Электрическое подключение

Схема соединения девайсов электрической цепи теплого пола отличается для каждого варианта. Перед сборкой нужно пристально изучить схему подключения. При отсутствии соответственного образования и способностей можно обратиться к спецам.

Подключение электрического теплого пола к сети осуществляется следующим образом:

1. Обесточить бытовую сеть питания. Для этого отключают автомат, установленный на входе.
2. Соединить провода подключения с нагревательными элементами. Метод соединения отличается зависимо от их вида.
3. Расположить термостат на стенке. Терморегулятор укрепляют в защищенном от воды месте. Нарушение этого правила приведет к резвому выходу из строя детали.
4. Провести провода подключения к термостату.
5. Подключить терморегулятор.
6. Подключить термодатчик. Для получения корректных данных датчик располагают на расстоянии более 1500 мм от стенок
7. Произвести пуск системы в тестовом режиме.

Схемы подключения терморегулятора различных производителей отличаются. Перед сборкой проводки нужно изучить аннотацию по эксплуатации. Так получится избежать недлинного замыкания.

Электрический теплый пол под ламинат обустраивают несколькими методами. Разработка укладки различных нагревательных частей отличается. Это следует учесть при выборе изделия.

Внедрение бетонной прослойки понижает степень теплопроводимости пола. Некоторые обладатели помещений монтируют системы, не требующие производства цементной стяжки. Такие материалы отличаются простотой установки.

Обустраивали ли вы электрический теплый пол под ламинат? Какой из методов использовали? Без помощи других ли вы подключались к электросети? Делитесь в комментах.

Также советуем нашу статью на тему, как своими руками выполнить водяной теплый пол — главные правила монтажа по ссылке.

Следующее видео поможет разобраться в тонкостях обустройства теплого пола:

Анатолий Вахула

Создатель публикации 19.11.2020

Прораб и устроитель полностью всех процессов связанных с ремонтными работами. Занимаюсь ремонтами более 20 лет и являюсь профессионалом в этой области. При написании статьи старался выполнить ее очень полезной и понятной каждому человеку.

Инфракрасный теплый пол под ламинат: установка своими руками

Теплый пол, уложенный под такое напольное покрытие как ламинат, позволяет выполнить данный материал отделки не только лишь прекрасным и современным, но и удобным. Установка теплых полов потом поможет для вас за считанные минутки создавать требуемый температурный режим и комфортабельный локальный климат в комнате независимо от времени года. При выполнении укладки своими силами можно полностью обойтись без бетонной стяжки и других дорогостоящих и трудозатратных технологий.

Достоинства инфракрасного пленочного пола

Итак, до того как приступать к монтажу электрических полов под ламинат следует избрать какую же все-же систему подогрева вы будете применять, и какой непосредственно материал будет принят в качестве напольного покрытия.

В текущее время наибольшее распространение получили две системы электрического подогрева помещений из разряда теплых полов – кабельные системы и пленочные инфракрасные. При всем этом последние более популярны, так как их установка не просит особенных способностей и познаний и доступна даже непрофессионалам. Вприбавок ко всему, пленочный инфракрасный пол – это можно сказать, последняя разработка в области теплого пола, в какой применены более передовые решения этой сферы.

Не считая этого, пленочный теплый пол обладает и вблизи других соответствующих плюсов:

• долговечность и надежность;
• простота монтажа и эксплуатации;
• возможность повторного применения;
• не нужна бетонная стяжка;
• в качестве финального покрытия может выступать фактически хоть какой материал (ламинат, линолеум, паркет, пробка).

На что направить внимание при выборе ламината

К выбору ламината следует отнестись с особенной тщательностью. Достаточно нередко в составе хим пропитки, которой покрывают ламели, производители применяют метанали и другие вредные для человека вещества. При нагревании поверхности ламината выше 26 ºС эти вещества начинают испаряться в окружающий воздух. При попадании в наш организм они в состоянии нанести значимый вред здоровью. Потому если вы собрались приобрести ламинат в качестве финального покрытия для теплого пола, то потрудитесь более конкретно изучить всю сопроводительную документацию. В особенности, направьте внимание на тот факт, можно применять этот вид ламината в совокупы с электрической системой обогрева. Не считая того, документация может содержать сведения по выбору системы отопления, а именно, ее предельной мощности и большей температуре нагрева. Исходя из обозначенных требований, и стоит подбирать определенную модель теплого пола.

Для данной технологии для вас потребуются:

• рулонный теплоизоляционный материал;
• полиэтиленовая пленка шириной от 160 мкр для гидроизоляции; ;
• соединительный силовой провод;
• монтажный скотч;
• датчик температуры пола; .

Поэтапная укладка теплого пола под ламинат

Самостоятельный установка теплых полов под ламинат вероятен в помещениях любого типа. Основание комнаты должно отвечать наименьшим базисным требования, т.е. оно должно быть относительно ровненьким и на его поверхности не должны находиться трещинкы и холмы. Не считая этого в данном помещении должна находиться технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола производятся в два шага:

Шаг 1. Подготовка основания для укладки теплого пола под ламинат

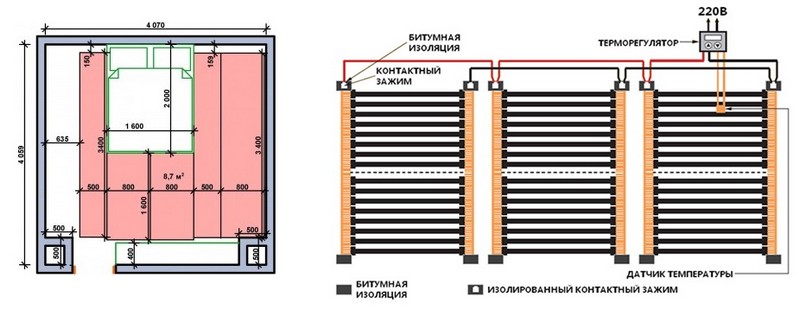

1. До того как приступить к укладке инфракрасной карбоновой пленки нужно составить подробную масштабную схему помещения, где планируется установка. На плане помещения нужно указать места расположения зон с обогревом с указанием расстояния между полосами пленки теплого пола, также размещение силового соединительного провода и датчика температуры.

Составляя план, нужно учесть следующие аспекты:

• Площадь покрытия поверхности помещения инфракрасной пленкой впрямую находится в зависимости от того функционала, который будет делать теплый пол. Если теплый пол будет потом основной системой отопления, то нужно закрыть инфракрасной пленкой более 60% общей площади комнаты. Если теплый пол будет делать вспомогательную функцию, то довольно и 40% площади;
• Инфракрасные теплые полы не укладываются впритирку к стенкам, потому нужна заложить отступ размером 10…40 см;
• Наилучшее расстояние между отдельными полосами инфракрасной пленки – 1…5 см. НЕЛЬЗЯ укладывать пленку внахлест;
• Для обеспечения меньшего количества соединений и соединительных проводов более нормально укладывать пленку вдоль помещения;
• Места соединения проводов и контактов более нормально располагать как можно поближе к стенке. Среднее размещение под плинтусом либо вблизи с ним.

2. Перед тем как приступить к монтажу основание теплого пола нужно очистить от мусора и грязищи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финальным покрытием пола в вашей комнате является ламинат, то в качестве более хороших теплоизоляционных материалов рекомендуется применять изолон, шириной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

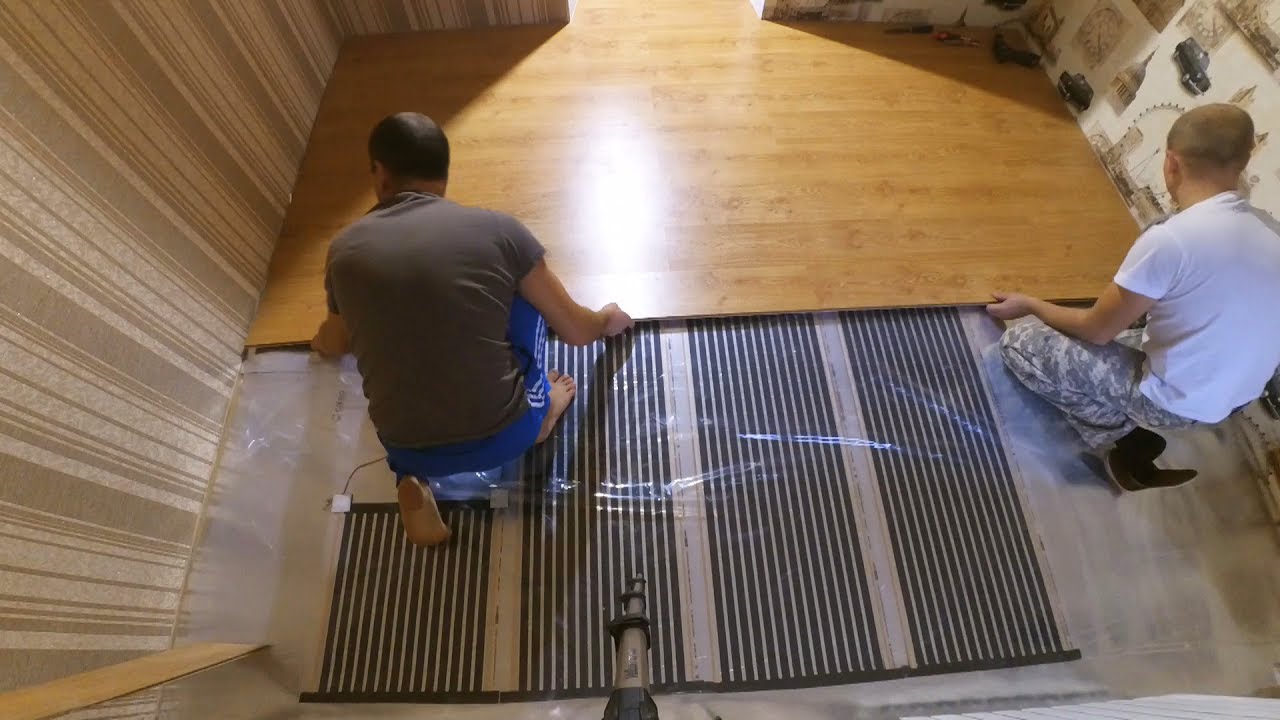

Шаг 2. Установка электрического инфракрасного пленочного пола

Для начала нужно избрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если появляется необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

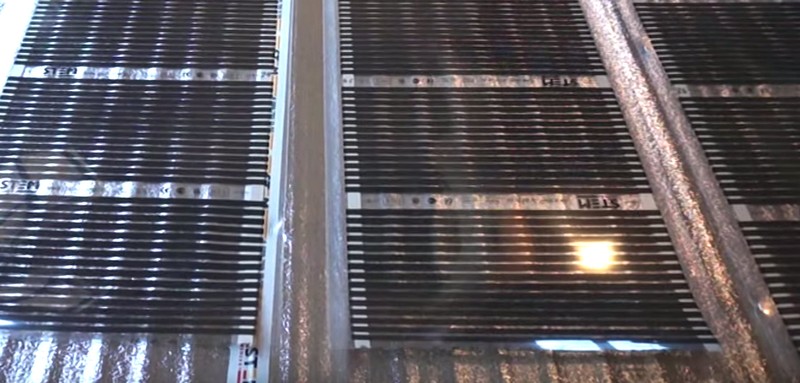

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется с помощью скотча. При всем этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге нужно выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, также свободные концы медных лент, нужно заклеить изолирующим скотчем.

Места соединений нужно уложить в заблаговременно приготовленные углубления в подложке и зафиксировать скотчем. Принципиально смотреть за тем, дабы места соединений не соприкасались с нагревательными элементами. Дальше нужно отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору.

Перед укладкой ламината нужно удостоверится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и врубается подогрев на 15…20 минут. Если все работает верно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, дальше можно приступать к укладке ламината.

Установка электрического пола под ламинат

Установка теплого пленочного пола
Как выполнить 30.06.2019

Установка системы теплого пола

Правила выбора и установки электрического теплого пола значительно отличаются от выбора и монтажа водяного теплого пола.

Изберите набор теплого пола

Рекомендуемая температура – это 20-21С для комнаты и 24-26С для пола.
Предпочитаемая температура для комнаты устанавливается терморегулятором.
При комфортабельном подогреве заведенная мощность на всю площадь должна быть более 80 Вт/кв м, при основном – 140 Вт/м 2 .

Обусловьте площадь

Обусловьте площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя установка теплого пола своими руками, укладывайте термопленку лишь на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стена, стиральная машина, шкаф- купе и т.д.). Осуществляя установка отопления теплые полы следует укладывать на 75-80% от общей площади. Вероятна установка исключительно в местах, которые нужно обогревать.

Уложите теплоотражающий материал

Теплоотражающий материал укладывается на приготовленную и выровненную поверхность пола. Потом листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы подходящего Для вас размера. Линия отреза обозначена на термопленке (cut space) и размещена через каждые 17,4 см. Воспрещается отрезать пленку по другим линиям. Установите на полосу контактные зажимы.

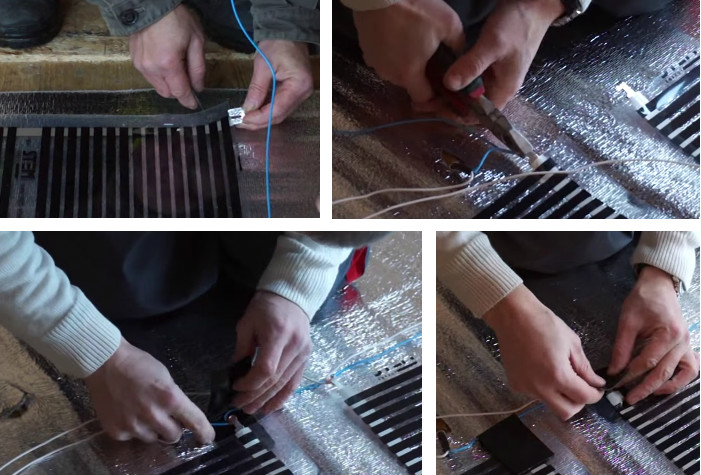

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться снутри термопленки, 2-ая сторона — снаружи на медной полосе).

— Зажмите контактный зажим пассатижами либо особым инвентарем. Удостоверьтесь, что зажим плотный, искрение отсутствует.

— Изолируйте полосы отреза медной полосы, находящиеся в конце полосы термопленки, зачем используйте маленькую битумную изоляцию из пакета. Для примера, на термопленке сначала полосы уже установлены контактные зажимы и в конце полосы установлена изоляция.

— Разложите отрезки термопленки по площади вашего помещения, дабы медный проводник оказался понизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, другими словами медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку лучше по длине помещения, избегая ее повреждений, в данном случае будет больше цельных полос и меньше точек подключения монтажных проводов.

— Полосы термопленки нужно закрепить скотчем к отражающему материалу, дабы исключить сдвиг ее в процессе предстоящей укладки напольного покрытия.

Установите терморегулятор

Регулятор рекомендуется устанавливать поблизости имеющейся проводки, если не нужна установка специальной проводки для подключения системы. Он устанавливается на стенке, в более комфортном для юзера месте (вблизи с розетками), так, дабы не мешать предстоящей расстановке мебели, монтажу кухни и установке домашней техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для сокрытой либо внешней проводки либо подключать в уже имеющуюся розетку при помощи шнура.

Уложите монтажные провода и обусловьте места для снятия изоляции

Подключение термоплёнки к сети делается параллельно, другими словами все монтажные провода подключают по одной стороне помещения. В набор входят провода 2-ух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, дабы главные провода проходили под плинтусом. Если вы желаете выполнить соединительный кабель сокрытым, для вас необходимо проштробить канал в стенке, если внешним – используйте монтажный декоративный короб.

Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите обнаженный провод к наконечнику и плотно зажмите его при помощи пассатижей.

Изолируйте места подключения

В набор каждой полосы термопленки заходит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с внешней стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. 5-ый отрезок применяется для изоляции медной шины. Таким макаром, получаем электроизоляцию и гидроизоляцию соединения.

Подключите соединительные провода к терморегулятору

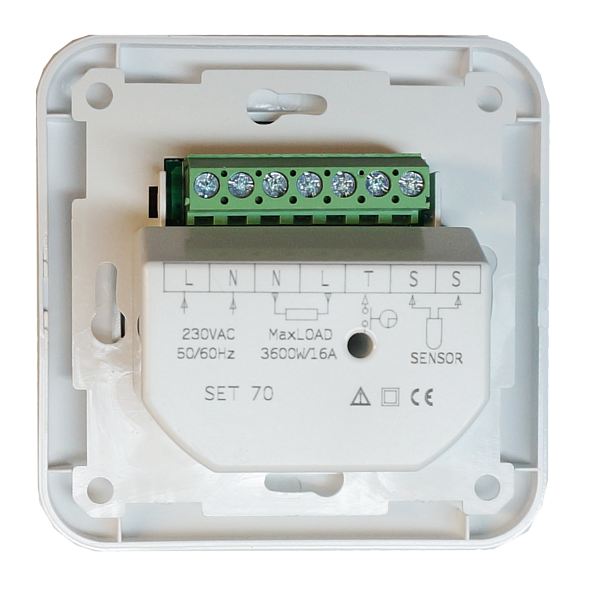

Схема подключения проводов указана на каждом терморегуляторе.

Установите и подключите датчик пола к терморегулятору

Датчик пола устанавливается под термопленку поближе к терморегулятору и крепится на темной полосе пленки при помощи скотча. Для выравнивания пола под финальное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

Подключите терморегулятор к электрической сети

Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Непременно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и поболее мы советуем создавать подключение через отдельный автомат мощностью более 16 А.

Протестируйте систему подогрева

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, также изоляции по полосы отреза.

Видео: теплый пол под ламинат — монтаж своими руками
