Комфортабельный дом не может быть холодным. Сейчас все почаще застройщики используют отопительную систему «теплый пол» (может быть водяной, пленочный инфракрасный, электрический). Последней по популярности принадлежит пальма первенства, хотя и полы, подогреваемые водяным носителем, также довольно нужны.
Иногда потребители предугадывают комбинированное отопление, включающее в себя систему теплых полов в сочетании со стандартной централизованной подачей тепла.
К числу компаний, отлично зарекомендовавших себя в части производства оборудования для теплых полов, относят: Nexans (Норвегия), KAN-therm (Польша), Hemstedt (Германия), CEILHIT (Испания), Fenix (Чехия), Thermopads (Великобритания) и другие.
Разработка укладки теплого электрического пола
Верная сборка отдельных частей электрического теплого пола позволяет получить надежную систему, работающую без приреканий в протяжении долгого времени.
Итак, главные этапы монтажа электрического теплого пола своими руками под плитку.
Определение схемы укладки
Лучше обусловиться с расположением нагревательных частей на шаге заливки предварительного пола либо во время полгого ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, размещение термодатчика и терморегулятора (термостата).
В случае если в той либо другой комнате установлены сантехнические приборы либо стационарная мебель, то подобные участки можно исключить из зоны подогрева. Это приведет к понижению в предстоящем расхода электроэнергии, уменьшению применяемых девайсов системы.
О необходимости теплоизолирующего слоя
Понятно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой термический энергии (она может «уходить» вниз в холодный подвал и др.).
О специфике крепления нагревательных кабелей
Обычно, выкладывание этих частей делают с помощью металлической сетки или специальной монтажной ленты. В первом случае кабель закрепляют средством пластмассовых хомутов.
Данный метод неплох тем, что сетка делает цементную стяжку более крепкой, сразу препятствуя вминанию термического кабеля в за ранее уложенный слой изоляции. Монтажная же лента – это особенный гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.
Нанесение разметки
На поверхности пола отмечают места расположения мебели и сантехнических устройств. Оставшуюся поверхность пола размечают для предстоящей прокладки кабеля. На этом шаге принципиально держать в голове:
- о местах фиксации термостата и датчиков,
- о соблюдении рационального расстояния между рядами кабеля,
- о недопустимости перекрестной его укладки.
Установка кабеля
При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, создают укладку комплекта с предусмотренным аннотацией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и термического кабелей. Данное место должно размещаться очень близко к термостату и находиться в зоне цементной стяжки.
Расстояние от стенки должно составлять от 20-30 см, а сам узел должен сохранять прямолинейную форму без перегибов и изломов.
Установка терморегулятора
Данный элемент служит для опции температурного режима системы «теплый пол». Его установку делают в согласовании с аннотацией изготовителя. Обычно, укрепляют его на расстоянии 0,8-1 м от уровня пола.
В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует располагать снутри гофротрубки (упрощает подмену элемента по мере надобности), при всем этом его положение должно быть идиентично удалено от соседствующих витков нагревательного кабеля.
Установка электрического теплого пола своими руками: советы по установке
Теплый пол сейчас уже не является кое-чем необычным и недосягаемым. Его применяют в качестве дополнительного либо основного подогрева дома. Торговые точки предлагают большой выбор теплых полов различной модификации за полностью доступную стоимость.
Как выполнить электрический теплый пол своими руками подскажут советы мастеров. Они разработали технологии укладки и дают свои советы домашним мастерам.
Какие бывают теплые электрические полы
При подборе электрических теплых полов нужно, сначала, отталкиваться от особенностей собственной квартиры либо дома. Просчитайте нужное количество тепла для подогрева и сколько это будет стоить, другими словами экономичность системы.
Непременно нужно заблаговременно познакомиться с советами экспертов по монтажу и выбирать вариант, не представляющий огромных проблем при установке.
Последнее в особенности принципиально, если вы приняли решение монтировать электрический теплый пол своими руками.
Виды теплых полов: 1 — кабельный, 2 — на матах, 3 — пленочный
Виды теплых полов: 1 — кабельный, 2 — на матах, 3 — пленочный
Предлагаемые потребителям теплые полы имеют разную конфигурацию и мощность.
Это значительно упрощает выбор и позволяет избрать систему нормально подходящую конкретно для вашего жилища.
Существует 3 вида электрических теплых полов:
- кабельный;
- нагревательные маты (кабель, уложенный на специальной сетке);
- инфракрасный.
Кабельный пол
Основой этого пола является нагревательный кабель, средством которого идет перевоплощение электроэнергии в термическую.
Он представляет собой две экранированные токопроводящие жилы, одетые в изоляцию из термостойкого ПВХ пластика и слой стекловолокнистого армирования.
Эта система более тяжелая в установке из всех видов электрических полов. Она просит кропотливого расчет шага укладки кабеля и непременно осуществляется под стяжку.
Нагревательный кабель для теплого пола
Нагревательный кабель для теплого пола
Из-за слоя стяжки такие полы не получится положить в помещении с низкой высотой потолка.
Также следует учесть расстановку в комнате мебели, большой техники и сантехники, так как под ними таковой теплый пол не укладывается.
Но у этого пола есть и свои достоинства. Электрический кабельный пол можно укладывать в помещениях сложной конфигурации. Его с фуррором используют для подогрева отливов, крыш и стоков.
Нагревательные маты
Таковой пол представляет собой узкий кабель сечением около 2.8 мм, закрепленный на сетчатом мате. Кабель уже уложен и закреплен с данным шагом, потому нет необходимости создавать расчеты и выбирать схему укладки кабеля. Остается просто раскатать мат.
Такая система является хорошим вариантом для установки под плитку. При монтаже под другие типы полов не нужна толстой стяжки. Толщина стяжки может быть около 3 см.
Этот вид теплого пола также не рекомендуется укладывать под мебель и другие большие предметы.

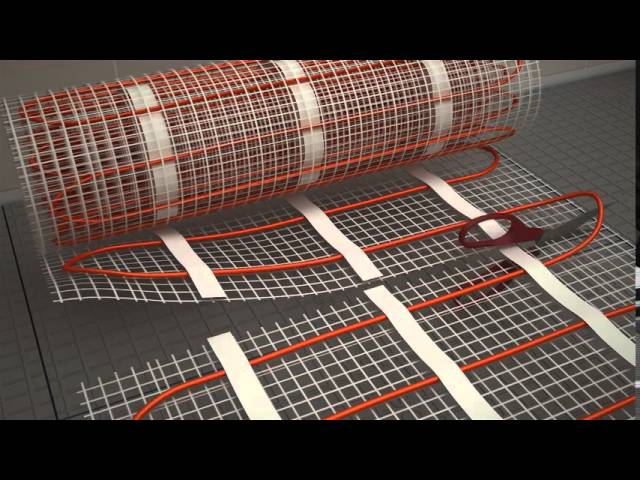

Нагревательный мат
Нагревательный мат
Инфракрасный теплый пол
Теплообразующим элементом в этой системе являются углеродные нагревательные стержни, запаянные в пленке.
Толщина такового теплого пола порядка 0,5 мм. Это позволяет укладывать его в низких помещениях.
Не считая того, таковой пол не просит стяжки и может улечся конкретно под напольное покрытие, без учета расстановки мебели и большой техники.
Таковой теплый пол довольно прост в монтаже и потребляет электроэнергии намного меньше , чем другие типы схожих систем.
Принципиально! Инфракрасные полы могут устанавливаться не только лишь на горизонтальную, но и на вертикальную либо наклонную поверхность.
Инфракрасные пленочные полы экономные и просто устанавливаются
Как можно смонтировать электрический теплый пол
Методы монтажа значительно отличаются:
- Укладка теплого пола под стяжку. После затвердевания стяжки устанавливается финальное напольное покрытие.
- Укладка поверх стяжки. Таковой вариант применяется под плитку.
- Укладка под напольное покрытие. Таковой метод применим только для инфракрасных теплых полов.
1-ый вариант укладки применяют не только лишь в комнатах, но и на кухне, в ванной, на лоджии. Таким макаром устанавливается электрический кабельный теплый пол. Непременно укладывается теплоизолятор и гидроизоляция.
Если в ваши планы не заходит проведение трудозатратных работ со стяжкой, то идеальнее всего дать предпочтение пленочным теплым полам.
Перед укладкой пленки этого пола довольно положить на основание вспененный целофан с поверхностью покрытой фольгой.
Что будет нужно для монтажа
Для монтажа для вас потребуются такие материалы :
- рассчитанная по характеристикам комнаты система теплых полов избранного вида;
- провода для соединения;
- узлы крепления;
- терморегулятор;
- автоматическая система защиты;
- кабель медный для организации заземления.
Планирование и расчет материалов
Сначала, составляется план укладки пола на бумаге. Отмечается положение мебели, большой техники и других вещей. Исключаются также места прохождения труб отопления и регистров.
В отличие от водяного элементы электрического теплого пола греются идиентично и если некий участок закрыт, то происходит перегрев, что приводит к резвому износу как системы пола, так и предметов стоящих на нем.

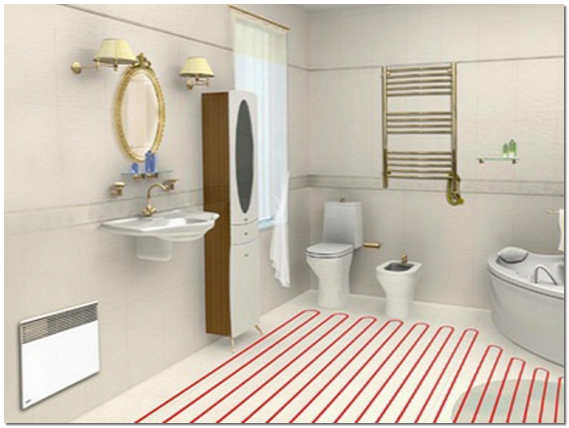

Примерный план укладки теплого пола в ванной
Примерный план укладки теплого пола в ванной
В итоге планирования поверхность, подлежащая к покрытию, необязательно будет иметь правильную форму.
Конкретно снутри отмеченного контура укладывается теплый пол. В этом больший недочет этой отопительной системы – переставив мебель, вы нарушите работоспособность пола.
Схема устройства кабельного теплого пола
Схема устройства кабельного теплого пола
Для каждого помещения идеальнее всего применять отдельный контур с своим терморегулятором и розеткой для питания.
Принципиально! Нельзя подключать электрический пол впрямую к розетке.
План с бумаги переносится на пол. Выбирается комфортное место для терморегулятора. Под монтажную коробку проделывается особое отверстие и делается канавка до пола.
После предварительных работ определяется количество нужных материалов. Для расчета нужного кабеля пользуются таблицами производителя.
По расчетам теплопотерь для каждого помещения раздельно рассчитывается длина кабеля и шаг укладки.
Непременно инспектируют, выдержит ли проводка общую нагрузку. Если проводка древняя, то лучше за ранее ее поменять и поставить новые автоматические предохранители.
Установка электрического теплого пола
Разглядим главные этапы монтажа теплого пола.
Подготовка основания
До укладки электрических полов должны быть заштукатурены стенки и выровнено основание пола, другими словами, изготовлена предварительная стяжка. С пола убирают вероятные кусочки раствора, подметают его и очищают влажной щеткой.
Принципиально! Для хорошей работы теплого пола стяжка делается ровненькой и без перепадов по высоте.
Укладка термоизоляции
Термоизоляция нужна для экранирования потоков тепла, которое идет во вовнутрь пола, ведь устройство системы такое, что тепло распространяется идиентично во все стороны от нагревательного кабеля.
Тип термоизоляции выбирают зависимо от того в каком помещении планируется установка теплого пола.
Если понизу размещаются отапливаемые помещения, то для термоизоляции довольно фольгированного рулонного вспененного целофана шириной около 3-4 мм.
Полосы термоизоляции фиксируются степлером к основанию, соединения проклеиваются монтажным скотчем.
Швы термоизоляции с отражающим слоем проклеивают скотчем
Швы термоизоляции с отражающим слоем проклеивают скотчем
Если под комнатой неотапливаемое помещение либо это пол личного дома, то поначалу укладывается слой пенопласта либо пенополистирола шириной 50-100 мм, а уже поверх его укладывают материал с теплоотражающим слоем.
В качестве нижнего слоя теплоизолятора могут употребляться и другие материалы, к примеру, минеральная либо каменная вата.
