Установка электрических теплых полов под плитку

Как выполнить теплый пол электрический под плитку. Проектирование напольного покрытие позволяет понизить расходы на закупку материалов. Проект нужен для того, дабы не случился локальный перегрев электрического кабеля обогревательной системы, плюсы которой заключаются в разработке комфортабельного напольного покрытия. Например, из кафеля, который сам по для себя является холодным.

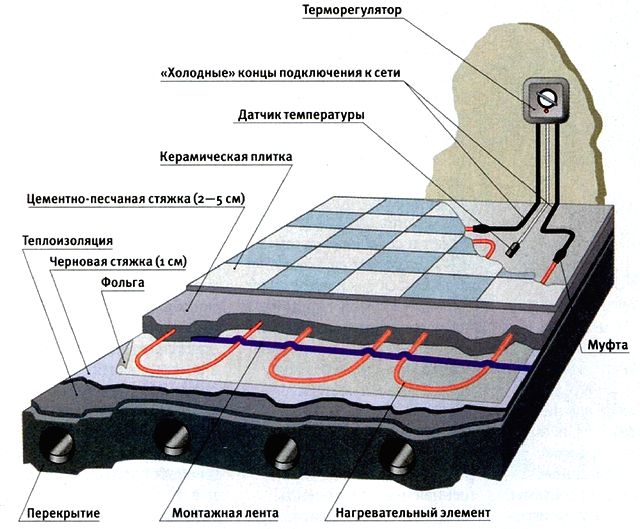

Проект системы подогрева

Планируя устройство теплого пола в собственной квартире или личном доме, хоть какой владелец должен начинать с разработки проекта этой системы. Следует учесть, что кабель не должен улечся под мебель, также бытовые приборы с огромным весом (стиральную машину либо холодильник), что дозволит избежать лишней нагрузки на систему. Если этого не предугадать, то движение нагретого воздушного потока будет неверным, так как он начнет ворачиваться к источнику тепла.

Рекомендуется брать мебель на ножках в комнаты с теплыми полами. При разработке проекта нужно смотреть, дабы расстояние между примыкающими витками составляло более 10 см.

Есть следующие виды теплого пола:

1. Маты.
2. Греющий кабель.
3. Стержневой.
4. Пленочный.

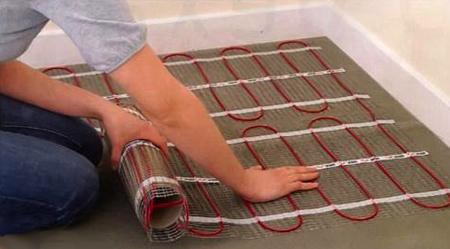

Электрический пол под плитку в матах представляет собой более распространенный вариант для монтажа системы подогрева. Но здесь есть необходимость заливки бетонной стяжки, имеющей такие минусы:

• повышение нагрузки на плиты перекрытия (что является ненужным в высотных домах);
• уменьшение высоты потолка;
• необходимость проведения влажных работ, что не всегда подходит обладателям дома;
• длинный период застывания раствора.

Устройство греющего кабеля просит кропотливых расчетов. Они являются более сложными, чем определение длины нагревательных матов, разработка укладки которых на поверхности основания является более обычный. Исключается необходимость расчета расстояния между витками кабеля.

Греющий кабель

Некоторые системы теплых полов, например, нагревательные маты Электролюкс, имеют специальную подложку. Она не позволяет сдвигаться этим элементам после заливки бетонной стяжки. Для получения кусочка нужных размеров нагревательные маты следует разрезать.

Читайте также: Теплый пола под плитку : аннотация по укладке.

В процессе разработки проекта будет нужно найти место, где будет размещаться устройство регулятора тепла. Принципиально, дабы этот участок обеспечивал комфортное внедрение устройства.

Разновидности теплого пола и их достоинства

Если появилась необходимость утепления кафеля, можно приобрести электрический или водяной теплый пол под плитку, какой лучше избрать – решать владельцу.

Обогрев пола при помощи инфракрасных либо конвекционных термоматов обладает следующими плюсами:

1. Установка в плиточный клей.
2. Пожизненная гарантия.
3. Термоизоляция в 5 слоев.
4. Отсутствие электромагнитного поля.
5. Устойчивость к увлажненной среде.
6. Установка под хоть какое напольное покрытие.
7. Подогрев помещения в хоть какое время года.

Термоматы являются хорошим решением для помещений хоть какой площади и различного предназначения. Управление нагревом такового электрического пола может осуществляться с точностью до 1 °С. Цена термомата маленьких размеров составляет около 1 тыс. руб.

Конвекционные термоматы комфортны тем, что электрический кабель укрепляется на сетке из стекловолокна. Этот вид электрического теплого пола под плитку, разработка укладки которого не является очень сложной, довольно комфортно монтировать своими руками. Для этого будет нужно приобрести рулон подходящих размеров. Укладывать термоматы можно под керамогранит или под плитку.

В целом достоинства электрического пола перед системой водяного отопления следующие:

• исключение протечек, как в случае с водяным теплым полом;
• морозоустойчивость системы при выключении или перебоях в электроснабжении;
• удобство и точность регулировки температуры поверхности напольного покрытия;
• неизменный уровень мощности прогрева пола;
• высота комнаты миниатюризируется мало (узкий кабель);
• простота обслуживания.

Дабы хорошо подойти к вопросу монтажа электрических теплых полов под плитку, какие лучше из них избрать и смонтировать, следует изучить выставленные выше достоинства разновидностей систем отопления.

Подготовка к монтажу теплого пола

Перед тем как выполнить электрический теплый пол, будет нужно выполнить кропотливую подготовку поверхности. Установка электрического теплого пола под плитку должен выполняться на чистом и ровненьком основании.

Сначала осуществляется удаление старенького пола и его частей при помощи перфоратора. Все работы должны выполняться с предельной осторожностью, по другому можно затронуть плиту перекрытия. Очистка поверхности осуществляется при помощи железного шпателя, позволяющего снять все остатки старенького покрытия. Большой мусор можно убрать при помощи щетки либо метлы. Перед уборкой пыли с основания всю поверхность нужно смочить веником.

Читайте также: Водяной теплый плинтус — эффективность и простота монтажа

Для обеспечения высококачественного стыка между следующим слоем и основанием пол будет нужно покрыть грунтовкой. Когда она впитается в поверхность основания, можно наносить 2-ой слой. Каждый слой обычно должен высыхать 1-3 часа. Помещение, в каком применяется грунтовка, должно быть проветриваемым. Для соблюдения техники безопасности лучше пользоваться респиратором.

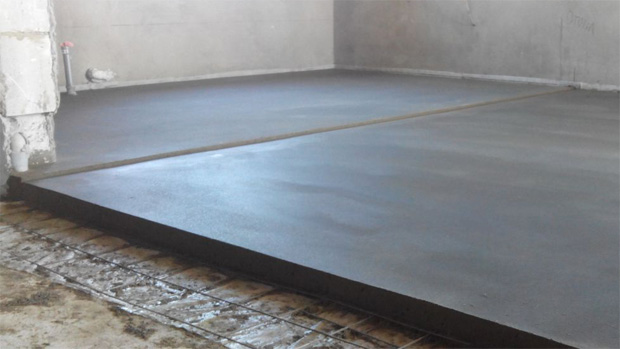

С целью устранения разных изъянов осуществляется предварительная стяжка шириной 30-70 мм. Выбор типа стяжки находится в зависимости от того, сколько времени будет сохнуть тот либо другой раствор.

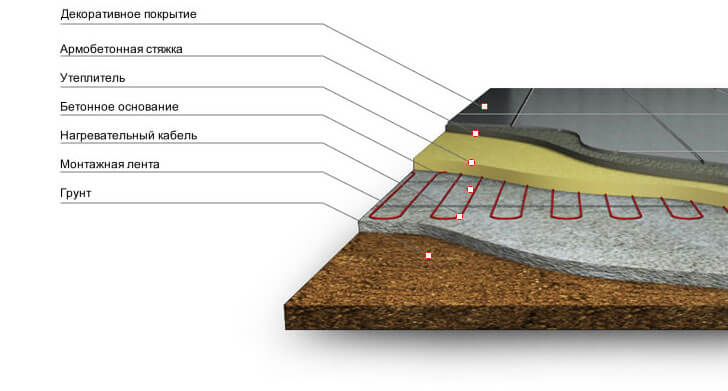

Стяжка пола

Так как электрический обогрев устанавливается на основании схемы подключения системы теплого пола под кафель, ее нужно составить заблаговременно. На ней отмечается шаг укладки греющего кабеля либо матов под плитку своими руками. Схема разрабатывается с учетом следующих особенностей:

1. Отступ от стенок составляет как минимум 10 см.
2. В тех местах, где будет стоять мебель или другие крупногабаритные предметы, затрудняющие теплопотерю, электрические полы не устанавливаются.
3. Элементы обогрева могут быть уложены в любом направлении.
4. Подогрев предусматривается только для нужных участков.

Предварительный шаг связан с определением количества материалов, так как избрать теплый пол следует, исходя из нужной мощности системы прогрева помещения зависимо от его предназначения. Разработка укладки электрического теплого пола под плитку просит предугадать место в стенке для установки термостата.

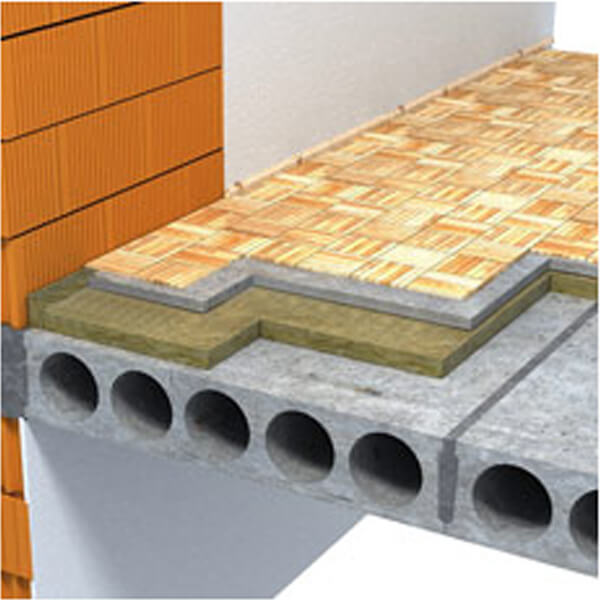

Термоизоляция основания для системы подогрева

Перед утеплением основания каждый угол нужно промазать битумной гидроизоляцией. Если ремонт планируется создавать в помещении с завышенной влажностью, то такая изоляция применяется по всей площади для наибольшей защиты от протечек. Невзирая на свой вид, битумная гидроизоляция отличается долговечностью и хорошей защитой.

Дальше будет нужно избрать более подходящий теплоизолятор. Установка термоизоляции толстым слоем целесообразен над грунтом или подвалом, также над помещением, в каком не предвидено отопление, включая балкон либо лоджию. С этой целью применяется пенопласт или пенополистирол. Укладка толстого материала разумна только до выравнивания пола. Толщина слоя должна варьироваться в границах 20-100 мм.

Читайте также: Теплый водяной пол в древесном доме

Утепление пола пенопластом

Укладка узкого слоя теплоизолятора делается на приготовленный пол. Для сотворения теплоизоляционного слоя подходит фольгированный пенофол. Материал укладывается отражающей стороной ввысь, так как фольга позволяет навести тепло в помещение.

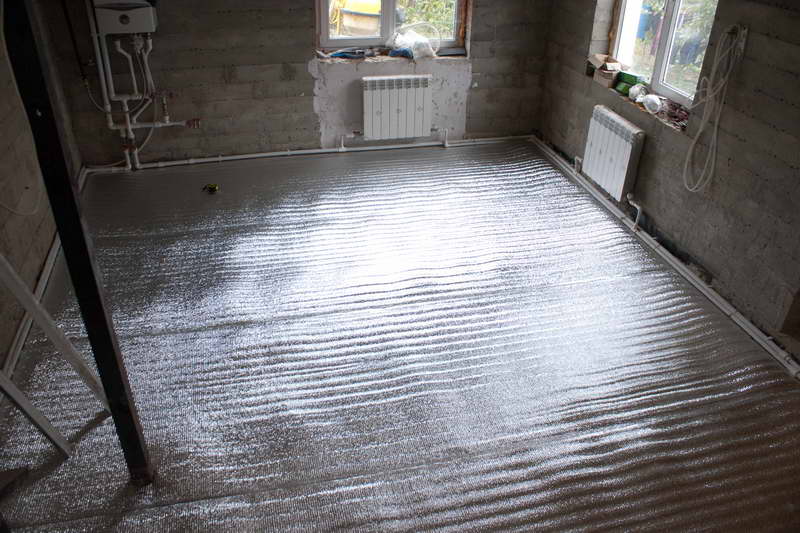

Фольгированный теплоизолятор

Укладка теплоизолятора осуществляется на определенном расстоянии от стенки. Чем более толстым является слой теплоизолятора, тем больше следует оставлять расстояние.

Для пенополистирола оно должно составить 100 мм, а для пенофола – 50 мм.

На участки примыкания теплоизолятора к стенке следует приклеить демпферную ленту, компенсирующую термическое расширение теплоизолятора.

Установка системы теплых полов

Укладка электрического теплого пола подразумевает устройство термоизоляции. В качестве теплоизолятора применяется полипропилен, способный уменьшать высоту комнаты, как и пенополистирол. Подложка под электрический теплый пол в виде теплоизолятора закрепляется демпферной лентой, компенсирующей расширение покрытия при нагревании.

Поверх термоизоляции укладывается сетка из металла, которая должна отлично предотвращать контакт с нагревательными элементами. Благодаря железной сетке электрический теплый пол в ванной либо в другом помещении устанавливается проще. Как выполнить теплый пол в ванной под плитку читайте в наших материалах.

Дальше следует выполнить подключение датчика температуры и термостата, которые позволяют устанавливать температуру подогрева напольного покрытия. Принципиально заблаговременно обусловиться с датчиком, который регулирует электрические теплые полы под плитку, какие лучше выбирать типы термостата, находится в зависимости от предпочтений владельца комнаты. Они делятся на встраиваемые и затратные.

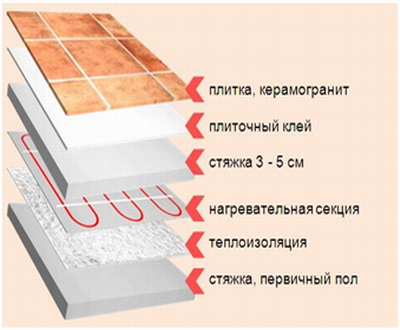

Общая принцип укладки теплого электрического пола под плитку

Для проверки корректности работы системы к ней подключается тестер (мультимер), подходящий для измерения сопротивления. После чего можно начинать заливку стяжки. Напольный кафель устанавливается только после полного высыхания раствора. Укладка плитки на электрический теплый пол своими руками должна выполняться по специальной аннотации с соблюдением предусмотренной технологии. Таким макаром теплый пол под плитку электрический своими руками в состоянии сделать каждый.

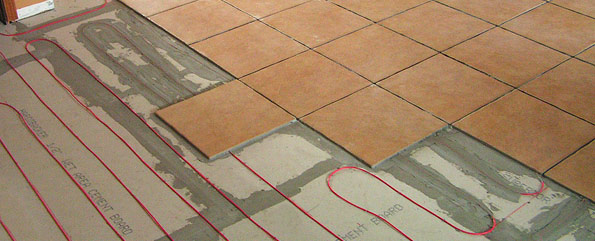

Выбор и установка электрического теплого пола под плитку

Кафельная плитка отличается высочайшей износоустойчивостью и отлично проводит тепло. Электрический теплый пол под плитку – это достаточно распространенное решение, но эффективность подогрева электрополов будет впрямую зависеть от вида и особенностей конструкции системы, выполняющей обогрев.

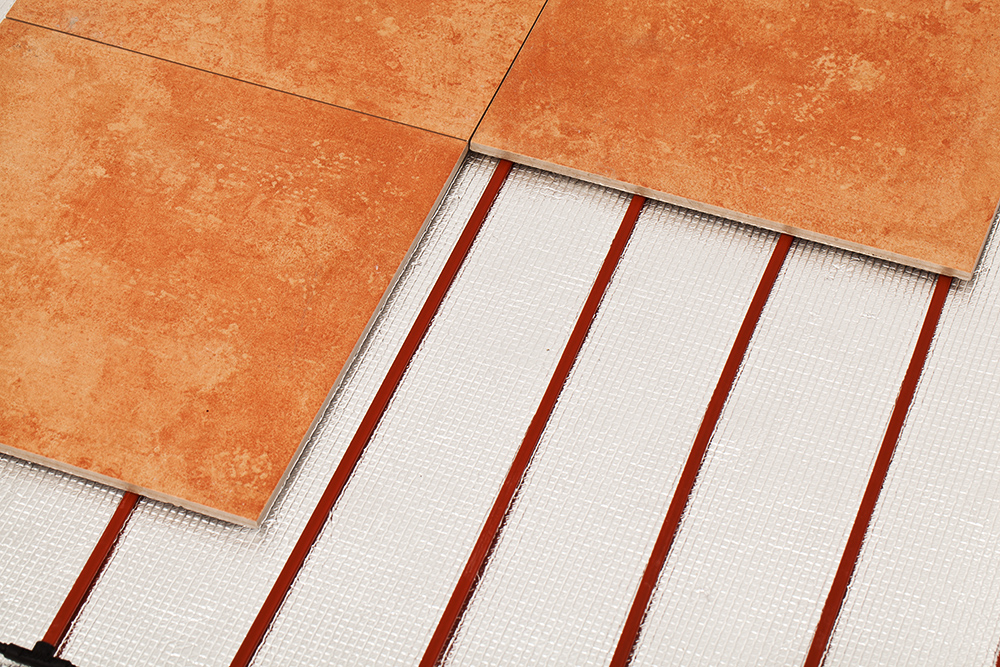

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ либо глиняную плитку под стяжку, то весь слой просто «поплывет». Если на таковой пол случаем уронить тяжкий предмет, то стяжка с большой вероятностью треснет. Для роста адгезии пленочного инфракрасного пола между швами плитки делают вырезы и зарубки, которые потом необходимо длительно и тщательно изолировать.
• Все разновидности клеевых составов и смесей для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В итоге увеличивается возможность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообщем не смешивается с глиняной плиткой, под ней инфракрасное излучение теряет ряд собственных нужных свойств.

Невзирая на трудности с обустройством пленочного теплого пола под кафель, существует разработка монтажа, которую можно применять при укладке плитки своими руками. Расходы на установка окупаются малозначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Установка пленочного теплого пола

1. Укладывается теплоизолятор (идеальнее всего применять пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками осуществляется отражающим слоем наверх. Длится установка скреплением листов лавсановым скотчем.
3. Пленку необходимо аккуратненько укладывать медной полосой вниз, обоесторонним скотчем скрепляя находящиеся вблизи полосы. Укладка нагревательного пленочного контура осуществляется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стенке своими руками крепится терморегулятор. Это устройство должно быть размещено недалеко от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Осуществляется подключение нагревательного пленочного контура к сети.

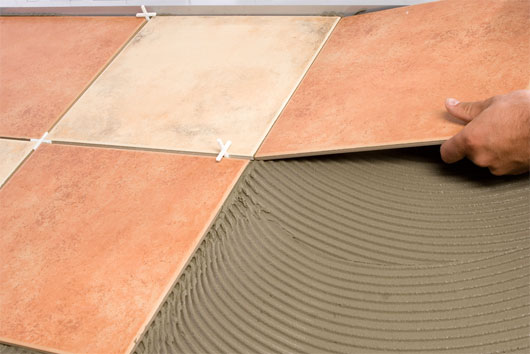

Укладка плитки своими руками

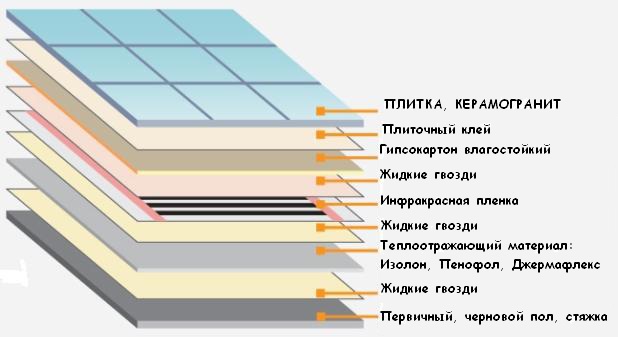

Разработка, с ориентировкой на которую осуществляется укладка пленочного ИК-пола под плитку своими руками, просит соблюдения метода:

1. Делается установка гипсокартона либо строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть наименее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ либо кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как на искосок комнаты, так и параллельно стенкам.
3. Аннотация по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых критериях допустимо смещать изначальную точку укладки облицовочного материала.
4. Осуществляется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Беря во внимание разметку, начинается укладка плитки, можно начинать установка не только лишь с середины комнаты, но и от более удаленной от входа стенки.
6. При помощи мягенького зубчатого шпателя клеевой состав наносится на плитку и пол, при всем этом слой клея должен быть узкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким методом осуществляется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой применяется особый разделитель. Выступающий на швах клей сразу вытирается.
9. У самой стенки нужно бросить маленькой зазор без плитки (около 0,5 см, так именуемый «термический шов»)

В процессе укладки при помощи уровня необходимо временами инспектировать ровность плитки относительно друг дружку.

Принципиально! Через день после окончания укладки необходимо провести затирку швов при помощи цементного либо эпоксидного состава, который при помощи резинового шпателя кропотливо втирается в швы. Для удаления излишней затирки используют мокроватую губку.

Стержневой теплый пол под плитку

H2_2 DO_middle_H2_2_desktop_580x400

Узкий нагревательный карбоновый мат делает обогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично смешивается с глиняной плиткой. Положить ее своими руками поверх нагревательных карбоновых матов довольно легко – маты располагаются на приготовленном бетонном основании, на их поверхность наносится плиточный клей, потом осуществляется установка самой плитки.

Карбоновые маты числятся более универсальным теплым полом, который может сочетаться с хоть какими видами финального покрытия, в том числе с ПВХ и глиняной плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на хоть какое количество кусков.

Карбоновые нагревательные маты могут делать выборочный обогрев глиняной плитки. Карбоновые маты в состоянии распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный обогрев всей поверхности.

Благодаря высочайшей степени теплопроводимости плитки, нагревательные маты стержневого пола понижают температуру на теплых участках пола и увеличивают интенсивность подогрева на более холодных. Для укладки стержневого теплого пола под кафель необходимо избрать самовыравнивающийся раствор для стяжки.

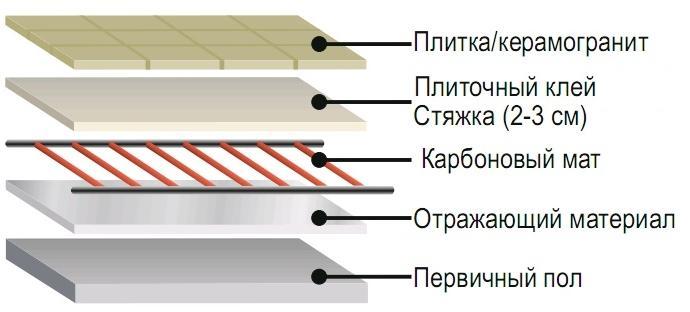

Установка карбонового теплого пола

Избрать теплоизолятор для карбонового теплого пола следует перед тем, как начнется установка. Подойдет таковой теплоизолятор, как пенополистирол, минеральная вата либо теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую потом будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся при помощи клея либо скотча. Полосы теплоотражающего материала соединяются вместе.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так осуществляется установка каждой нагревательной полосы электрополов.
6. Температурный датчик необходимо положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стенке крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Принципиально! При укладке следует держать в голове о том, что малая толщина слоя плиточного клея должна быть более 15 мм.

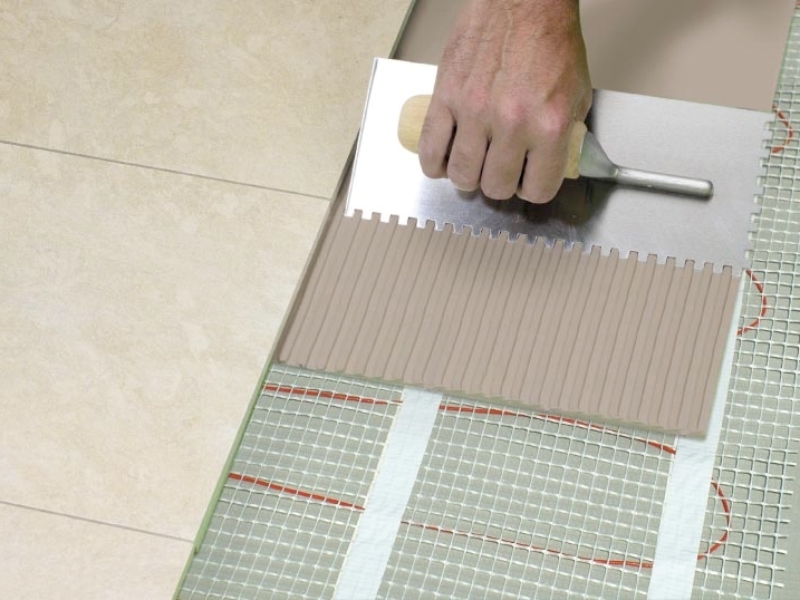

1. Приготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. С помощью зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратненько укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и держать под контролем ровность укладки.
4. Аннотация по укладке показывает на необходимость выравнивания швов при помощи пластмассовых крестиков.
5. После того как при помощи уровня либо древесной рейки будет испытана ровность укладки, необходимо удалить крестики. Нужно выполнить это вовремя, в неприятном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не получится.
6. После того как установка плитки будет окончен и клеевая база высохнет, необходимо приступить к затирке швов. Затирочной пастой стопроцентно запираются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Принципиально! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен установка плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы подогрева более отлично смешиваются с глиняним плиточным покрытием. Есть один аспект – установка плитки делается поверх узкой цементно-песчанной стяжки. Ее толщина добивается 3-5 см.

Основное достоинство кабельного обогревательного пола в купе с глиняной плиткой – это высочайшая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает резвый подогрев поверхности благодаря высочайшей степени теплопроводимости плиточного покрытия, которое к тому же стабильно к воздействию больших температур.

Недочет кабельного пола в купе с плиткой заключен в трудности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола подогрев будет происходить с малой инерционностью, т.е. поверхность будет вовремя греться либо остывать по команде программируемого терморегулятора. Глиняная плитка, установленная поверх электрического кабельного пола, обеспечивает очень действенное рассредотачивание тепла по всему помещению.

Установка кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними размещается теплоизолятор.
2. Греющий кабель прокладывается от той точки, где будет расположен блок управления.
3. Устанавливается один либо несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После окончания укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Осуществляется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от головного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется делать к выделенной полосы, которая обустраивается раздельно.

Укладка плитки на кабельный пол

1. Поначалу необходимо убедиться в том, что все детали конструкции накрепко залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка стопроцентно сохнет за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после подготовительной стыковки частей рисунка. Начинать укладку идеальнее всего с самой далекой стенки.
3. На плитку при помощи зубчатого шпателя наносится слой клеевого состава с шириной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней немного простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла необходимо бросить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, создают затирку швов при помощи цемента либо герметика.
8. Через два часа после затирки плитка кропотливо вымывается от остатков состава.

Пуск обогревательной системы осуществляется не ранее, чем через 25 дней после укладки плитки.
