Установка греющий кабель для водопровода

Зимой обладатель пригородного дома рискует быть отрезанным от колодца и артезианской скважины. Ледяные пробки в уличном водопроводе, не только лишь отключат душ, кухню и туалет, но и повредят трубы.

Утепление не является гарантией от замерзания. Пока вода движется в дом, нагнетаемая насосом, она не перевоплотится в лед. Ночкой в сильный мороз и при дневном отсутствии жильцов стоящая жидкость за несколько часов закупорит трубу.

Содержание статьи:

Пока не был сотворен кабель для подогрева труб, уличную трассу водоснабжения приходилось закапывать глубоко в землю, опускаясь ниже отметки вымерзания грунта. Невзирая на это на трассе все равно оставался уязвимый участок – переход трубы из земли в дом. Отлично, если трасса прокладывалась грамотными строителями до заливки фундамента и выходила на поверхность под зданием. Тепло от дома не давало воды замерзнуть на этом перешейке. Если же ввод делался с улицы, то никакие ухищрения по утеплению не выручали положения.

Сейчас, купив греющий кабель, можно не разламывать для себя голову над этой неувязкой. В хоть какой мороз тепло, выделяемое электротоком, не даст воде замерзнуть и закупорить трубу. О том, какие виды нагревательного кабеля можно приобрести на рынке, какова их конструкция, механизм работы и методика монтажа мы побеседуем в этой статье.

Виды, устройство и механизм работы греющего кабеля

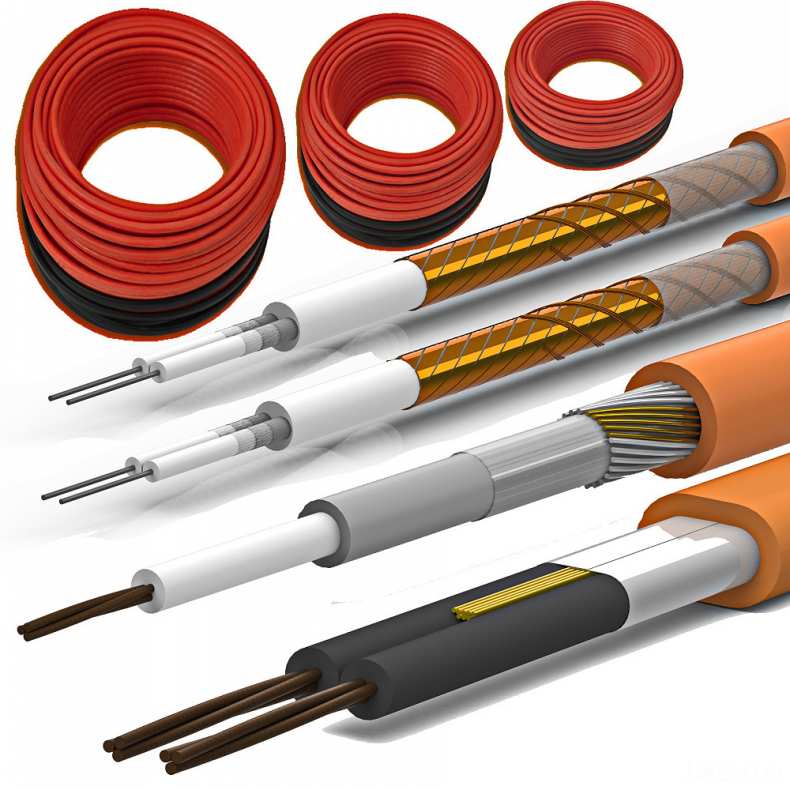

Существует два вида кабелей, созданных для защиты труб от замерзания:

• Резистивный;
• Саморегулирующийся.

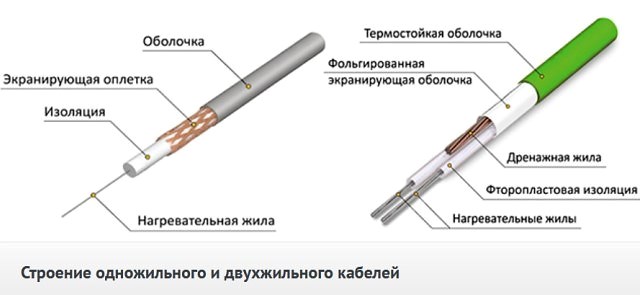

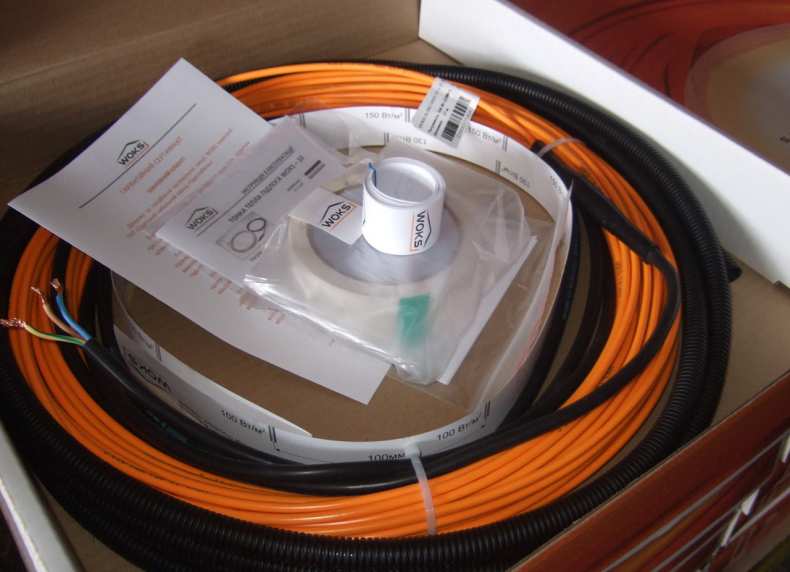

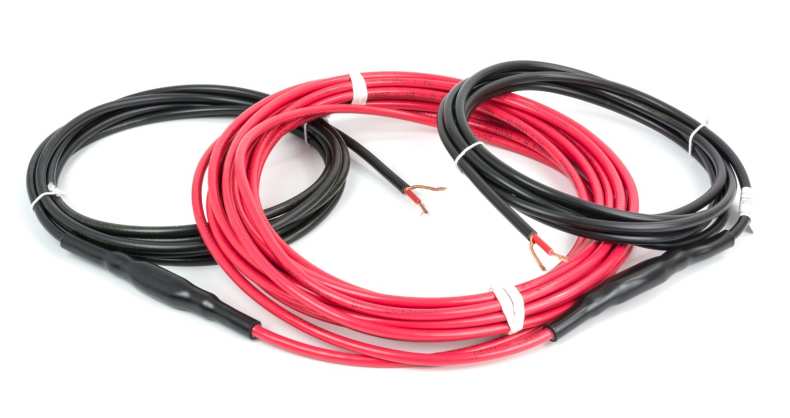

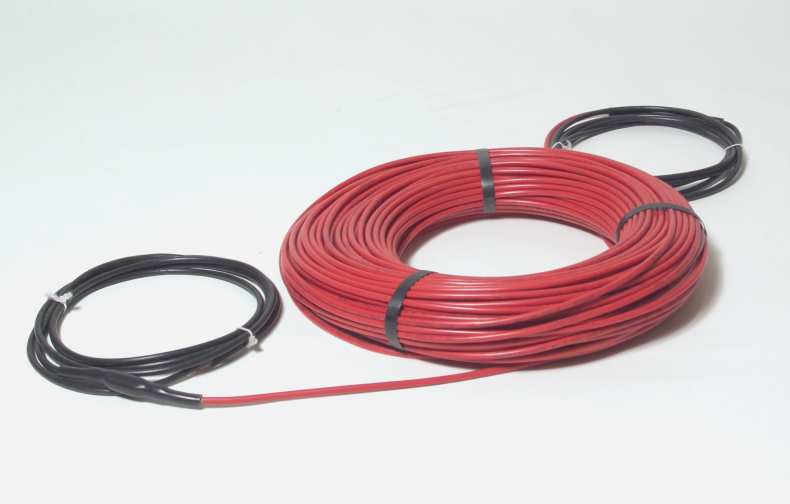

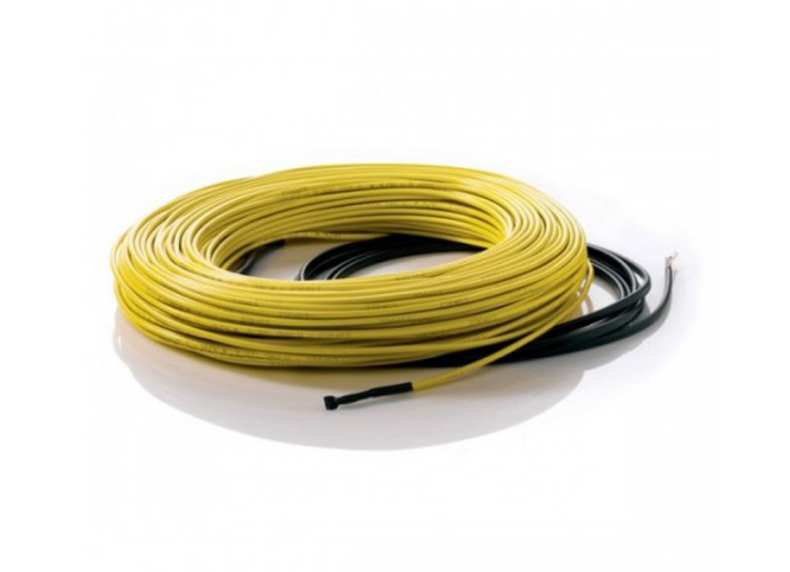

Резистивный греющий кабель выпускается в 2-ух вариантах: одножильный и двужильный. Конструкция с одним проводником довольно обычная: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает теплостойкая пластмассовая оболочка.

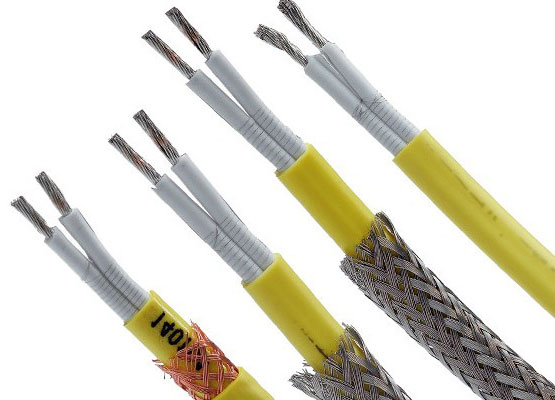

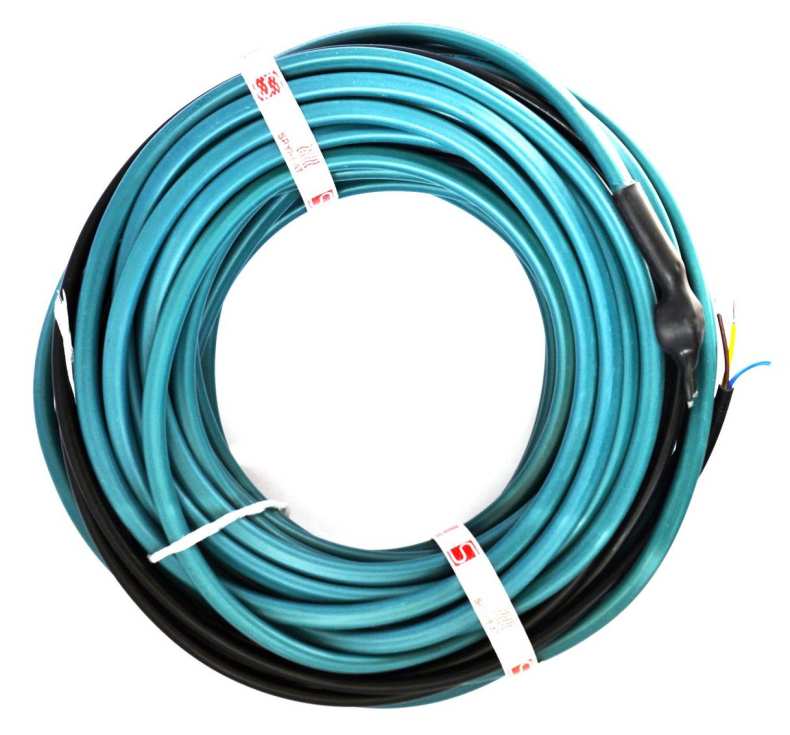

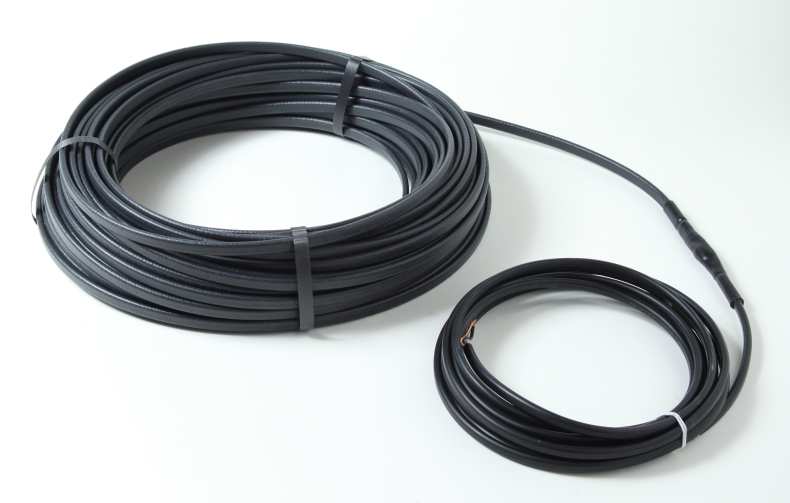

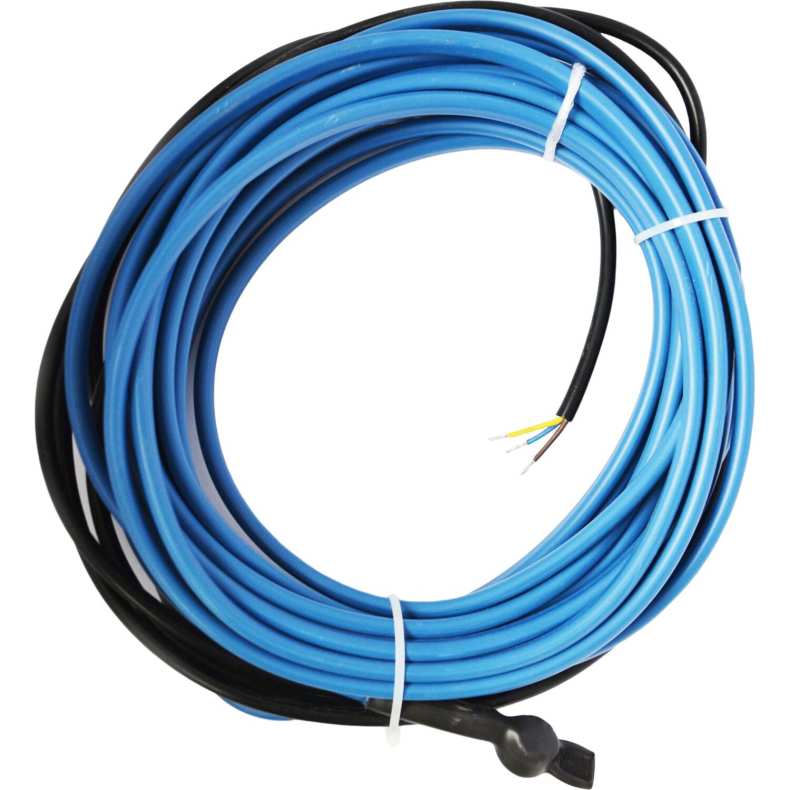

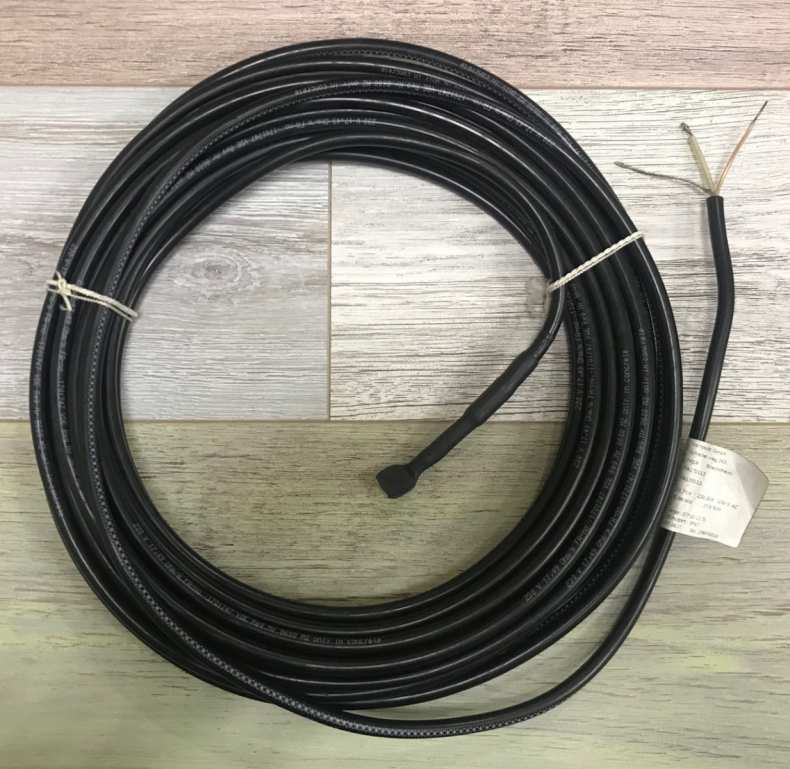

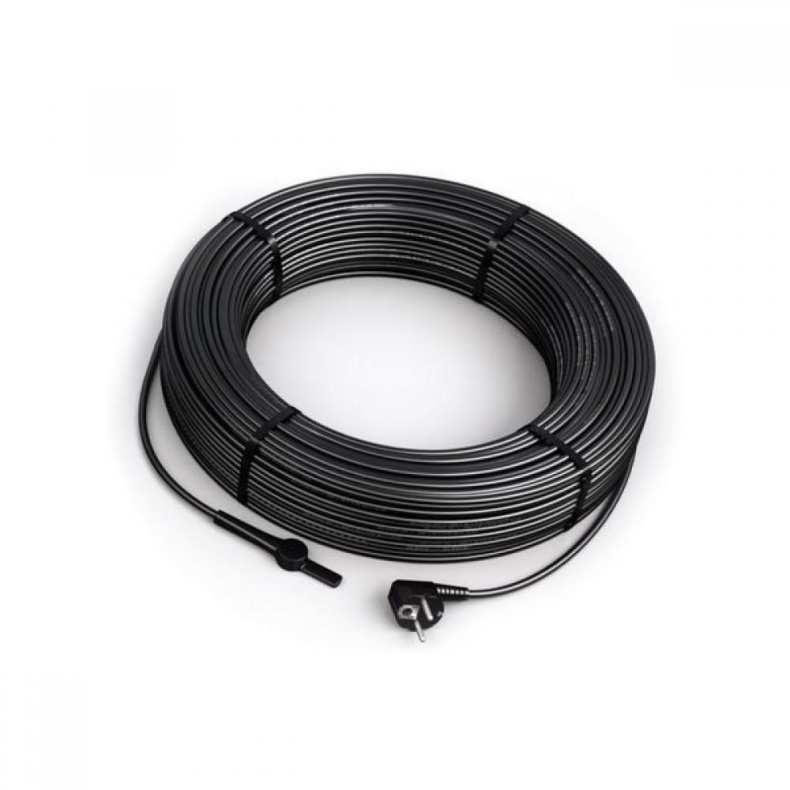

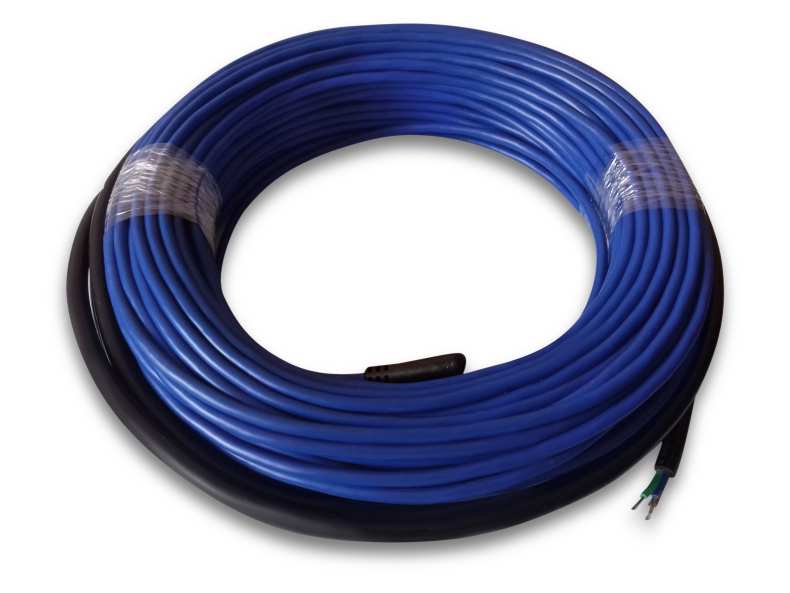

Двужильный резистивный кабель состоит из 2-ух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах применяют два различных по предназначению провода. Какой-то из них греющий, а 2-ой холодный, токопроводящий.

Там, где применяется экран из фольги, а не медная оплетка, ставят дренажную жилу. Она контактирует с фольгой и снимает с нее электрический потенциал, образуемый электромагнитными полями. Эту жилу применяют в качестве заземления.

Рассматривая имеющиеся виды греющего кабеля, остановим внимание на улучшенной модификации резистивного. Он получил название зонального и был разработан для устранения недочета двужильных кабелей. Их нельзя резать на части и укорачивать более, чем на 10% от общей длины. Это требование создавало и до сего времени делает неудобства при монтаже.

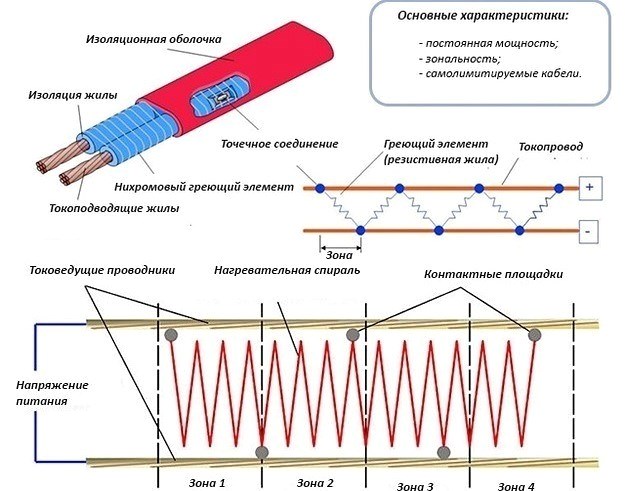

Конструктивная схема зонального кабеля

По конструкции зональный кабель представляет собой систему проволочных спиралей, намотанных на изоляцию и соединенных токоведущими шинами. Обрезка спиралей в точках контактных выступов не нарушает их работу и позволяет просто подбирать термическую мощность. Отметим также, что мало допустимая длина такового кабеля составляет 1,5 метра.

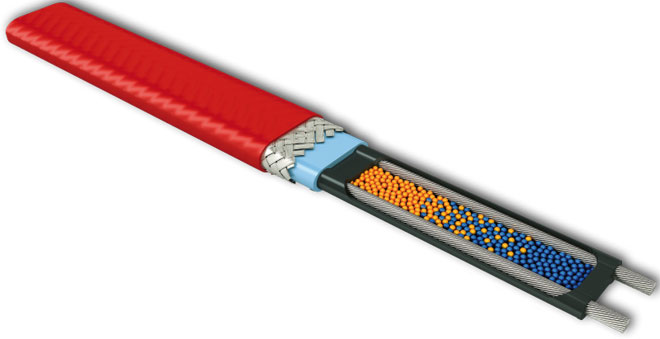

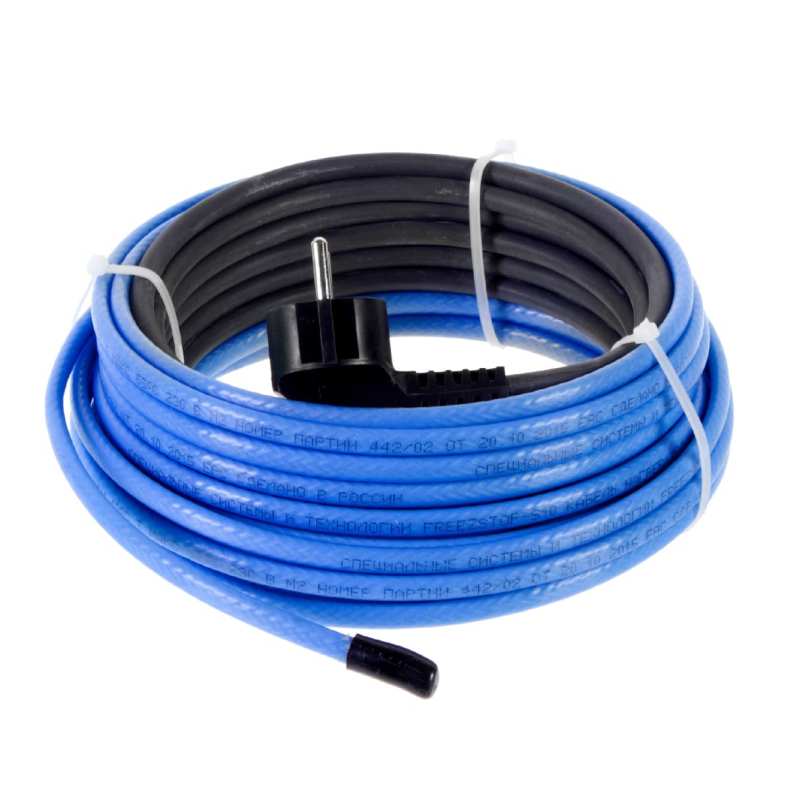

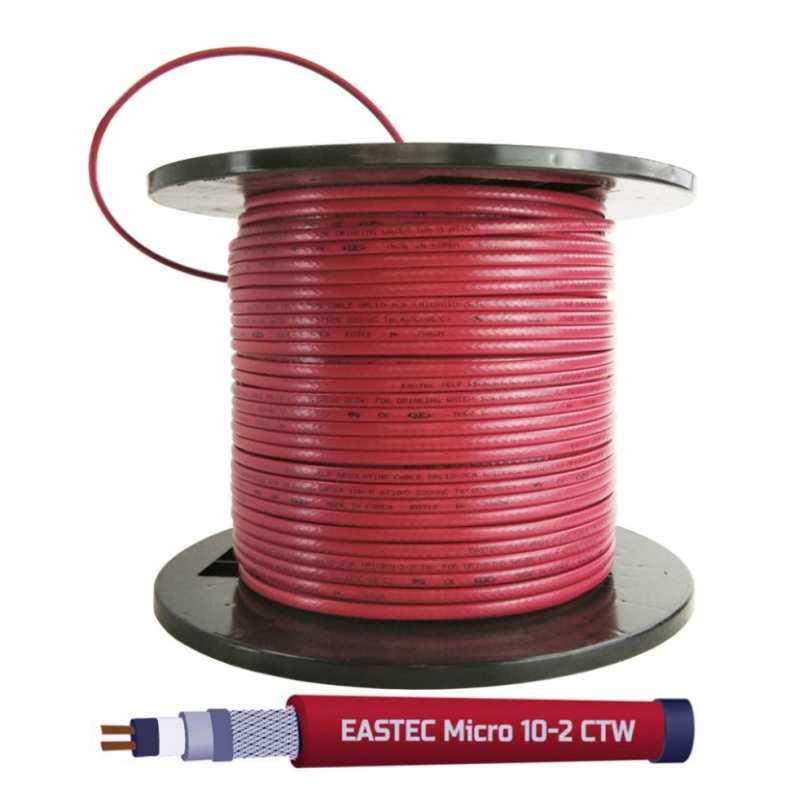

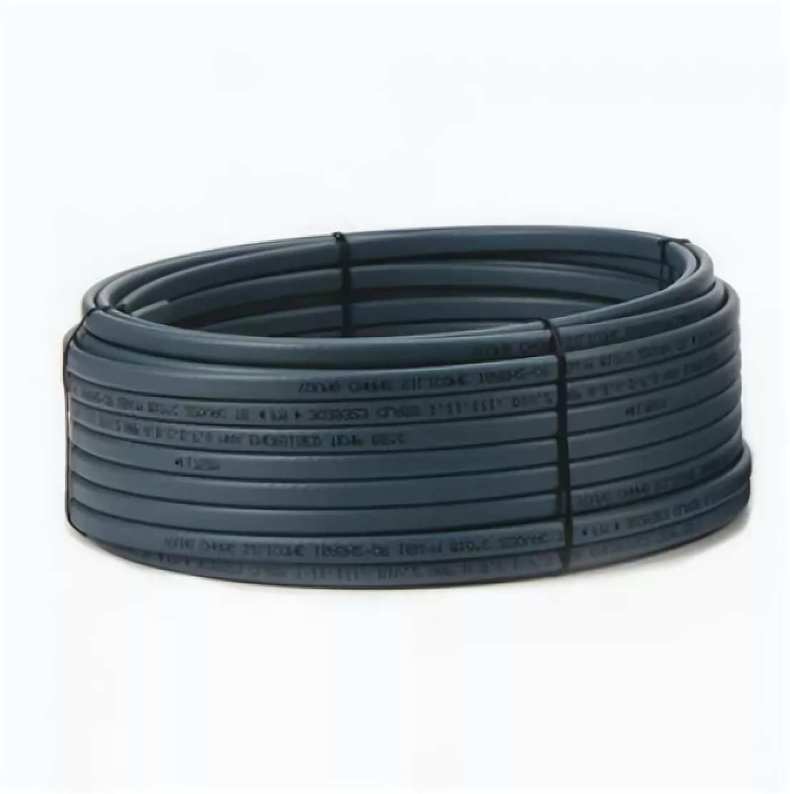

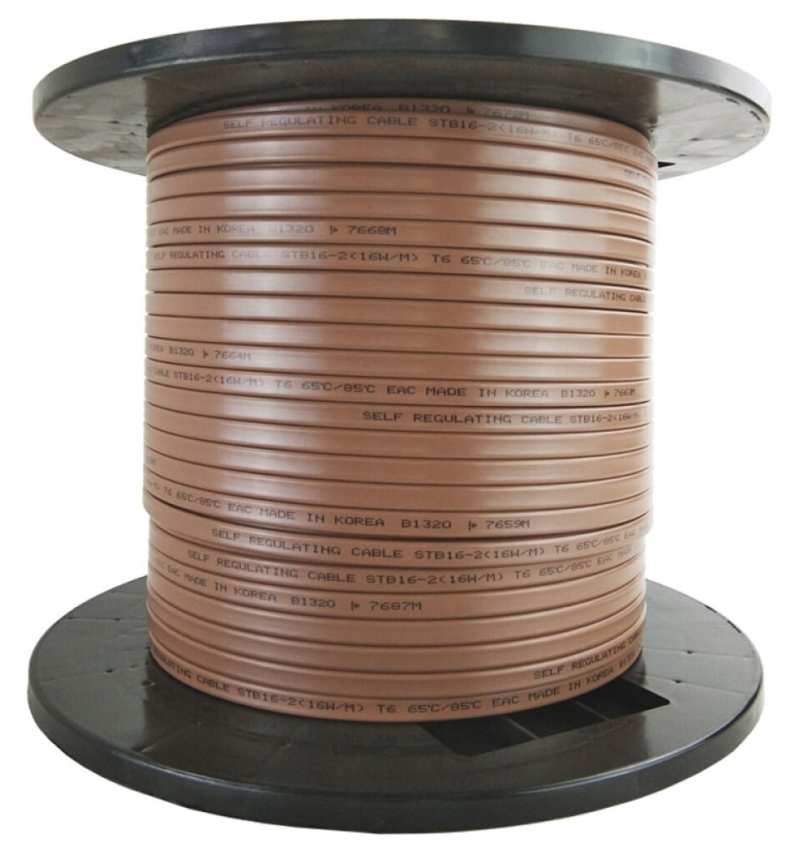

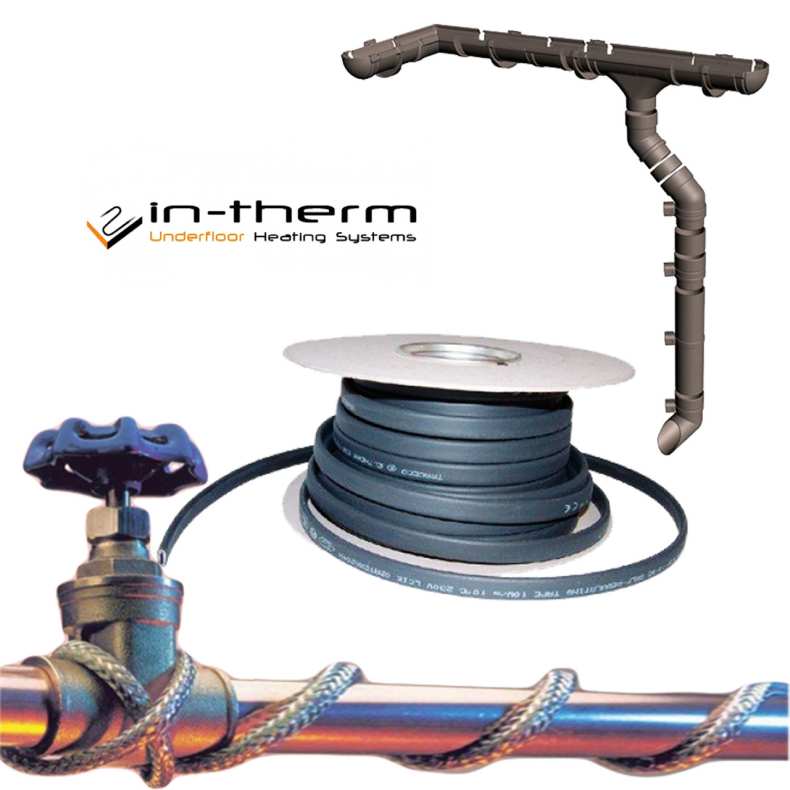

Самый пользующийся популярностью на сей день вид кабеля для подогрева труб – саморегулирующийся. Основная часть его конструкции – полупроводниковая токопроводящая матрица. Она изменяет электрическое сопротивление пропорционально изменению температуры наружной среды.

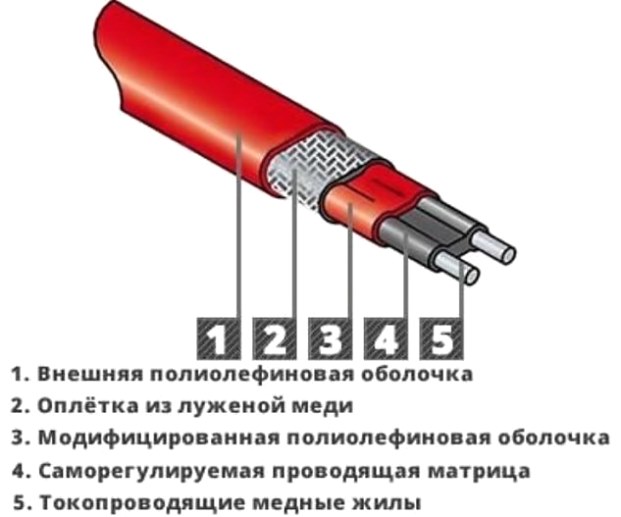

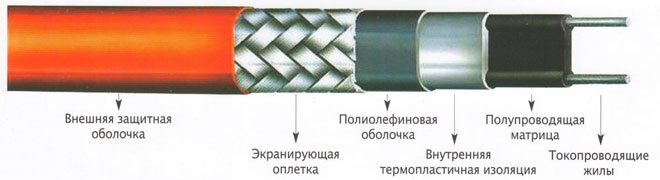

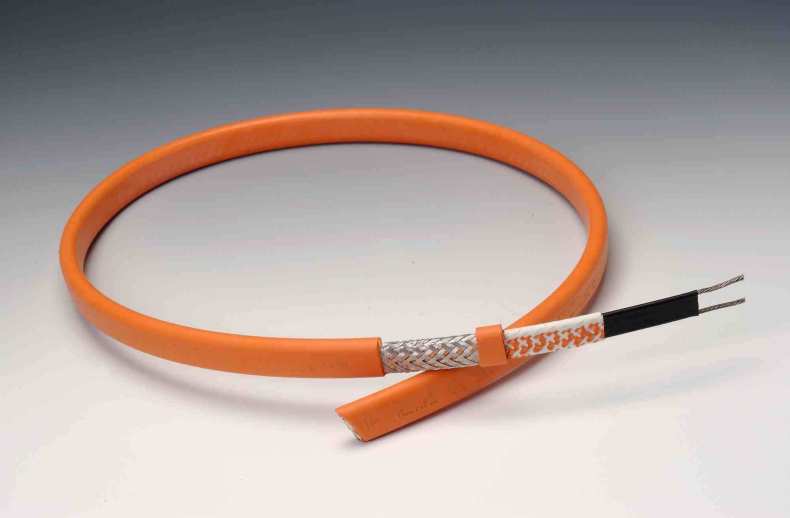

Устройство саморегулирующегося нагревательного кабеля

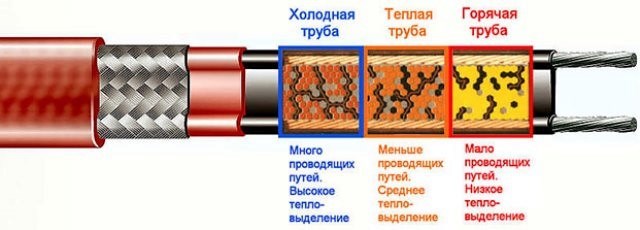

Чем холоднее грунт либо воздух, окружающий таковой кабель, тем больше становится его сопротивление и, соответственно, выделяется больше тепла.

Плюсы и недочеты: какой кабель лучше избрать?

При выборе обогревающего кабеля для труб принципиально знать плюсы и минусы каждого представленного в продаже вида. Коротко перечислим их.

Одножильный кабель пользуется спросом по следующим причинам:

• Недорог;
• Долговечен (10-15 лет эксплуатации);
• Относительно прост в монтаже.

К недочетам можно отнести необходимость четкого расчета длины, так как укладывать его приходится так, дабы возвратиться вторым концом к источнику питания. Не считая этого, как мы уже гласили, работу с резистивными кабелями (не считая зонального) усложняет запрет производителей на резку. По этой причине при покупке необходимо точно знать требуемую длину и мощность.

Очередное ограничение для всех резистивных систем – недопустимость скрещения участков кабельной полосы. В точках контакта в данном случае резко увеличивается температура, что может привести к плавлению изоляции и перегоранию провода.

Двужильная резистивная система проще одножильной в установке, но при всем этом дороже ее. При укладке такую кабельную линию не надо тянуть назад к розетке. Довольно легко закрепить ее на трубе и закрыть сверху теплоизолятором. По уровню долговечности и защиты от наружных воздействий одножильный и двужильный варианты трубного подогрева одинаковы.

Саморегулирующийся греющий кабель (СГК) лишен недочетов резистивного, но его цена значительно выше. Высшую стоимость отчасти компенсирует обычный установка, возможность резки и укорачивания, также экономичность. Если водопровод идет под землей ниже отметки вымерзания, то для вас довольно приобрести маленький кусочек кабеля СГК и поставить его на самом критическом участке – переходе трубы из грунта в дом.

Перехлест токоведущих витков «умной» полосы не страшен. В местах контакта не будет перегрева. Полупроводниковая матрица автоматом понизит там температуру. Не считая этого, при работе саморегулирующегося кабеля посильнее греются самые холодные участки, а на других температура поддерживается на более малом уровне. Из-за этого достигается экономия электроэнергии, в отличие от резистивных трасс, работающих на полную мощность по всей длине.

СГК между 2-ух водопроводных труб, уложенных на глубине полуметра у ввода в подвал дома.

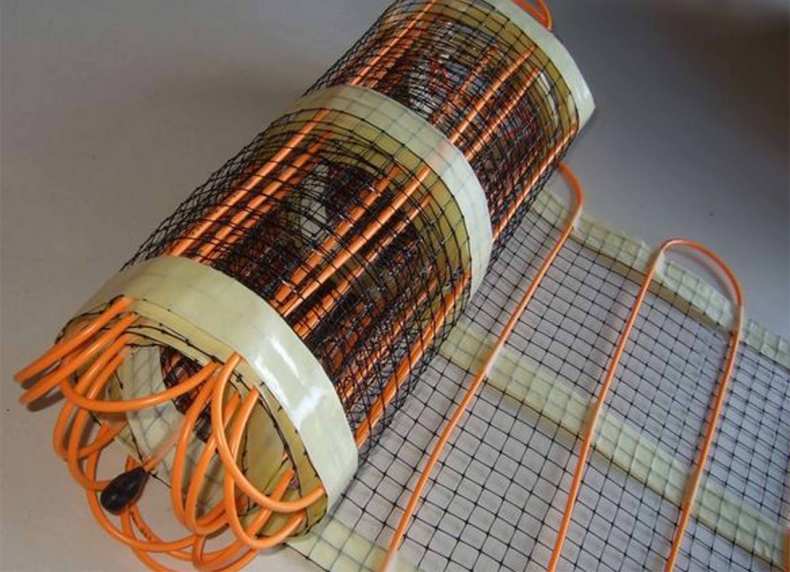

Из произнесенного можно прийти к выводу, что резистивный кабель будет более уместен для неизменного подогрева огромных площадей, в границах которых нет огромных перепадов по температурным условиям. Его внедрение дозволит получить нужный итог без излишних переплат. Часто таковой кабель употребляет при устройте теплых полов. Саморегулирующийся кабель, невзирая на более высшую цена, подойдет для большинства задач в личном домостроении, оправдает себя благодаря собственной экономичности, простоте в монтаже и эксплуатации.

Порядок и особенности монтажа

На практике используются два метода монтажа греющего кабеля для труб:

Внешняя установка проще внутренней. Она не уменьшает пропускную способность трубы и позволяет по мере надобности просто поменять покоробленный участок.

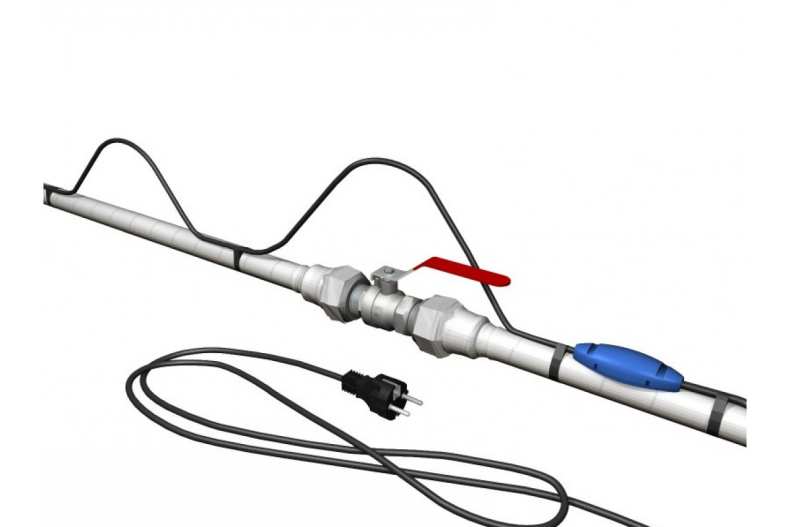

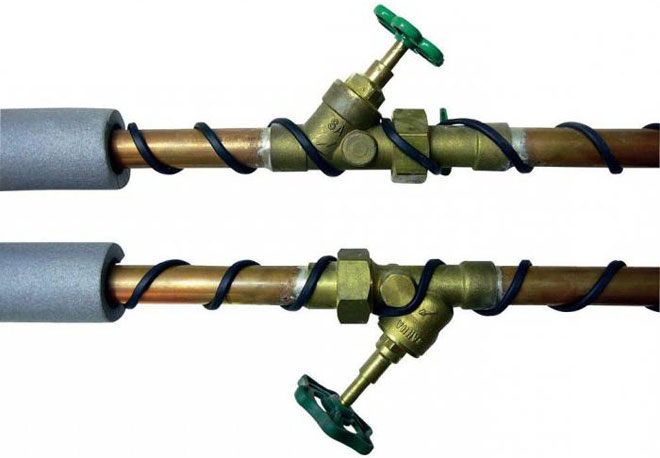

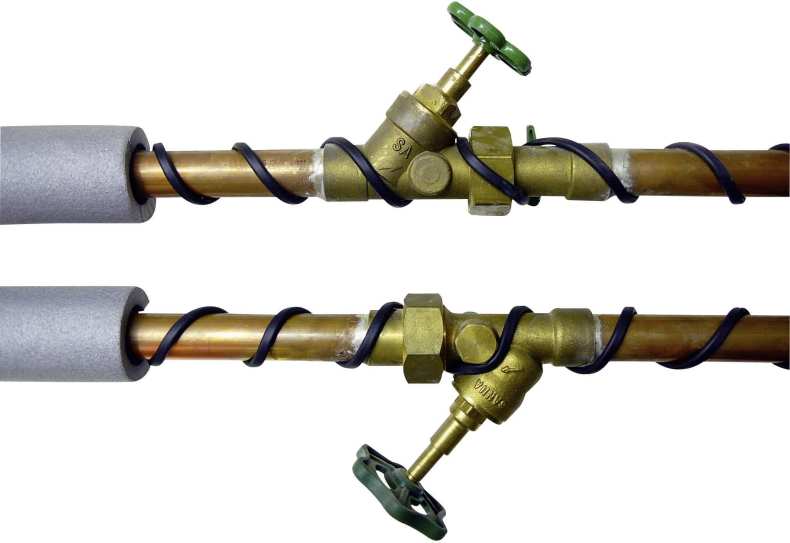

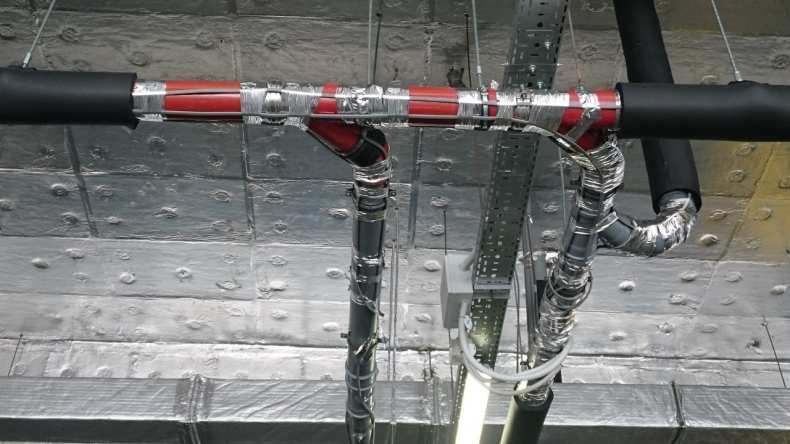

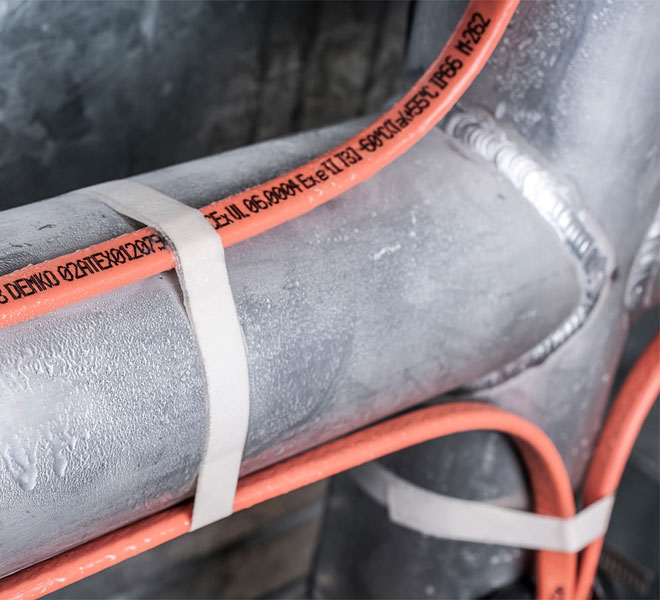

При внешнем монтаже почаще применяется линейная укладка. В данном случае кабель раскатывают по всей длине трубы и фиксируют к ней с помощью склейкой дюралевой ленты.

В паре с резистивным (одно и двужильным кабелем) всегда должен работать терморегулятор. Его датчик выводят на трубу и укрепляют скотчем к ее поверхности. Окончив установка, трассу закрывают термоизоляцией и засыпают грунтом.

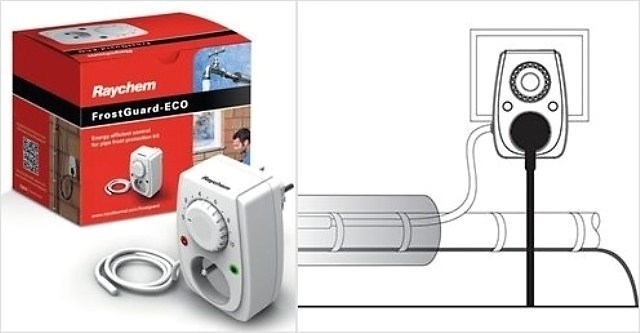

Терморегулятор с датчиком – непременное дополнение для резистивного греющего кабеля

При установке на пластиковую канализационную трубу места крепления поначалу обкручивают склейкой дюралевой лентой и только после чего фиксируют к ним кабель. Такое решение делает рассредотачивание тепла более равномерным, предохраняя пластик от перегрева.

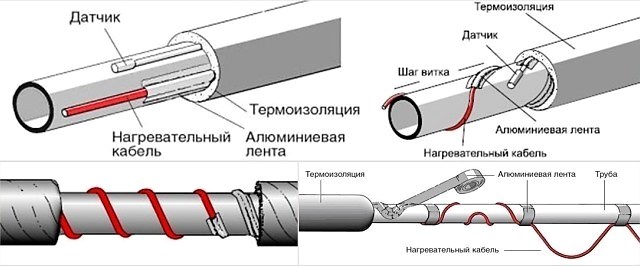

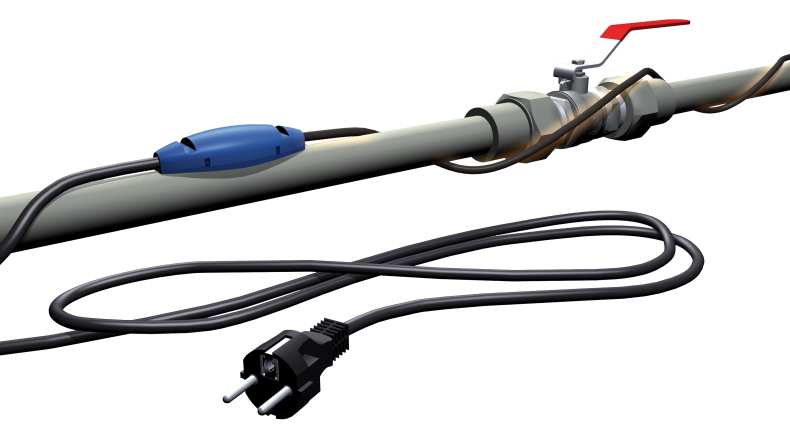

Методы монтажа кабеля

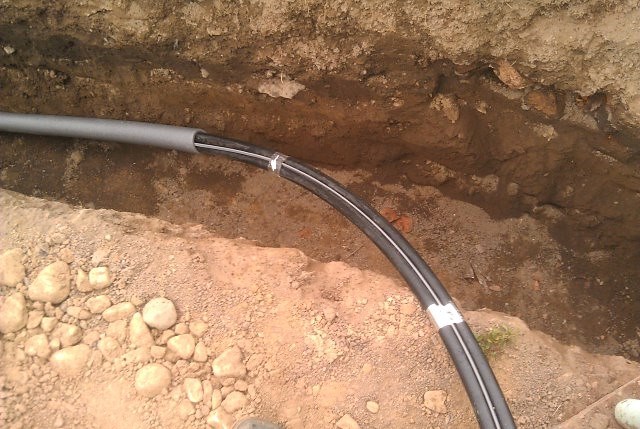

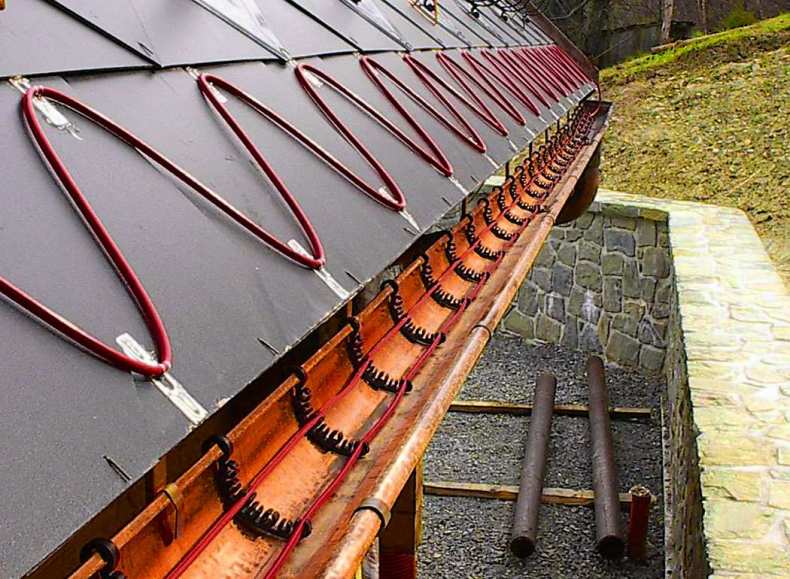

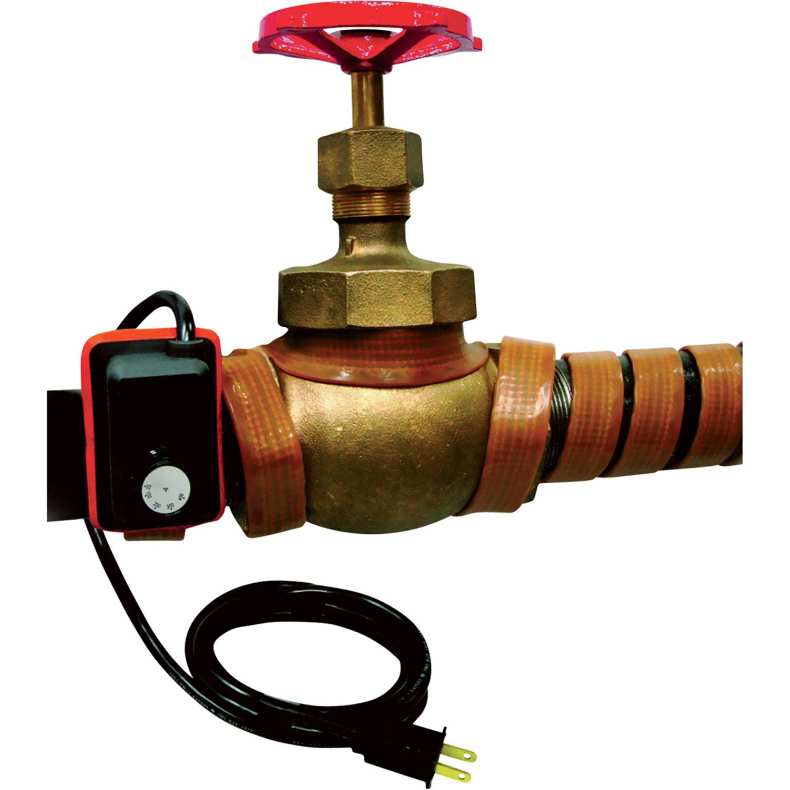

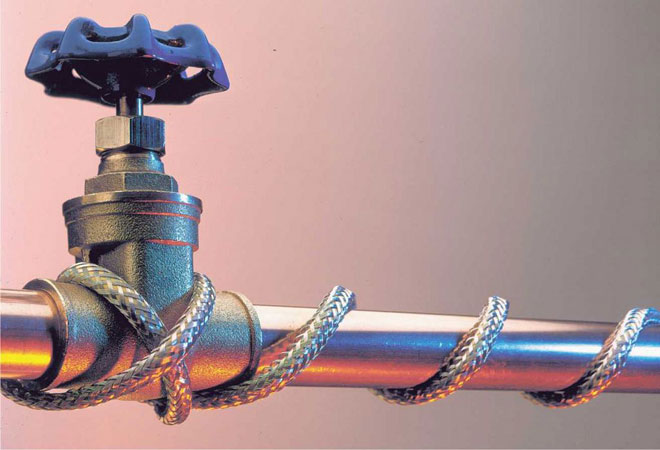

При прокладке водопровода в районах с жестоким климатом либо установке обогрева на водостоках крыши применяют кольцевую укладку с шагом от 5 до 15 см. Этот способ позволяет повысить теплопотерю на 1 метр трассы.

Необходимо подчеркнуть, что навивка греющего кабеля на трубы применима только для двужильного и саморегулирующегося. Одножильный для таковой работы брать нельзя. В точках скрещения витков он перегреется и перегорит.

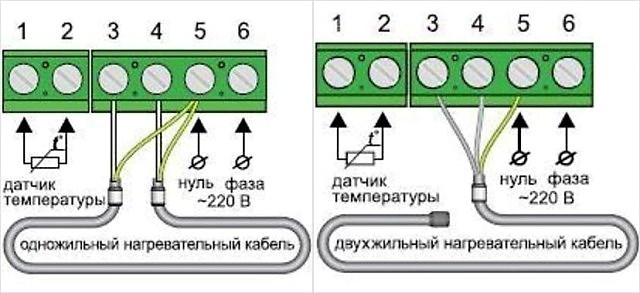

Схемы подключения резистивных одно и двужильных трасс к источнику питания подобны. Разница заключается исключительно в том, что одножильный провод укладывается в виде большой петли, а его 2-ой конец ворачивается в электророзетку.

У двужильного кабеля оба конца можно сходу подключать к сети. Отдельную розетку необходимо предугадать для терморегулятора с термодатчиком.

Саморегулируемый греющий кабель не нуждается в термодатчике. Он без наружных устройств реагирует на изменение температуры, пропорционально увеличивая либо снижая теплопотерю. Потому его после укладки впрямую подключают к сети питания 220В.

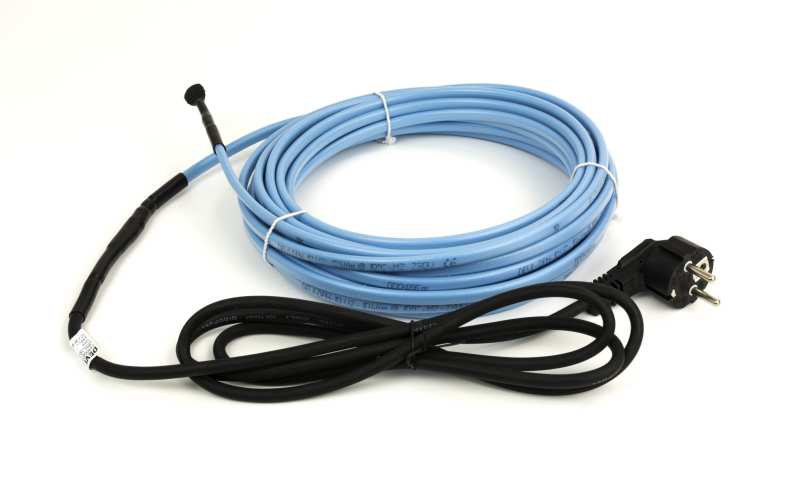

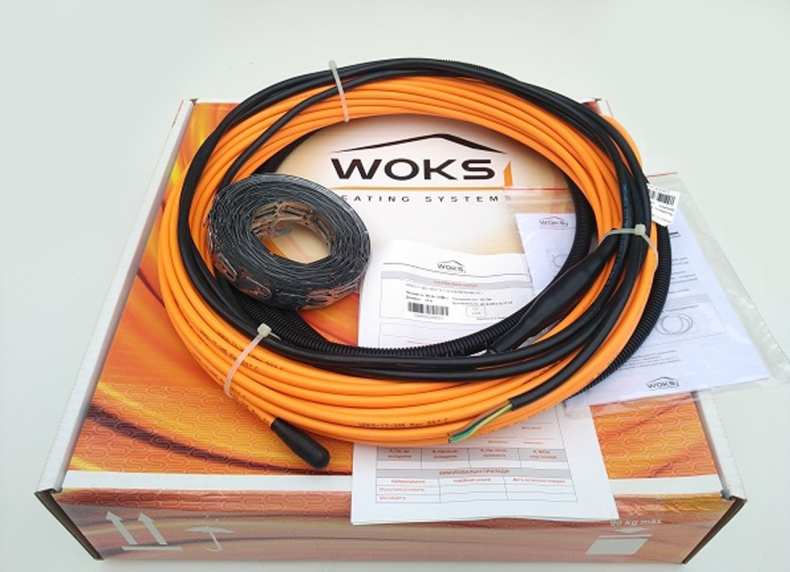

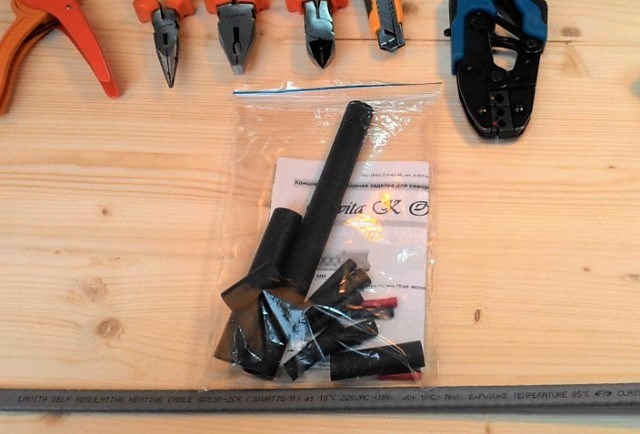

Так смотрится установочный набор (термоусадочные трубки и заглушка, соединительные гильзы) и набор инструмента для подключения СГК к сети

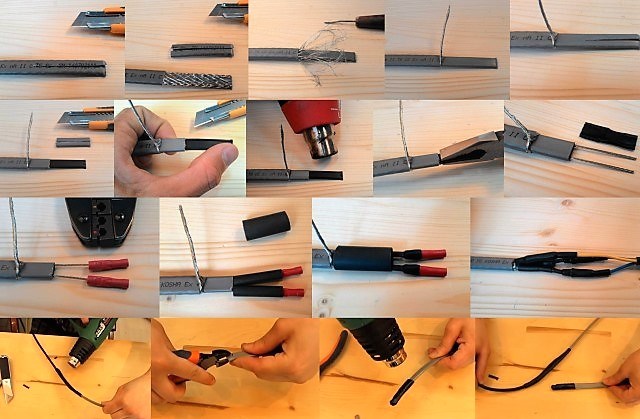

Единственный аспект, требующий детализированного пояснения – подготовка токоведущих жил СГК к подключению. Она заключается в следующих операциях:

• Отмерив 6-7 см от конца кабеля, внешнюю изоляцию аккуратненько надрезают, стараясь не разрушить внутреннюю изолирующую оболочку, и снимают;
• Экранирующую оплетку расплетают при помощи шила, отчасти подрезают и скручивают оставшийся конец в «косичку»;
• На подключаемом конце надрезают внутреннюю изоляцию и снимают ее, оставив 1-2 см под «хвостиком» экранирующей оплетки;
• Аккуратненько, дабы не разрушить токоведущие проводники прорезают греющую матрицу (вровень с внутренней изоляцией). После чего матрицу нагревают строительным феном и стягивают пассатижами;
• На концы проводов надевают пластмассовые соединительные гильзы и обжимают их клещами;
• На провода одевают термоусадочные трубочки, доводя их до середины гильз, и осаживают феном;
• Сверху стык закрывают термоусадочной трубкой огромного поперечника и также осаживают ее, нагревая;
• Замеляющую оплетку подключают к «земле» силового кабеля и закрывают термоусадкой. Жилы СГК соединяют с проводами питания и также запираются;
• Поверх заделки устанавливают огромную термоусадочную трубку (не забудьте заблаговременно одеть ее на один из концов кабеля) и обсаживают при помощи фена от центра к краям, дабы снутри не оставался воздух;
• Финишным шагом создают концевую заделка кабеля, которая во избежания смыкания жил делается «ступенью». Одну из жил кабеля укорачивают на 20 см, надевают и усаживают концевую заглушку.

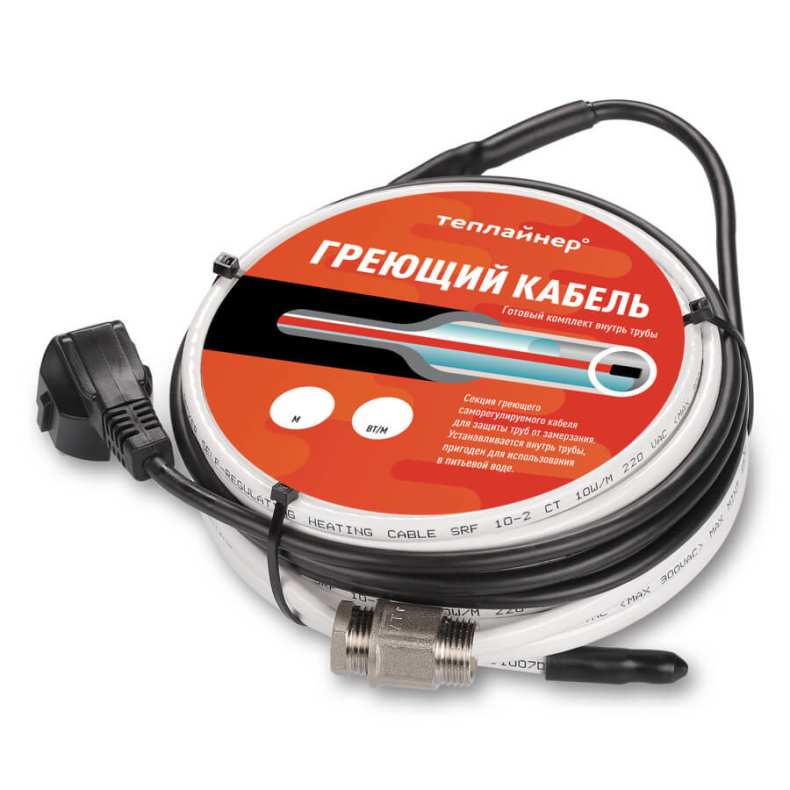

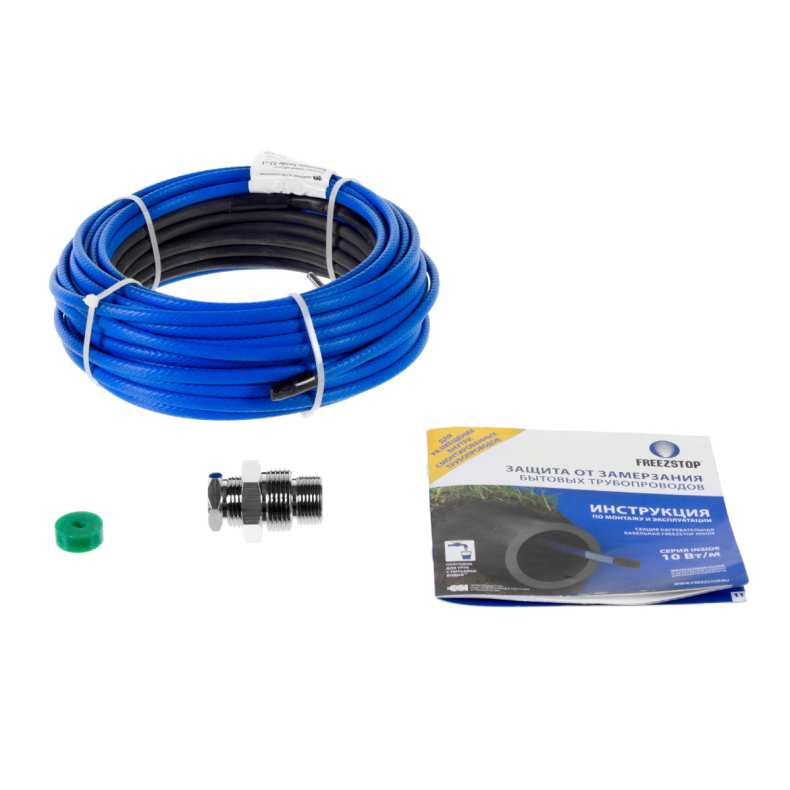

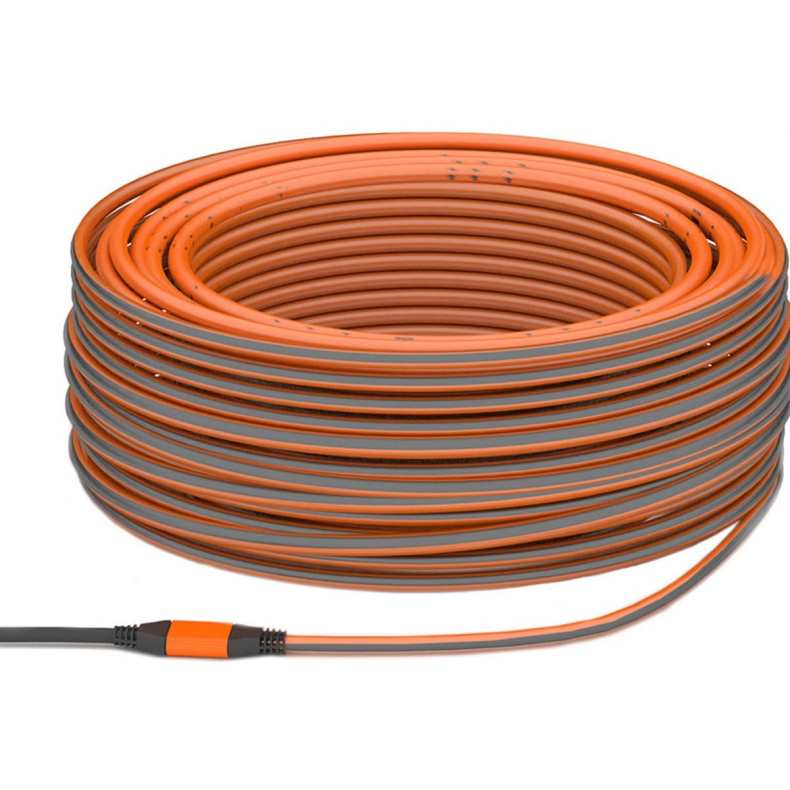

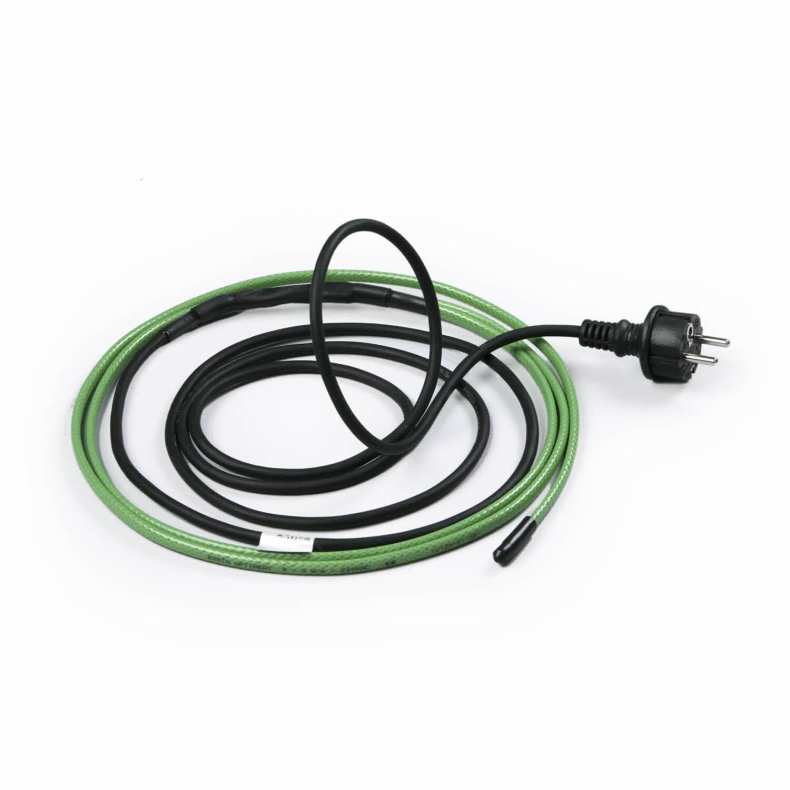

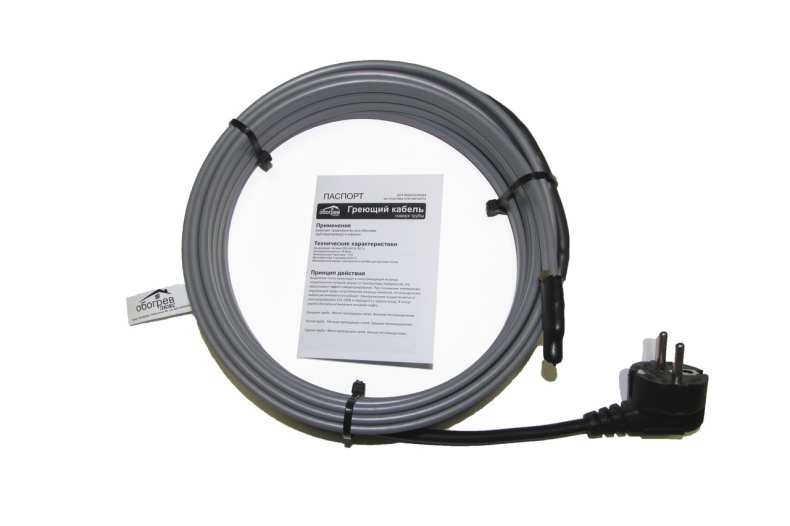

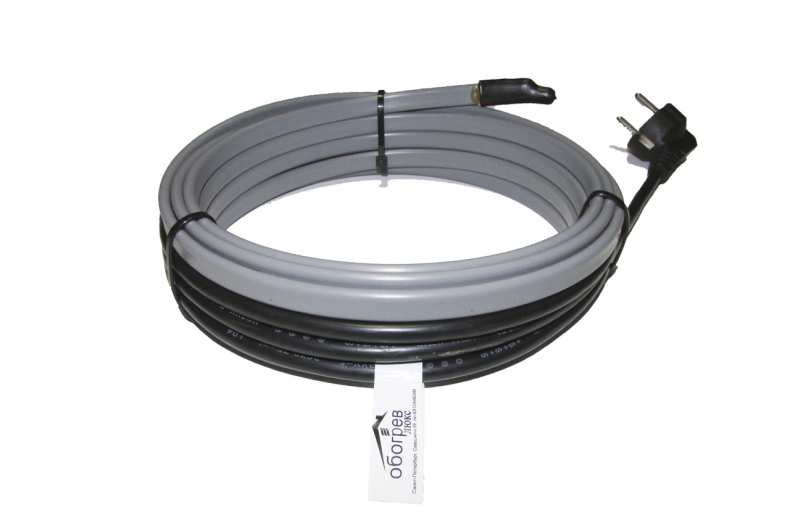

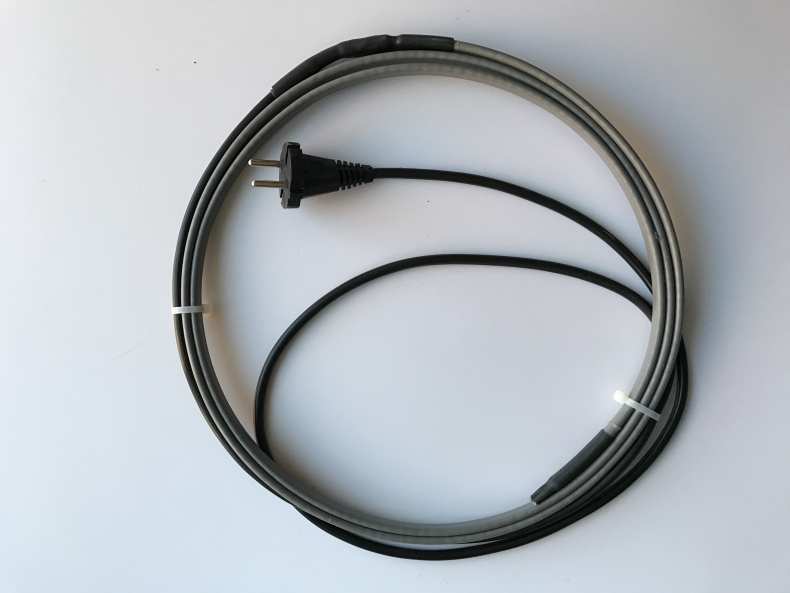

В качестве кандидатуры производители предлагают готовые комплекты греющего кабеля, где все перечисленные операции по подключению уже выполнены в промышленных критериях. Для вас остается только избрать набор с подходящими свойства и подходящей длины, произвести наружный либо внутренний установка и включить вилку в розетку.

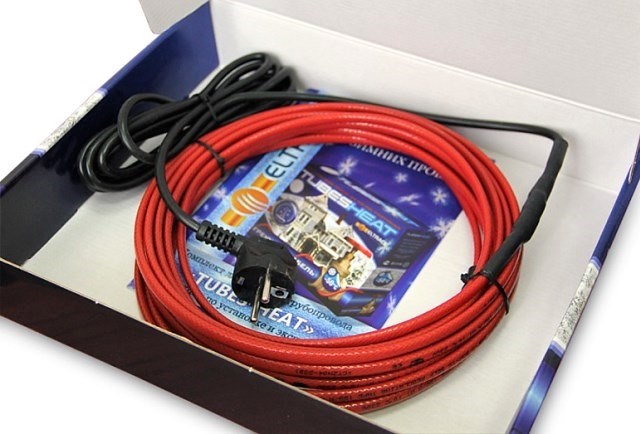

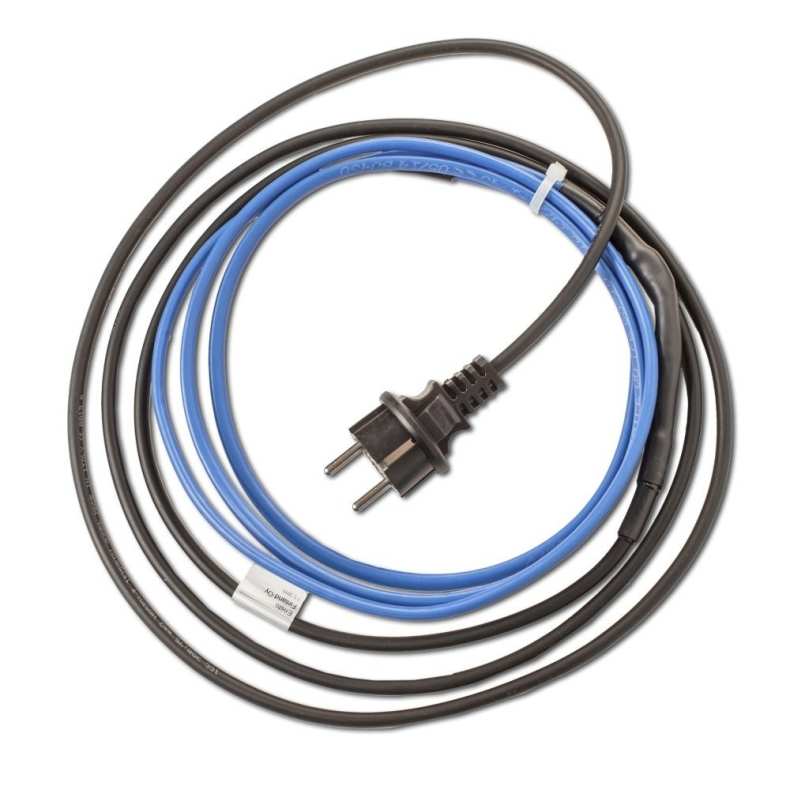

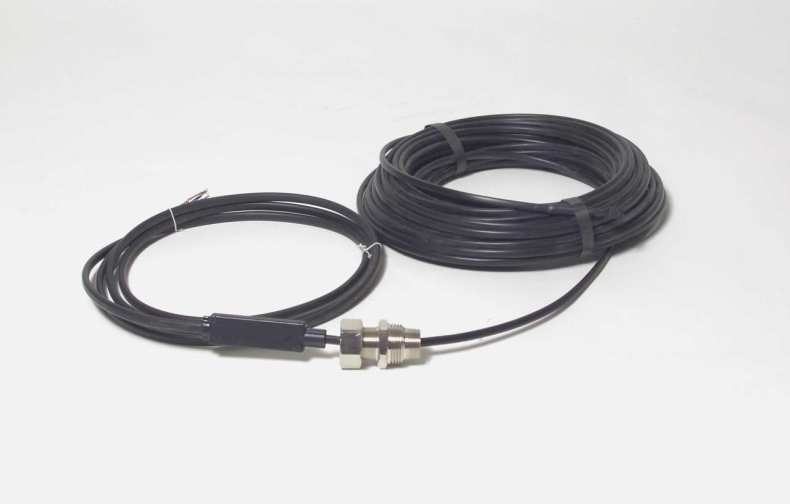

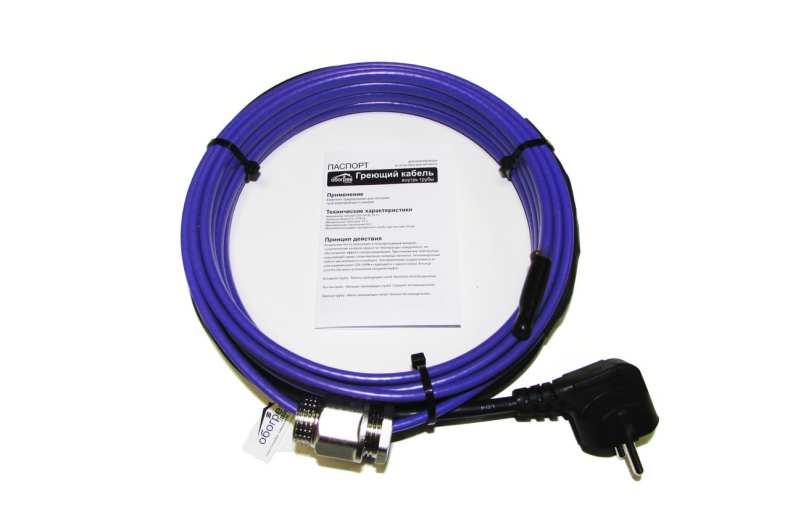

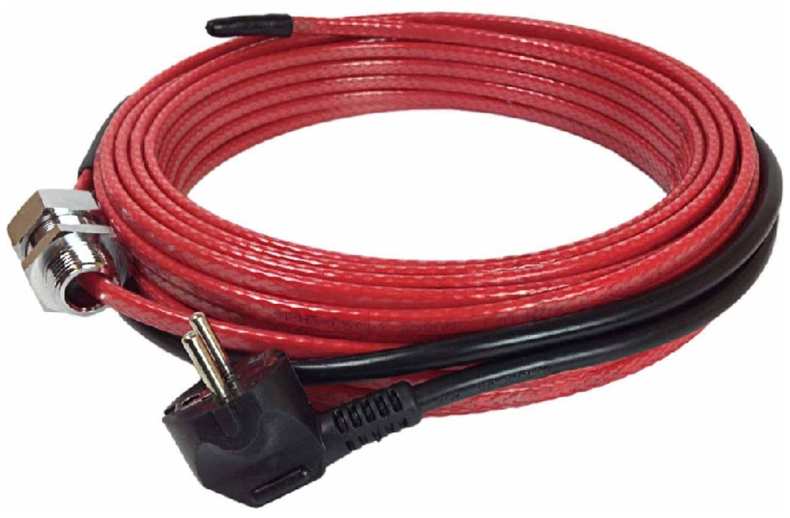

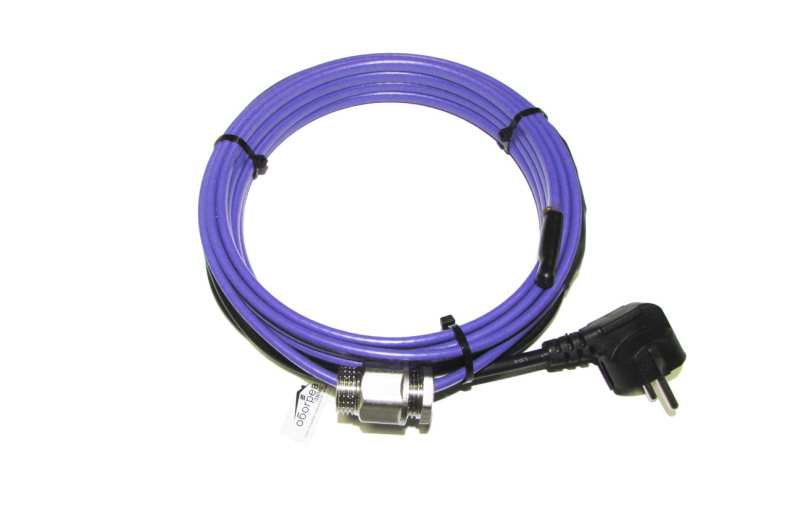

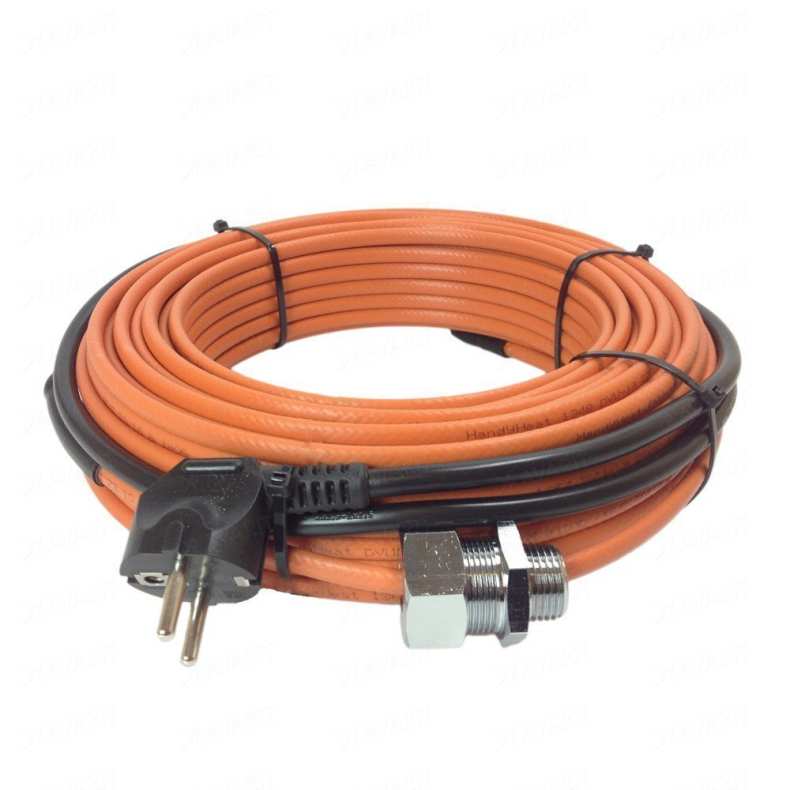

Пример готовой системы подогрева, созданной для установки вовнутрь трубы. Примерная стоимость такового комплекта на 2018 год с саморегулирующимся кабелем длинноватой 10 м 4-7 тыс. рублей зависимо от производителя и мощности.

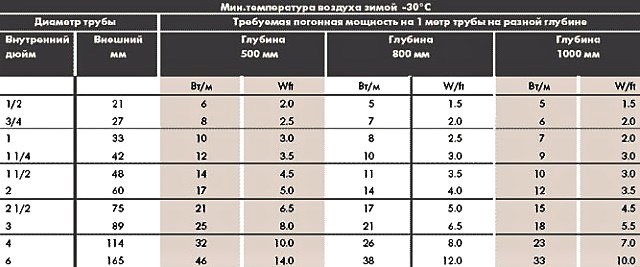

Для правильного подбора мощности (Вт/м) зависимо от глубины траншеи, поперечника трубы и температуры воздуха можно пользоваться данными таблицы.

В случае невозможности выполнить внешний установка на водопроводе (труба залита бетоном либо изолирована битумом), применяют внутреннюю прокладку. Для этой работы одножильный кабель не подходит, потому берут двужильный либо саморегулирующийся.

Внутренний установка в трубах канализации можно делать не хоть каким, а только особым греющим кабелем с усиленной изоляцией и экраном. Если же для вас необходимо проложить греющую линию снутри питьевого водопровода, то для этой цели придется приобрести так именуемый пищевой кабель.

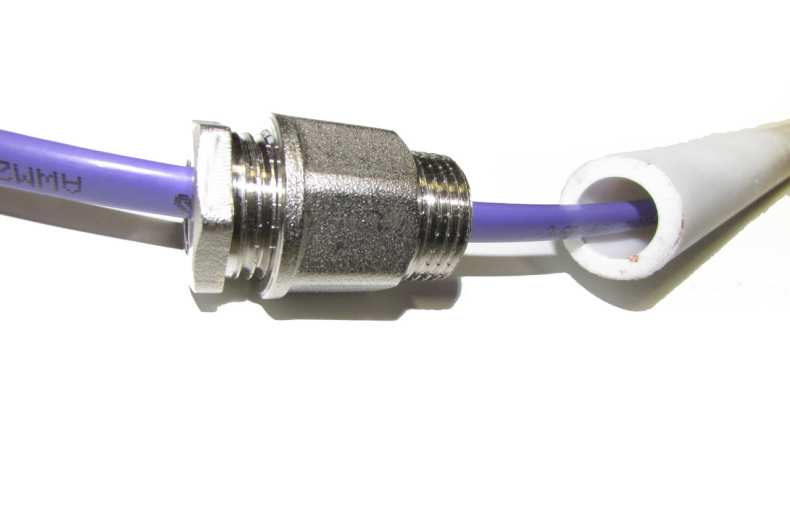

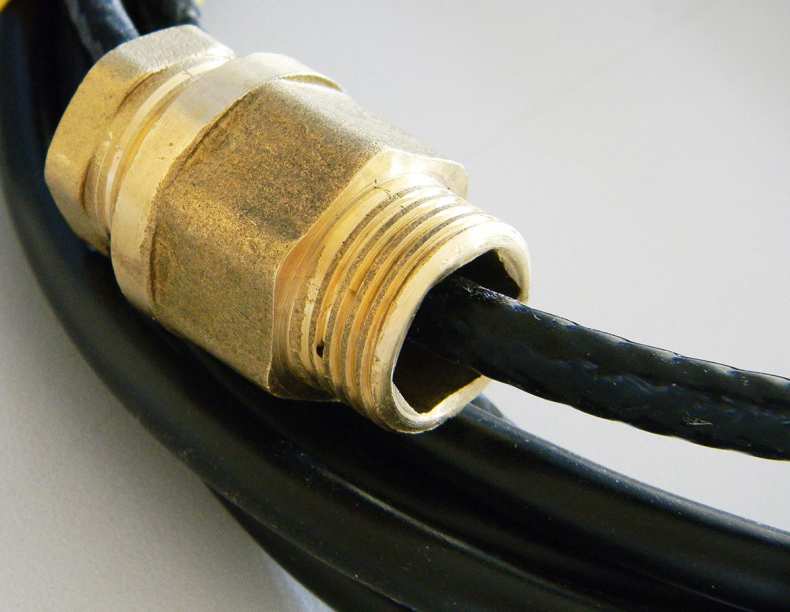

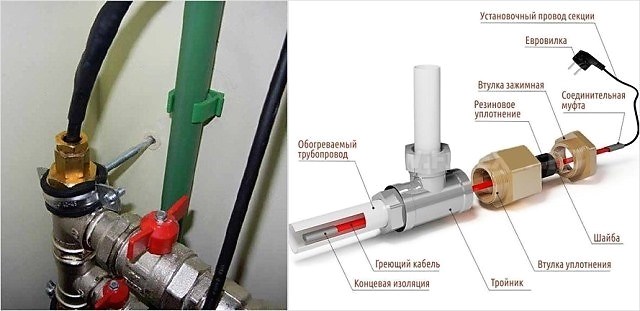

Так смотрится установленная и обжатая муфта кабельного ввода

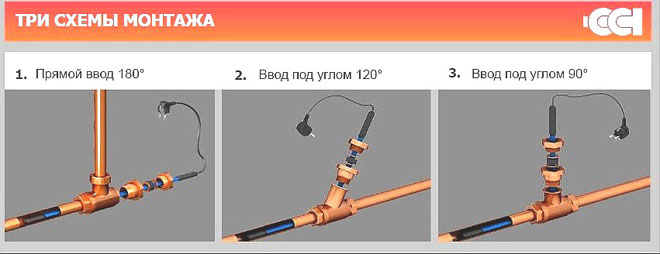

Внутренняя прокладка имеет ряд ограничений. Она не допускается при наличии в трассе поворотных частей, кранов и механических соединений. Для ее воплощения в трубу врезается особый тройник с герметичной муфтой. Через него рабочий конец кабеля вводится в трубу на нужную длину. После тесты системы муфту затягивают ключом и резиновые уплотнители делают точку входа герметичной.

Греющий кабель для водопровода саморегулирующийся для подогрева труб. Механизм работы, как избрать и верно установить

Для сотворения водоснабжения в личном доме либо пригородном особняке нужно иметь определенные познания и опыт. Особенного внимания заслуживает система подогрева, предотвращающая замерзание воды снутри труб в зимнее время года. Установка греющего кабеля обеспечивает защиту от возникновения изъянов снутри обогревающего элемента.

Особенного внимания заслуживают участки, которые обеспечивают ввод трубы в закрытое место. В зимнее время при минусовых отметках жидкость снутри железных труб при замерзании начинает расширяться. В итоге места соединений могут разорваться, что будет сопровождаться возникновением протечек.

Содержание

Разновидности греющего кабеля

Для подогрева системы отопления применяют две разновидности нагревательного кабеля.

• Резистивный;
• Саморегулирующийся.

1-ый вид имеет в собственном строении железный проводник. При подключении он выделяет нужный уровень тепла. Проводник этого типа повсевременно нагревается вне зависимости от температурного режима.

Для понижения денежных расходов на отопление особые датчики либо терморегуляторы. Подобные конструкции используют для обустройства системы тёплого пола.

Резистивный обогревательный провод в процессе укладки не должен размещаться вблизи с другими нагревательными элементами. При несоблюдении данного требования возрастает возможность недлинного замыкания, в итоге которого нарушиться работоспособность всей системы.

Данная модель нагревательного провода может быть одножильной либо двухжильной. В процессе монтажа спецы предпочитают применять вторую разновидность изделия. Недочетом схожей модели считают его завышенную цена. В процессе монтажа одножильную модель подключают на два конца.

Двужильные изделия имеют специальную заглушку. На другом конце находится электрический шнур с железной вилкой, которую будут подключать к сети.

Резистивный провод запрещено резать. Дело в том, что нарушение оболочки нагревательного контура приведет к его неисправности. Если в процессе выбора заполучили объёмную бухту нагревательным кабелем, то его нужно вполне уложить.

• Саморегулирующийся кабель представляет собой металлополимерную матрицу.
• В ней провода в состоянии стремительно проводить ток, а пластмассовая оболочка медлительно греется. Снутри имеются два проводника.
• Главной особенностью данной конструкции считают ее способность без помощи других держать под контролем уровень термический энергии.
• Вот поэтому его отнесли к категории саморегулирующихся устройств.

Кабель имеет огромное количество преимуществ, которые заключаются в следующем:

• Изделия могут пересекаться вместе и не перегорать;
• Можно разрезать нагревательный элемент на несколько частей, но концы каждой нужно изолировать;
• Долгий срок эксплуатации. В среднем таковой провод может прослужить от 10 до 15 лет.

Основным недочетом схожей модели считают её высшую цена.

При использовании греющего кабеля для водопроводной сети, поверхность трубопровода советуют утеплить. Дело в том, что в процессе подогрева пригодится большой уровень мощности, которая повлечет за собой огромные расходы.

Варианты монтажа греющего кабеля

Греющий кабель для водопроводной сети рекомендуется укладывать снаружи либо снутри железной трубы. Для воплощения монтажа могут применять два метода. Какой-то из них предполагает внедрение моделей, созданный для поверхностной укладки, а другие для внутреннего монтирования.

Изделия для внутреннего подогрева должны соответствовать нескольким аспектам, которые заключаются в следующем:

• Оболочка проводника не должна в процессе нагревания выделять токсические соединения;
• Уровень электрической защиты должен быть не мене ip69;
• В конструкции должна находиться герметичная оконечная муфта.

Дабы заправить нагревательный элемент вовнутрь трубы, нужно пользоваться особым тройником. В одном из отводков находится сальник, с помощью которого удаётся умеренно распределить изделие снутри замкнутой системы.

Соединительная муфта должна размещаться в местах перехода между нагревающим элементом и электрическим проводником. Он должен размещаться за границами водопроводной трубы и сальника. Изделия не созданы для среды с высочайшей влажностью.

Особый тройник для проведения монтажа обогревающей системы обязан иметь несколько углов отвода. В итоге нагревательный элемент аккуратненько заправляют вовнутрь отопительной системы.

Как происходит внешний установка греющего кабеля

Для закрепления греющего кабеля на поверхности водопровода на поверхности изделия нужно применять особые фиксаторы, дозволяющие плотно закрепить провод.

• За ранее металлическую поверхность нужно очистить от следов ржавчины, пыли и грязищи.
• Повышенное внимание нужно уделить местам соединений, приобретенных при работе со сварочным аппаратом.
• На чистую железную поверхность раскладывают нагревательную деталь, а на расстоянии 30 см используют фиксаторы.
• Они представляют собой клейкую ленту с металлизированной основой. В некоторых случаях прибегают к использованию пластмассовых хомутов.

Если для нагревания применяют 2 либо 3 нити нагревательного элемента, то их укрепляют в нижней части трубы в области холодной зоны. Провода должны размещаться на определенном расстоянии друг от друга в параллельной плоскости.

Спецы нередко применяют спиральный метод монтажа. Укладывать греющий кабель нужно аккуратненько. Дело в том, что поверхность изделия не выносит извивов и резких движений.

Его советуют наматывать на специальную муфту. Во 2-м случае его закрепляют с маленькими провисаниями. В предстоящем их ликвидируют с помощью металлизированной ленты на липкой базе.

Если планируется обогревание пластмассовые трубы, то ее поверхность за ранее обклеивают металлизированным скотчем. Этот материал позволяет сделать лучше теплопроводимость, повысить эффективность в процессе нагрева.

Основным аспектам в процессе монтажа такового кабеля на поверхность водопровода считают наличие особых тройников, вентилей. В процессе укладки рекомендуется выполнить несколько петель в области фитингов.

Как избрать и подключить греющий кабель снаружи и снутри водопроводной трубы

Трубы, проложенные под землей, повсевременно находятся под воздействием низких температур. Дабы во время зимних заморозков водоснабжение не вышло из строя вдоль коммуникаций прокладывают нагревательную систему. Установка греющего кабеля для водопровода своими руками выполнить нетрудно, если придерживаться всех инструкций.

Для чего нужен греющий кабель

Некоторые люди считают, что если проложить трубы на достаточную глубину, то кабель можно не применять. Температура грунта на глубине 1,5-1,7 м составляет +2…-4°C, и если водопровод либо канализационную систему утеплить, то они не замерзнут. При всем этом многофункциональные характеристики труб будут нарушены, если участок является заболоченным либо размещен неподалеку от водоема, так как во время таяния снегов их будет повсевременно затапливать водой. С греющей системой и правильной термоизоляцией укладку труб можно делать на глубине 0,5 м.

Конструкция и методы использования

Механизм работы кабеля заключается в проигрывании тепла методом преобразования его из электроэнергии. Кабель воспринимает электричество и передает его на трубу, предотвращая тем замерзание воды снутри. Защита от замерзания труб делится на некоторое количество видов, которые созданы для подогрева не только лишь водопроводных и канализационных труб, но и для водостоков и резервуаров. Они имеют различные технические свойства и используются снаружи труб и под землей. Конструктивные особенности кабеля:

1. Кабель состоит из одной либо нескольких жил, которые находятся снутри него. Их изготавливают из сплавов, имеющих высшую сопротивляемость к электрическому току. Объем удельного тепловыделения находится в зависимости от этого показателя. Чем выше сопротивление, тем он больше.
2. Внутренняя жила защищена оболочкой из полимера и дюралевым экраном. Время от времени ее оплетают медной проволокой.
3. Все внутренние детали закрыты внешней оболочкой. Она сделана из крепкого материала ПВХ, который обладает водостойкими качествами и не разрушается под воздействием ультрафиолетовых лучей.

Зависимо от производителя состав кабеля может изменяться.

Виды нагревательного кабеля для водопровода

Нагревательный кабель делится на 2 вида, любой из которых применяется в различных областях. Он может быть саморегулируемым либо резистивным. Саморегулирующую модель применяют на длинноватых водопроводах. Короткие трубы с сечением менее 40 мм в поперечнике обогревают резистивными моделями.

Читайте также: Как верно соединить медный и дюралевый провода?

Резистивный

Кабель работает по следующей схеме подключения: ток проходит по внутренним жилам провода и нагревает его, выделяя огромное количество тепла. Высочайший показатель тепловыделения выходит благодаря большенному сопротивлению и наибольшей силе тока. Можно приобрести провод, который выделяет тепло по всей длине в одинаковых пропорциях. Эти модели имеют неизменное сопротивление. Что необходимо знать при подключении провода:

1. Одножильный. Дабы обогреть кровельный водосток либо обустроить теплый пол, используют отопительный контур по типу «замкнутого». Для этого применяют провода с одной жилой. Подключение одножильного провода похоже на петлю. Провод обкручивают по трубе, а его концы подключают к электричеству. Дабы утеплить водопровод, используют наружный тип подключения и провод укладывают по обе стороны от него.
2. Двухжильный. Если нужно выполнить внутреннюю укладку, то применяют двухжильный провод. Он состоит из 2-ух жил: нагревающей и подающей энергию. Провод прокладывают вдоль водопровода, подключив один его конец к электричеству. При помощи тройников и уплотнителей двухжильные провода можно прокладывать снутри трубы.

Это дешевый, надежный провод, который имеет большой срок службы (15 лет). Его недочеты: стандартная длина, мощность всегда однообразная и ее нельзя регулировать. Из-за 1-го перегоревшего участка придется поменять весь кабель. Если 2 кабеля будут находиться неподалеку друг от друга либо пересекаться, то они перегорят. Установив термостат с датчиками, система без помощи других будет отключаться и врубаться. Энергия отключится, если температура достигнет +7°C. Если она опустится до +2°C, нагрев автоматом включится.

Саморегулируемый

Функциональный саморегулируемый кабель применяют для канализационных магистралей, водопроводных систем и подогрева кровельных конструкций. Его многофункциональные способности — объем подающего тепла и уровень мощности регулируются без помощи других. Нагревание провода происходит без помощи других после того, как температура достигнет контрольной точки. Если ассоциировать его с резистивным аналогом, изоляционные слои у проводов однообразные, а нагревательные матрицы различные. Механизм работы:

1. Зависимо от сопротивления саморегулирующего кабеля проводник способен изменять силу тока в наименьшую либо огромную сторону.
2. Когда сопротивление возрастает, сила тока начинает снижаться, тем сводя к минимуму мощность.
3. При охлаждении провода происходит снижение сопротивления. Сила тока увеличивается, запуская нагревательный процесс.

Читайте также: Как закрепить провода силового кабеля на стенке — все методы

Если заавтоматизировать систему терморегулятором, то зависимо от температурных критерий на улице она без помощи других будет держать под контролем процесс включения и выключения.

Главные технические свойства при выборе

Выбор наибольшей длины саморегулирующего кабеля находится в зависимости от размера обогреваемого участка и поперечника труб. Также учитывают, до какой наибольшей температуры промерзает грунт. Сколько потребляет греющий кабель электроэнергии, это находится в зависимости от его мощности и до какой температуры греется. Мощность греющего кабеля выбирают зависимо от поперечника трубы. Изделия мощностью 10 Вт/м применяют для труб до 2,5 см в поперечнике. Трубы поперечником 2,5-4 см обогревают моделями 16 Вт/м. Модели с 24 Вт/м созданы для труб поперечником 4-6 см. При покупке кабеля учитывают:

• мощность изделия;
• температурный класс;
• вид наружной изоляции;
• оснастку защитной оплеткой;
• производителя.

Большой популярностью пользуются изделия забугорных компаний Devi, Nelson, Raychem и Ensto. Также зарекомендовали себя изделия русской компании ССТ (Теплолюкс).

Методы укладки

Прокладку греющего кабеля делают 2-мя методами. Внешний метод — это намотка его на трубу либо прокладка вдоль нее. Внутренний — заводят провод вовнутрь трубы, дабы предупредить замерзание водопровода. Соединение греющего кабеля делают по схеме подключения.

Линейный установка

При монтаже нагревательного кабеля линейным методом, фиксацию делают при помощи пластмассовых либо стекловолоконных держателей. Их устанавливают с интервалом 0,3 м друг от друга. Железные крепления не применяют. Если трубы находятся в земле, то размещение провода делают с маленьким смещением. Нельзя его укладывать ровно понизу либо вверху.

Спиральный установка

Для труб среднего и огромного поперечника применяют спиральный установка. Провод накручивают на трубу витками с равномерным интервалом. Интервал витков уменьшают, если некий из участка трубы сильно промерзает. Хотя таковой установка и просит огромного расхода материала, но он обеспечивает наибольший контакт между трубой и проводом.

Внутренний установка

Установка греющего кабеля для водопровода внутренним методом подходит только для маленьких труб поперечником выше 0,4 см. Провод будет препятствовать прохождению воды, если его установить в трубу наименьшего поперечника. Также будет трудно выполнить установка в водопровод большой длины. В трубах с вертикальным расположением провод протягивают при помощи тройника и уплотнительной муфты.
