Установка греющего кабеля своими руками

Очень принципиально, дабы подача воды в личном доме либо на даче осуществлялась без перебоев, независимо от времени года. В особенности животрепещуще это по отношению к зимнему периоду, когда на улице трещат морозы. Невзирая на то, что трубы всегда укладываются ниже уровня вымерзания, часто обнаруживаются слабенькие места и трубы промерзают. Избавиться от вымерзания в схожих критериях не так просто, потому приходится ждать потепления. Дабы этого не случилось, на участках, где трубы заводятся в дом, водопроводные трубы прогревают и теплоизолируют. Обычно, пользуются особым подогревающим кабелем.

Типы греющих кабелей для обогрева труб

Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, зависимо от величины сопротивления и силы тока. Их особенность состоит в том, что подобные кабели всегда выделяют однообразное количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда однообразное количество электроэнергии. Дабы как-то сберегать, приходится устанавливать датчики температуры и терморегуляторы.

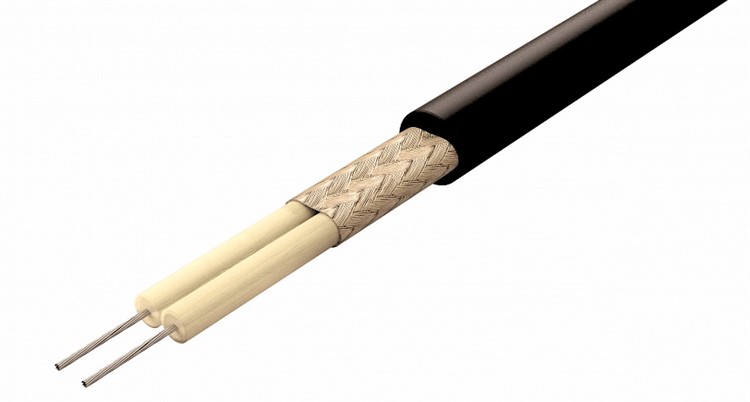

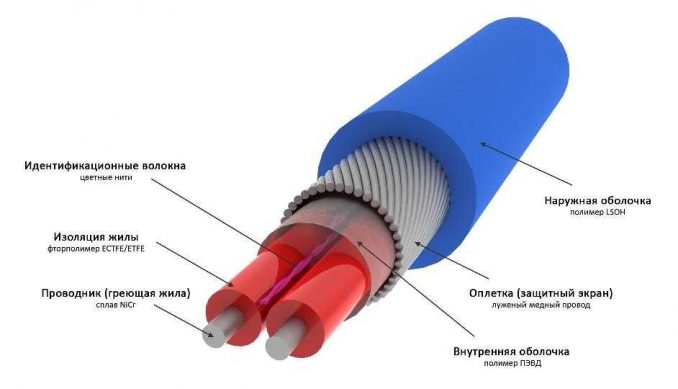

Строение резистивного кабеля

Разработка укладки резистивных кабелей имеет некоторые особенности. Во-1-х, проводники не должны размещаться близко один от другого, а тем паче – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-2-х, есть одножильные и двухжильные кабели, о чем необходимо непременно знать. И самое главное – их нельзя разрезать, так как после схожей операции они работать не будут, потому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.

Одножильные кабели подключаются к сети 220 V обоими концами, что время от времени не удобно, а у двухжильных кабелей с одной стороны размещается заглушка, а с другой стороны электрическая вилка на 220 V.

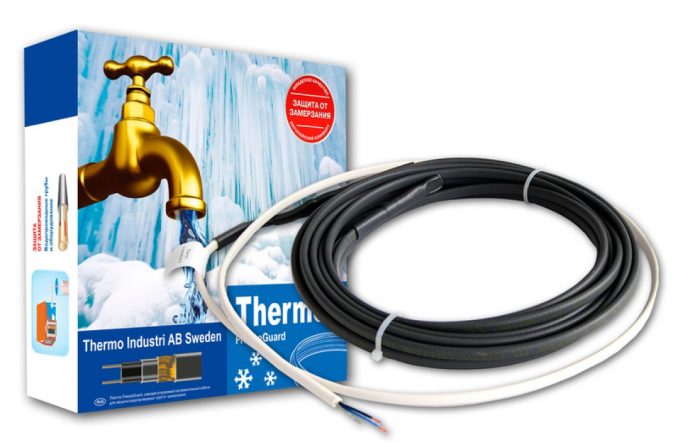

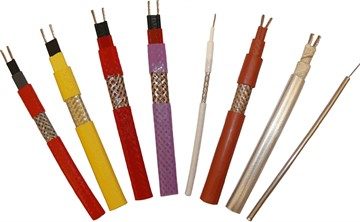

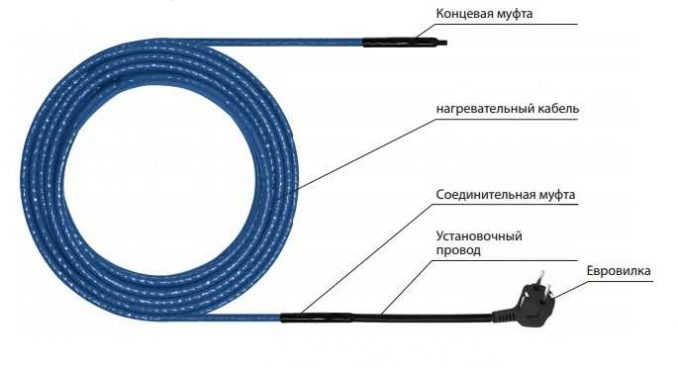

Приблизительно в таком виде продают нагревательные кабели для водопровода

У саморегулирующихся кабелей устройство совершенно другое, так как их базу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а нагревается конкретно матрица, при этом данный полимер имеет достаточно увлекательное свойство: чем больше матрица греется, тем меньше тепла она выделяет. При остывании напротив, матрица начинает наращивать количество выделяемого тепла. Из-за таких параметров, кабель и именуется саморегулирующим.

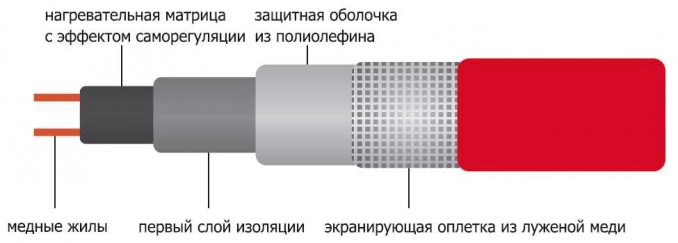

Строение саморегулирующего кабеля

Подобные изделия характеризуются вблизи положительных данных:

• Методы укладки могут быть разными.
• Их можно отрезать.

Другими словами, саморегулирующийся кабель более удобный, невзирая на высшую цена. При всем этом необходимо подчеркнуть, что срок службы схожих кабелей для обогрева водопроводных труб довольно впечатляющий (10 лет), если его верно эксплуатировать.

На заметку! Невзирая на тип применяемого кабеля для обогрева, трубопровод придется кропотливо утеплить. Если этого не выполнить, то на обогрев водопровода будет уходить значимая мощность, потому об эффективности не может быть и речи.

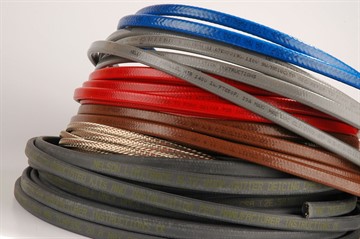

Саморегулирующийся греющий кабель http://elektrokhv.ru/

Методы монтажа

Существует два варианта монтажа подогревающего кабеля: его укладывают или снаружи, или снутри трубы. В связи с этим, выпускается некоторое количество видов кабелей, зависимо от метода установки. О методе установки можно выяснить из технической документации на изделие.

Установка снутри трубы

В случае монтажа снутри трубы, устройство должно соответствовать некоторым аспектам:

• Изделие не должно выделять вредных компонент.
• Владеть высочайшей степенью электрической защиты.
• Герметичная конструкция оконечной муфты.

При разводке трубопровода, следует предугадать участок для установки обогревающего элемента. Обычно, на конце участка устанавливается тройник и в один из его отводов устанавливается кабель средством специального герметичного устройства – сальника, который непременно должен быть в комплекте.

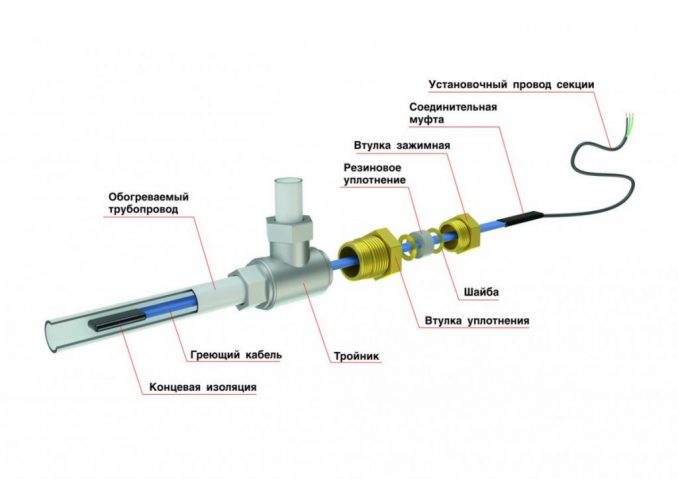

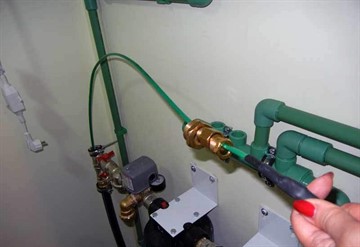

Пример установки греющего кабеля вовнутрь трубы через сальник

Следует направить внимание на тот факт, что соединительная муфта не предназначается для эксплуатации во увлажненной среде, потому она должна находиться за пределами трубы.

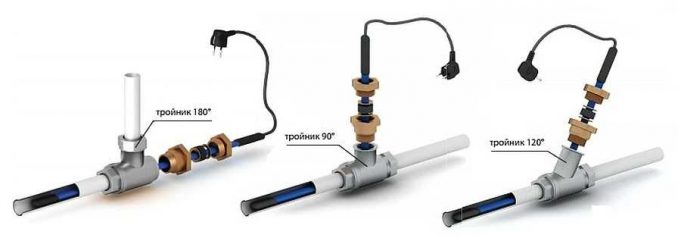

Виды тройников для монтажа греющего кабеля снутри водопровода

Установка снаружи трубы

Схожий метод монтажа также включает некоторые особенности. Во-1-х, перед монтажом трубы очищаются от пыли, грязищи, ржавчины, следов сварки и т.д. Во-2-х, крепление должно осуществляться так, дабы греющий кабель плотно прилегал к поверхности трубы. Следует направить внимание на то, дабы на поверхности не было частей, которые бы смогли разрушить нагревающий кабель. После укладки, кабель фиксируется через каждые 30 см при помощи особых хомутов либо специальной склейкой ленты.

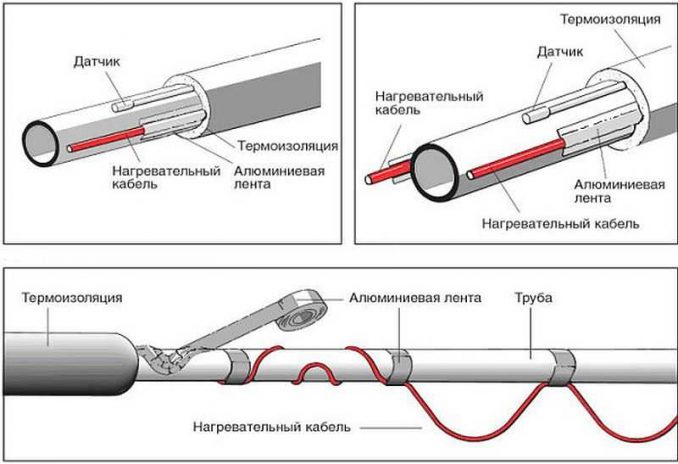

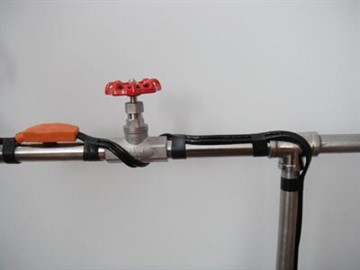

Методы закрепления греющего кабеля на трубе

При использовании одной либо 2-ух кабелей, их укрепляют в самом низу, где более холодная зона. При параллельном укладывании следует выдерживать определенное расстояние, что в особенности принципиально для резистивных нагревателей.

Существует очередной метод монтажа – формирование спирали. Следует также напомнить, что такие кабели не предназначаются для формирования резких извивов, потому с ними следует работать довольно аккуратненько. Дабы избежать резких извивов, лучше пользоваться такими советами: кабель наматывается на трубу равномерно, по мере разматывания бухты либо крепится снизу трубы с провисом, как обозначено на нижней картинке, после этого он дополнительно натягивается и крепится при помощи металлизированной липкой ленты.

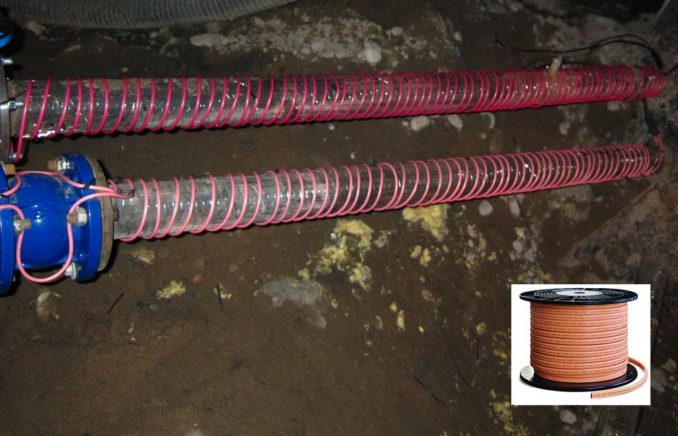

Намотка в виде спирали

При обогреве водопроводной трубы из пластика, на трубу поначалу клеится металлизированный скотч, который увеличивает эффективность системы за счет неплохой теплопроводимости. Обычно, тройники, вентили и другая фурнитура просит больше тепла для подогрева, потому в таких местах лучше выполнить несколько излишних петель. В любом случае необходимо держать под контролем радиусы извива кабеля.

Методы утепления

Процесс подогрева трубопроводов сопровождается процессом образования конденсата, потому любые теплоизоляторы, вроде минеральной ваты, не годятся. При намокании эти виды теплоизолятора значительно теряют свои свойства. Если после намокания таковой теплоизолятор к тому же промерзнет, то после размерзания можно запамятовать о таком методе утепления вообщем.

Не стоит забывать о том, что обычно водопроводные трубы просто закапываются в землю без их прокладки в особых канализационных каналах. Многие виды теплоизоляторов сжимаются, в итоге чего они теряют свои главные свойства. Подобные виды теплоизоляторов также не рекомендуется использовать невзирая на то, что они не страшатся воды. Если применяется специально проложенный канал, то возможно обойтись обыденным поролоном. В неприятном случае будет нужно утепление с защитным кожухом. Как вариант, поверх теплоизолятора можно надеть жесткую трубу в виде пластмассовой канализационной.

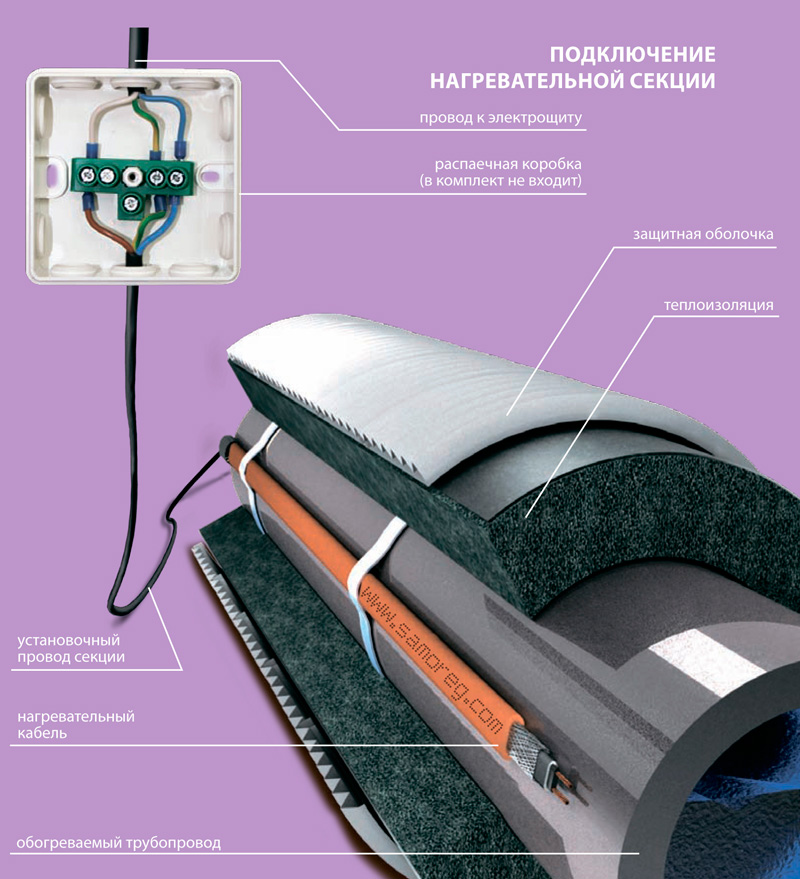

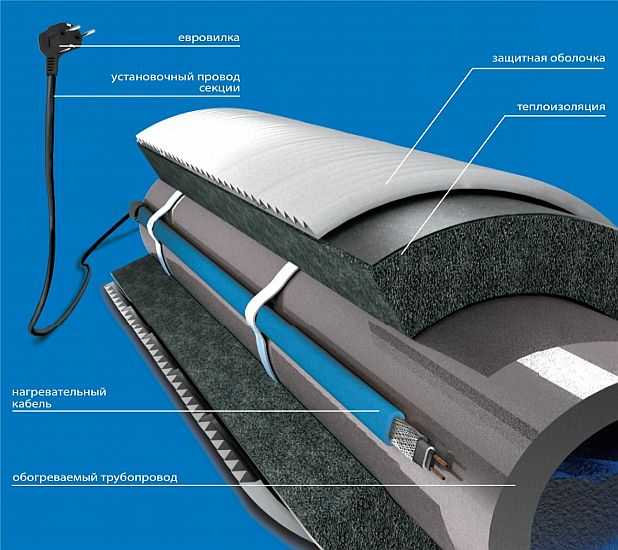

Пример утепления водопроводной трубы с нагревательным кабелем

Существует очередной вид теплоизоляционного материала – пенополистирол, который сформован в виде фрагментов труб. Его еще именуют скорлупой. Обладает красивыми теплоизоляционными показателями, также устойчивостью против воды. Не считая этого, он способен противостоять некоторым видам нагрузок.

Выбор мощности подогревающего кабеля

Выбор мощности находится в зависимости от ряда причин, таких как природные условия, метод прокладки труб, поперечник труб, наличие теплоизолятора, метод обогрева и т.д. В любом случае, каждый производитель разрабатывает таблицы, по которым можно просто найти длину кабеля на 1 метр трубы. При всем этом для каждой мощности кабеля имеются свои таблицы.

Как указывает практика, в средней полосе Рф на подогрев 1 метра трубы изнутри, расходуется до 10 Вт мощности, а снаружи практически в 2 раза больше. Обычно, расчеты привязаны к определенному слою теплоизолятора, при всем этом, чем холоднее регион, тем толще слой теплоизолятора.

Установка греющего кабеля: как подключить своими руками?

До возникновения нагревательных кабельных систем лед на крыше либо, к примеру, на крыльце представлял суровую делему.

Сейчас об этом можно запамятовать, если только система установлена по всем правилам.

Как подключить греющий кабель — об этом рассказывается в данной статье.

Что собой представляет?

Изделие смотрится так же, как обыденный токопроводящий кабель, только его жилы выполнены из материала с высочайшим электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную либо дюралевую экранирующую оплетку и дальше — в полимерную изоляцию.

Почему нужно применять кабельные нагреватели?

Многие находящиеся снаружи протяженные конструкции подвержены образованию льда с последующим появлением аварийной ситуации:

1. карнизы крыш. Наледи и сосули портят кровельное покрытие, а при падении небезопасны для находящихся понизу людей;
2. водосточная система. Оледенение вызывает деформацию либо обрыв желобов, также нарушается отвод воды;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, сточная канава, остальные трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном оледенении конструкция разрушается (вода при замерзании расширяется).

С помощью греющих кабелей устраивают полы с обогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не угрожает протечками.

Существует несколько типов нагревателей.

Нерегулируемый

Нередко еще именуют резистивным, но это некорректно: резистивностью владеют все греющие кабели. Нерегулируемый — самый обычной тип. Жилы выполнены из сплава с высочайшим сопротивлением, к примеру, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая цена.

Недочеты:

• при нарушении теплоотвода (перехлест жил или участок нагревателя кое-чем прикрыт) либо при потеплении кабель перегорает;
• его нельзя укорачивать: это приведет к понижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
• для включения и выключения нужна термостат либо роль человека.

Нерегулируемые делятся на два вида:

1. 1-жильные. Имеют суровые недочеты. Во-1-х, они являются источником электромагнитного поля и поэтому не подходят для «теплых полов», дорожек, крылец и иных объектов, с которыми контактируют люди. Во-2-х, подключаются с обоих концов, поэтому контур донагреватель подключается с 1-го конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со обилием нагревательных проволочек между ними. В отличие от предшествующего, его можно резать: так как проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление увеличивается.

Саморегулирующийся

Также содержит в себе две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Плюсы:

1. неосуществим перегрев. Нагревшиеся участки перестают пропускать ток, другими словами практически отключаются;
2. экономичность. При нагревании кабель понижает выработку тепла или совсем отключается, даже если на это не было команды от термостата. При этом каждый участок работает с той теплоотдачей, которая нужна в данном месте;
3. возможность резать нагреватель.

Недочет — высочайшая цена.

Греющий кабель выпускают не только лишь в бухтах, но и в виде так именуемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного резвее осуществляется устройство «теплого пола» и иных площадок с обогревом.

Установка

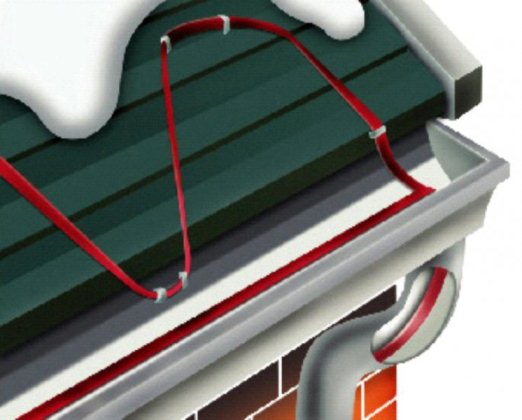

На карнизе кабель укладывают зигзагом и фиксируют особыми клипсами, приклеенными к кровельному покрытию. Для подогрева водосточного желоба нагреватель кладут вовнутрь и укрепляют особыми пластмассовыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, укрепляют в верхней ее части. Если в строении несколько этажей, нагреватель укрепляют к металлической проволоке, по другому он оборвется под своим весом. На дорожке, крыльце либо полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель располагают снаружи либо снутри.

При наружном подогреве линию укладывают поверх трубы одним из следующих методов:

• в виде 1-го либо нескольких прямых отрезков под трубой;
• под трубой извилисто;
• наматывают на трубу спиралью с равным шагом.

Кабель укрепляют пластмассовыми хомутами либо стекловолоконной самоклейкой, потом утепляют трубу теплоизолятором в виде гибких матов либо скорлуп. Некоторые производители указывают определенный материал теплоизолятора и при несоблюдении этого пт аннотации отказывают в гарантийном обслуживании.

При использовании жестких теплоизоляторов, к примеру, пенополистирола, место прохода кабеля через теплоизолятор герметизируют особыми втулками. Поверх теплоизолятора наматывают дюралевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать дюралевый скотч.

Внутренний подогрев применяется на маленьких участках трубопровода поперечником более 40 мм — при отсутствии доступа снаружи. Применяется особая разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают через отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Производить подключение после сборки будет труднее.

Подключение

Подключение производят в таком порядке:

1. конец кабеля высвобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, дабы высвободить концы токопроводящих жил;
4. зачищают концы жил провода, применяемого для подключения к сети;

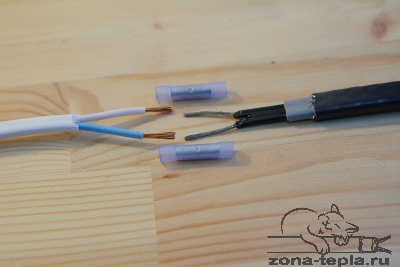

5. методом опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) либо с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Схема

Для питания кабельной системы подогрева от щита прокладывают отдельный провод, защищаемый своими автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.

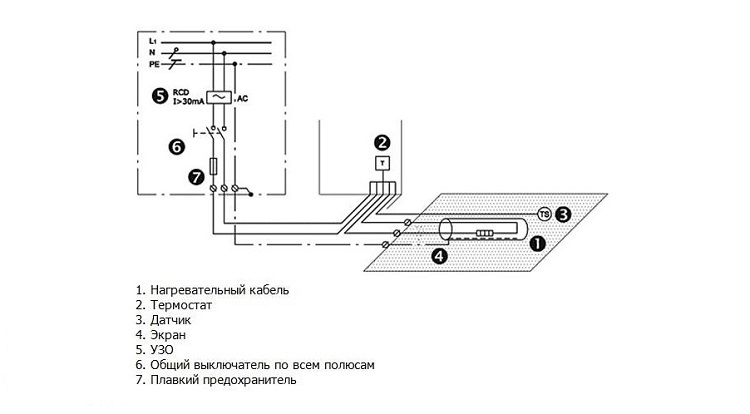

Схема подключения греющего кабеля

Все контакты терморегулирующего блока обычно имеют обозначения. В неприятном случае их предназначение уточняют в аннотации.

Видео по теме

Как подключить греющий кабель к сети своими руками:

Верно смонтированный греющий кабель освободит от огромного количества морок и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: издержки окупятся за счет экономии на ремонте и понижения энергозатрат.

Установка греющего, саморегулирующегося кабеля для подогрева труб

Дабы спасти трубы от замерзания их необходимо непременно подогревать. Для этого применяется очень обычной и сравнимо дешевенький метод. Вдоль них прокладывается нагревательный кабель. Таким способом можно обогреть:

• Канализационные трубы.
• Водопровод с технической и питьевой водой.

На рынке можно повстречать сильно много видов. Но самыми хорошими качествами обладает саморегулирующийся. Для его работы не нужна установка дополнительного терморегулятора. Он отлично прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель легко, можно не вызывать спеца, а всю работы выполнить своими руками.

Подготовка

До того как начать устанавливать КСО нужна учитывать все работы, которые

проводятся с трубопроводами:

• Изоляция.
• Подводка электричества.
• Инструментальные работы.

До того как начинать установка нужно окончить установку всех инструментов, и провести испытание трубопровода под огромным давлением.

Где размещается кабель

Он может быть смонтирован несколькими методами:

• Вдоль поверхности трубы.
• Спиралью.

Последний вариант выбирается только когда трудно отыскать определенный тип.

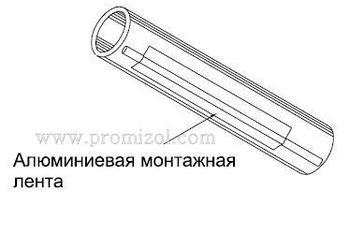

Линейный установка

При прокладке вдоль трубы, он должен находиться в ее нижнем отделе. Таким макаром, исключаются механические повреждения.

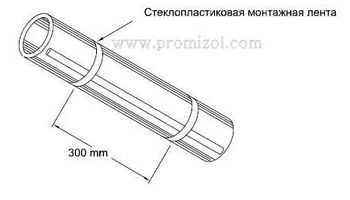

Спиральная установка

Когда приходится создавать спиральную установку, намного возрастает и расход. Расчет проводится по определенной формуле:

Требуемое количество кабеля = общая длина трубы x спиральный фактор.

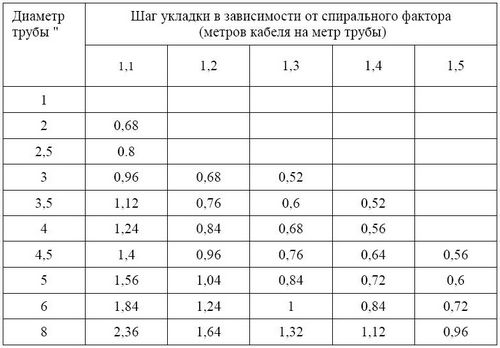

Величина шага спирали определяется по таблице, в какой учитывается поперечник трубы.

Виды фиксации

КСО обычно закрепляется на трубе несколькими методами:

• Стекловолоконной лентой, с склейкой поверхностью.
• Дюралевой полосой.

Не считая того, вероятна установка пластмассовых хомутов. Но нужно соблюдать определенные условия. Допустимая температура нагрева хомута должна быть выше температуры нагрева кабеля и трубопровода. Нужно выдерживать расстояние около 300 мм и плотно закрепить.

Полезные советы

Дабы не вышло повреждение, нельзя укреплять:

• Металлической полосой.
• Проволокой.
• Виниловой лентой.
• Скотчем.

Клейкая лента из алюминия применяется только, если так предвидено проектом. Почти всегда ее устанавливают на пластмассовых трубах, дабы преодолеть теплоизоляционный эффект, исходящий от пластика.

Схема подключения греющего кабеля

Подключить КСО довольно легко. Необходимо подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец нужно отлично изолировать, дабы не вышло соприкосновение токопроводящих жил.

Если есть заземление, оно обязано иметь специальную оплетку.

Метод подключения находится в зависимости от нескольких причин:

• Где он будет установлен.
• Имеющиеся инструменты.
• Наличие расходных материалов.

Схема подключения для любого метода имеет однообразный вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Непременно изолируется обратный конец.

Токопроводящие жилы должны быть накрепко защищены от контакта между собой.

Если греющий шнур оснащен заземляющий экраном, его нужно заземлить. В случае невозможности заземления, экран просто подрезают.

Более тщательно о подключении можно поглядеть на веб-сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Подключение к сети другой метод

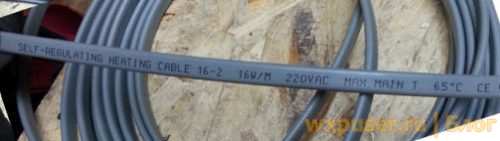

Взяли вот таковой кабель:

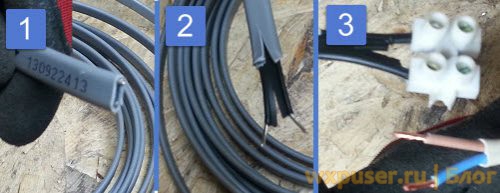

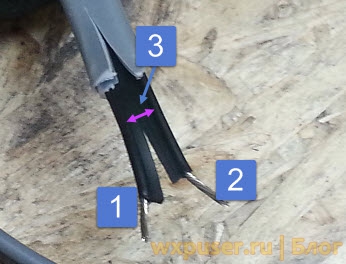

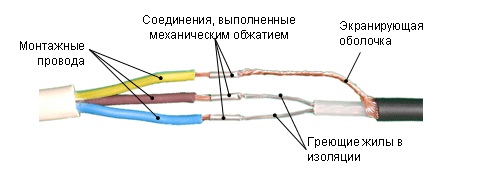

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

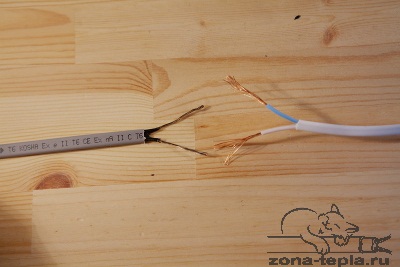

1. Так смотреться конец.
2. Зачистил.

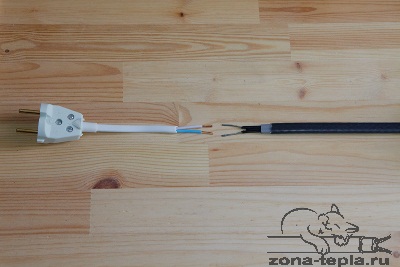

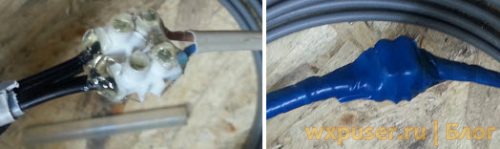

3. При помощи вот такового клемника соединил с проводом.

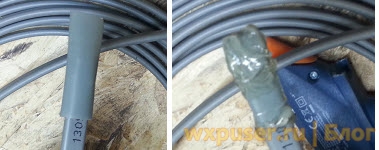

Обратную сторону нужно заизолировать. Перемыкать жилы воспрещается. И нужно смотреть дабы они не перемыкались в хоть какой среде. Для этого можно приобрести специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все выполнить и без помощи других из средств находящихся под рукой, таких как термоусадочная трубка и термопистолет.

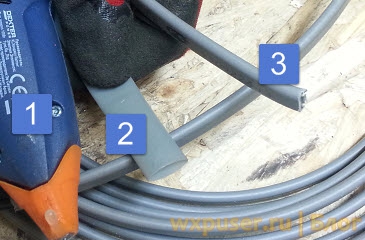

1. Термопистолет.
2. Термоусадочная трубка.
3. Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же функцию можно сделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

В какой зоне устанавливают

Хоть какой участок оледенения необходимо оборудовать нагревательным кабелем. В желобах водостоков нужна мощность более 300 Вт из расчета 1-го квадратного метра.

Для нагрева водосточных труб, монтируют сразу 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в границах 250-300 Вт, на один квадратный метр. Установка осуществляется вверху и понизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

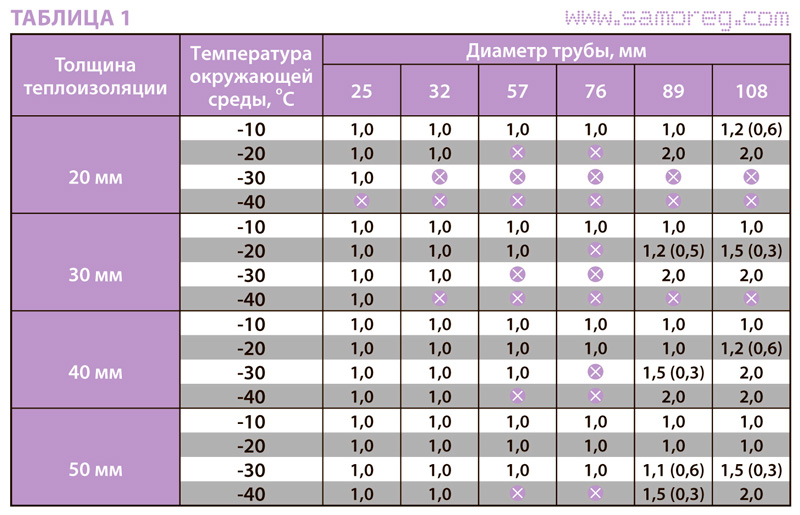

Таблица 1 (для железных трубопроводов).

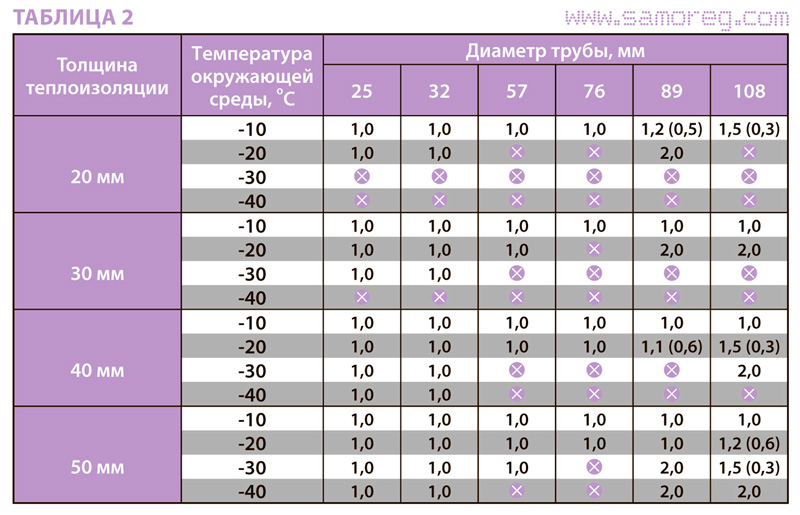

Таблица 2 (для пластмассовых трубопроводов).

Принципиально:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно разрушить.
• Трубопровод непременно необходимо делать теплоизолированным.
• В таблицах указана длина, который нужно уложить на 1 м трубы. В тех случаях, когда нужна навить, в скобках приведен шаг укладки в метрах.
• Для тех поперечников труб, где значения расхода не указаны, нужно применять теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для термоизоляции теплопроводимостью менее 0,05 Вт/(м*К).

Советы и советы

При прокладке будьте внимательны. Это даст возможность избежать возникновения некоторых заморочек.

Нельзя скручивать провода между собой. Произойдет куцее замыкание.

Полимер темного цвета, окружающий токонесущие жилы непременно необходимо заизолировать. Он проводит ток, потому считается проводником и просит соответственного дела.

Электрические соединения всей системы непременно обязаны иметь неплохую изоляцию, дабы предупредить искрение, также исключить появления пожара.

Хоть какое электрическое соединение для греющего кабеля должно быть накрепко защищено от попадания воды.

Воспрещается воспользоваться им, если температура его нагрева добивается наибольшего значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура нужно поменять его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, нужно устанавливать только спец кабель, имеющий особые комплектующие. К схожим условиям относятся некоторые отрасли индустрии:

• Хим.
• Нефтехимическая.
• Угольная.

Для них инсталлируются особые кабеля, разрешенные для применения в данной области.

Если установить несоответствующее оборудование, вероятен взрыв либо сильный пожар.
