"Самрег" либо саморегулирующий кабель предназначен для подогрева труб от замерзания в них воды. Их цепляют впритирку к трубам снаружи (либо снутри труб), теплоизолируют, и включают в сеть тогда и они греют трубы и не дают воде замерзнуть в них.
Свойства
То что «самрег» саморегулирующий кабель – дешёвая реклама. Андрей проверил один из наилучших кабелей Nelson LT при t=0оС и при t=10оС разница по потребляемой мощности всего 15%.
Т.е. — при повышении температуры (воды) до того значения, когда греть уже издавна не надо (плюс 10оС), кабель продолжает греть и глупо растрачивает как ресурс кабеля (а эти кабели далековато не вечны), так и электроэнергию (всего только на 15% меньше, чем при нуле). Андрей исследовал свойства и некоторых других греющих кабелей ("самрегов") — они принципно не отличаются.
Выводы
К хоть какому греющему кабелю нужно ставить дополнительные подсистемы отключения, к примеру — термореле (они же — "термодатчики").
Ниже участник форума «Дом и Дача» Андрей скажет, как верно собирать греющие системы для водопровода
Если греющий кабель для водопровода устанавливать поверх трубы, идущей из земли в дом, то его замена, при выходе из строя, преобразуется в огромную делему. Даже если эта неувязка решается просто (к примеру, кабелем снутри обогреваемой трубы), то надежность этой системы (в особенности в морозы) все равно имеет очень высочайший ценность.
Зимой 2009-2010 годов у большого числа людей позамерзали водопроводы. Потому в качестве собственной цели он воспринимает наивысшую долговечность греющей системы.
Сами греющие кабели имеют ограниченную долговечность, потому если их включать как можно пореже, то срок их жизни соответственно возрастет. Расход электроэнергии тоже имеет значение (в особенности при повсевременно включенном нагреве).
Основная идея
Если температура трубы близка к t воды в скважине либо колодце, то это означает, что ее и греть нет смысла, а точнее даже вредоносно. Потому температура отключения кабеля должна быть чуток меньше зимней (самой низкой) температуры воды в Вашей скважине/колодце.
Как выполнить "правильную" систему подогрева трубы
Зимой (в самый мороз) вода в скважине либо колодце имеет температуру t. Примем ее для наглядности равной — 5 градусам. Берем высококачественный, долговременный греющий кабель (непринципиально — "самрег" либо нет, главное — срок его жизни и довольно огромное количество включений-отключений), кладем его вдоль трубы как положено. Туда же, впритирку к трубе в самом холодном ее месте (может быть это — на нижней четверти расстояния между землей и полом дома) устанавливаем датчик термореле, а на самом термореле (находящемся в доме) устанавливаем t включения 2-3 градуса и t отключения 3-4 градуса.

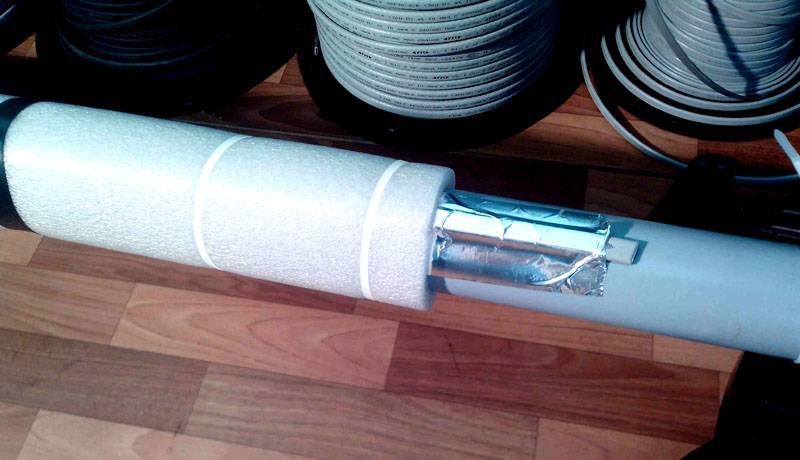

Теплоизолируем всю трубу (совместно с датчиком) теплоизолятором шириной более 20мм (вообще-то, чем больше, тем лучше для Вашего кошелька в дальнейшем). И верно подключаем все это к сети 220В.
Вышел более сбалансированный вариант обогреваемой трубы по аспектам расхода электричества и ресурса кабеля. При использовании внутреннего греющего кабеля принципно ничего не изменяется.
Если же применять кабель без термореле (в том числе — "самрег"), то в итоге — перерасход, как энергии, так и ресурса кабеля. При этом — во много раз по сопоставлению с описанным выше способом.
О выборе мощности греющего кабеля
С этим Андрей не разбирался, но если делать все "верно", то по его воззрению на мощности сберегать практически глупо. Если кабель монтировать вовнутрь трубы, то для её подогрева полностью хватает — 10 Вт/м, а если снаружи, то — 17 Вт/м.
О термореле и термодатчике
В эталоне нужен маленький герметичный датчик с вынесенным в дом цифровым термореле. Если не брать в расчет надежность, то тут совершенно подошли бы: термореле ТР-35М, либо — терморегулятор TSTAB. Оба рассчитаны под DIN-рейку.
Как не нужно делать
- Не нужно, к примеру, использовать "Резистивный кабель Nelson EasyHeat" для подогрева трубы, идущей из скважины либо колодца в дом. Почему? Так как тут кабель отключится только при +13 градусах. А в скважинах таковой высочайшей температуры, по воззрению Андрея вообщем никогда не бывает. Это значит, что кабель будет включен всегда! А отключение его вручную, к примеру, весной угрожает риском заморозить трубу холодной ночкой.
- Термодатчик не должен устанавливаться в конкретной близости от греющего кабеля, по другому система будет некорректно работать. Его нужно поставить с обратной от греющего кабеля стороны трубы, и аккуратненько теплоизолировать от греющего кабеля (но не от трубы).
- Нельзя применять теплоизолятор, который может промокнуть (вата), также нельзя дать земле сжимать теплоизолятор. В любом из 2-ух случаев он практически закончит утеплять. Можно применять, к примеру, вспененный целофан с одетой сверху жесткой трубой. К примеру, на трубу поперечником 30-50 мм одеваете штатный "чулок" и засовываете все это в канализационную трубу поперечником 110мм.
Контроль работоспособности системы
Наличие на термореле светодиода "нагрев" имеет принципиальное значение для контроля работы всей системы нагрева — морозным с утра зимой перед первым внедрением воды лампочка "нагрев" по идее должна пылать, а после применения не малеханького объема воды, может быть, погаснет на некоторое время. Это означает, что система работает верно.
Также, временно меняя температуры включения-отключения термореле ("подгоняя" их под t трубы) можно следить за включением/ отключением данного индикатора.
Андрей утверждает, что его теорию подтверждает восьмилетняя практика применения системы.
Расположено участником форума «Дом и Дача» Андрей
Редактор: Адамов Роман
Зимняя защита для водопровода: саморегулирующий греющий кабель
Российские зимы иногда бывают так жестоки, что леденеет сточная канава и водопроводная система. При всем этом не просто прекращается водоснабжение дома, последствия могут быть еще печальнее. Трубы может порвать льдом и придется прокладывать все коммуникации поновой. Надежный и экономный метод предупредить катастрофу – применять саморегулирующий греющий кабель для водопровода. Этот легкий метод подогрева сохранит систему даже в критериях последнего севера. Как работает устройство, его виды и главные принципы установки – в этом материале.
Термическое устройство поможет поправить огрехи строителей в прокладке коммуникаций
Читайте в статье
Для каких целей понадобится саморегулирующий греющий кабель для водопровода и принцип его деяния
Нагревательный кабель для водопровода – это особенный вид провода, способного поменять свою температуру, ориентируясь на окружающий его термический режим. Чем холоднее становится труба, тем посильнее греется провод.
Где используют систему
Согревающие саморегулируемые кабели для водопровода используют при монтаже кровли, полов, карнизов, водопровода и канализации. Существует три сферы использования этого устройства:
- в личном жилищном строительстве для подогрева инженерных сетей;
- в коммерческом секторе для согревания труб и систем тушения пожара;
- на промышленных предприятиях, работающих в грозных погодных критериях.

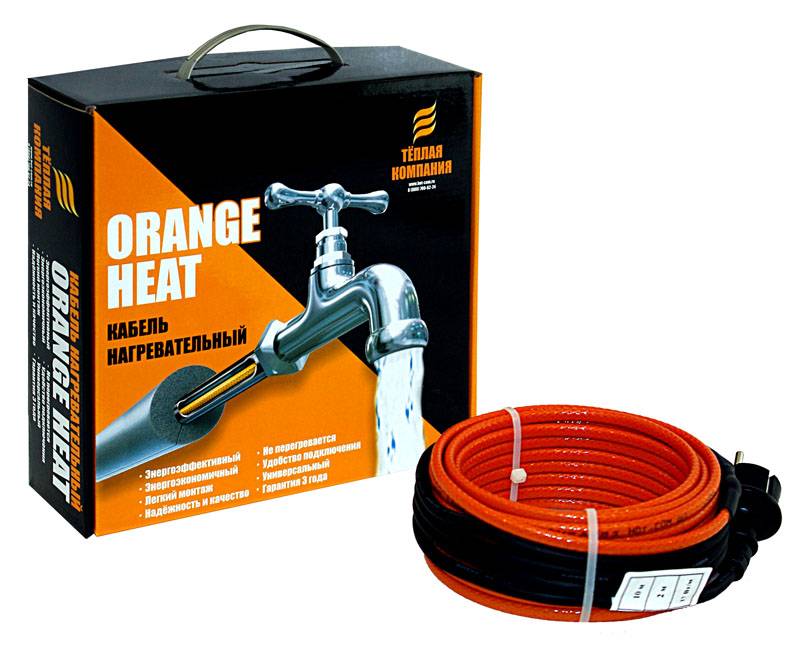

В продаже можно отыскать готовые комплекты для подогрева труб

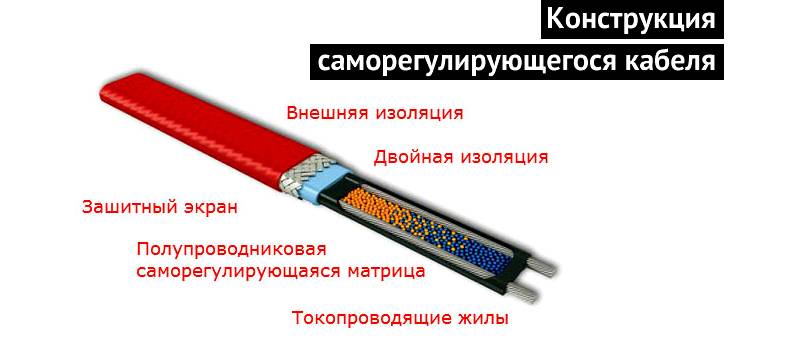

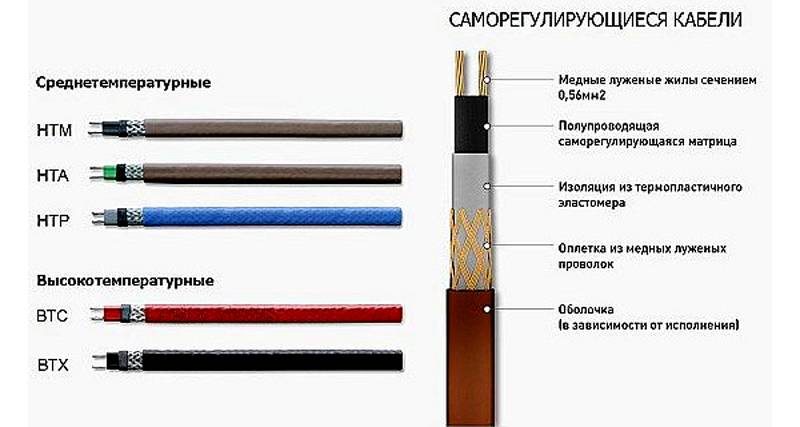

Как устроен устройство
- жилы из меди, осуществляющие напряжение во всей протяжённости устройства;
- матрица подогрева, регулирующая температуру и нагревающая кабель;
- несколько слоев изолятора;
- железный экран, предохраняющий провод от случайного нарушения целостности и помех. На этот экран подводится заземление;
- защитный внешний слой.
Мультислойная структура провода не восприимчива к наружному воздействию и имеет длительный период эксплуатации.
Работа саморегулирующегося нагревательного кабеля похожа на действие резистивной проводки. Чем больше греется проводник, тем посильнее возрастает сопротивление и напротив, с снижением силы электротока понижается мощность.

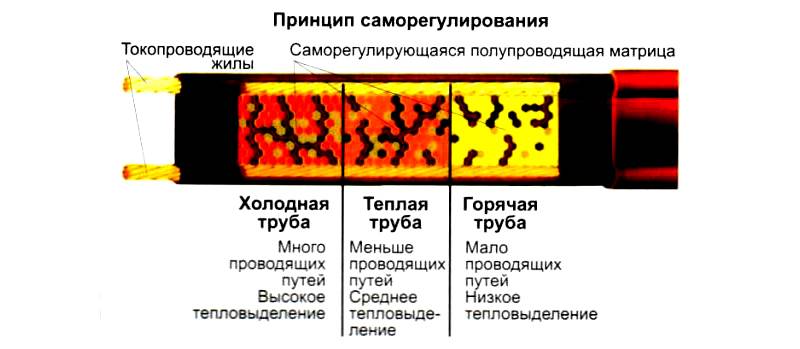

Матрица в сердцевине устройства регулирует проводимость устройства.
Так происходит саморегуляция устройства зависимо от температуры окружающей среды
Плюсы и минусы устройства
Как хоть какой устройство, греющий провод имеет свои достоинства и недочеты. О первых необходимо знать, а со вторыми биться при помощи грамотной установки и правильной эксплуатации:
| Плюсы | Описание |
| Равномерный прогрев | Кабель греется по всей протяженности, прогрев равномерный и постепенный. |
| Надежность | Элементы системы устойчивы к неожиданным перепадам напряжения в сети. Несколько степеней защиты предупреждают перегрев даже при нахлёсте. |
| Экономичность | Расход электроэнергии для таковой системы сравнимо невысок, к тому же экономия получается из-за саморегулировки. |
| Отсутствие ограничений по длине | Обогреватель отлично работает вне зависимости от протяжённости. |
| Отсутствие необходимости в обслуживании | Устройство автономно и фактически не просит ухода, не считая случаев механического повреждения. |
| Простота монтажа | Установить шнур снутри либо снаружи трубы можно своими силами, не привлекая наёмных профессионалов. |
| Минусы | Описание |
| Цена | Вправду, цены на подобные устройства высоки, но стоит сопоставить эти расходы с вероятной подменой всех коммуникаций после их повреждения и выполнить верный вывод. |

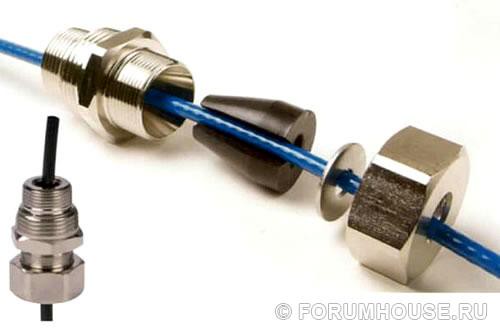

| Необходимость закупки дополнительных материалов | Для монтажа нужно докупать изоляционные муфты, переходники и сальники. |
Потратив в один прекрасный момент средства на установку обогревателя, вы навечно перестанете испытывать беспокойство при падении температуры по ту сторону окна
Виды обогревающих кабелей
Согревающий провод имеет несколько разновидностей:

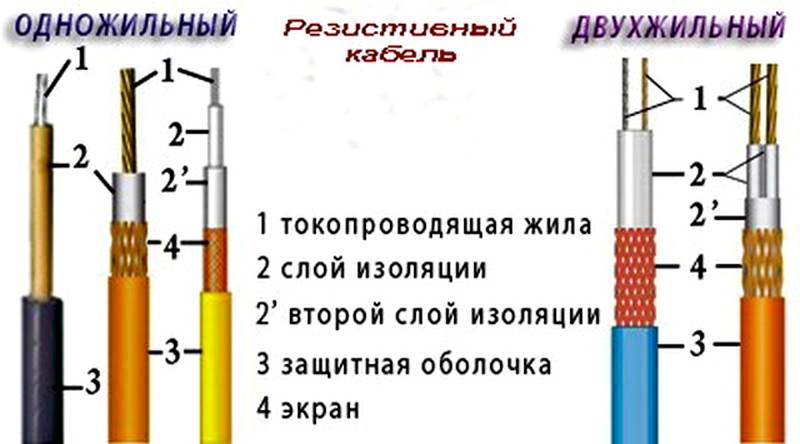

- Резистивный – с проводниками тока, являющимися нагревательными элементами. Этот греющий провод имеет определённую длину, которую нельзя снижать.
- Зональная конструкция имеет параллельные проводники, обмотанные проволокой с огромным сопротивлением. Нагревание происходит от взаимодействия обмотки и жилы.
- Кабель с саморегулирующейся системой. Сдержит полупроводниковую матрицу, реагирующую на конфигурации температурного режима вне кабеля.
Виды саморегулирующегося обогревателя
1-ые два вида кабеля используются для обустройства тёплых полов и прогрева инженерных коммуникаций. Зональные и резистивные кабели можно применять для подогрева труб поперечником менее 4 см. Саморегулируемый шнур будет дороже, но такая система окупается резвее других видов.
Статья по теме:
Кабель для подогрева водопроводной трубы. Кабель применяют для предотвращения вымерзания системы водоснабжения. Как его верно избрать, дабы решить намеченную цель без излишних издержек и проблем, об этом мы подробнее побеседуем в статье.
Как высчитать длину и мощность саморегулирующегося греющего кабеля для подогрева труб
В каждом варианте установки устройства есть свои особенности. Существует два метода размещения провода: снаружи и снутри трубы. Внешний установка вероятен при прокладке инженерных сетей. Если трубы уже находятся в грунте, остаётся применить только внутреннюю прокладку и применять провод с саморегулированием.
Принципиально! Снутри водопроводных труб можно применять только кабель с покрытием из пищевого пластика.
Снаружи можно устанавливать обогреватели любого из трёх типов, но они не должны быть сильнее 17 Вт
Что необходимо знать для расчётов:
- Р провода (указывается на его боковой стороне);
- габариты трубы;
- вид теплоизолятора;
- перепады температуры в районе проживания.
Формула смотрится следующим образома:
Длина кабеля = Коэффициент припаса х длину труб х теплоотдачи / Р провода

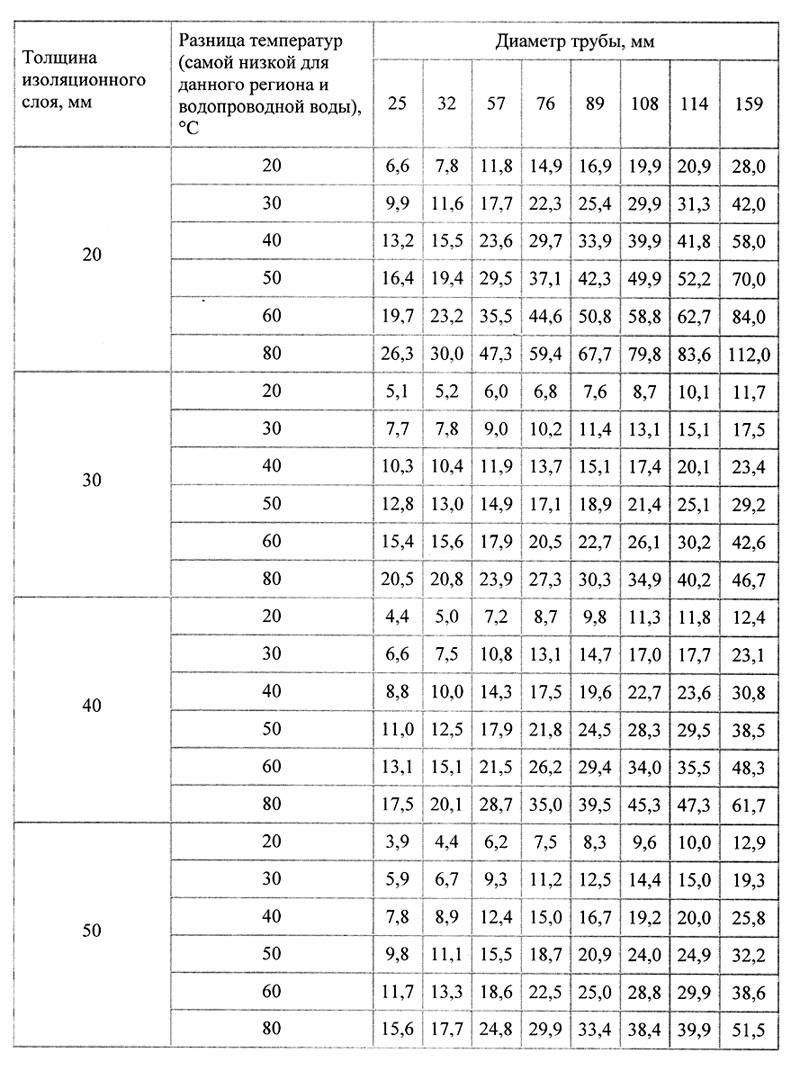

Таблица теплопотерь для расчёта

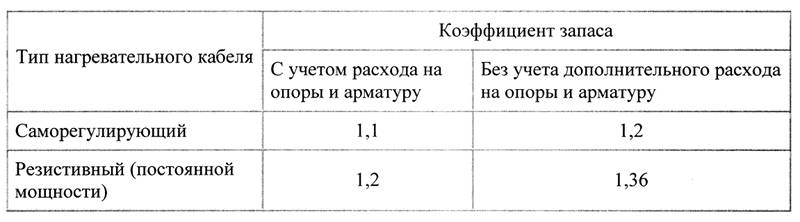

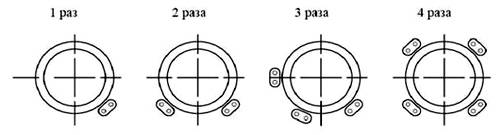

Таблица коэффициента припаса
За ранее можно произвести расчёты, исходя из характеристик мощности: D до 25 мм – 10 Вт на метр, до 40 – 16 Вт, до 60 – 24 Вт, до 80 – 30 Вт, выше этого показателя – 40 Ватт на метр.
Если располагать кабель снаружи водопровода, можно прирастить подогрев с помощью различного расположения:
- параллельного (подходит для тонких труб);
- змеевидного (стремительно греет трубы);

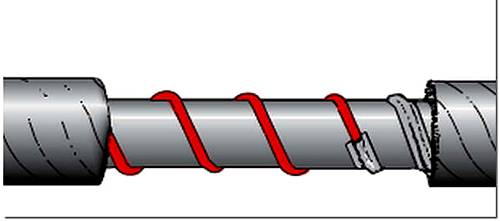

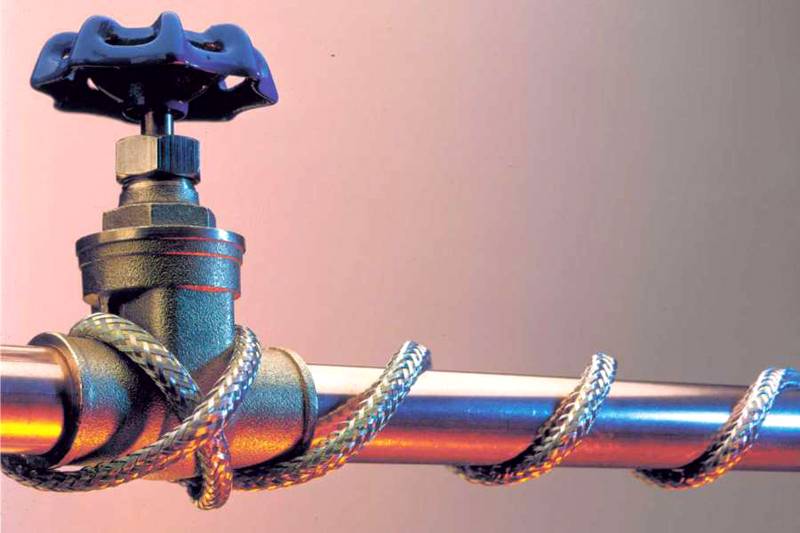

- спиральной намотки (применяется для стабилизации температуры).
Цены на материалы
Цены на самогреющие кабели для водопровода зависят от мощности. Разглядим цена комплекта для подогрева труб на примере продукции компании «Теплолюкс»:

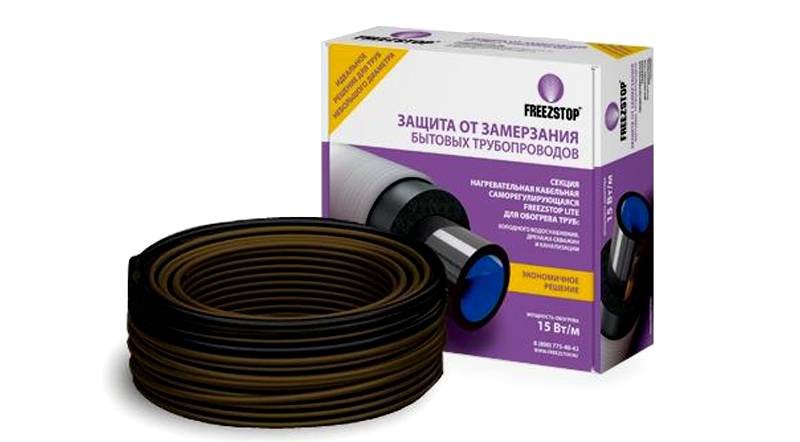

Набор Freezstop Lite-15
Как подключить греющий кабель снутри и снаружи коммуникаций
Закрепление проводки поверх трубы может быть исключительно в процессе прокладки сетей. Если сети уже находятся под толщей грунта, задумайтесь, стоит тратиться на раскопки либо лучше применять 2-ой, внутренний вариант.
Внешний установка

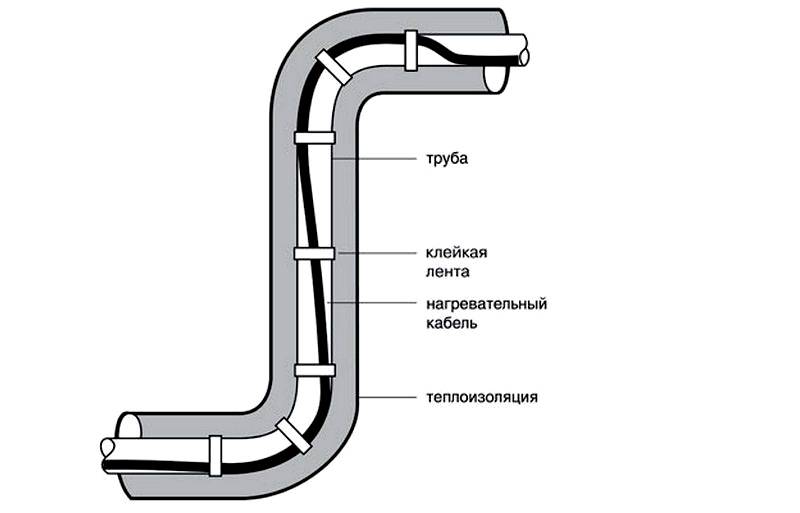

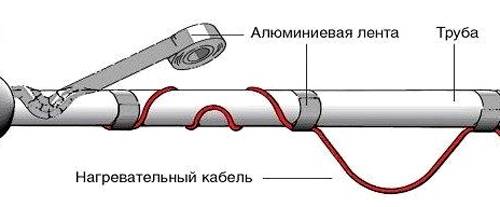

При внешнем расположении греющего провода крепление происходит с помощью дюралевого скотча. Он не только лишь крепко прижмёт кабель к трубе, но и выступит в качестве дополнительного теплоизолятора.

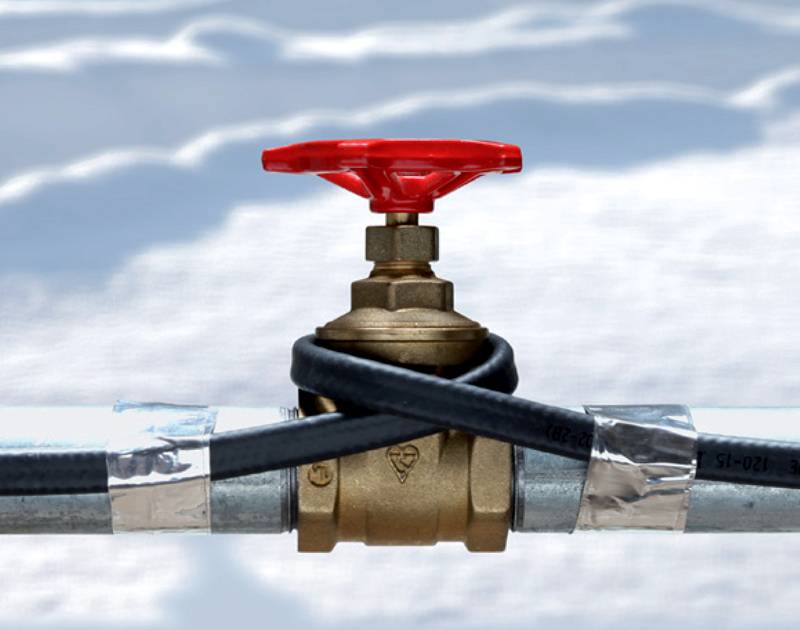

В угловых поворотах трубы провод располагают по внешнему краю, дабы не перегибать жилы
Есть несколько вариантов намотки, разглядим их подробнее:
Совет! При спиральном накручивании в недоступных местах применяют следующий приём: наматывают петли большенными витками и позже заворачивают их в оборотную сторону.
