Установка греющего кабеля для водопровода своими руками

В зимнее время от длительных морозов иногда случается деформация либо разрыв труб водопроводной канализации. Дабы это предупредить будет нужно приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить хоть какой человек своими руками. Для этого довольно будет знать только несколько аспектов, как подключить греющий кабель, без услуг спеца.

Что такое греющий кабель

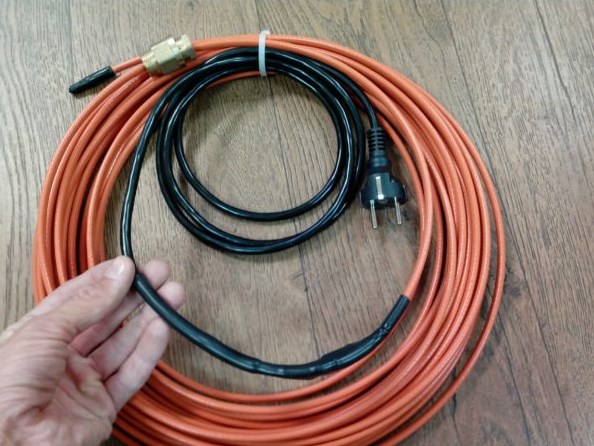

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию конвертирует в термическую. Делаются такие провода по специальной технологии, которая делает устройство герметичным, неопасным и устойчивым к разным нехорошим наружным факторам. Отличительной особенностью устройства считается то, что для принципа его работы не нужна дополнительное оборудование. Дабы обогреть трубы и предупредить их размораживание, довольно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодня потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному выполнению они делятся на следующие виды:

• резистивный провод;
• саморегулирующий кабель .

Каждый вид отличается между собой не только лишь строением, но и эксплуатационными свойствами.

Резистивные проводники

Эти изделия числятся самыми дешевенькими на потребительском рынке. Разъясняется это тем, что данные проводки имеют более ординарную конструкцию. Строение этих кабелей состоит из одной либо 2-ух медных жил, которые защищены изоляционной и теплостойкой оболочкой. Соответствующей чертой резистивных проводов состоит в том, что они всегда выделяют одну температуру тепла. Поэтому, в независимости от окружающей среды и внешней температуры, эти изделия для подогрева труб будут работать на всю мощность, что приведет к безосновательным переплатам по электроэнергии.

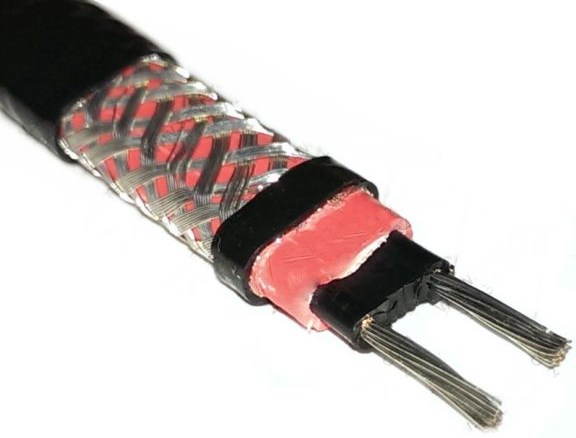

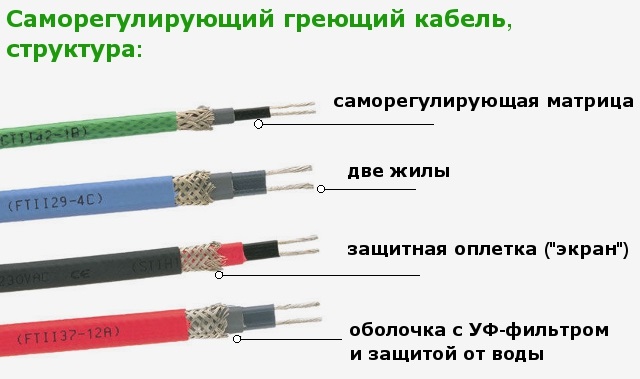

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая сделана из гибкого полупроводникового материала. Гибкая матрица находится между 2-мя лужеными жилами, которые защищены изолирующей оплеткой и наружной оболочкой.

Механизм работы данного изделия состоит в том, что он без помощи других регулирует температуру тепла на определенных участках трубопровода. Кроме этого, если внешняя окружающая температура увеличивается, саморегулирующийся греющий провод меняет свою мощность, тем потребляя наименьшее количество электроэнергии.

Стоит направить внимание: На потребительском рынке саморегулирующая проводка имеет самую высшую стоимость. Но при ее использовании можно существенно сберечь на расходах по электроэнергии.

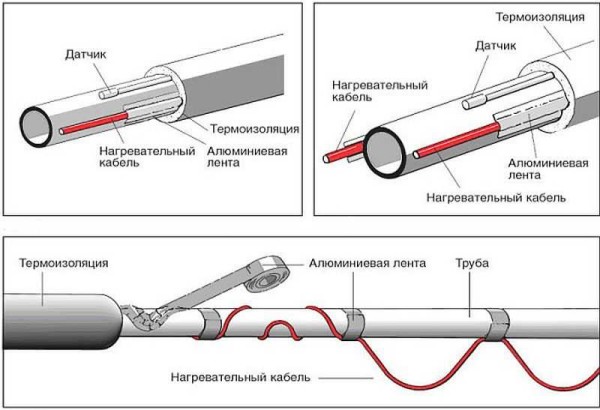

Методы укладки

Установка установки нагревательного кабеля может быть выполнен с внешней либо внутренней стороны трубопровода. Внешний метод делится на линейную и спиральную укладку.

Линейный установка

По отзывам профессионалов, линейный метод укладки считается самым комфортным. В данном случае нагревательный элемент протягивается вдоль всей трубы. При всем этом проводку непременно необходимо располагать с нижней стороны изделия, что дозволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше избрать дюралевый скотч. В данном случае повысится качество закрепления и теплопотеря проводника.

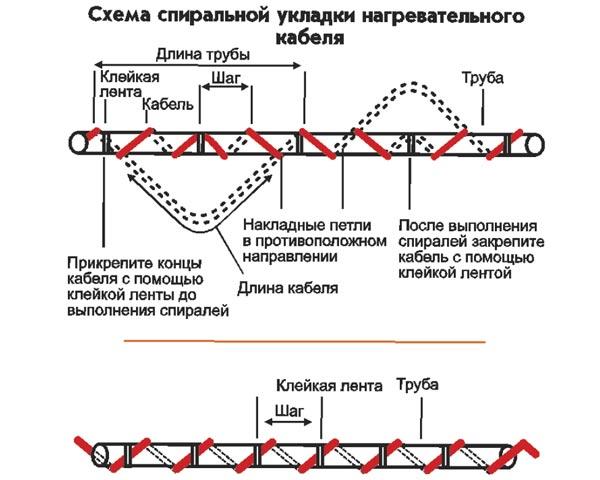

Спиральный установка

Этот метод монтажа просит особенной бдительности и аккуратности, по другому от резких и неоднократных извивов нагревательный кабель выйдет из рабочего строя. Улечся провод может впритирку к трубе либо с провисанием. В первом случае нагревательный элемент аккуратненько разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во 2-м варианте кабель спиральным методом укладывается так, дабы его нижняя часть провисала, а не прилегала к изделию.

Внутренний установка

Внутренний метод укладки КСО осуществляется изнутри трубы. В большинстве случаев этот вариант применяется в тех случаях, когда нет доступа к внешним сторонам водопровода. Для выполнения внутреннего монтажа пригодится в подходящем месте трубы установить тройник, через который протянуть кабель до проблемного участка. Потом сальниковый узел закрутить и герметизировать.

Как будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

Подключение к сети

Для того, дабы выполнить подключение КСО к электросети, потребуются провести подготовительные работы. Также дабы во время монтажа не появилось не предвиденных сложностей, будет нужно заблаговременно запастись необходимыми инструментами.

Набор инструментов и материалов

Перед тем как приступить к монтажу, стоит сходу направить свое внимание, что нагревающий кабель не подключается впрямую к электросети. Для этого поначалу его будет нужно соединить с холодным проводом, который будет служить электрическим проводником.

Итак, разглядим набор инструментов для выполнения обмуфтовки проводов:

• пассатижи;
• утконосы;
• бокорез;
• строительный ножик;
• устройства для зачистки концов провода;
• обжимные клещи.

Также будет нужно строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом просит четкой последовательности. Потому дабы не допустить ошибок, до работ необходимо пристально ознакомиться со следующей аннотацией.

Подготовка нагревающего кабеля:

1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратненько строительным ножиком снимается верхняя оболочка.
2. С помощью отвертки на проводе зачищается защитный экран, который потом сворачивается в жгут.
3. От края проводки на расстояние 3 см. удаляется матрица.
4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
5. На каждый электрический проводник надеваются термоусадочные трубки малеханького поперечника.
6. Токопроводящие жилы соединяются воединыжды большой термоусадочной трубкой.
7. Выполнив все деяния, делается обмуфтовка строительным феном.
8. Дальше каждый провод разводится в обратные стороны и с помощью утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При всем этом следя, дабы все гильзы были 1-го размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

1. Отмерив 3 см. от края на холодной проводки делается круговой и осевой надрез.
2. Освободив, таким макаром, жилы они зачищаются особым инвентарем.

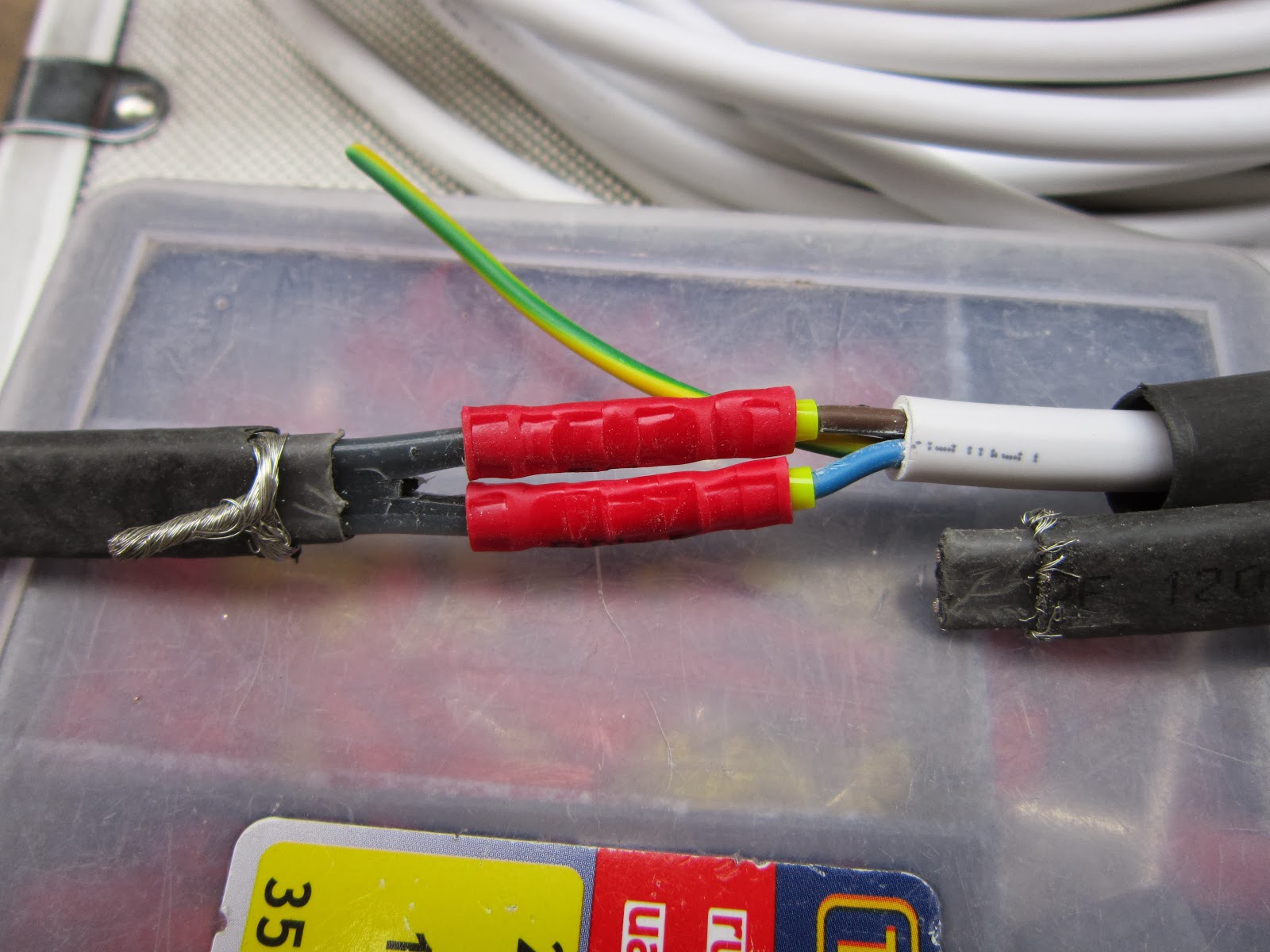

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Принципиально: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

Осуществив, таким макаром, оба соединения схема подключения одного провода будет более ординарна. Для этого довольно будет на конце холодного проводника установить вилку и включить ее в розетку.

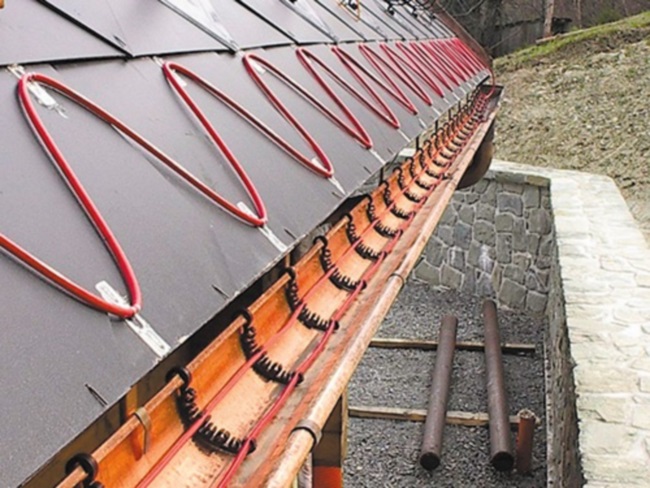

Так же может быть применять кабель для подогрева кровли

Как видно, разработка по укладке и подключению греющего кабеля не так сложна, как может показаться на 1-ый взор. При выполнении работ главное соблюдать всю последовательность монтажа, не запамятывая о точности и аккуратности.

Администратор Создатель статьи

Греющий кабель для водопровода снутри трубы: виды кабеля, особенности монтажа +Видео

Греющий кабель для водопровода снутри трубы. Греющий кабель для водопровода устанавливают снутри трубы для поддержания хорошей температуры системы. Провод содействует сохранению бесперебойной работы трубопроводной сети в холодное время суток и зимой.

Как избрать греющий кабель для водопровода и установить его своими руками, разглядим ниже.

Как работает греющий внутренний кабель

На вид кабель похож на обыденный провод, данным методом утепляют трубы в холодных русских регионах. Кабель обустроен сопротивлением, потому через железный проводник проходит ток, который его нагревает.

Внимание! Температуру нагрева кабеля регулируют при помощи силы проходящего тока. Если наращивать сопротивление, то и температура прогрева будет повышаться.

Электрокабель имеет внешнюю гидроизоляцию, так как имеет конкретный контакт с водой. Как внутренняя температура водопроводной трубы добивается 5 градусов выше ноля, нужно включать электрокабель. Сопротивление в кабеле начинает расти с снижением температуры воздуха, не давая транспортируемой воды замерзнуть.

Кабель имеет различные характеристики длины, что позволяет использовать его для прогрева всего водопровода или его части. Дабы установить саморегулирующийся кабель снутри трубы своими руками, необходимо знать особенности, которые учитывают при выборе провода, и изучить аннотацию по монтажу.

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

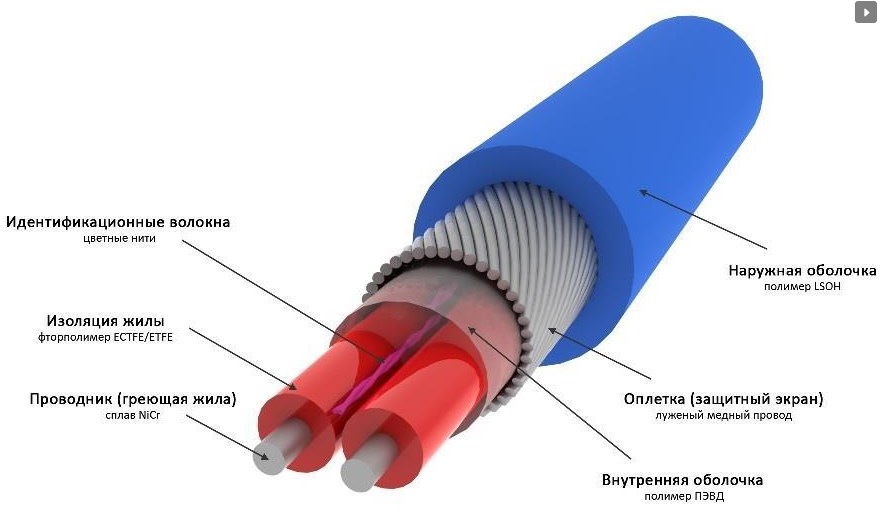

Греющий кабель в разрезе состоит из:

• железного нагревающего проводника.
• жилы, изолированные утепляющим ПВХ.
• внутренняя изоляция выполнена при помощи фторопласта.
• экраны из медной сетки, в какой находятся проводники.
• изоляция снаружи состоит из термоизоляции ПВХ материала.

Изоляционный материал противоборствует воздействию воды, устойчив к завышенным показателям температуры, не подвержен воздействию вредной среды стоков. Материалы имеют допуск санпин, дабы употребляться в пищевых водопроводах, потому кабели разрешено прокладывать в системах с холодной водой.

Справка! Кабель имеет автоматический контроль над уровнем температуры снаружи трубы, потому именуется саморегулирующимся, меняет уровень нагрева зависимости от температурного режима.

Греющий кабель работает без контроля человека. Система автоматом закончит работать, если температура окружающей среды превзойдет установленные значения. Саморегуляция охраняет систему от перегрева, сберегая потребление электричества.

К плюсам греющего кабеля можно отнести:

Надежную и неопасную работу.
1. Простота монтажных работ, его эксплуатация.
2. Экономия электричества из-за автоматического контроля температуры.

Основным недочетом считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Виды греющего кабеля

Различают два типа электрокабеля зависимо от размещения относительно трубы: или снаружи, или снутри.

Внутренний кабель имеет два предназначения:

1. Использование в пищевой отрасли. Подразумевает, что провод покрыт при помощи пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер или полиолефин.
2. Использование в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не используют.

Кабели по механизму работы бывают:

1. Резистивные электрокабели бывают одножильные или двухжильные. Кабели нельзя отрезать до подходящей длины, провод имеет вилку, чтобы подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
2. Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры производит матрица, которая на автомате выключает систему прогрева по мере надобности. Кабель со интегрированной матрицей можно разрезать на нужные отрезки.

Аспекты, по которым выбирают кабель

Дабы без помощи других установить кабель в водопровод, нужно верно избрать изделие.

На какие аспекты стоит направить внимание:

1. Зачем предназначена трубопроводная сеть.
   Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, обязан иметь пищевое покрытие. Производители в аннотации указывают на эту особенность. Данный кабель имеет более высшую стоимость, ежели обыденные.
2. Разновидность провода, нужная длина изделия. До приобретения кабеля устанавливают участок для прогрева, дабы найти длину кабеля. От длины зависит также вид кабеля по принципу работу.

Резистивный кабель нельзя отрезать до нужной длины. Данный кабель имеет наименьшую стоимость, но более сложен для установки, имеет малый эксплуатационный срок.

Принципиально! Саморегулирующиеся кабели числятся более улучшенными, спецы советуют устанавливать в водопроводы данный тип электрокабеля. Он прекрасно подходит для бытовых трубопроводов.

Справка! Качество внутренней матрицы оказывает влияние на стоимость саморегулирующегося кабеля, и в то же время наращивает срок работы системы. Некоторые кабели могут прослужить до 20 лет, имея гарантийный срок до 3-х лет. Например, такими свойствами владеют кабели xLayder-EHL марки Caleo.

При покупке стоит уделять свое внимание на качество проводов, также сальников. При всем этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная. Она должна совпадать с сечением кабеля. Муфтовые соединения также нужно выбирать высококачественные, они должны стоить приблизительно столько же, сколько 5 метров кабеля.

Особенности монтажных работ саморегулирующегося кабеля

Для водопроводных труб советуют применять саморегулирующийся провод с наружной пищевой изоляцией.

Какие этапы во время установки следует выделять и соблюдать:

Приобретение нужных деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сходу нужно приобрести нужные элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть железная оплетка снутри, и наружняя изоляция из пищевых полимерных материалов.
Также может пригодиться наличие тройника, если его нету на участке монтажа, также УЗО в 10 миллиампер. Тройник нужен для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в нужном месте устанавливают тройник, через который продолжают установка системы.

Для подключения кабеля к электричеству, стоит выделить под него свою линию. Для подстраховки во время нарушения целостности оболочки, участок с кабелем оснащают системой заземления, также автоматическим выключателем.

Для обеспечения рабочих свойств кабеля следует:

1. Отменно выполнить заделку на концах.
2. Снабдить кабель проходным комплектом.

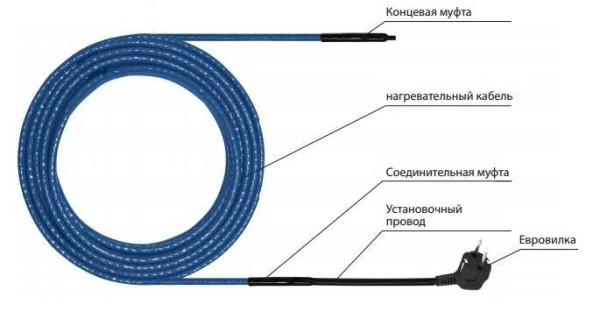

3. Греющий кабель соединить отрезком провода с вилкой.

Если кропотливо выполнить концевую заделку, означает, узел на участке будет иметь герметичное соединение. При всем этом клей для муфт, должен быть тоже высокого свойства.

Как соединить греющий и питающий кабели:

1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. При помощи них дальше делают заземление.
2. Удалить верхние оболочки с матрицы.
3. Жилы для проведения тока очищают от матрицы.
4. Надевают на кабели трубки термоусадочные.
5. Средством обжимной гильзы соединяют оба кабеля.
6. Делают изоляцию соединения кабелей при помощи термоусадочных трубок.
7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
8. Проводят полную изоляцию соединительного узла.

Как муфты для изоляции остынут, можно перебегать к следующему шагу.

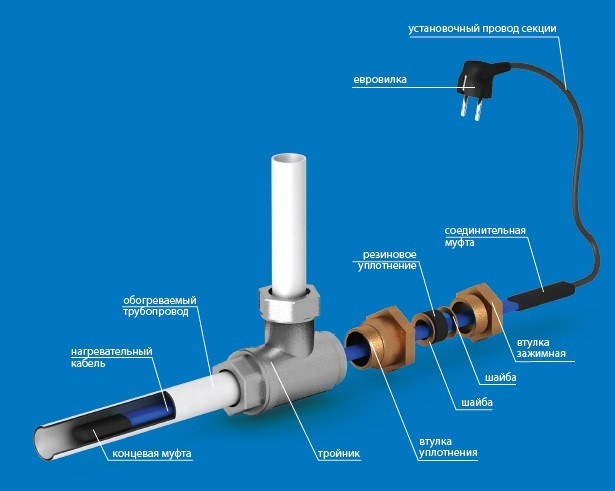

Установка кабеля снутри водопровода

Как верно ввести кабель в трубу:

Производить ввод провода при помощи тройника. По способности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить при помощи силы.
1. Начинают работу с тройника, когда введение кабеля завершилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
2. Для плотности установки используют проходку. Крепления туго затягивают, закручивая втулку для зажима поначалу вручную, дальше затягивают при помощи ключа.
3. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.
   Справка! Перед заключительным шагом герметизации входного отверстия, нужно убедиться, что муфта для соединения и проходка не соприкасаются.
4. Узел соединения греющего кабеля с питающим убирают от втулки, которая имеет внешнюю резьбу до 10 см.

Спецы категорически воспрещают проводить установка кабеля через запорные устройства.

Подведение кабеля к питанию

Для подключения к электроснабжению стоит выделить дополнительную линию, снаряженную системой заземления, что защитит от ударов тока всех жильцов. Дабы подвести кабель к питанию, нужно воткнуть в розетку евровилку, которой обеспечен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему по мере надобности.

Внимание! Кабель работает при температуре воды до 5 градусов выше ноля, если вода прогреется до пятнадцати градусов, то кабель отключится.

Срок эксплуатации системы укорачивается, если повсевременно включать и выключать кабель из розетки, таким макаром происходит сбой работы матрицы. Дабы сберечь расход электроэнергии, стоит предугадать внешнюю теплоизоляцию водопровода при помощи особых материалов. У саморегулирующегося кабеля, имеющего мощность метра в 10, 16 либо 24 Вт, протяженность греющей нити снутри провода может достигать 100 метров. Обычно, устанавливают кабели длиной менее 20 метров. Самыми распространенными размерами считают 5, 10 и 20 метров.

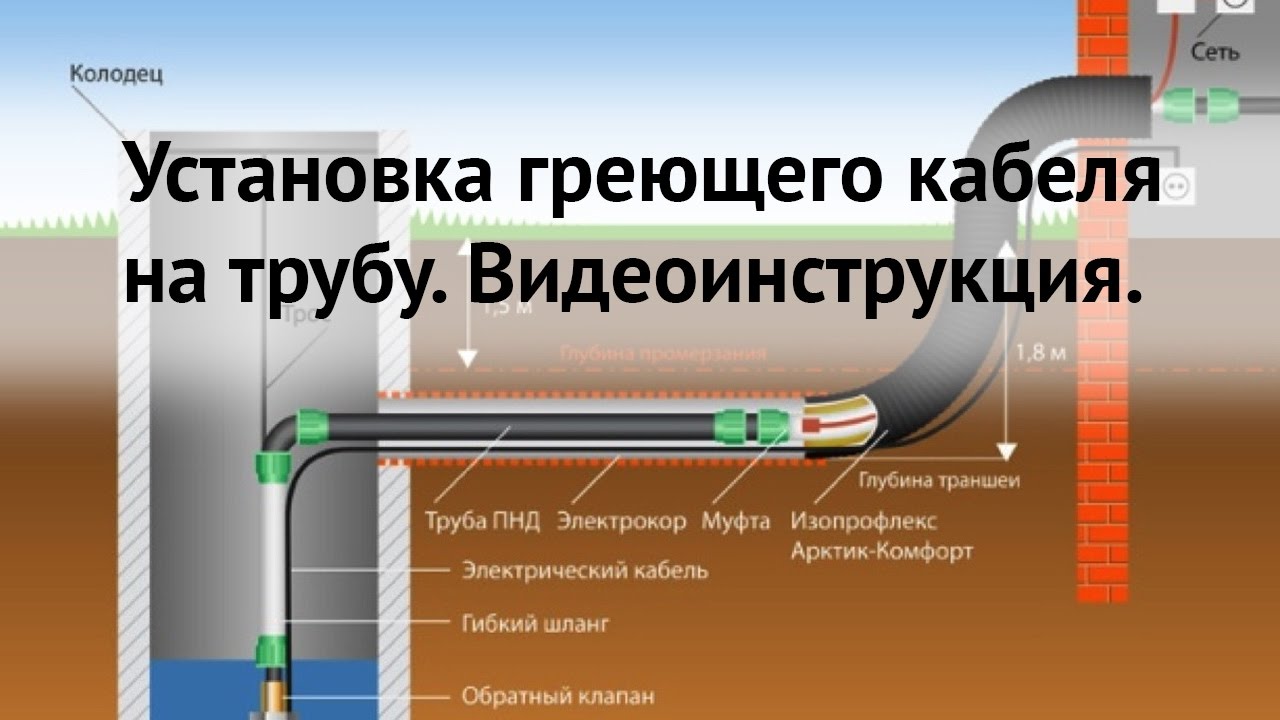

Видео: Установка греющего кабеля для обогрева водопровода своими руками
