Микроволновая печь ремонт своими руками

Микроволновка не врубается, так как кое-где произошел обрыв электрической цепи. Разглядим распространенные предпосылки отказа работы устройства, методы, как провести диагностику и отыскать проблемное место. Исходя из этого, определим, в каких случаях получится выполнить ремонт своими руками, а в каких – придется обратиться в сервис.

Механизм работы микроволновки

Дабы осознать, почему микроволновка не врубается, поначалу необходимо разобраться в принципе ее работы – познание схемы облегчит поиск неисправности. Независимо от бренда (Самсунг, LG, Panasonic, Gorenje и остальные), все печи СВЧ имеют однообразные главные узлы: трансформатор, конденсатор, магнетрон, панель управления и мотор для вращения подносом.

Как работает микроволновая печь:

Ток из бытовой сети 220 V поступает на трансформатор через блок управления с дросселем.
За счет сил электромагнитной индукции между 2-мя обмотками напряжение увеличивается до 2000-2500 V.
Через конденсатор с высоковольтным диодиком напряжение передается на магнетрон и возбуждает его. Конденсатор нужен для усиления мощности трансформатора, по этому печь СВЧ работает на 750-900 Вт.
Магнетрон делает излучение с частотой 2.4 ГГц, влияя на молекулы воды в продуктах. Волны посылаются вниз камеры, но, за счет герметичной конструкции с отражателями, распределяются по всей площади.
Молекулы начинают двигаться, от чего появляется трение и выделяется тепло.

Обрыв цепи либо поломка любого из участников в этой схеме приводит к тому, что микроволновка не врубается.

Почему не врубается микроволновка

Сейчас, понимая механизм работы печи СВЧ, разглядим каждую причину поломки более детально.

Неисправный трансформатор

Блок имеет снутри обмотку для увеличения напряжения – первичную и вторичную. Обмотки представляют собой тонкие медные нити, покрытые лаком. Если греть что-то в печи СВЧ длительно, обмотка греется тоже, так как повсевременно пропускает через себя ток.

Беспрерывная эксплуатация бытовой кухонной техники (к примеру, в кабинете, где много служащих) приводит к перегреву обмотки. Лак расплавляется, создается межвитковое замыкание. Трансформатор уже не может работать как необходимо, и микроволновка не врубается. Сгореть трансформатор может и при скачке напряжения в сети, если сетевой предохранитель неисправен либо заменен на самодельный.

Поломка блока управления

На блоке управления имеются: дроссель, конденсаторы, диоды и стабилитроны. Если они вздулись, почернели либо их дорожки обуглились, то напряжение не проходит конкретно в этом месте.

Сгорел высоковольтный конденсатор либо его диодик

Конденсатор нужен для роста мощности трансформатора. Для этого задействуется емкость в 1 мкФ. Работает он в паре с диодиком. Обрыв цепи либо сгорание 1-го из частей не даст работать печи СВЧ.

Сгорел термодатчик

Контроллер выслеживает температуру в камере, где размещена еда. При лишнем перегреве печь отключается без помощи других, дабы не вышло возгорания. Если термодатчик сгорел либо его контакт оборвался, СВЧ не включится. Это устроено из суждений безопасности.

Разомкнуты концевики

Пока дверка открыта, нагрев не включится, дабы частотное излучение не выходило за границы камеры. Для определения положения дверки в конструкции предусмотрены концевые датчики. Когда дверца запирается, контакты датчиков замыкаются и пропускают напряжение через себя далее по схеме. Магнетрон производит нагрев. Если концевики разомкнуты либо их клеммы окислены, и не пропускают напряжение, печь не включится.

Сгорел магнетрон

Магнетрон состоит из 2-ух магнитов, питаемых через дроссели и пусковой конденсатор. Если дроссели сгорели (правый либо левый), либо пробило корпус конденсатора, то магнетрон не сумеет генерировать волны, и микроволновка не работает.

Другие предпосылки

Обрыв контакта может произойти не только лишь в главных узлах, но и в сетевом проводе, на полосы вилка-шнур-розетка. Если в сети низкое напряжение, то некоторые модели гудят, но греют, а у других срабатывает защита от пуска и они просто не врубаются.

Еще в конструкции каждой микроволновки есть предохранители. Их может быть от 1 до 3, зависимо от модели. Предохранители имеют стеклянную либо глиняную пробирку с 2-мя контактами и плавкой перемычкой снутри. При скачке тока в сети перемычка плавится, защищая устройство от негативного воздействия.

Не считая того, предохранитель защищает остальную электрику, когда происходит куцее замыкание в самой микроволновке. В любом случае при сгорании предохранителя СВЧ уже не включится, пока защитный элемент не будет заменен.

Не до конца закрытая дверка камеры разогрева тоже служит предпосылкой отказа в работе. Под створку может попасть еда либо дверка будет упираться в посуду, что не даст ей плотно прикрыться и замкнуть концевики. Удостоверьтесь, что дверка плотно запирается, и в просвете ничего нет.

Как выявить причину поломки

Время от времени отыскать место обрыва электрической цепи можно, поэтапно осмотрев устройство. В других случаях идентифицировать причину поломки получится только с помощью мультиметра.

Зрительный осмотр

Начните с замера напряжения в розетке. Если вольтметра нет под рукою, включите в эту же розетку другую сильную домашнюю технику, к примеру, стиральную машину. У нее ТЭН с мощностью 1900-2100 Вт, потому при слабеньком напряжении сработает блокировка. Если сетевого провода до машинки-автомат не хватает, воспользуйтесь удлинителем.

Осмотрите вилку и шнур на предмет преломления. Обычно провод ломается сходу за вилкой в месте сгиба. Для предстоящего осмотра пригодится разобрать корпус микроволновки. Это выполнить нетрудно – раскрутите болты на боковой и задней стенах, снимите железный кожух.

Если микроволновка на гарантии, обладатель не может вскрывать корпус без помощи других. Нужно обратиться в один из сервисных центров, обозначенных в гарантийном талоне.

Под кожухом печи СВЧ может быть от 1 до 3 предохранителей:

1-ый имеется во всех моделях любого производителя. Он именуется сетевым и предназначен для защиты бытовой кухонной техники от скачков напряжения. Размещен сходу на месте входа сетевого провода вовнутрь корпуса. Предохранитель находится на плате управления. Если он сгорел, то нить снутри будет разорвана, на стекле вероятны черные следы.
2-ой предохранитель есть у большинства моделей в нижней части корпуса, под конденсатором либо вблизи с ним. Это высоковольтный предохранитель, защищающий магнетрон. Так как через него проходит завышенное напряжение, элемент закрыт в пластиковом корпусе. Дабы проверить предохранитель зрительно, нужно отключить сетевой шнур и вскрыть пластиковую пробирку. Под ней будет обычный элемент в стекле с узкой нитью.
3-ий предохранитель есть не во всех микроволновках. Некоторые производители устанавливают его за электронной панелью управления, у которой есть свой маломощный трансформатор. Его тоже стоит вскрыть и оглядеть.

Оцените другие узлы СВЧ печи на предмет черных, подгоревших следов, оплавленной проводки. Это укажет на место перегрева и вероятный обрыв контакта. У пускового конденсатора магнетрона корпус должен быть целым, без трещинок и отверстий, по другому через них будет пробивать ток. Подергайте за провода, ведущие к диодику, конденсатору, трансформатору и панели управления – контакты не должны отходить либо болтаться.

Диагностика при помощи мультиметра

Но даже спаленный предохранитель время от времени не выходит распознать зрительно, потому для предстоящей самостоятельной диагностики будет нужно мультиметр. Установите его в режим прозвонки и поднесите концы щупов к каждому предохранителю. Должен раздаться звуковой сигнал – все в порядке.

У трансформатора прозваниваются первичная и вторичная обмотки по отдельности. Настройте мультиметр в режим проверки сопротивления на 200 Ом и поднесите концы щупов к выводам первичной обмотки. На дисплее должен отразиться показатель 2.3-3 Ом. Если значения сопротивления меньше, то обмотка пробита (вышло межвитковое замыкание). Повторите процесс на вторичной обмотке. Тут норма сопротивления – 150 Ом. При наименьших показателях в подмене нуждается вторичная обмотка.

Аналогичным методом проверьте сопротивление конденсатора. Его норма – 10 Ом. После чего переставьте режим мультиметра в застыл емкости. Обычно у высоковольтных конденсаторов микроволновок емкость составляет 1 мкФ. При наименьших значениях причина, почему печь СВЧ не врубается, тут.

Концевики дверки прозваниваются при закрытом положении створки. Конкретно в таком случае их контакты замкнуты и должны проводить ток.

Не забудьте, что у всех микроволновок есть верхний и нижний концевики, потому проверить необходимо оба.

Магнетрон прозванивается лишь на предмет замыкания на корпус. Один щуп присоединяется к правой ножке (клеммную колодку за ранее снимают), а 2-ой – к корпусу самого магнетрона. Потом процесс повторяют на другой контактной ножке.

Термодатчик проверяется на целостность проводникового элемента. Подсоедините один щуп на входе в контроллер температуры, а другой – на выходе. Мультиметр должен издать звуковой сигнал – означает, цепь целая.

Что делать, если не врубается микроволновка

Когда микроволновка не врубается, новенькому без помощи других получится отремонтировать малость деталей. Предохранители изменяются на новые, подобные по силе тока. В большинстве моделей СВЧ – это 12 А. Купите подходящий защитный элемент и установите заместо спаленного. Аналогично можно поменять термодатчик либо испорченные концевые выключатели.

Если вы умеете обращаться с паяльничком, можно выпаять неисправный конденсатор либо его диодик. На плате управления нетрудно поменять дроссель либо диоды.

Когда микроволновка не врубается из-за спаленного трансформатора, лучше обратиться в сервис. Мастер поменяет элемент на аналогичный – по мощности и силе увеличения напряжения. Если схожей модели нет в наличии, не неувязка – мастера могут перематывать обмотки и поновой покрывать их лаком, восстанавливая пропускную способность катушки и изоляцию.

Обратиться в сервис придется при поломке стабилитрона либо его пускового конденсатора. Блок разбирается достаточно трудно – нужна развальцовка железной крышки. Аккуратненько это сделает только мастер.

Защита микроволновки от поломок

Дабы печь СВЧ не ломалась, придерживайтесь обычных советов:

не грейте пищу подольше, чем того просит аннотация;
плотно закрывайте дверцу при разогреве;
не используйте железную посуду;
прокалывайте кожицу овощей, фруктов, оболочку сосисок;
не разогревайте пищу в плотно закрытой посуде;
удостоверьтесь, что отверстия вентиляции сзади ничем не закрыты;
не готовьте в микроволновке супы и борщи – создается лишнее количество воды;
разместите печь подальше от других источников тепла;
проложите сетевой шнур так, дабы он не касался высшей части корпуса печи СВЧ;
не включайте микроволновку с пустой камерой;
запрещена стерилизация пустых банок.

Читайте по теме: Холодильник работает и не выключается

Если микроволновка не врубается, вы понимаете, что делать. Причина в обрыве контакта, который можно отыскать зрительно по обгоревшим следам, вздутиям, либо с помощью мультиметра. Легкий ремонт по подмене предохранителя либо восстановлению целостности проводки получится выполнить самому. Решать задачи с трансформатором либо магнетроном лучше в сервисном центре.

Микроволновая печь ремонт-своими руками. Схема микроволновки

В этой теме Вы ознакомитесь с устройством микроволновой печи, с ее электрической схемой, также, с деталями микроволновки. По фотоснимкам, Вы можете получить дополнительную информацию, имеющую отношение к проверке магнетрона и силового трансформатора.

Ремонт микроволновки-своими руками

Дабы разобраться с таким вопросом: «Как отремонтировать микроволновую печь», необходимо осознать, на чем основан механизм работы данного вида домашней техники. Предпосылки неисправности могут быть различные, включая простые предпосылки:

разрыв провода \по длине сетевого шнура\;
неисправность электрической вилки;
несоответствие в разъемном соединении вилки с розеткой \искрение в соединении\

и другие предпосылки.

Схема микроволновой печи

Схема микроволновой печи состоит из следующих частей:

трансформатора силового;
вторичной обмотки;
предохранительного диодика;
высоковольтного диодика;
накальной обмотки;
конденсатора;
сопротивления;
магнетрона.

Высоковольтный трансформатор микроволновой печи

Силовой трансформатор микроволновой печи представляет из себя повышающий трансформатор \2 кВ\ мощность — 850 Вт., нужный для преобразования электроэнергии переменного тока 1-го напряжения в электрическую энергию другого напряжения при постоянной частоте.

Как устроен магнетрон микроволновки

Магнетрон состоящий в схеме, состоит из следующих частей:

излучатель \антенна\;
резонансные полости \резонаторы\;
анод \стены камеры\;
катод \железная нить\;
изолятор;
оплетка;
фланец;
магнит;
корпус;
радиатор;
выводы питания;
фильтр;
ферритовый стержень;
катушка;
крышка;
связки;
петля связи.

Главные элементы магнетрона СВЧ, это:

антенна \излучатель\;
резонансные полости;
анод \стены камеры\;
катод \железная нить\.

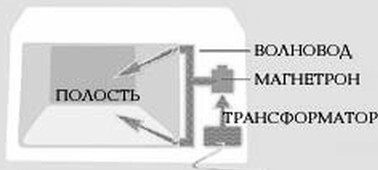

Из чего состоит микроволновая печь

Микроволновая печь состоит из:

полости \где конкретно происходит разогрев еды\;
магнетрона;
трансформатора;
волновода.

Разобравшись в устройстве микроволновой печи, несложно будет ее починить. Предпосылкой поломки могут быть любые перечисленные элементы, проверка электрических цепей и частей,- проводится пассивным методом \без подключения к наружному источнику\.

Неисправности микроволновой печи lg

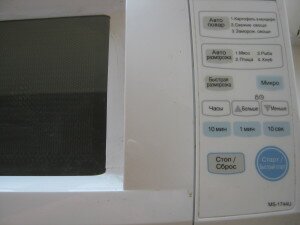

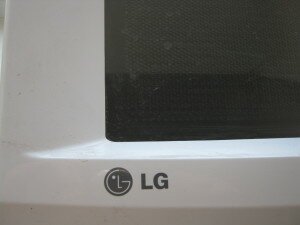

Разборка микроволновой печи LG \фото №1\ фактически ничем не отличается от разборки других модификаций таких печей.

Сначало снимается верхняя облицовка и потом проводится диагностика как для отдельных участков электрической цепи так и для отдельных частей, состоящих в электрической схеме микроволновой печи.

При зрительном осмотре микроволновой печи для данного примера \фото №2\ видно, что во внутренней полости где конкретно происходит разогрев еды, имеется обгорание со стороны стены магнетрона. То-есть, сам волновод магнетрона \фотоснимок справа\ в итоге определенного срока эксплуатации подвергался нагреванию и в итоге деформации пластинки волновода, — вышло замыкание на корпус микроволновой печи.

Причинами схожей неисправности магнетрона микроволновой печи, на мой взор, могут быть следующие:

превышающее значение напряжения наружного источника;
начальная неисправность силового трансформатора;
эксплуатация данного электроприбора в противоречии с техническими требованиями \аннотацией\ по использованию.

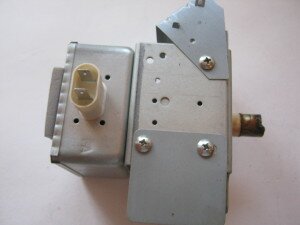

Проверка магнетрона микроволновой печи

Способом проведения диагностики можно найти, — годен ли магнетрон к предстоящей эксплуатации либо же его следует поменять.

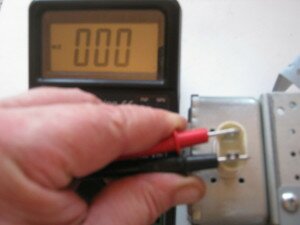

На фотоснимке справа \фото №3\ видно, что при измерении сопротивления, данный показатель составляет нулевое значение либо же другими словами, это будет означать «режим недлинного замыкания».

Проверка трансформатора микроволновки

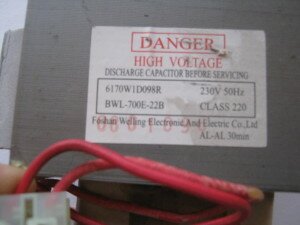

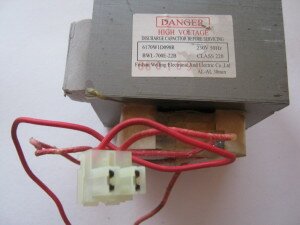

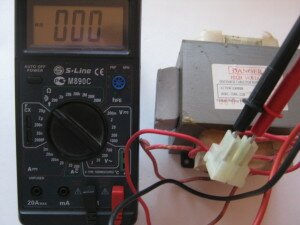

На 2-ух представленных фотоснимках \фото №4\ входные данные изображение силового трансформатора микроволновой печи.

Нам допустим нужно найти, — является ли применимым трансформатор к собственной предстоящей эксплуатации? Соответственно, тут так же нужно измерить сопротивление:

Дабы провести диагностику, нужно разъединить контактные соединения проводов с первичной и вторичной обмоток трансформатора.

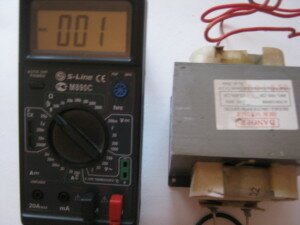

Измерение сопротивления первичной обмотки трансформатора \фото №5\, можно сделать 2-мя методами:

подсоединить щупы устройства к разъему первичной обмотки;
подсоединить щупы устройства к выводным контактам первичной обмотки,

— различия тут никакой нет.

Экран устройства при измерении сопротивления первичной обмотки указывает нулевое значение и тут нам становится понятно, что первичная обмотка пришла в негодность \замкнута накоротко\.

При измерении сопротивления вторичной обмотки трансформатора \фото №6\, наглядно видно, что данный показатель сопротивления по собственному значению — так же не допустим.

Считал бы, что предпосылкой схожей неисправности магнетрона, являлась начальная неисправность силового трансформатора микроволновой печи.

Итак, в приятном примере мы разглядели две главных предпосылки неисправности микроволновки:

неисправность силового трансформатора;
неисправность магнетрона.

Остается дело только за последним, или поменять два неприменимых элемента состоящих в схеме микроволновки, или микроволновку бросить на запчасти и приобрести новейшую.

Принять то либо другое решение, — личный выбор каждого из нас.

Опыт ремонта микроволновой печи

Одним красивым деньком раздался звонок бабушки и глас в трубке поведал ужасную историю о пожаре в микроволновке. Выяснилось следующее, решив промыть СВЧ печь, бабушке пришла мысль быстренько просушить ее, для этого микроволновка была включена на всю мощность – пустой.
Итог – закопчённое нутро и паника.
Сначала была идея просто выбросить агрегат и поставить новый, благо цены обыкновенные модели не дорогие, но позже любопытство взяло верх, ибо залазить вовнутрь микроволновки еще не приходилось, стало любопытно, как оно там снутри устроено и можно ли воскресить злосчастный аксессуар.

После маленького исследования теории, выяснилось, что СВЧ печь имеет в базе достаточно обычное устройство. Это камера изготовления еды, магнетрон, волновод соединяющий магнетрон и камеру, силовая высоковольтная обвязка магнетрона, блок управления.

Снутри все оказалось закопчённым, присутствовали капли расплавленного пластика. Сходу выяснился и виновник этого бесчинства. СВЧ поле сожгло и расплавило крышку защищающую волновод и магнетрон.

Когда то она была таковой.

Разобрать печь оказалось делом обычным, открутить 6 винтов и вот они внутренности.

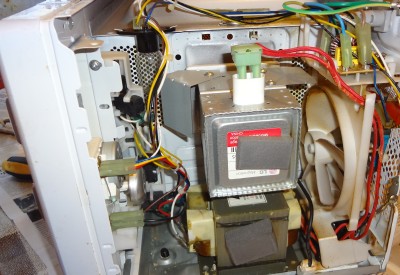

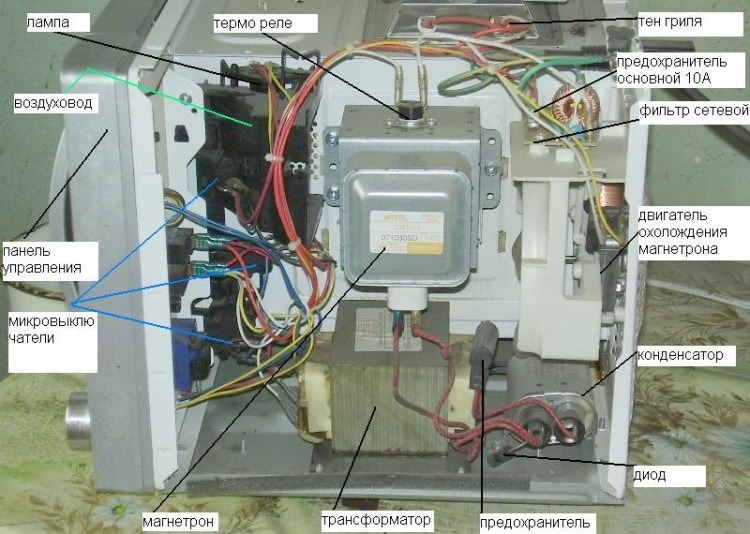

Прямо по центру магнетрон, справа охлаждающий вентилятор, снизу высоковольтный трансформатор, слева подсветка и «крутилки» управления.
Первым дело нужно снять магнетрон и проверить его состояние.
Снимаем зеленоватую клемму и откручиваем 4 винта, крепящих магнетрон к камере.

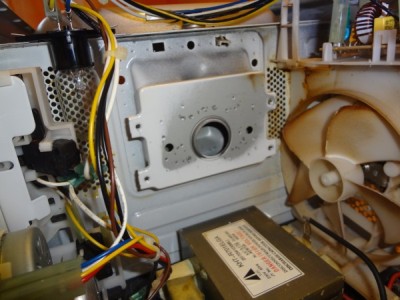

Вот и волновод.

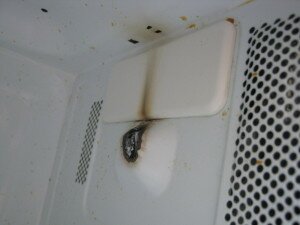

А вот еще последствия включения СВЧ без нагрузки.

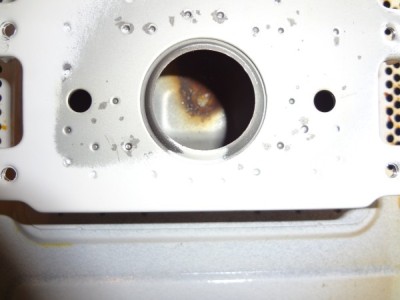

Обугленная в итоге пробоя стена волновода.

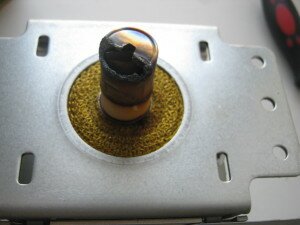

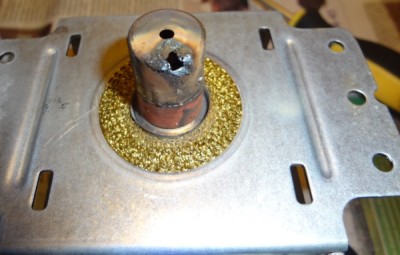

Осматриваем магнетрон и сходу лицезреем расплавленный колпачок антенны
.

Сейчас нужно осознать живой ли магнетрон и малость о том, что он из себя фактически представляет.

Магнетрон — это мощная электронная лампа, генерирующая микроволны при содействии потока электронов с магнитным полем.

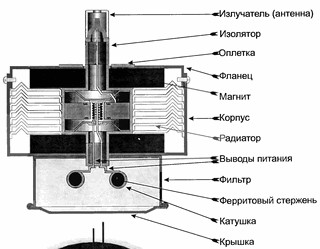

Схема конструкции магнетрона

Необходимо удостоверится, сохранился ли вакуум в магнетроне и ограничился ли прогар только колпачком. Аккуратненько сняв колпачок, мы должны удостоверится в целостности штенгеля.

Трубка не должна быть проплавлена и если это случилось, то магнетрон можно выкинуть, он уже растерял вакуум.

Ну и фактически часто вся затея ремонта оказывается глупой, ибо новый магнетрон уже может сравнятся со ценой всей печи.

Но мне подфартило. Повреждений не обнаружилось. Сейчас нужно решить, что делать с колпачком. Оказалось, что такие колпачки не нередкие гости магазинов запчастей домашней техники. Гуглопоиск выдал советы: или выточить на токарном станке, или сделать из старенького из старенького электролитического конденсатора. 2-ой вариант показался более легкодоступным.

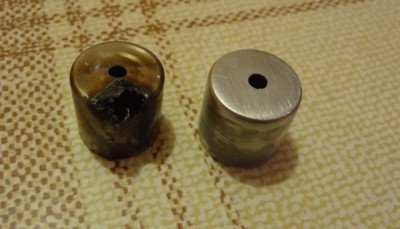

Приступим. Берем электролит к50, подходящего поперечника (порядка 16 мм), отрезаем подходящую по длине заготовку и высверливаем отверстие. Принципиально соблюсти все размеры как можно поточнее. Для наилучшей проводимости СВЧ тока, поверхность кропотливо равняем нулевкой (и вообщем желательна полировка).

Перед чистовой отделкой.

Совсем протираем наш новый колпачок тряпочкой с растворителем и сажаем плотно на магнетрон.

Сейчас дело за волноводом. Тут пришлось помучатся. Волновод нужно кропотливо зашкурить от нагара, потом убрать все частички абразива и вообщем любые посторонние включения. Ситуация осложняется сложной конфигурацией волновода и не так просто долезть до удаленных пригоревших уголков. В конечной чистке мне посодействовал пылесос, сунув шланг в отверстие волновода удалось удалить всю мелочь. Совсем восстановление волновода заканчиваем протиркой тряпочкой с растворителем.

В эталоне отлично было бы также закрасить очищенные участки, но в поиск выдал мировоззрение, что не всякая краска может дружить с СВЧ, может появиться локальное поглощение и нагрев, потому оставил так.

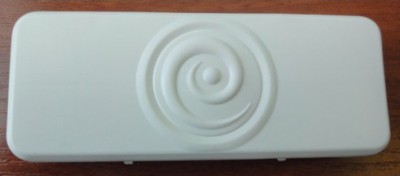

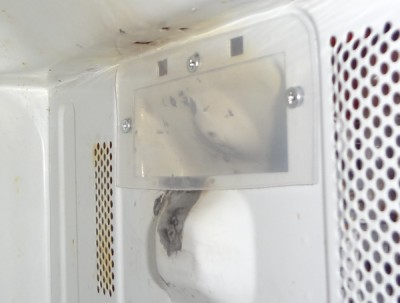

В конце концов дело за защитной крышкой волновода. Самым наилучшим решением стало бы отрешиться от пластика в пользу слюды. Слюда радиопрозрачна и выдерживает высочайшие температуры. Если стоит гриль, то это фактически единственное не плохое решение. Так как в моей модели гриля нет, решил применять самодельную крышку из полипропилена.

Полипропилен имеет более высшую температуру плавления, чем целофан, и соответственно более высшую температуру разложения. Незапятнанный изотактический полипропилен плавится при 176 °C. Наибольшая температура эксплуатации полипропилена 120—140? С. Все изделия из полипропилена выдерживают кипячение, и могут подвергаться стерилизации паром без какого-нибудь конфигурации их формы либо механических параметров.

Конкретно из такового материала обычно делают пищевые емкости для СВЧ печей.
Если не убеждены в материале ищем таковой значок.

Дальше все очень просто вырезаем подходящую форму и сажаем на винты.

Собираем всю печь в оборотном порядке, ставим стакан с водой, включаем и проверяем работоспособность.

В конечном итоге все заработало, вода нагревается, искрения не наблюдается, экран волновода холодный.
