Побеседуем сейчас о бытовом технике. А конкретно о достаточно распространенной дилемме, встречающейся в микроволновых печах, сущность которой состоит в том, что микроволновка работает, но не греет.
При этом причина данной неисправности часто заключается в несоблюдении правил эксплуатации. Во время работы в микроволновке находится железный предмет, к примеру вилка либо ложка, либо случайное включение пустой микроволновки, либо разогрев пищи в не созданной для этого посуде — в итоге всех этих действий СВЧ печь может выйти из строя. Хотя естественно не непременно данная неувязка появляется только по вине юзера, может сказываться длительный срок эксплуатации, какие-то другие причины.
Но в любом случае нужен ремонт СВЧ печи, благо метод поиска дефектов данной задачи довольно прост и по силам хоть какому домашнему мастеру, который дружит с электричеством.
Для начала разберемся, как вообщем осуществляется процесс разогревания в микроволновой печи.
Процесс нагрева в СВЧ печах
Нагревание происходит под действием микроволн. Источником этих микроволн является магнетрон — электровакуумный устройство, который генерирует сверхвысокочастотные колебания (СВЧ). В базе работы магнетрона лежит взаимодействие электрических и магнитных полей, результатом чего и является генерация СВЧ колебаний. Конкретно с рабочей камерой для разогрева он соединен волноводом, отражающим СВЧ-излучение, который запирается слюдяной пластинкой, представляющей собой экран магнетрона.
Для остывания магнетрона применяется вентилятор, который кроме этого, к тому же нагнетает теплый воздух в рабочую камеру, что ускоряет нагрев.
Через волновод микроволны попадают в камеру, воздействуя на молекулы, а поточнее на дипольные молекулы, которых с излишком в еде. Под действием излучения эти молекулы выстраиваются в серьезном порядке относительно силовых линий поля, положительные в одну сторону, отрицательные в другую. При изменении направления силового поля на обратное, молекулы переворачиваются на 180°. При перемещении, молекулы трутся друг о друга, выделяя при всем этом тепло, которое и является источником нагрева еды. Поначалу происходит поверхностный нагрев слоя, потом под действием теплопроводимости тепло передается вглубь еды, таким макаром прогревая весь объем.
Для равномерного нагрева еды снутри камеры установлена крутящаяся подставка, которая приводится в движение мото-редуктором.
Частота микроволн в СВЧ печах составляет 2450 МГц, каждый герц равен одному колебанию за секунду. Смена поля происходит 2 раза за период одной волны.
Электрическая часть схемы

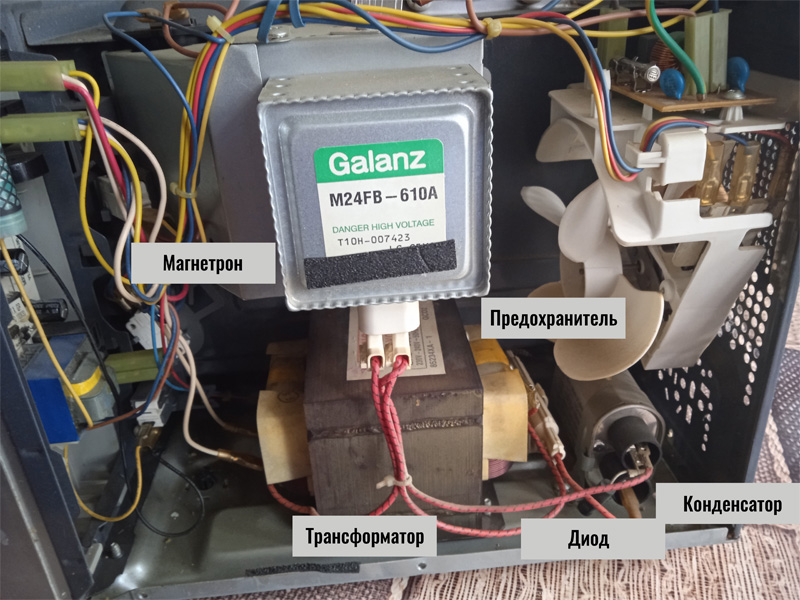

До того как перейти к диагностике неисправности печи, разглядим электрическую схему цепи, которая конкретно оказывает влияние на работу магнетрона.

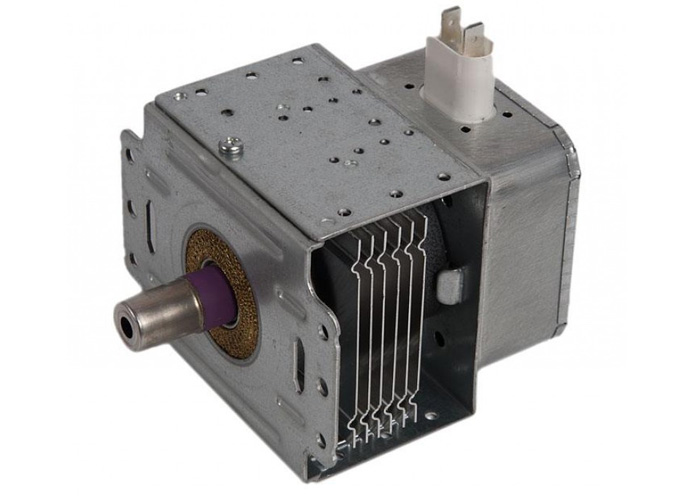

Как мы уже узнали, прежде всего за нагрев отвечает магнетрон, который на самом деле является вакуумным диодиком, анодной частью которого является вакуумная трубка с секциями. По краям размещены магниты, создающие магнитное поле и задающие траекторию перемещения частичкам. В центральной части магнетрона размещен катод, снутри которого находится накальная обмотка (подогреватель), отвечающая за эмиссию электронов.
Для работы анода магнетрона нужно высочайшее напряжение (2-4 кВ), которое обеспечивает повышающий высоковольтный трансформатор.
На первичную обмотку трансформатора идёт переменное напряжение сети 220 В. С одной из вторичных обмоток подается напряжение накальной обмотки 3,15 В. Другая вторичная обмотка, вместе с умножителем напряжения, выполненным на высоковольтных конденсаторе и диодике, выдает неизменное напряжение для питания анода магнетрона.
Диодик в схеме включен таким макаром, дабы его закрытие происходило при положительном полупериоде. В это время конденсатор начнет заряжаться. При отрицательном полупериоде происходит открытие диодика и напряжение подается на магнетрон вкупе с скопленным зарядом конденсатора.
Для резвого разряда конденсатора, в его корпусе встроен высокоомный резистор. Также в схеме есть фьюз-диод (предохранительный диодик), который служит для защиты трансформатора от перегрева в случае недлинного замыкания в магнетроне либо лишнем повышении напряжения на конденсаторе.
Также в цепи питания магнетрона находится предохранитель, который обеспечивает защиту трансформатора.
Кроме этих частей, имеется термопредохранитель, контролирующий температуру магнетрона. При перегреве магнетрона он размыкает цепь, и магнетрон перестаёт работать.
Итак, мы узнали, что переменное напряжение 220 В идёт на первичную обмотку высоковольтного трансформатора, а так как трансформатор повышающий, на вторичной обмотке напряжение уже составляет 2 кВ. Потом происходит умножение напряжения вдвое, благодаря конденсатору и диодику. С 2 кВ напряжение возрастает до 4 кВ и подается на анод магнетрона.
Диагностика
Перебегаем к проведению диагностики нашей силовой цепи. О определенных моделях гласить не стоит, по той причине, что все микроволновые печи построены по одной и той же схеме.

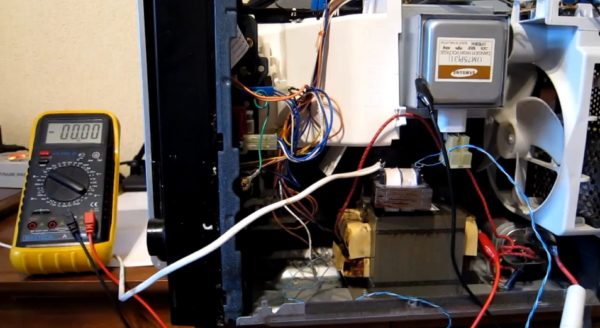

Вскрываем корпус, берем мультиметр и проверяем идёт ли напряжение на первичную обмотку высоковольтного трансформатора. Если напряжение в норме, идем далее, если напряжение ниже 200-210 В, означает причина может быть в этом. При таком напряжении магнетрон не может войти в резонанс, ему не хватает напряжения, и он начинает слабо греть. А если напряжение еще ниже, то может вообщем не работать.
Если дело не в пониженном напряжении, отключаем микроволновку от сети и приступаем к проверке высоковольтной части. Но перед этим, не забываем разрядить высоковольтный конденсатор.

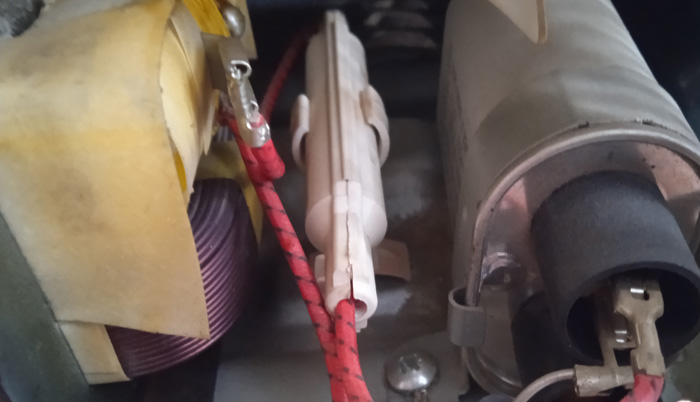

Прежде всего обращаем внимание на надежность контактных соединений, так как конкретно это часто становится предпосылкой неисправности. Дальше ставим мультиметр на прозвонку и проверяем предохранитель, расположенный обычно в пластиковом корпусе.
Если предохранитель целый проверяем по очереди высоковольтный диодик и высоковольтный конденсатор.
Высоковольтный диодик состоит из огромного количества обыденных диодов, соединенных последовательно. Другими словами проверить его, как обыденный диодик не получится. Но приблизительно диагностировать его можно. Выставляем мультиметр на сопротивление 200 МОм (правда не каждый мультиметр способен определять в этом спектре). Если в одну сторону показания будут 10 МОм — 20 МОм, либо хотя бы примерно в этих границах, а в другую бесконечность, означает можно считать диодик исправным. Более нередко встречающаяся неисправность у высоковольтных диодов — пробой.

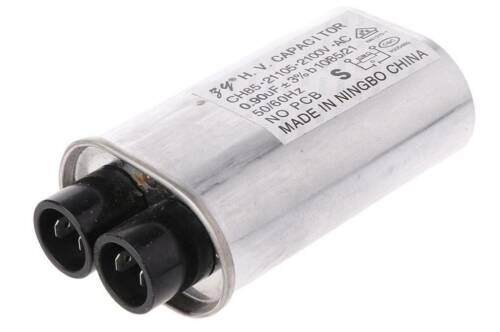

Проверяем высоковольтный конденсатор. Ставим предел на приборе 20 МОм и измеряем. Исправный конденсатор должен заряжаться до того времени, пока не достигнет предела приблизительно 10 МОм, другими словами сопротивление резистора, который в нем стоит. Не считая недлинного замыкания конденсатор еще может уйти в обрыв, но это лучше проверить подменой, просто поставив другой конденсатор.
Дальше прозваниваем обмотки трансформатора, за ранее сняв клеммы с выводов обмоток. Сопротивление первичной обмотки должно быть приблизительно от 2 и до 4,5 Ом. Сопротивление, наименее 2 Ом свидетельствует, что у трансформатора межвитковое замыкание первичной обмотки. Если сопротивление стремится к бесконечности — обрыв обмотки. Замеряем вторичные цепи. Сопротивление накальной обмотки составляет от 3 до 8 Ом, высоковольтной — от 140 до 350 Ом.
Кстати, одним из признаков неисправности трансформатора, является сильный рокот при включении микроволновки.
Следующим на очереди магнетрон, источник более нередких заморочек. К главным неисправностям магнетрона относятся:
- Пробой колпачка антенны, которая является СВЧ-излучателем. Данную неисправность просто диагностировать зрительно. Причина этого нередко заключается в прогоревшей крышке волновода, которая представляет собой слюдяную прокладку. Слюда очень отлично проводит микроволны, но при всем этом отлично впитывает разные жиры, масла и т.д. Приходит момент, когда их накапливается настолько не мало, что появляется электрическая дуга и пробой, так как напряженность электрического поля в месте их большего скопления резко растет.
- Такая неисправность — разгерметизация, вследствие чего магнетрон уже не генерирует СВЧ. Виной тут обычно служит коррозия меди, прежде всего из-за перегрева.
- Дальше идет выход из строя проходных конденсаторов фильтра магнетрона вследствие пробоя. Это происходит из-за того, что питающее напряжение подымается выше максимально допустимого напряжения, на которое рассчитан конденсатор. Происходит пробой конденсатора на корпус, и он становится на куцее замыкание. Диагностировать данную делему можно при помощи мультиметра. Одним щупом касаемся вывода питания магнетрона, другой на корпус. Если мультиметр указывает бесконечность, означает конденсаторы исправны. В случае, если есть хоть какое то сопротивление, означает, один из конденсаторов пробит либо в утечке.
- Обрыв вольфрамовой нити накала. Данную делему также просто диагностировать. Мультиметром измеряем сопротивление выводов магнетрона. Должно быть меньше 1 Ом.
- И в конце концов, еще одна неувязка связана с потерей эмиссии. В процессе долгой работы область катода истощается и он теряет способность источать электроны в рабочую область, из-за чего магнетрон начинает греть все ужаснее и ужаснее.
В принципе, это вся диагностика. Частей, которые находятся в высоковольтной цепи незначительно и проверка дозволит выявить неисправный. Единственно, что снова желаю напомнить — будьте аккуратны при ремонте, не запамятовывайте про разряд конденсатора.
Микроволновая печь работает, но не греет: предпосылки, 7 распространенных заморочек и пути их решения
Если СВЧ-печка не греет, необходимо отыскать причину
Время от времени можно найти, что исправная до недавнешних пор микроволновая печь работает но не разогревает, и мы достаем холодное блюдо. Обстоятельств этому огромное количество, при этом посреди них есть как суровые поломки, так и малозначительные неисправности, просто устраняемые своими руками. Сейчас разглядим, что делать, если не греет микроволновка и разберем методы решения данной задачи.
Особенности самостоятельного ремонта

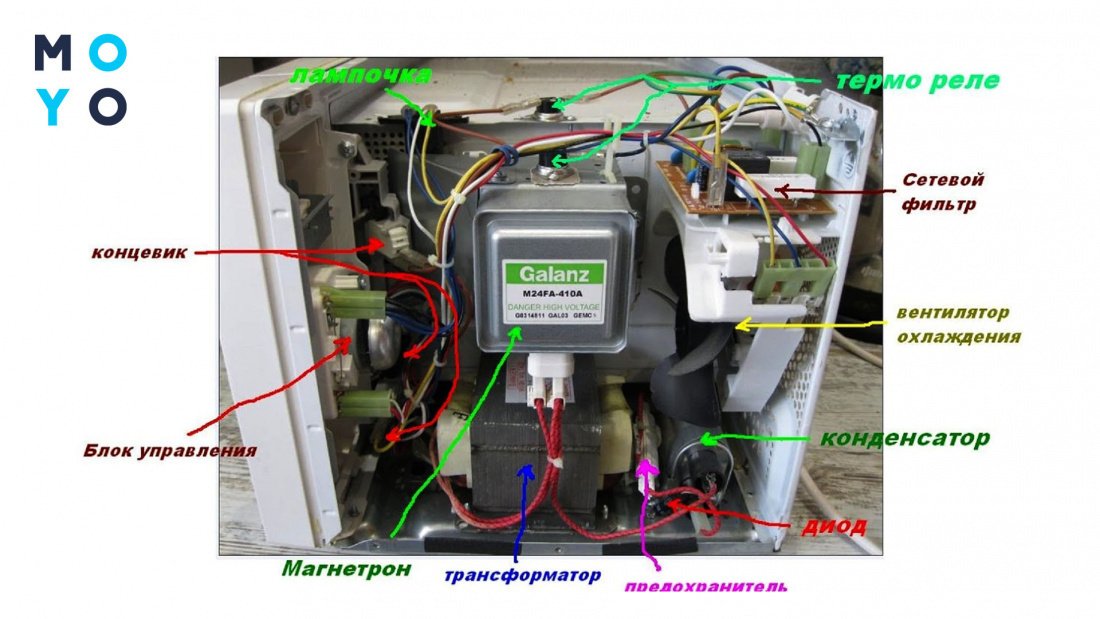

Внутреннее устройство СВЧ-печей
Если вы увидели, что пища остается холодной даже спустя пару минут пребывания в печи, то это обязательно гласит о неисправности устройства. Причина того, что микроволновка крутит но не греет, может быть такая:
Бережная эксплуатация — залог долгой и бесперебойной работы печи. Может быть, предпосылкой того, что СВЧ закончила греть , стало случайное попадание железного устройства либо фольги в камеру. Не разогревайте пищу вкупе со столовыми устройствами, в железной посуде, посуде с каемочками из металлизированной пленки и в фольгированных емкостях!
Устраняем малозначительные неисправности: 3 решения
Большая часть из перечисленных выше обстоятельств, почему микроволновка не греет, можно убрать без помощи других, значительно сэкономив на услугах сервисных центров. Для этого нам пригодится только отвертка и приборы для измерения сопротивления и напряжения.
Омметр — нужный устройство для диагностики проблем в СВЧ-печи
Аннотация и управление юзера — это та первоочередная документация, к которой следует обратиться при устранении проблем. Нередко производитель показывает полезную информацию для корректной диагностики дефектов и вероятного их устранения своими руками.
Вероятные легкие неисправности микроволновых печей и методы их устранения:
Удостоверьтесь, что на панели управления установлен верный режим (функция разогрева).
- При помощи управления юзера задайте подобающую команду.

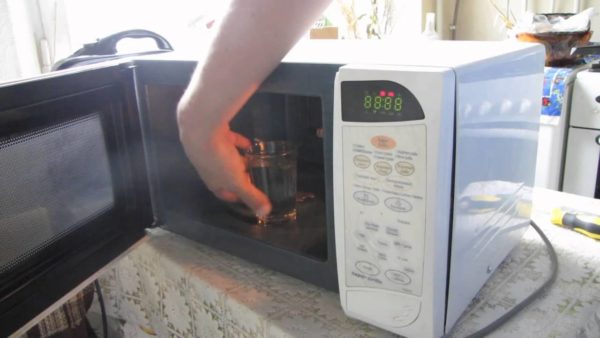

- Включите печь на 1–2 минутки, за ранее положив туда еду либо стакан воды.
- Проверьте температуру еды, может быть, неувязка заключалась исключительно в ошибочно поставленном режиме.
Печь не греет пищу, если низкое напряжение в домашней сети:
Нередко дверь в микроволновках запирается не плотно, а время от времени и выходят из строя сами защелки, которые в свою очередь запускают магнетрон.
Устраняем суровые неисправности: 4 решения
В других случаях, также, если микроволновка гудит но не греет, стоит обратиться к спецам. Ремонт и замена деталей по гарантии будет бесплатной, но в случае просроченного гарантийного срока — за ремонт придется заплатить со собственного кармашка.
Стоимость, обычно, складывается из цены новейшей детали и услуг мастера. Но можно незначительно сберечь и в данном случае, заменив неисправную деталь без помощи других.
Таблица ниже и приятные фото посодействуют совладать с задачей:
- Открутите заднюю крышку.
- Перегоревшие предохранители сходу выделяются из общей массы: они почернели либо вздулись.
- Если внешний облик их не вызывает подозрений, проверьте сопротивление.
- Снимите покоробленные детали и поменяйте новыми.

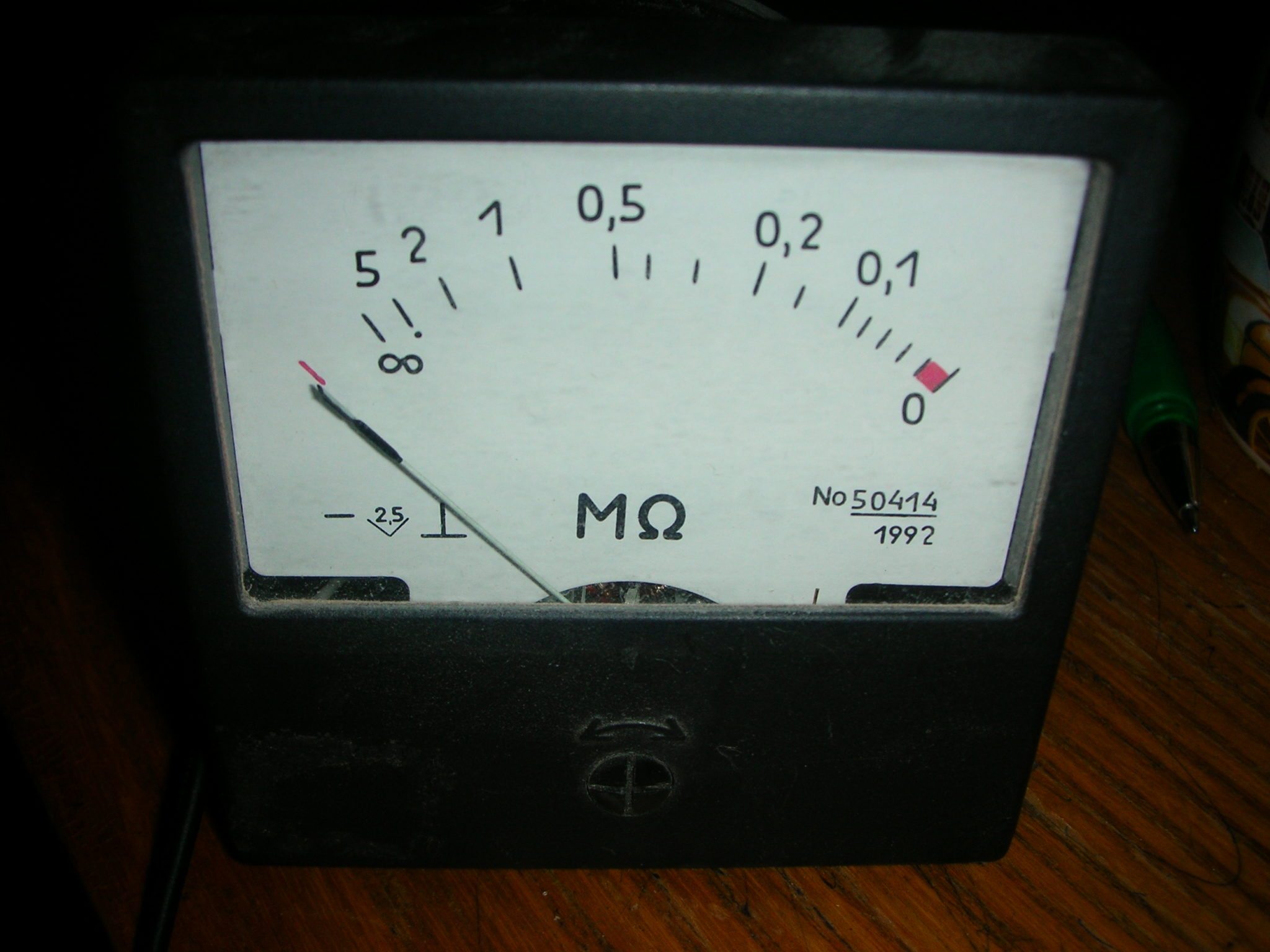

Нужно проверить конденсатор умножителя. Для этого пригодится омметр:
- Маленькое сопротивление гласит о неисправности.
- Неподвижность стрелки свидетельствует об отсутствии контакта.
- Маленькое отклонение либо отметка на знаке «∞» гласит о обычной работе конденсатора.
Выход из строя этой детали нередко является предпосылкой, почему СВЧ не греет, но работает.
- Измеряем сопротивление аналогично описанию выше.
- Тестируем первичную обмотку трансформатора. Если он исправен, то напряжение должно выдавать 220 В. В ином случае деталь подлежит подмене.
Неисправность магнетрона может быть предпосылкой, что СВЧ работает — но не греет:
Более чем в половине случаев неисправна нить накала в магнетроне. Дабы поправить положение, довольно легко измерить сопротивления для диагностики неисправности.
Не ожидайте от дешевеньких устройств либо СВЧ малоизвестных производителей долгой и бесперебойной службы. Пусть вы потратите больше, но высококачественная фирменная микроволновка работает длительно, а в случае ремонта — нет заморочек отыскать заменяемую деталь.
Вывод
Мы разобрали более распространенные предпосылки, почему микроволновка перестает разогревать пищу, хотя в остальном работает полностью исправно. Нередко делему такового рода можно поправить без помощи других: довольно легко разобраться с аннотацией и в случае проблем поменять вышедшую из строя деталь.
Видео в этой статье ведает и наглядно указывает вероятные варианты решения заморочек с СВЧ-печками. Если у вас остались вопросы – отвечу на них в комментах.
