Металлоискатель своими руками — как это следует из самого наименования, такие устройства делаются без помощи других и созданы для поиска железных предметов, применяются по довольно узенькому предназначению. Но методы их реализации довольно многообразны и составляют целое направление в радиоэлектронике.
Металлоискатель Н. Мартынюка
Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на базе маленького радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по отлично известной схеме симметричного мультивибратора.
Сигнал с коллектора 1-го из транзисторов мультивибратора подается на базу транзистора частотного генератора (VT3). Рабочая частота генератора размещается в области частот УКВ-ЧМ радиовещательного спектра (64. 108 МГц). В качестве катушки индуктивности колебательного контура применен отрезок телевизионного кабеля в виде витка поперечником 15.. .25 см.

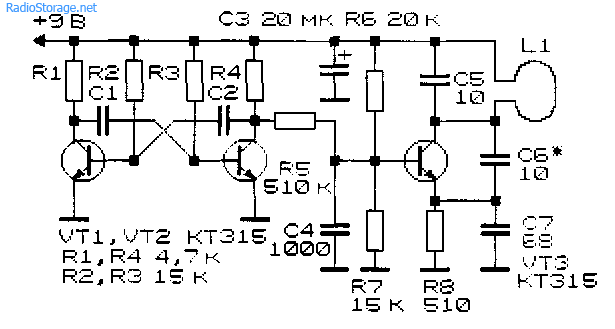

Рис. 1. Принципная схема металлоискателя Н. Мартынюка.
Если к катушке индуктивности колебательного контура приблизить железный предмет, частота генерации приметно поменяется. Чем поближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации конфигурации частоты применяется обыденный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.
Систему автоподстройки частоты приемника следует отключить. В отсутствие железного предмета из громкоговорителя приемника слышен звучный звуковой сигнал.
Если к катушке индуктивности поднести кусочек металла, то частота генерации поменяется, а громкость сигнала снизится. Недочетом устройства является его реакция не только лишь на железные, но и на любые другие токопроводящие предметы.
Металлоискатель на базе низкочастотного LC-генератора
На рис. 2 — 4 показана схема металлоискателя с другим принципом деяния, основанным на использовании низкочастотного LC-генератора и мостового индикатора конфигурации частоты. Поисковая катушка металлоискателя выполнена в согласовании с рис. 2, 3 (с корректировкой числа витков).
Рис. 2. Поисковая катушка металлоискателя.
Рис. 3. Поисковая катушка металлоискателя.
Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста применен высокоомный телефонный капсюль ТОН-1 либо ТОН-2, который можно поменять стрелочным либо другим наружным измерительным устройством переменного тока. Генератор работает на частоте f1, к примеру, 800 Гц.
Мост до работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно найти из выражения:
Вначале в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 железного предмета, частота генерации f1 поменяется, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.
Рис. 4. Схема металлоискателя с принципом деяния, основанным на использовании низкочастотного LC-генератора.
Мостовая схема металлоискателя
Мостовая схема металлоискателя с внедрением поисковой катушки, изменяющей свою индуктивность при приближении железных предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

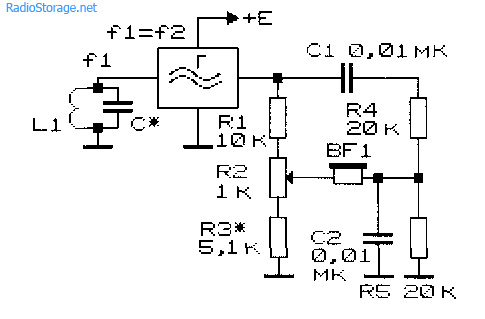

Рис. 5. Мостовая схема металлоискателя.
Для увеличения чувствительности схемы и увеличения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сравнима с индуктивностью поисковой катушки L1.
Металоискатель на базе приемника с СВ спектром
Металлоискатель, работающий вместе с радиовещательным супергетеродинным радиоприемником средневолнового спектра, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть применена конструкция, изображенная на рис. 2.

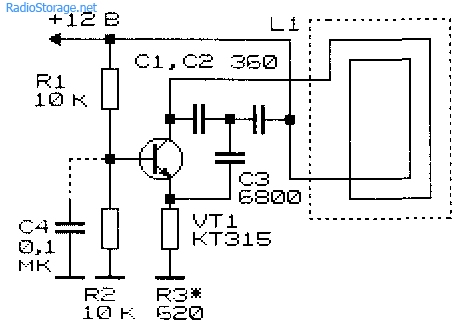

Рис. 6. Металлоискатель, работающий вместе с супергетеродинным радиоприемником СВ-диапазона.
Устройство представляет собой обыденный генератор высочайшей частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно применять схемы, выставленные в главе 12.
В начальном состоянии частота генератора ВЧ, смешиваясь в близлежащем радиоприемнике с промежной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового спектра. При изменении частоты генерации (при наличии в поле деяния поисковой катушки металла), тональность звукового сигнала изменяется пропорционально количеству (объему) железного предмета, его удалению, природе металла (одни металлы увеличивают частоту генерации, другие, напротив, снижают).
Обычный металлоискатель на 2-ух транзисторах

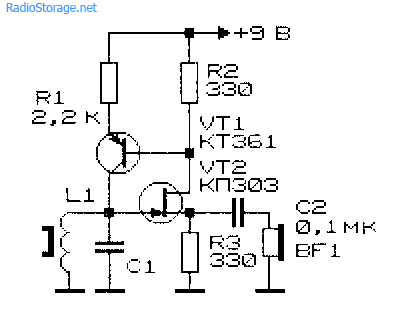

Рис. 7. Схема обычного металлоискателя на кремниевом и полевом транзисторах.
Схема обычного металлоискателя представлена на рис. 7. В устройстве применен низкочастотный LC-генера-тор, частота которого находится в зависимости от индуктивности поисковой катушки L1. При наличии железного предмета частота генерации меняется, что можно услышать при помощи телефонного капсюля BF1. Чувствительность таковой схемы невысока, т.к. на слух определять малые конфигурации частоты довольно трудно.
Металлоискатель малых количеств магнитного материала
Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такового устройства применена универсальная головка от магнитофона. Для усиления слабеньких сигналов, снимаемых с датчика, нужно применять высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

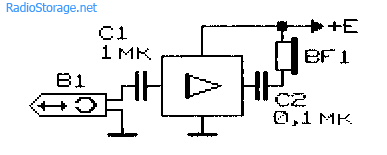

Рис. 8. Схема металлоискателя малых количеств магнитного материала.
Схема индикатора металла
Другой способ индикации наличия металла применен в устройстве по схеме на рис.9. Устройство содержит частотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала применен простой частотный милливольтметр.

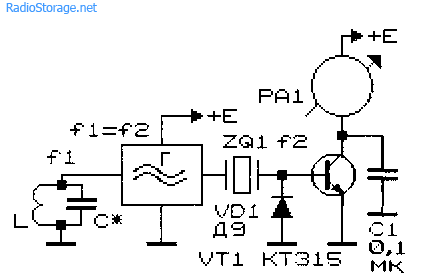

Рис. 9. Принципная схема индикатора металла.
Он выполнен на диодике VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом частотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка устройства будет на нуле. Стоит частоте генерации поменяться в итоге внесения железного предмета в поле поисковой катушки, стрелка устройства отклонится.
Рабочие частоты таких металлоискателей обычно находятся в спектре 0,1. 2 МГц. Для исходной установки частоты генерации этого и других устройств подобного предназначения применяют конденсатор переменной емкости либо подстроечный конденсатор, присоединенный параллельно поисковой катушке индуктивности.
Типовый металлоискатель с 2-мя генераторами
На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип деяния основан на биениях частот эталонного и поискового генераторов.

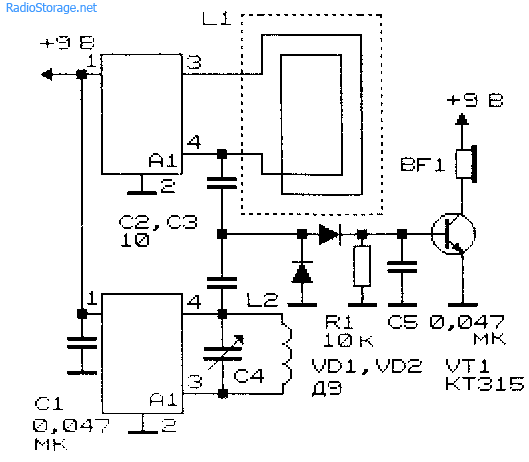

Рис. 10. Схема металоискателя с 2-мя генераторами.

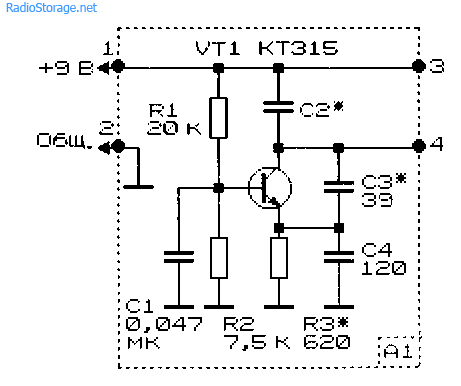

Рис. 11. Принципная схема блока-генератора для металлоискателя.
Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.
Исходные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.
Металлоискатель на принципе срыва частоты генерации
Металлоискатель может работать и на принципе срыва частоты генерации. Схема такового устройства изображена на рис.12. При выполнении определенных критерий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 мал.
Если резонансная частота LC-контура приметно поменяется, то генерация сорвется, а показания устройства существенно вырастут. Параллельно измерительному устройству рекомендуется подключить конденсатор емкостью 1 . 100 нФ.
Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.
Металлодетекторы для поиска маленьких предметов
Искатели металла, созданные для поиска маленьких железных предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.
Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого заходит поисковая катушка индуктивности, работает в «критичном» режиме.
Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что мельчайшее изменение критерий его работы, к примеру, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации применены светодиодные индикаторы уровня (наличия) переменного напряжения.
Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода поперечником 0,7. 0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН поперечником 10 мм и длиной 100. 140 мм. Рабочая частота генератора около 150 кГц.

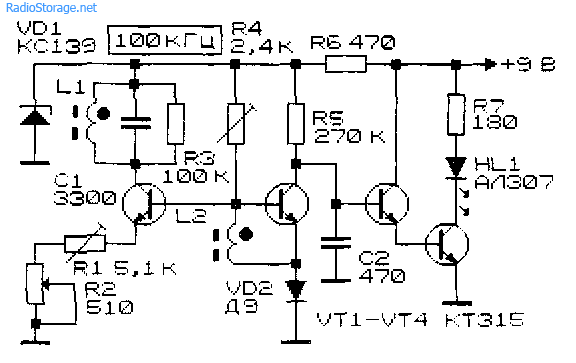

Рис. 13. Схема обычного металлоискателя на 3-х транзисторах.

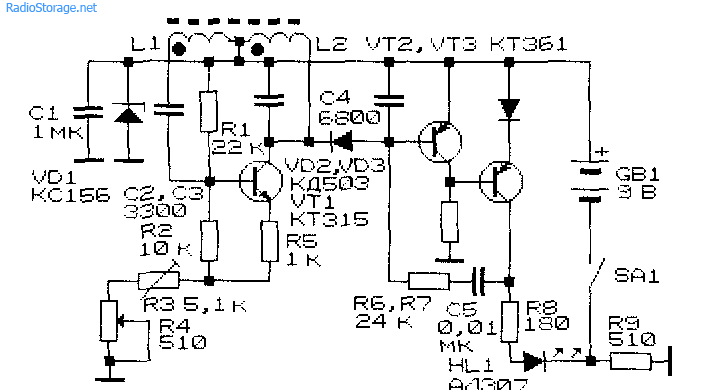

Рис. 14. Схема обычного металлоискателя на 4 транзисторах со световой индикацией.
Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в согласовании с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при поперечнике провода 0,3 мм [Р 7/80-61]. Применен ферритовый сердечник 400НН либо 600НН поперечником 8 мм и длиной 120 мм.
Бытовой искатель металла
Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет найти маленькие железные предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неопознаны, но при повторении схемы можно ориентироваться на данные, приводимые для устройств аналогичного предназначения (рис. 13 и 14).
Обычный и надёжный металлоискатель своими руками
Если Вы утратили кольцо, ключ, отвёртку… и понимаете ориентировочное место утраты, то не стоит отчаиваться! Вы сможете собрать металлоискатель своими руками либо попросить знакомого радиолюбителя собрать легкий металлоискатель своими руками. Ниже представлена схема обычного в изготовлении и испытанного годами металлоискателя, который (при определённых способностях) можно выполнить за один денек. Простота описываемого металлоискателя в том, что он собран всего на одной очень распространённой микросхеме К561ЛА7 (CD4011BE). Настройка тоже ординарна и не просит дорогих измерительных устройств. Для опции генераторов довольно осциллографа либо частотомера. Если всё изготовлено без ошибок и из исправных частей, то и эти приборы не пригодятся.
Чувствительность данного металлоискателя:
железную крышку от банки «лицезреет» до 20 см, мобильник до 15 см, батарейка «крона» до 10 см, 5 руб монета до 8 см.
На этом расстоянии чуть изменяется тон генератора в наушниках, при более близком расстоянии тон возрастает. Чем больше площадь металла, тем больше расстояние обнаружения. Различает диамагнетики и ферромагнетики.
Для производства металлоискателя нам пригодятся:
- Микросхема К561ЛА7 (либо К561ЛЕ5, аналог CD4011);
- Транзистор — маломощный низкочастотный, к примеру — КТ315, КТ312, КТ3102, аналоги: ВС546, ВС945, 2SC639, 2SC1815 и т.п.);
- Диодик — хоть какой маломощный, к примеру — кд522Б, кд105, кд106, аналоги: in4148, in4001 и т.п.;
- Переменный резистор — 3 шт (1 кОм, 5 кОм, 20 кОм с выключателем либо выключатель раздельно);
- Неизменный резистор — 5 шт (22 Ом, 4,7 кОм, 1,0 кОм, 10 кОм, 470 кОм);
- Глиняних, а ещё лучше слюдяных конденсаторов — 5 шт: 1000 пф -3шт, 22 нФ -2шт, 300 пф);
- Электролитический конденсатор (100,0 мкф х 16В) — 1шт;
- Провод ПЭЛ, ПЭВ, ПЭТВ и т.д., поперечником 0,4-0,7 мм;
- Низкоомные наушники (от проигрывателя);
- Батарея 9В.

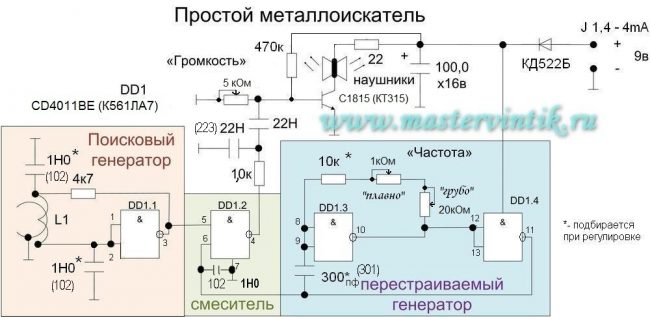

Схема металлоискателя

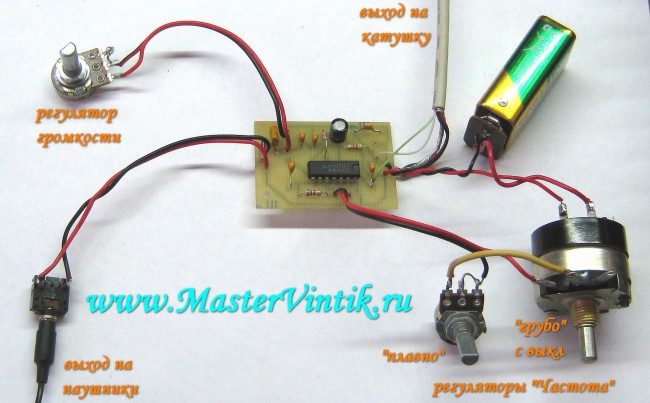

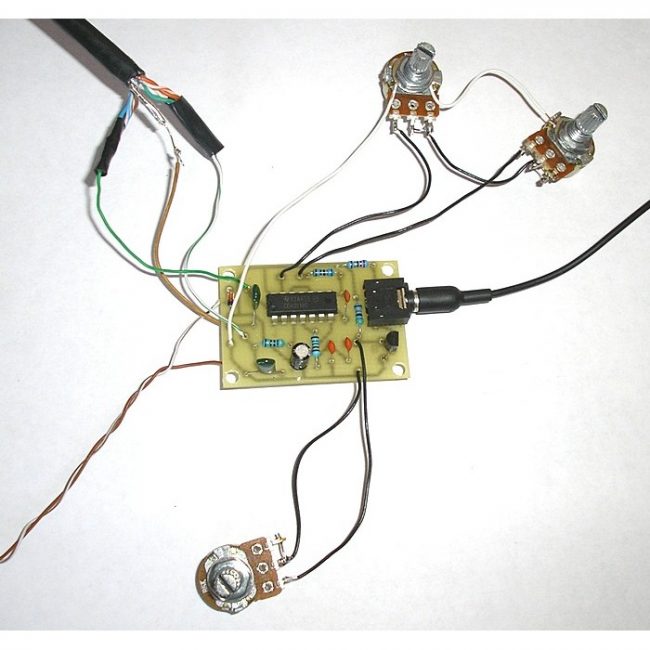

Внешний облик платы металлоискателя

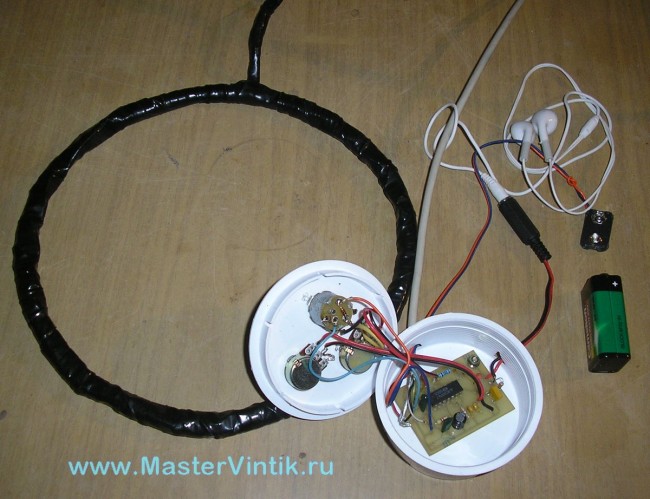

В корпусе от старенького карманного радиоприёмника (можно применять корпус от мыльницы, из под губы для очистки обуви либо в корпусе от электрической соединительной коробки.
Внимание! Для исключения помех и воздействия рук человека при касании к регуляторам — корпуса переменных резисторов нужно соединить с минусом платы.
При верно спаянной схеме металлоискателя, исправности и правильного значения частей, верно изготовленной поисковой катушки устройство работает без заморочек. Если при первом включении в наушниках не слышно писка и конфигурации частоты при регулировке регулятора «ЧАСТОТА» — означает нужно подобрать резистор (10 кОм) , стоящий последовательно с регулятором и/либо конденсатор в этом генераторе (300 пф). Тем мы делаем одинаковыми частоты примерного и поискового генераторов.
При возбуждении генератора, возникновения свиста, шипения, искажений припаять конденсатор 1000 пф (1Н0 он же 102) с выв. 6 микросхемы на корпус.
Осциллографом либо частотомером поглядеть частоты сигналов на выводах 5 и 6 К561ЛА7. Достигнуть их равенства вышеперечисленным способом опции. Сама рабочая частота генераторов может колебаться от 80 до 200 кГц.
Защитный диодик (хоть какой маломощный) нужен для исключения повреждения микросхемы при неверном включении батареи питания (что нередко бывает :).

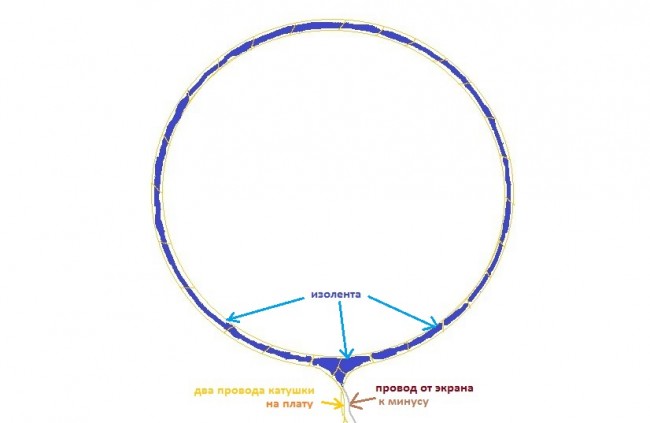

Изготовка катушки металлоискателя

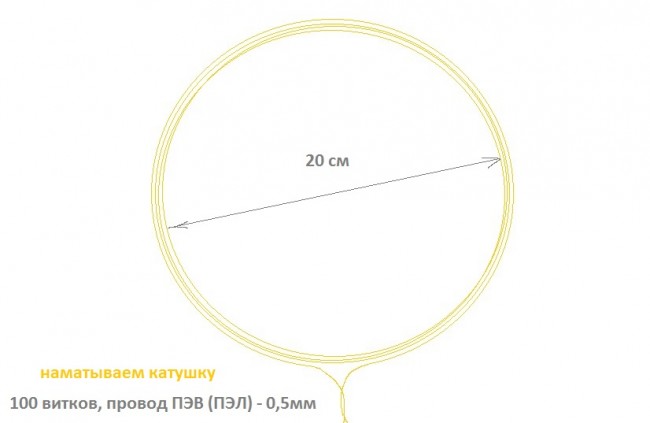

Катушки наматываются на оправке поперечником 15-25 см ( к примеру, ведро либо на челноке из толстой проволоки либо фанеры — чем меньше поперечник, тем меньше чувствительность, но больше избирательность маленьких металлов). Выбирайте для каких целей он Для вас нужен.
Применяется провод в лаковой изоляции ПЭЛ, ПЭВ, ПЭТВ…, поперечником — 0,4 — 0,7 мм (отлично подходит от старенькых цветных телевизоров с петли размагничивания кинескопа либо отклоняющей системы) и содержит около 100 витков (можно наматывать от 80 до 120 витков). Поверх провода обматываем плотно изолентой.

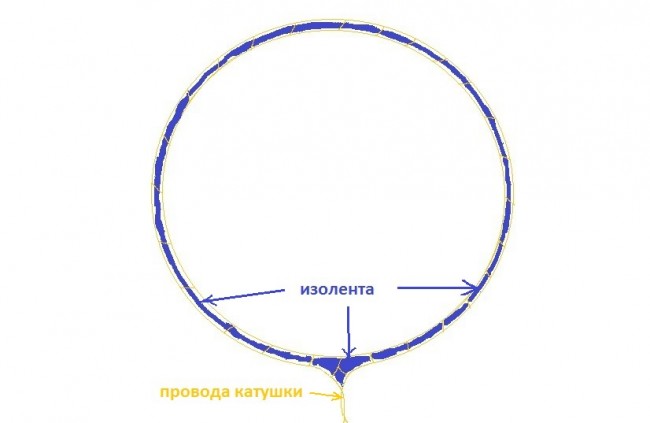

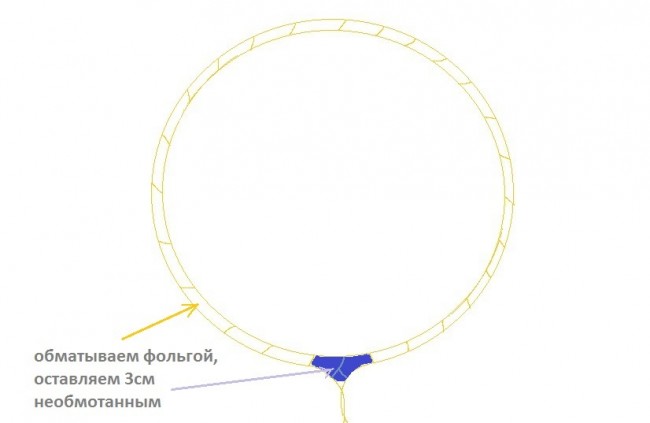

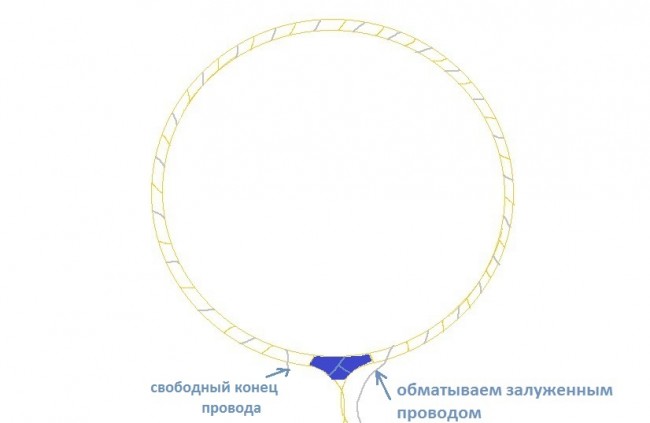

Потом катушку поверх изоленты обматываем полосой фольги, оставив 2-3 см не обмотанным участок. Фольгу можно взять с некоторых видов кабелей либо на последний случай — порезать на полосы шириной 2 см фольгу от шоколадки ��
Дальше поверх фольги обматываем не изолированным проводом (лучше лужённым). Начало провода остается на катушке, а конец припаиваем на корпус, т.е. минус питания платы.
Всё ещё раз плотно заматываем изолентой.

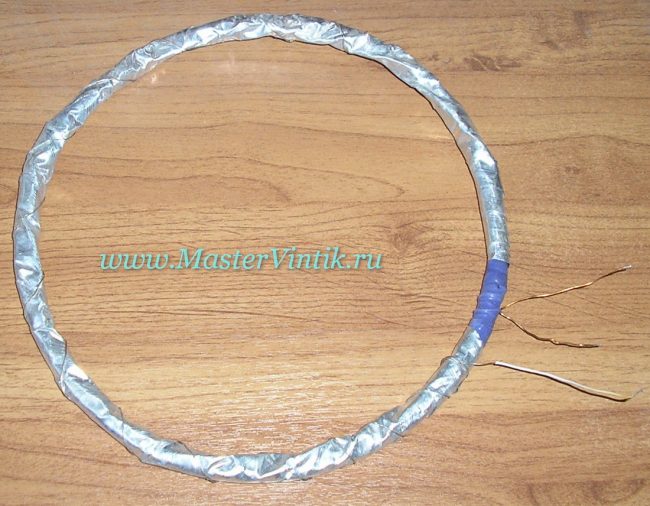

Фото готовой катушки. Осталось сверху обмотать изолентой.
Полученную готовую катушку крепим на диэлектрик (к примеру, не фольгированный текстолит либо гетинакс). Дальше его прикрепляем к держаку.
Катушку со схемой соединяем двойным экранированным проводом (экран на корпус). Провод можно взять от старенькых шнуров для перезаписи с магнитофона на магнитофон либо шнур НЧ (аудио-видео) для соединения телека с DVD и т.д.
Верная работа металлоискателя: при включении регулятором «частота» в наушниках устанавливаем низкочастотный рокот, при приближении к металлу меняется частота.
Можно 2-ой вариант, чтобы рокот в ушах «не стоял», установить нулевые биения, т.е. скооперировать две частоты. В наушниках тогда будет тишь, но как катушку подносим к металлу — частота поискового генератора меняется и в наушниках возникает писк. Чем поближе к металлу — тем выше частота в наушниках. Но чувствительность при всем этом методе не велика. Устройство среагирует только при сильной расстройке генераторов, к примеру при поднесении к крышке от банки.

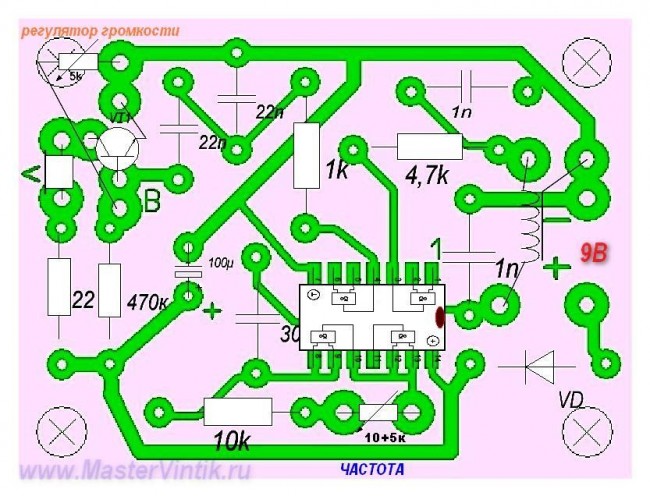

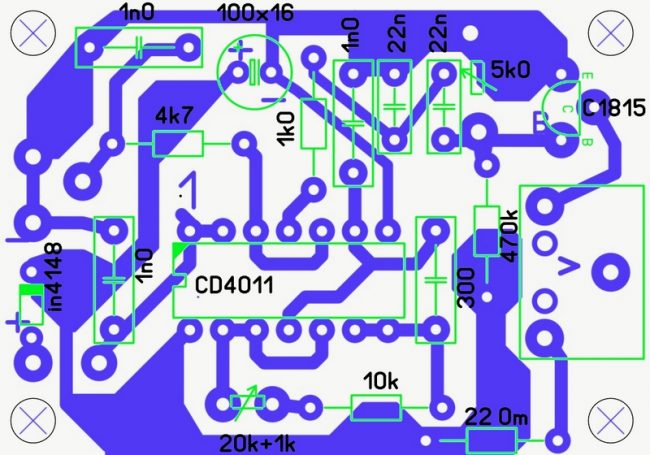

Размещение деталей на плате для микросхемы в корпусе DIP
Размещение деталей на плате для микросхемы в корпусе SMD
Зотов А., Сергей В., Волгоградская обл.
P.S.
Эту схему металлоискателя можно обсудить на нашем ФОРУМЕ
Вы желаете выполнить этот металлоискатель?
Но у Вас нет деталей и платы?
Несколько вариантов металлоискателя из набора
Вы сможете заказать их
на нашем Веб-сайте

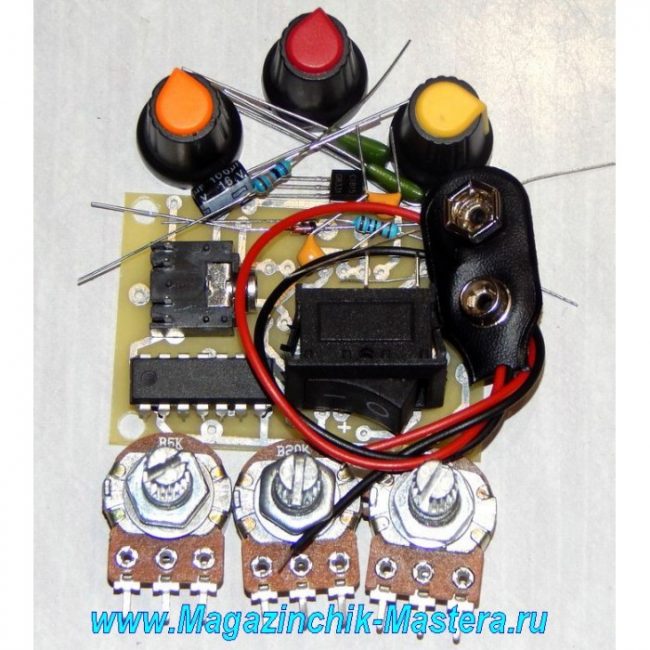

Набор для производства металлоискателя
(в наборе все нужные детали и интегральная схема)
Собранный по этой схеме из набора металлоискатель В. Стрельцына
Если нужен металлоискатель с большей чувствительностью маленьких
железных предметов, то сможете поглядеть
Может быть Вас также заинтригует книжка: А.И.Щедрин. «Новые металлоискатели для поиска кладов и артефактов.»
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
Аппарат для плазменной резки применяется для сварки и резки токопроводящих и других железных материалов, также для термической обработки поверхностей, включая закалку металла, отжиг материалов для понижения твердости, зачистки верхнего слоя стали.
Аппарат применяется для сварки цветных, черных металлов и других работ, требующих насыщенного концентрированного нагрева жестких материалов.
Простая 3G/4G антенна своими руками
В моём пригородном доме есть задачи с подключением из-за малого уровня сигнала.
В статье ниже, я для вас расскажу, как я решил делему с подключением моего 3G модема безвозмездно, всего за 5 минут работы.
Импульсный металлоискатель — «ВИНТИК»
Ранее мы рассматривали металлоискатель на одной микросхеме К561ЛА7 — он предназначен для поиска более больших железных предметов, находящихся на маленький глубине. Сейчас, в статье разглядим импульсный металлоискатель «ВИНТИК» на трёх микросхемах, созданный для поиска маленьких железных предметов. Он труднее предшествующего, в особенности его настройка на наивысшую чувствительность, но схема не содержит программируемых микросхем, также в ней нет дорогих и дефицитных радиодеталей. Его чувствительность в пару раз лучше, чем у предшествующего.
Популярность: 216 587 просм.
Вы сможете смотреть за комментами к этой записи через RSS 2.0. Вы сможете бросить свой комментарий, пинг пока закрыт.
комментарий 21 на «Обычный и надёжный металлоискатель своими руками»
10 Июл 2014, 16:50
молодцы.в наше время и не быть хапугами-это чтото.и молодеж заинтерисуете.если есть бог-то возвратится добро сторицей.ты поможеш-тебе посодействуют
08 Фев 2016, 18:12
благодарю за дело необходимое! Устройство есть от тупых — но пин нужен нам свой.
Как собрать металлоискатель самому? Пошаговая аннотация по созданию металлоискателя своими руками
Металлоискатель своими руками
Для обнаружения в слоях земли железных предметов можно приобрести современный МД либо сделать самодельный металлоискатель в домашних критериях. Всё, что для вас будет нужно, – это немножечко стараний и способности применения отвёртки с паяльничком и мультиметра.
Металлодетектор и его структура
Действенный поисковой устройство российского и забугорного производителя стоит около 30 тыщ рублей: многим такая растрата не по кармашку. Исследовав устройство металлоискателя, можно без особенного труда собрать простой устройство дома из подручных составляющих. Для производства обычных устройств пригодятся детали из радиоприёмника. Как выполнить металлоискатель, мы поведаем тщательно в этой статье.
Механизм работы МД построен на передаче сигнала, где при помощи магнитных импульсов устройство ощущает в земле железные предметы.
Обычный металлоискатель работает по принципу «приём-передача» и имеет примитивную конструкцию. Металлоискатель бабочка является броским представителем данного класса и просто собирается в домашних критериях при помощи незамудреных деталей.
Самодельный МД: схема + детали
Дабы сделать металлоискатель своими руками, для вас потребуются радиодетали и маленький перечень подручных материалов, которыми можно просто обзавестись в магазине в шаговой доступности.
Металлоискатель Малыш имеет примитивную конструкцию и считается самым обычным поисковым устройством, собранным в домашних критериях. Металлоискатель Малыш-ФМ – улучшенная версия МД Кощей, который признан одним из более действенных самодельных устройств. Создатели, трудившиеся над созданием «Малыша», делали его по принципу частотомера и попробовали учитывать и убрать все недоделки конструкции его собрата.
Те, кто желает пойти далее и ощутить высшую эффективность работы поисковых устройств, собранных в домашних критериях, могут попытаться выполнить металлоискатель на микроконтроллере (крот 2) либо даже сделать подводный металлоискатель.
МД с дискриминацией металлов своими руками собрать также достаточно легко. Данный тип металлоискателя своими руками относится к импульсным устройствам и считается одним из самых массивных. Он способен обнаруживать не только лишь металлолом, но и цветные металлы. Благодаря наличию дискриминатора металлов устройство можно нацелить на поиск золота. Схема металлоискателя с дискриминацией металлов более трудно воссоздаётся в жизни, чем радиосхема для начинающих, но в пару раз превосходит её по эффективности обнаружения цели. Схема металлоискателя Шанс показывает средний показатель трудности и нормально подходит для разработки сенсора с дискриминатором для новичков.
Всё, что понадобится для сборки
При изготовлении штанги для металлоискателя своими руками будет нужно:
• крепкая труба маленького поперечника;
• толстый изолированный провод (около 2 метров);
• крепкий фольгированный скотч, изолента;
• стандартные наушники (от старенького телефона);
• транзисторы;
• конденсаторы (плёночные, глиняние, электролитные);
• базисные схемы;
• диоды;
• резисторы.
Схемы МД для производства своими руками
Веб пестрит обилием простых схем для сотворения обычного металлоискателя. Взяв за базу определённую микросхему, нужно пристально изучить особенности её подключения:
• Схема металлоискателя, предусмотренная для производства самодельного МД «Пират», построена на базисной микросхеме NE555. Один из её выходов фиксируется к импульсному генератору, а 2-ой крепится к катушке, на выходе присоединяясь к наушникам для подачи сигнала.
• Металлоискатель на микросхеме к561ла7 очень прост в сборке и питается от напряжения 9 вольт. Пустые электрокатушки для сокрытой проводки сенсора можно приобрести либо сделать самому. Принципная схема к561ла7 для его поискового устройства достаточно ординарна и подходит для начинающих поисковиков и радиолюбителей. Более обычный устройство делается из старенького радио и работает на одном транзисторе, но имеет наименьшую продуктивность.
• Metal Detector на базе платы Arduino подходит для обнаружения древних монет и военных реликвий и указывает размеренную работу на поле (воздушный поиск). Конструктор платы на Ардуино продаётся на известном китайском веб-сайте, а стоит забавных средств. Готовый набор для сборки металлоискателя существенно упрощает процесс сотворения устройства и резко оказывает влияние на его качество в наилучшую сторону.
На фаворитных видео-порталах представлено огромное количество понятных роликов, в каких тщательно поведано об особенностях сотворения и подключения схем для производства поискового комбайна в домашних критериях.
Как собрать МД, не прибегая к использованию микросхем
Схема устройства МД построена на слаженной работе транзисторов, а готовую микросхему полностью способна поменять интегральная схема. Конкретно она и послужит основой для воссоздания подходящей микросхемы, на которой разместятся все нужные элементы для сотворения металлодетектора своими руками.
Плёночные конденсаторы послужат огромным преимуществом для размеренной работы устройства и позволят создавать поиск в холодное время года.
Собираем интегральную схему МД дома
Находим в Вебе подходящий эталон схемы с нужным списком деталей для её производства. Взятая за базу схема должна быть распечатана и перенесена на самодельную плату (кусочек фольгированного текстолита).
Для этого:
• размещаем распечатку лицом вниз на кусочке текстолита и активно проглаживаем её жарким утюгом;
• смываем избытки бумаги под струёй тёплой воды;
• прокрашиваем дорожки лаком для ногтей;
• просверливаем отверстия в местах, где будут размещаться детали конструкции;
• создаём раствор хлорида железа в соотношении с водой ½;
• погружаем туда плату (40 минут довольно);
• достаём и просушиваем плату;
• воссоздаём дорожки из олова и канифоли.
Как сделать рабочую катушку для МД самому
Выполнить катушку для поисковой аппаратуры куда легче, чем для вас может показаться на 1-ый взор. Всё зависит только от того, какой устройство вы воссоздаёте в бытовых критериях.
Для импульсного металлоискателя обычно создаётся катушка из витой пары, а для самого обычного устройства отлично подойдёт универсальный вариант древесной катушки с медной проволокой.
Катушка из медной проволоки: древесная база в помощь
Для сотворения рабочей части устройства (катушки) берём за базу лист упрессованной фанеры шириной 15-20 мм. Потом:
• вырезаем окружность 200 мм;
• делаем в ней отверстие с бортом ~ 3-5 см;
• наматываем 20 витков медной проволоки (с сечением 0,5 мм);
• закрепляем концы клеевым пистолетом;
• крепим пластиковую трубу либо другой держатель.
Катушка из витой пары: делаем за считанные минутки
Катушка из провода витая пара подходит практически для всех самодельных устройств (Клон, Пират и другие) и служит хорошим передатчиком для самодельных импульсных МД. Она даёт неплохую глубину обнаружения и создаётся очень просто.
Для её производства будет нужно:
• провод витая пара с учётом 4 мотка по всей окружности катушки (3 метра);
• отрезаем 270 мм проводки;
• ровно на середине отрезка (135 мм) отмечаем маркером;
• два оставшихся края сматываем в кольцо и фиксируем изолентой;
• сейчас наши концы умеренно обвиваем по окружности первого кольца, обращая внимание, дабы все ветки ложились плотно и умеренно;
• фиксируем скотчем, оставляя загнутые внутрь концы (примерно 10 см каждый);
• потом нужно зачистить концы проводков и соединить их в подходящей последовательности (фото ниже).

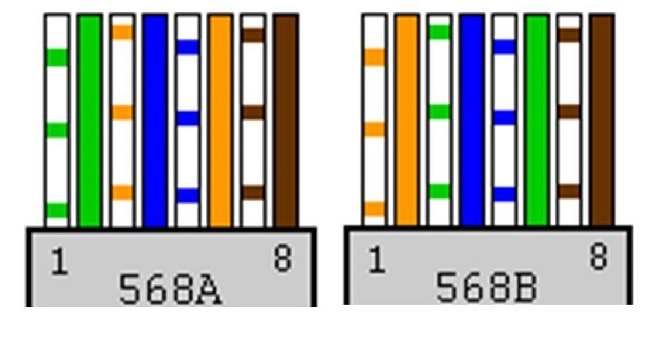

Как всё готово, осталось собрать металлоискатель своими руками.
Подробная аннотация по созданию металлоискателя своими руками
Все шаги по сборке простого сенсора для поиска металлов достаточно ординарны, как и составляющие, из которых он состоит. Довольно выполнить ряд главных шагов, благодаря которым у вас на руках окажется не только лишь действенное устройство, но и сэкономленные средства, издержать которые можно на последующее улучшение аппаратуры. Итак, приступим к подробному рассмотрению.
Шаг 1 – изготавливаем плату
Дабы выполнить металлоискатель дома, довольно обычных деталей. Изготавливаем интегральную схему, о которой мы гласили выше, и находим подходящую коробку для её установки.
Готовую плату можно поместить в стандартную распределительную коробку, корпус из-под старенького радио либо допускается внедрение других альтернатив, способных уберечь микросхему от механических воздействий и попадания воды.
Шаг 2 – собираем схему
Все составляющие конструкции нужно верно расположить на свои места и надёжно припаять оловом. Нужно продолжать заполнять плату элементами до того времени, пока они все не будут закреплены на собственных местах. После чего места скрепления нужно усилить и изолировать при помощи прозрачного лака для ногтей либо жаркого клея.
Глубинный металлоискатель своими руками в домашних критериях собирается по подобию обычного, но всё же имеет маленькие особенности конструкции.
Шаг 3 – подключаем наружные устройства

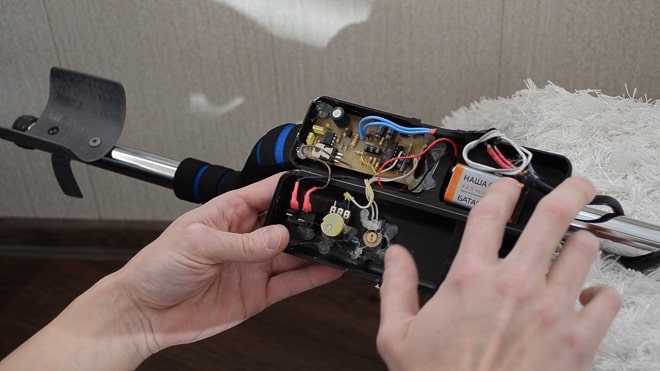

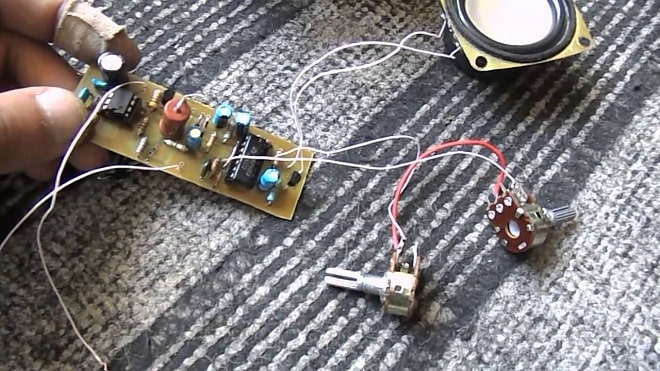

Когда ваша плата для металлодетектора, в конце концов, готова, остаётся только соединить её с другими элементами (наушники, катушка, питание), надёжно спаяв их. Кстати, если вдруг при сборке вышел противный пискливый звук, его можно без усилий подкорректировать путём подбора другого/альтернативного конденсатора для грядущего поискового устройства.
Шаг 4 – изготавливаем катушку
Катушку, как мы гласили ранее, можно применять различную – как из витой пары, так и сделанную на древесной базе. Всё зависит в главном от того, какой вариант устройства вы собираете. Её лучший поперечник почти всегда составляет от 20 до 25 см. Для поиска маленьких целей можно сделать катушку 15 см, сделав намотку в 17 витков.

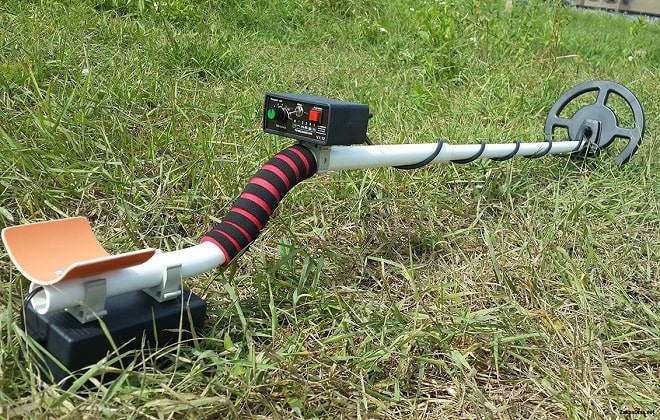

Шаг 5 – собираем металлоискатель
Сборка сенсора обнаружения металлов «до кучи» – самый приятный процесс, ведь он и является предпоследним шагом перед захватывающим тестированием МД:
• соединяем концы проводов катушки с приготовленными заблаговременно наушниками либо динамиком;
• крепим катушку на трубу либо другой другой штатив;
• подключаем к устройству питание;
• отлично изолируем слабенькие места.
Настройка металлоискателя
Самая четкая и корректная настройка самодельного металлоискателя – это регулировка его работы в наушниках. Отсутствие щелчков и других сторонних звуков в наушниках – неплохой символ. Для регулировки положения катушки нужно применять алюминий. Изменять её положение нужно до того времени, пока не добьётесь очень размеренного сигнала.
Вероятные трудности и способы решения
Основной трудностью при работе самодельного металлоискателя выступает отсутствие реакции на металл. Это может быть обосновано поломкой транзистора, нехорошим контактом спайки либо выходом из строя других мини-деталей сборки.
Перегрев устройства – также частая неувязка, которая появляется из-за огромного сопротивления. Для её решения нужно установить резистор с наименьшим сопротивлением.

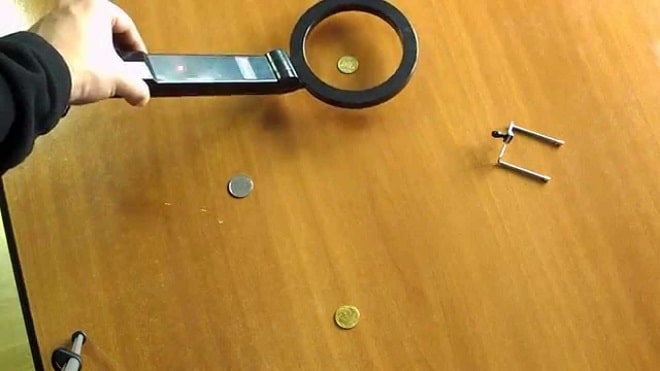

Как упрятать телефон от металлоискателя?
Если речь идёт о ручном сенсоре, то шансы остаться инкогнито есть. Для этого нужно выключить девайс и упрятать его подальше. Здесь всё будет зависеть от людского фактора, который может сыграть для вас на руку.
А вот пронести телефон через арочный металлоискатель так же нереально, как и отыскать металлы через приложения на девайсе. Эффективность поискового устройства из телефона приравнивается нулю.
Неважно какая несуразная попытка остаться незамеченным, завернув телефон в фольгу, не только лишь не увенчается фуррором, но и привлечёт пристальное внимание правоохранительных органов.
↓↓↓ Обсуждайте данную статью в комментах. Листайте вниз ↓↓↓
