Металлоискатель своими руками в домашних

За счет собственных электрических либо магнитных волн, металлодетектор, либо как его еще именуют металлоискатель, способен различать и демонстрировать реакцию на железные предметы сокрытые в другой среде. Данный устройство, является неподменным ассистентом для службы досмотра, экологов, строителей, для «добытчиков золота» и многих других специальностей. Средняя стоимость металлоискателя в Русской Федерации варьируется от 15-60 тыщ рублей. Эта статья рассчитана для тех, кто не желает переплачивать, вожделеет без помощи других разобраться в устройстве, и выполнить металлодетектор своими руками.

Металлоискатель, его устройство и механизм работы

Механизм работы металлоискателя непростой лишь на словах. Сущность его заключается в образовании магнитных полей при помощи электрического напряжения, когда эти самые волны встречают на собственном пути железные предметы, аппарат издает сигнал, уведомляя о находке. Для новичков, не сталкивавшихся еще с схожими «изобретениями» это кажется достаточно трудно, но если пристально следовать аннотации, на самом деле окажется все намного легче. И незначительно разобравшись, можно будет с легкостью сделать устройство, для нахождения древней монеты на глубине 30 см под землей.

Катушка

Для того дабы сделать магнитное поле, нужно дабы ток, прошел конкретно через мятеж (связку, намотку) медной проволоки с нейлоновой изоляцией. Ее наматывают на пластиковую катушку пару раз. Потом обкручивают полиэстеровой, крепкой упаковочной лентой. Это необходимо для того, дабы проволока не смогла раскрутиться назад. Если вовнутрь бобины (особая катушка) поместить незапятнанное железо, магнитное поле существенно усилится, таковой способ обычно используют для охранных металлодетекторов.

Электронная схема

Работа системы на сто процентов находится в зависимости от электронной схемы, это мозг устройства. Оставшийся кусочек медной проволоки припаивают к печатной плате, другой выход платы подсоединяют электрическими проводками к датчикам: светодиодам, вибраторам, динамикам. В случае столкновения магнитных волн с металлом, электрический сигнал поступит от катушки к индикаторам через плату. Пожалуй, это самая непростая часть сотворения устройства своими руками. Потом приспособление калибруют, настраивают, помещают в пластмассовый защитный корпус.

Главные характеристики

По своим свойствам металлоискатели делят на главные 3 группы: глубинные, подводные, грунтовые. По наименованию сходу понятно в чем их особенности. Хотя часто, делают модификации, к примеру у грунтовых — водонепроницаемую катушку с корпусом. Естественно, такие будут стоить на порядок выше. Дабы выполнить металлодетектор самому, необходимо верно представлять, для каких целей он будет употребляться, исходя из этого есть общие характеристики устройства:

• Глубина деяния под землей, у каждого устройства есть своя «проникающая способность». Естественно это зависит также от плотности, рода грунта, наличия в ней камешков, но это уже второстепенное.
• Поперечник зоны поиска, вы должны сходу себе найти, какой спектр будет оптимален, и от этого отталкиваться, выбирая, либо собирая металлоискатель.
• Чувствительность устройством металла. Тут и появляется вопрос, с какой целью будет употребляться аппарат: для кладоискателей, мелочь будет только мешать, а вот для охотников за потерянными украшениями на пляже, принципиально не упускать ничего, даже самую мелочь.
• Избирательность металла. Есть приборы которые реагируют лишь на определенные драгоценные сплавы.
• Мощность и сбережение энергии, стандартная черта любого беспроводного устройства.
• У совершенно новых моделей, есть такая особенность как «дискриминантность», позволяющая выводить на табло устройства примерную глубину, размещение, сплав металла.

Читайте также: Что такое RFID метки либо метки радиочастотной идентификации?

Глубина обнаружения

В среднем, глубина поиска у металлоискателя составляет от 1 до 100 см. Различные модели, имеют разную точность и глубину деяния. В главном спектр видимости находится в зависимости от размера катушки, чем она больше, тем поглубже вы можете заглянуть. И самая 1-ая ошибка большинства новичков, не зная для чего, не зная зачем, они выбирают металлоискатель с большей глубиной исследования. В среднем, древние монеты зарыты на 30-35 см, а утерянные драгоценные декорации еще поближе к поверхности. К тому же, чем больше глубина, тем больше погрешностей и ошибок. Можно вырыть 10 ям глубиной в 1 метр, за тоже время отыскать вправду что то ценное фактически на поверхности, полностью не утруждаясь.

Частота работы

Как и хоть какое устройство, металлодетектор имеет связь собственных девайсов. Используя устройство на полную мощность, вы увеличиваете энергозатратность батареи. Если разглядеть металлоискатель в целом, то можно прийти к выводу, что все его комплектующие габариты и функциональность зависят от частоты генератора. Это пожалуй, самое главный аспект оценивания, по которой их систематизируют:

1. 1-ый вариант совсем не любительский — сверхнизкочастотный. Без определенной компьютерной поддержки он не сумеет работать. Прямо за катушкой должна следовать особая машина, которая будет не только лишь обрабатывать сигнал оператору, но и подавать заряд, из-за большой энергозатратности. Его спектр составляет наименее 100 Гц.
2. 2-ой вариант также не является обычным бытовым устройством — низкочастотный. Спектр варьируется от 100 Гц до 10 кГц. Также просит огромные затраты энергии, в главном рассчитаны на поиск черных металлов глубиной до 5 метров. Просит компьютерной обработки сигналов, но даже при его помощи, имеет огромную погрешность в распознавании сплава и его объема на огромных глубинах.
3. Универсальные, более сложно-устроены, малогабаритные — высокочастотные металлоискатели. При помощи такового устройства можно отыскать металл 1,5 метра глубиной. Имеет среднюю помехоустойчивость, но неплохую чувствительность, на маленький глубине, есть возможность найти сплав и размеры металла, с достаточно отлично точностью. Имеет спектр до 30 кГц.
4. Радиочастотные металлодетекторы, их наверняка лицезрел каждый, стандартный устройство подходящий для устремленных любителей. Имеет хорошую дискриминацию глубиной до 0,5 метра. Если грунт не имеет магнитных параметров, к примеру песок, либо вблизи нет радио либо телестанции, то это просто хороший универсальный аппарат.Его энергозатратность по сопоставлению с представителями выше очень мала. А его полная эффективность будет также зависеть от его девайсов, почти во всем от катушки.

Сборка металлоискателя своими руками

В простор веба огромное количество схем, видео, форумов, советов по сборке металлодетектора. И посреди огромного количества отзывов, есть много отрицательных по поводу аппарата собственного производства. Многие пишут, что у них не вышло, не работает, что лучше приобрести ежели издержать массу времени… Ответить на подобные комменты до боли просто: если задаться целью, и подойти к вопросу серьезно, то создание своими руками, окажется намного лучше промышленных металллодеткоров. Если хочешь выполнить что-то отлично, сделай это сам.

Читайте также: Клеточка Фарадея своими руками

Может быть ли выполнить металлоискатель своими руками?

Человеку, который хотя бы на школьном уровне знает и интересуется физикой и электроникой, схожая задачка не составит особенного труда. И дело остается только за подбором высококачественных материалов. Но и новеньким не следует отступать, шаг за шагом, следуя по аннотации, добавив малость упорства, все обязательно получится.

Как выполнить металлоискатель своими руками

Всегда любопытно отыскать древний предмет, имеющий отношение к истории собственной страны, населенного пт либо семьи. Еще увлекательнее, если это окажется находка, представляющая ценность. К таким вещам относятся монеты, заслуги, декорации из металлов. Но найти в земле такие артефакты без специального оборудования фактически нереально. На помощь приходят металлоискатели.

Не считая поиска исторических ценностей, эти устройства играют важную роль в деятельности поисковых отрядов, занимающихся обнаружением мест схваток 2-ой мировой войны и захоронений бойцов. А кто-то приобретает металлоискатель, дабы повысить свое вещественное благополучие после окончания купального сезона, когда на пляжах можно отыскать потерянные цепочки, кольца либо браслеты.

На данный момент в специализированных отделах магазинов представлено огромное обилие металлоискателей. Есть дорогие и функциональные устройства, а есть аксессуары для начинающих кладоискателей. Можно приобрести устройство с дискриминацией, который калибруется для поиска определенных металлов на сравнимо большой глубине под землей. Можно приобрести и подводную разновидность, все элементы которого герметичны и позволяют погружаться с ним под воду.

Но кому-то может показаться, что растрачивать средства на устройство не стоит, ведь его полностью по силам выполнить своими руками. И это вправду так. Хотя, проф устройство, созданное для действенного поиска, все-же лучше брать. А самодельное можно применять на исходном шаге, дабы отработать свои способности. Для тех, кто решил собрать металлоискатель без помощи других, поведаем о том, как его сделать. Для начала разглядим механизм работы металлодетекторного устройства.

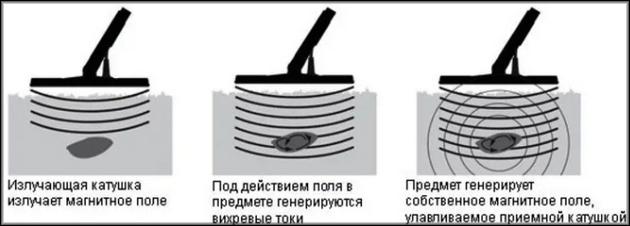

Механизм работы сенсора

Работа металлоискателя базирована на фиксации изменений электромагнитного поля. Оно формируется импульсным генератором и излучается через катушку. При столкновении с проводником, а это практически все металлы, поле изменяет свои свойства. Об этих конфигурациях устройство докладывает при помощи звукового сигнала. Индикация, сигнализирующая о отысканном металле, может выводиться и на экран монитора. Но такие устройства более дорогие.

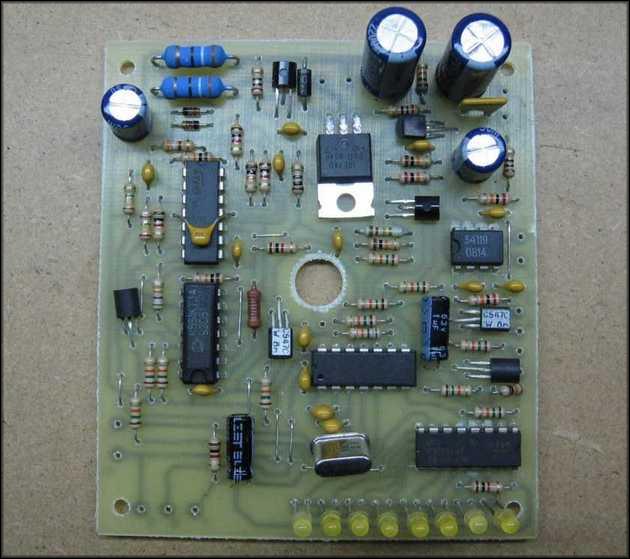

Самодельные металлоискатели делаются с внедрением печатной платы, которую тоже необходимо выполнить самому. Вторым принципиальным самодельным устройством металлоискателя является катушка. Есть умельцы, которые делают поисковый устройство из радиоприемника и калькулятора. Но таковой сенсор наименее чувствителен и не подойдет, дабы находить металл под землей. Поведаем об изготовлении этих разновидностей поисковых устройств. Начнем с более сложного и чувствительного.

Изготовка металлоискателя с печатной платой

Дабы выполнить таковой устройство, необходимо сделать важнейший его элемент: плату с размещенными на ней электронными элементами. Способ сотворения печатной платы получил название лазерно-утюжного. Он содержит в себе следующие этапы:

1. Используя программку «Sprint-Layout», на компьютере делается схема, которую необходимо будет перенести на плату из текстолита.
2. На лазерном принтере печатается приобретенная схема. Проф радиолюбители рекомендуют применять для печати фотобумагу маленькой плотности.
3. Готовится текстолитовая заготовка размером 84×31 мм. Она зачищается наждачкой и обезжиривается особым веществом.
4. Дабы схема перебежала с фотобумаги на заготовку, ее проглаживают нагретым утюгом. Схема должна быть прижата к текстолиту, а тыльная стороны фотобумаги накрывается листом бумаги.
5. Под воздействием высочайшей температуры разметка схемы закрепится на заготовке. После чего ее очищают от бумаги. Лучше это делать в емкости с водой, дабы бумага размягчилась и просто удалилась.
6. Потом плата с линиями разметки помещается в раствор хлорного железа либо медного купороса.
7. Через час заготовка извлекается из раствора, а полосы тонера смываются растворителем. Можно применять ацетон.
8. Узким сверлом делаются отверстия для электродеталей.
9. После чего наносятся дорожки из олова. Они делаются при помощи паяльничка и припоя в согласовании с разметкой.

Дальше перебегают к размещению на плате всех электронных частей. Важнейшим из них является микросхема «КР1006ВИ1».

Это российская часть может быть заменена забугорной «NE555». Перед тем, как приступать к монтажу, нужно спаять перемычку, находящуюся под микросхемой.

По окончании установки микросхемы приступают к монтажу усилителя двухканального «К157УД2». Эту часть отыскать на данный момент труднее всего, так как элемент является устаревшим. Ранее усилитель устанавливали в магнитофоны русского производства, и у опытнейших радиолюбителей он полностью возможно окажется в наличии.

Окончив с установкой предшествующего элемента, начинают монтировать конденсаторы и резистор. Пригодятся два SMD-конденсатора. Тип резистора, который необходимо припаять к плате, — «МЛТ С2-23». Дальше припаиваются транзисторы «ВС557» и «ВС547», хотя можно применять их аналоги, как и в случае с полевым транзистором «IRF-740».

К сведению. Для того, дабы конструкция обладала хорошей термостабильностью конденсаторы должны быть с наименьшим ТКЕ.

Изготовка катушки

Можно сделать два вида катушек:

• из медной проволоки на фанерной базе;
• из витой пары.

Разглядим оба варианта.

Катушка из провода на фанерной базе

Для производства таковой катушки пригодится:

• кольцо из фанеры поперечником 20 см и шириной 1.5–2 см;
• медная проволока поперечником 0.5 мм;
• клеевой пистолет;
• пластмассовая труба.

На фанерный круг наматывается 20 витков проволоки, после этого оба конца фиксируются при помощи клеевого пистолета. К катушке крепится труба из пластика, которая будет выступать в качестве держателя.

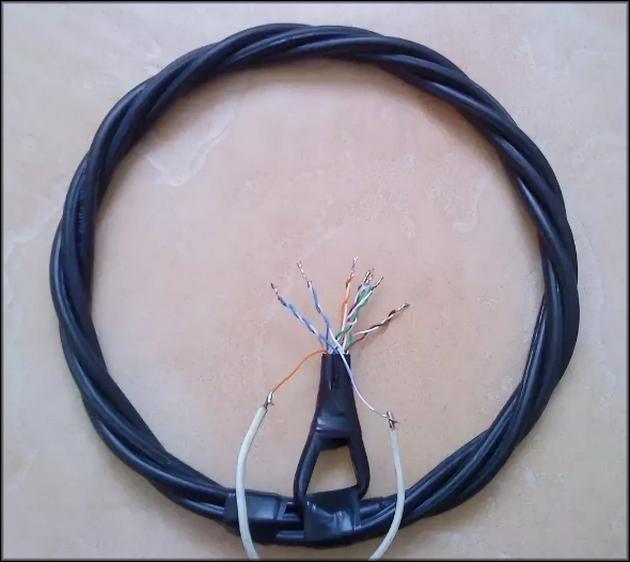

Катушка из витой пары

Для ее производства пригодится:

• медный провод «витая пара», применяемый для прокладки электросетей, длиной 3 м;
• изолента;
• скотч;
• пластмассовая труба.

Процедура производства смотрится следующим образом:

1. Отрезается кусочек провода длиной 60 см.
2. Он заворачивается в кольцо и его концы соединяются изолентой.
3. Оставшийся отрез провода наматывается на кольцо. Необходимо направить внимание на то, дабы витки ложились с равномерными промежутками и были плотными. В конце наматывания должны остаться два конца, длиной по 10 см.
4. Обмотка закрепляется в кольце при помощи скотча.
5. 10-сантиметровые концы зачищаются и загибаются вовнутрь;
6. Катушка закрепляется на пластмассовой трубе-держателе.

Катушка готова. Можно приступать к подбору устройства звуковой индикации, источника питания и соединению всех частей самодельного металлоискателя.

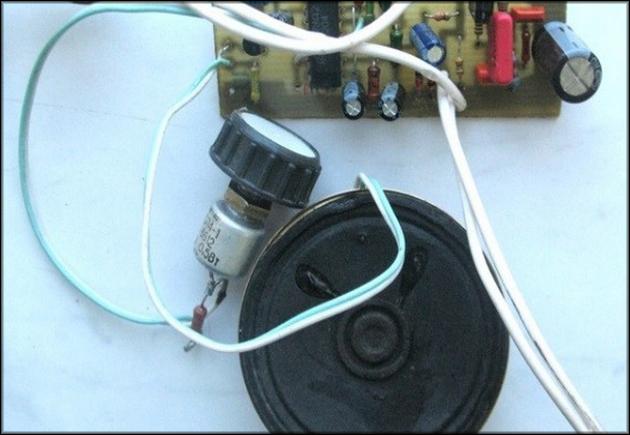

Выбор звукового индикатора и источника питания

В качестве источника звука, который будет издаваться при обнаружении металла, можно применять обыденные динамики, которые инсталлируются в радиоприемники. Подойдет как русский, так и китайский вариант. Главное, дабы его сопротивление составляло 8 Ом.

К динамику нужно подсоединить два потенциометра. Они нужны для регулировки устройства. Пригодятся подстроечные резисторы с различными показателями наибольшего сопротивления:

• на 10 кОм;
• на 100 кОм.

В качестве источника питания необходимо применять батарею с выдаваемым напряжением 12 В. Это может быть несколько соединенных батареек типа «Крона» либо один аккумулятор. Все находится в зависимости от набора имеющихся под рукою частей. Отлично себя зарекомендовали батареи для шуруповертов либо подобных устройств. Они довольно малогабаритны и владеют сравнимо большой емкостью. Дабы очень защитить устройство от помех, для соединения платы со схемой и катушки, рекомендуется использовать экранированный провод.

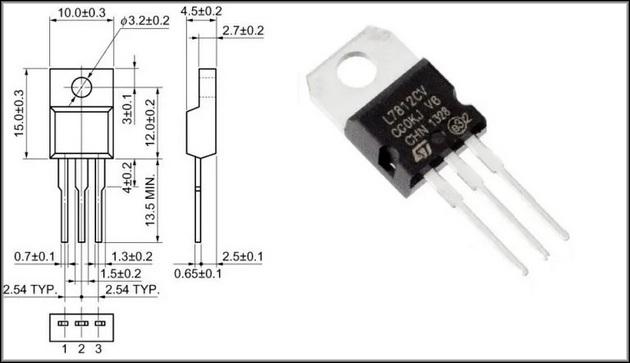

Для дополнительной защиты частей схемы на входе устанавливается стабилизатор уровня напряжения. Это может быть микросхема с обозначением L7812.

Проверка и настройка металлоискателя

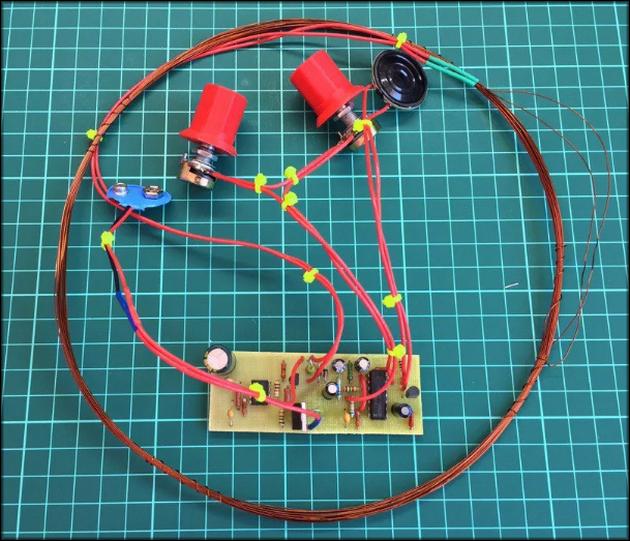

После того, как все составные части металлоискателя соединены, можно приступать к его проверке и настройке. Чувствительность устройства настраивается методом вращения ручек потенциометров. Необходимо достигнуть того, дабы в динамике слышалось легкое потрескивание. Это полностью нормально, так как убрать все электромагнитные помехи фактически нереально.

Потом приступают к тесту на реальных железных предметах. Отлично настроенный металлоискатель должен найти железную пластинку поперечником 25 мм (что соответствует монете номиналом 5 рублей) с расстояния около 30 см.

Опробовав устройство на монетах, можно протестировать расстояние, с которого действует сенсор на более больших либо более маленьких кусочках металла. Это дозволит приготовиться к работе в реальных «полевых» критериях.

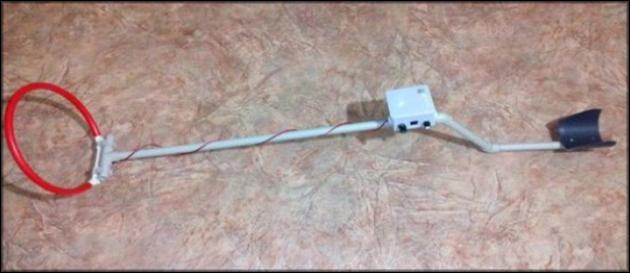

Изготовка каркаса

По окончании проверки и опции конструкции, приступают к изготовлению каркаса. Тут можно проявить фантазию. Главное, дабы было комфортно держать металлоискатель и все элементы были накрепко закреплены. Обычно применяют водопроводные ПВХ-трубы. Они довольно крепкие и с ними комфортно работать, так как трубы просто изгибаются при помощи перемычек и без усилий режутся. Для сенсора будет довольно 4-х метров трубы, из которой делают держатель и укрепляют на него подставку для локтя.

Коробку с платой укрепляют к штанге ниже ручки для удержания металлоискателя. Для платы лучше подобрать пластиковую коробку подходящего размера. Это убережет ее от попадания воды во время дождика. В конструкции корпуса необходимо стараться избегать железных частей крепления, так как это будет дополнительным источником помех и преломления сигнала.

Обозначенная конструкция имеет наивысшую дистанцию обнаружения металла, равную 1 м либо чуток больше. Это не дозволит находить клады при их глубочайшем залегании. Но изготовленный своими руками металлоискатель подойдет, к примеру, для поисков в травке либо под маленьким слоем пляжного песка.

Отрицательным моментом является и то, что у металлоискателя нельзя настроить выборочный поиск тех либо других металлов. Потому сигнал не будет отличаться, когда найдется золото либо заржавелое железо. Но отработав на самодельном металлоискателе способности поиска, можно получать проф устройство, будучи уверенным, что сейчас точно получится отыскать что-то ценное.

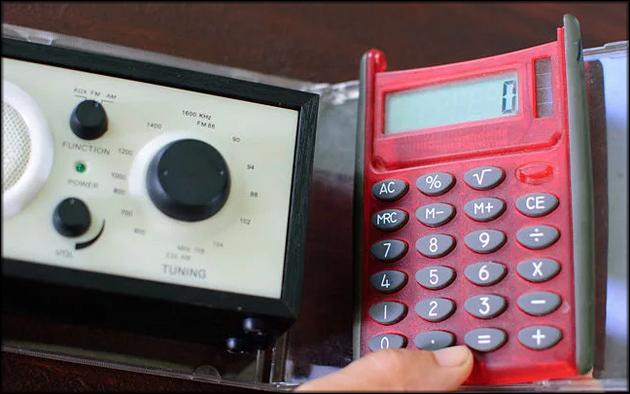

Металлодетектор из радиоприемника и калькулятора

Как и было обещано сначала статьи, поведаем, как выполнить металлоискатель, используя для этого радиоприемник и калькулятор. Сходу отметим, что такое устройство точно не подойдет для поиска металлов даже под маленьким слоем земли. Но его можно испытать применять в качестве сенсора сокрытой проводки в стенках. Для такового устройства пригодятся:

1. Пустая коробка от CD-дисков.
2. Радиоприемник, способный работать в АМ-диапазоне.
3. Калькулятор.
4. Обоесторонний скотч.

Для производства металлодетектора необходимо сделать следующие операции:

• приклеить на внутренние стороны створок коробки из-под CD-дисков обоесторонний скотч;
• прикрепить к одной створке радиоприемник;
• ко 2-ой створке крепится калькулятор.

Все, металлоискатель готов. Осталось его настроить. Для этого оба устройства необходимо включить, и перевести радиоприемник на работу при наибольшей частоте. Потом меняя обоюдный наклон калькулятора и приемника, нужно достигнуть того, дабы из динамика радио доносился только несильный шумовой фон от излучаемых калькулятором электромагнитных волн. Это положение необходимо зафиксировать, и можно приступать к испытаниям устройства, поднося его к железным предметам и фиксируя изменение звука.

Как выполнить металлоискатель своими руками: механизм работы, схемы, пошаговая аннотация

На данный момент, пожалуй, нет человека, который бы не знал, что такое металлоискатель либо металлодетектор. Но напомним ещё раз, это устройство, позволяющий определять скрытое местопребывание металлов. Металлодетектор очень популярен посреди археологов-любителей и кладоискателей. Устройство стоит достаточно недешево, а некоторые модели и совсем владеют заоблачной ценой, и вот поэтому большая часть радиолюбителей предпочитает собирать его без помощи других. В нынешней статье мы разглядим, как выполнить металлоискатель своими руками, принцип деяния устройства, пользующиеся популярностью схемы, также особенности сборки и опции.

Кто не грезит отыскать клад

Читайте в статье

Как работает металлоискатель

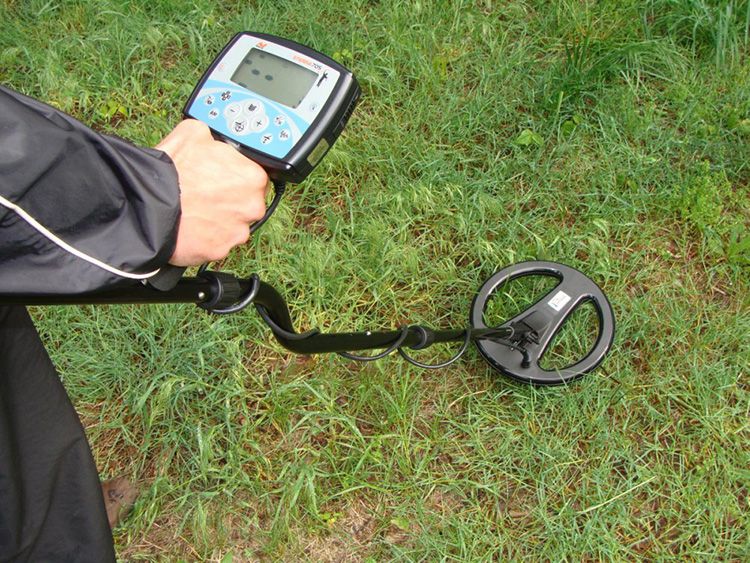

Металлоискатель, либо металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов делят на несколько типов:

1. «приёмо-передача»;
2. индукционные;
3. импульсные;
4. генераторные.

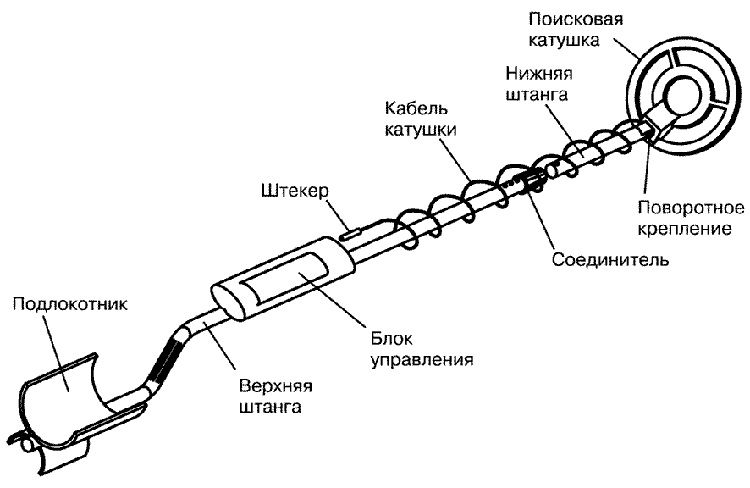

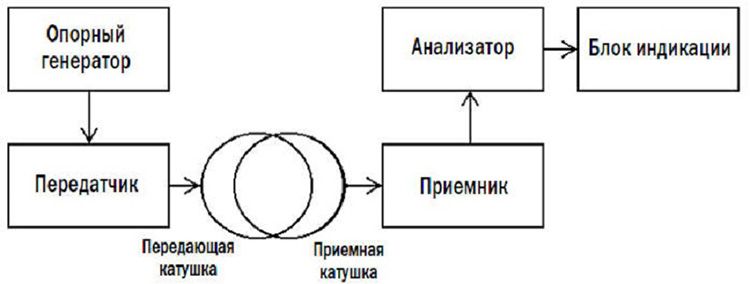

Устройство металлодетектора

Устройства средней ценовой категории в главном относятся к типу «приёмо-передачи». Механизм работы схожих металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами устройства подобного типа являются две катушки: одна − передающая, а 2-ая − принимающая. 1-ая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

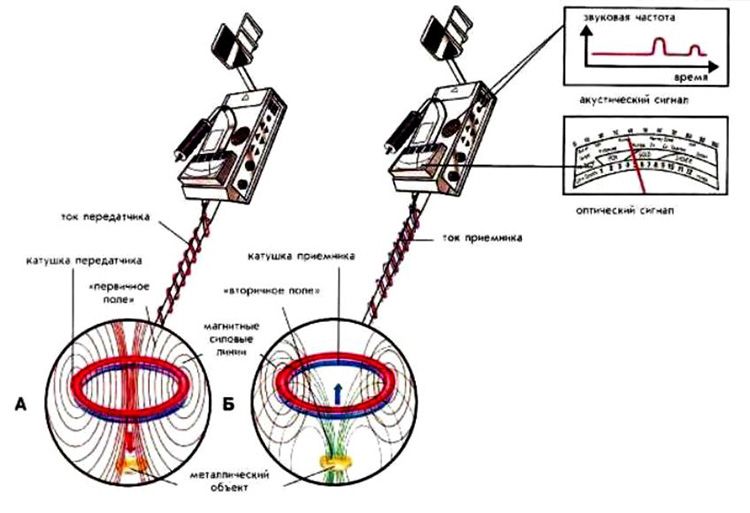

Механизм работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая отправляет и воспринимает сигнал сразу. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые сенсором. Таковой принцип деяния понижает способности к дискриминации, что может осложнить поиск.

Механизм работы импульсного металлодетектора

Металлоискатели генераторного типа бывают различных типов, но они все построены на базе LC-генератора. Они владеют низким уровнем чувствительности и, обычно, созданы для того, дабы отыскивать металл только 1-го вида. Также металлодетекторы можно поделить на три категории:

1. общего использования;
2. средний класс;
3. проф оборудование.

Многофункциональные и технические характеристики металлодетекторов

До того как избрать и приобрести неплохой металлоискатель, следует чётко обусловиться с тем, в какой среде будут вестись поисковые работы. Также нужно учитывать предполагаемые размеры разыскиваемых предметов и глубину их залегания. Разглядим главные свойства, на которые необходимо направить повышенное внимание при покупке сенсора:

• принцип деяния;
• рабочая частота устройства;
• чувствительность;
• вес;
• балансировка грунта;
• целеуказание;
• дискриминатор;
• дополнительные функции.

Механизм работы и рабочая частота сенсора – главные свойства, определяющие способности устройства и показывающие, к какой категории его можно отнести (обычный грунтовый, средний класс либо проф). Чувствительность определяет глубину залегания предметов, с которой может работать устройство. Обычно, этот показатель находится в границах от 100−150 мм до 600−1500 мм. Но есть глубинные модели, созданные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить устройство на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Металлоискатель с дискриминатором

Какие виды металлоискателей можно выполнить своими руками

Можно приобрести сенсор в спец магазине либо выполнить металлоискатель своими руками в домашних критериях. Есть схемы, которые по силам даже начинающему радиолюбителю. К устройствам, которые можно собрать без помощи других, можно причислить:

• «бабочку»;
• устройство без микросхем (ИМС);
• модель «Пират»;
• «Терминатор 3» и пр.

На просторах веба прогуливается информация, что типо можно собрать своими руками металлоискатель из телефона. Запомните два слова – это фикция. Есть какие-то приложения, благодаря которым можно включить планшет либо телефон в схему сенсора, но вот настоящее устройство для поиска металлов и их определения выполнить нереально.

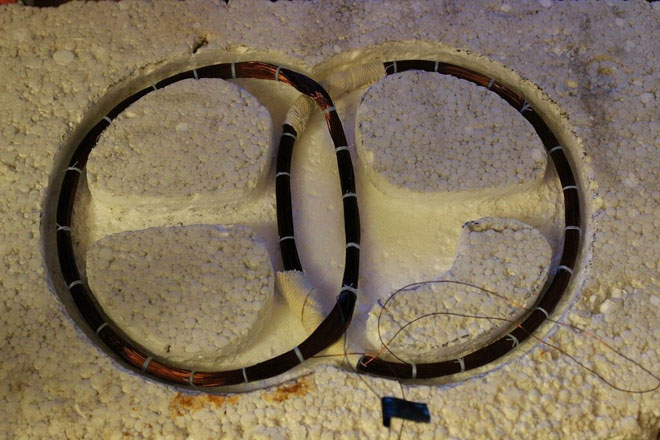

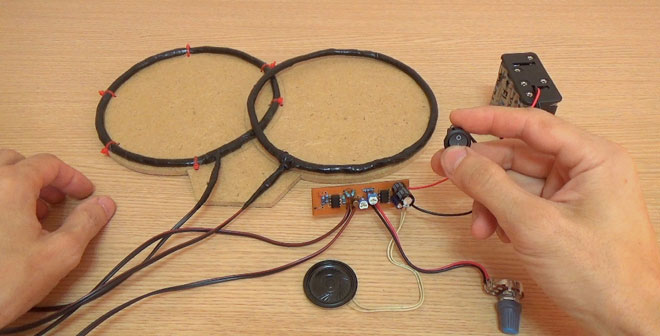

Собранный своими руками металлоискатель «бабочка» имеет свои особенности

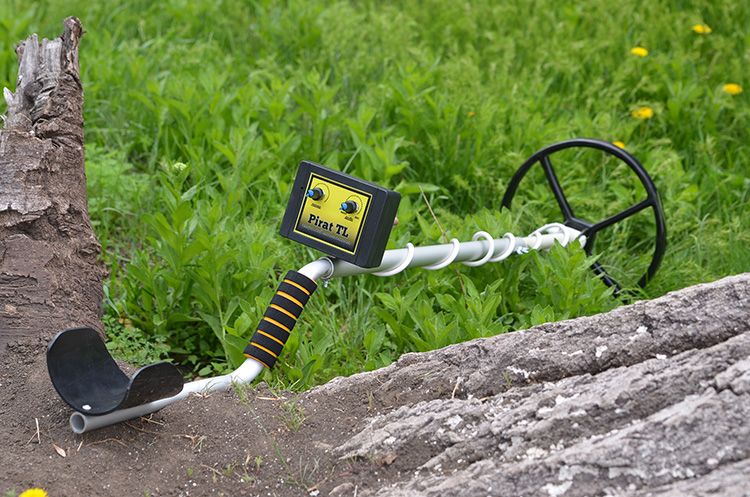

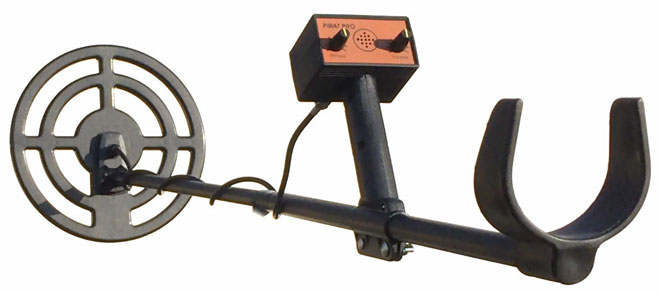

Как собрать своими руками металлоискатель «Пират»: подробная аннотация

Модели серии «Пират» стоят порядка 100−300 $. Такая цена обоснована возможностью устройства обнаруживать предметы на глубине от 200 мм (для маленьких вещей) и 1500 мм (большие элементы). Разглядим особенности сборки и опции устройства для поиска металлов, также его составляющие.

Материалы, нужные для сборки своими руками массивного металлоискателя

Для производства металлодетектора пригодятся следующие материалы и составляющие:

• ИМС КР 1006ВИ1 либо NE 555 (забугорный аналог) для сотворения передающего блока;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547 для сборки приёмного узла;
• транзисторы типа NPN;
• провод ПЭВ 0,5 для сотворения катушки;
• материалы для производства корпуса, штанги и т.д.;
• пластинка, покрытая медным листом, для производства печатной платы;
• провода;
• изолента;
• бокорезы;
• паяльничек;
• скальпель;
• набор отвёрток;
• пассатижи;
• разные виды крепежа.

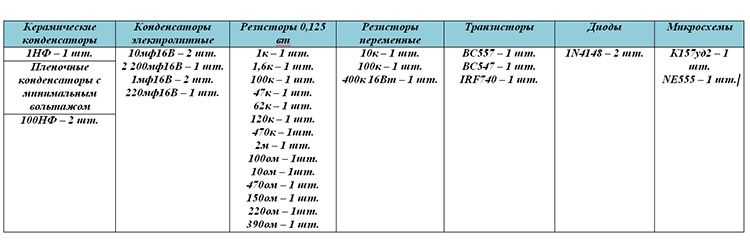

Детали для самодельного металлоискателя «Пират»

Сбор металлодетектора своими руками: схемы

В текущее время схем металлодетектора «Пират» много, так как некоторые радиолюбители стали совершенствовать их под свои нужды. Все варианты рассматриваться не будут, только самые испытанные и более пользующиеся популярностью.

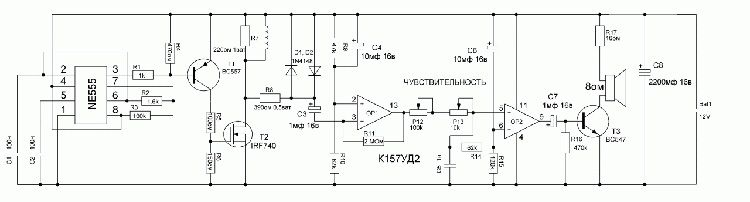

Схема сенсора на микросхеме NE555

Традиционная схема металлоискателя серии «Пират», построенная на ИМС-таймере NE555. Работа устройства находится в зависимости от компаратора, один выход которого присоединён к генератору импульсов ИМС, 2-ой к катушке, а выход к динамику. В случае обнаружения железных предметов сигнал от катушки поступает на компаратор, а после на динамик, который оповещает оператора о наличии разыскиваемых предметов.

Сборка своими руками схемы металлоискателя «Пират 4», построенного на базе ИМС

Сборка своими руками металлоискателя без микросхем

В отличие от предшествующей схемы, в этом устройстве для генерирования сигналов применяются транзисторы русского эталона КТ-361 и КТ-315 (можно пользоваться подобными радиодеталями).

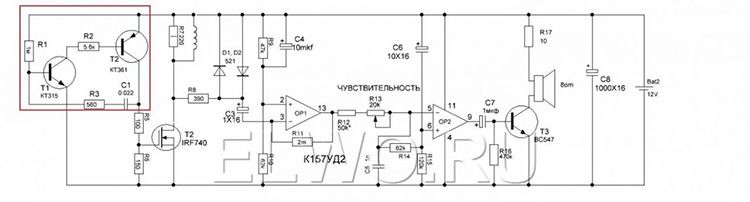

Схема металлоискателя на транзисторах

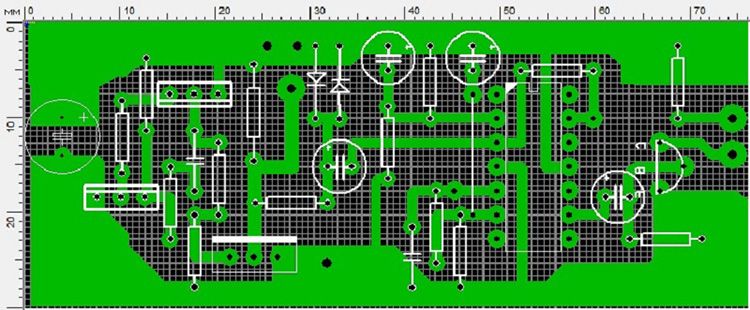

Интегральная схема своими руками

Детали куплены, схема имеется, и сейчас необходимо всё это собрать. Для размещения радиодеталей применяется печатная схема, которую можно просто сделать без помощи других. Для этого пригодится кусочек листового гетинакса, покрытого медной электротехнической фольгой. На заготовку перенести избранную схему, обозначить дорожки, соединяющие детали, и просверлить отверстия в местах их крепления и пайки. Дорожки покрыть защитным лаком, а после высыхания опустить будущую плату в хлорное железо для травления (удаления незащищённых участков медной фольги).

После того как плата готова, можно устанавливать и распаивать радиодетали. Следующим шагом будет проверка схемы с помощью измерительных устройств.

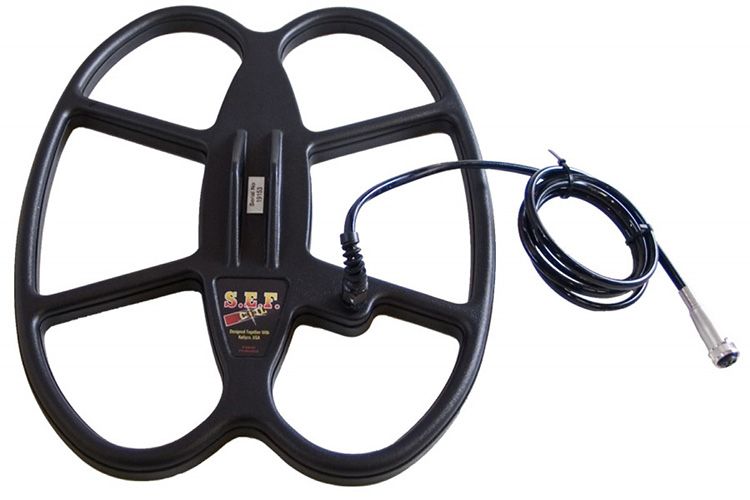

Катушка для металлоискателя – как выполнить своими руками

Благодаря тому, что металлодетектор «Пират» является устройством импульсного типа, то точность при сборке катушки непринципиальна. Для базы будет нужно кольцо с поперечником порядка 200 мм, на которое необходимо намотать 25 витков проволоки ПЭВ 0,5 мм. Дабы повысить глубину обнаружения металлов, каркас катушки должен быть в границах 260−270 мм, а количество витков – 21−22 об. Дальше оправку с проводом необходимо отлично обмотать изоляционной лентой.

Готовую катушку поместить в корпус из диэлектрического материала. Для этого можно применять подходящие по размеру корпуса от неисправной домашней техники «на выброс». Кстати, это дозволит защитить катушку от механических повреждений во время работы с сенсором. Выводы обмотки необходимо припаять к многожильному проводу с поперечником в границах 0,5−0,7 мм. Идеальнее всего применять витую пару.

Самодельная катушка для металлодетектора «Пират»

Проверка и настройка металлоискателя

На штанге металлоискателя крепим все узлы устройства: корпус с катушкой, приёмо-передающий блок и ручку. Если схема управления собрана верно, то настройка устройства не будет нужно, так как он вначале имеет наивысшую чувствительность. Более узкая настройка осуществляется средством переменного резистора R13. Обычная работа сенсора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 необходимо измерить частоту, которая должна составлять 120−150 Гц, а продолжительность импульса – 130−150 мкс.
