Металлоискатель своими руками подробная аннотация

Вы думаете это не реально выполнить за 5 минут настоящий металлоискатель? На данный момент ваши представления будут разрушены.

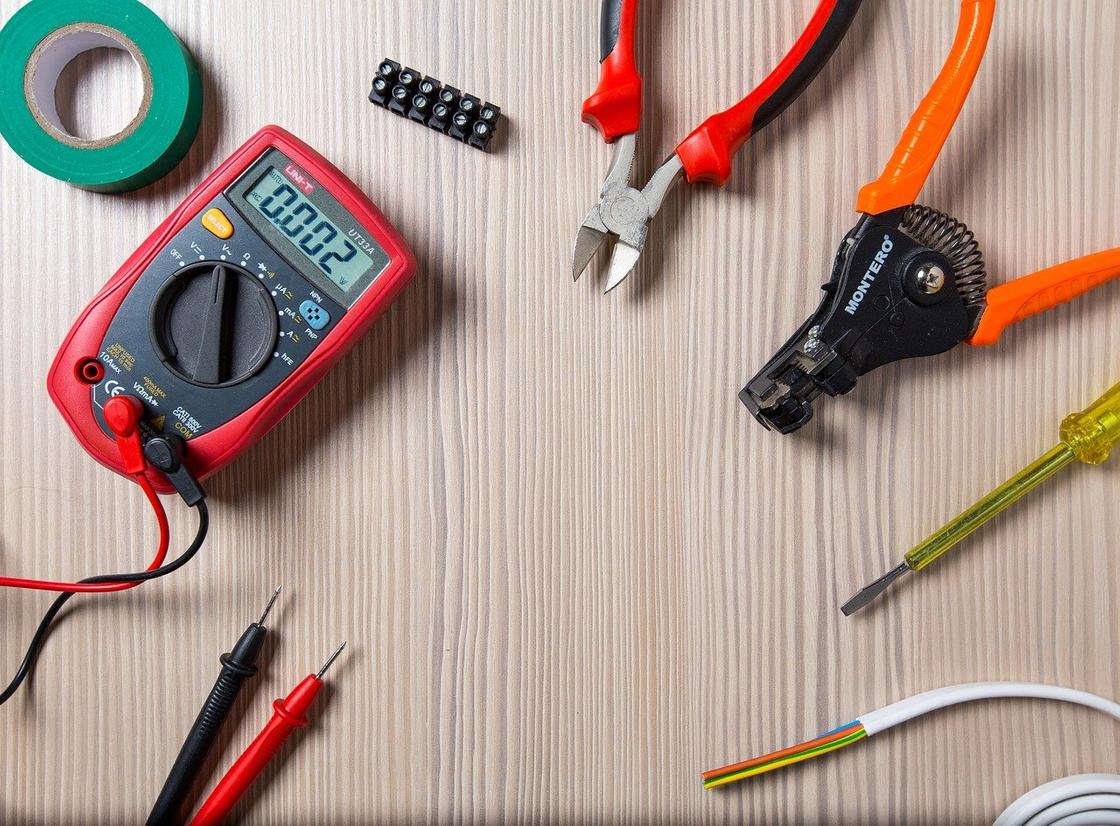

Наверное практически у каждого есть дома китайский мультиметр, не непременно таковой как на рисунке, хоть какой схожий подойдет. Итак вот, на базе него и будем делать этот обычной устройство для поиска металлов.

Пригодится

Мультиметр — http://ali.pub/59olb8
Проволока эмалированная 0,3 мм.
Пластмассовая труба.
Скотч.

Как стремительно переработать мультиметр в металлоискатель

Все что необходимо выполнить так это поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

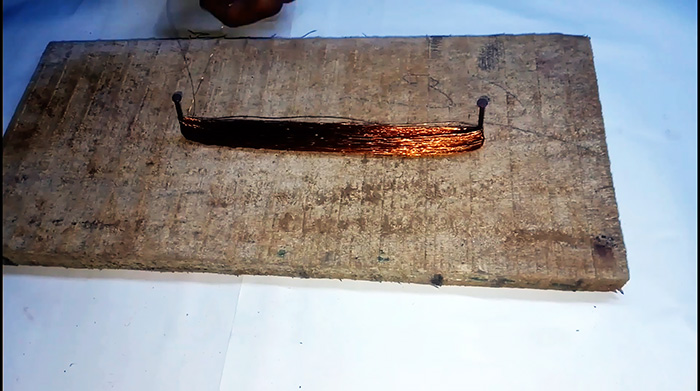

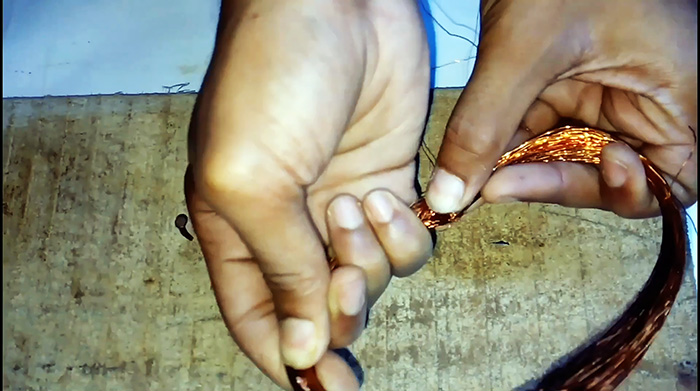

В доску вбиваем 2 гвоздя и на них наматываем 150 витков.

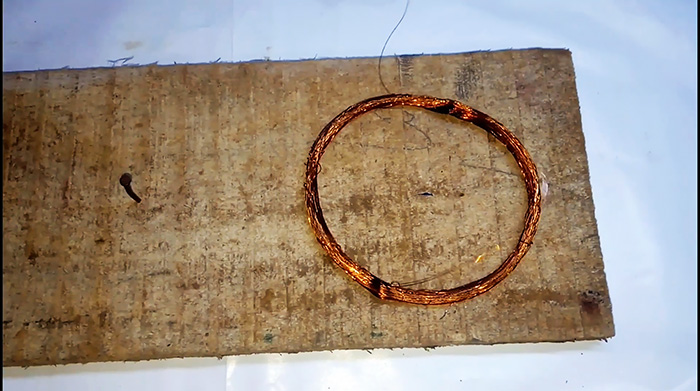

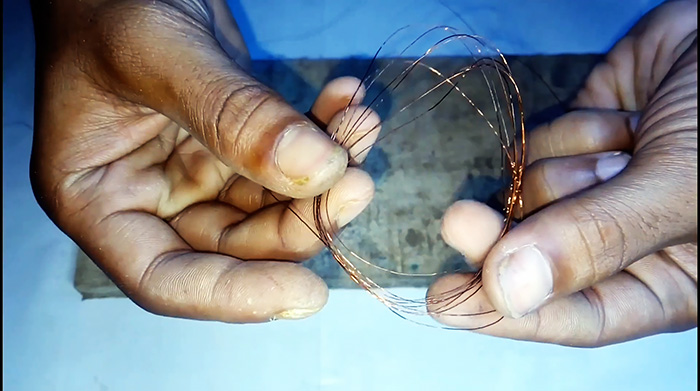

Дальше снимаем намотку, закрепляем кусками проволоки.

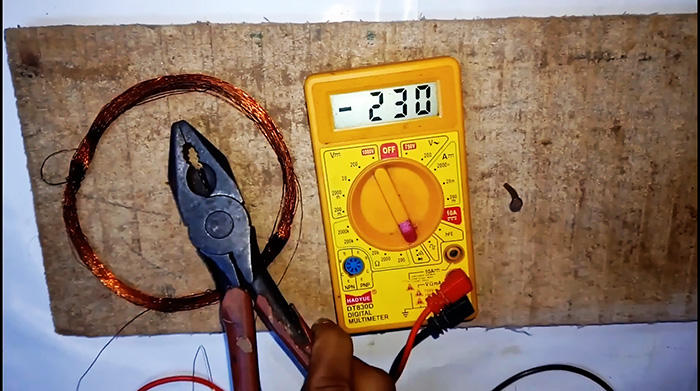

Подключаем щупы китайского мультиметра к катушке, за ранее отчистив контакты от эмали.

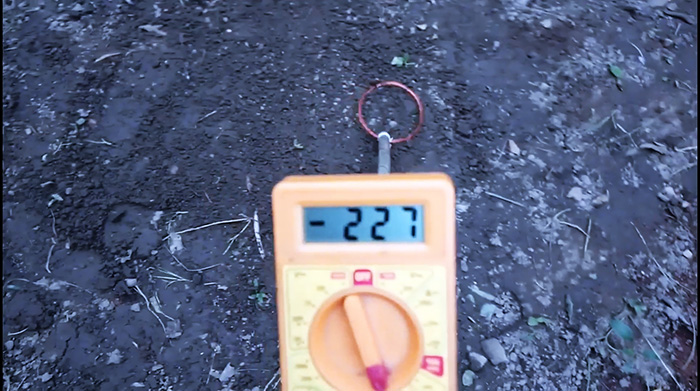

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.

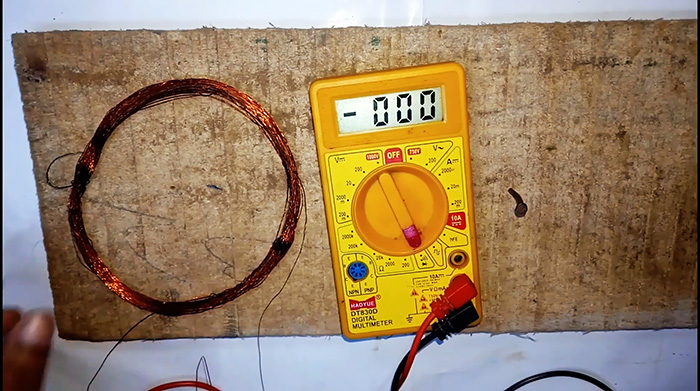

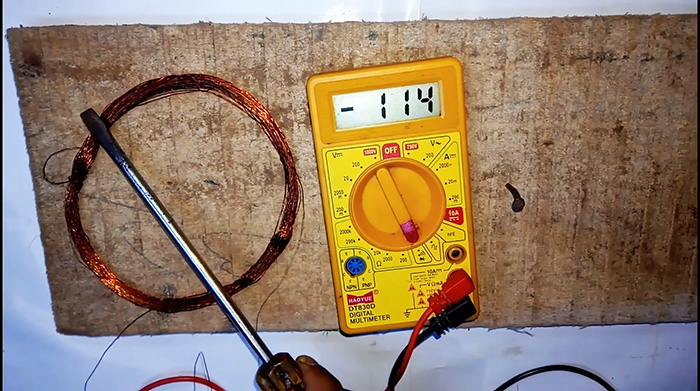

Для проверки поднесите железный предмет и показания тестера сходу поменяются.

Почему он работает?

Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как вначале не знает полярность присоединенного диодика. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как в катушке возникает металл — это меняет ее индуктивность, что и считывает тестер.
У данного устройства есть один недочет: он работает в импульсном режиме, и, потому, нужно двигать повсевременно предмет, дабы его найти. Так как если металл в катушке остается, но не двигается, тестер выдает «0» либо низкие значения.

Улучшим наш устройство

Дополним наш металлоискатель поисковой штангой, для удобство применения. Берем пластиковую водопроводную трубу и мало сгибаем снизу.

Металлоискатель своими руками: как выполнить самый обычный устройство

Желаете выполнить металлоискатель своими руками? Для этого пригодятся хотя бы простые познания в пайке и электронике. Выполнить таковой устройство не так трудно. Довольно пользоваться пошаговой аннотацией, которая даст подсказку, как выполнить металлоискатель.

Металлоискатель своими руками: инструменты и материалы

Сенсор металла работает по принципу магнитного притяжения. При нахождении катушкой железных предметов появляется резкое колебание электромагнитных волн, которые и провоцируют звуковой сигнал. От того, каким образом соберете инструмент, зависит, на какой частоте он будет работать:

На низких частотах отыщет огромные предметы на глубине до 4 метров. При всем этом изделия на поверхности не увидит.
Высочайшая частота улавливает маленькие вещи на глубине до 1,5 м.

Обусловьтесь, для каких целей нужен металлоискатель, и приступайте к сборке.

Как выполнить обычный металлоискатель? Сперва подготовьте такие инструменты:

кусачки;
острый ножик;
пилку для пластика;
паяльничек;
отвертку.

Дабы собрать металлоискатель на 2-ух генераторах, пригодятся такие материалы: изолента; припой; канифоль; покупная плата либо отдельные детали, дабы собрать ее без помощи других; пластмассовая подставка; труба; изолированный провод (можно медный, поперечником 0,5–0,7 мм); зажимы для фиксации; масляный лак; клей.

Самый обычной металлоискатель своими руками не получится без ручки либо корпуса. Их сделаете из пластмассовой трубы. Принципиально, дабы база была из диэлектрических материалов, другими словами таких, которые не проводят ток (дерево, резина, пластмасса).

Металлодетектор своими руками неосуществим без штанги. Вот некоторые советы по ее созданию:

Воспользуйтесь легким основанием. Так стремительно не устанете, ведь процесс поиска сокровищ занимает много времени.
Подберите подходящий размер. При выборе длины штанги учитывайте свой рост либо рост того, кто будет воспользоваться самодельным устройством.
Отнеситесь трепетно к выбору рукояти. Похлопочите о том, дабы инструмент было комфортно держать в руках. В качестве рукояти прекрасно подходит велосипедный руль. Некоторые берут костыль, у каких уже есть готовая ручка и локотник.

Читайте по теме: Переменный ток изменяется по закону

Детали для производства электронной части приобретите в магазине радиотехники. При желании их отыщите в древнем радиоприемнике либо схожих устройствах.

Для работы пригодятся такие детали:

текстолит;
резистор 100 кОм (R1, R2) — 2 шт.;
транзистор КТ 315 (VT1, VT2) — 2 шт.;
конденсатор 1000 пФ (C1, C2) — 2 шт.;
конденсатор 10 000 пФ (C3, C4) — 2 шт.;
стереонаушники — 1 шт.;
батарейка (3,7–4,5 В) — 1 шт.

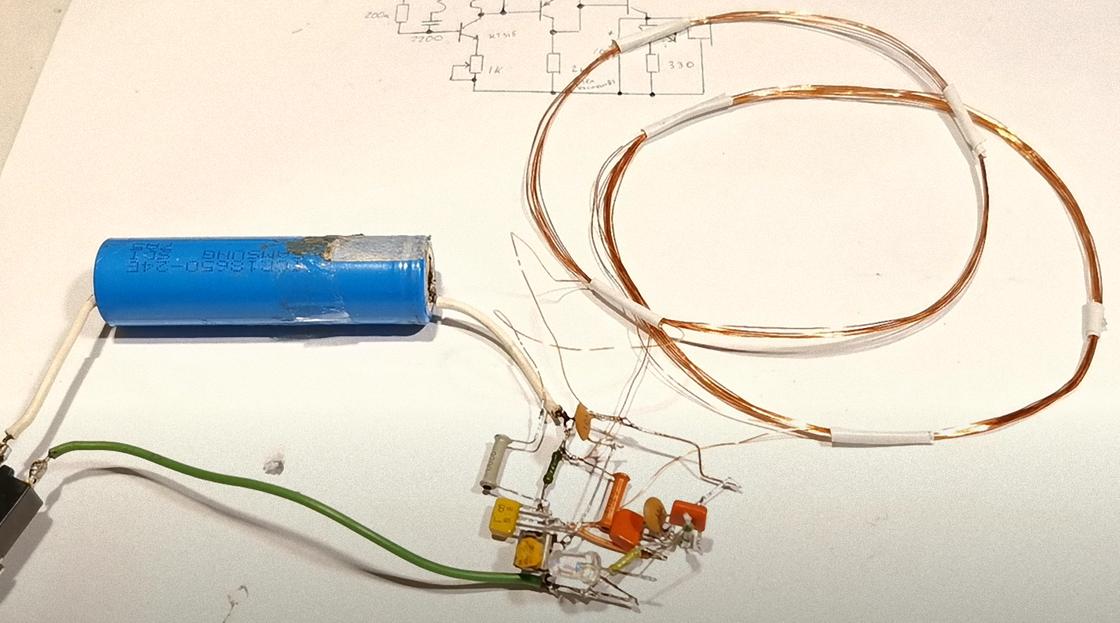

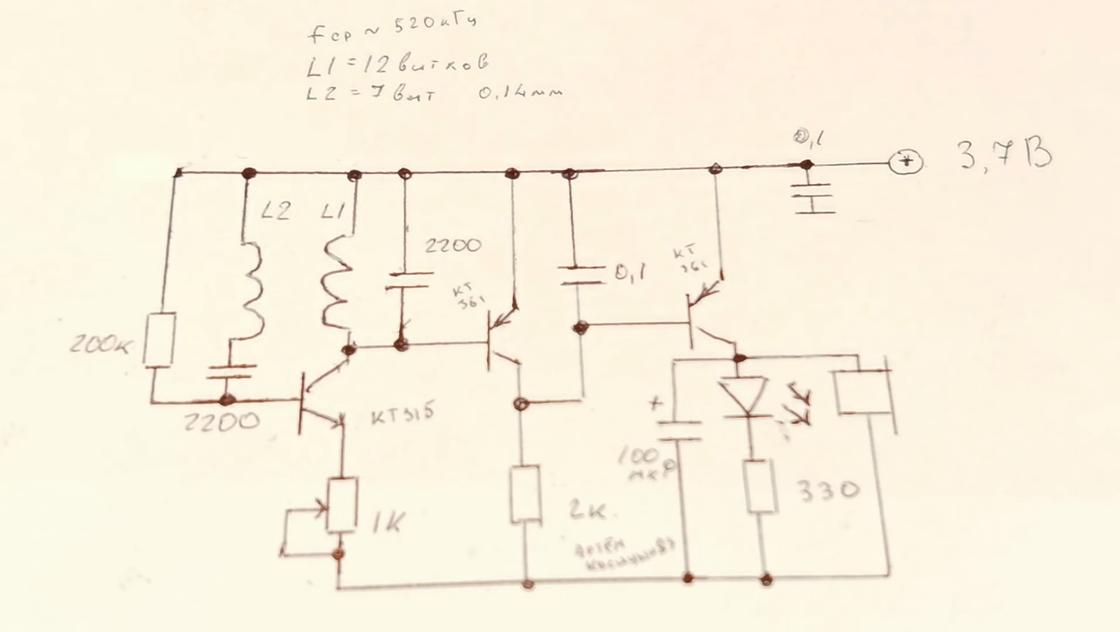

Схема обычного металлоискателя представлена на фото ниже:

Схема металлоискателя: YouTube/Артем 83

Металлоискатель своими руками: пошаговая аннотация

С предварительной частью покончено. Сейчас приступайте к основной части. Дабы выполнить металлоискатель, сперва займитесь штангой:

Кусочек крепкого пластика обрежьте. На основании должны поместиться схема и катушки. Учтите, что между катушками расстояние должно быть от 10 см.
Наклейте (используйте водянистые гвозди) подставку к штанге.

Если в наличии готовая база, то прикрепите к ней подставку, на которой будет расположена микросхема металлоискателя.

Для сотворения катушек поступите так:

Возьмите круглое основание (можно из доски) поперечником 20–25 см.
Сделайте 30 витков изолированной проволоки. При намотке первого и последнего витка оставьте два вывода длиной по 4 см.
Снимите катушку с основания.
Обмотайте ее изолентой, не затрагивая выводы.

Другая катушка металлоискателя осуществляется аналогичным методом.

Катушки металлоискателя: YouTube/Артем 83

Приступайте к сборке деталей:

Разместите элементы на плате по обозначенной на картинке схеме.
Сделайте пайку к дорожкам на текстолите.
Для защиты закройте схему в пластиковую коробку.

Главные составляющие устройства готовы. Сейчас осталось собрать обычный металлоискатель. Сделаете это так:

К самодельной плате припаяйте выводы от катушек, также два провода от батареек либо аккума. Пример схемы показан на рисунке выше.
Сейчас зафиксируйте катушки и плату на подставке с помощью клея. Сверху детали покройте масляным лаком.
Закрепите наушники. Для этого проделайте в штанге сверху и снизу отверстия.
Проденьте шнур через отверстие, его конец припаяйте к плате. Длину провода нарастите при помощи паяльничка и изоленты.

Осталось отрегулировать и проверить металлоискатель:

Наденьте наушники.
Подносите куски алюминия попеременно к каждой катушке.
Дождитесь наибольшей тишины и закрепите алюминий клеем.

Металлодетектор готов к поиску сокровищ. Для его производства пригодились такие составляющие: штанга, подставка под микросхему, катушки, наушники, аккумулятор, схема металлоискателя. Если у вас неплохой слух, то различите отличия в звуковых волнах, которые указывают на разновидность металла.
