Меркурий 234 как снимать показания

Электросчётчик Меркурий 234 – трёхфазный, многотарифный учитывающий электроэнергию устройство. Технические свойства, документация и как снять показания.

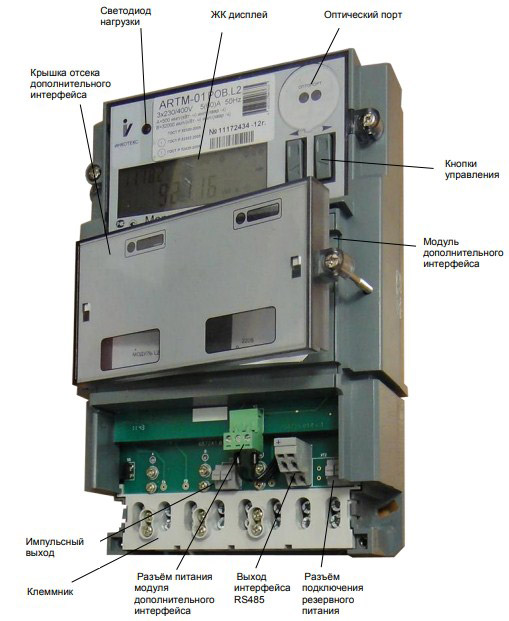

Устройство и механизм работы

Корпус изделия выполнен из термоустойчивого пластика, включает основание и две крышки – конкретно аппарата и планки с контактными зажимами. Главные элементы электросчётчика собраны на печатной плате, включающей:

• преобразователь питания;
• импульсный выход и связные устройства;
• управляющую схему;
• энергонезависимую плату памяти;
• оптический порт;
• жидкокристаллический экран.

Зависимо от модификации корпус может содержать один либо два съёмных модуля с дополнительными элементами, для замены либо демонтажа которых не будет нужно нарушать заводскую и контрольную пломбировку.

Поступающая энергия фиксируются с последующей цифровой обработкой и выдачей инфы на жидкокристаллический экран. Сведения могут передаваться через элементы связи на посторонний компьютер, подключённый к аппарату. Параллельно информация записывается в памяти электросчётчика.

Многофункциональные способности

• определение, запись и отображение на жидкокристаллическом мониторе сведений по электроэнергии, включая активную и реактивную по общему итогу, раздельно для каждого из 36-ти прошедших месяцев либо 120-ти суток;
• разделение на четыре цены и 16 зон с возможностью персональной опции для любого месяца;
• определение энергетических утрат в сети;
• выдачу данных по вспомогательным токовым, мощностным чертам, напряжению;
• архивирование сведений раздельно для каждой разновидности электроэнергии;
• фиксация пиковых нагрузок в утренние и вечерние часы;
• запись важных событий в журнальчике;
• контроль и управление высококачественными показателями.

Устройство выполнен в полном согласовании с муниципальными нормами, установленными для схожих изделий.

Технические свойства

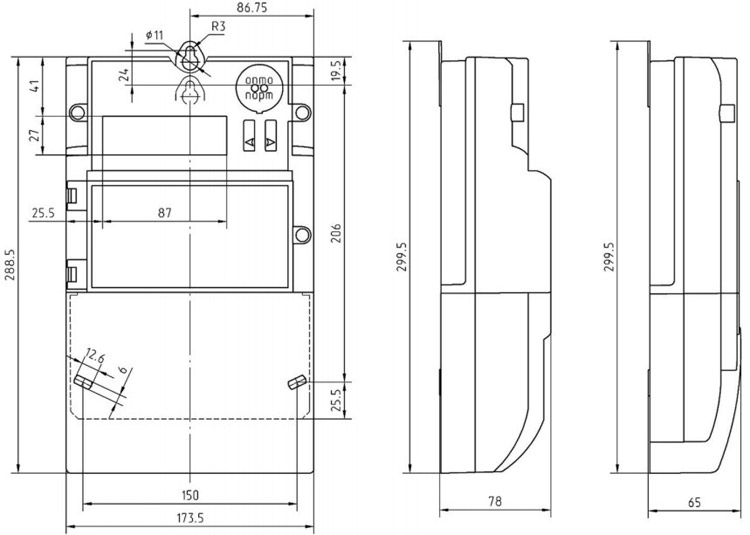

Габаритные размеры счётчика – Меркурий 234

Технические свойства

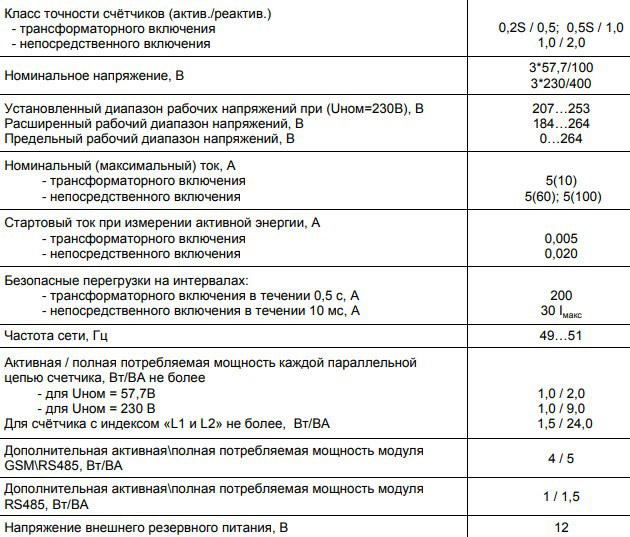

Технические свойства счётчика Меркурий 234

Срок службы устройства

Устройство характеризуется нормативным сроком работы более 30-ти лет, с количеством часов – 220000. Гарантия производителя распространяется на исходный период эксплуатации в 3 года, без учёта хранения (повышение допускается в полгода). Гарантийному ремонту устройство подлежит, если выход из строя обоснован недостатками при сборке, а не связан с нарушениями в подключении и эксплуатации.

Межповерочный интервал

Исходная поверка делается изготовителем и отмечается в паспорте. Периодичность последующих поверок в процессе эксплуатации – не пореже 1-го раза в 16 лет, что также фиксируется в паспортной документации.

Цена счётчика

Стоимость энергомера различна для различных модификаций и начинается от 6000 рублей. При заказе по вебу либо в случае приобретения оптовой партии цена получится мало меньше.

Документация устройства

Каталог счётчиков – Меркурий: Глядеть

Описание типа: Глядеть

Управление юзера: Глядеть

Свидетельство: Глядеть

Сертификат: Глядеть

Достоинства устройства

Достоинства устройство в следующем:

• низкой погрешности определения данных;
• функции подсоединения к автоматической системе контроля;
• маленьких стандартных размерах и массе;
• широким диапазоном доступных функций;
• возможностью опции и регулировки допускаемых нагрузок и нужных расценок;
• предоставлении гарантийного ремонта либо замены;
• надёжной устройством и долгим сроком эксплуатации.

Габаритные размеры счётчика Меркурий 234

Устройство оборудован защитой, предохраняющей от несанкционированного воздействия.

Частота индикации

Вблизи с жидкокристаллическим экраном размещено окно светодиодного индикатора. Частота сигналов определяется интенсивностью употребления энергии. Зависимо от модификации, размер неизменной, указывающей количество импульсов, соответственное одному киловатт-часу, составляет 250, 500, 1000 либо 5000.

Как снять показания

Для снятия показаний нужно уделять свое внимание на индикацию, свидетельствующую о разновидности отображаемых данных. Сведения выбираются раздельно для каждой цены по началу и концу отчётного периода, из большего числа вычитается наименьшее, множится на тариф, значения суммируются.

Изготовителем создано особое программное обеспечение, облегчающее задачку получения инфы. Пуск делается после подключения к компу.

Разновидности данного счётчика

Количество выполнений модели – 10, характеризующиеся некоторыми различиями.

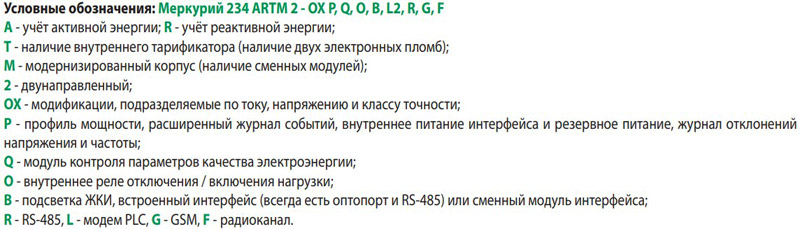

Расшифровка маркировки счётчиков Меркурий 234

234 АRT-00 P

У данной модификации величина фазного напряжения – 57,7 В, классы погрешности зависимо от вида электроэнергии – 0,5S и 1, характеристики обычного и предельного электротока соответственно 5 и 10 А

234 АRT-01 P

От предшествующего выполнения отличает большая величина фазного напряжения – 230 В, предельный электроток – 60 А, погрешности – 1 и 2.

234 АRT-01 PО

Полный аналог предшествующей модели, не считая присутствия встроенного реле управления нагрузкой.

234 АRT-02 P

От модели, 2-ой в списке, отличает величина предельного тока – 100А.

234 АRT-03 P

Подобная первой модели в перечне кроме черт напряжения – 230 и 400 В.

234 АRT2-00 P

Полностью схожа первой из приведённых модификаций, но предусмотрена возможность учёта оборотной электроэнергии.

234 АRT2-03 P

От предшествующей модификации отличает значение фазного напряжения – 230 В.

234 АRT-01 L1, 234 АRT-02 L1, 234 АRT-03 L1

Схожи 3-й, 4-й и 5-й модификациям в перечне, дополнительно оборудованы радиомодемом.

Особенности трехфазного счетчика электроэнергии «Меркурий»

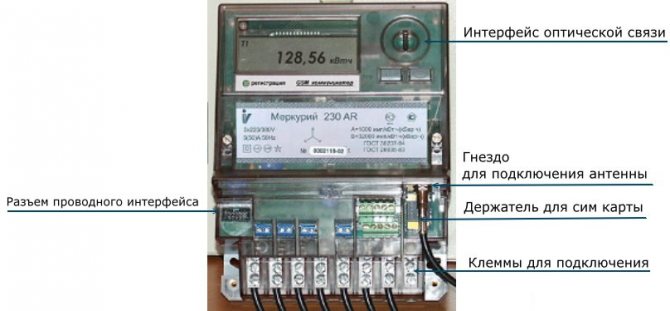

Интерфейс электросчетчика Меркурий 230

В процессе производства различных моделей марки «Меркурий» разработчики использовали удачные практики других профессионалов из этой отрасли. Их задачей было сделать устройство учета с высочайшей точностью измерений и надежностью, снаряженного современной элементной базой, также развитыми многофункциональными способностями и низкой себестоимостью.

Особенность электросчетчиков этой марки заключается в схемотехническом выполнении, он имеет наибольшей вероятный функционал. Воплотить проект удалось благодаря ввезенным деталям передовых производителей. В итоге на рынке появился электросчетчик «Меркурий» трехфазный со следующими плюсами:

• малогабаритные габариты и маленький вес;
• низкая погрешность измерений;
• долговечность и надежность в эксплуатации;
• возможность подсоединения к централизованной системе;

Предоставляется гарантия от производителя.

Установка счётчика

Установка устройства осуществляется с внедрением ДИН-рейки, существенно облегчающей установку и снятие для ремонта либо замены.

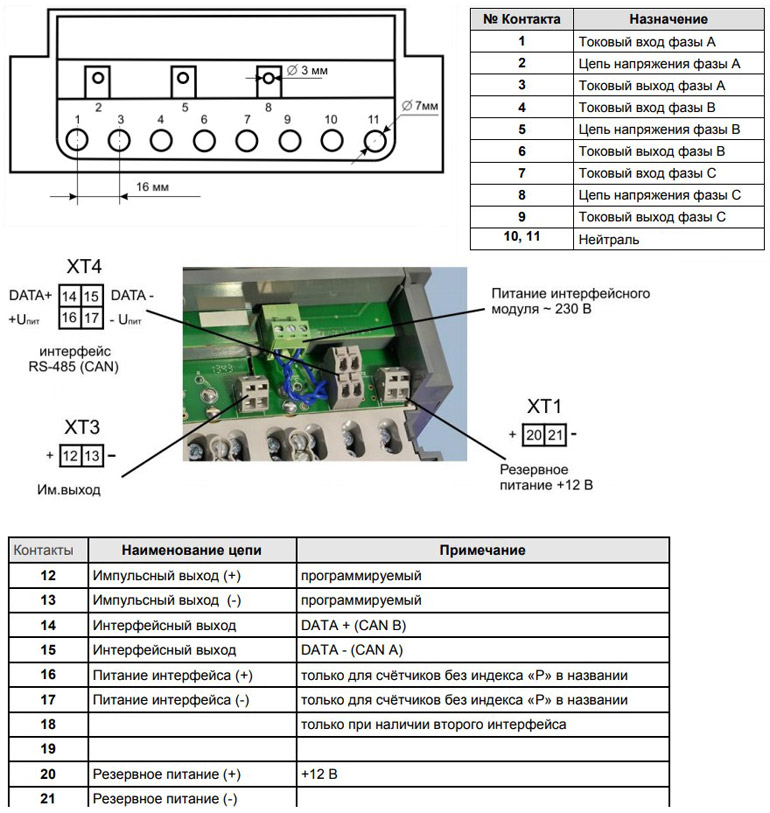

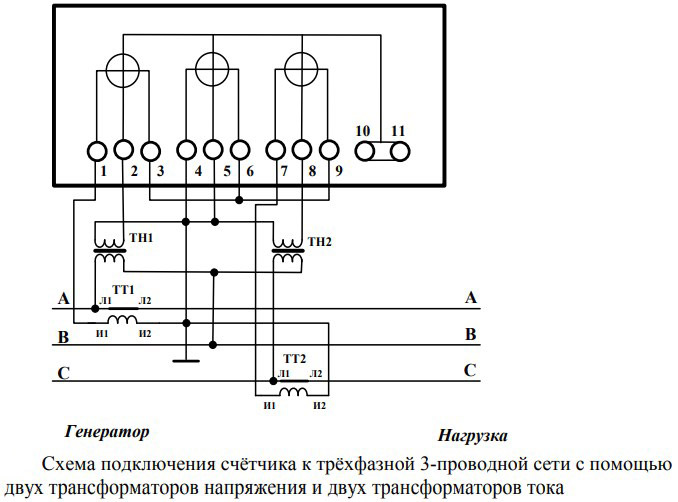

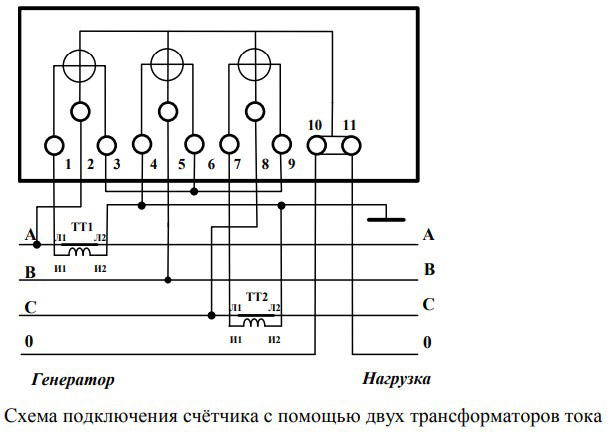

Предназначение главных и дополнительных зажимов Меркурий 234

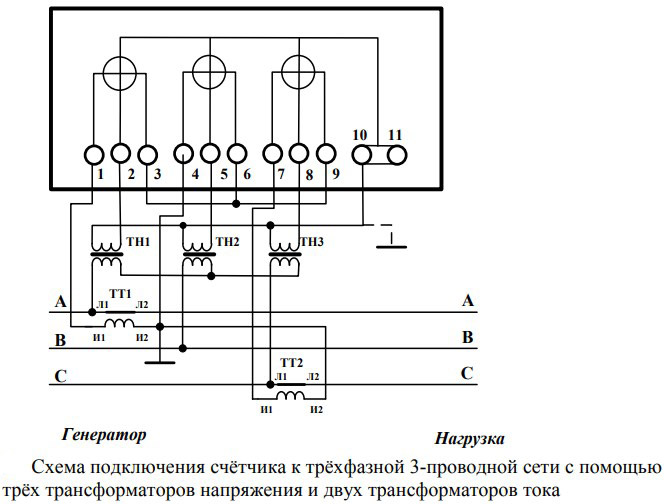

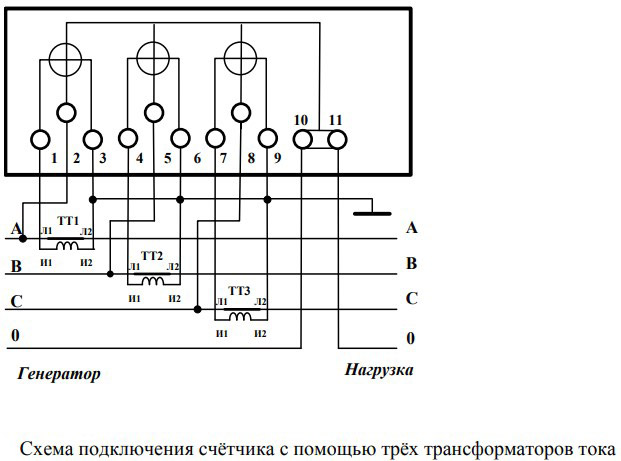

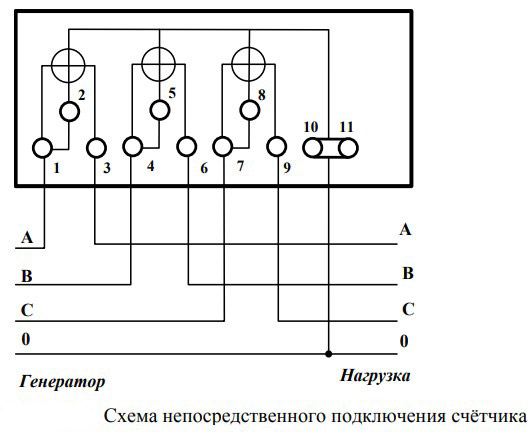

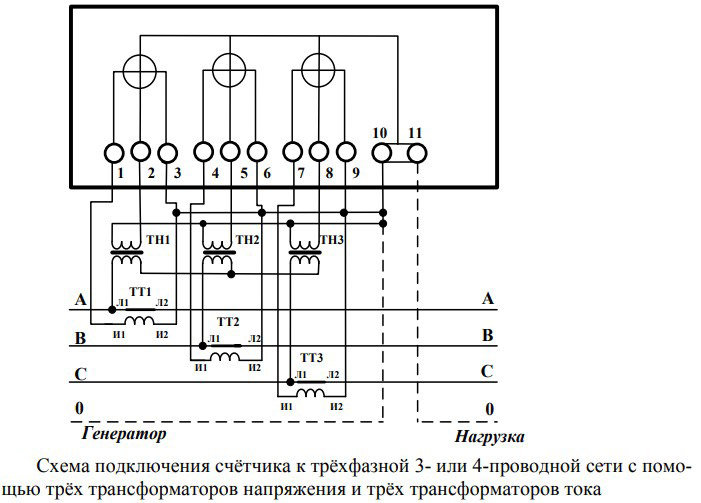

Нужно обеспечить правильное подключение для обычной работы устройства, зависимо от черт сети.

Устройство допускается к применению на местности Рф и сопредельных государств и отвечает нормативным требованиям.

Непременно поглядите технический паспорт счётчика.

Технический паспорт Меркурий 234

Можно ли сберечь

Дабы уменьшить расход электроэнергии потребителю нужно экономично расходовать ресурсы и подключать современные энергосберегающие устройства. При оплате по нескольким тарифам, что позволяет данная модель электросчётчика, сумма оплаты уменьшится, если более энергоёмкие операции создавать во время деяния тарифа с наименьшей величиной цены.

Изделие обеспечивает надёжную защиту от самовольного вмешательства в учёт данных для понижения либо фальсификации характеристик.

Меркурий 234 ART

Функциональный счётчик электроэнергии Меркурий 234 предназначен для одно- либо двунаправленного учета активной и реактивной электроэнергии и мощности в трехфазных 3-х либо 4-х проводных сетях переменного тока через измерительные трансформаторы либо конкретно с возможностью тарифного учёта по зонам суток, длительного хранения и передачи скопленной инфы по цифровым интерфейсным проводным либо беспроводным каналам связи в центры сбора инфы. Эксплуатируются счетчики меркурий 234 ART автономно либо в составе всех информационно-измерительных систем технического и коммерческого учёта.

Наилучшие цены!

Меркурий ART 234

Всегда в наличии вся линейка счетчиков серии 234 art

Наименование

Стоимость руб.

Наличие

Счетчик Меркурий 234 ART 01 P

Счетчик Меркурий 234 ART 02 P

Счетчик Меркурий 234 ART 03 P

Счетчик Меркурий 234 ARTM 01 POB.L2

Счетчик Меркурий 234 ARTM-00 PB.G

Счетчик Меркурий 234 ARTM-01 PB.G

Счетчик Меркурий 234 ARTM-02 PB.G

Счетчик Меркурий 234 ARTM-03 PB.G

Технические особенности счетчика меркурий 234 ART :

• Оптопорт и RS-485 во всех моделях.
• Интерфейс PLC-I (функция)
• Возможность подключения запасного питания неизменного напряжения Uрез=12 В.
• Функциональный гальванически развязанный импульсный выход.
• Счётчики работают в сторону роста показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю)
• Автоматическая самодиагностика с индикацией ошибок
• Bстроенное реле на 60 А (функция)
• 2-е электронных пломбы
• Фиксация воздействия магнитным полем
• Подсветка ЖКИ
• Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus.

Функции Меркурия 234 ART:

• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей инфы:
  -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний;
  • за текущие день и на начало суток;
  • за 120 прошлых суток;
  • за текущий месяц и на начало месяца;
  • за любой из 36 прошлых месяцев;
  • за текущий год и на начало года;
  • за предшествующий год и на начало года.
  • моментальных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз
  • Коэффициент преломления синусоидальности фазных кривых.
  • время включения выключения счётчика
  • время пропадания / возникновения фаз 1,2,3
  • время вскрытия / закрытия устройства
  • время корректировки тарифного расписания
  • время превышения установленных лимитов энергии и мощности…

  Счётчики показывают на ЖК-индикаторе:

  • значение потреблённой активной и реактивной электроэнергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых толикой кВт*ч и кВар*ч;
  • те же данные за временные периоды: текущий и предшествующий денек, текущий и 11 прошлых месяцев, текущий и предшествующий год;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х прошлых месяцах;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • коэффициент несинусоидальности фазных кривых;
  • текущее время и дату;
  • температуру снутри счётчика;
  • номер модема PLC-I;
  • дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
  • код неисправности.

  Через цифровые интерфейсы для чтения и программирования доступны следующие характеристики:

  Про-
  грамми-
  рование

  • учтённой активной и реактивной энергии прямого и оборотного направления по каждому из 4 тарифов и сумму по тарифам;

  — всего от сброса показаний;
  — дневные срезы;
  — месячные срезы;
  — за текущий год;
  — на начало текущего года;
  — за предшествующий год;
  — на начало предшествующего года;

  • характеристик обмена по интерфейсам (запрещено для оптического порта)

  — множителя продолжительности системного тайм-аута;

  • пароли первого (потребителя) и второго (торговца) уровня доступа к данным

  • характеристик интегрированных часов счётчика:

  — текущих времени и даты;

  — признака сезонного времени (зима/лето);

  — разрешения/запрета автоматического перехода сезонного времени;

  — режима тарификатора (однотарифный/многотарифный);

  — номера текущего тарифа;

  — тарифного расписания (до 4-х тарифов раздельно на каждый денек недели и торжественные деньки каждого месяца. До 16 тарифных интервалов в день с шагом установки более 1 мин.);

  — календаря торжественных дней;

  • характеристик сохранения профилей мощности:

  — продолжительности периода интегрирования от 1 до 60 минут с шагом 1 мин;

  — признака неполного среза (счётчик врубался либо выключался на периоде интегрирования);

  — признака переполнения памяти массива средних мощностей;

  — средних значений активной и реактивной мощностей прямого направления за данный период интегрирования для построения графиков нагрузок в обыкновенном и ускоренном режимах чтения;

  — моментальных значений (с течением времени интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);

  — действующих значений фазных напряжений и токов по каждой из фаз

  — коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

  — углов между фазными напряжениями;

  — коэффициента искажений синусоидальности фазных напряжений;

  • личных характеристик счётчика:

  — класса точности по активной энергии;

  — класса точности по реактивной энергии;

  — признака суммирования фаз (с учётом знака/по модулю);

  — варианта выполнения счётчика (однонаправленный/перетоковый);

  — признака суммирования фаз (по модулю либо с учётом знака);

  — коэффициента трансформации по напряжению (справочный параметр);

  — коэффициента трансформации по току (справочный параметр);

  — неизменной счётчика в главном режиме;

  — температурного спектра эксплуатации;

  — режима импульсных выходов (основной/поверочный/актив/реактив);

  — периода индикации (1..255 секунд);

  — продолжительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;

  — продолжительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;

  — продолжительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;

  — списка индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены характеристик,

  — списка индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены характеристик;

  • характеристик контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

  — режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;

  — режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;

  — значения установленного лимита мощности;

  — значений установленного лимита энергии раздельно для каждого из четырёх тарифов;

  — режима импульсного выхода (телеметрия/режим управления блоком отключения нагрузки);

  — режим управления блоком отключения нагрузки (нагрузка включена/выключена);

  • журнальчика событий (кольцевого, по 10 записей на событие):

  — времени включения/выключения счётчика;
  — времени до/после корректировки текущего времени;
  — время включения/выключения фаз 1, 2, 3
  — времени начала/окончания превышения лимита активной мощности
  прямого направления (при разрешённом контроле);
  — времени корректировки тарифного расписания;
  — времени корректировки расписания торжественных дней;
  — времени сброса регистров скопленной энергии;
  — времени инициализации массива средних мощностей;
  — времени превышения лимита активной энергии прямого
  направления по каждому из тарифов (при разрешённом контроле);
  — времени корректировки характеристик контроля за превышением лимита
  мощности;
  — времени корректировки характеристик контроля за превышением лимита
  энергии;
  — времени корректировки характеристик учета технических утрат;
  — времени вскрытия/закрытия устройств;
  — времени включения/выключения фазных токов;
  — даты и времени воздействия магнитным полем;
  — даты и кода ререпрограммирования;
  — времени и кода ошибки самодиагностики;
  — времени корректировки рассписания контроля за максимумами мощности;
  — времени сброса максимумов мощности.

  • журнальчика ПКЭ (кольцевого на 100 записей):

  • словосостояния самодиагностики счётчика.

  Главные технические свойства

  наименование характеристик

  Величины

  Класс точности (актив./реактив.)
  — трансформаторного включения
  — конкретного включения

  Номинальное напряжение, В
  — трансформаторного включения через ТН и ТТ
  — конкретного включения

  Установленный спектр рабочих напряжений, В
  Расширенный рабочий спектр напряжений, В
  Предельный рабочий спектр напряжений, В

  207. 253 (при UНОМ=230)
  184. 264
  0. 264

  Номинальный (наибольший) ток, А
  — трансформаторного включения
  — конкретного включения

  Частота сети , Гц

  Наибольший ток для счётчиков трансформаторного включения в течении 0,5 сек, А

  Наибольший ток для счётчиков прямого включения в течении 10 мсек, А
  — для IМАКС=60А
  — для IМАКС=100А

  Стартовый ток (чувствительность), А
  — для IНОМ(МАКС)=5(10)А, UНОМ=57,7 либо 230B
  — для IНОМ(МАКС)=5(60)А, UНОМ=230B
  — для IНОМ(МАКС)=5(100)А, UНОМ=230B

  Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА менее
  — для UНОМ=57,7
  — для UНОМ=230

  Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II менее, Вт/ВА

  Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 менее, Вт/ВА

  Напряжение наружного запасного питания (для модификаций с литерой "P"), В

  Полная мощность, потребляемая цепью тока менее, В*А

  Количество тарифных сезонов (месяцев)

  Точность хода часов при t=20± 5 °C, с/день

  Количество гальванически развязанных импульсных выходов:
  — телеметрических
  — управления нагрузкой

  1 программируемый
  1

  Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
  — для IНОМ(МАКС)=5(10)А, UНОМ=57,7 либо 230B
  — для IНОМ(МАКС)=5(60)А, UНОМ=230B
  — для IНОМ(МАКС)=5(100)А, UНОМ=230B

  5000/160000
  1000/32000
  500/16000

  Сохранность данных при перерывах питания, лет
  — неизменной инфы
  — оперативной инфы

  два уровня доступа и аппаратная защита памяти метрологических коэффициентов

  Как Снять Показания Счетчика Меркурий 234

  Слушать

  Загрузил: Колян 78

  Продолжительность: 50 сек

  Битрейт: 192 Kbps

  Cлушайте онлайн и cкачивайте песню Как Снять Показания Счетчика Меркурий 234 размером 1.10 MB и продолжительностью 50 сек в формате mp3.

  Похожие песни

  Снятие Показаний Со Счетчика Меркурий 234

  Меркурий 234 Как Снять Показания

  Как Установить 3 Х Фазный Счётчик Аспекты Схема Подключения На Примере Меркурий 230 Ам 01

  Личный ДОМ СВОИМИ РУКАМИ

  Как Снять Показания Электрочетчика Меркурий 234

  Ошибка Подключения Трехфазного Электросчетчика Реальный Пример

  Что Будет Если Поисковый Магнит Электросчетчик Меркурий 201

  Как Снимать Показания С Двухтарифного Счетчика И Что Предавать В Электромафию Кратко

  Штраф За Электроэнергию На Пустом Месте

  Emp Jammer Импульсная Глушилка Своими Руками Остановка Электросчетчика

  Меркурий 200 02 Схема Can Интерфейса Vp251 Sn65Hvd251D Снутри Счетчика

  Меркурий 233 Art 010 Как Снимать Показания

  Аннотация По Монтажу Аскуэ На Базе Меркурий 234 Art От Яэнергетик Рф

  Обсчитывает Электросчётчик Сверьте Часы Меркурий 234

  Как Снять Показания С Се 901

  Экономия Электроэнергии В Личном Доме На Счетчике Меркурий 230 Ам 01

  Меркурий устройства для остановки электросчетчиков

  Как Приостановить Электросчетчик Меркурий 234 Art 01 Особый Устройство

  Двeхтарифный Счетчик Nik 2100 Ap2T 1000 C 11

  Подключение Трехфазного Счетчика

  Как Приостановить Счетчик Меркурий 234 Art 03

  Альянс Электро счетчики должны считать верно

  Света Нет А Счетчик Вертится Как Так

  Внемлют

  Кто Для тебя Произнес Rakhim

  Zareh Kan Somx Tech Donalds Sweet Dreams 2K21

  Lingerie Haul Try On

  Матрица Для Телека Mystery Mtv 3223Lt2

  Мишки Гуми Slowed

  Песни Для Души 2021 Года

  Из Кинофильма Детки Капмтана Гранта

  Фалак Дунё Вафо Надорад

  Ночь Не Играйся На Моих Нервишках Поет Женщина

  Песня Фнаф Британский Язык

  И Только на Радиоволнах Аудио

  Да Я Всегда Была Мало Кошкой

  Читаён Булки Кефир И Рок Н Ролл 7

  Сейчас Денек Кокой Злой

  Закачивают

  Kasperle Und Das Krokodil Kasperletheater Dika Liebe Tri Tra Trullala Der Kasperle Ist Wieder Da

  Your Favourite Song Will Become Your Life Meme Blue Duo Boboiboy

  Evangelion Amv Asuka Cannot Not Rap

  Kimi No Koe Ga Ft Halisol Boboiboy Element Gacha Club

  2 Часть Прохождения Игры The Amazing Spider Men 2

  Shop With Me F21 Charlotte Russe Srv 136 Sarah Rae Vlogas

  Baja Mali Knindza Ne Kuni Je Majko Audio 2001

  Как Снять Показания Счетчика Меркурий 234

  Badtrip Вашингтон Огайо И Пенсильвания Догма Побег Из Шоушенка Денек Независимости

  Lucas Matthysse Interview

  Mk Shubham Red Lips Gta Feat Sam Bruno Skrillex Remix Swag Gang Crew

  Общаемся И Смотрим Всякое

  Дебют Орла В Еврокубках Самый Непростой Конкурент Карьера Fm 2020

  Cewe Kaya Gini Enaknya Diapain Gym 8 Milliar Isinya Gini

  Madonna Frozen Slowed Reverb Tik Tok Remix Black City Madonna Frozen

  435 Лоскутный Блок Французский Цветок Шьём Утилизируем Лоскутки

  Sketch The Graph Of Polynomials Using Zeros End Behavior And Y Int

  Рождественский Стрим В Genshin Impact

  Как Прои Ти Полиграф Без Заморочек При Прие Ме На Работу Советы От Союза Полиграфологов

  Похожие записи:

  1. 12 вольт 12 ампер сколько ватт
  2. 15 квт 3 фазы какой автомат
  3. 15 квт какой автомат на вводе
  4. Rgb контроллеры для светодиодных лент
  Читайте по теме:  Электрический духовой шкаф мощность квт
