Меркурий 230 схема подключения через трансформаторы тока

Когда-то в радиотехникуме мне гласили, что в свое время русские Исследователи получив неведомый германский устройство выдумали правила четырехполюсника. Не знаю правдива ли эта история, но когда мне попадает в руки электросчетчик, то сходу идёт в голову сопоставление с черным ящиком и торчащими проводами. Как его подключить?

Приведу схемы подключений электросчетчиков Меркурий взятые из различных источников.

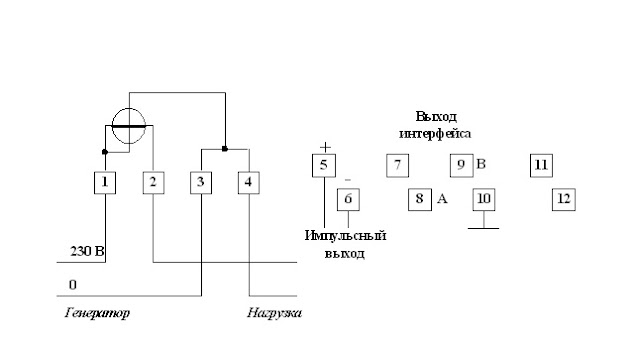

1) Схема подключения электросчетчика Меркурий-200 к электросети:

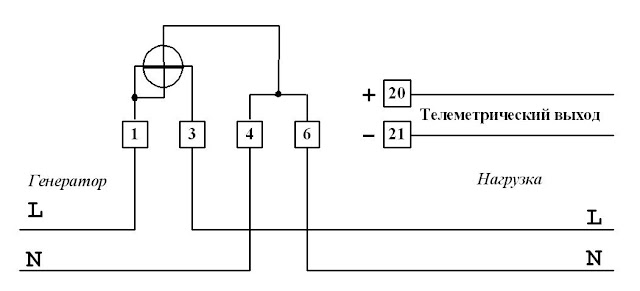

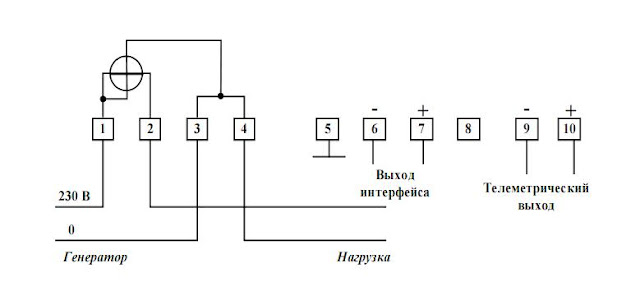

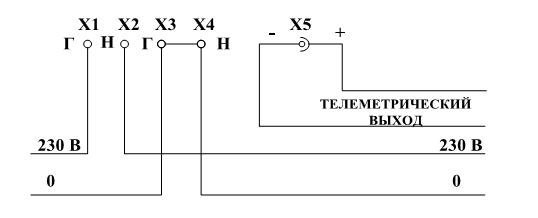

2) Схема подключения электросчетчика Меркурий-201 к электросети:

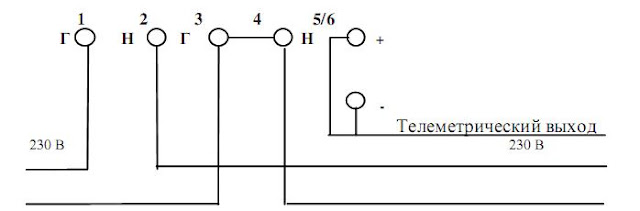

3) Схема подключения электросчетчика Меркурий-202 к электросети:

4) Схема подключения электросчетчика Меркурий-203 к электросети:

5) Схема подключения электросчетчика Меркурий-203.2Т к электросети:

6) Схема подключения электросчетчика Меркурий-206 к электросети:

7) Схемы подключения электросчетчика Меркурий-230ART к электросети:
— схема конкретного подключения электросчетчика Меркурий-230ART

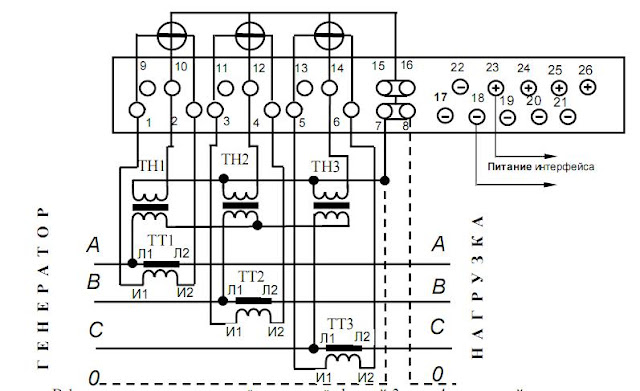

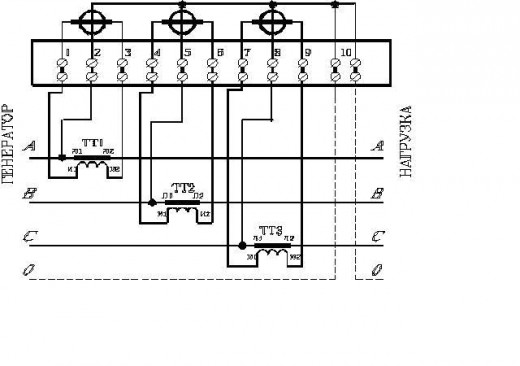

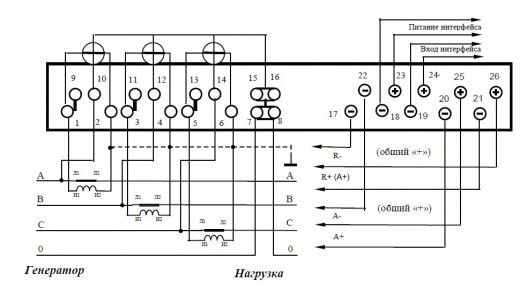

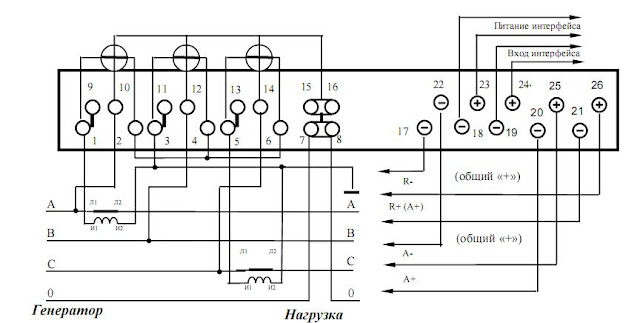

— схема подключения электросчетчика Меркурий-230ART при помощи 3-х трансформаторов тока

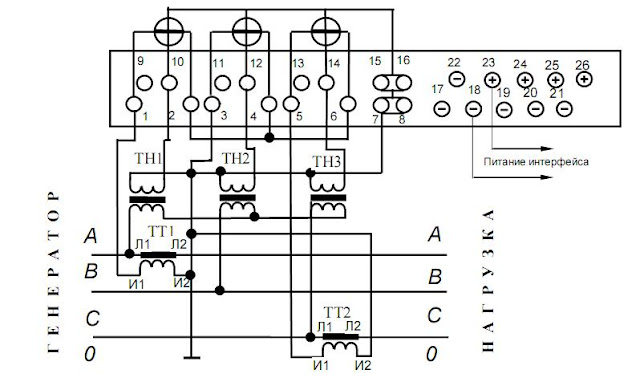

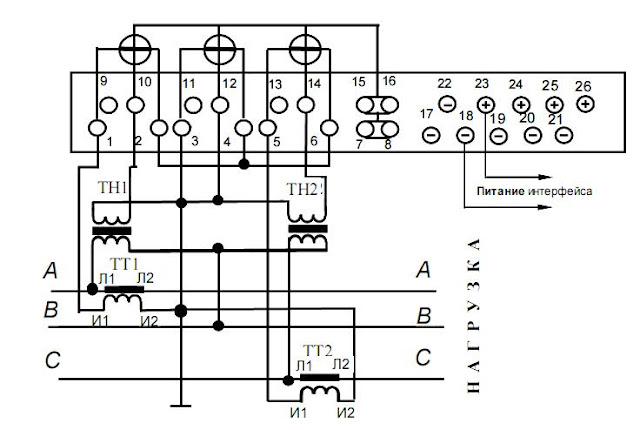

— схема подключения электросчетчика Меркурий-230ART при помощи 2-ух трансформаторов тока

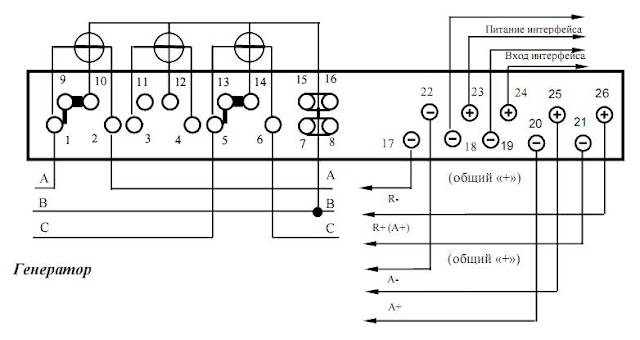

-схема подключения электросчетчика Меркурий-230ART к сети 57,7В при помощи 3-х трансформаторов напряжения и 3-х трансформаторов тока

— схема подключения электросчетчика Меркурий-230ART к сети 57,7В при помощи 3-х трансформаторов напряжения и 2-ух трансформаторов тока

-схема подключения электросчетчика Меркурий-230ART к сети 57,7В при помощи 2-ух трансформаторов напряжения и 2-ух трансформаторов тока

— схема двухэлементного включения электросчетчика Меркурий-230ART

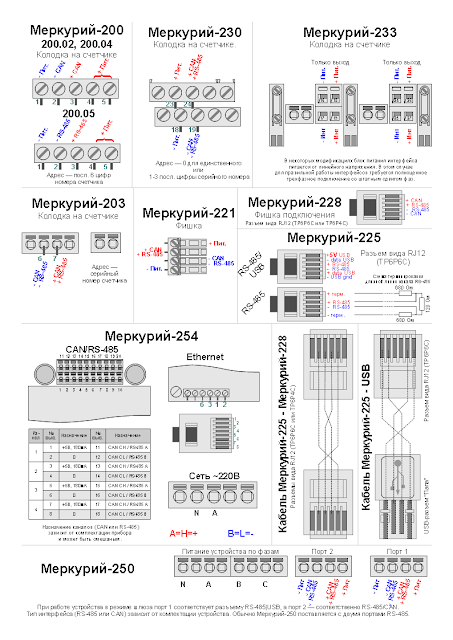

Памятка на подключение интерфейсов связи счетчиков Меркурий и периферийного оборудования:

Универсальный конфигуратор счетчиков Меркурий (конфигурирование электросчетчиков)
TaskGroup (выполнение групповых задач)
ES_XML80020 (опрос профилей энергии в формате XML80020 на Дроид)
Приобрести наши продукты можно в магазине https://robo.market/store/5fc5851e79cfe696eae4383b

Продукт в наличии!

Условия заказа и доставки адаптеров для связи со счетчиками Меркурий
(запросы на электронку vladrusanov@gmail.com либо по телефону 8-909-283-34-16 )

1) Узел автоматики — WiFi роутер (модель VR-007.4) Цена 6000 рублей. Приобрести. Маленькое УСПД для опроса списков счетчиков Меркурий по хоть какому из присоединенных интерфесов USB-RS485/CAN/IRDA/оптопорт. Может без помощи других опрашивать 50 трехфазных счетчиков Меркурий, или создавать через себя сквозной тунель для опроса наружными программками неограниченного перечня счетчиков.

2) Ethernet-RS485 (VR-008.1) Цена 4000 рублей. Приобрести. Законченное аппаратное устройство передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Обширно применяется для автоматизации снятия показаний с измерительных устройств учета, в том числе электросчетчиков Меркурий. Работает со всеми видами протоколов TCP/IP в режимах сервера и клиента. Может выводиться в сеть веб для удаленного мониторинга объектов учета АСКУЭ.

3) USB-IRDA (модель VR-001) Цена 2500 рублей. Приобрести. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащих IRDA интерфейсы. Для подключения к электросчетчику не просит вскрытия клеммной коробки.

4) USB-RS485/CAN (модель VR-002) Цена 2500 рублей. Приобрести. Универсальный преобразователь проводных интерфейсов RS485/CAN. Может подавать питание на интерфейс электросчетчика. Подходит для Меркурий-200, 203.2Т, 206, 230, 233, 234, 236 содержащие RS485/CAN. Для подключения нужна вскрытие клеммной коробки. Есть возможность подключать магистрали со счетчиками.

5) USB-RS485 (модель VR-004) Цена 850 рублей. Приобрести. Подходит для электросчетчиков Меркурий которым не надо запитывать интерфейс связи. Имеет на выходе только клеммы D+ и D-. Можно применять с Меркурий-203.2Т, 206, 230, 233, 234, 236, содержащие RS485. Нужна вскрытие клеммной коробки для подключения.

6) USB-оптопорт (модель VR-005) Цена 2500 рублей. Приобрести. Подходит для электросчетчиков Меркурий-201.8TLO, 203.2T, 206, 233, 234, 236, содержащих оптопорт. Для подключения не нужна вскрытие клеммной коробки.

JTT-A (RS485/CAN) (радиомодем 433 МГц, 100 мВт) Цена 4400 рублей. Приобрести. Маленькие радиомодемы с прозрачным каналом связи, дозволяющие работать с электросчетчиками в режиме радиоудлинителей. Имеют возможность подключения к фабричным интерфейсам RS485/CAN и позволяют создавать групповые либо одиночные узлы учета электроэнергии в недоступных местах.

9) Узел автоматики — WiFi роутер (модель VR-007.3) Цена 5000 рублей. Приобрести. Элемент умного дома, позволяющий через хоть какой из присоединенных интерфейсов USB-RS485/CAN/IRDA/оптопорт вести автоматический опрос трехфазного счетчика Меркурий. Обладает своим адаптируемым Web интерфейсом, базой данных, может вести ежеминутный опрос моментальных значений токов, напряжений, мощностей, строить графики энергий по месяцам и суткам. Обладает возможностью передавать через себя вебкамеру и погодные станции, является элементом умного дома способного передавать данных о потреблении на электронную почту юзера и в сбыт. Может выводить данные на сервер Narodmon.ru и докладывать о критичных ситуациях.

Доставка (добавляется к цены продукта):

1) Почта Рф — заказная бандероль первого класса. Стоимость 300 рублей. Срок доставки 3-5 рабочих дней. Выдается трекномер.

2) Самовывоз Н.Новгород

Как можно оплатить:

1) Оплата по счету. Обычно комфортна компаниям, работающим по безналу. Стоимость отправки врубается в цена продукта. Необходимы реквизиты для выставления счета, адресок доставки, ФИО и тел. контактного лица.

2) Онлайн оплата картой любого банка (для физлиц). Выбирайте продукт в магазине, сообщайте ФИО на сто процентов, адресок, телефон. По окончанию вы получите ссылку на оплату и после выполнения платежа картой любого банка мы на следующий денек высылаем продукт.

Согласно "Номенклатуре продукции, в отношении которой законодательными актами Русской Федерации предусмотрена неотклонимая сертификация", введенной в действие Постановлением Госстандарта Рф от 30.07.2002 №64 (в редакции от 30.04.2009) и "Номенклатуре продукции подлежащей декларированию соответствия", введенной в действие Постановлением Госстандарта Рф от 30.07.2002 №4 (в редакции от 30.04.2009) продукция:
ПРЕОБРАЗОВАТЕЛИ АНАЛОГО-ЦИФРОВЫЕ И ЦИФРОАНАЛОГОВЫЕ Остальные, код ОКП 40 5470:

Каталог статей

Итак, для вас поставили задачку поменять старенькый электросчетчик с трансформаторами тока на новый с теми же трансформаторами тока.

Сейчас существует всего три вида трехфазных счетчиков. Прямого деяния — до 100Ампер, Но нас интересует один -Меркурий 230 — подключаемый через трансформаторы тока.

Техфазный счетчик косвеного включения на рисунке

У вас старенькый счетчик подключен так::

На рисунке вверху схема подключения старенького трехфазного счетчика через трансформаторы тока.

Тут жирные горизонтальные полосы в круге- катушки тока , а вертикальные — катушки напряжения

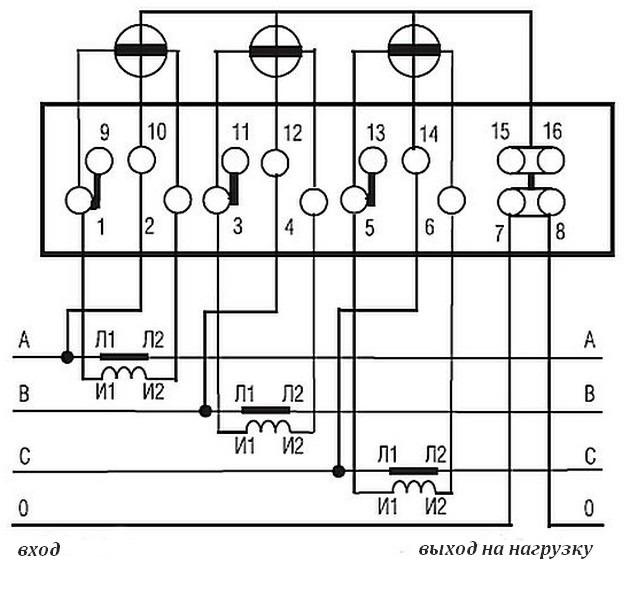

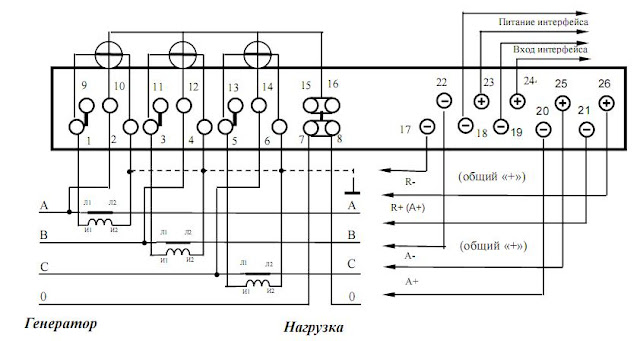

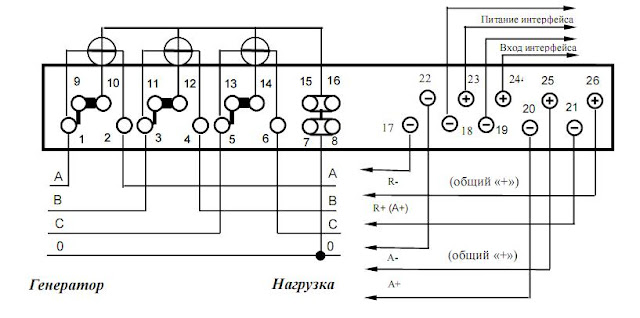

А вот для вас схема подключения Меркурия 230

На изображении схема подключения трехфазного счетчика Меркурий 230

Таким макаром, отметим номера проводов, подходящих к старенькому счетчику — 1-ая колонка и 2-ая колонка — клеммы нового счетчика

Принцип деяния трансформаторов тока заключается в том, что ток нагрузки фазы, протекая через первичную, последовательно включённую обмотку ТТ, благодаря электромагнитной индукции создаёт ток во вторичной цепи данного трансформатора, в которую включена токовая катушка(обмотка) электрического счётчика.

Схема ТТ — Л1 , Л2 — входные контакты трансформатора, 1- первичная обмотка (стержень) , 2 — магнитопровод , 3 — вторичная обмотка , W1,W2 — витки первичной и вторичной обмотки, И1,И2 — выводы измерительных контактов

Ток вторичной цепи в несколько 10-ов раз (находится в зависимости от коэффициента трансформации) меньше тока нагрузки, протекающего в фазе, принуждает работать счётчик, характеристики которого, при снятии характеристик употребления, множатся на данный коэффициент трансформации.

Трансформаторы тока, (их ещё именуют измерительными трансформаторами) — предназначаются для преобразования высокого первичного тока нагрузки до комфортных и неопасных значений для измерений во вторичной катушке. Рассчитаны она на рабочую частоту 50Гц, номинальный вторичный ток 5 А.

Когда имеют ввиду ТТ с коэффициентом трансформации 100/5, имеют ввиду, что рассчитан он на критическую нагрузку 100А, измерительный ток 5 А, показания электросчётчика с таким ТТ нужно множить в 100/5 = 20 раз. Такое конструктивное решение устраняет от необходимости производства массивных электросчётчиков, дабы сказалось на их дороговизне, защищает устройство от перегрузок и недлинного замыкания (перегоревший ТТ легче поменять чем ставить новый счётчик).

Есть и недочеты такового включения — при малом потреблении измерительный ток возможно окажется ниже стартового тока счётчика, другими словами он будет стоять. Таковой эффект нередко наблюдался при включении старенькых индукционных счётчиков, имеющих существенное собственное потребление. В современных электронных устройствах учёта таковой недочет сведён к минимуму.

Повышенное внимание необходимо обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них создана для подключения фазы и обозначается Л1. Другой выход – Л2 нужен, дабы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на нужную нагрузку. Для вторичных цепей применяется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется использовать разноцветные промаркированные провода с обозначенными выводами. Часто подключение вторичной обмотки к счетчику осуществляется при помощи опломбированного промежуточного клеммника. Внедрение этого приспособления позволяет проводить подмену и сервис счетчика без отключения электроэнергии, поступающей к потребителям.

Переходная клеммная коробка На самом деле выходит десятипроводная схема, но в разрыв между соединениями устройства и другими элементами ставится клеммная коробка, после этого обеспечивается удобство эксплуатации. Избрать этот вариант предпочтительней, так как можно произвести подмену контролирующего устройства без отключения сети. Испытательная клеммная коробка Параллельные обмотки напряжения изготавливают до 500В. При огромных значениях используют трансформаторы напряжения. Их вторичные обмотки делают с напряжением 100В, а на первичной – устанавливают предохранители на случай недлинного замыкания.

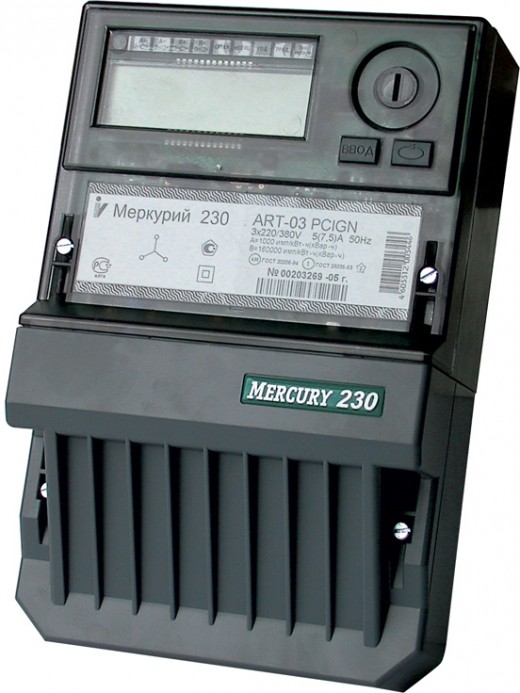

Схема Подключения Счетчика Меркурий 230 ам 02 Производитель заявитель

К примеру, если необходимо знать число израсходованной энергии по тарифу Т1 за февраль, для вас нужно отнять Т1 январь от Т1 февраль. Разница — это расход по определенному тарифу.

Как снять показания с него, довольно ясно, если уделить мало времени и пристально прочитать, что записано на экране. Если у вас установлен другой счетчик, то о правилах фиксации показаний можно также выяснить из статьи Как снять показания электросчетчика. Многие люди начинают воспользоваться электросчетчиками Меркурий-230.

Электросчетчики старенького эталона представляют собой индукционные приборы. Для них характерен механический диск, который вертится на фронтальной модели устройства.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Снять показания счетчика Меркурий 230 АМ/ART-01,02,03 Если на счетчик не подать 220-380 Вольт, то обычно с ним работать нельзя, но если подать на таковой счетчик с буковкой S наружное питание интерфейса, даже не подавая высочайшее напряжение, то он станет доступен из конфигуратора. Спрашивайте, я на связи!

Счётчик Меркурий 230: подключение, свойства и снятие показаний

Базисные и дополнительные функции

Благодаря наличию функционального жидкокристаллического экрана работа с этими устройствами не вызывает огромных затруднений.

Устройство для остановки счетчика меркурий 230 ART 01 имеет ряд особенностей. Устройство для остановки счетчика электроэнергии 230 ART 01 работает со сч..

Каждый электросчетчик нуждается в отдельном подходе, и очень принципиально знать, как верно снимать с них показания.

Виталий, нет, я не собираюсь переводить систему Умный дом на ОС Windows. Я считаю, что архитектура UNIX-систем более комфортна для конструирования систем автоматизации такового рода, бесплатна, открыта, легче управляется удаленными средствами, предоставляет больше способностей.

Связанные статьи

В данной статье вы узнаете, как проверить корректность фазировки подключаемых проводников и вторичных цепей трансформаторов тока.

Счетчик определяет и хранит в памяти измеренные значения

• Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам
• Месячных срезов активной энергии в течении 4 лет
• Секундные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети

Счетчик сохраняет в журнальчике событий дату и время

Журнальчик характеристик свойства электроэнергии фиксирует

Контроль нагрузки

Контроль нагрузки осуществляется средством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов либо по команде диспетчера.

Какое освещение Вы предпочитаете
Встроенное Люстра

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Опрос и схема подключения электросчетчика Меркурий 230 ART. Технические свойства и маркировка. АСКУЭ яЭнергетик Если на счетчик не подать 220-380 Вольт, то обычно с ним работать нельзя, но если подать на таковой счетчик с буковкой S наружное питание интерфейса, даже не подавая высочайшее напряжение, то он станет доступен из конфигуратора. Спрашивайте, я на связи!

Электросчетчики Меркурий: Схемы подключения проводных интерфейсов к электросчетчикам Меркурий.

• Текущие показания
• Показания на начало суток
• Показания на начало месяца
• Профиль мощности
• Характеристики электроэнергии
• Характеристики свойства электроэнергии
• Корректировка времени
• Управление реле

Снимаем показания с многотарифного счетчика

Пользующиеся популярностью разновидности электросчетчиков многотарифного типа:

Для того дабы снять и передать показания со счетчика для вас пригодятся записать следующие характеристики
Т1 — расход электроэнергии в дневное время
Т2 — расход электроэнергии в ночное время

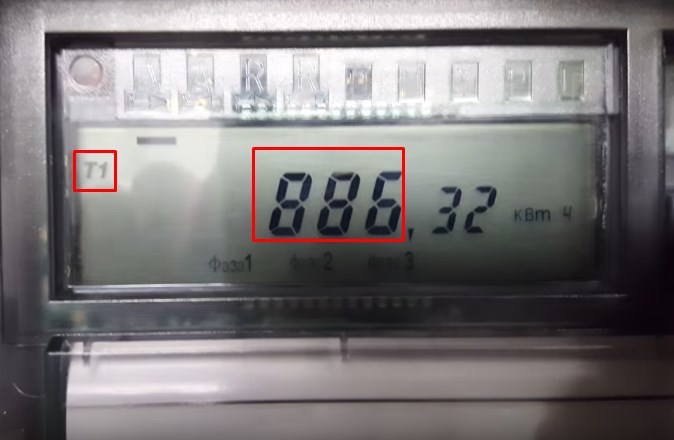

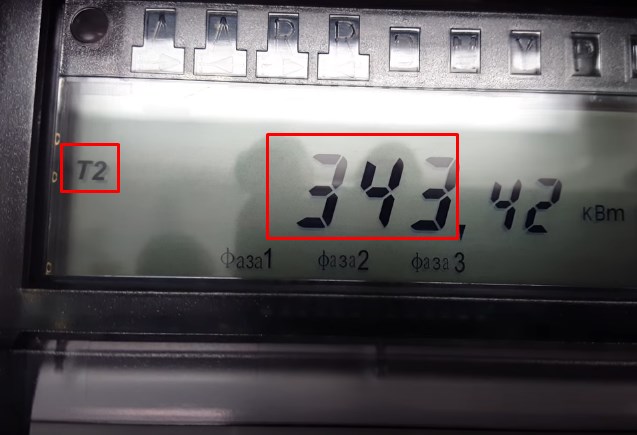

Для этого на счетчике жмем кнопку ввод на экране отобразится показатель расхода электроэнергии в дневное время Т1, записываем.

Опять жмем кнопку ввод и записываем показатель Т2 (расход в ночное время)

Вписываем в платежку за свет снятые характеристики со счетчика и оплачиваем электроэнергию.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Подключение трехфазного счетчика Меркурий 230 через трансформаторы тока Сохранение в памяти устройства до 10-ти важных событий, также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима. Спрашивайте, я на связи!

Меркурий 230 ам 02 как снимать показания | Секреты права

Электросчетчики «Меркурий»

Меркурий-200.
Этот счетчик делается только с CAN интерфейсом, при этом питание интерфейса тут только наружное. Подключаться только так как на схеме!

Дабы начать работать по интерфейсу с этим счетчиком нужно его включить, т.е. непременно нужно подать 220(В) на силовые клеммы счетчика.

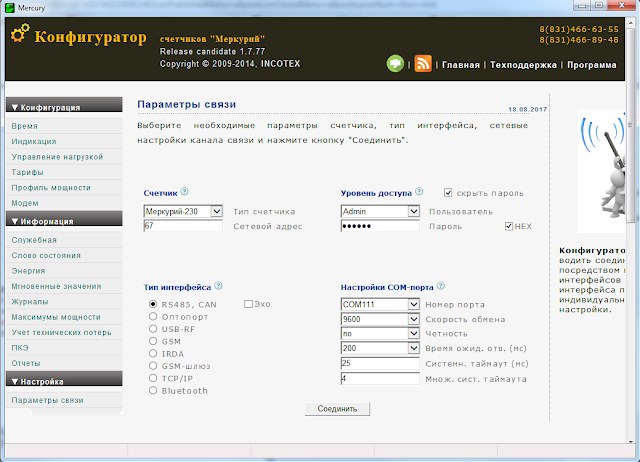

В конфигураторе вписываем сетевой адресок (для Меркурий-200 он равен 6 последним цифрам серийного номера, если поглядите на картину, то в моем случае это 238249), галочка Эхо должна быть снята и нажимаем «Соединить».

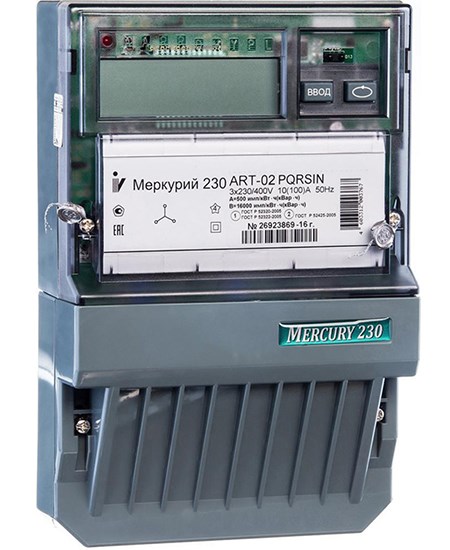

Меркурий-230.
Один из часто встречающихся трехфазных счетчиков с огромным количеством модификаций. Нас в принципе заинтересовывают только три буковкы в его обозначении, отвечающие за интерфейсы счетчика.

Наличие встроенного питания проводного интерфейса связи обозначается буковкой S, к примеру Меркурий-230 ART-02 PQR S IN. Если данная буковка находится, то для подключения к счетчику довольно будет 2-ух сигнальных проводов А и В, а если ее нет, то нужно подключать еще наружное питание интерфейса как на картинке.

Интегрированный интерфейс CAN обозначается буковкой C:
— к примеру Меркурий-230 ART-00 C N либо Меркурий-230 ART-01 C LN

Пароль с завода у User — 111111, для Admin — 222222, галочка Hex установлена.

Интегрированный промышленный RS485 интерфейс обозначается буковкой R:
— к примеру Меркурий -230 ART-02 R N либо Меркурий-230 ART-02 PQ R SIN

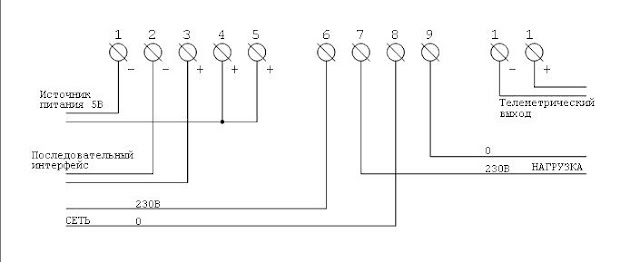

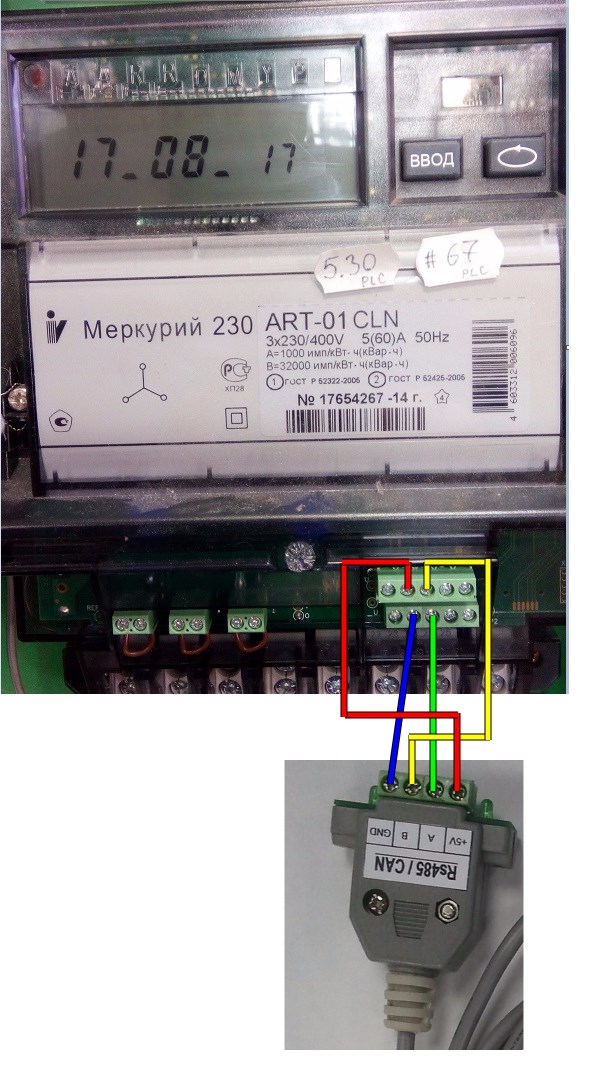

Подключение RS485:

Для этой модификации счетчика наружное питание не непременно подавать, т.к. оно там есть, но я нарисовал его специально, дабы поведать небольшую хитрость. Если на счетчик не подать 220-380 Вольт, то обычно с ним работать нельзя, но если подать на таковой счетчик (с буковкой S) наружное питание интерфейса, даже не подавая высочайшее напряжение, то он станет доступен из конфигуратора.

Серийный номер равен 06239697, берем последние 3 числа — это 697, число больше 240, означает его сетевой адресок равен двум последним цифрам серийного номера, т.е. 97.

80221-20: Меркурий 230АМ Счетчики электроэнергии трехфазные статические — Производители, поставщики и поверители

Привет! Вот выборка тем с ответами на Ваш вопрос: Кто разбирается в электросчётчиках помогите с проблемой…

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Базисные и дополнительные функции Все товарные знаки и марки являются собственностью их хозяев и применяются тут только в целях идентификации. Спрашивайте, я на связи!

Определение величины расхода электроэнергии и ее оплата

Предназначение

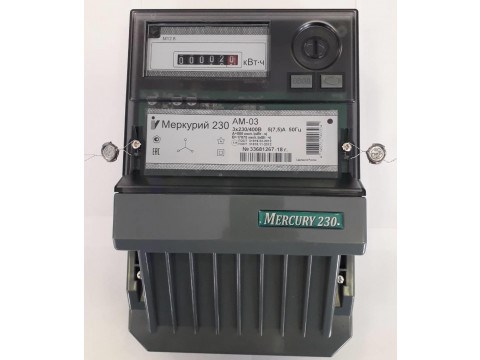

Счетчики электроэнергии трехфазные статические «Меркурий 230АМ», «Mercury 230AM» (дальше — счетчики), созданы для измерений и учета активной электроэнергии переменного тока в 3-х и четырехпроводных сетях переменного тока частотой 50 Гц.
