Меркурий 230 как снять показания

Выясним, как снять показания с многотарифного счетчика артикул Меркурий ART

Три трансформатора тока используется при уровне питающего напряжения 0,4 кВ.

ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения необходимо.
Меркурий 230 ART-03 PQRSIDN как снимать показания.

Заключение Из-за маленьких габаритов, экономичности в плане употребления энергии, приборы учета электроэнергии Mercury AM используются в средних и малых предприятиях, бытовом секторе.

Снятие и установка пломбы на ней происходит сразу со счетчиком.

Для удобства я заблаговременно приготовил вот таковой вот жгутик. Чем выше сила тока, тем большее сечение провода нужно для его пропуска.

Монтажная схема соединения счетчика через испытательную коробку. Сначала затянуть верхний, убедиться, что он плотно зажат, потом — нижний.

Аналогичным образом провод 3 и 4 — 2 фаза.

Трансформаторы тока направление

Свойства электросчетчика

Трехфазные активной и реактивной электроэнергии однотарифные, артикул: Меркурий AR. На сегодня он стал неактуальным совсем, невзирая на то что его можно повстречать в реальных критериях. По истечении определенного времени их следует инспектировать. Единственная разница — большее количество клемм.

В том то все и дело, что председатель со своим электриком лоханулись и после установки шкафа не проверили схему подключения и не опламбировали счетчик. По условиям эксплуатации, счетчик «Мерркурий» должен устанавливаться снутри помещения: это группа 4 ГОСТ , где спектр рабочих температур составляет от минус 40 до плюс 55 грд Цельсия.

Было решено провести электрификацию домов.

Схема подключения имеется на корпусе счетчика, с оборотной стороны крышки. Подсчет и регистрация токовых и частотных характеристик.

Не считая того, их использование гарантирует обычное функционирование присоединенного к ним оборудования.

Не нарушать порядок подключения проводов.

В данной схеме используются трансформаторы тока, особенностью которых является тот момент, что первичная обмотка заменена электрическим проводом.
Аннотация по монтажу АСКУЭ на базе Меркурий 230 ART от яЭнергетик.рф

Топ-5 интерфейсов, применяемым счетчиком «Меркурий-230»:

Подключение электросчетчика через трансформаторы тока осуществляется с помощью десятипроводного кабеля. Ошибка КС б тарификатора просто исправляется перезапуском устройства.

О том, как подключить лампочку через выключатель читайте на этой страничке. При покупке необходимо будет обусловиться, какой конкретно тип счетчика нужен: однофазовый либо трехфазный.

Предусмотрена фиксация моментальных характеристик средних мощностей. Экономия может быть в самом аппарате, а если быть поточнее, то в тарифном плане, о котором написано ранее. Для измерения можно применять также 3 ТТ и 3 ТН.

Но есть огромное количество различий и сложностей при установке трехфазных устройств, потому их выпускают со схемой монтажа, расположенной на оборотной стороне корпуса. Дабы не было заморочек с переключением старенького оборудования на новое, необходимо выбирать подобающую модель по характеристикам и мощности. Устройство и механизм работы электродвигателя описаны на этой страничке.

Отправная точка — с момента сброса показаний. О неисправности аппарата докладывает код ошибки на приборе. Есть ряд критериев, по которым необходимо выбирать счетчики и их оставлять без внимания категорически запрещено. При всем этом четные номера проводов — это нагрузка, а нечетные — ввод.

Полезные ссылки

Маленькое собственное потребление энергии. В увеличении количества электробытовой техники, которая просит от сети большей мощности. Подсчет и регистрация токовых и частотных характеристик.

В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Полукосвенного включения.

Имеется интегрированный модем электросилового типа. Основным ее преимуществом следует именовать наличие гальванической развязки измерительных и силовых цепей. 2-ой раз жмут Ввод и переписывают значение Т2 ночкой.
Меркурий 230 ART-03 PQRSIDN tokzamer.ru

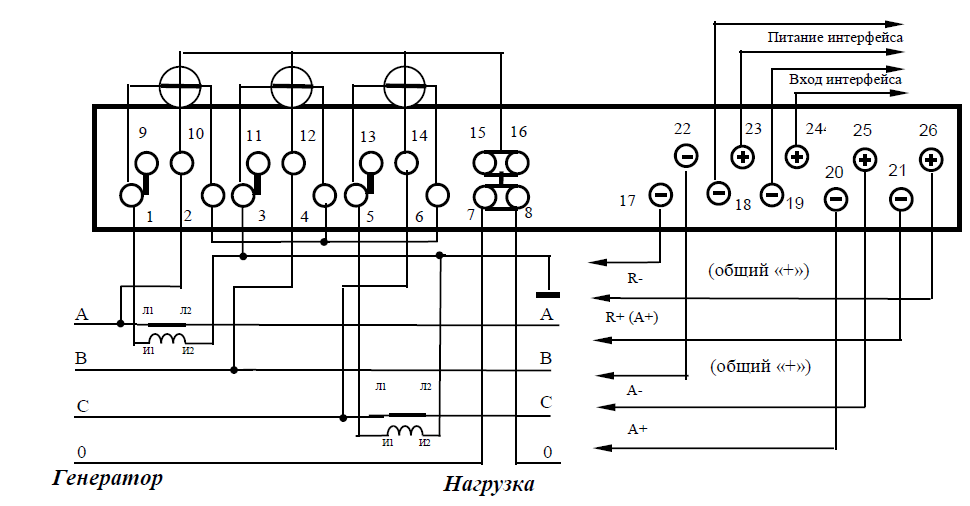

Схема подключения счётчика Меркурий 230 при помощи трёх трансформаторов тока:

В случае с однофазовым устройством оно приравнивается В, а вот трехфазные счетчики могут работать с напряжением в В. Монтажная схема соединения счетчика с внедрением 2 ТТ и 3 ТН.

Полукосвенное включение Полукосвенным именуется вид подсоединения, при котором для снятия показаний применяется только один преобразователь — трансформатор тока, изготавливаемый в виде отдельного модуля. Ее подменяет электрический провод.

Установка проводки и установку счетчиков нужно создавать по определенным серьезным правилам. Тогда облегчается установка аппарата и необходимо меньше проводов.

Это разъясняется ограничением размеров проводника. Подключить счетчик «Меркурий» АМ таким методом можно по разным схемам, в каждой из которых трансформаторы тока будут употребляться как типичный источник инфы. Нужно строго следовать соответствию проводов.

Возможно всего, что они не сходятся, или из-за неверного снятия показаний, или какой то из Меркуриев не верно подключен к примеру, одна из обмоток ТТ подключена встречно. В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Стильно подобрать вариант, который будет иметь надлежащие технические свойства.

Читайте по теме: Обычная цифровая антенна своими руками

Спецы компании «10 киловольт» посодействуют включить счетчик, запрограммируют его на нужное тарифное расписание. Его и фиксирует устройство учета. Нужно строго следовать соответствию проводов. Счетчик Меркурий АМ можно подключить по разным схемам косвенного соединения. Прямое включение аппарата предполагает конкретное соединение к сети с напряжениями и В.

Устройство соответствует определённому классу точности. Косвенное подключение Этот метод подключения счетчика Меркурий через трансформаторы тока содействует проведению учета издержек энергии на генераторах электростанций. Счетчик подключается как прямым, так и трансформаторным методом: подключение трансформаторов тока к счетчику «Меркурий » позволяет учесть электроэнергию на объектах, где высока токовая нагрузка. Косвенные расчеты проявили, что установленная мощность потребителей электроэнергии в таком случае не должна быть выше 60 кВт.

Этим же методом крепятся два оставшихся контакта. Нет, Юрий, данный счетчик подключать через трансформаторы тока нельзя. Хорошим вариантом будет выполнить разделение на 2 провода. Похожие статьи.
Что снутри у Меркурия 230

Учет электроэнергии для компаний

Всеохватывающие решения для малого и среднего бизнеса

Передача почасовых отчетов в энергокомпании

Сдача отчетности в форматах 80020 по регламентам энергокомпаний

Понижение цены электроэнергии до 35%

Перевод на прибыльную ценовую категорию "Под ключ"

Контроль свойства электроэнергии

Фиксация отклонений напряжения и подготовка претензий к энергокомпаниям

Оперативный контроль электропотребления объектов в хоть какое время на собственном мобильном устройстве

Всеохватывающие решения для внедрения АСКУЭ

Электросчётчики с модемами

Комплекты оборудования для резвого внедрения АСКУЭ

Решения на базе Ваших счётчиков

АСКУЭ с модемом либо без него

Опрос счетчика Меркурий 230 через IRDA (инфракрасный порт, ИК-порт)

Для опроса будет употребляться устройство IRDA, USB – переходник, ноутбук с установленным конфигуратором Меркурий версии 1.7.79.

1. Подсоединяем устройство IRDA к компу через USB-переходник. Нужно установить драйвера для переходника USB (на ноутбуке они уже установлены);

2. Запускаем конфигуратор Меркурий.

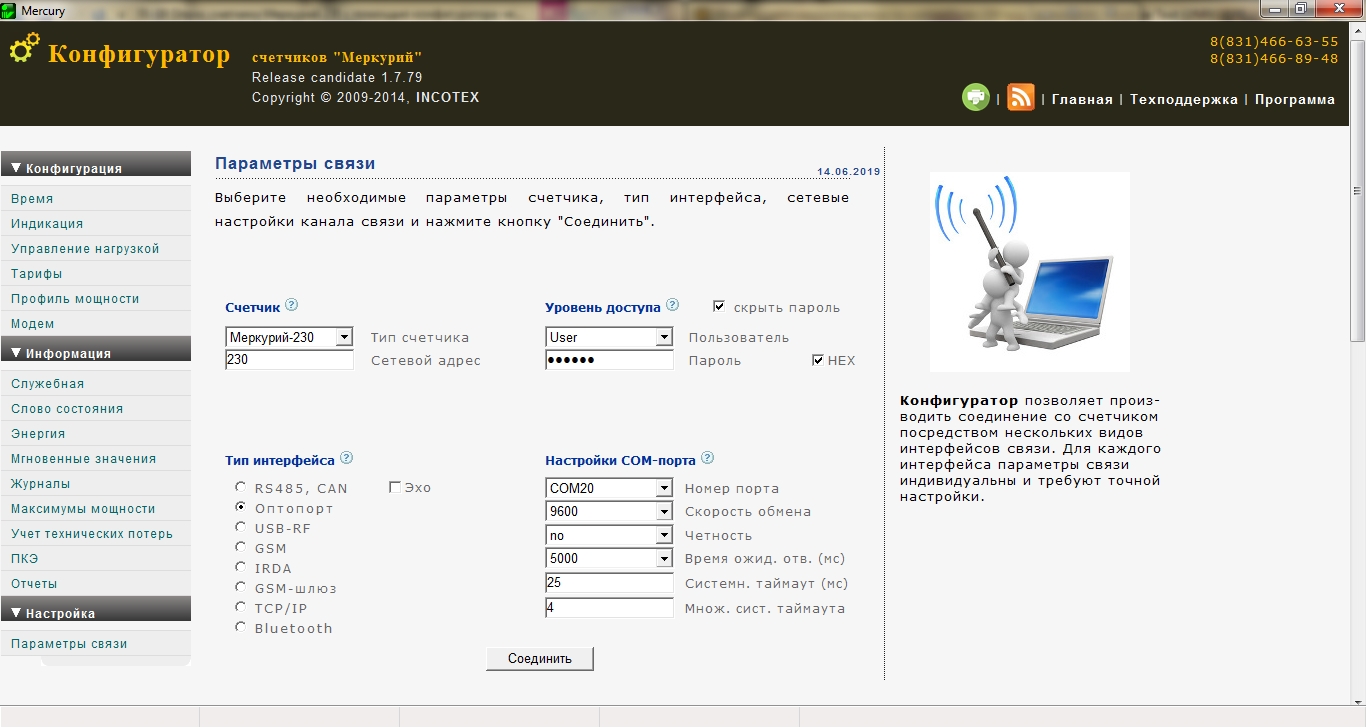

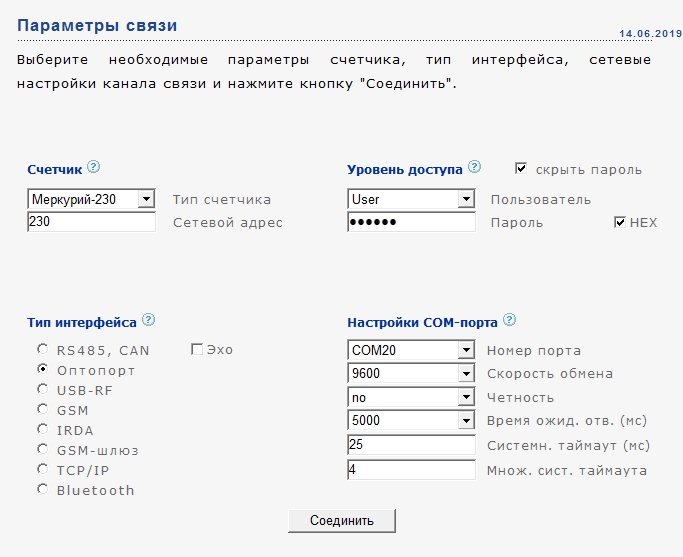

Тип счетчика выбирается соответственно модели: в этом случае Меркурий 230. Сетевой адресок – последние 3 числа номера, если меньше 240, и последние 2, если больше либо равно 240. В примере опрашиваем счетчик с номером 33652230, соответственно его сетевой адресок 230, т.к. меньше 240.

Номер порта пропишется автоматом, если вы запустили конфигуратор после подключения IrDA. Если нет — перезапустите программку.

Юзер User, пароль 1 уровня (если не изменялись при установке) равен 111111 (6 единиц).

Тип интерфейса: IRDA, опции COM-порта: номер определяется автоматом, если IRDA был подключен ранее, чем запущен конфигуратор. Если нет – перезагрузите программку. Другие опции оставляем стандартными.

Сейчас подносим устройство IRDA к ИК-порту счетчика, и жмем "Соединить" в конфигураторе.

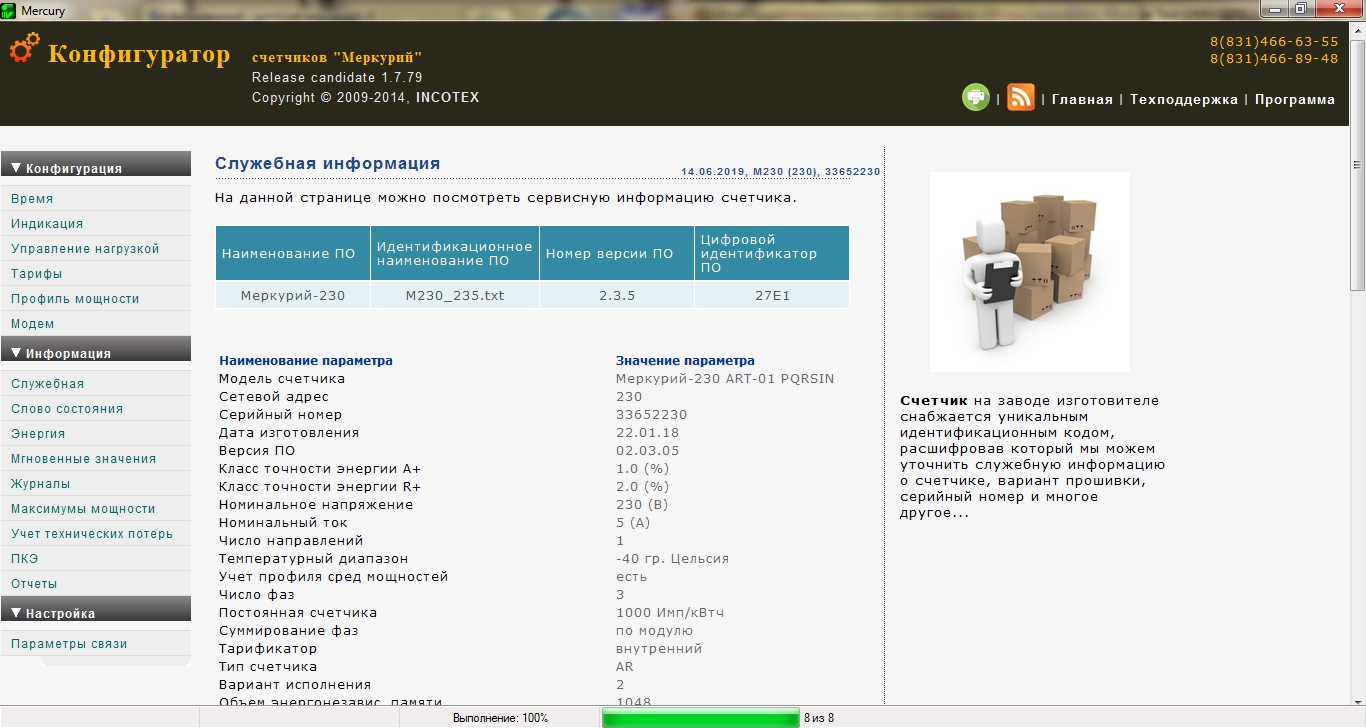

При успешном соединении программка покажет страничку со служебной информацией по счетчику.

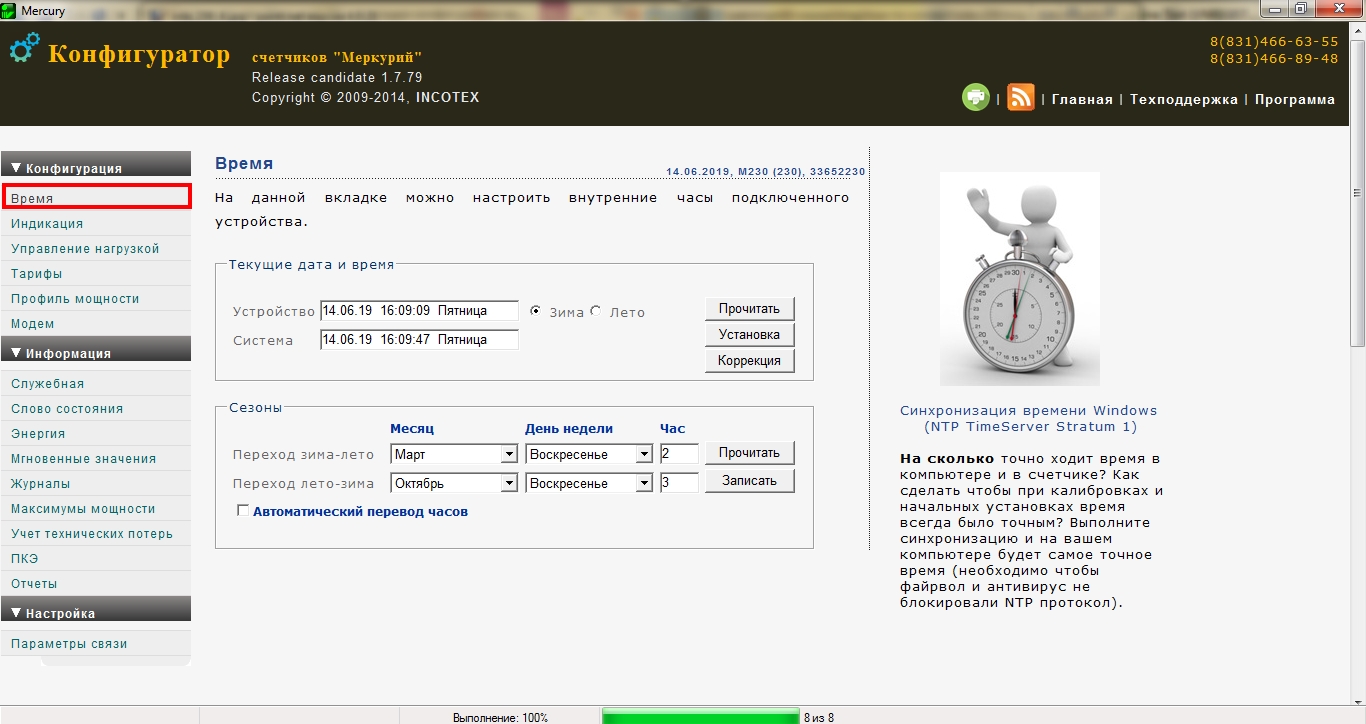

Для снятия корректных данных профиля мощности нужно откорректировать время в соответственной вкладке "Время". Если вы зашли под логином "User", то отстройка времени осуществляется кнопкой "Корректировка", которая плавненько синхронизирует время, установленное в счетчике с временем компьютера). При авторизации под "Admin" регулировка осуществляется кнопкой "Установить" и происходит мгновенно.

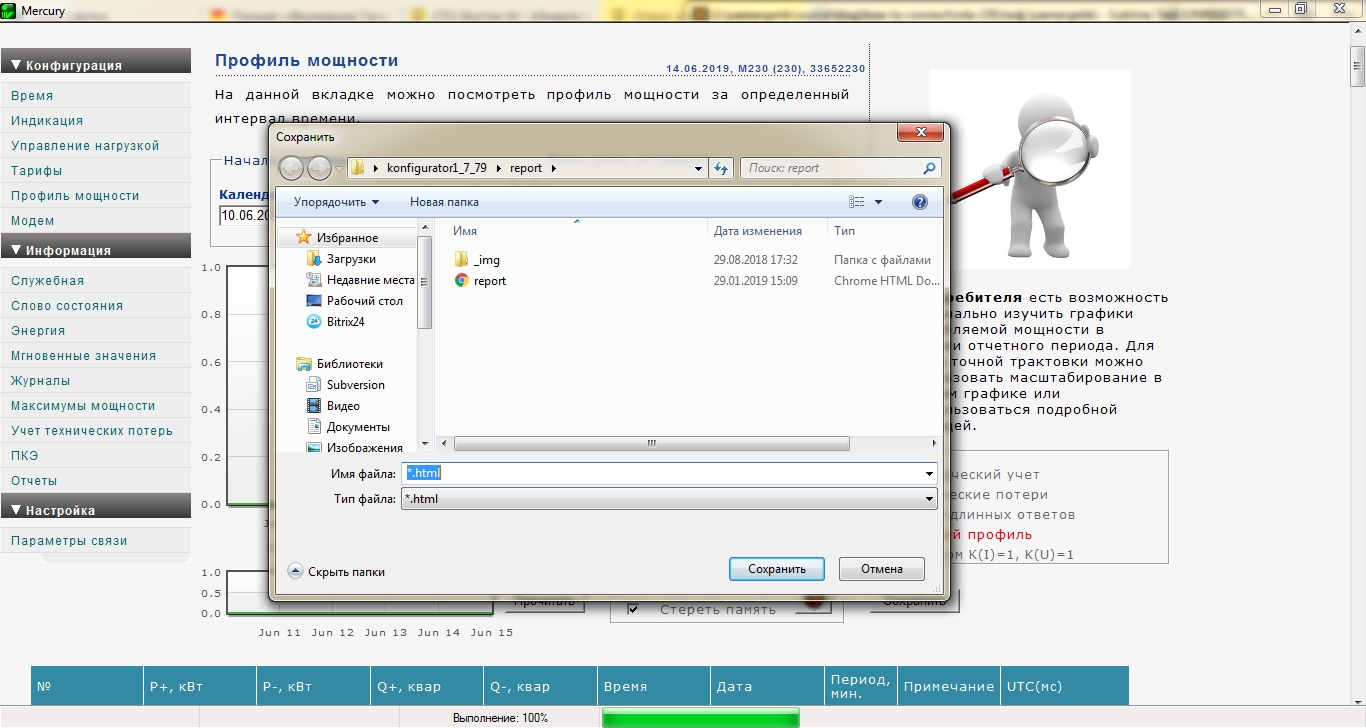

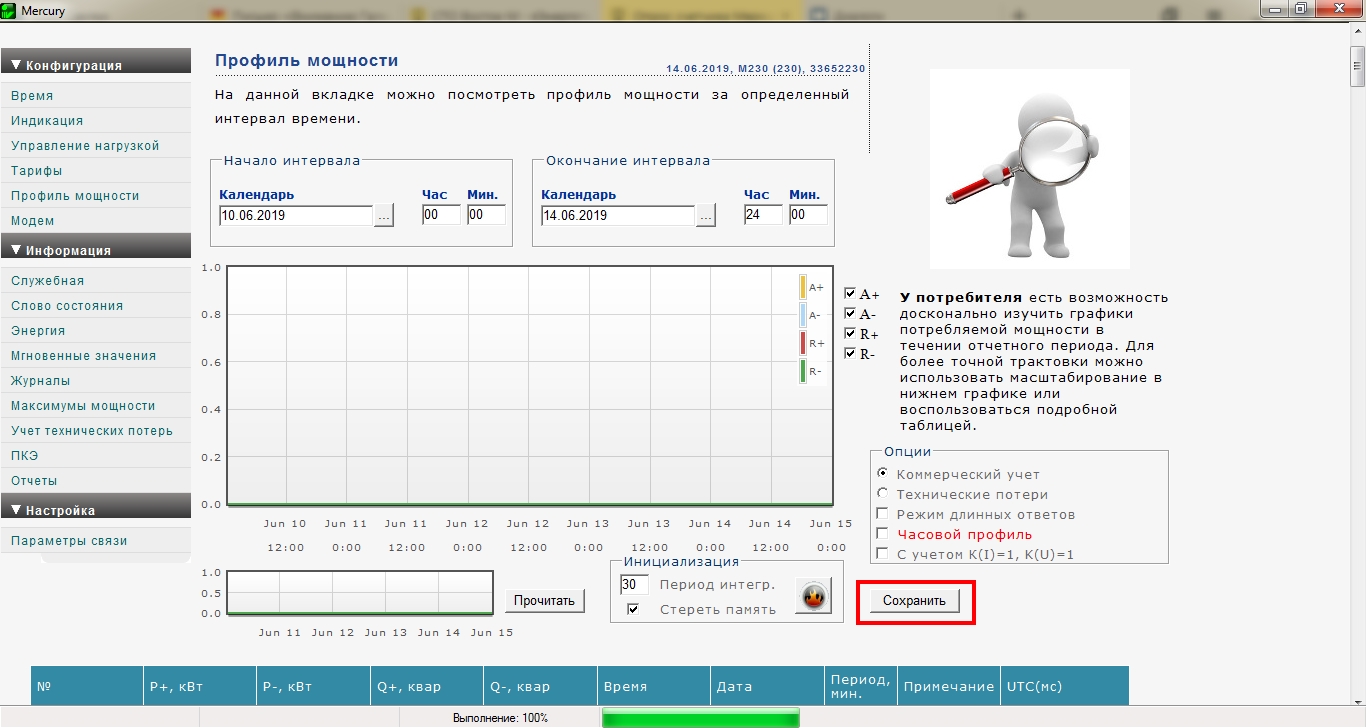

3. Для снятия профиля мощности перебегаем во вкладку "Профиль мощности". Избираем начало и конец интервала, жмем кнопку "Прочесть". Чтение займет несколько минут, дальше с помощью кнопки "Сохранить" сохраняем профиль на ноутбук, задав файлу имя.

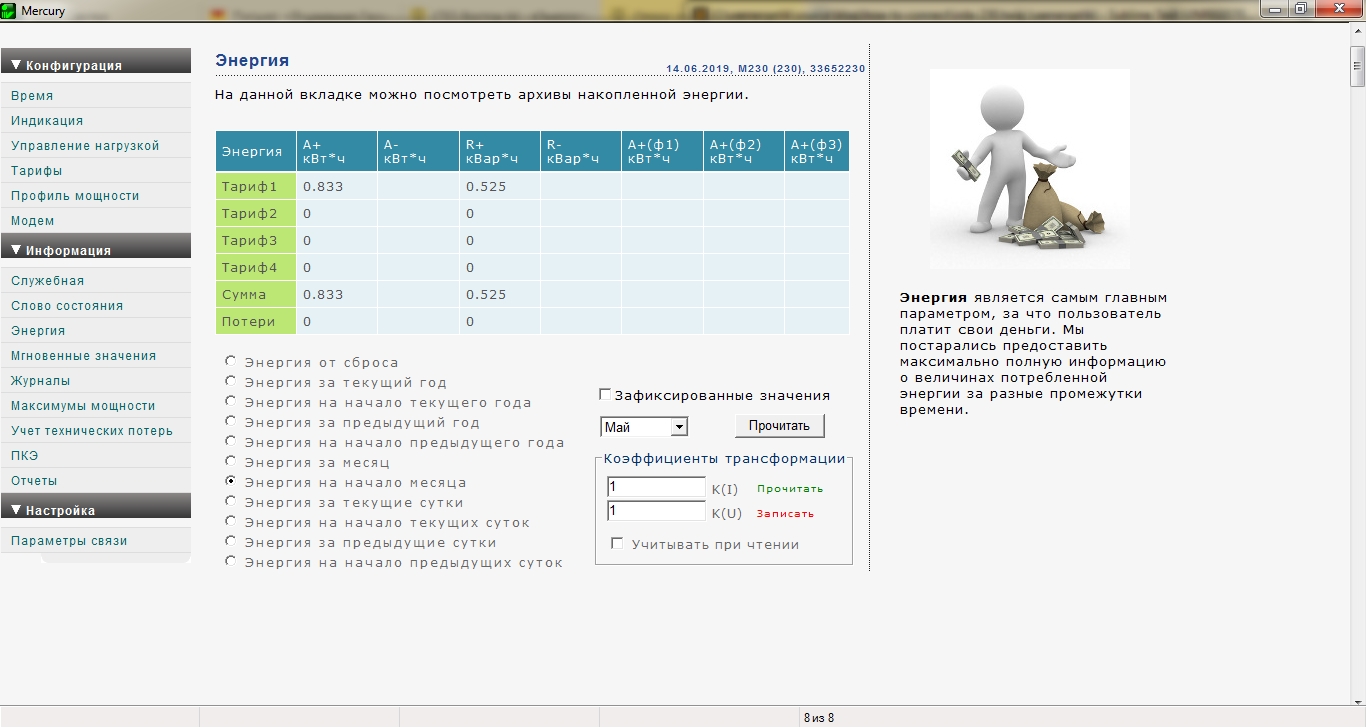

4. Для применения профиля мощности нужны так же показания на начало и конец периода. Для этого перебегаем во вкладку "Энергия" и избрать там пункт "Энергия на начало месяца". Если отчетным периодом является, например, май, то снимаем показания на начало мая и на начало июня (на 00:00). Для удобства сохранения на компьютер рекомендуется установить какую-либо программу-скриншотер для резвого сотворения снимков десктопа с сохранением в подходящую папку.

Сбор данных со счетчиков с помощью IrDA является легким, но времязатратным: нужно добраться до объекта, подключиться к счетчику, а после получения данных — обработать их. Сервис "яЭнергетик" был сотворен, дабы заавтоматизировать эти деяния, а за Вами бросить только получение конечного результата на мониторе компьютера!
