Меркурий 230 как снимать показания

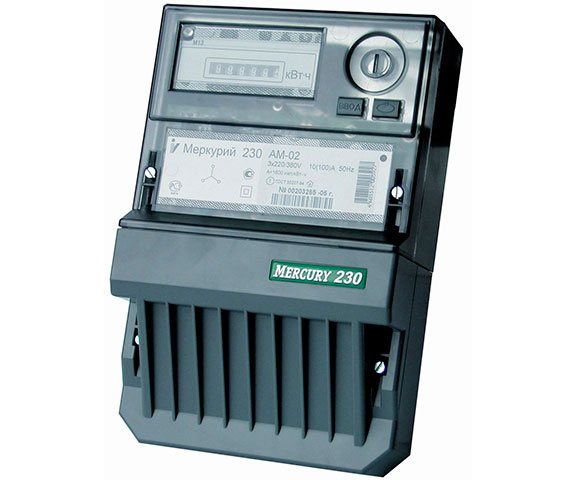

Меркурий 230 – обзор электросчетчика, свойства

Счетчик меркурий 230 предназначается для учёта всех видов электроэнергии в трёхфазных сетях. Является двухтарифным. Измерение тока происходит средством трансформатора. Имеет способность передавать информацию через интерфейс по каналам цифровой связи. Применяется как в бытовых сооружениях, так и на промышленных предприятиях и объектах сельского хозяйства. Применяется как автономно, так и в схеме систем средств технологического, также коммерческого расчета.

Счетчик электроэнергии Меркурий 201.5

Счётчики Меркурий 201.5 созданы для коммерческого учета активной электроэнергии в однофазовых цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Технические свойства счетчика

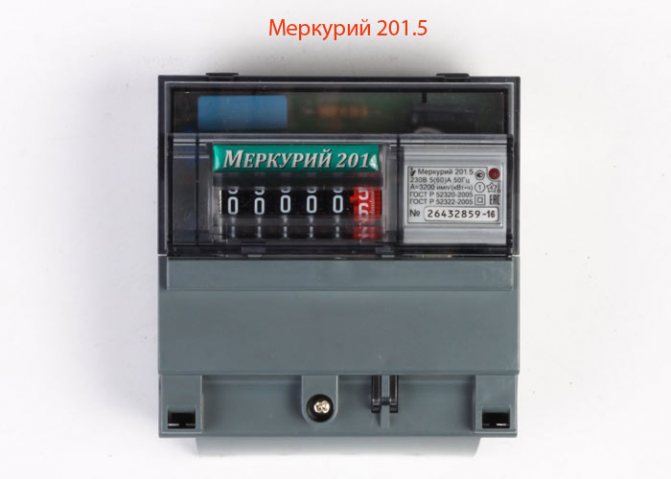

Фото электросчетчика Меркурий 201.5

Особенности конструкции

• технологический припас по классу точности;
• малые габариты счётчика Меркурий 201.5;
• безвинтовой корпус счётчика;
• использование шунта для измерения тока позволяет создавать измерение при наличии неизменной составляющей;
• импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
• защита от хищения электроэнергии путём переполюсовки;
• крепление счётчика Меркурий 201.5 на DIN-рейку;
• счётчик Меркурий 201.5 оснащается по заказу потребителя переходной пластинкой с присоединительными размерами индукционных счетчиков.

Стандартные способности Меркурия 230 (двухтарифного)

1. Измерение и хранение данных о потраченной электроэнергии, также её визуализация на экране за следующие временные периоды:
   От последнего сброса;
2. За 24 часа;
3. За 30 дней;
4. За сегодняшний год;
5. За прошедший год.
6. Возможность производить учет электроэнергии по двум тарифным планам, для 4 типов суток и 16 временных зон.
7. Способность программировать каждый месяц по новенькому тарифному расписанию;
8. Воплощение записи нижеперечисленных характеристик:
   Моментальных расчетов хоть какой из мощностей;
9. Реальных характеристик разности потенциалов, тока по фазам, углов между фазами;
10. Частоту электрической сети;
11. Коэффициенты мощности раздельно по фазам и в общей сумме.
12. Осуществляется контроль защиты (наибольший). Существует метод установить очень допустимый предел нагрузочной мощности. При превышении данного лимита, счётчик делает пометку, с указанием четкого временного значения, когда было превышение.
13. Управление нагрузкой можно производить через цифровой выход.
14. Присутствие журналов записи событий, в нем записываются следующие значения:
    Время, когда счётчик подключили к сети/отключили от неё;
15. Пропадание и возникновение фаз;
16. Закрытие и вскрытие устройства;
17. Корректировка расписания тарифов;
18. Превышение лимитов.

Понятие и виды поверок

Поверка — определение величины погрешности измерения устройств — должна быть осуществлена пару раз за время эксплуатации электросчетчика.

Читайте также: Что такое реле контроля фаз и где оно применяется?

Различают некоторое количество видов:

1. Первичная. Делается заводом-изготовителем, либо при ввозе устройства в страну. Определяет работоспособность устройства в целом, соответствие свойства измерения с заявленными в паспорте данными. Делается один раз. Дата первичной поверки непременно должна быть указана в паспорте.
2. Повторяющаяся. Делается через определенный промежуток времени работы либо хранения устройства. Осуществляется подходящим органом метрологической службы. Целью поверки является определение степени износа устройства и возможности выдавать данные с допустимой погрешностью.
3. Внеочередная. Она осуществляется до пришествия времени повторяющейся поверки. Причинами ее проведения могут быть сомнения в корректности показаний, утеря либо утрата паспорта с датой последней поверки, ремонт либо замена устройства и т.д.

Читать также: Тиски на фрезерный станок

При поверке делается сопоставление показаний счетчика с данными эталонного устройства и определение погрешности. Если она находится в допустимых границах, счетчик признается пригодным к работе. Если величина погрешности превосходит разрешенные границы, устройство подлежит подмене.

Создавать поверку электросчетчиков кому попало не разрешается, эту функцию производят только органы метрологической службы либо аккредитованные ими организации. Внедрение счетчиков, не прошедших поверку либо с завершенным сроком применения воспрещается.

О том, как выполнить перерасчет по оплате за коммунальные услуги по 354 Постановлению, вы сможете выяснить из нашей статьи.

Дополнительные способности счётчика

Исходя из модификации, есть в приборе дополнительные функции:

• Учёт в прямом и оборотном направлении электроэнергии;
• Учёт энергии по каждой из фаз;
• Сохранение архива приобретенных мощностей с пошаговым интервалом от 1 до 45 минут. Время сохранности архива добивается 85 дней;
• Фиксируется наибольшее значение утренней и вечерней мощностей;
• Осуществляется контроль над качеством тока;
• Учитываются утраты, магнитное воздействие – происходит запись в журнальчике.

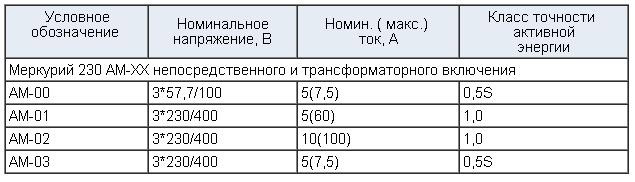

Технические данные электросчётчика Меркурий 230

Что делать, если истек срок?

По истечении срока поверки электросчетчика не следует сходу выбрасывать устройство на свалку, нужно узнать класс точности и найти, подлежит он поверке либо нет.

Если класс точности 2,5, то устройство нужно поменять на более четкий и современный.

Счетчики класса 2 либо 1 подлежат очередной поверке. Акт поверки должен быть предоставлен в управляющую компанию, дабы расчет выполнялся по свидетельствам счетчика, а не по среднему нормативу.

Читать также: Как проверить катет сварного шва

В заключение следует напомнить о необходимости самостоятельного контроля за датами поверок собственных счетчиков и своевременного их прохождения.

Замена, нарушение режима работы, выявленные неисправности — все эти действия требуют прохождения поверки, по другому устройство не будет признан применимым к работе и его показания не будут учитываться при расчетах.

Самостоятельная либо неквалифицированная поверка счетчика недопустима, тем паче, что нужна наличие пломбы и соответственных отметок в паспорте.

Впору произведенная госповерка освободит вас от выяснения отношений с УК либо энергосбытовыми компаниями.

Читайте также: Техническое сервис ВРУ, ВРЩ, ГРЩ

О том, как проводится поверка электросчетчика, вы сможете выяснить из видео:

Не отыскали ответа на свой вопрос? Узнайте, как решить конкретно Вашу делему – позвоните прямо на данный момент:

Это стремительно и безвозмездно !

Трехфазный счетчик Меркурий 230 является устройством нового выпуска. На этом аппарате имеются телеметрические выводы и особый интерфейс, созданный для обмена информацией. На приборе устанавливают электронную пломбу, устройство может производить автоматическую диагностику разных дефектов. Изготовителем электросчетчиков является .

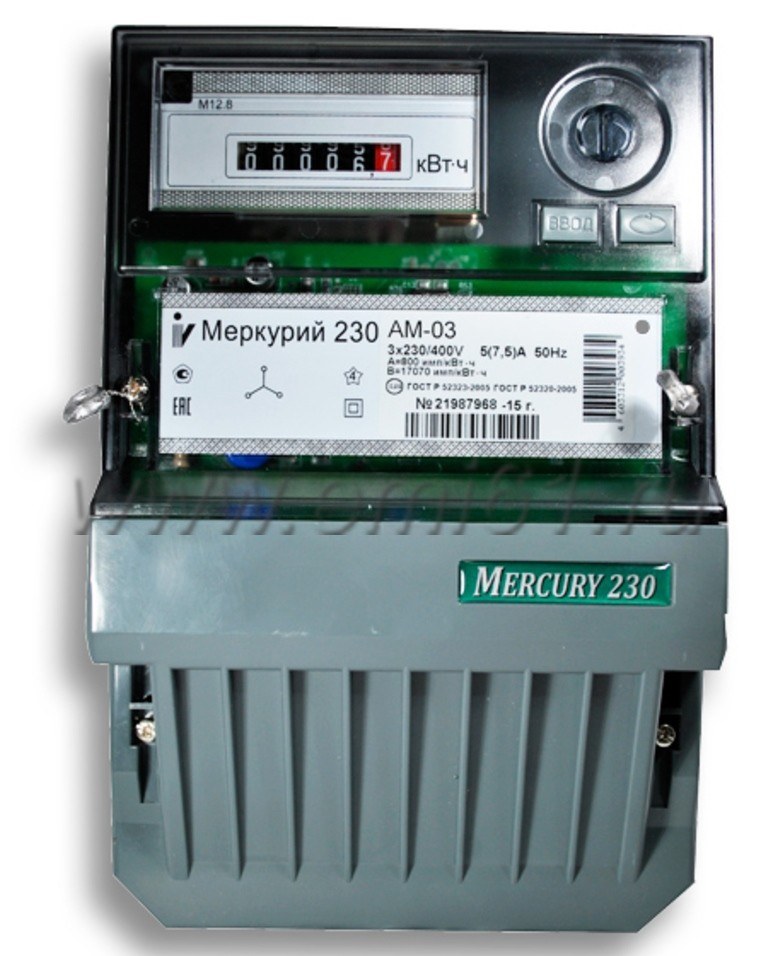

Счётчик Меркурий 230, аннотация по списанию показаний

На экране показываются зрительные характеристики: дата и время (текущие значения), частоту измеряемой сети, коэффициент суммарной мощности, также раздельно по всем фазам, максимумы – утренние и вечерние, значение тока и напряжения на этот момент времени, потребление активной и реактивной электроэнергии, точность – до сотых толикой кВт/ч.

Для снятия показаний нужно избрать интересующий вас тариф учета электроэнергии по времени суток:

Потом помножить значение до запятой на цена тарифа, сложить две получившиеся числа и оплатить.

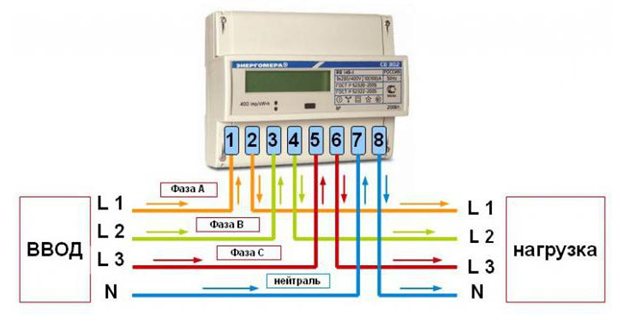

Установка электрического счётчика, схема включения

Для присоединения устройства выбирается полукосвенная схема. Это дает возможность создавать замеры электроэнергии у потребителей выше 60 кВт. Особенностью этого подключения будет то, что первичная обмотка трансформатора заменяется электрическим проводом. Для расчета электроэнергии необходимо взять произведение коэффициента трансформации и значения показаний счётчика.

Счётчики данной модели выпускаются и сейчас. Стоимость на Меркурий 230 начинается от 2300 рублей.

Поверка счетчиков Меркурий 230 АМ

Методика поверки Меркурий 230 АМ АВЛГ.411152.025 И3 Реальная методика составлена с учетом требований Приказа Минпромторга Рф от 02.07.2015 г. № 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и устанавливает методику первичной, повторяющейся и внеочередной поверки счетчика, также объем, условия поверки и подготовку к ней. (Модифицированная редакция, Изм. № 1)

Модификации счетчика, на которые распространяется реальная методика поверки, приведены в таблице 1.

Как верно снимать показания счетчика Меркурий 230?

Для снятия показаний со счетчика записываем все числа до запятой либо точки. Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут различаться между собой. По числу тарифов есть модели однотарифные и много тарифные (двухтарифные, трехтарифные) по типу денек ночь и пик полупик ночь.

Какие числа необходимо глядеть на счетчике электроэнергии?

Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. Почти всегда последняя цифра, пореже — две, разделены запятой, цветом либо отличаются по размеру. Все числа после запятой при снятии показаний не учитываем. Они указывает десятые и сотые толики киловатта и не должны учитываться.

Как верно снимать показания счетчика Меркурий 231?

Порядок снятия показаний

Если общий то для вас будет нужно сумма Т1 и Т2 а позже вы перемножите на ставку за 1 кВт/час. Если у вас тариф разбит на денек и ночь, тогда поначалу записываем Т1 — это дневной расхода в месяц. Позже записываем Т2 — это показатель расхода энергии в ночное время.

Как верно снимать показания со счетчика Меркурий 201?

Для снятия показаний с Меркурий 201 данных моделей довольно переписать все числа стоящие до знака запятой либо до выделенного рамкой разряда, находящие после запятой цифра — это толики киловатт/час их при снятии показаний учесть не надо.

Читайте также В каком случае нужен путной лист?

Как снять показания с 2 х тарифного счетчика?

При установленном двухтарифном приборе учета, применяют следующие коды: Т1 – 1. Т2 – 2. От последних показаний необходимо отнять прошлые характеристики устройства и помножить их на подобающую тарифную величину. Дальше результаты по трем либо двум приобретенным показателям суммируют.

Как верно снимать показания счетчиков воды?

Для расчета потребленного количества воды показания нужно снимать раздельно по каждому устройству учета по всем черным цифрам и первой цифре после запятой / значению на первом радиальном циферблате.

Как снять показания счетчика электроэнергии т1 т2?

На двухтарифном приборе учета нужно найти показания Т1 и Т2, где Т1 — это дневной тариф, а Т2 — ночной. Данные выясняются при помощи кнопки «Ввод», которой оборудован каждый счетчик. Кнопку следует надавить однократно, после чего на табло попеременно, с интервалом в половину минутки, высветятся нужные числа.

Как верно считать киловатты на счетчике?

Потребляемая электроэнергия измеряется в киловатт-часах. Показания счетчика необходимы вашему ЖКУ, дабы высчитать, сколько кВт-часов вы издержали в месяц по сопоставлению с предшествующим. Позже эта цифра множится на средний тариф за 1 кВт-ч, установленный Минэнерго, и из нее растет сумма вашей оплаты за свет.

Можно ли приостановить электрический счетчик меркурий 231 магнитом?

При желании сберечь на оплате коммунальных услуг можно приостановить электросчетчик Меркурий 230, 231 магнитом, выполненным из неодимового сплава. Для учетных устройств этого типа хорошим будет размер 50×20 мм.

Какие числа передавать за свет Меркурий?

Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. Почти всегда последняя цифра, пореже — две, разделены запятой, цветом либо отличаются по размеру. Все числа после запятой при снятии показаний не учитываем. Они указывает десятые и сотые толики киловатта и не должны учитываться.

Читайте также Кому положена субсидия на дрова?

Сколько стоит счетчик Меркурий 201?

Приобрести Электросчетчик Меркурий 201.5 5-60А/220В кл. т. 1,0 однотарифный мех. Инкотекс 201.5 по стоимости 710.17 р.

Счетчик Меркурий 230

Подключение счетчика Меркурий 230 АМ
Смотрел на схему, не сообразил, как ноль разводится.

1. Заходит в "7" выходит из "8" ____i I____
2. Заводится и на "7" и на "8" с одной точки ____i____

Набросок на схеме не сообразил

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 21814
15.12.2006 в 11:29

zlsl 1-ый вариант.
2-ой не устроит энергосбыт.

• Просмотр профиля
• Личное сообщение

Регистрация: 28.11.2006 Сочи Сообщений: 8
15.12.2006 в 11:34

• Просмотр профиля
• Личное сообщение

Регистрация: 15.03.2006 Снежинск Сообщений: 124
23.04.2007 в 14:31

Подскажите, как снять показания с 2-тарифного счетчика Меркурий 230
Сосед уехал и просил снять показания. Что там нужно жать? Если пришлёте ссылку с аннотацией — то же отлично. Счётсик на 380v — свой дом.Тариф дневной и ночной.

• Просмотр профиля
• Личное сообщение

Регистрация: 12.09.2006 Москва Сообщений: 3057
23.04.2007 в 15:11

У меня на квартиру Меркурий, модель не помню. Дабы не открывать дверку щитка, я просто стою и жду. Там показания на экране временами изменяются сами.
Приблизительно так- время/дата, текущая нагрузка по первому (либо второму- находится в зависимости от времени) тарифу, показания расхода по первому тарифу (слева метка Т1), показания счетчика по второму тарифу (слева метка Т2). Возьмите фонарик и постойте несколько минут около счетчика. Там все понятно. Только дождитесь повторения цикла индикации, а то сможете спутать текущую нагрузку с показаниями.

• Просмотр профиля
• Личное сообщение

Регистрация: 15.02.2006 Москва Сообщений: 2945
23.04.2007 в 15:31

Документация к счётчикам электроэнергии Меркурий

• Просмотр профиля
• Личное сообщение

Регистрация: 14.11.2007 Москва Сообщений: 23
05.12.2008 в 00:10

Меркурий 230
Был в гостях в подмосковном доме,зашёл разговор о электросчётчиках и оплате электроэнергии,стоит счётчик Меркурий 230 на мониторы прыгают 2 значения в КВ/Ч а потом сумма. хозяйка платит по сумме,но у меня сомнения 1200 КВ/Ч за месяц для дома на газу много,может мастера что то намудрили?

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 14448
05.12.2008 в 00:43

В_Мастер написал :
но у меня сомнения 1200 КВ/Ч за месяц для дома на газу много,может мастера что то намудрили?

В_Мастер написал :
Был в гостях в подмосковном доме

Глядя какой дом, число и мощность потребителей, 1200 кВт*ч за месяц — приблизительно 1.6 кВт ежечасного употребления.
Проверить-то нетрудно: все отключить , не считая одной нагрузки с известной мощностью — к примеру обогреватель, эл. утюг. и засечь 2 контрольные точки показаний с интервалом по времени к примеру 1 час.

• Просмотр профиля
• Личное сообщение

Регистрация: 14.11.2007 Москва Сообщений: 23
05.12.2008 в 09:22

учёт энергии:однотарифный. счётчик ставил кишинеуэлектроникс,пломбировал электрик СНТ ,потребителей массивных всего три:стиралка ,духовка, посудомойка ну и насос на скважине. вопрос:какие данные указывает счетчик и как устанавливается тариф,какая разница между активной и реактивной энергией

• Просмотр профиля
• Личное сообщение

Регистрация: 21.06.2007 Санкт-Петербург Сообщений: 10550
05.12.2008 в 10:32

Порекомендуйте хозяйке пристально почитать управление к счётчику, какие показания она суммирует. А то получится, что она платит и за себя и за того парня (рыжеватого).
Документация есть на веб-сайте производителя, если картонный вариант утерян. ( ). Направьте внимание на раздел "5.1 Считывание инфы с индикатора счётчика при помощи кнопок". Там всё расписано.

_Бесспорных воззрений не бывает. Бывают представления с которыми никчемно спорить._

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2008 Ханты-Мансийск Сообщений: 48
08.12.2008 в 19:08

но у меня сомнения 1200 КВ/Ч за месяц для дома на газу много,может мастера что то намудрили?
у нас трешка.три семьи плита электрическая практически повсевременно работает+ стиралка+ чайники 3шт. микроволновки тоже три и за месяц набегает около 600 кв/ч

• Просмотр профиля
• Личное сообщение

Регистрация: 24.04.2007 Донецк Сообщений: 934
08.12.2008 в 19:57

А нигде там не "заплутались" электрические теплые полы, электроконвектор в баньке либо сарайчике. Всякое бывает. Ну и лампочки многие не знают как выключаются
P.S. У меня есть заказчик у которго я уже 3 (ТРИ. ) раза менял счетчик (правда обыденный механический) 5-50А. У всех счетчиков одна и та же неисправность — срабатываются зубья на шестеренках (и это за полгода. ). Как он улаживает эти препядствия с энергетиками

• Просмотр профиля
• Личное сообщение

28.12.2008 в 17:28

Вероятен ли сброс на многофазном счетчике Меркурий?
Товарищи спецы. Появился на руках б.у. счетчик Меркурий 230 с CAN интерфейсом, желаю его перепродать но для начала хотелось бы его обнулить. Может быть ли это выполнить через CAN адаптер и програмное обеспечение которое предлогается на веб-сайте производителя?

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 14448
28.12.2008 в 23:37

cmd написал :
для начала хотелось бы его обнулить. Может быть ли это выполнить через CAN адаптер и програмное обеспечение которое предлогается на веб-сайте производителя?

Пароли доступа к различным уровням тоже есть ?

cmd написал :
Появился на руках б.у. счетчик Меркурий 230 с CAN интерфейсом, желаю его перепродать

А документы на счетчик ? Ибо просто так, с рук, приобрести таковой Меркурий и надежды, что Энергосбыт его воспримет. совершенно не каждый отважится.

• Просмотр профиля
• Личное сообщение

29.12.2008 в 09:25

iale написал :
Пароли доступа к различным уровням тоже есть ?

Пароли от 1 и 2 уровней заводские на счет 3 уровня доступа к огорчению не знаю.

iale написал :
А документы на счетчик ? Ибо просто так, с рук, приобрести таковой Меркурий и возлагать, что Энергосбыт его воспримет. совершенно не каждый отважится.

Документы все на руках. Даже месяц гарантии на него есть еще.

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 14448
29.12.2008 в 13:31

cmd написал :
Пароли от 1 и 2 уровней заводские на счет 3 уровня доступа к огорчению не знаю.

На 2-м уровне сброс регистров энергии вероятен, судя по описанию конфигуратора

А в 3-й без снятия пломбы на корпусе и не залезть.

cmd написал :
Документы все на руках. Даже месяц гарантии на него есть еще.

Документы — это отлично. Только ЭСО, видя по документам, что счетчик не новый ( 2008 г.в. ) — может
востребовать провести его поверку.

• Просмотр профиля
• Личное сообщение

29.12.2008 в 14:11

iale написал :
Документы — это отлично. Только ЭСО, видя по документам, что счетчик не новый ( 2008 г.в. ) — может
востребовать провести его поверку.

Чем эта проверка может угрожать?

• Просмотр профиля
• Личное сообщение

Регистрация: 25.05.2006 Москва Сообщений: 33827
29.12.2008 в 14:20

cmd Расходами на оплату этой самой поверки.

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 14448
29.12.2008 в 23:54

cmd написал :
Чем эта проверка может угрожать?

Читайте внимательнее — пОверка, т.е. метрологическая процедура для выявления соответствия хар-к счетчика заявленным. Обойдется в некоторое кол-во средств.

• Просмотр профиля
• Личное сообщение

Регистрация: 28.09.2009 Якутск Сообщений: 200
28.09.2009 в 21:07

Вышел из строя электросчетчик Меркурий-230
Всем хорошего времени суток. Вышел из строя практически новый (год работы) электронный электросчетчик "Меркурий-230". Просто пропала индикация, что увидели, когда пришла пора снимать показания. По воззрению электрика, предпосылкой поломки счетчика стало КЗ в квартире. А по мне (IMHO) более возможно попадание высокого напряжения выше допустимого на вход счетчика, к примеру, как следствие "отвала нуля" и перекоса фаз, так как, видимо сразу, сгорел аналогичный у соседей. Дом новостройка, электричество временами краткосрочно отключают. Судя по всему, погорел блок питания электроники счетчика. Подлежит ли этот дивайс ремонту?
