Меркурий 201 как снять показания

Контроль за расходом электроэнергии важен не только лишь для ресурсоснабжающих и коммунальных служб, но и для собственников помещений. Одним из часто встречающихся устройств по учету является счетчик Меркурий 201. Его установка и подключение могут быть произведены наемным спецом или самим собственником.

Описание и особенности конструкции

Старт производства данных устройств был дан на заводах компании “Инкотекс” в 2001 году. Они стали неплохой подменой моделям старенького эталона, снаряженным вращающим диском, а срок службы на эти счетчики исчисляется практически 30 годами, что устраивает каждого покупателя.

Кроме нескольких модификаций «Меркурий 201» классифицируется по следующим характеристикам:

• допустимый рабочий ток;
• схема показа сведений о расходе электричества.

По конструкции все модели данного электросчетчика идентичны между собой и устроены следующим образом:

• пластмассовый малогабаритный корпус прямоугольной формы;
• барабан или жидкокристаллический экран с данными по расходу эл. энергии находятся на лицевой панели в левой ее части;
• таблица с техническими параметрами размещена в правой части этой же панели;
• вес устройства составляет менее 350 гр.

Входные эл. контакты понизу счетчика защищены снимающейся устройством. Для фиксации устройства на поверхности стенки либо другой поверхности применяется DIN-рейка.

Стандартная комплектация электросчетчика Меркурий 201 состоит из:

1. Конкретно устройства.
2. Документации на него (техпаспорт, пособие по эксплуатации).

Дополнительно некоторые модели Меркурия могут быть обустроены GPS модулями для снятия показаний в режиме онлайн.

Подлинность счетчика Меркурий 201 можно найти по наличию на нем голографической наклейки (пломбы) с информацией о дате выпуска.

Самостоятельный установка и подключение устройства не занимает много времени. Единственное правило — это пристально ознакомиться с аннотацией по эксплуатации и техпаспортом на него перед установкой. Для ремонта, в случае появления неисправности, лучше приглашать обученных профессионалов.

Технические характеристики счетчика

Наличие переплюсовки накрепко защищает данный вид электросчетчика от воровства электроэнергии и собственник может быть уверен, что никто не подключился к его сети.

К остальным техническим чертам счетчика электрического Меркурий 201 относятся:

• работа при температурах от -20 до +55 градусов;
• межповерочный интервал — около 15 лет (для трехфазных МПИ может быть меньше);
• срок службы 30 лет;
• гарантия на 3 года от производителя.

Разобраться в том как подключить счетчик Меркурий своими руками без усилий способен фактически каждый.

Подключение счетчика «Меркурий 201»

Подключаются все модели этого счетчика по одной схеме. Как говорилось ранее, установка устройства может быть произведен с помощью DIN-рейки либо с внедрением переходной пластинки.

Относительно самой процедуры подключения — начать ее следует с исследования аннотации и конкретно схемы подключения, расположенной на оборотной стороне клеммной крышки.

Количество входных контактов на клемменой колодке однофазового счетчика — 4:

• 1й — входной, созданный для введения в помещение от наружной сети фазы. Провод для этой клеммы подается от электроснабжающего предприятия.
• 2й — для вывода фазы вовнутрь помещения, с помощью кабеля типа ШВВП или его аналогов.
• 3й — для включения нуля от наружной сети в помещение (квартиру, дом).
• 4й — при помощи которого происходит выход нуля к нагрузке вовнутрь.

Последовательность соединения кабелей и клемм должна осуществляться в той же очередности, при учете подготовительного обесточивания.

Обесточивание происходит в следующим образом:

• отключение автомата;
• отключение пробок;
• выключение рубильника;
• отключение питающей полосы (при ее заходе на счетчик).

После подключения каждого провода, снова проверяется схема подключения счетчика Меркурий 201, а кабели, дабы они не мешались, аккуратненько укладываются в перфорированные ячейки, которые выламываются (выкусываются) на клеммной крышке). После этого крышка плотно прикручивается к корпусу устройства (не должен оставаться никакой промежуток). Следом можно создавать подключение электроэнергии.

Проверка правильного подсоединения электросчетчика к электричеству довольно ординарна — в его конструкции предусмотрен световой индикатор, который начинает пылать красным светом при возникновении напряжения.

Следующий шаг — вызов представителя электроснабжающей организации (можно выполнить это без помощи других, а можно и через управляющую компанию) для проверки верно ли произведено подключение и фиксации пломбы с информацией о дате пломбировки. Для того дабы подсоединить пломбу не нужна повреждать корпус электросчетчика, так как в нем предвидено особое отверстие.

Как снять показания счетчика электроэнергии Меркурий 201

Так как приборы Меркурий 201 могут быть обустроены как механическим отсчетным устройством (ОУ) так и электронным (зависимо от модели), показания снимаются 2-мя методами:

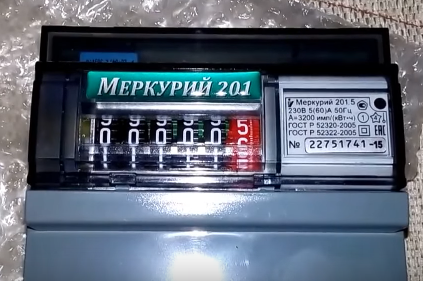

1. Для механических: ОУ состоит из 6 барабанов с цифровыми обозначениями, последний из которых взят в красную рамку. Для учета расхода электроэнергии нужны данные с первых 5 барабанов, так как последний (красный) указывает десятые толики кВт*часов и его данные в расчет не берутся.
2. Для электронных: на корпусе счетчика имеется кнопка «ввод», жать на которую нужно до того времени пока на экране не отобразится подходящий.

«Если Меркурий 2-ух либо техтарифный данные должны выписываться по значениям Т1, Т2 и Т1, Т2, Т3 соответственно»

Приобретенные данные или просто вписываются в квитанцию, или от текущих показаний отнимаются показания предшествующего месяца, а приобретенная разница множится на цена 1-го киловатта согласно действующему тарифу.

Лучше применять 2-ой метод, так как он позволяет выявлять ошибки в расчетах ресурсоснабжающей организации при выставлении счетов на оплату.

Принципиально снимать показания в один и тот же денек (число) каждого месяца, так как это убережет от излишних ошибок в расчетах.

Цена устройства

Спектр цен на однофазовый счетчик электроэнергии Меркурий 201 составляет: от 500 руб. до 7000 руб.

Для того дабы приобрести счетчик необходимо знать что, то сколько он стоит впрямую находится в зависимости от модели устройства и его предназначения.

Так предназначение однотарифного счетчика Меркурий 201 5 5 — 60А/220В кл.т.1,0 — для применения в коммерческих целях, но его стоимость составляет всего 650 руб. так как он обустроен механическим барабаном, а не электронным экраном.

Вышеуказанная информация поможет избежать таковой ситуации, когда посмотрев лишь на ценник брал одно, а получил совершенно другое.

Меркурий 201

Установив в квартире либо доме устройство, ведущий учет электроэнергии, жилец сумеет выслеживать фактические издержки этого ресурса для хозяйственных нужд. В совокупы с правильным выбором тарифного плана это помогает в экономии денег. Ниже рассмотрены особенности электроприбора Меркурий 201 схема подключения, модельный ряд, технические свойства.

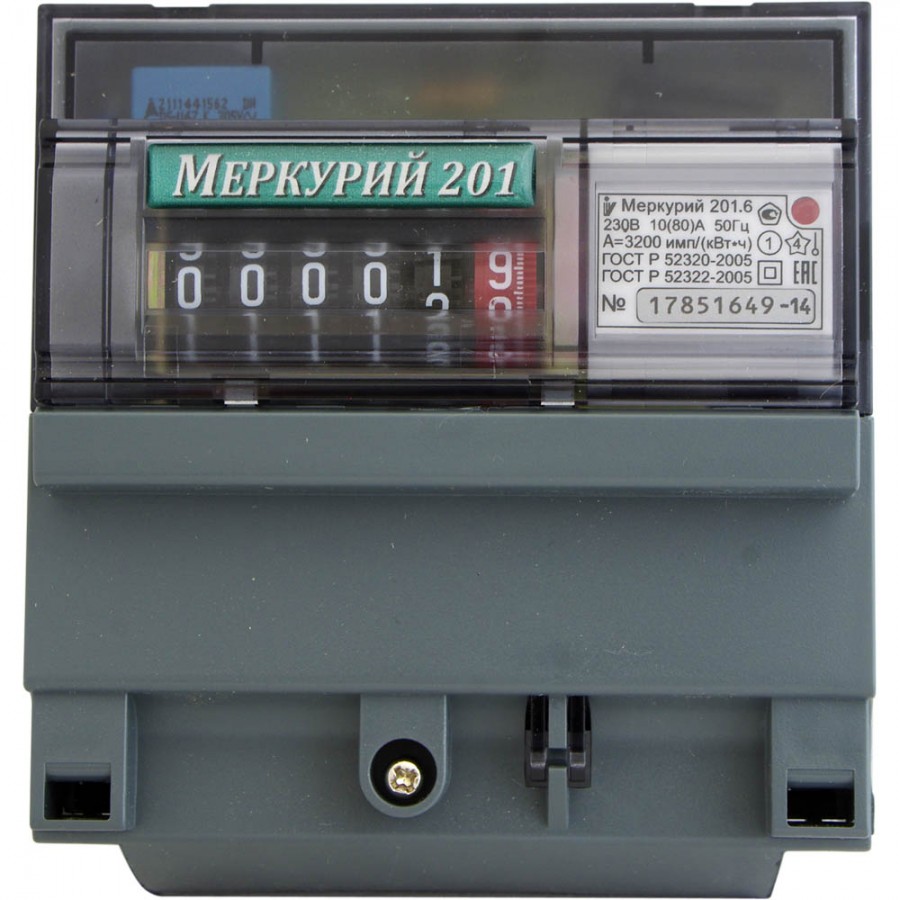

Передняя панель счетчика (модель 201.6)

Короткое описание

Счетчик электроэнергии Меркурий 201 имеет корпус из пластмассы и жидкокристаллический экран, на котором показываются показания. Около него указываются технические характеристики. Весить аппарат может, зависимо от модели, до 350 граммов. Конструкция обеспечивает безопасность, злодей не сумеет взломать устройство. Класс точности изделий – 2.0 (1.0).

Принципиально! На корпусе должна находиться голографическая наклейка, подтверждающая, что счетчик является фирменным.

В набор, кроме самого устройства, входят паспорт и управление по использованию. В документации можно поглядеть, как верно подключить Меркурий 201. При подсоединении аппарат располагают на дин-рейке, при всем этом в использовании дополнительных фиксаторов потребности нет. Нижняя крышка защищает контакты устройства.

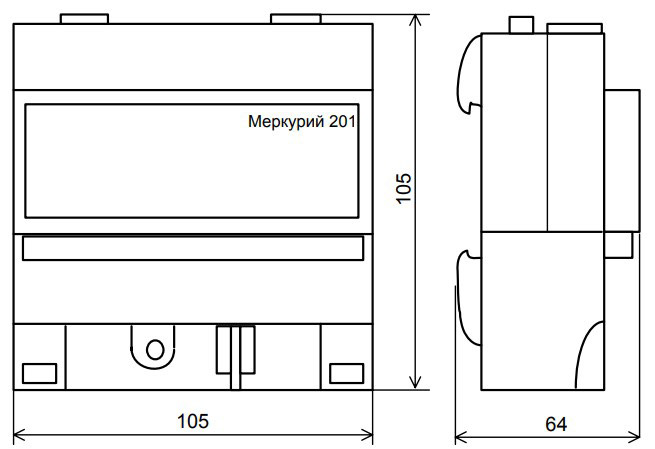

Габариты устройства

Особенности конструкции счетчика «Меркурий»

Корпус устройства имеет прямоугольную форму. По аспекту метода вывода инфы об энергопотреблении электросчетчик Меркурий 201 выпускается в 2-ух исполнениях: электронном (данные об использованной электроэнергии выводятся на жидкокристаллический экран) и электромеханическом, содержащем вращающийся барабанный блок. Справа от экрана указываются данные об эксплуатационных свойствах. При снятии низовой крышки потребитель получает доступ к контактам входа, к которым подключаются нужные провода.

Технические свойства

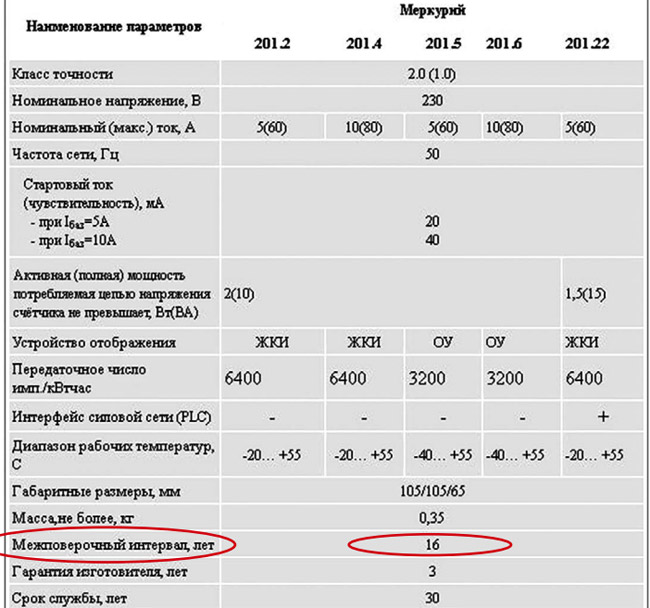

Технические свойства электросчетчика Меркурий 201 (для более распространенных модификаций) указаны в нижеприведенной таблице. Часть моделей, вроде Меркурия 201 5, отличаются заточкой под эксплуатацию, в том числе при экстремально низкой температуре воздуха (до -40 градусов).

Технические характеристики

Срок службы устройства

Производитель показывает, что счетчик Меркурий 201 в каждой из предлагаемых модификаций способен прослужить 30 лет. При всем этом подразумевается, что в протяжении первых 3-х лет потребитель может пользоваться гарантией и навести устройство в ремонтную мастерскую, если он окажется бракованным. В этой ситуации можно также поменять устройство на новый.

Принципиально! Гарантийный талон действителен только для случаев промышленного брака. Если неправильная работа счетчика связана с тем, что жилец не соблюдал правила эксплуатации либо безграмотно подключил электроприёмник в сеть, гарантийному обслуживанию он не подлежит. В случае, если аппарат подключили не сходу после приобретения, действие талона может быть продлено на несколько недель.

Межповерочный интервал

Собираясь приобрести устройство Меркурий 201, клиент должен проверить наличие в паспорте устройства отметки о проведении поверки на предприятии сходу после сборки. Через 16 лет после того, как изделие будет установлено (конкретно столько составляет межповерочный интервал, указываемый в прилагаемой документации), поверку надлежит произвести повторно. Ее проведение документируется ответственным сотрудником соответственной записью на паспортной страничке.

Расшифровка обозначений серии Меркурий 201

Пометки на устройствах информируют потребителя об особенностях той либо другой модели:

• 201.2 – номинальная сила тока 5(60) А, отображение данных на жидкокристаллическом мониторе;
• 201.22 – то же самое, плюс дополнительно устройство оснащен интерфейсом силовой сети;

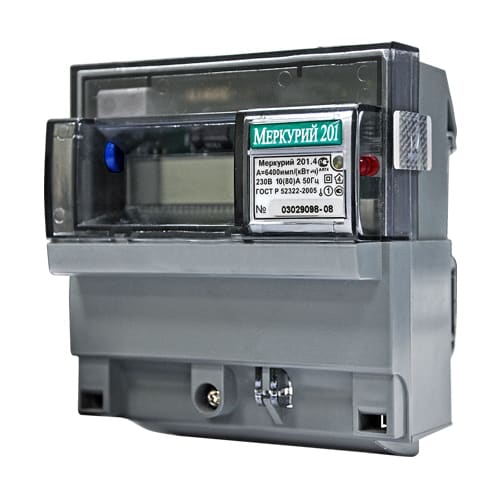

• 201.4 – ток 10(80) А, ЖК-дисплей;
• 201.5 – номинальный ток 5(60) А, механическое устройство отчета, информирующее о потреблении электричества;
• 201.6 – электроток 10(80) А, механическое устройство.

Первой строчкой маркировки указывается наименование устройства и модели, 2-ой – значения номинального напряжения, силы тока и частоты. На третьей строке пишется передаточное число импульсов на киловатт*час.

Требования к счетчику

Перед приобретением и последующим подключением Меркурия 201 необходимо проверить изделие на соответствие аспектам подлинности и функциональности. Сроком первичной поверки считается дата выхода устройства. В поверочной отметке в прилагаемой документации должна быть указана эта самая дата. На момент покупки с этого денька должно пройти менее 2-ух лет (при выборе однофазовой модели). Если предпочтение отдано устройству с несколькими фазами, срок миниатюризируется до года. Изделие должно быть снабжено пломбировочной нашлепкой, на которой выбивается дата выпуска. Без пломбы не могут быть оказаны сервисные услуги по гарантии. Кроме этого, пластмассовый корпус должен быть обеспечен клеймом госповерителя (оно показывает соответствие продукта обозначенной категории точности) и наклейкой-голограммой, подтверждающей, что изделие не является поддельным.

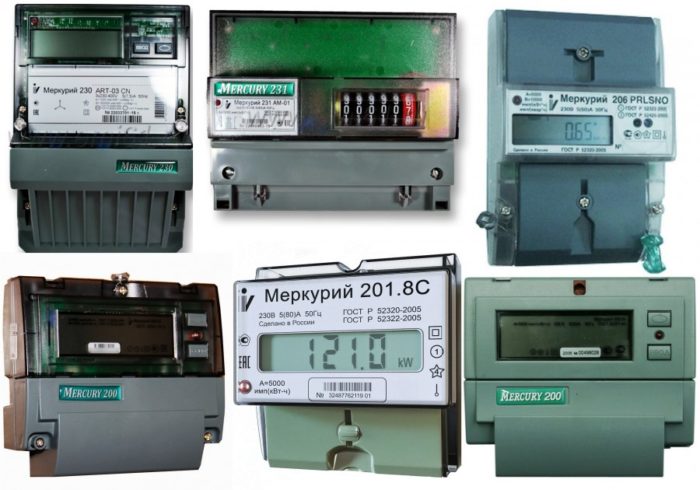

Разновидности данного счётчика

Модельный ряд этих электроприборов содержит в себе несколько вариантов, частично различающихся устройством и критериями эксплуатации.

Это электромеханический устройство, вывод данных об использованной энергии у которого осуществляется средством вращающегося колеса с отметками. Основное рабочее значение силы тока – 5 А. Предел – 60 А.

Характеристики тока у него такие же, как у предшествующей модели, но сам механизм отличается – информация выводится на жидкокристаллический экран. Выпускается вариант 201.22, отличающийся показателями активной мощности (1,5(15) против 2(10)), также наличием PLC-модема.

Он отличается от вышеперечисленных моделей более высочайшим рабочим значением тока: оно составляет 10 А. Возрос и предельный показатель – сейчас он равен 8 А. Результаты применения энергии отражает электромеханическая конструкция с колесиком.

Токовые характеристики такие, как и у 201.3, но заместо механизма с колесом данные юзеру репрезентирует ЖКИ-окошко.

Почти во всем он похож на самое преждевременное устройство 201.1: тот же механический метод отображения инфы, такие же токовые значения – 5 и 60 А, соответственно. От других изделий он отличается существенно наименьшим значением импульсов на киловатт*час: оно равно 3200, а не 6400, как у большинства моделей. Очередное отличие – этот счетчик подходящ к эксплуатации не только лишь при больших температурах (до +55 градусов), как прошлые, но и при очень низких: выдерживает сорокаградусные морозы, тогда как для других моделей предел составляет -20 градусов.

Отличается от собственного предшественника более высочайшими значениями электротока – 10 и 80 А.

Подключение счетчика «Меркурий 201»

Практикуются 2 способа подключения счетчика Меркурий 201. Они отличаются позицией устройства по отношению к автоматическому выключателю, ток от которого направляется в электросеть. Нормы ПЭУ указывают, что подключать устройство нужно после выключателя. Но такая установка не всегда разрешается компаниями, занимающимися сбытом электроэнергии. Они позволяют это только в этом случае, если можно произвести пломбирование автомата. При отсутствии таковой способности электросчетчик ставят перед автоматом и подсоединяют к нему кабель ввода. Перед проведением таковой процедуры необходимо обратиться в приятельство собственников жилища и попросить выключить электроток на полосы, на которой проходят работы.

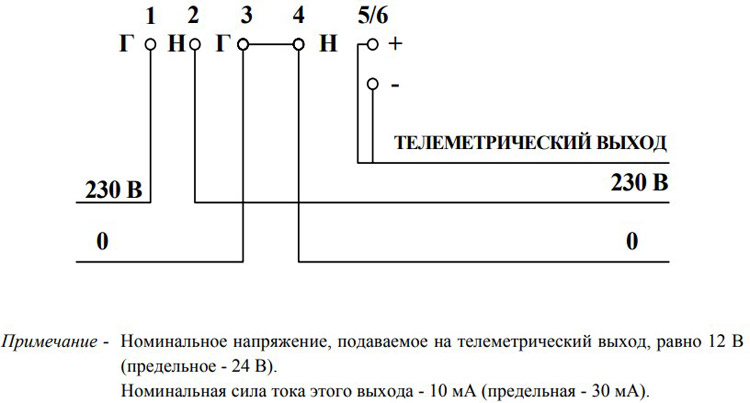

Схема подсоединения в сеть 220 В

Принципиально! Прямое подключение используют не только лишь для однофазовых устройств, но и для многофазных (таких, как Меркурий 230), но только в случае, если суммарный показатель нагрузки не превосходит 60 кВт. Если он больше, используют конфигурацию с понижающим трансформатором.

Работы при конкретном подключении проводят в следующей последовательности:

• откручивают винты, удерживающие крышу клеммника;
• счищают на концах подсоединяемых проводков 8-10 мм изоляции;
• соединяют их с надлежащими клеммами;
• закручивают винтики;
• снимают в крышке заглушки (в эти дырки протягиваются провода) и ставят ее на место;
• инспектор пломбирует счетчик;
• сейчас на линию подают ток, при правильном монтаже на фронтальной панели будет пылать лампа.

В целом, счетчик отличается простотой подключения, но при его приобретении необходимо проверить соответствие всем требуемым характеристикам. Линейка 201 включает изделия для характеристик рабочего тока 5 и 10 А.
