Провода и тросы в составе линий электропередачи служат для обеспечения передачи электроэнергии и защиты полосы от грозовых воздействий. Без проводов линия не сумеет работать, но без грозозащитных тросов (грозотросов) линия рискует быть выведенной из строя в процессе использования.

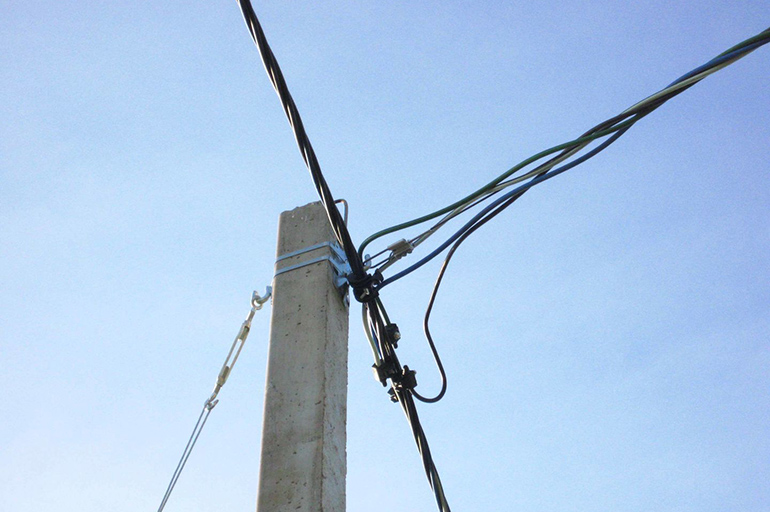

Провода на опоре ВЛ

Ввиду того, что ЛЭП имеют различное предназначение и в совокупы представляют сеть разных напряжений, применяются разные провода для линий различных номиналов. В электроэнергетики применяются как изолированные, так и нагие провода. Грозотросы на линиях напряжением наименее 35 кВ не применяются.

Коротко поведаем о том, какие бывают провода и тросы.

Провода для линий электроснабжения

Тип провода выбирается зависимо от напряжения полосы. Сечение провода определяется, исходя из электрических нагрузок в полосы. Применяются следующие марки проводов:

• СИП — самонесущий изолированный провод (используются провода марок СИП-1, СИП-2, СИП-3, СИП-4);
• М — медный провод. Фактически не применяется ввиду высочайшей цены материала;
• А — дюралевые провода. По электрическим чертам они уступают медным, но имеют наименьшую цена. Такие провода плохо реагируют на воздействие окружающей среды, в особенности при наличии в небезопасной близости соленых водоемов. Для монтажа поблизости побережий следует применять защищенные от коррозии дюралевые провода;
• С — железные провода. Имеют более высочайшие механические свойства, но уступают проводам М и А по электрическим характеристикам. Почаще применяются в качестве грозозащитных тросов, чем в качестве проводов. Маркируются как ПС и ПСО. ПС — это провод металлической многопроволочный, ПСО — однопроволочный провод.
• АС — провода, имеющие металлической сердечник (из покрытых цинком проволок, сплетенных в тросик) и обмотку вокруг него дюралевых проволок. За счет металлической части обеспечивается крепкость провода, а дюралевая часть служит для передачи электроэнергии.
• АСКС, АСКП — алюминиевостальной провод, дополнительно обработанный специальной смазкой, которая предугадывает воздействие больших температур;
• АСУ — провод из алюминия и стали усиленного типа. Соотношение алюминий/сталь у него меньше, соответственно, он является более крепким и поболее томным;
• АСО — провод из алюминия и стали облегченного типа. Соотношение алюминий/сталь у него больше, соответственно, он является наименее крепким и не таким томным;
• АСУС — в особенности усиленные провода АС. Применяются там, где механические свойства имеют определяющее значение.

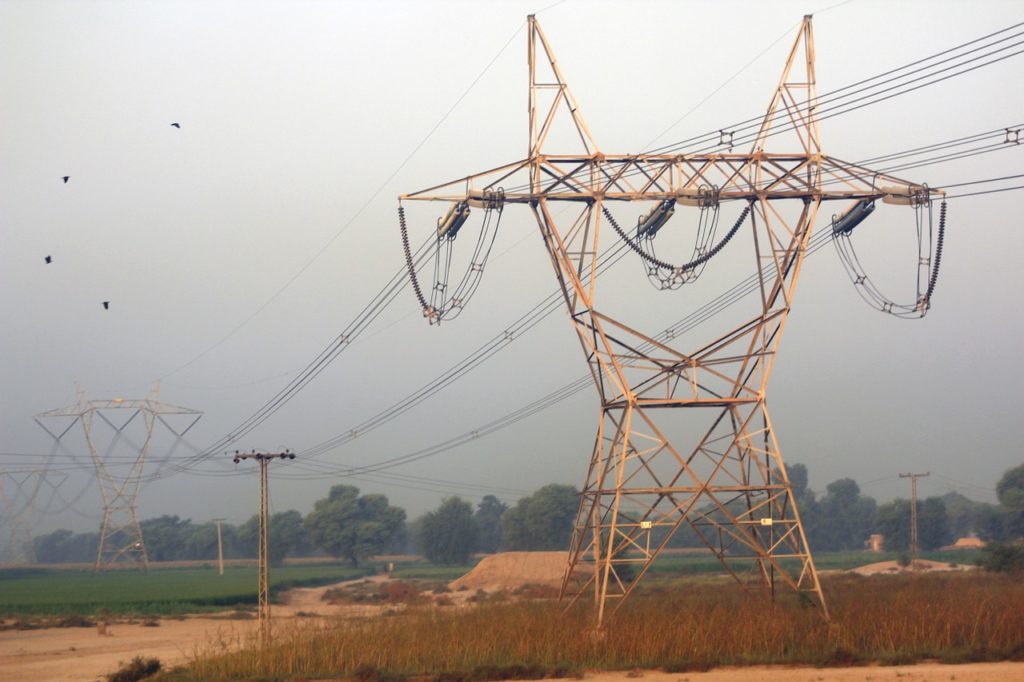

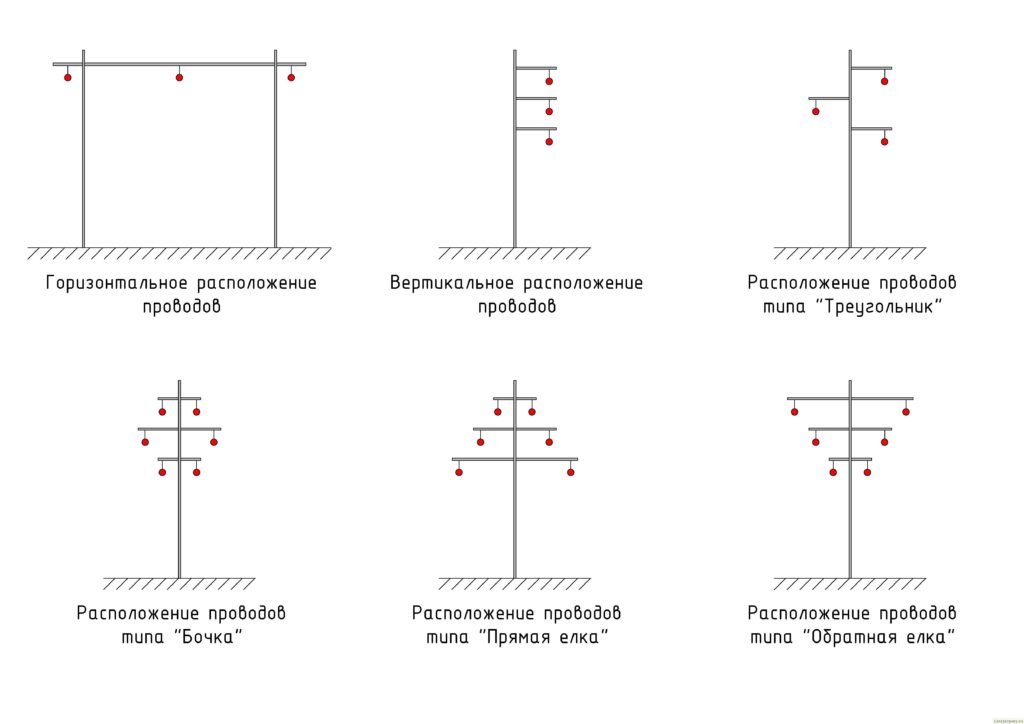

Как размещены провода на опорах ВЛ

Зависимо от типа полосы и черт местности размещение проводов на опорах и конструкции опор могут быть различны. Для того, дабы наглядно разъяснить каждый тип подвески, разглядим иллюстрацию:

Таким макаром можно узреть, что главных типов расположения проводов на опорах всего несколько штук. При всем этом практикуются разные модификации этих вариантов подвески.

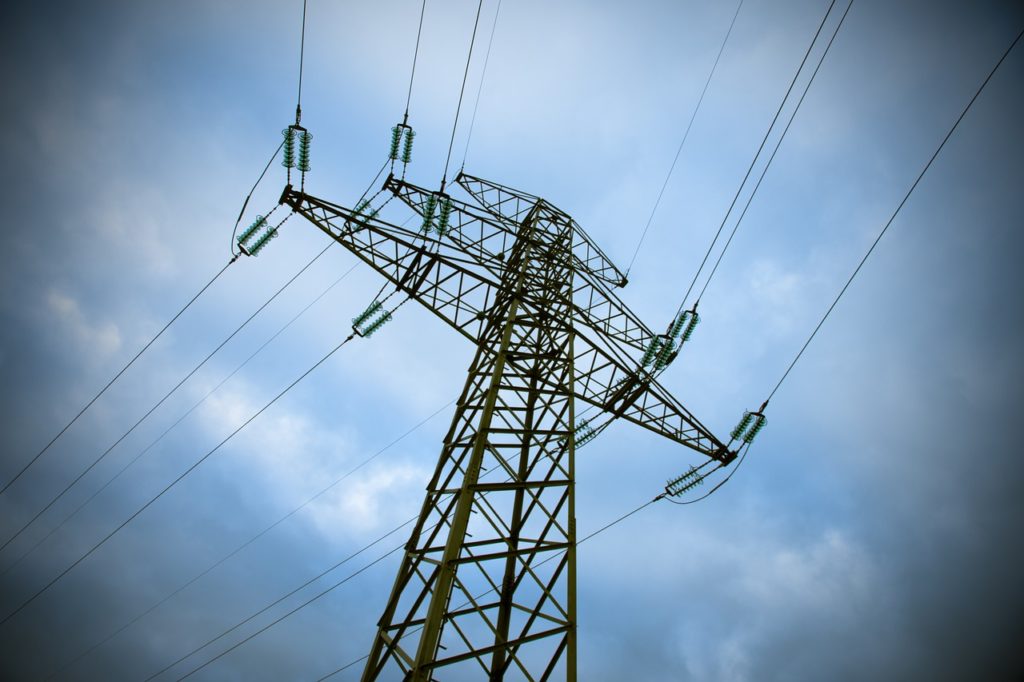

Грозозащитные тросы на ВЛ (грозотросы)

Грозотросы используются в целях обеспечения безопасности полосы электропередачи во время грозы. Тросы почти всегда выполнены из стали, или из повивов железных и дюралевых проволок. Сталь применяется в качестве упрочняющего элемента, алюминий — в качестве проводящего слоя.

На линиях с напряжением выше 35 кВ без грозотросов не обойтись

Обозначение тросов

Грозозащитные тросы условно обозначаются материалом производства и номинальным сечением. Примером может служить трос С-50. Расшифровывается он следующим образом: металлической трос с площадью сечения 50 мм2.

Выбор и использования тросов

Грозозащитные тросы выбираются исходя из черт полосы (токи недлинного замыкания, продолжительность срабатывания устройств защиты, наличие и время срабатывания АПВ и др.) Для того, дабы подобрать подходящий трос, следует ознакомиться с типовыми разработками проектных институтов СССР и РФ.

Используют тросы не только лишь для защиты полосы, но и для организации волоконно-оптических сетей связи на базе линий электропередачи.

Какой кабель лучше применять для проводки на улице по воздуху: маркировка

Надежность электрической сети личного дома находится в зависимости от того, какой кабель употреблялся для проводки на улице по воздуху. Неверный выбор материала приводит к сбоям, обрывам, пожарам. Для открытого монтажа рекомендуется использовать провода, выдерживающие перепады температуры и влажности, долгое воздействие уф-излучения.

Общая информация об уличном кабеле

Провода, используемые для передачи энергии вне строения, создают из алюминия и меди. Они состоят из одной толстой либо нескольких тонких жил.

Проводники покрыты мультислойной изоляцией. Такая конструкция присваивает кабелю требуемые упругость и крепкость.

Главные свойства

Уличная линия электропередач нормально работает при температуре -60…+50 °С. Срок службы материалов, используемых для прокладки вне помещения, превосходит 10 лет. Токопроводящие жилы покрывают усовершенствованным изоляционным слоем. Такая защита помогает изделиям противостоять воздействию морозов, ультрафиолетовых лучей, осадков. Уличная проводка устойчива и к механическим повреждениям.

Требования

ГОСТ устанавливает строгие аспекты, которым должен соответствовать уличный провод.

Для каждой марки разработаны свои эталоны:

Крепкость на разрыв должна составлять 60–90 Н на 1 кв. мм. Согласно ГОСТ, жилы жаропрочных проводов создают из медной проволоки, имеют сечение от 1,5 до 2,2 мм.

Проводники покрывают тепловым барьером из содержащих слюду лент, экраном и изоляцией.

Верхний слой состоит из:

• целофана;
• поливинилхлоридного пластиката;
• полимерных материалов, не содержащих галогенов.

Толщина жилы находится в зависимости от марки изделия и составляет 1,5–16 мм. Слои изоляции окрашивают в различные цвета. Тон находится в зависимости от порядкового номера оплетки.

Читайте также: Как верно выполнить проводку на кухне своими руками: схема разводки проводки под встраиваемую технику

Аспекты выбора кабеля для внешней проводки на улице

При покупке провода важны предназначение, особенности строения изделия.

Особенности конструкции

Токопроводящие жилы делают из меди либо алюминия. Некоторые виды кабелей усиливают металлической проволокой. При прокладке полосы от столба к дому и хозяйственным постройкам используют провода с медными жилами. Под изоляцией высоковольтного уличного кабеля находится железный экранирующий слой. Его изготавливают из алюминия, свинца либо их сплавов.

Маркировка

Буквенное обозначение включает информацию о материале жил, изоляции и экрана.

Сведения в маркировке указаны в следующем порядке:

• металл, из которого произведен проводник;
• предназначение;
• материал изоляции;
• вид защиты.

Числа отражают число жил и их сечения. Последний знак обозначает номинальное напряжение.

Для определения материала применяют таблицу:

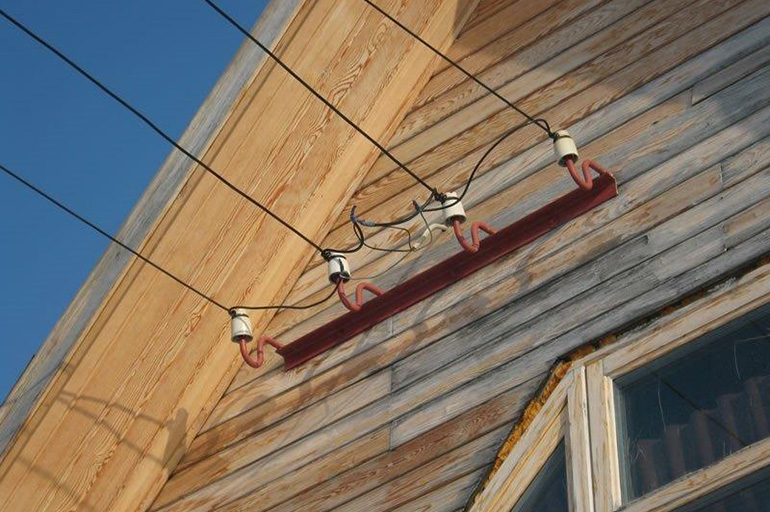

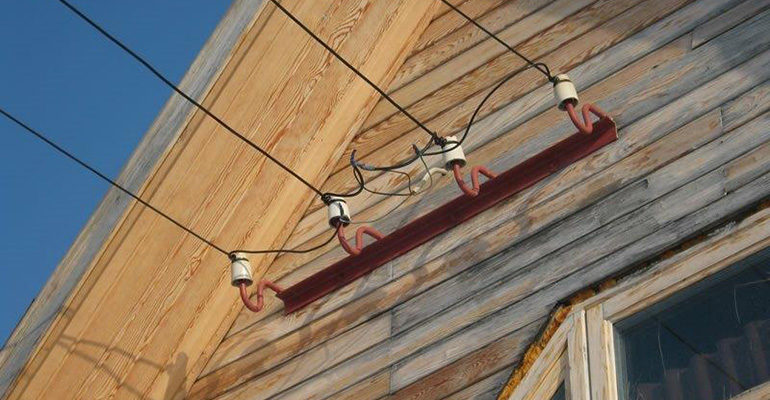

Какой кабель лучше применять для проводки по воздуху

Для прокладки электросети на даче либо в личном доме применяют морозоустойчивые изделия особых марок.

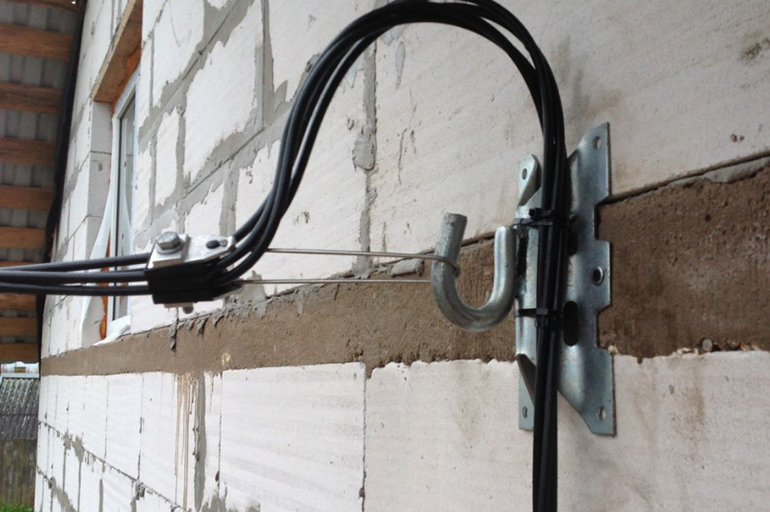

Уличный кабель состоит из огромного количества дюралевых жил. Проводники собраны в пучок, защищены темной изоляцией.

Бронированное покрытие не предвидено. Несмотря на это, провод характеризуется завышенной надежностью. Его преимуществом считается низкая стоимость. СИП применяется для сотворения воздушных высоковольтных линий.

Компактность и упругость позволяют вести его по стенке либо монтировать другим необычным способом.

АВБбШв

Токопроводящие жилы бронированного кабеля изготовлены из алюминия. Изделие применяется для подземной прокладки электросетей. Предусмотрена медная разновидность. В таком случае в маркировке нет буковкы А. Провод устойчив к воздействию воды и мороза. Срок службы в регионах с жестоким климатом добивается 30 лет. Сложность установки ограничивает сферу использования АБВбШв. Кабель характеризуется завышенной жесткостью, его не получится провести по стенке.

Читайте также: Как провести проводку по потолку своими руками: подробная аннотация по прокладке проводки в гофре от щитка с разводкой без штробления

Эти проводники изготавливают из меди либо алюминия. Кабель универсален: его можно прокладывать по воздуху либо земле, монтировать в помещениях. Жилы покрыты крепкой ПВХ-изоляцией темного цвета. Внутренние оплетки цветные. Изделие нечувствительно к брутальным субстанциям и высочайшим температурам. Кабель исправно служит в течение 30 лет.

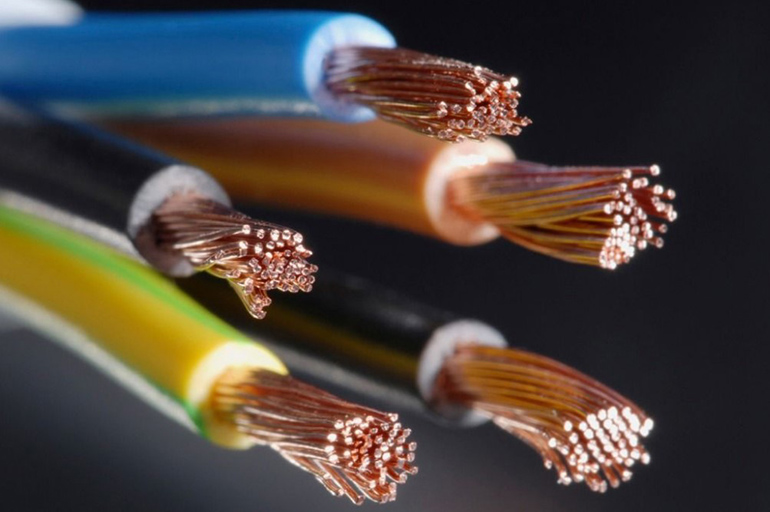

Провод состоит из медных жил, покрытых цветной оплеткой. Гибкий кабель применяют для прокладки по стенке либо в недоступных местах.

Изделие имеет следующие свойства:

• число жил – 2–7;
• напряжение – 660 В;
• срок эксплуатации – 2–15 лет.

Кабель нормально делает свои функции при влажности до 98%, температуре окружающей среды -25…+40 °С. Двухжильный ПВС используют для освещения личных домов, сотворения участка сети, пролегающего между главным зданием и хозяйственными постройками.

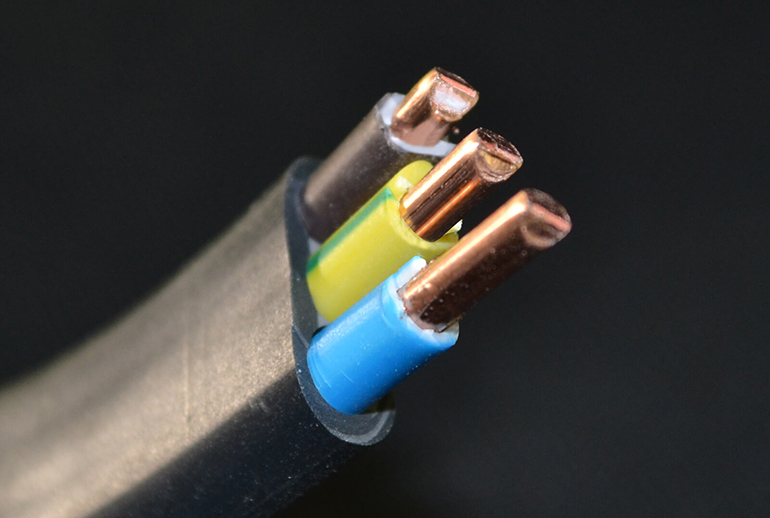

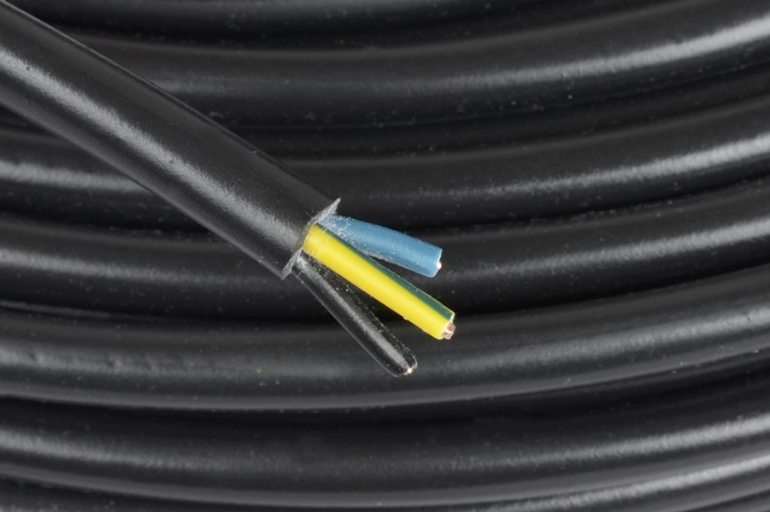

Медный кабель имеет одну толстую либо несколько тонких жил, защищенных цветной изоляцией. Внешняя оболочка изготовлена из эластичного пластика темного цвета. Провод выдерживает увеличение напряжения до 1000 В. Изделие подходит для наружной прокладки либо сотворения электрических сетей в помещениях. Провод работает при температуре -50…+50 °С. Высочайшая упругость упрощает установку, но жилы практически не защищены от воздействия наружных причин.

ПВ и АПВ

Провода этой марки монтируют в помещениях, где воздействие брутальных причин мало. При прокладке на улице полосы помещают в трубы, защищающие их от воды и повреждений. Провод выдерживает напряжение до 450 В, температуры -50…+35 °С. Период эксплуатации добивается 15 лет.

Провода специального предназначения

Для прокладки в особо брутальных средах применяют кабели, характеризующиеся завышенной стойкостью к механическим воздействиям и перепадам температур. Их монтируют в погребах, банях, вблизи с печами.

Читайте также: Как верно проштробить канавку в стенке под проводку без пыли своими руками

Неординарные СИП

Спец провода этой марки выпускают в нескольких видах.

Буквенный код изделий содержит дополнительные знаки, отражающие принадлежность к классу:

1. СИП-1. Изделие содержит несколько жил. Нулевой проводник лишен изоляции.
2. СИП-2. Так обозначают кабель с 2 изолированными жилами. Он предназначен для сотворения воздушных линий. Проводники защищены от воздействия огня и воды. Внешнее покрытие выдерживает нагрев до +900 °С.
3. СИП-3. Маркировка свидетельствует о наличии ПВХ-изоляции. Этот кабель не подходит для эксплуатации в экстремальных критериях.
4. СИП-4. Двух- либо четырехжильный провод используют для сотворения электрических сетей на улице либо в помещениях.
5. СИП-5. Спец кабель покрыт двуслойной изоляцией. Благодаря завышенной защищенности изделие подходит для протяженных линий.

Усиленные конструкции выдерживают напряжение до 20 кВ.

Декоративная проводка

Проводка должна гармонировать с дизайном дома и прилегающей местности. Потому для наружной прокладки нередко применяют декоративные кабели. Поверх стандартной изоляции накладывают огнеупорную шелковую оплетку. Это присваивает изделиям винтажный вид. Фирменные провода покрывают фарфоровым слоем. Наилучшими числятся кабели, выпускаемые под брендами Fontini, Gl Gambarelli.

Другие варианты

Покупка главных видов проводов вероятна не всегда.

Время от времени приходится использовать другие варианты:

1. ПВС – гибкий кабель, покрытый ПВХ-оплеткой. Под оболочкой находится 2–5 изолированных жил.
2. ВВГ – тонкий провод, снабженный двойной изоляцией. Снутри находится 1–5 жил.
3. ПВ, ПВ1, АПВ. Допускается применять их для прокладки на улице. Но нужна установка защитных рукавов, кожухов либо труб. А одинарная оплетка чувствительна к механическим повреждениям.
4. ВБбвнг – гибкий огнестойкий провод, снабженный 1–6 медными жилами.

Чем длиннее линия, тем больше утраты напряжения и силы тока. Это разъясняется сопротивлением материалов, от которого зависят вид и сечение кабеля. Характеристики рассчитывают при помощи особых формул.
