Линейка медных гильз ГМЛ обхватывает спектр от 2.5 до 240(300) мм². Гильзы ГМЛ (о) перекрывают спектр сечений от 1.5 до 25 мм². Потому, если гласить о выборе и сопоставлении, то это касается только спектра маленьких сечений. Основное отличие 2-ух типов гильз конструктивное. Соединители ГМЛо имеют разделительный стопор, расположенный по центру гильзы. Кроме наличия стопора, образующего естественный уступ и ограничивающего заведение провода в гильзу поглубже, чем это нужно, на месте стопора находятся два контрольных окна позволяющих зрительно проконтролировать заход и состояние жил до и после опрессовки. Наличие разделительного стопора и зрительного контроля уменьшает число монтажных ошибок и не позволяет, например, завести жилу с одной стороны гильзы на 2/3 длины, а с другой на 1/3. Благодаря перегородке жилы соединяемых кабелей повстречаются ровно по центру гильзы, что будет гарантировать качество опрессованного соединения. При монтаже обычных гильз ГМЛ сквозной конструкции по ГОСТ 23469.3-79, нужно за ранее замерить длину снимаемой изоляции в половину длины гильзы, либо, что уж совершенно плохо и непрофессионально, действовать «на глазок» Еще одним преимуществом гильз ГМЛ (о) является их компактность: длина данных гильз меньше чем длина гильз ГМЛ. Но, это ни коим образом не оказывает влияние на механическую крепкость и качество контакта после опрессовки. Просто нужная и лучшая длина более точно рассчитана. Как понятно, размеры монтируемого соединения являются важным фактором, определяющим возможность либо невозможность соединения и подключения в каждом определенном случае. Также за счет наименьшей материалоемкости гильзы ГМЛ (о) дешевле, чем аналоги серии ГМЛ.
Конусновидная и шестигранная опрессовка – какая лучше?
Шестигранная опрессовка эффективна тогда, когда наружный поперечник жилы отлично подогнан к внутреннему поперечнику хвостовика наконечника. Опрессованное шестигранником соединение обладает значимой механической прочностью и обеспечивает огромную площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник фактически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, очень приближенный к естественной форме кабеля. Конусновидная (точечная) опрессовка хороша в тех случаях, когда внутренний поперечник хвостовика наконечника превосходит размер кабельной жилы либо когда нужна опрессовать моножилу. Определенным преимуществом конусновидных матриц является их универсальность. Так прессами ПМУ-120 либо ПМУ-240 «КВТ» можно опрессовать фактически любые наконечники хоть какой серии и эталона.
Можно ли дорастить кабельную жилу, дабы смонтировать наконечники большего сечения?
Принципно таковой вариант вероятен, хотя и не очень желателен. Следует стремиться к тому, дабы вначале наконечник был подобран нормально. Все же, в тех случаях, когда наконечник очень велик для данного кабеля либо очень свободно болтается на жиле провода либо же не обжимается матрицами ситуацию все еще можно поправить. Для этого необходимо отрезать кусочек кабеля длиной равной глубине захода жилы в наконечник. Достать и выпотрошить жилу на отдельные проволочки. Сейчас, заведя жилу в наконечник, нужно очень плотно забить остающееся свободное место хвостовика проволочками жилы. В таком случае опрессовка будет крепкой и надежной. За переходное сопротивление можно не беспокоиться, так как критические нагрузки рассчитываются по сечению кабеля, которое меньше номинала наконечника.
Что делать, если жила кабеля не влезает в наконечник?
Начнем с того, чего делать категорически нельзя. Нельзя обрезать несколько проволочек жилы, для того, дабы она вошла в наконечник! Нельзя подтачивать жилу ратфилем (в случае однопроволочной жилы) для того дабы уменьшить ее размер! Другими словами, никаким образом нельзя уменьшать сечение жилы, если естественно, Вы не переквалифицировались из электрика в пиротехника. Сейчас о том, что делать можно. Если жила секторная и не влезает в наконечник, ее нужно скруглить особыми матрицами НМ-300-С «КВТ». Если жила круглая, идеальнее всего подобрать наконечник либо гильзу таким макаром, что бы жила кабеля входила в хвостовик с наименьшим зазором.
Каким инвентарем лучше опрессовывать моножилу?
Принципиально не столько то, каким конкретно инвентарем воспользоваться, а каким типом матриц укомплектован инструмент. Выбор следует приостановить на инструменте с конусновидными матрицами. При всем этом необходимо держать в голове, что нередко моножила определенного сечения оконцовывается наконечниками с номиналом на одно либо даже два сечения меньше. В ручных пресс-клещах СТК-05, СТВ-05 и им схожим, трудности могут появиться при опрессовке последних сечений спектра: 6 и 10 мм². Пресс-клещи моделей ПК-16 и ПК-35 «КВТ» не глядя на то, что имеют конусновидный тип матриц, созданы для опрессовки лишь на многопроволочных жилах, так как моножилу они просто не продавят. Маленькие сечения можно обжимать прессом ПКГу-50 «КВТ», за ранее поменяв установленные по дефлоту шестигранные матрицы на конусновидные. Вообщем, перед оконцеванием однопроволочных жил следует поначалу обусловиться, нужен ли наконечник в принципе, так как, как понятно, провода маленьких сечений в большинстве случаев устанавливаются без всяких наконечников конкретно в клемму либо загибаются петлей вокруг крепежного винта с шайбой. Безупречным инвентарем для обжима силовых наконечников больших сечений будут механические пресса ПМУ-120 «КВТ» и ПМУ-240 «КВТ», а так же гидравлический пресс ПГРс-240 «КВТ».
Производите ли вы изделия по чертежам заказчика?
В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», может быть изготовка партий необычных изделий по личным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении нужных испытаний.
Можно ли одной гильзой соединить однопроволочную и многопроволочную жилы кабеля?
Можно. Единственный момент, на который необходимо будет направить внимание – что для опрессовки как минимум той части гильзы, в какой находится моножила, следует избрать пресс с точечными (конусновидными) матрицами.
Необходимо ли воспользоваться таблицей для подбора наконечников для опрессовки дюралевых наконечников по ГОСТ?
По дюралевым гостовским наконечникам, ситуация на порядок лучше, чем с подобными медными наконечниками. Номинал дюралевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных дюралевых жил 1-го и 2-го классов. Другими словами сечение любого из имеющихся дюралевых кабелей (если жила круглая) соответствует номиналу дюралевого либо алюмо-медного наконечника по ГОСТ 9581-80.
Почему в ассортименте «КВТ» нет медных наконечников сечением 300 мм²?
Такие наконечники есть. В 2-ух функциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний поперечник трубной части 24 мм, что более чем довольно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высокому 6-му классу гибкости жил. Но гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Потому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!
На самом ли деле можно опрессовывать наконечники под пайку марки ПМ?
Можно и необходимо. Процесс пайки равномерно и везде уходит в прошедшее, замещаясь сверхтехнологичной опрессовкой. Это связано не только лишь с особенностями самой техники пайки, которая просит опыта и способностей, но также с современными трендами заботы об экологии и здоровье. Данные наконечники имеют все нужные атрибуты для опрессовки, так как шов на скругленной трубной части наконечников запаян. Но полезно держать в голове следующие главные моменты: Наконечники ПМ не созданы для опрессовки моножилы. Наконечники ПМ могут быть применены для оконцевания всех медных многопроволочных жил от 2 до 6 классов гибкости Так как внутренний поперечник наконечников ПМ выполнен по высокому, 6 классу гибкости – для опрессовки можно нужно применять инструмент с конусновидными матрицами. Для маленьких сечений от 1.5 до 10 мм² – это ручные пресс-клещи СТВ-05, СТК-05, ПК-16 либо ПК-35, а для силовой группы: механические пресса ПМУ-120, ПМУ-240 либо гидравлический пресс ПГРс-240 «КВТ». Безупречным вариантом было бы приобретение набора прецизионных матриц НМ-300-ПМ «КВТ», специально созданного для опрессовки данных наконечников и совместимого с гидравлическими прессами марок ПГР-300, ПГРс-300 и ПГП-300 «КВТ».
Какие медные наконечники лучше – луженые либо нелуженые?
Оба типа наконечников неплохи. Вопрос, в каких критериях подразумевается их эксплуатация. К примеру, если установка происходит в критериях континентального климата (в Сибири, Казахстане) либо в засушливых районах (Узбекистане либо Туркмении), можно без ограничения применять нелуженые медные наконечники. Но, если электрические установки эксплуатируются в критериях морского климата (не принципиально, субтропики это либо арктический холодный климат, как на Кольском), или ситуация с загрязнением атмосферы оставляет вожделеть наилучшего (как в Москве), луженые наконечники быстрее неотклонимы.
Гильзы для опрессовки проводов
Ранее самым легкодоступным методом соединения проводов была скрутка. Скрутку применяли всюду. При этом независимо от того какие были провода дюралевые либо медные. Хотя, по правде сказать, медь не много где применялась. Но прогресс как говорится, не стоит на месте и на сегодня уже понятно много методов соединения проводов.
Все перечислять не буду, назову только самые пользующиеся популярностью, это конечно: соединение при помощи клеммников (Wago), сварка, пайка, опрессовка. Любой из нареченных методов имеет свои плюсы и минуса, также просит определенных издержек и усилий.
Так для сварки нужен сварочный аппарат, не все им могут воспользоваться. Тем паче для питание сварочного аппарата необходимо электричество, а это не совершенно бывает комфортно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя применять на сильную нагрузку. Для опрессовки проводов нужен особый инструмент пресс клещи и гильзы для опрессовки.
Мне самому больше по нраву последний способ – опрессовка. Сварки нет, с паяльничком неловко возиться у потолка, клеммники лишь на слаботочную сеть и то не всегда. А с пресс клещами комфортно работать всюду, хоть у потолка, хоть без электричества. Короче говоря, набил руку. Многие на данный момент начнут кидать в меня тапками, дескать ты не прав и все такое. Лучше вот таковой метод . либо этот .
Я не говорю, что опрессовка самый наилучший метод и все кто делает по другому неправ. Каждый выбирает себе что то свое, кому то комфортно работать с этим инвентарем, кому то с другим. Друзья давайте быть толерантными и уважать другие представления.
Я как создатель веб-сайта «Электрик в доме» желаю дополнить тему соединения проводов еще одним постом. В ближайшее время на веб-сайте мне нередко оставляют комменты по поводу гильз для опрессовки. Вопросы задают различные, к примеру какой размер и материал гильз можно применять, как делать жим, можно ли применять укороченную гильзу и т.п. Я сообразил, что многие люди не совершенно разбираются в этом вопросе, у большинства появляются трудности. Потому в данной статье разберем таковой вопрос как гильзы для опрессовки проводов.
Гильзы для проводов под опрессовку
Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз появляется с помощью пресс клещей. За счет высочайшей механической прочности гильз в месте деформации выходит высококачественный и надежный контакт.
Одним из плюсов опрессовки будет то, что таковой метод соединения разрешен в ПУЭ и он фактически является необслуживаемым. Опрессовал гильзу, заизолировал и все.
Главным недочетом такового соединения является его «неразборность». Другими словами гильзу после монтажа нельзя разобрать, вытянуть из нее провода либо напротив добавить. К примеру, если в распределительной коробке Вы некорректно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и делать соединение по новейшей. Потому при монтаже необходимо оставлять достаточный припас провода.
Если вы думаете, что таковой метод соединения проводов применяется исключительно в домашней проводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне всюду все соединения выполнены на опрессовке. Направьте внимание на высоковольтную линию электропередач либо оборудование подстанций.
Все соединения шин (шлейфов) опрессованны. Естественно вся разработка тут осуществляется не ручными пресс клещами, а особыми пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).
Типы гильз
Перед опрессовкой жил проводов и кабелей нужно верно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте кратко их разглядим. Гильзы для опрессовки проводов бывают:
- -медные;
- -алюминиевые;
- -комбинированные;
- -гильзы в изоляции.
Как вы додумались, медные гильзы используются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.
Аббревиатура ГМ расшифровывается как «гильза медная». Это рядовая медная гильза, ни чем же не покрыта и не обработана (снаружи припоминает обыденный кусочек трубки медного цвета).
Аббревиатура ГМЛ расшифровывается как «гильза медная луженая». Гильзы ГМЛ проходят лужение, их поверхность покрывается особым олово-висмутовым слоем. Этот слой защищает гильзу от коррозии и окислений. Все мы знаем, что медь имеет свойство окислятся, а лужение это предутверждает. Таким макаром, при опрессовке медные провода и луженная гильза не вступают в реакцию вместе (не окисляются).
В собственной практике я встречал мастеров, которые соединяли дюралевые провода с помощью гильз ГМЛ. На вопрос, почему вы так делаете, они отвечали «ну так гильза луженая». По их воззрению, за счет оловянного слоя нет прямого контакта меди с алюминием. Я все таки не советую так делать, так как при деформации верхний слой гильзы нарушается, и коррозия в данном случае дело времени. Ходи позже, отыскивай, где пропал контакт, скрутку еще можно как то оглядеть, а гильзу придется только откусывать.
Дюралевые гильзы в документации обозначаются как ГА «гильза дюралевая», их необходимо применять, если соединяются дюралевые провода.

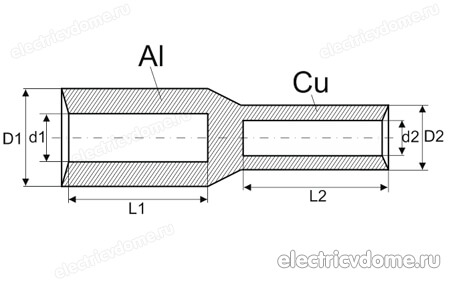

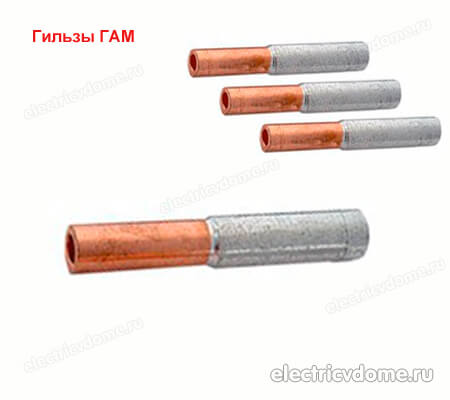

Комбинированные гильзы либо как их еще именуют алюмомедные, созданы для соединения встык медного и дюралевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные». Очень комфортно, когда допустим, необходимо нарастить провода со старенькой проводкой.
С одной стороны в гильзу вставляется дюралевый провод с другой медный. У комбинированной гильзы медная часть соединена с дюралевой с помощью фрикционной сварки (не пытайтесь повторить такое в домашних критериях).

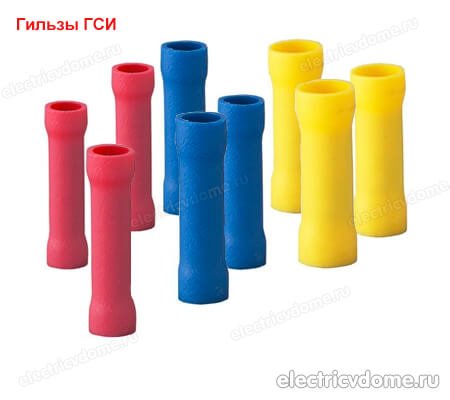

Очередной тип гильз ГСИ , аббревиатура расшифровывается как «гильза соединительная изолированная». ГСИ представляют собой обыденную луженую гильзу, покрытую поливинилхлоридной (ПВХ) изоляцией. При помощи таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не надо, клещи одеваются поверх изоляции и делается жим.

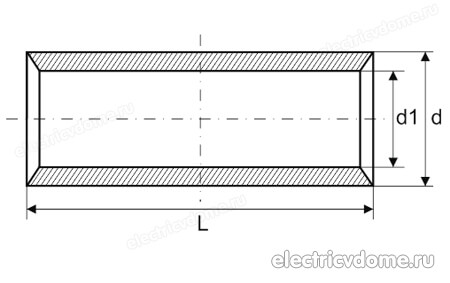

Размеры и конструктивные особенности

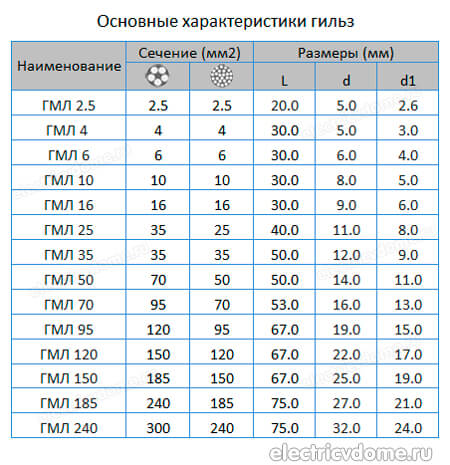

С типом гильз разобрались, сейчас разглядим стандартные размеры и спектр сечений. Малое сечение которое я отыскал в вебе это 1.5 мм2 (это для ГМЛ). Далее все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы делаются сечением равным стандартному сечению провода.
Как читать расшифровку? К примеру ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. К примеру ГАМ 16/10, 16 – поперечное сечение дюралевой части (в мм2), 10 — поперечное сечение медной части (в мм2).
По конструкции гильзы бывают сквозными (снутри нагая трубка) либо с перегородкой (применяются для соединения 2-ух проводов встык).
Перегородки, размещены в центре. Благодаря этим перегородкам регулируется глубина захода кабеля, другими словами при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы применяются для соединения (наращивания) проводов стык в стык.
Попробуем нарастить провод при помощи ГСИ-6. Провод я буду применять ПВ-3, 6 мм2, другими словами сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем испытанные пресс клещи ПК-16 с подходящим размером рабочей зоны губок (на 6 мм).
Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень комфортны в этом плане. После опрессовки их не надо изолировать. Если вы наращиваете провода при помощи обыденных неизолированных гильз то для изоляции можно применять термоусадочную трубку Здесь. О том как воспользоваться такими трубками я уже писал на веб-сайте electricvdome.ru, пожалуйста входите, каждый может ознакомиться и задать вопрос.
Гильзы для опрессовки проводов как избрать
Как вы уже сообразили, гильзы можно применять 2-мя методами для соединения проводов стык в стык (наращивание провода) либо соединяя несколько проводов. Сейчас давайте разглядим, как избрать размер гильзы для опрессовки проводов на живом примере.
И в качестве примера проведем маленький опыт. Я возьму несколько гильз различных сечений и буду забивать их проводами. Взгляни сколько проводов, и какого сечения туда влезет. В нашем опыте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

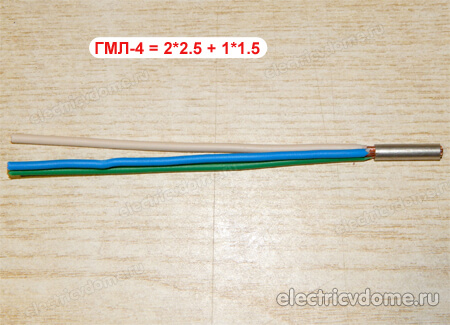

Способности ГМЛ-4 — четверочка
В четверку нормально входит три провода сечением 1.5 мм2. Также можно засунуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго входит, но одеть можно.

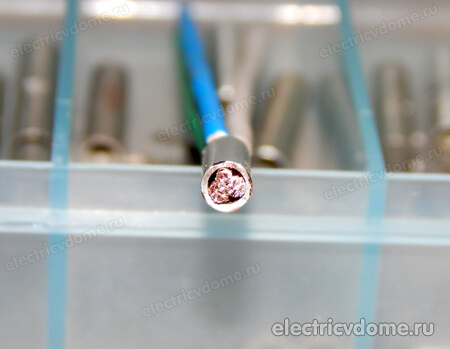

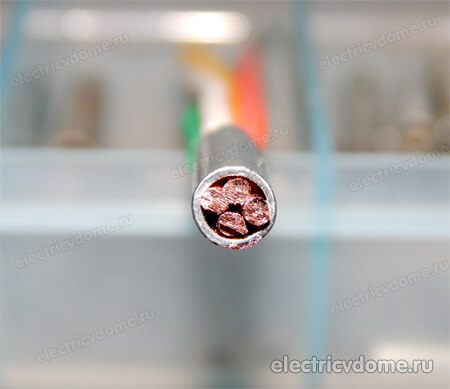

Вид с боковой стороны, видно что гильза забита плотно:
Способности ГМЛ-6 — шестерочка

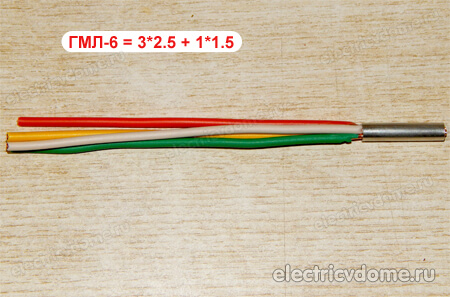

В шестерку нормально заходит четыре провода сечением 1.5 мм2. Если нужно опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже заходит плотно, но так и должно быть.
Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

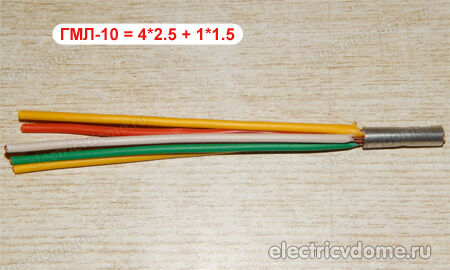

Способности ГМЛ-10 – 10-ка
В десяточку заходит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

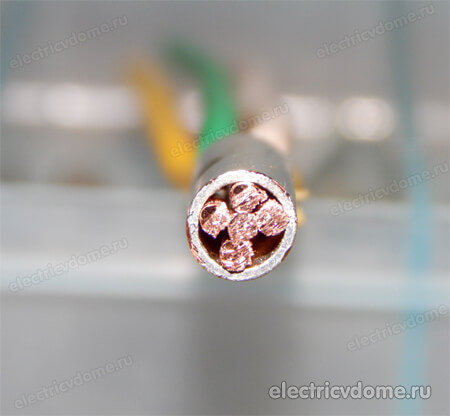

На рисунке с боковой стороны видно сколько заходит проводов в гильзу:

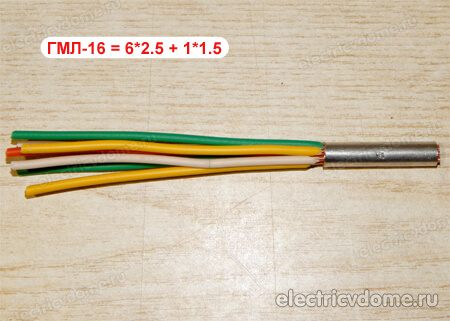

Способности ГМЛ-16 – на шестнадцать
В ГМЛ-16 войдет 6 проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.
И снова фото как забита гильза:

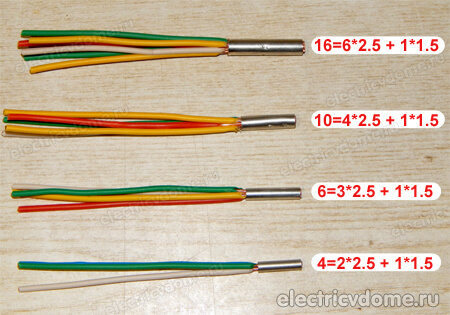

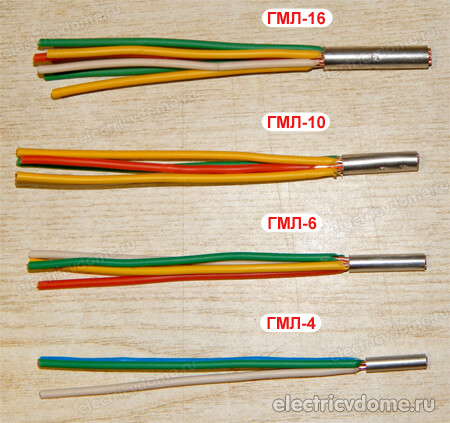

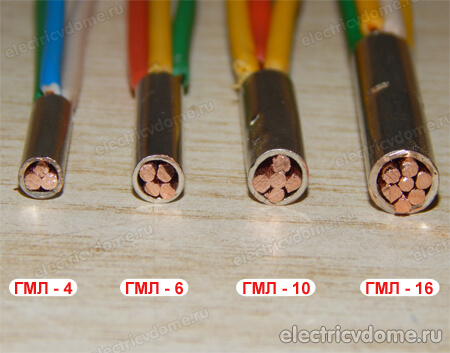

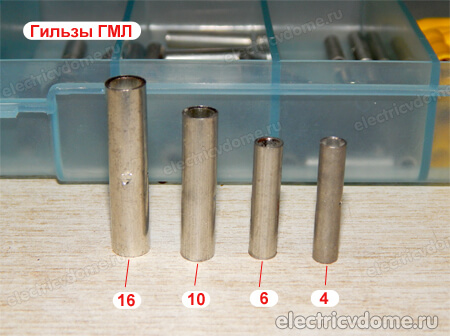

Дабы было понятней, сделал общее фото всех экземпляров

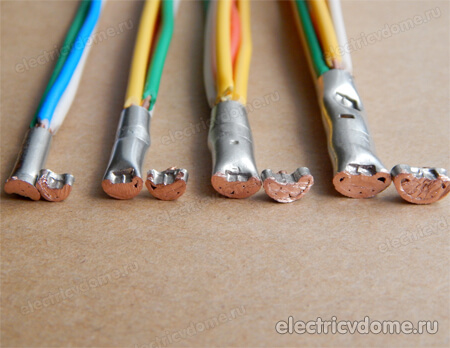

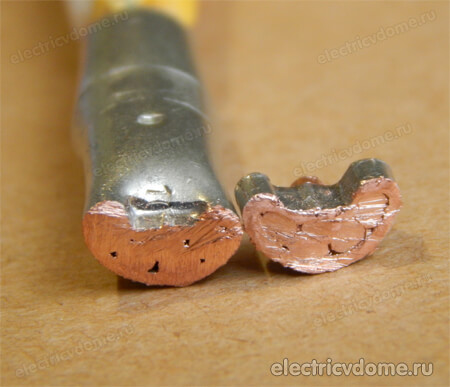

Продолжаем наше исследование. Сейчас опрессуем все экземпляры и попробуем разрезать каждую гильзу. Поглядим на опрессовку так сказать изнутри. Вот что вышло.
На рисунке видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не в состоянии (я имею ввиду сечение).
Соединяем провода при помощи гильз верно и рассматриваем распространенные ошибки
Как мы все знаем, существует несколько вариантов соединения проводов в распределительной коробке, которые разрешены ПУЭ: это пайка, сварка, соединение сжимами, а так же опрессовка. Любой из этих вариантов имеет свои плюсы и минусы, а в этой статье мы с вами тщательно побеседуем конкретно об опрессовке и узнаем про все плюсы и минусы этого соединения.
Что такое гильза и как с ней работать
До того как приступить к разбору правильной технологии опрессовки, давайте узнаем, что такое гильза и разглядим механизм работы.
Гильза – это полая трубка, выполняемая из металла (алюминий, медь и комбинированное выполнение).
Вовнутрь данного изделия помещается заблаговременно зачищенные концы жил (при всем этом скручивать их нельзя), после чего особым инвентарем осуществляется направленная деформация гильзы. И из-за этого создается высококачественное электрическое и механическое соединение жил.

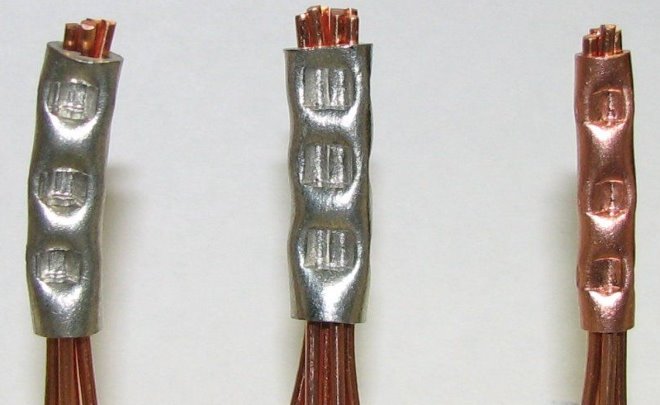

При всем этом принципиально знать, что обжим делается как минимум в 2 либо 3 точках, и в каждом новеньком обжиме клещи поворачиваются на 90 градусов. А после делается изоляция образованного соединения.
Какие есть плюсы и минусы опрессовки
Давайте разглядим плюсы
Основным плюсом такового метода соединения проводов считается завышенная механическая крепкость и надежность вновь образованного контакта.
Еще одним плюсом является возможность соединения алюминия и меди (при применении специализированных гильз).
А какие минусы у такового соединения
Минус существует только один. Образованное соединения является неразборным, потому если вы случаем ошиблись, то переработать его не получится. Здесь необходимо делать только новое соединение.
В каких случаях следует использовать гильзы
1. Если через соединение будет протекать значимый ток (к примеру, варочная панель либо блок розеток).
2. Если соединяемые проводники имеют огромное соединение либо нужна соединить сходу много жил.
3. Если другой доступный метод неприемлем в определенной ситуации.
Нужный инвентарь
Итак, для удачного выполнения данной работы нам с вами потребуются: гильзы подходящего поперечника и металла, изолента либо термоусадочная трубка и канцелярский ножик.
Делаем опрессовку верно
Все готово, сейчас берем наши с вами жилы и зачищаем их таким макаром, дабы зачищенная область на сто процентов помещалась снутри гильзы. Потом зачищенные жилы вставляем в гильзу и при помощи особых пресс-клещей производим обжим гильзы в 3-х местах, при всем этом меняем угол в каждой точке обжима на 180 градусов.
Потом получившееся соединение изолируем при помощи термоусадочной трубки либо же обыкновенной изоленты. Все, наше с вами соединение готово.
Принципиально. Если при помещении соединяемых проводов в гильзу осталось много свободного места, то его нужно заполнить нарезанными кусками того же сечения. Обжимать полупустую гильзу нельзя, так как при всем этом не появляется надежный контакт и данное соединение может прогреваться, что может привести к плачевным последствиям.
Как нельзя делать опрессовку
Итак, мы с вами разглядели правильную опрессовку, а сейчас давайте узнаем о самых распространенный ошибках, дабы не допустить их самим.
1. Разрезание. Взглянув на гильзы, можно выполнить неверное заключение, что они очень длинноватые и ничего ужасного не будет, если их разрезать напополам и применять на другие соединения. Это утверждение в корне ошибочно, ведь данная длина специально рассчитана производителем и, разрезая ее, вы снижаете целостную крепкость трубки. При обжиме она может обыденно сломаться, а не плотно зажать провода.
2. Неправильный выбор поперечника . Может появиться такая ситуация, что оставшиеся гильзы остались либо очень малого поперечника либо же напротив огромные. В таком случае некоторые «мастера» подтачивают жилы либо же складывают ее гармошкой. Это делать категорически нельзя. Если жилы не помещаются в гильзу, то необходимо приобрести гильзы большего поперечника. Как поступить, если у вас напротив огромные гильзы и остается много свободного места, описано выше.
3. Опрессовка при помощи пассатижей . Также некоторые люди пробуют выполнить опрессовку не спец инвентарем, а, к примеру, пассатижами. Это так же категорически делать нельзя, ведь при помощи пассатижей вы или деформируете жилы и гильзу, или недостаточно зажмете их.
Как вы видите, данный вид соединения проводов не только лишь один из самых надежных, но также максимально обычной. Если статья оказалась для вас полезна, то оцените ее лайком и репостом.
