Схемы управления освещением через контакторы и магнитные пускатели
Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни неопасно передвигаться. В особенности остро этот вопрос стоит в огромных производственных помещениях и на открытом пространстве. Дабы оперативно включать освещение, можно применять мощнейший автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой русский автомат на 200 и поболее Ампер. Потому можно организовать управление освещением через контактор либо магнитный пускатель, вручную, или подключив схему к разным датчикам.
Базы

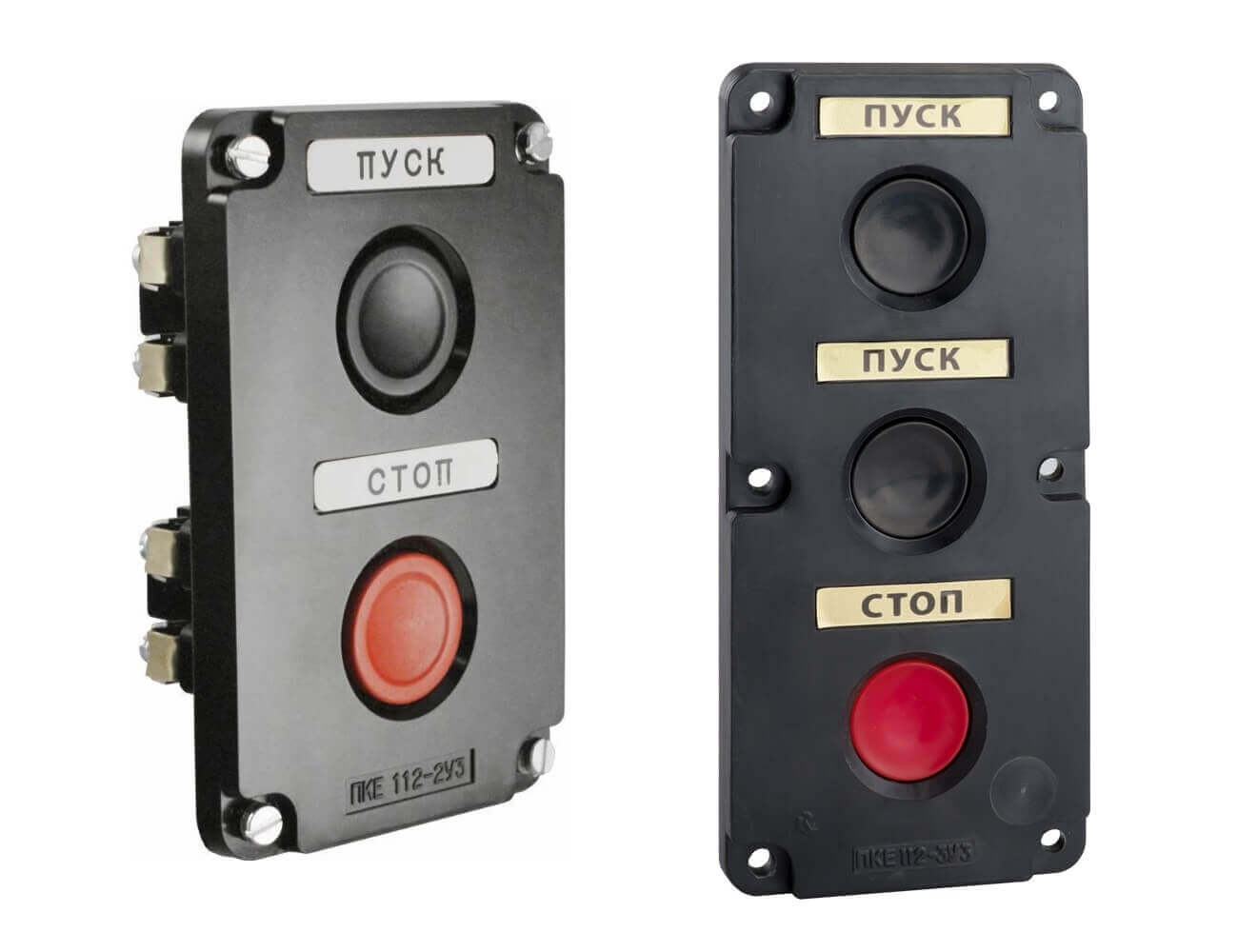

Для включения магнитных пускателей и контакторов применяют кнопочные посты. Это устройства, в каких есть 2 либо 3 кнопки типа «Пуск» и «СТОП» либо «Вперёд», «Назад» и «СТОП», есть и другие наименее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

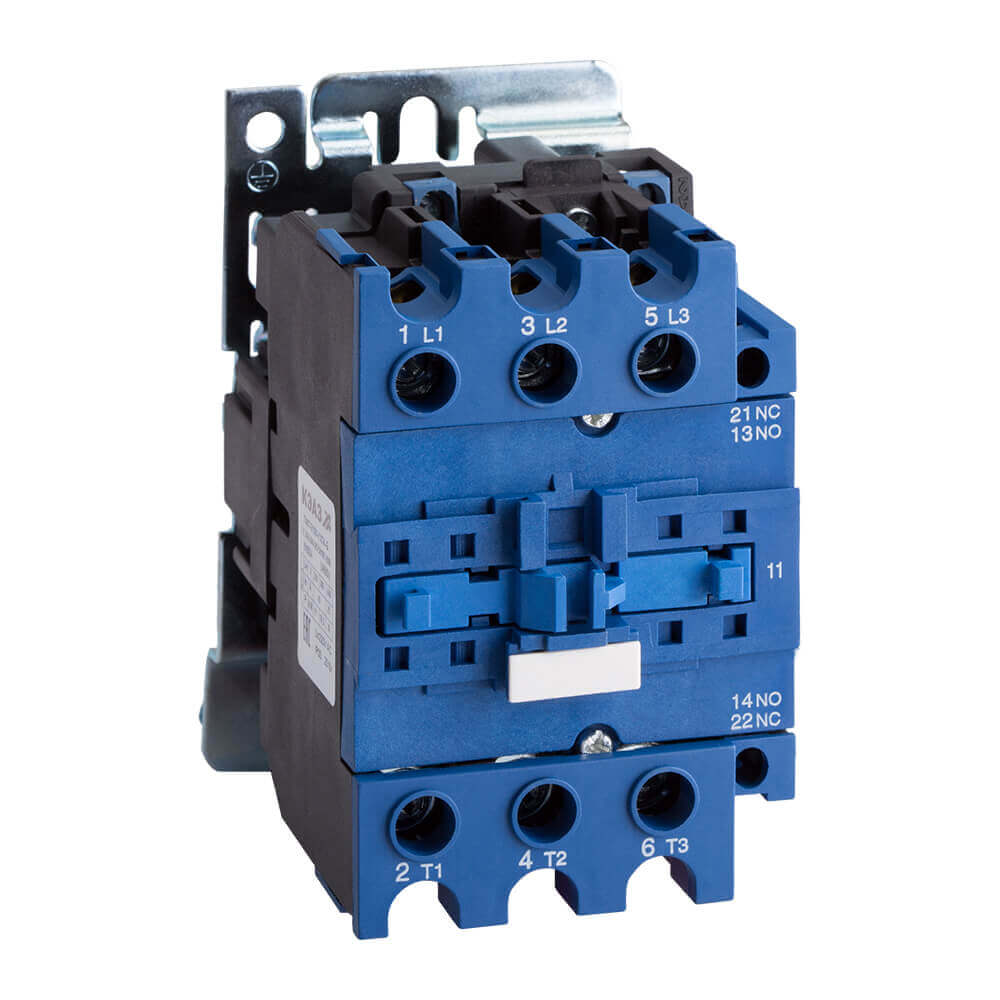

Пускатели и контакторы – это электромагнитные коммутационные приборы. Дабы его силовые контакты замкнулись, необходимо подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – устройство отключится, и его силовые контакты разомкнуться.
Не считая силовых в этих устройствах есть блок-контакты (обычно несколько их групп). Они не в состоянии выдерживать огромную нагрузку, а созданы для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу отключится. Это необходимо, к примеру, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают долгое время без остановок, как свет и электродвигатели вентиляционных систем.
Дабы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопочкам «ПУСК» на кнопочном посту.
Обычно такие коммутационные аппараты применяют для подключения к сети электроприборов большой мощности: тэнов, движков либо как в нашем случае огромных осветительных установок.
Схема подключения кнопочного поста и её механизм работы
Дабы подключить контактор либо пускатель для управления светом с 2-ух кнопок (как и хоть какой другой системой) нам пригодится:
- Кнопочный пост.
- Контактор либо пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
- Три жилы провода.
Подключение контактора к кнопочному посту осуществляется так:
- Определяют напряжение катушки аппарата (обычно 220 либо 380).
- Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
- Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
- Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
- От нормально-разомкнутой пары блок-контактов контактора либо пускателя прокладывают два провода к кнопочному посту (от 2-ух контактов соответственно) и подключают их к «ПУСКу», так дабы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При всем этом контакты, на которые сейчас пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на кнопку и срабатывания блок-контактов «2». Принципиальное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя либо контактора.

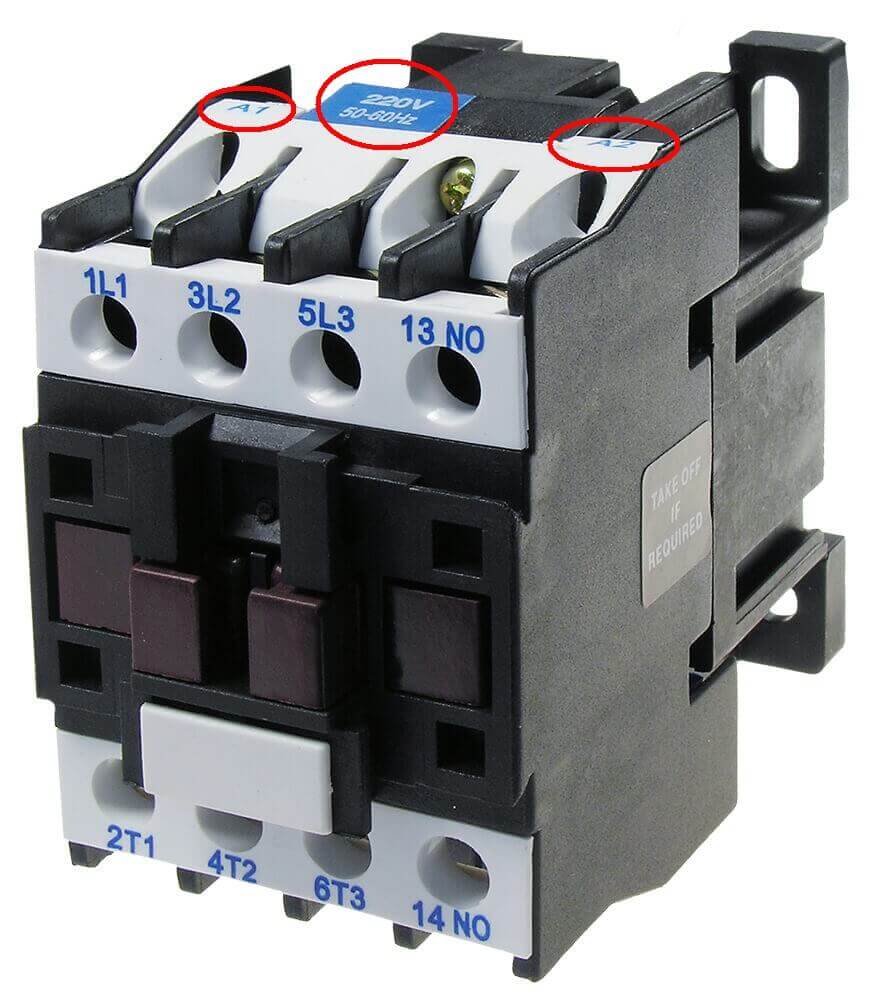

- К блок-контакту «2» подключаем вывод катушки (нередко на современных контакторах они обозначаются как A1 и A2).
- 2-ой вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В либо к другой фазе – если на 380В соответственно.
- Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
- Подключают провода от системы освещения (самих осветительных установок).

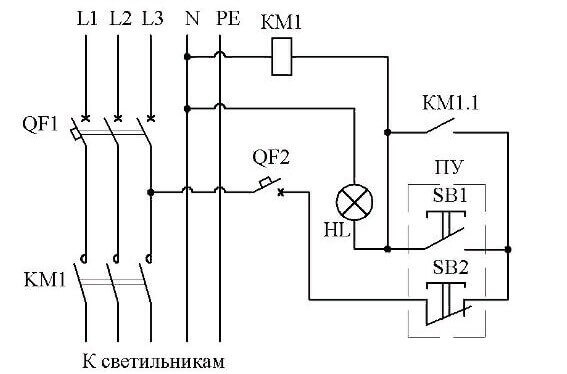

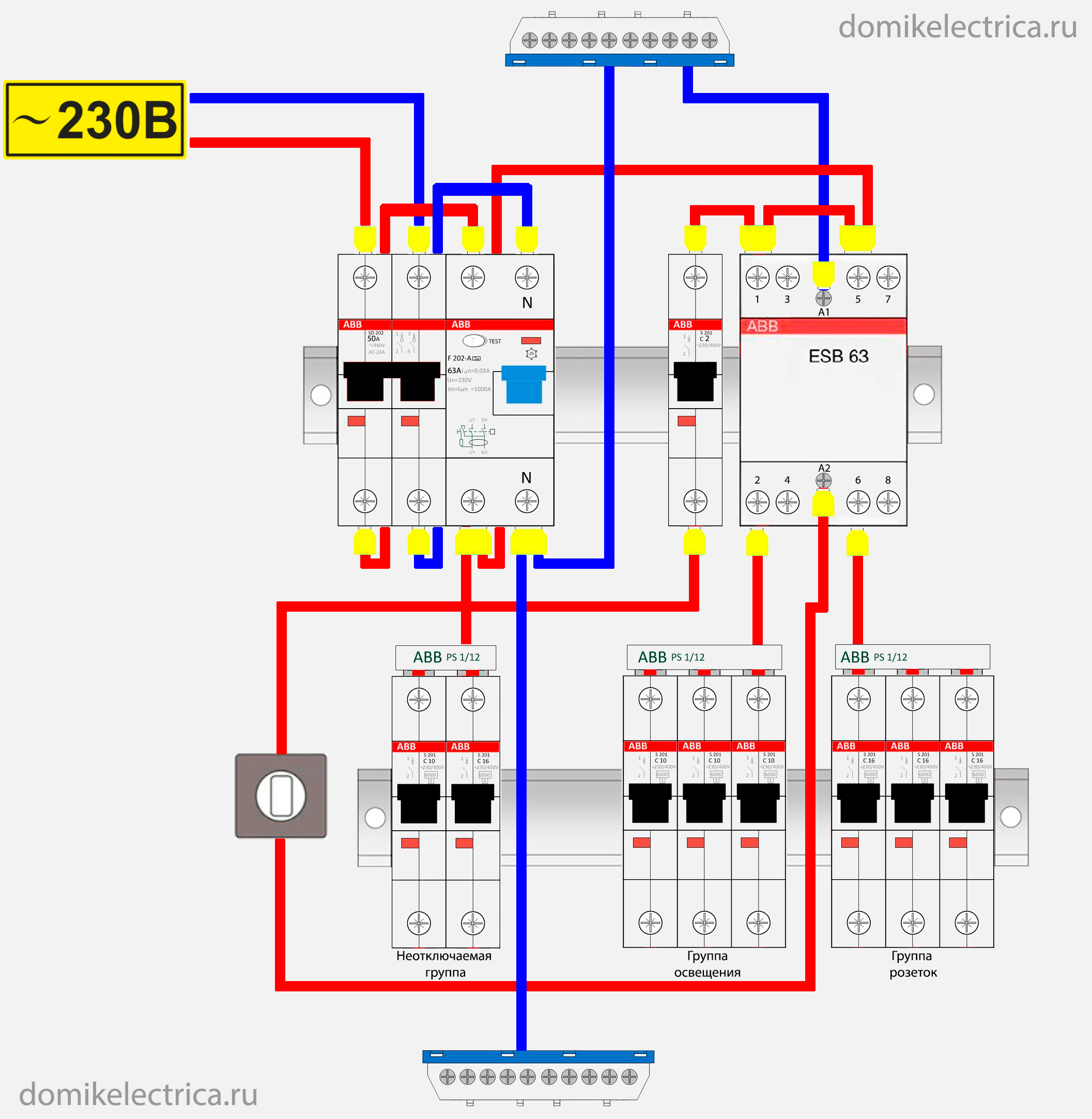

Всё что описано выше, но в графическом виде вы сможете узреть на этой схеме.
На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она дозволит осознать, включен ли контактор и внешний свет, не отходя от кнопочного поста.

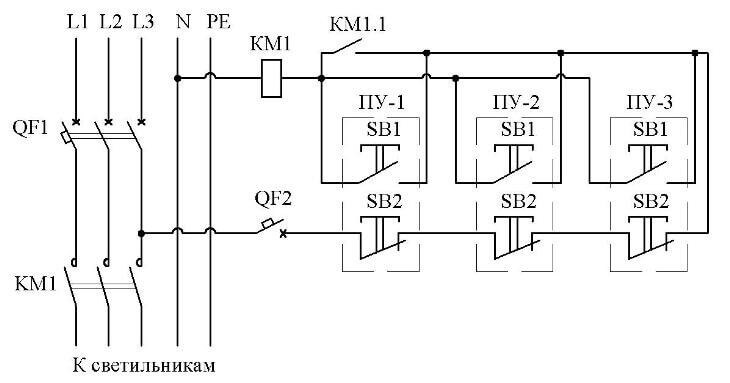

Примечание: схема управления светом при помощи пускателей также хороша и тем, что можно просто организовать управление светом из 2-ух и поболее мест – необходимо просто добавить кнопочные посты параллельно имеющимся.
Дополнительные датчики
Как уже было сказано выше, управление освещением при помощи контакторов и пускателей нередко применяется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат внутри себя маленькое реле либо симистор, но наибольшая мощность подключаемой активной нагрузки, обычно, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не созданы для их питания. К таковой нагрузке можно отнести массивные лампы типа ДНаТ, ДРЛ, МГЛ и остальные, которые интенсивно применяются в уличных фонарях и прожекторах.

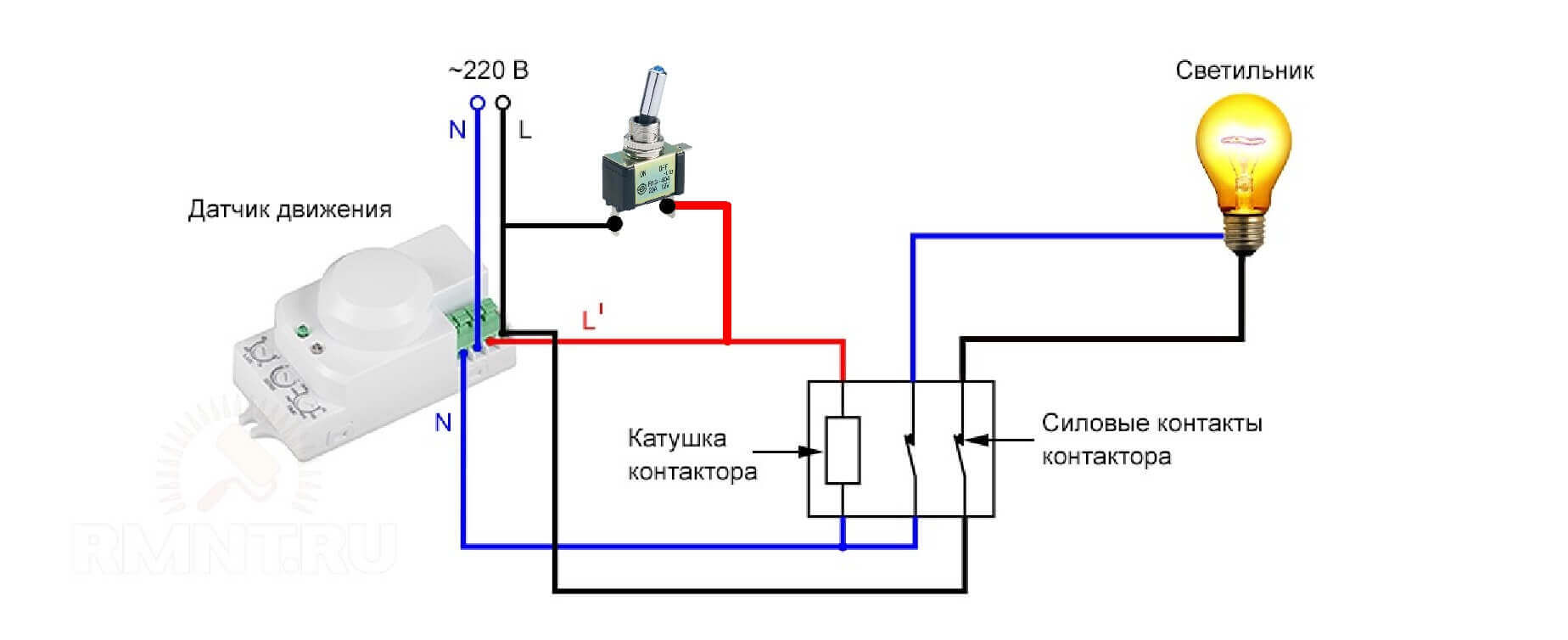

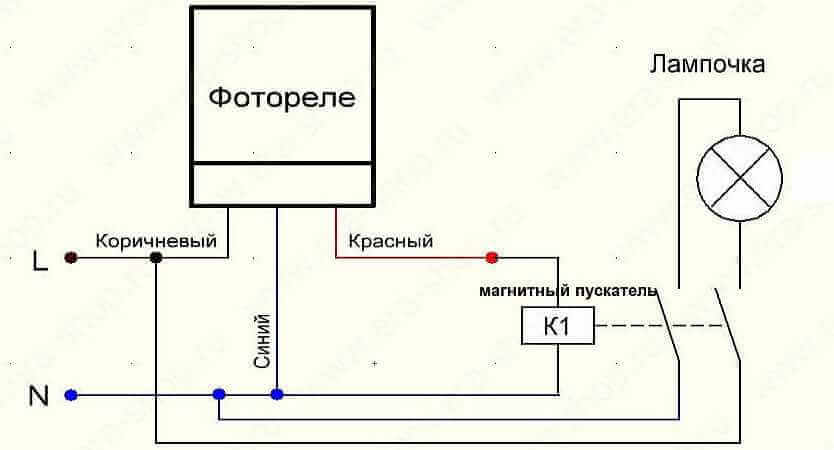

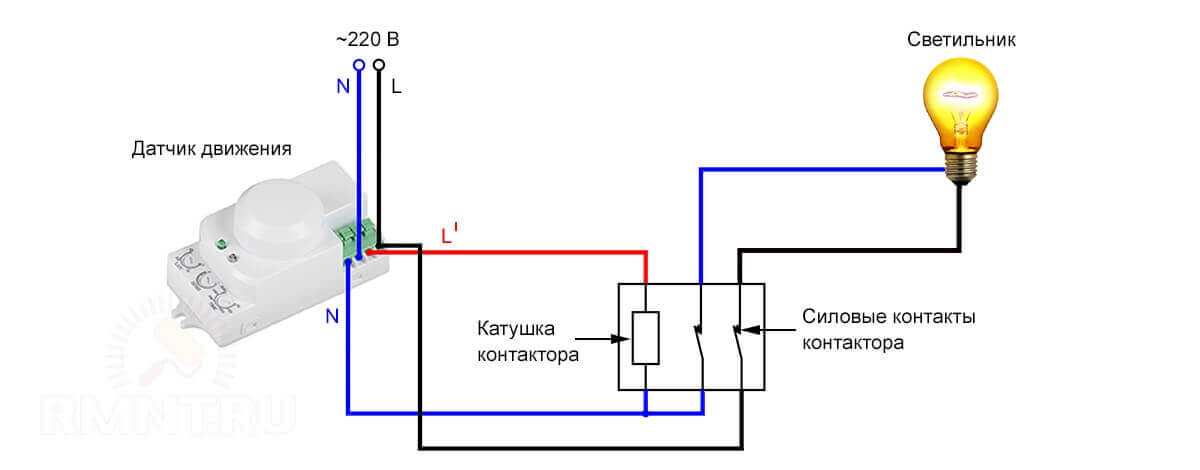

Для этого схема включения освещения контактором либо пускателем при помощи датчиков отличается от схемы с кнопочным постом только тем, что заместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазовой сети:

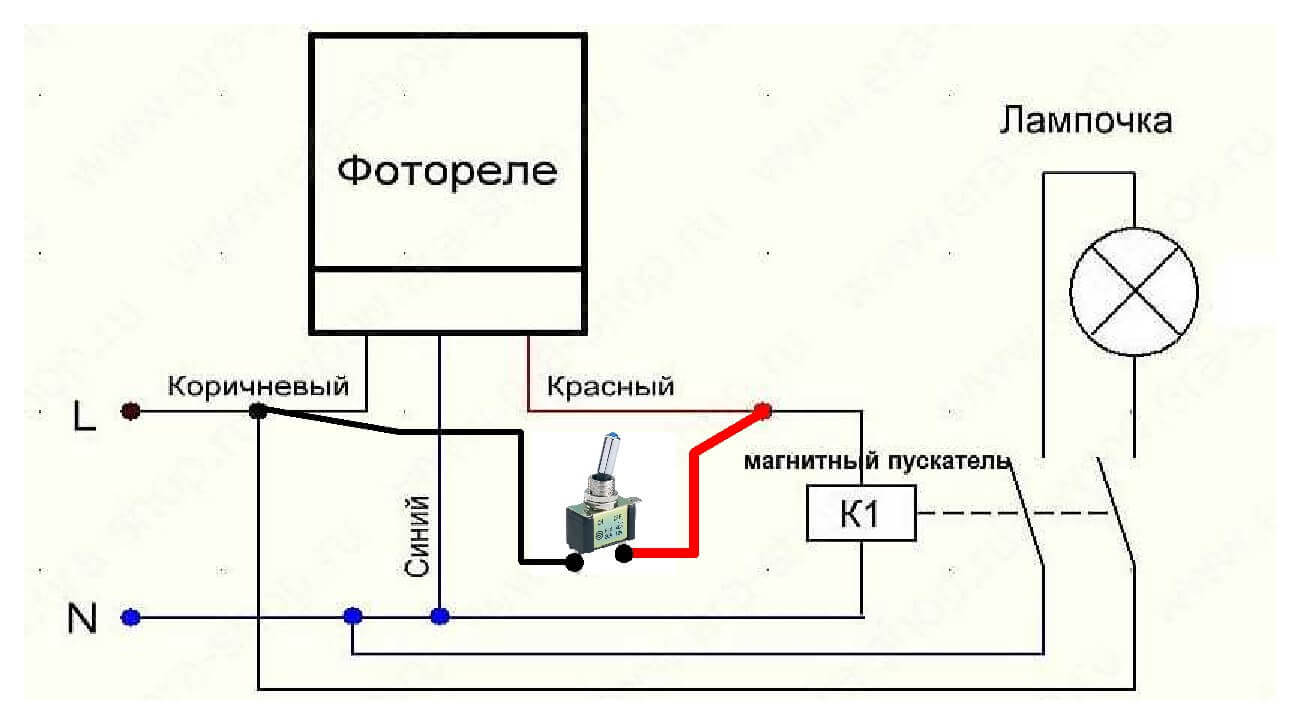

Схемы можно скооперировать, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем переключатель, который будет подавать фазу на катушку.
Если вы собираетесь применять датчики в чистом виде – учтите, что они не созданы для оперирования сигналом напряжением в 220В переменного тока. Потому такие устройства как фотореле семейства ФР, которые настолько распространены в быту, содержат схему питания датчиков, триггеры либо другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если для вас увлекательна данная тема – пишите в комментах и мы тщательно о ней поведаем. Возлагаем надежды, для вас стало понятно, как делается управление освещением через контактор и магнитный пускатель. Как вы видите, схема не непростая, главное разобраться с особенностями ее работы.
В итоге советуем поглядеть видео, на котором наглядно показывается использование таковой схемы в быту:
