Маркировка резисторов цветными полосами таблица

Резистор – это пассивный элемент электрической цепи, владеющий определённым значением электрического сопротивления.
Резистор является очень распространённым элементом электронной аппаратуры и характеризуется (прежде всего): величиной сопротивления, номинальной мощностью и допуском отличия от приведённого номинала.

Индустрией выпускаются резисторы разных номиналов в широком спектре сопротивлений: от 0,01Ом до 1ГОм, но при при изготовлении массовых изделий величину сопротивления в главном выбирают исходя из ряда: ♦ 10; ♦ 11; ♦ 12; ♦ 13; ♦ 15; ♦ 16; ♦ 18; ♦ 20; ♦ 22; ♦ 24; ♦ 27; ♦ 30; ♦ 33; ♦ 36; ♦ 39; ♦ 43; ♦ 47; ♦ 51; ♦ 56;
♦ 62; ♦ 68; ♦ 75; ♦ 82; ♦ 91. Необходимое числовое значение сопротивления получают путём деления либо умножения этих значений на число кратное 10.

Сопротивление резисторов измеряется в омах (Ом), килоомах (кОм, 1кОм = 1000 Ом) и мегаомах (МОм, 1МОм = 1000 кОм = 1000000 Ом).

Начнём с более распространённых – выводных резисторов с цветовой маркировкой в виде 4 либо 5 цветных колец (полосатиков). Значение сопротивления таких частей указывается на корпусе резистора в виде кода с внедрением цветовой маркировки.
На рисунке Рис.1 приведены резисторы 2-ух видов: маркированные 4-мя кольцами и резисторы (обычно, с низким параметром допуска погрешности), маркированные пятью цветовыми кольцами.

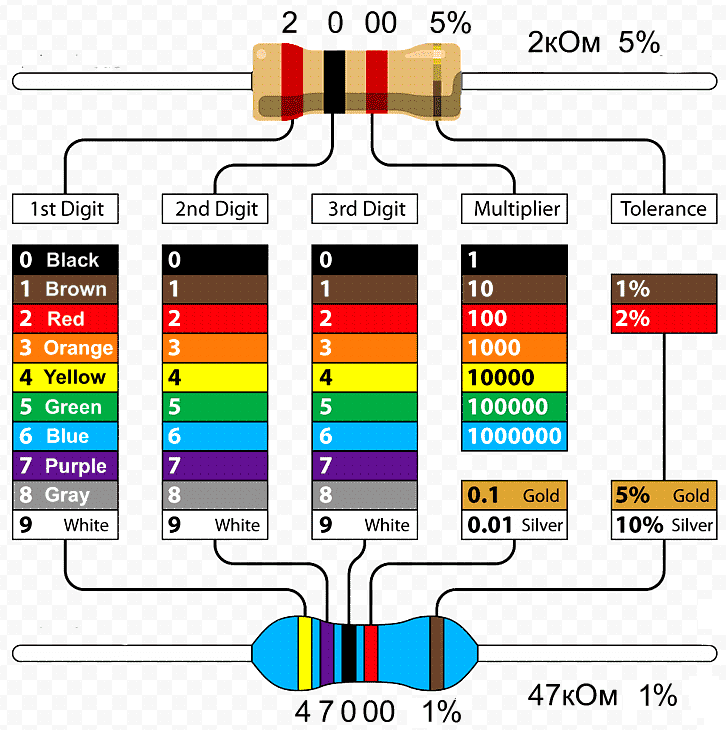

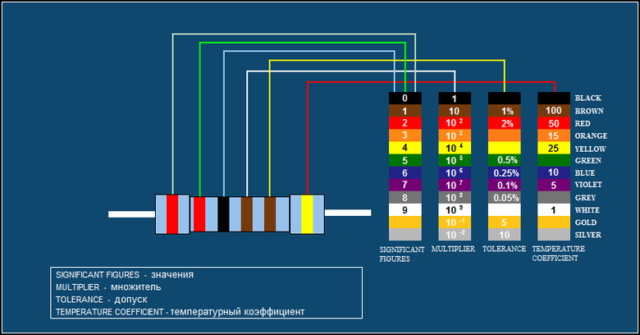

Рис.1 Цветовая маркировка резисторов с 4 кольцами (сверху) и 5 кольцами (снизу)

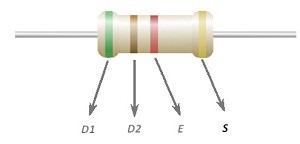

Для резисторов с 4-мя кольцами – 1-ые два обозначают величину сопротивления в Омах, третье кольцо является десятичным множителем, а четвёртое обозначает вероятное % отклонение от номинала.
Для резисторов с пятью кольцами – 1-ые три обозначают величину сопротивления в Омах, четвёртое кольцо является десятичным множителем, а 5-ое обозначает вероятное % отклонение от номинала.
Время от времени попадаются элементы и с 3-мя полосами, тогда: 1-ые два цвета – это 1-ые числа номинала, а 3-ий цвет – множитель. Величина допуска таких резисторов всегда ±20%.

Для резисторов с шестью кольцами необходимо применять набросок для частей с пятью кольцами, но учитывать шестую цветную полоску, которая обозначает температурный коэффициент сопротивления (ТКС), а каждый цвет имеет своё значение:
• Карий = 100 ppm/ºC;
• Красный = 50 ppm/ºC;
• Жёлтый = 25 ppm/ºC;
• Оранжевый = 15 ppm/ºC;
• Синий = 10 ppm/ºC;
• Фиолетовый = 5 ppm/ºC;
• Белоснежный = 1 ppm/ºC.

Обычно, маркировочные полосы смещены в одну сторону (в сторону первого кольца), и чтение их делают слева вправо. В этом случае, если размер резистора мал и кольца заполняют умеренно всю поверхность резистора, то первую полосу делают несколько обширнее, чем все другие.
Если и это условие не соблюдается, то можно пользоваться правилом – начало маркировки никогда не начинается с чёрного, золотистого и серебристого цветов.

Для радиолюбителя, не отягощённого наличием чрезвычайной памяти, приведу онлайн калькулятор цветовой маркировки резисторов.

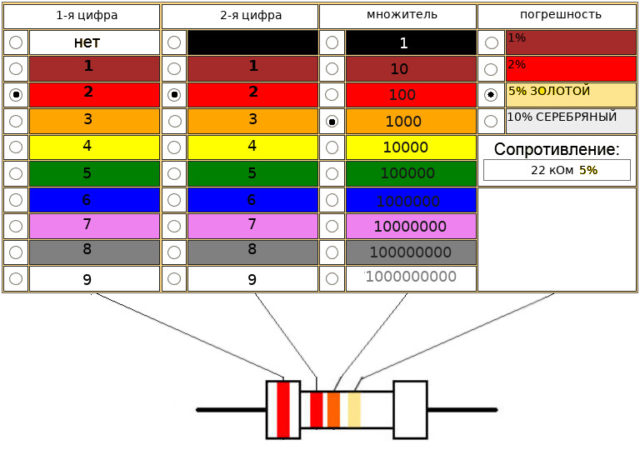

Онлайн калькулятор определения характеристик резистора по цветовой маркировке

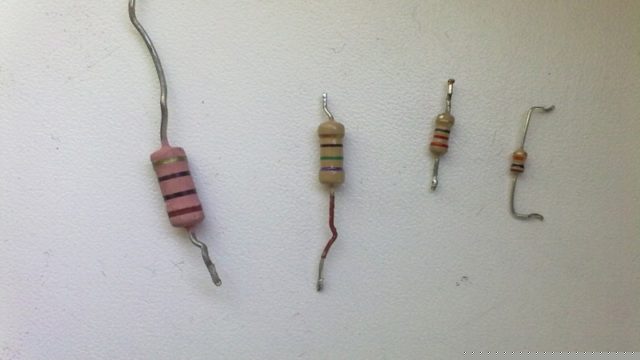

На Рис.2 приведена оценочная зависимость мощности полосатых выводных резисторов исходя из их габаритных размеров.

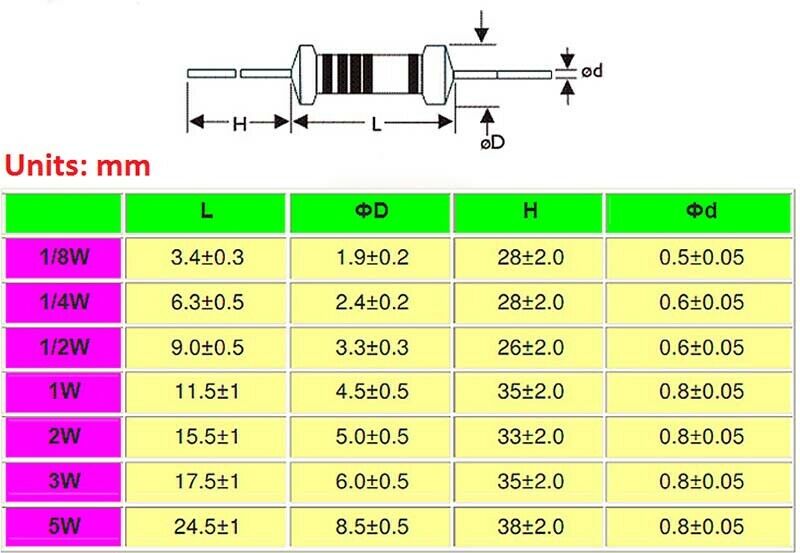

Рис.2 Габариты выводных резисторов с цветовой маркировкой различной мощности

А на следующей страничке разглядим принципы нанесения трёх и четырёхзначной цифровой маркировки SMD резисторов в виде цифр, или цифр и буковкы (маркировка EIA-96).

Цветовая маркировка резисторов: онлайн калькулятор

Резисторы, в особенности малой мощности — достаточно маленькие детали, резистор мощностью 0,125Вт имеет длину несколько мм и поперечник порядка мм. Прочесть на таковой детали цифровой номинал трудно, и для них используют маркировку цветными полосами.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 либо 5 цветных колец. Резистор нужно расположить так, дабы кольца были смещены к левому краю либо широкая полоса была бы слева.

Основная задачка любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы применяют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных либо цифровых обозначений нереально, потому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и полосы, их цвет, и объясним, как верно подобрать резистор.

Вводные данные

Для начала обратимся к Википедии, которая дает точное осознание, что из себя представляет хоть какой резистор. В дословном переводе с британского термин значит сопротивление. И вправду, предназначение резисторов с неизменным либо переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т.д.

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в согласовании с требованиями Публикации 62 Интернациональной электротехнической комиссии. Согласно этим нормативам для идентификации используются кольца, цвет и количество которых верно регламентированы

Полосы всегда сдвинуты относительно 1-го вывода, читаются при всем этом как в арабской письменности — слева вправо. Если размер пассивного элемента не позволяет зрительно приметно обозначить начало, ширину первой полосы делают толще других примерно в 1,5-2 раза.

На резисторах с малой величиной допуска (до 10%) наносятся 5 колец, из которых:

• 1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
• 4 – множитель;
• 5 – очень допустимое отклонение.

С допустимым отклонением от 10% уже четыре полосы, где:

• 1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
• 4 – множитель.

Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не обозначено, но на коэффициент сопротивления отведено только первых 2 кольца.

Мощность резистора можно найти по его габаритам.

Нечасто, но можно повстречать и 6-полосное маркирование, где:

• 1, 2, 3 – величина сопротивления, ед.изм. Ом;
• 4 – множитель;
• 5 – нормативный допуск;
• 6 — температурный коэффициент конфигурации

Последняя (шестая) полоса нужна для осознания того, как будет изменяться сопротивление, если корпус пассивного элемента начнет греться.

ВИДЕО: Как работает резистор

Зачем необходимы опознавательные признаки?

Самые мелкие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а поперечник – 1 мм. Даже прочесть всякую информацию на таковой миниатюрке трудно, не говоря уже о том, дабы нанести ее. Можно, естественно, написать силу тока, к примеру, 4К7, что соответствует 4700 Ом, но этой инфы очень недостаточно.

Цветовая маркировка резисторов еще более удобна ввиду следующего:

• наносится до боли просто;
• просто читаема;
• содержит всю требуемую информацию о номинальных параметрах;
• остается сохранной и видимой в течение всего срока работы.

Также при помощи подсчета количества полос можно найти точность характеристик:

• 3 – погрешность 20%;
• 4 – 5-10%;
• 5-6 – 0-0,9%

Для того, дабы точно выяснить, какой конкретно нужен резистор и с какими полосами, можно без помощи других установить по таблице либо пользоваться онлайн-калькулятором (в конце статьи).

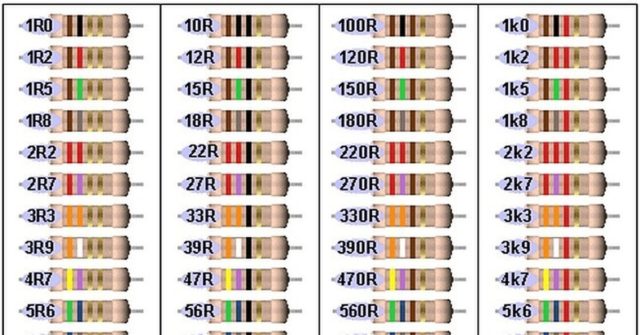

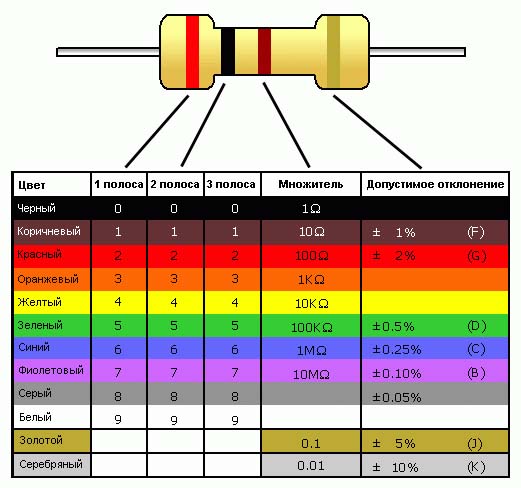

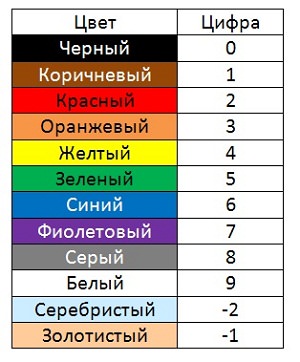

При помощи этих табличных значений можно стремительно найти номинал пассивного элемента, при всем этом значение имеет очередность полосы либо точки, что позволяет получить числовые данные.

Цвета означают различные данные – цифра отметки, множитель и допустимое отклонение.

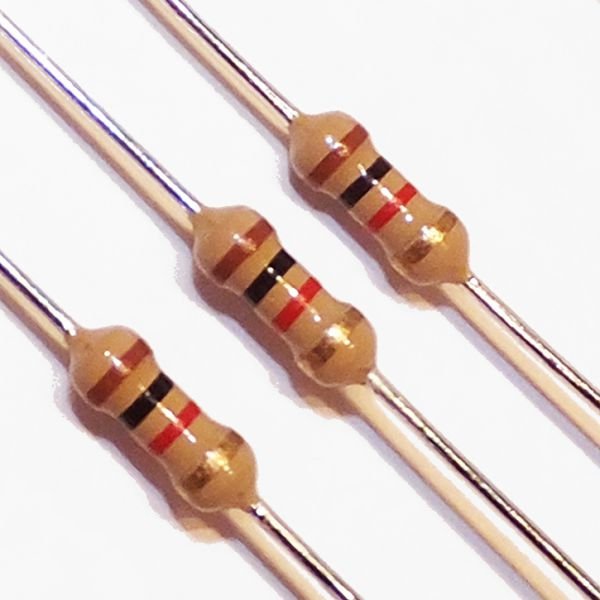

При помощи универсальной таблицы прочтем, что укрыто на данном элементе. Итак, имеем 4 полосы:

• коричневая,
• темная,
• красноватая,
• серебристая.

Напоминаем, читать полосы нужно слева вправо, а единица измерения Ом.

Никогда не маркируется первыми черный, золотой и белоснежный цвета.

1. 1-ое место занимает коричневая полоса, которая обозначает сразу цифровой знак (1) и множитель (10).
2. Темная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
3. Красноватая – множитель, равен 100.
4. Серебристая – обозначение очень допустимое отклонение, которое тут составляет 10%. Эти же данные можно получить методом обычного подсчета количества полосок.

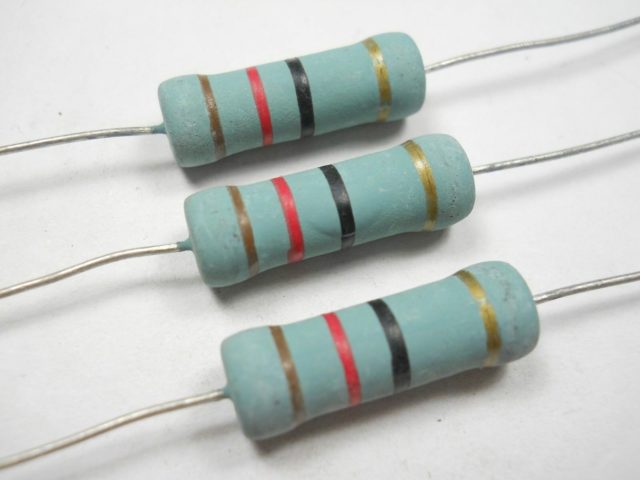

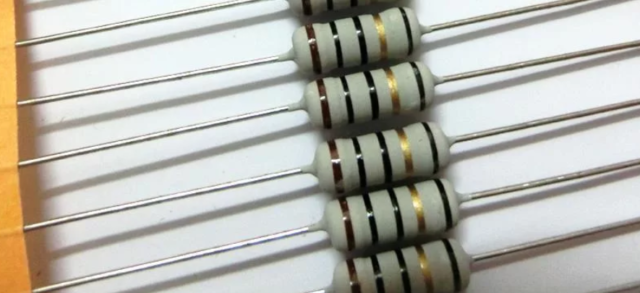

Как «прочитать» проволочные резисторы

К этой разновидности пассивных частей применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок подобны «бочонкам», но есть определенные аспекты:

• самая широкая полоса – белоснежная, не читается и обозначает только тип элемента;
• более 4-х десятичных характеристик не наносятся;
• последняя в ряду полоса определяет отличительные характеристики, часто это огнеупорность.

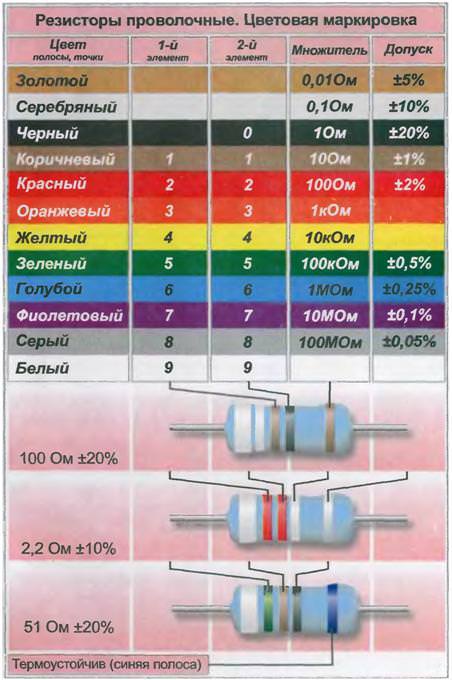

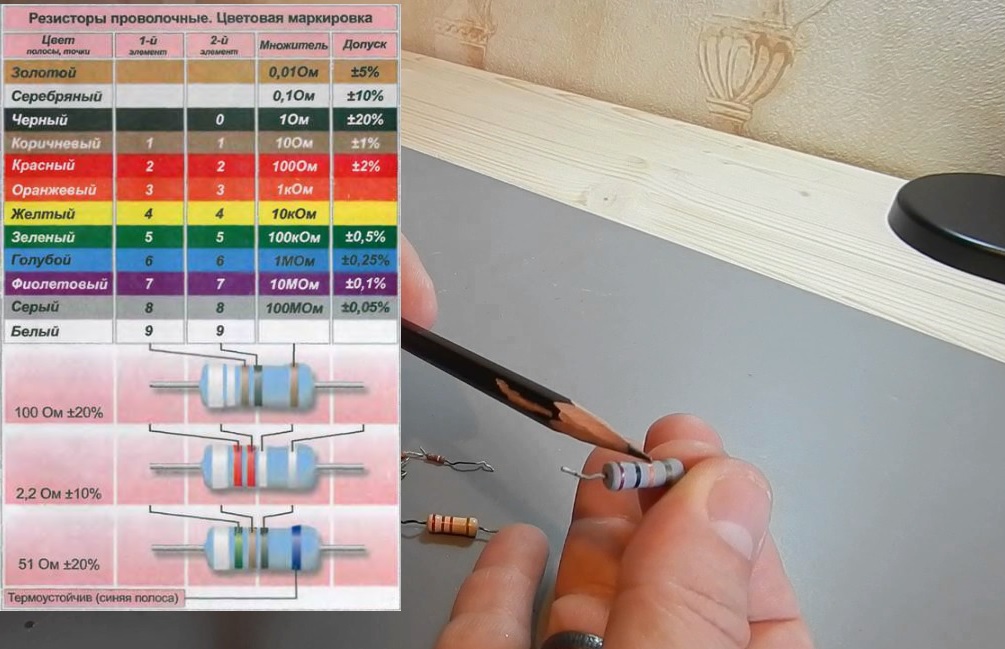

С учетом обозначенных особенностей лучше сопоставлять данные со сводной таблицей конкретно проволочных образцов.

Забугорная продукция

И хотя наши эталоны стопроцентно соответствуют интернациональным, а Публикация 62 и совсем является властным эталоном, некоторые компании применяют свои правила нанесения полос и выбора цвета, с которыми необходимо считаться:

Philips

Имеет свой эталон знаков и цветов, согласно которым вровень с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонент.

CGW и Panasonic

Применяют дополнительные цвета для обозначения дополнительных параметров пассивных частей цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще более упростили задачку идентификации номинала. При всем этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, дабы точно осознавать, какие рабочие свойства требуются и какие резисторы следует брать для определенной цели, воспользуйтесь обычным обслуживанием

Методом введения начальных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.

Цветовая маркировка резисторов: описание, предназначение, систематизация

Базы электротехники

Создатель Даниил Леонидович На чтение 6 мин. Просмотров 8.2k. Размещено 18 ноября Обновлено 18 ноября

Цветовая маркировка резисторов является неотъемлемой частью описания черт частей. Любители и мастера отлично понимают, что предназначение деталей сопротивления может быть различной. Сюда заходит ограничение по току, рассеивание тепла и мощности, повышение либо сокращение времени заряда либо полного разряда конденсаторов, разделение напряжений. Вышеперечисленные функции достигаются методом использования активного использования активного использования, которое является его главным свойством.

Так как найти номинал резистора на глаз нереально, даже имея колоссальный опыт работы с электронным оборудованием, потому применяют кодовую систему по цветам. Она помогает найти по таблице. Каждому инженеру еще на первых курсах института разъясняют в каких справочниках необходимо находить нужную информацию. Для микроэлектроники есть особые классификаторы с описанием всех принципиальных черт, которые может применять в собственной работе.

Что такое резистор

Резистор, как элемент микросхем и силовых сетей, получил свое название от британского слова «resistor». Оно же, в свою очередь, имеет латинские корешки «resisto», что дословно переводят на российский как «сопротивляюсь». Из наименования следует его предназначение — сопротивляться сгустку заряженных электронов.

Деталь относят к категории пассивных компонент электрической цепи, где он понижает напряжение до расчетного уровня. В отличие от активных частей, резистор не может без помощи других усиливать сигналы. Согласно закону Ома и закону Киргофа напряжение снижается до величин, равным значениям напряжения, умноженного на имеющееся сопротивление.

В согласовании с ГОСТ на чертежах его изображают как прямоугольник. Для обозначения мощности резисторов на схеме применяют специальную маркировку в виде линий и арабских цифр. Она помогает коротко указать тип и характеристику требуемого элемента.

Разновидности резисторов

Резисторы систематизируют по нескольким признакам.

Для дискретных частей деление происходит по месту установки:

• вводные. На монтажной плате их монтируют через нее. Контакты таких узлов размещаются по аксиальному либо круговому принципу. На языке инженеров-электронщиков их именуют ножками. Этот тип резисторов используют уже очень издавна. Их можно отыскать как на древнем оборудовании, так и на современном. Они подменяют SMD-элементы, если их использование затруднено либо полностью нереально.
• SMD. Представляют из себя составляющие электрической цепи без ножек. Выводы находятся на корпусе. Хотя именовать их таким очень трудно, так как выступают они на поверхность некординально. К преимуществам таких компонент относят дешевизну, простоту сборки и экономию места на схеме.

Маркировка SMD резисторов ничем не отличается от вводных частей. Она также определяется по полоскам и по цвету.

Систематизация по изготовлению

Не считая типологии частей по внешнему облику и месту установки, существует систематизация по аспектам производства.

Вводные составляющие сопротивления изготавливают:

• проволочными. В качестве резистивного компонента выступает проволока, наматываемую на сердечник. С целью уменьшить паразитную индуктивность, используют бифилярный тип намотки. Проволоку подбирают из материалов, имеющих маленький резистивный температурный коэффициент, в том числе с низким удельным сопротивлением;
• металлопленочными. В качестве основного элемента сопротивления выступает железная пленка;
• композитными. В состав таких частей входят сплавы.

Внимание!

Для производства SMD-резисторов применяют железную пленку. Соответственно, деление идет на тонко и толстопленночные.

Элементы также деля на неизменные и переменные. По наименованию можно додуматься, что нагрузка первого остается постоянным в протяжении всего времени эксплуатации. У переменных компонент показатель сопротивления меняют при помощи специального бегунка.

Температурный коэффициент (ТКС)

Вышеперечисленная систематизация может считаться вспомогательной, так как она только показывает только на установку и создание. Основной и полезной для инженера считают цветовая маркировку резисторов. Она как раз показывает на номинал и технические свойства элемента. Прежде всего их делят по возможности рассеивать мощность.

Ниже представлены нередко применяемые составляющие цепи, мощность показана в Ваттах:

Есть также резисторы, способные рассеивать до 1 кВт мощности. Но такие элементы применяются очень изредка и исключительно в спец оборудовании.

Этот показатель очень важен при проектировании электронных систем. Зависимо от предназначения от на схеме и критерий эксплуатации способность к рассеиванию не должна стать предпосылкой разрушения как самого элемента, так и примыкающих с ним узлов. Во время работы резистор должен не только лишь разогреться, но также дать избытки тепла во внешнюю среду.

Размеры SMD резисторов и их мощность

SMD-резисторы инсталлируются на поверхности печатной платы и владеют номиналом рассеиваемой мощности от 0,062 до 1 Вт. По своим чертам они уступают вводным, но и используются они в наименее брутальных критериях. Инсталлируются они лишь на платы микросхем и работают с наименьшими значениями вольтажа и силы тока.

Маркировка по номиналам

Резисторы создают под различные номинальные значения. Существует 6 стандартизированных рядов:

Числа после литеры «Е» в заглавии ее ряда показывает на количество номиналов в десятичном интервале. Другими словами показатель множится на 10 со степенью n. Это целое число с отрицательным либо положительным значением. Каждый ряд имеет свои свойства допустимых отклонений, выраженных в процентах.

Резисторы с 3-мя полосами

Две первых полосы указывают на расчетное значение сопротивления. 3-я полоса указывает множитель числа 10, на которое множится 1-ый показатель. Точность таких частей не превосходит 20%.

Резисторы с 4-мя полосами

Аналогично предшествующему элементу 1-ые полосы означают число сопротивления, 3-я — множитель, 4-ая — точность. Характеристики, которым соответствуют цвета находятся в справочной таблице.

Резисторы с пятью полосами

В отличие от прошлых 2-ух изделий, на число сопротивления указывают три полосы, 4-ая значит степень для множителя 10 и шестая процентную точность.

Резисторы с шестью полосами

Резисторы с шестью полосами владеют завышенной точностью: 1-ые три полосы указывают на номинал сопротивления, 4-ая представляет степень для множителя, 5-ая — погрешность в процентах, и шестая на термическую мощность.

Погрешность

Маркировка с четырьмя-пятью полосами для выводных резисторов стала уже классической. Она показывает на точность. Чем больше полос, тем выше этот показатель. SMD-резисторы для поверхностного монтажа на плате с допусками на 2, 5 и 10 процентов обозначаются цифрами. 1-ый порядок цифр нужно помножить на 10 в третьей степени.

Буковка «R» показывает на точку десятичной дроби. К примеру, маркировка R473 указывает, что 0,47 нужно помножить на 10 в третьей степени, что в сумме составит 470 Ом. Другие две числа и буковку используют для обозначения типоразмеров. Буковка показывает на показатель степени 10-ки.

Резисторы являются одним из принципиальных компонент печатной платы. Они не только лишь снижают напряжение и ток, также рассеивают тепло. Каждый компонент имеет цветные полосы, надлежащие их номинальным чертам.
