Маркировка проводов и кабелей расшифровка

Под термином «заводская маркировка проводов и кабелей» принято осознавать буквенно-цифровой шифр, наносимый производителем на оплетке. Это стандартизированная система кодификации, позволяющая докладывать об главных свойствах продукта.

Естественно, что торговцу и потребителю не помешают познания, дозволяющие ориентироваться снутри этой системы.

Верно расшифровав код иаркировки, можно получить данные о:

• материале токопроводящих жил,
• основном предназначении проводов,
• типе примененной изоляции кабелей,
• каких-либо особенностях конструктивного порядка,
• поперечное сечение кабелей,
• обычное напряжение проводов.

Принятая типология маркировки

Для упрощения ориентирования в современном сортименте, принято условно разделять кабельный сортимент на провода, кабели и шнуры.

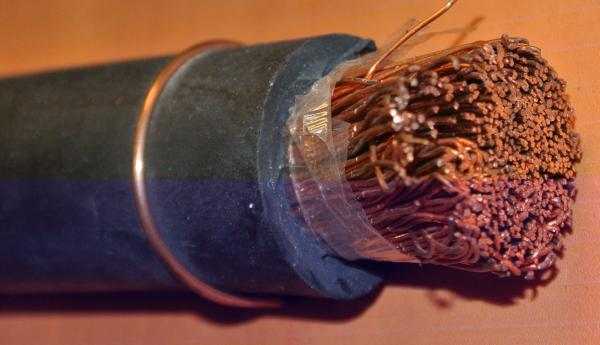

Провод

Провод – конструктивная сборка из проводящей жилы (цельной либо крученой из отдельных проводников) и, может быть, изоляции (что необязательно). Может быть наличие дополнительной оболочки.

Могут применяться при разводке электросети в доме либо для намотки обмоток электродвигателя. Обычно на изготовка проводящего элемента идет медь либо алюминий – эти материалы владеют наименьшим внутренним сопротивлением.

Алюминий дешевле, но проигрывает по долговечности, гибкости и обладает худшей электропроводимостью. В текущее время применяется эпизодически.

Медь пластичнее и при равном сечении с алюминием выдерживает больший ток. Недочет – стоимость. Помним! Прямое соединение медных и дюралевых проводников неприемлимо – только через клеммную колодку.

Зависимо от предназначения провод делится на силовой, монтажный, установочный. Монтажный провод в быту встречается изредка, так как он не предназначен для сотворения бытовых сетей.

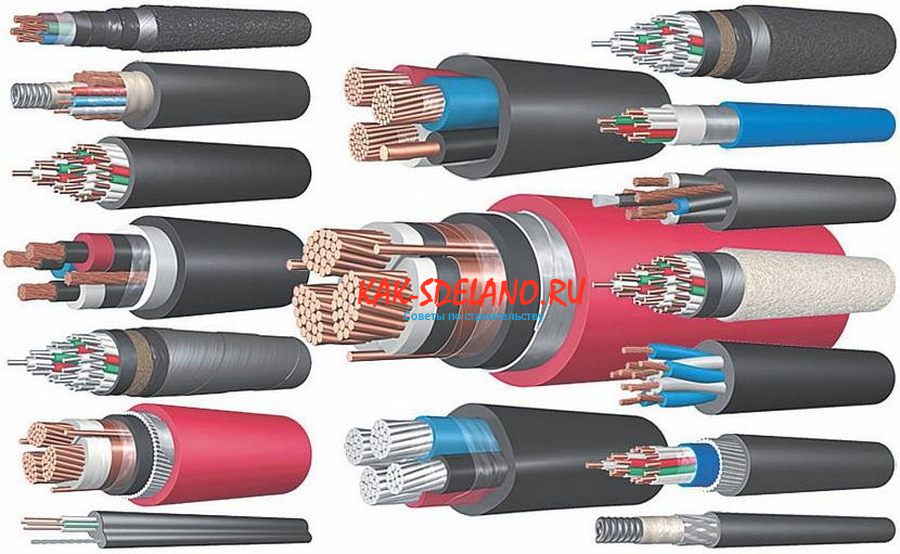

Кабель

Кабель – сборка изолированных проводов, объединенных конструктивно. При всем этом персональная изоляция отдельной жилы может быть дополнена внешнейобщей изоляцией (считается гидростойким исполнением).

Вероятна и отдельная защита, что отражается в маркировке. В большинстве случаев экранирование, несущая жила либо бронезащита.

• силовой,
• контрольный,
• управление,
• для связи,
• радиочастотный.

Кратко о каждом типе.

• Силовой. Назначение – транспортировка электроэнергии. Это и электропередачи, и внутренняя проводка помещений. В качестве изоляции могут применяться бумага, ПВХ, резина, смолы, лаки, и другие материалы, их композиции. Предпочтение следует отдавать медному варианту.
• Контрольный. Предназначен для соединения некоего устройства с блоком управления. Передает информативные сигналы.
• Кабель управления. Служит для согласования работы каких-либо электротехнических устройств. Применяется для автоматизации процессов. Обычно имеет защитный экран, снижающий наружные наводки, способные искажать передаваемый сигнал.
• Кабель связи. Может работать с токами в широком спектре частот. Есть варианты для передачи высокачастотных и низкочастотных сигналов.

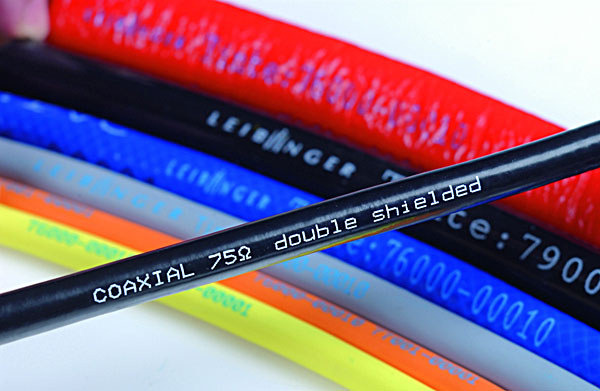

• Радиочастотный кабель. Проводит без искажений видео- и радиосигналы. Незаменим в различной радиоаппаратуре.

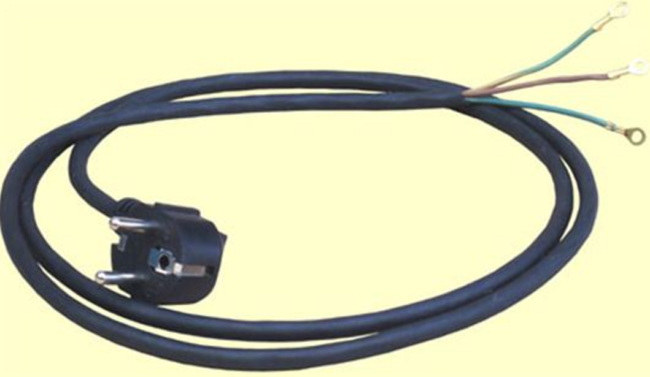

Шнур – эластичный кабель, специально созданный для сотворения разъемного подсоединения устройств к силовой сети.

Так как в таком случае выдвигаются особенные требования к эластичности кабелей, то фактически во всех шнурах применяются многожильные проводники.

Малое количество жил – две. В большинстве случаев шнурами оснащается бытовая электротехника – от утюга до стиральной машины.

Ниже предлагаем видео, где информация о систематизации и различиях дана более тщательно.

Главные отличия

Все проводники делятся на группы исходя на базе характеристик:

• Поперечной площади проводника. Разброс по этому параметру громаден – от 0,35 до 240. Единица измерения – квадратные миллиметры.
• Материл проводящей жилы. Базисные: медь, алюминий либо композит на их базе.
• Штатное напряжение, на которое рассчитана изоляция провода.
• Количество проводников.
• Особенности основной изоляции.
• Материал дополнительной изоляции либо защиты.

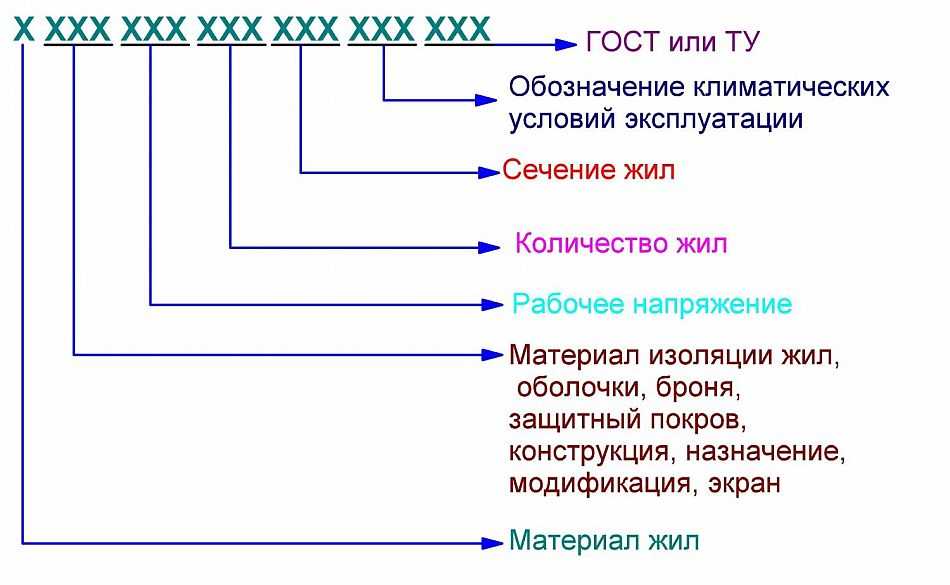

Шифровка

Разглядим буквенную маркировку.

• Исходная буковка в коде кодирует проводящий материал. А – алюминий. Для меди код не присваивается по дефлоту.
• 2-ая буковка отвечает за назначение. Таким макаром П — это тонкий, М — монтажный , К — контрольный, МГ — монтажный с гибкой жилой, П(У)/ Ш — установочный.
• 3-я группа букв шифрует изоляционный материал. В либо ВР – ПВХ- изоляция, Р — резина, Н/НР — найрит (резина из негорючего состава), П — ПЭВ, К — капрон, Ф — металл (фальцоновая защита), МЭ — эмаль, Л — лак, Ш — полиамидный шелк, О — оплетка из полиамидного, С – стекловолокно, Э — наличие экрана, Т — в изоляцию интегрирована несущая жила, Г — изоляция с гибкой жилой. Как дополнение могут сообщаться особенности дополнительной изоляции. Это будет буковка, стоящая после основного кода, ответственного за изоляцию.
• 4-ая буковка – особенности выполнения. А – защита асфальтированием, Б — находится бронирование (как правило это лента), Г — без защиты (кабель)/ гибкий (если провод), К — бронирование проволочной оплеткой, Т — предназначен рассчитан на проводку в трубах, О — есть защитная оплетка.

Особенное обозначение

За знаками размещены числа. 1-ая из них гласит о количестве проводников, 2-ая – о площади каждого, 3-я – допустимое напряжение, которое выдерживает изоляция. После цифрового кода время от времени стоит буковка Ш – шнур.

Для закрепления инфы приведем обычной пример.

Вот декодировка обозначения ВВГ 4*2,5-380.

• П и А во главе шифра нет, означает, жила медная, кабель круглый;
• Последующая В гласит о ПВХ-изоляции;
• 2-ая В – дополнительная защитная ПВХ-оболочка;
• Г- защитный покрова нет;
• 4 — четыре жилы;
• 2,5 —сечение 2,5 мм кв.;
• 380 — изоляция рассчитана на номинал в 380 В.

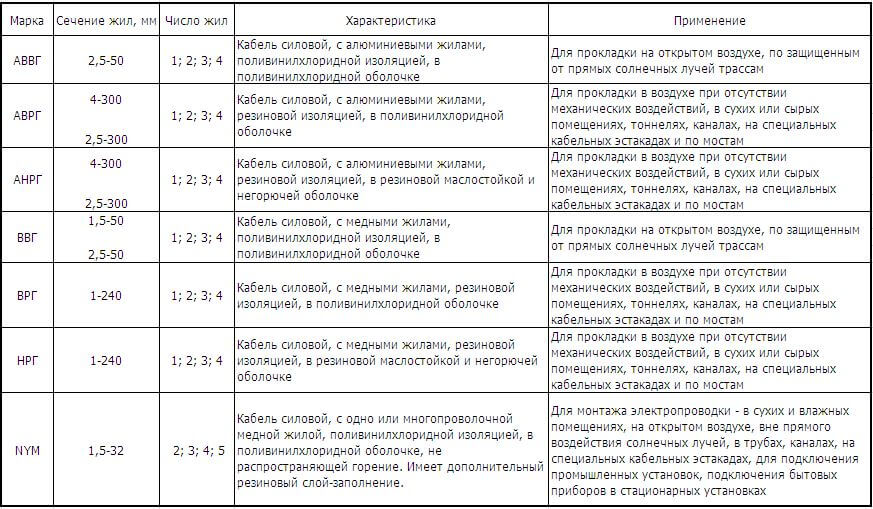

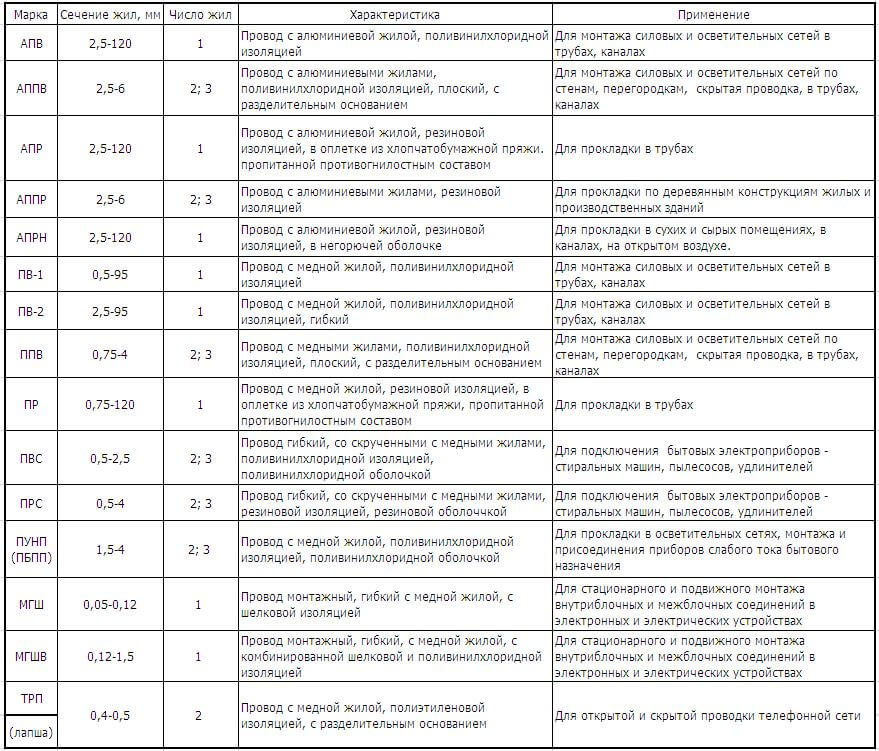

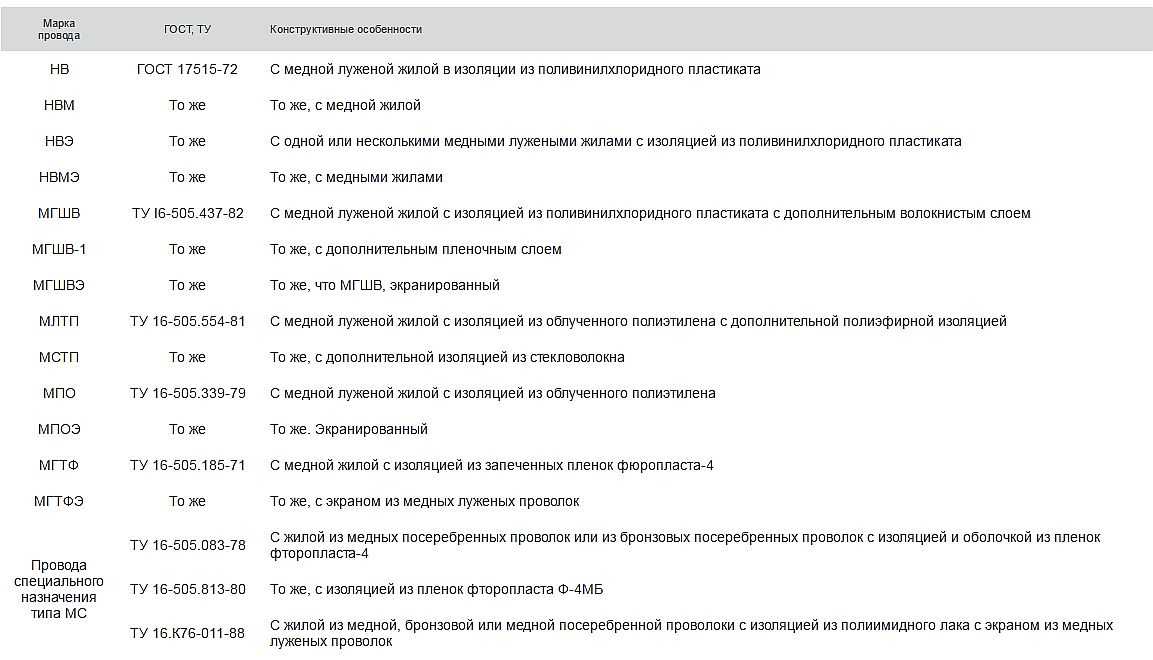

Маркировка и назначение фаворитных проводов

Маркировка и назначение фаворитных кабелей

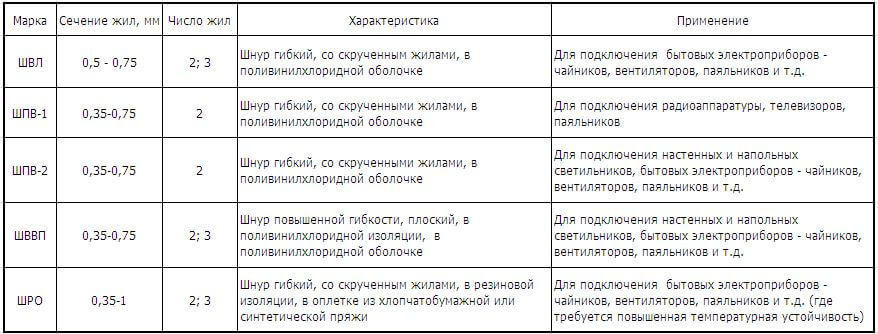

Маркировка и назначение фаворитных шнуров

Эти таблицы посодействуют для вас в определении маркировки любого проводника при прокладке либо подмене проводки снутри жилища.

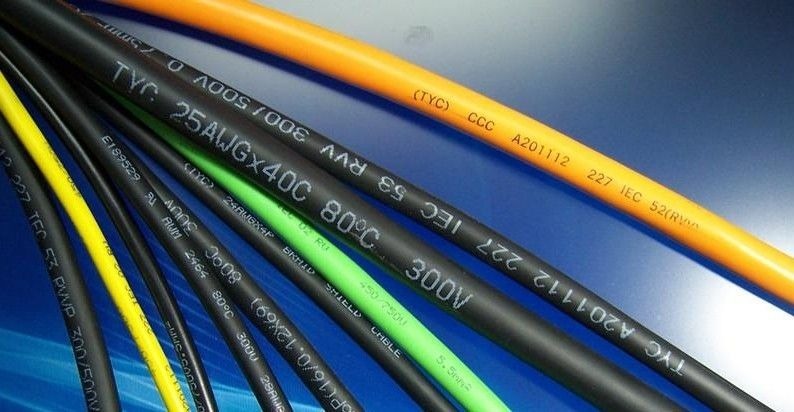

Маркировка кабелей и проводов

На 1-ый взор расшифровка (маркировка) обозначений кабелей и проводов припоминает скрытый код, который нереально разгадать.

По сути каждый знак несет внутри себя информацию, зная которую можно просто осознать, какого типа кабель перед вами и каковы его главные свойства.
Знаками обозначаются материал изоляции и жилы, область использования провода, особенности конструкции. Они идут строго одна за другой.

Числа означают количество жил и их сечение. Буквенный код состоит из 4 главных обозначений, которые следует знать. Время от времени букв больше, чем четыре, но это, обычно, достаточно специальные виды продукции, которые навряд ли для вас повстречаются.

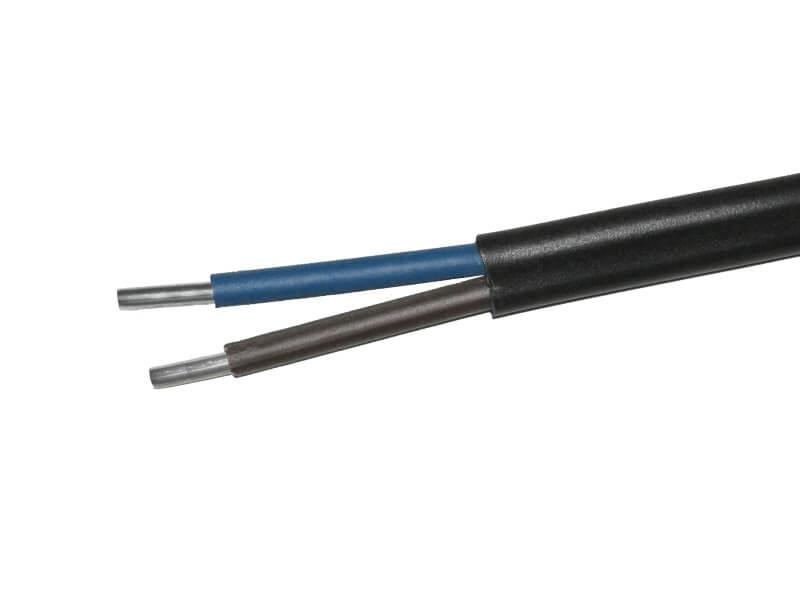

1-ая буковка обозначает материал, из которого сделана жила. А — алюминий; если это медь, то буковкы нет. К примеру, ВВГ и АВВГ. 1-ый кабель медный, 2-ой — дюралевый.
2-ая буковка — это область использования провода: К — контрольный, М — монтажный, П (У) либо Ш — установочный, МГ — гибкий монтажный кабель. Если буковкы нет, означает, это силовой провод.
3-я буковка — это тип изоляции ТПЖ. Тут много обозначений: В либо BP — поливинилхлорид, Д — двойная обмотка, К — капрон, П — целофан, Р — резина, HP либо Н — негорючая резина, С — стекловолокно, Ш — полиамидный шелк, Э — экранированный.
4-ая буковка обозначает особенности конструкции кабеля: Б — бронированный лентами, Г — гибкий, Т — для прокладки в трубах, К — бронирован круглой проволокой, О — в оплетке.
Кроме данных обозначений есть дополнительные, которые пишутся не большими знаками, а строчными и ставятся после всех других. К примеру, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.
С цифрами все еще проще: 1-ая обозначает количество жил, 2-ая сечение жилы. К примеру, ПВС 3×6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм2.
Вобщем, время от времени встречаются кабели с более сложной цифровой маркировкой, к примеру силовой кабель КГ 3×6+1×4. Это значит, что не считая 3-х главных жил сечением 6 мм2 у него еще есть одна сечением гораздо меньше — 4 мм2, которая служит для заземления.
У кабелей зарубежного производства маркировка совсем другого типа, непохожая на эталоны ГОСТа.
Расшифровка (маркировка) сокращений, используемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (1-ая буковка) дюралевая жила, если буковкы нет — жила медная.
АС — Дюралевая жила и свинцовая оболочка.
АА — Дюралевая жила и дюралевая оболочка.
Б — Броня из 2-ух железных лент с противокоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (1-ая (при отсутствии А) буковка) ПВХ изоляция.
В — (2-ая (при отсутствии А) буковка) ПВХ оболочка.
Г — Сначала обозначения — это кабель для горных выработок, в конце обозначения — нет слоя защиты поверх брони либо оболочки («голый»).
г — Водозащитные ленты герметизации железного экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Слой защиты в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Слой защиты в виде выпрессованного шланга (оболочки) из целофана.
Шпс – Слой защиты из выпрессованного шланга из самозатухающего целофана.
К – Броня из круглых покрытых цинком железных проволок, поверх которых наложен слой защиты. Если стоит сначала обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция либо оболочка из термопластичного целофана.
Пс — Изоляция либо оболочка из самозатухающего не поддерживающего горение целофана.
Пв — Изоляция из вулканизированного целофана.
БбГ — Броня профилированной металлической ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — картонной пропитанной изоляцией ( по ГОСТ 18410-73):
А — (1-ая буковка) дюралевая жила, при ее отсутствии — жила медная по дефлоту. Если посреди обозначения после знака материала жилы, то дюралевая оболочка.
Б – Броня из плоских железных лент (после знака материала оболочки).
АБ — Дюралевая броня.
СБ — (1-ая либо 2-ая (после А) буковка) свинцовая броня.
С – Материал оболочки свинец.
О – Раздельно освинцованная жила.
П — Броня из плоских железных покрытых цинком проволок.
К — Броня из круглых железных покрытых цинком проволок.
В – Изоляция картонная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие слоя защиты («голый»).
н – Негорючий внешний слой. Ставится после знака брони.
Шв — Внешний слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Внешний слой в виде выпрессованного шланга (оболочки) из целофана.
Швпг – Внешний слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция картонная с завышенной температурой нагрева (в конце обозначения).
Ц – Картонная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):
А — (1-ая буковка) дюралевая жила, при ее отсутствии — жила медная по дефлоту.
В — (2-ая (при отсутствии А) буковка) ПВХ изоляция.
В — (3-я (при отсутствии А) буковка) ПВХ оболочка.
П — Изоляция из целофана.
Пс — Изоляция из самозатухающего целофана.
Г — Отсутствие слоя защиты («голый»).
Р – Резиновая изоляция.
К — (1-ая либо 2-ая (после А) буковка) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – Сначала обозначения – кабель силовой для особо шахтных критерий , посреди либо в конце обозначения — кабель экранированный.

Навесные провода:
А — Дюралевый нагой провод.
АС — Алюминиево-Стальной (почаще употребляется слово «сталеалюминевый») нагой провод.

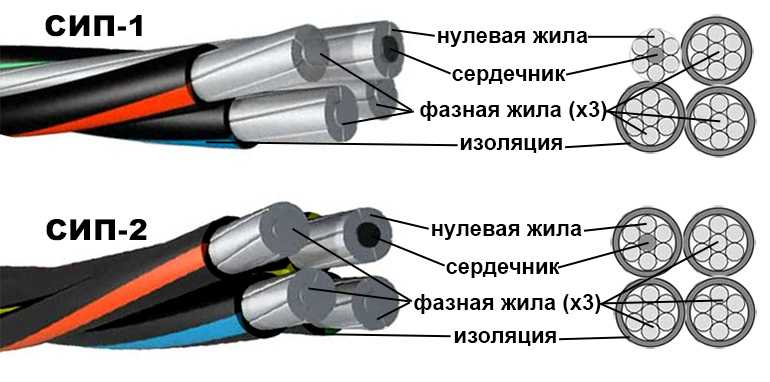

СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буковкы А значит, что токоведущая жила из меди.
П (либо Ш) – 2-ая буковка, обозначает провод (либо шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят символ умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буковкы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Тонкий с разделительным основанием.
Г — Гибкий.

М – Монтажный провод (ставится сначала обозначения).
Г — Многопроволочная жила (отсутствие буковкы показывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особенных аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Железная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Тонкий.
ПУНП — Провод Универсальный Тонкий.
ПУГНП — Провод Универсальный Тонкий Гибкий.

Расшифровка (маркировка) Кабели и провода забугорного производства

Силовой кабель:
N – Обозначает что кабель сделан согласно германскому эталону VDE ( Verband Deutscher Elektrotechniker — Альянс германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специальные обозначения согласно итальянскому эталону CEI UNEL 35011:

F — corda flessibile — эластичная жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не тонкий кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:
Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по германскому эталону VDE (см.выше).

Кабель безгалогеновый огнестойкий :
N — Сделан по германскому эталону VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке совместно с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:
H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному эталону.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Эластичная жила для стационарного монтажа.

Кабели с изоляцией из сшитого целофана:
N – Сделан согласно германскому эталону VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из целофана.
2X – Изоляция из сшитого целофана.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых железных проволок.

Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

В многообразии проводов и кабелей, даже самых нужных при монтаже проводки, можно запутаться. Снаружи похожие изделия различаются по предназначению и чертам, и обычному мещанину трудно избрать из них необходимое. Дабы этого не происходило, на заводе осуществляется маркировка кабеля методом нанесения на изоляцию специального шифра. Любая его буковка и цифра открывает определенный параметр.

Общие принципы маркировки кабельной продукции

Как расшифровывать маркировку кабелей

Что обозначает любая позиция и какие буковкы там могут стоять смотрите в таблице:

Также маркировка кабеля состоит из цифр. Там может стоять рабочее напряжение (для силовых кабелей), потом непременно идет количество жил и через символ «х» обозначено сечение этих жил. И последними может быть нанесено обозначение эталона, по которому сделан данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта противокоррозионным слоем. Состоит из 2-ух медных жил с поперечным сечением 1,5 мм².

Его подвид — ВВГп — тоже, исключительно в плоском выполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры такая: жилы медные (нет буковкы А). Изоляция жил из ПВХ, броня Бб — из 2-ух железных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. Провода без изоляции, если еще есть буковка «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Кабель КГн

Как расшифровать АПвПу2г? Кабель с дюралевыми проводниками (буковка А 1-ая), изоляция проводов из сшитого целофана (Пв), оболочка кабеля из усиленного целофана (Пу), двойная гидроизоляция (2г). В этом случае применяется алюмополимерная лента в купе с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). Другими словами, это не силовой кабель, а применяется для передачи разных данных (слаботочный). Проводники медные — так как нет буковкы «А».

Продукция ААБл. Расшифровка такая: провода дюралевые (А), оболочка — дюралевая (А), покрыт броней из 2-ух железных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — дюралевые жилы (А), изоляция из сшитого целофана (Пв), усиленная оболочка из целофана (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Обычно, они имеют наименьшее сечение, могут быть в изоляции либо без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет наименьшее сечение жил, обычно мягенький

Дабы по наименованию можно было отличить их от кабелей, в заглавии сначала маркировки ставят буковку «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), либо на втором месте, если жилы из алюминия и обозначаются буковкой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного предназначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — дюралевые проводники (А), провод тонкий (ПП), в ПВХ оболочке.

Провода могут быть 2-ух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буковка П.

Монтажные

Если провод имеет специфичное предназначение — монтажный — заместо буковкы «П» ставят «М». К примеру, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Предназначение монтажных проводов — для соединения частей устройств, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буковкой В) созданы для работы при температуре не выше 70°C, из сшитого целофана (Пв) — до 100 °C. Для работы в среде, нагреваемой до температуры 200 °C используют провода типа МС и МГТФ.

Самонесущие

Провода, которые инсталлируются на ЛЭП либо применяются при воздушном методе подключении электричества от столба к дому именуются самонесущими — им не нужна опора. У них довольно жесткости для того, дабы выдерживать свой вес.

В данной группе не настолько не мало изделий, их расшифровку можно уяснить:

• СИП — самонесущий изолированный провод в оболочке из сшитого целофана. Используется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована;
    Самонесущие провода
  • СИП-4 — изолированные жилы одинакового сечения.

  Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буковкы «П» стоит «Н» как отображение предназначения. К примеру, ПНСВ — провод (П), нагревательный (Н), железная однопроволочная жила, изоляция ПВХ.

  Видео: Маркировка кабеля. Маркировка проводов. Технические характеристики. Электрические провода и кабели.

  Похожие записи:

  1. 12 вольт 12 ампер сколько ватт
  2. 15 квт 3 фазы какой автомат
  3. 15 квт какой автомат на вводе
  4. Rgb лента с пультом и блоком питания
