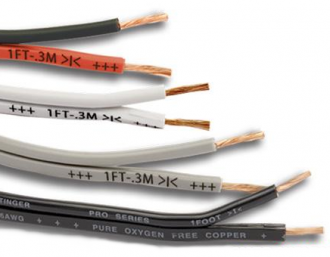

Маркировка для проводов и кабелей

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодня каждый завод изготовитель непременно показывает на собственной продукции особый шифр, который заранее стандартизуется для того, дабы каждый торговец мог знать расшифровку.

Назначение

Назначение шифра – отображение главных черт, а конкретно:

• материал жил;
• предназначение;
• тип изоляции;
• особенность конструкции;
• поперечное сечение изделия;
• номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, советуем ознакомиться со статьей.

Основная разновидность

На сегодня для электромонтажных работ используют шнуры, кабели и провода. Перед расшифровкой маркировки нужно разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной либо нескольких скрученных между собой проволок, без изоляции или заизолированных. Оболочка жилы, обычно, легкая, не из металла (хотя также встречается обмотка проволокой).

Обнаженный проводник Изолированный провод

Такие изделия могут употребляться в электромонтажных работах (например, установка проводки в древесном доме), а так же при изготовлении обмотки электродвигателя. На сегодня есть провода с медными и дюралевыми жилами. Медный вариант стремительно окисляется в открытом пространстве и имеет высшую стоимость, но при всем этом способен пропустить через себя более высочайшие токовые нагрузки. К тому же медь более эластична, а означает, не так стремительно сломается. Дюралевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую цена. На сегодня дюралевая проводка применяется все пореже и пореже.

Также необходимо подчеркнуть, что контакты могут быть заизолированными и нагими. Последний вариант применяется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит очередной слой изоляции (из пластмассы или резины), который закрывает оболочку жил.

Последняя систематизация осуществляется зависимо от предназначения: монтажные, силовые и установочные. Монтажный провод непременно должен быть медным, применяется, обычно, для соединения частей электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более узнаваемый, т.к. применяется на открытом воздухе и снутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Кроме этой оболочки может находиться дополнительная защита — бронированная оболочка из проволоки или металлической ленты, которая непременно указывается в маркировке.

Дюралевые провод Медные контакты

Существует 5 главных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Коротко разглядим условия использования каждого из изделий.

Силовой применяется для передачи электроэнергии в силовых и осветительных электроприёмниках. Есть изделия разного типа и предназначения. В главном силовые кабели применяются для проводки наружной (как воздушным, так и подземным методом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как дюралевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, целофан и т.д.

Контрольный применяется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с дюралевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в разных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи применяется для передачи инфы при помощи токов разных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а далеких линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное назначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум 2-ух) эластичных жил маленького сечения (до 1,5 мм.кв.). Жилы шнура состоят из огромного количества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представлены многожильными изделиями, но есть и двужильные, которые применяются в этом случае, если корпус электроприбора не просит специального заземления. На сегодня шнуры применяются для подключения домашней техники к сети (например, холодильника или микроволновой печи).

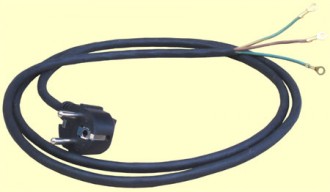

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех 3-х видов электротехнических изделий. Возлагаем надежды, что информация была вам доступной. Советуем так же просмотреть видео, в каком данная информация предоставлена более наглядно:

Главные свойства и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Есть жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал производства: медь, алюминий, алюмомедь (особый композит из 2-ух металлов).
3. Номинальное напряжение (например, способен выдержать 220 или 380В).
4. Количество жил (одножильный или многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Главные эталоны маркировки проводов, кабелей и шнуров по ГОСТу однообразные, потому поначалу разглядим расшифровку буквенного шифра в электрике.

Буковка №1 охарактеризовывает материал жилы. Алюминию присваивается буковка «А», меди буковка не присваивается.

Буковка №2 в маркировке охарактеризовывает вид провода или материал оболочки кабеля. Для провода 2-ая буковка обозначает «П» — тонкий, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) или Ш» — установочный.

Буковка №3 охарактеризовывает материал для изоляции жил. Буковка «В» или «ВР» значит что изоляция поливинилхлоридная, «Р» — резиновая, «Н» или «НР» — найритовая (резина, которая не пылает), «П» — полиэтиленовая, « К» — капроновая, «Ф» — железная (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Кроме этого необходимо подчеркнуть, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буковкы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буковка №4 охарактеризовывает особенность конструкции. Если написана буковка «А», означает изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда показывает количество жил, если в маркировке провода или кабеля цифра перед знаками отсутствует, означает, проводник одножильный.

Цифра №2 охарактеризовывает площадь поперечного сечения в мм.кв.

Цифра №3 показывает номинальное напряжение сети.

Маркировка шнуров представлена буковкой «Ш».

Дабы читатели «Сам электрика» сообразили всю сущность, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, означает, жила медная;
• 2-ая буковка «В» показывает, что изоляция поливинилхлоридная;
• также указана 2-ая буковка «В», что значит еще одну защиту оболочкой из ПВХ;
• последняя буковка – «Г» обозначает, что защитный покров отсутствует;
• 1-ая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Возлагаем надежды, что сейчас Для вас стала понятна маркировка. Если появились вопросы, сразу задаем их в категории «Вопрос-ответ»!

Русская продукция

Маркировка русских кабелей:

Обозначение российских проводов и шнуров:

Зарубежная продукция

Таблицы маркировки забугорных кабелей:

Таблицы маркировки забугорных проводов:

Таблицы

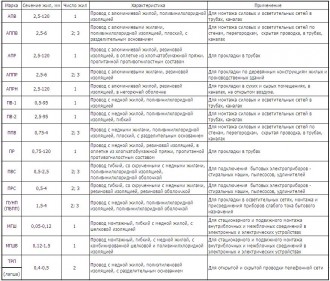

Марки и назначение фаворитных проводов:

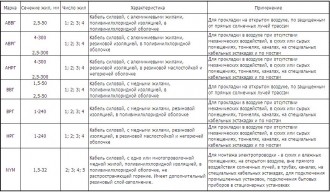

Марки и назначение фаворитных кабелей:

Марки и назначение фаворитных шнуров:

Пользуясь данными таблицами и информацией Вы просто можете найти характеристику и предназначение любого проводника при монтаже проводки в своем доме или квартире. Возлагаем надежды, предоставленная маркировка проводов и кабелей по ГОСТ была вам полезной!

Маркировка кабеля

Маркировка проводов в соединительных щитах либо в других местах с их высочайшей концентрацией является нужным условием для неопасной эксплуатации, резвого ремонта и модернизации сетей в случае необходимости. Если кабель один либо два, может быть, в его маркировке нет острой необходимости; но такового фактически не бывает даже на малых и средних современных предприятиях, не говоря уже о больших компаниях. В неприятном случае точная и понятная маркировка кабеля уменьшит время на поиск аналога и его подмену в случае поломки, обеспечит безопасность обслуживающего технику персонала, также дозволит в кратчайшие сроки обновить кабель с истекающим сроком эксплуатации.

маркировка кабеля

Маркировка разных видов кабелей: методы

Маркировка кабеля может осуществляться разными методами:

• вручную несмываемыми маркерами для кабельных сетей;
• с помощью печати на особых ярлычках и этикетках, которые крепятся на кабель;

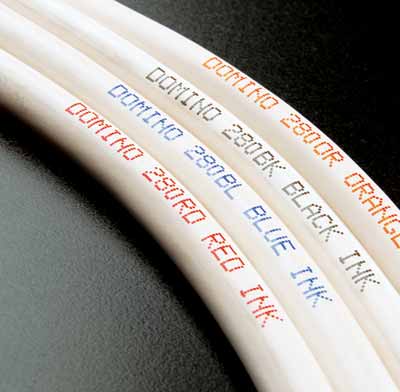

• с внедрением промышленного оборудования – специального маркиратора кабелей.

Последний метод маркировки является желаемым, так как конкретно он обеспечивает самое долгосрочное и точное нанесение опознавательной инфы при маркировке кабеля. Знаки, нанесенные на провод проф маркиратором (либо по-другому – принтером), не стираются под воздействием неблагоприятных причин. В отличие от подвесных ярлычков они не могут быть утеряны либо спутаны. Такое оборудование просто нужно для компаний, чья специализация – проф прокладка кабеля (интернет-провайдеры, телефонные компании и т. д.). Приобрести промышленный маркиратор проводов может и неважно какая другая компания, которая предъявляет высочайшие требования к маркировке проводов и для которой высшую ценность имеет бесперебойность процессов и безопасность работников.

О чем может поведать маркировка кабелей и проводов

Какую информацию об особенностях провода содержит промышленная маркировка?

1. Какому ГОСТу либо ТУ соответствует определенный провод.
2. Класс нагревостойкости.
3. Цвет провода.
4. Номинальное напряжение.
5. Количество вспомогательных жил и их сечение.
6. Количество жил заземления провода.
7. Количество главных жил.
8. Марка провода.

Какой тип маркировки избрать

Выбор метода маркировки кабельного провода находится в зависимости от нескольких причин и особенностей вашего предприятия:

• есть ли необходимость маркировки до окончания работ по установке кабеля либо эта работа может быть отложена;
• от количества символов, которые нужна нанести на маркировку (а означает, – и нужная для этого площадь провода либо этикетки);
• будет ли маркировка проводов типовой либо специфичной для вашего предприятия;
• как принципными являются издержки, которые потребуются для нанесения маркировки кабелей: нужна ли жесткая экономия либо в вашем случае качество и долговечность нанесенных символов превосходят по собственной значимости вероятные издержки;
• от общего объема маркировки сетей на всем предприятии.

Проанализировав эти пункты, наши спецы посоветуют сбалансированный вариант маркировки и нужное для него оборудование. Это может быть этикетирование (крепление на кабели подвесных флагов, ярлычков либо этикеток с нанесенной информацией) либо идентификация конкретно провода либо кабеля с помощью каплеструйной технологии.

Какую информацию содержит маркировка

Маркировка всех кабелей отвечает сначала на три вопроса:

1. Какое предназначение имеет провод.
2. Какова сфера его применения.
3. Каковы его технические свойства.

Варианты нанесение маркировки на кабель

Естественно, рядовой юзер навряд ли сумеет найти все эти особенности кабеля, взглянув на комбинацию букв и цифр, но для спеца данная информация будет достаточной для того, дабы получить полное представление об изделии. Грамотная и отменно выполненная маркировка гарантирует резвое решение заморочек, которые могут появиться при работе кабеля в предстоящем. Маркировка всех кабелей так либо по другому окажется нужной – если не в случае появления неисправности, то в случае плановой модернизации сетей, необходимость в какой в какой-то момент появляется на любом предприятии.

Если вы желаете, дабы маркировка оборудования была выполнена отменно и без лишних издержек, обратитесь к спецам компании "Электронные Бизнес Системы". Мы подберем наилучшее решение для вашего бизнеса, ознакомим с особенностями работы избранного промышленного оборудования, также окажем поддержку в настройке и обслуживании полученной техники. Мы хотим предложить своим клиентам только надежное и испытанное оборудование, работать с которым сумеет даже рядовой юзер. Маркираторы ординарны в воззвании, а настройка подходящей программы компьютеризирована и занимает менее нескольких минут.
