КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 0,66; 1 и 3 кВ

Общие технические условия

Power cables with plastic insulation for rated voltages of 0,66; 1 and 3 kV. General specifications

Дата введения 2014-01-01

Вступление

Цели, главные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Главные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Эталоны межгосударственные, правила и советы по межгосударственной стандартизации. Правила разработки, принятия, использования, обновления и отмены"

Сведения о эталоне

1 ПОДГОТОВЛЕН Федеральным муниципальным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 3 декабря 2012 г. N 54-П)

За принятие проголосовали:

Короткое наименование страны по MК (ИСО 3166) 004-97

Код страны по MК (ИСО 3166) 004-97

Сокращенное наименование государственного органа по стандартизации

Госстандарт Республики Беларусь

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1414-ст межгосударственный эталон ГОСТ 31996-2012 введен в действие в качестве государственного эталона Русской Федерации с 1 января 2014 г.

5 Реальный эталон соответствует интернациональному эталону IEC 60502-1:2004* Power cables with extruded insulation and their accessories for rated voltages from 1 kV (1,2 kV) up to 30 kV (36 kV) — Part 1: Cables for rated voltages of 1 kV (1,2 kV) and 3 kV (3,6 kV) (Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на номинальное напряжение 1 и 3 кВ).

* Доступ к интернациональным и забугорным документам, упомянутым в тексте, можно получить, обратившись в Службу саппорта юзеров. — Примечание изготовителя базы данных.

Степень соответствия — неэквивалентная (NEQ).

Эталон подготовлен на базе использования ГОСТ Р 53769-2010

6 В реальном эталоне применены объекты патентного права — полезные модели Русской Федерации:

Патентообладатель — Открытое акционерное общество "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной индустрии":

Номер и название патента на полезную модель (изобретение)

N 109316 "Кабель силовой"

N 167643 "Кабель электрический малоопасный по токсичности товаров горения"

N 174055 "Кабель силовой"

N 174058 "Кабель силовой"

N 176109 "Кабель силовой"

N 2670099 "Кабель силовой"

N 175260 "Кабель силовой"

N 186787 "Кабель силовой"

N 188319 "Кабель силовой огнестойкий"

Патентообладатель — Общество с ограниченной ответственностью "Камский кабель":

Номер и название патента на полезную модель

N 176486 "Кабель силовой с токопроводящей жилой из дюралевого сплава"

Межгосударственный совет по стандартизации, метрологии и сертификации не несет ответственности за достоверность инфы о патентных правах. По мере надобности ее уточнения патентообладатель может навести в государственный орган по стандартизации собственного страны аргументированное предложение о внесении в реальный эталон поправки

(Модифицированная редакция, Изм. N 1 (Поправка. ИУС N 6-2021)).

7 ВВЕДЕН В первый раз

Информация об конфигурациях к истинному эталону публикуется в в течении года издаваемом информационном указателе "Национальные эталоны", а текст изменений и поправок — в каждый месяц издаваемом информационном указателе "Национальные эталоны". В случае пересмотра (замены) либо отмены реального эталона соответственное извещение будет размещено в каждый месяц издаваемом информационном указателе "Национальные эталоны". Соответственная информация, извещение и тексты располагаются также в информационной системе общего использования — на официальном веб-сайте Федерального агентства по техническому регулированию и метрологии в сети Веб

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 1, 2021, с Поправкой, размещенной в ИУС N 6, 2021 год

1 Область использования

Реальный эталон распространяется на силовые кабели с пластмассовой изоляцией (дальше — кабели), созданные для передачи и рассредотачивания электроэнергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 3 кВ номинальной частотой 50 Гц.

Эталон устанавливает главные требования к конструкциям и техническим чертам кабелей, их эксплуатационные характеристики и способы контроля.

2 Нормативные ссылки

В реальном эталоне применены нормативные ссылки на следующие межгосударственные эталоны:

ГОСТ 1579-93 (ИСО 7801-84) Проволока. Способ тесты на перегиб

ГОСТ 10446-80 (ИСО 6892-84) Проволока. Способ тесты на растяжение

ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности

ГОСТ IEC 60331-21-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно

ГОСТ IEC 60332-1-2-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально размещенного изолированного провода либо кабеля. Проведение тесты при воздействии пламенем газовой горелки мощностью 1 кВт с подготовительным смешением газов

ГОСТ IEC 60332-1-3-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально размещенного изолированного провода либо кабеля. Проведение тесты на образование пылающих капелек/частиц

ГОСТ IEC 60332-3-21-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Часть 3-21. Распространение пламени по вертикально размещенным пучкам проводов либо кабелей. Категория A F/R

ГОСТ IEC 60332-3-22-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Часть 3-22. Распространение пламени по вертикально размещенным пучкам проводов либо кабелей. Категория A

ГОСТ IEC 60332-3-23-2011 Тесты электрических и оптических кабелей в критериях воздействия пламени. Часть 3-23. Распространение пламени по вертикально размещенным пучкам проводов либо кабелей. Категория B

ГОСТ IEC 60754-1-2015 Тесты материалов конструкции кабелей при горении. Часть 1. Определение количества выделяемых газов галогенных кислот

ГОСТ IEC 60754-2-2015 Тесты материалов конструкции кабелей при горении. Часть 2. Определение степени кислотности выделяемых газов измерением рН и удельной проводимости

ГОСТ IEC 60811-401-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 401. Различные тесты. Способы термического старения. Старение в термостате

Читайте по теме: Установка электрического пола под плитку видео

ГОСТ IEC 60811-402-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 402. Различные тесты. Тесты на водопоглощение

ГОСТ IEC 60811-409-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 409. Различные тесты. Испытание на утрату массы для термопластичных изоляции и оболочек

ГОСТ IEC 60811-501-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 501. Механические тесты. Тесты для определения механических параметров композиций изоляции и оболочек

ГОСТ IEC 60811-502-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 502. Механические тесты. Испытание изоляции на усадку

ГОСТ IEC 60811-504-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 504. Механические тесты. Тесты изоляции и оболочек на извив при низкой температуре

ГОСТ IEC 60811-505-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 505. Механические тесты. Тесты изоляции и оболочек на удлинение при низкой температуре

ГОСТ IEC 60811-507-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 507. Механические тесты. Испытание на термическую деформацию для сшитых композиций

ГОСТ IEC 60811-508-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 508. Механические тесты. Испытание изоляции и оболочек под давлением при высочайшей температуре

ГОСТ IEC 60811-509-2015 Кабели электрические и волоконно-оптические. Способы испытаний неметаллических материалов. Часть 509. Механические тесты. Испытание изоляции и оболочек на стойкость к растрескиванию (испытание на термический удар)

ГОСТ IEC 61034-2-2011 Измерение плотности дыма при горении кабелей в данных критериях. Часть 2. Способ тесты и требования к нему

ГОСТ 9.048-89 Единая система защиты от коррозии и старения. Изделия технические. Способы лабораторных испытаний на стойкость к воздействию плесневых грибов

ГОСТ 12.1.044-89 (ИСО 4589-84) Система эталонов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура характеристик и способы их определения

ГОСТ 12.2.007.14-75 Система эталонов безопасности труда. Кабели и кабельная арматура. Требования безопасности

ГОСТ 15.309-98 Система разработки и постановки продукции на создание. Тесты и приемка выпускаемой продукции. Главные положения

ГОСТ 20.57.406-81 Всеохватывающая система контроля свойства. Изделия электронной техники, квантовой электроники и электротехнические. Способы испытаний

Кабель расшифровка, маркировка

Примеры расшифровки марок контрольных кабелей

КСБГ -4х1,5+1х1,0 – контрольный кабель в свинцовой оболочке, бронированный, покрытие антикоррозийное, имеет четыре жилы сечением 1,5 квадратных мм и одну – в 1кв. мм.
АКВВГ – контрольный кабель с дюралевыми жилами в поливинилхлоридной изоляции в ПВХ оболочке, имеющий противокоррозийное покрытие. кабель контрольный с медными жилами четыре жилы сечением 2,5 квадратных мм предназначен для недвижного присоединения к электрическим устройствам напряжением до 660 Вольт.

Некоторые марки монтажных проводов

МГШ – монтажный гибкий многопроволочный провод из полиамидного шелка.
МГСЛ – многопроволочный монтажный провод, гибкий, оплетка из стекловолокна, лакированный.
МШДЛ – монтажный однопроволочный провод, имеющий двойную обмотку из полиамидного шелка.
МГЦСЛЭ – монтажный многопроволочный гибкий провод, имеющий пленочную изоляцию, обмотка и оплетка из стекловолокна, лакированный, экранированный.

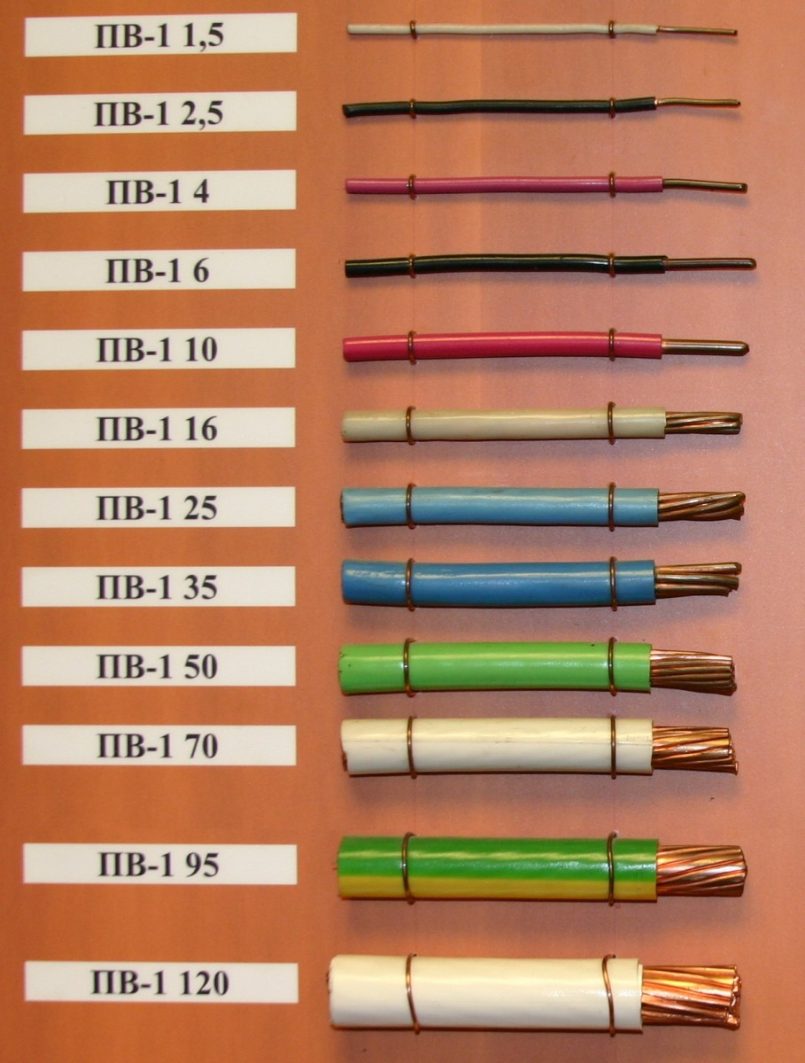

Пример расшифровки установочных проводов

ПРТО – провод с медными жилами в резиновой изоляции, имеющий общую оплетку из пропитанной хб пряжи для прокладки в трубах.
ПРД – провод в резиновой изоляции с медными жилами в оплетке из хб пряжи, двойной.

Примеры расшифровки марок обмоточных проводов

ПЭЛ – медный провод в изоляции из лакостойкой эмали.
ПЭЛБО – медный провод в лакостойкой эмали и в одном слое обмотки из хб пряжи. – нагревостойкий обмоточный медный провод с круглой либо прямоугольной жилой.

Пример обозначения марок шнуров

ШВВП – силовой шнур с ПВХ изоляцией в ПВХ защитной оболочке, тонкий, климатическое выполнение – У.
ШВП-ВП-Т – шнур силовой в поливинилхлоридной изоляцонно-защитной оболочке, тонкий, армированный, опрессованный штепсельной вилкой, климатическое выполнение – Т.
ШРР-ВП-Т – шнур силовой с резиновой изоляцией в резиновой защитной оболочке, круглый, армированный опрессованной вилкой, климатическое выполнение Т.

Расшифровка проводов, использующихся для воздушных ЛЭП

СИП-1 – с неизолированной нейтралью.
СИП-2 – с изолированной нейтралью.
СИП-4 – жилы имеют однообразное сечение.
А – неизолированный, состоящий из скрученных дюралевых проволок.
АС – неизолированный провод, состоящий из железного сердечника и дюралевых проволок.

Обозначение некоторых марок зарубежных кабелей и проводов

N – кабель сделан согласно германскому эталону VDE (альянс германских электротехников).
Y – Изоляция из поливинилхлорида.
H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M – Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL – Кабель контрольный.
Li – Многожильный проводник выполнен по германскому эталону VDE.

H – Гармонизированный провод (одобрение HAR).
N – Соответствие национальному эталону.
05 – Номинальное напряжение 300/500 В.
07 – Номинальное напряжение 450/750 В.
V – ПВХ изоляция.
K – Эластичная жила для стационарного монтажа.

Примеры расшифровки кабелей зарубежного производства

NYM – силовой кабель с медными жилами, изолированные жилы многожильных кабелей скручены в ПВХ изоляции, поясная изоляция из невулканизированной резиновой консистенции (одножильные кабели без поясной изоляции), оболочка из ПВХ сероватого цвета.

На теоретическом уровне в марку кабеля, провода либо шнура, если глядеть по таблице, входят семь-восемь букв не считая цифр. Но в реальности при обозначении марок кабельной продукции обходятся наименьшим количеством букв. Это разъясняется тем, что кое-какие буковкы не ставятся, к примеру, в обозначении медной жилы, отсутствие брони либо защитного покрова.
