Прокладка кабеля под землей — сбалансированный вариант для устройства надежных и долговременных линий электроснабжения. В большинстве случаев подземные кабельные полосы применяются для электропитания жилых и промышленных объектов, расположенных в черте населенных пт, также при разработке уличных и ландшафтных осветительных систем.
Какой кабель прокладывают в земле
Выбор подходящих проводов (вместе с соблюдением правил подземного монтажа) — залог бесперебойной работы кабельной полосы в течение многих десятилетий. Марки кабеля для прокладки в земле регламентированы ТУ, ПУЭ, СНиП и другими отраслевыми нормативами. К примеру, для сухих почв подходит кабель ВБШв с ПВХ оболочкой и изоляцией. Силовые кабели ПвБШп с изоляцией из сшитого целофана, броней и защитным шлангом из целофана — неплохой вариант для мокроватых почв, независимо от коррозионной активности грунтов. В критериях нескончаемой мерзлоты рекомендуется применять кабели ВКаШвнг(А)-ХЛ с усиленной проволочной броней, которая обеспечивает надежную защиту от деформационных нагрузок вследствие движения грунта.
Небронированный электрический кабель под землей не имеет своей защиты, потому для его укладки непременно применяется дополнительная защита: асбоцементные либо полиэтиленовые трубы.
Бронированный кабель для прокладки в земле: технические требования
Долговечность подземных линий электроснабжения прямо находится в зависимости от материалов изоляции и оболочки провода, от наличия и параметров брони. Провода с проволочной бронированной защитой (ПвКШвнг(А)-ХЛ, ПвКаШвнг(А)-ХЛ) — сбалансированный вариант для прокладки в местах с высочайшей вероятностью механических повреждений, где вероятны растягивающие деяния, в том числе в сейсмически активных районах.
Достоинства подземных кабельных линий
В сопоставлении с другими методами монтажа (а именно, с воздушным) укладка кабеля в землю имеет огромное количество плюсов:
- малый риск повреждений. При достаточном углублении и правильном устройстве траншеи кабель накрепко защищен от механических воздействий (как со стороны природы, так и со стороны человека);
- обычный расчет количества проводов. При покупке довольно учитывать сечение кабеля и длину полосы. Для сопоставления при воздушном способе прокладки необходимо вычислять вес метра изделий, дабы не перегрузить конструкцию подвеса;
- низкие издержки. Разработка и согласование проекта подземного электроснабжения стоит относительно недорого. Для подключения внутренней электрической системы нужна всего одно наружное устройство — автоматический выключатель от уличной сети;
- эстетичность. Провода на сто процентов укрыты под землей, что в особенности животрепещуще для жилых объектов. Участок над кабельной траншеей можно применять по собственному усмотрению — как огород, газон, площадку под ландшафтный дизайн.
Технологии подземной прокладки кабелей
Существует два главных метода подземного монтажа линий электроснабжения — траншейный и бестраншейный.
Траншейный метод подразумевает выемку земли на определенную глубину (от 70 см и ниже). Перед монтажом полосы на дно насыпается подушка из гравия/песка, после укладки кабеля ландшафт поверхности восстанавливается.
Бестраншейный метод (горизонтально-направленное бурение, прокол) животрепещущ при наличии коммуникационных либо природных препятствий для проведения открытых земельных работ. В таких случаях особая техника проталкивает трубу с кабелем, не разрушая поверхность грунта.
Дабы выполнить установка высококачественной и долговременной электрической полосы, нужно создать грамотный проект и подобрать кабельно-проводниковую продукцию с подходящими чертами. В нашей компании можно прибыльно приобрести кабель для прокладки в земле — для этого перейдите в каталог и изберите провода подходящей марки.
Марки кабеля для прокладки в земле
В материале отмечены более принципиальные свойства, которые нужно учитывать при выборе силовых кабелей, для прокладки в грунте. Также будут перечислены более применяемые типы и марки силовых кабелей, проложенных в земле.
Требования к конструкции кабеля

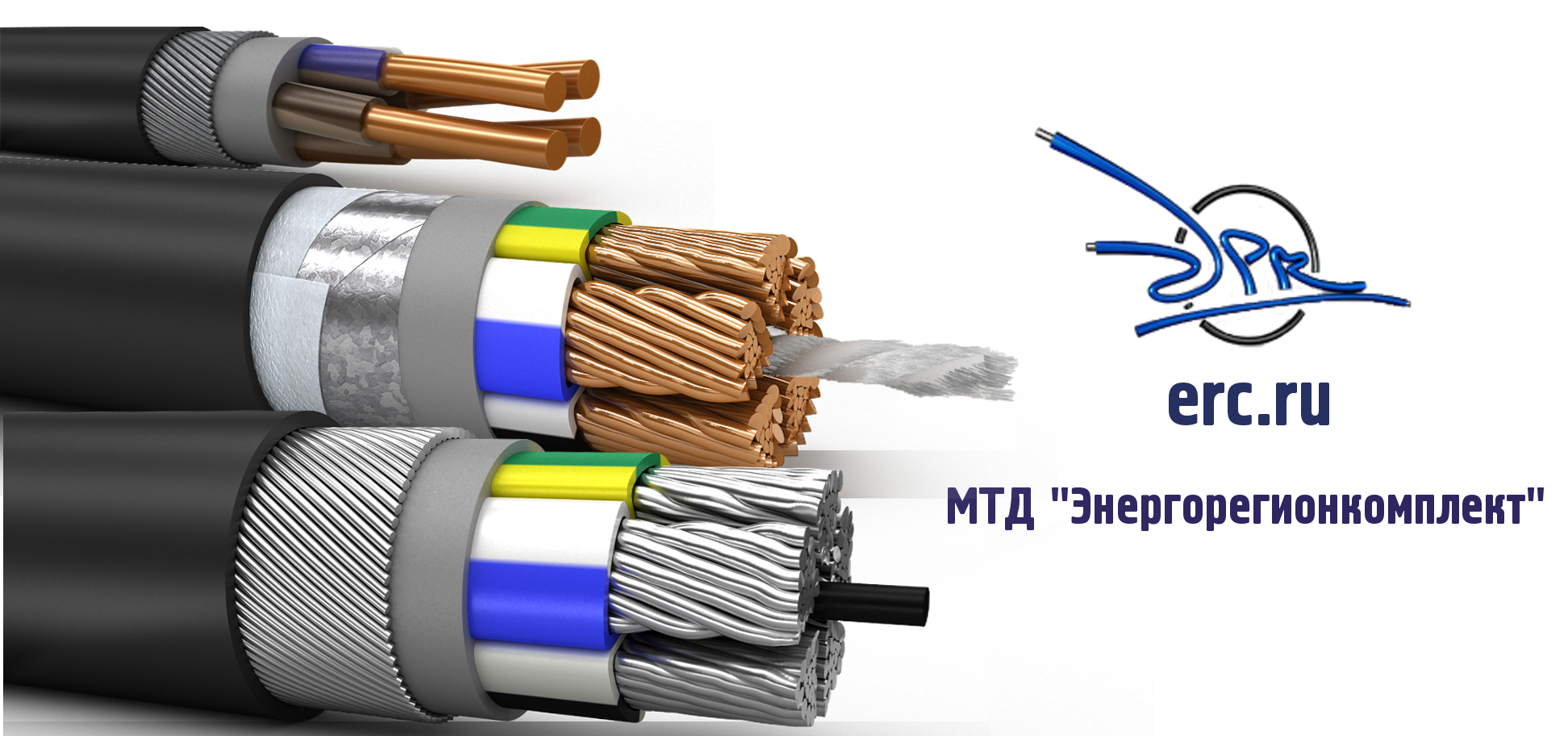

Для прокладки подземных кабельных линий в большинстве случаев используются силовые кабели, имеющие, опционально, железную броню для защиты от механических воздействий.
Броня бывает ленточная, из железных покрытых цинком лент. И проволочная, состоящая из покрытой цинком проволоки. Броня защищает кабель от физических воздействий: случайных ударов во время прокладки и ремонта, естественного смещения грунта, растягивающих усилий.
Для защиты всей конструкции кабеля от хим воздействий: коррозионной активности грунта, воздействию воды и перепадам температур, её покрывают внешним покровом, выполненным из полиолефинов либо стеклянной пряжи, пропитанной битумным составом. Внешний покров в кабелях с маркировками Шп, Шв, Шнг, имеет в собственной конструкции дополнительный внешний слой в виде поливинилхлоридного либо полиэтиленового шланга.
Марки кабелей напряжением до 10 кВ для прокладки в земле
В таблице приведены марки кабелей созданные для передачи переменного тока промышленной частотой 50 Гц и напряжением до 10 кВ.
Кабель прокладывается на трассе
Кабели с картонной пропитанной изоляцией
Кабели с пластмассовой и резиновой изоляцией и оболочкой
при эксплуатации кабель не подвергается растягивающим усилиям
при эксплуатации кабель подвергается значимым растягивающим усилиям
при эксплуатации кабель не подвергается растягивающим усилиям
В земле (траншеях) с низкой коррозионной активностью
Без блуждающих токов
ААШв, ААЩп, ААБл, АСБ1
ААВГ2 АПсВг2, АПвВГ2, АПВГ2
С блуждающими токами
ААШв, ААЩп, ААБ2л, АСБ1
АВВБ, АПВБ, АПсВБ, АППБ, АПвПБ, АПБбШв
Кабель прокладывается на трассе
Кабели с картонной пропитанной изоляцией
Кабели с пластмассовой и резиновой изоляцией и оболочкой
при эксплуатация кабель не подвергается растягивающим усилиям
при эксплуатации кабель подвергается значимым растягивающим усилиям
при эксплуатации кабель не подвергается растягивающим усилиям
В земле (траншеях) со средней коррозионной активностью
Без блуждающих токов
ААШв, ААШп, , ААБл. ААБ2л, АСБ1, АСБл1
АПвБбШв, АВБбШв АВБбШп, АПсБбШв
С блуждающими токами
ААШв, ААшп, ААБл, ААБ2л, АСБ1, АСБл1
АПАШв, АПАШп, АВАШв, АПсАШв, АВРБ. АНРБ, АВАБл, АПАБл
В земле (траншеях) с высочайшей коррозионной активностью
Без блуждающих токов
ААШп, ААШв3, ААБ2л, Шв, ААБ2лШп, ААБв, АСБЛ2, АСБ2л
С блуждающими токами
ААШп, ААБв, АСБ2, АСБ2ЛШВ1
Силовые кабели для подземной прокладки

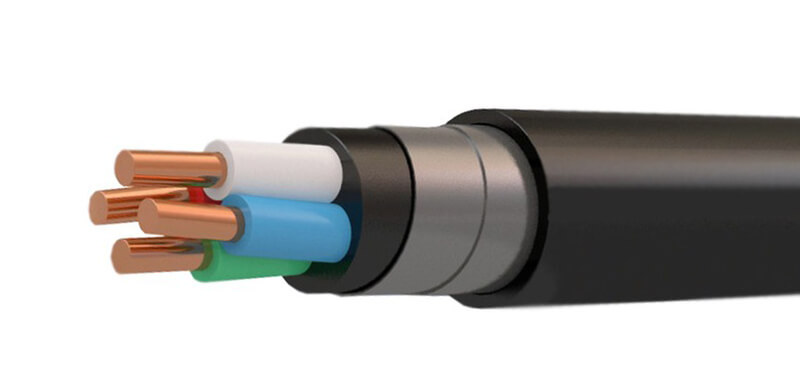

Силовой кабель ВБбШв
Более нередко применяемыми для траншейной укладки, являются электрические кабели марок — ВБбШв и АВБбШв, с двойной ленточной бронёй и поверхностным покровом из ПВХ. Данные проводники рекомендованы ПУЭ 2.3.83 — 2.3.101, к прокладке в грунтах, в том числе средней и высочайшей коррозионной активности.
Влагостойкие кабели ПвПг, ПвБбШп, и ПвП

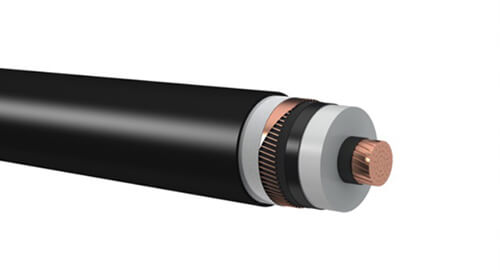

Кабель ПвПг 1х120/50
Силовые кабели данных марок бронированы 2-мя слоями металлической ленты с поверхностным покровом из полиэтиленового шланга. Благодаря этому, кроме укладки в грунте, данные изделия с фуррором применяют для устройства кабельных линий под водой.
Бронированные кабели с картонной изоляцией СБ, СБл, СКл
Медные и дюралевые силовые проводники с картонной маслопропитанной изоляцией, которую защищает свинцовая оболочка. Кабели используются для устройства подземных кабельных линий, в большей степени, на участках без огромных перепадов высот, для избежания стекания пропитки. Максимально допустимое значение между высшей и низшей точкой уровня расположения кабеля менее 15 метров. В неприятном случае, применяются кабели с нестекающей пропиткой, к примеру, из церезинового состава — ЦСБ, ЦСКЛ.
Кабель ВВГ для применения в земле

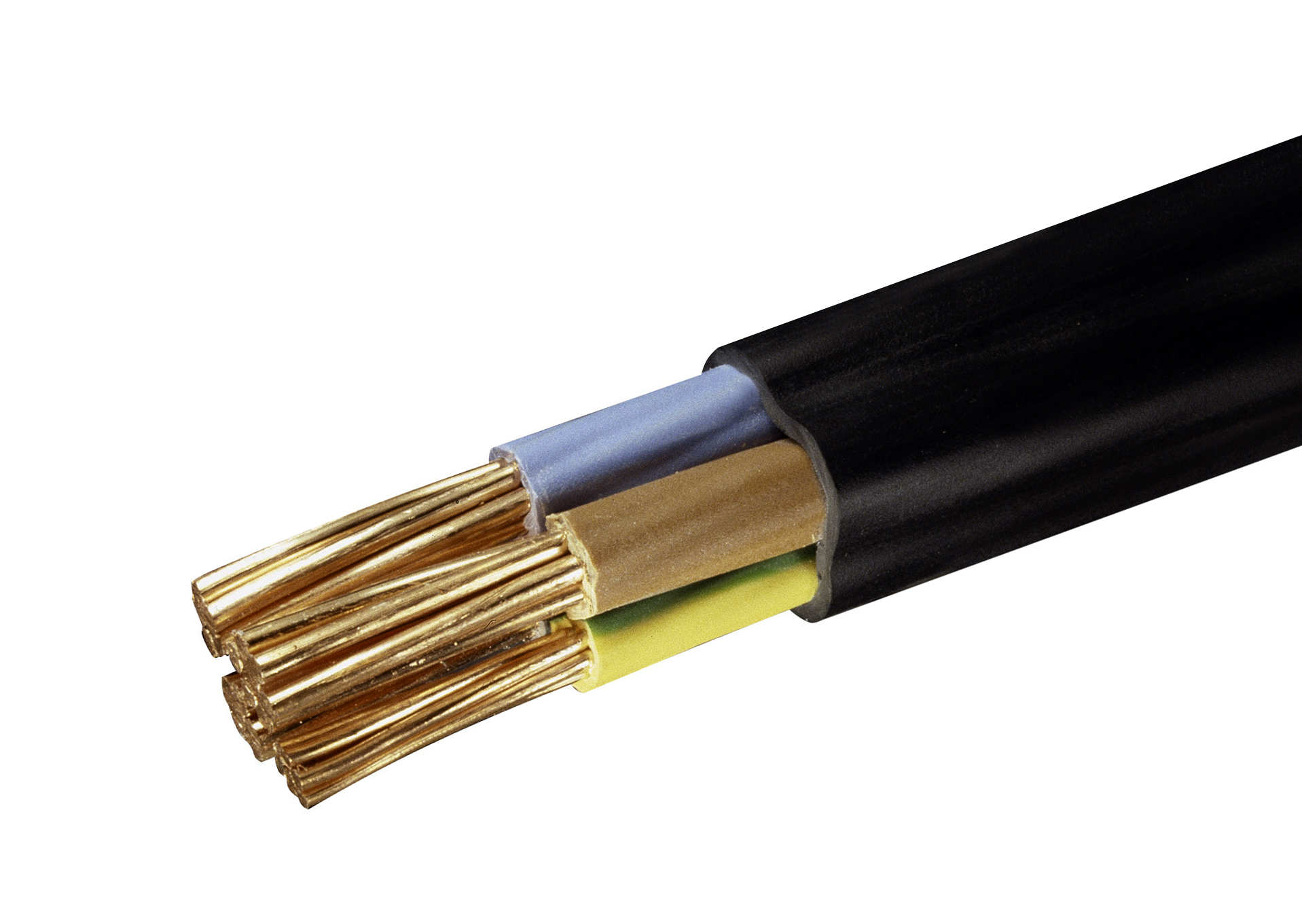

Силовой кабель ВВГ
Прокладка данной марки кабеля и его модификаций: нг, нг-LS, нг A-LS и других, не рекомендуется без дополнительной защиты от механических и хим нагрузок, ввиду отсутствия в конструкции защитной брони. Всё же данные проводники применяют для устройства силовых линий, а в качестве защиты используют ПНД трубы. Пореже, глиняний кирпич либо пластмассовые сигнальные ленты.
Соединение и оконцевание бронированных кабелей
В случаях, когда длина кабельной полосы превосходит заводскую длину изделия, появляется необходимость соединить куски кабеля. А после соединения, подключить кабель к электрическому оборудованию либо распределительным щитам. Безальтернативным решением для соединения и оконцевания силовых кабелей является внедрение кабельных муфт. Наша компания производит и реализует термоусаживаемые: концевые, соединительные и ответвительные муфты надлежащие ГОСТ, также рекомендованные “Объединённой Энергетической Компанией”.
Выяснить подробности и получить консультацию по термоусаживаемым муфтам, Вы сможете по телефону 8 (495) 135-13-11 либо связаться с нами хоть каким комфортным методом.
