Разглядим свойства российских марок проводов для авто проводки, представленных на русском рынке.
При выборе провода для авто проводки необходимо учесть причины воздействия, которым он будет подвергаться при эксплуатации: перепады температур, вибрация, воздействия масел, бензина. Высококачественный авто провод должен быть гибким, многпроволочным, с медными жилами, а его изоляция устойчива к морозам, не лопаться, не дубеть и не расплавляться на жаре.
В чем разница между гибким многопроволочным кабелем и кабелем с цельной жилой читйте в нашей статье "Кабель гибкий многожильный"
Обзор марок проводов для авто проводки
Разглядим свойства российских марок проводов для авто проводки, которые можно приобрести на русском рынке.

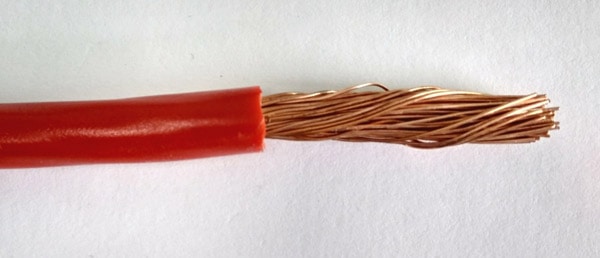

ПВА-низковольтный провод высокого класса гибкости (5-ый класс), специально предназначен для применения в авто индустрии. Допустимая температура эксплуатации до +105 С, хотя предел теплостойкости существенно выше (до 96 часов при t + 135C). Провод устойчив к нефтепродуктам – маслу, дизельному и бензиновому горючему. Малый срок службы до 10 лет. Провод ПВАМ (М-малогабаритный) отличается от ПВА только шириной изоляции, что делает его легче по общей массе, но разница при монтаже не осязаема. Преимущественное использование в современных легковых и грузовых автомобилях для подключения оборудования бортовой сети. Кабель соответствует европейским эталонам.

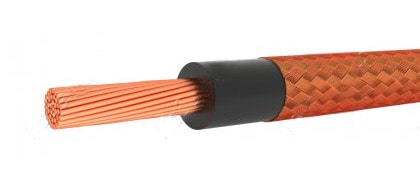

Кабель ПГВАЭ
ПГВА-низковольтный провод завышенной гибкости для авто электрики. Температурный спектр ниже, чем у ПВА – от – 40 до + 70 С. ПГВА имеет класс гибкости 3, наименее гибкий, чем ПВА, но зрительно разница малозначительна. Этот кабель в большинстве случаев применяют для бортовой сети в сельскохозяйственной технике, грузовых машин и пассажирского транспорта. По мере надобности защитить передачу электрического сигнала от помех применяют экранированный кабель ПГВАЭ.
Все провода из серии автотракторных проводов (ПВА, ПВАМ, ПГВА, ПГВАЭ и др.) выпускаются разноцветные, что комфортно при подключении авто электрического оборудования и последующей идентификации.

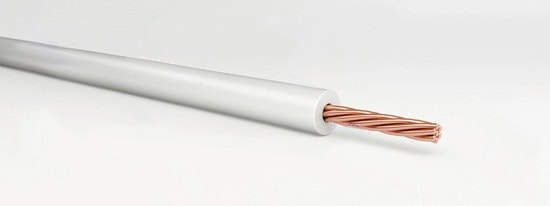

НВ, НВМ — относятся к категории универсальных монтажных проводов и используются для межприборных соединений, в большей степени фиксированный установка. Кабель рассчитан на переменное напряжение 600 и 1000 В и неизменное 840 и 1400 В.В качестве токопроводящей жилы применяются однопроволочная либо многопроволочная луженая медь, что улучшает качество пайки по мере надобности. Температурный спектр до + 105 С. Разница между НВ и НВМ заключается в выпускаемом классе гибкости жил.
Некоторые автомастера применяют в качестве проводов для авто проводки установочные провода марок ПВ3, ПВ4, ПуГВ, но наибольшая рабочая температура этих проводов менее +70С, и их можно применять только для стационарного монтажа, также эти провода нужно дополнительно защищать. Также в изоляции данных проводов нет особых пластификаторов, которые защищают от воздействия бензина и масел. Часто марки ПВ3, ПугВ применяют для питания акустики в автомобиле.
Германский гибкий провод марки SiHF имеет силиконовую изоляцию и также может быть применен для авто проводки. Силиконовый провод выдерживает температуру до +180С, негорючий. Но таковой провод довольно дорогой по сопоставлению с выше рассмотренными марками.
Сечение проводов авто проводки
Дабы верно высчитать сечение провода для авто проводки необходимы следующие данные:
- наибольший потребляемый ток подключаемого электрического оборудования в автомобиле;
- расстояние от оборудования до источника питания (аккума), другими словами длину провода;
- номинальное напряжение источника питания.

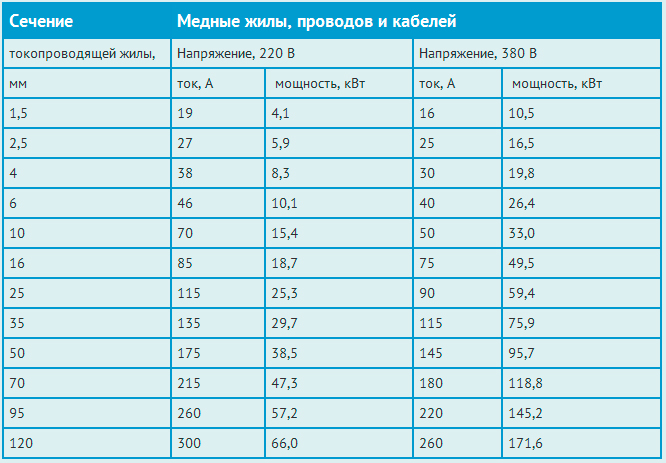

Дабы стремительно подобрать сечение провода довольно знать наивысшую силу тока и пользоваться готовой таблицей. Есть нормы наибольшего тока для каждого стандартного сечения, но этот способ применим только для маленьких электрических цепей.
| Сечение провода, мм2 | Сила допустимого тока (А) зависимо от температуры окружающей среды, С | |||||||
| 20 | 30 | 50 | 80 | |||||
| 0,5 | 17,5 | 16,5 | 14 | 9,5 | ||||
| 0,75 | 22,5 | 21,5 | 17,5 | 12,5 | ||||
| 1 | 26,5 | 25 | 21,5 | 15 | ||||
| 1,5 | 33,5 | 32 | 27 | 19 | ||||
| 2,5 | 45,5 | 43,5 | 37,5 | 26 | ||||
| 4 | 61,5 | 58,5 | 50 | 35,5 | ||||
| 6 | 80,5 | 77 | 66 | 47 | ||||
Существует также негласное правила автоэлектриков, что на каждые 1мм2 сечения подключаемая нагрузка 10А.
Ниже представлена таблица с учётом наибольшей длины провода от источника питания в 12В до электрического оборудования при падении напряжения наименее 2%
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 | |
| 1 | 7 | 10,91 | 17,65 | 28,57 | 42,86 | 70,6 | 109,1 | 176,5 | 244,9 | — | — | — |
| 2 | 3,53 | 5,45 | 8,82 | 14,29 | 21,4 | 35,3 | 54,5 | 88,2 | 122,4 | 171,4 | — | — |
| 4 | 1,76 | 2,73 | 4,41 | 7,7,14 | 10,7 | 17,6 | 27,3 | 44,1 | 61,2 | 85,7 | 130,4 | — |
| 6 | 1,18 | 1,82 | 2,94 | 4,76 | 7,1 | 11,7 | 18,2 | 29,4 | 40,8 | 57,1 | 87 | 117,6 |
| 8 | 0,88 | 1,36 | 2,2 | 3,57 | 5,4 | 8,8 | 13,6 | 22 | 30,6 | 42,9 | 65,25 | 88,2 |
| 10 | 0,71 | 1 | 1,76 | 2,86 | 4,3 | 7,1 | 10,9 | 17,7 | 24,5 | 34,3 | 52,2 | 70,6 |
| 15 | — | 0,73 | 1,18 | 1,9 | 2,9 | 4,7 | 7,3 | 11,8 | 16,3 | 22,9 | 34,8 | 47,1 |
| 20 | — | — | 0,88 | 1,43 | 2,1 | 3,5 | 5,5 | 8,8 | 12,2 | 17,1 | 26,1 | 35,3 |
| 25 | — | — | — | 1,14 | 1,7 | 2,8 | 4,4 | 7,1 | 9,8 | 13,7 | 20,9 | 28,2 |
| 30 | — | — | — | — | 1,4 | 2,4 | 3,6 | 5,9 | 8,2 | 11,4 | 17,4 | 23,5 |
| 40 | — | — | — | — | — | 1,8 | 2,7 | 4,4 | 6,1 | 8,5 | 13 | 17,6 |
| 50 | — | — | — | — | — | — | 2,2 | 3,5 | 4,9 | 6,9 | 10,4 | 14,1 |
| 100 | — | — | — | — | — | — | — | 1,7 | 2,4 | 3,4 | 5,2 | 7,1 |
| 150 | — | — | — | — | — | — | — | — | — | 2,3 | 3,5 | 4,7 |
| 200 | — | — | — | — | — | — | — | — | — | — | 2,6 | 3,5 |
Пример: Нужно подключить магнитолу, длина провода 2 метра провода, ток 15 ампер.Согласно таблице ищем более близкие данные для этой задачи.По таблице выходит, что нам подойдет сечение 6 мм2,
Для более четкого расчета сечения провода для авто проводки советуем обратиться к спецам.
