Сначала, нужно разобраться с тем, что представляет собой коммутационное устройство и зачем оно нужна. Тогда совладать с задачей сотворения схемы на базе МП для освещения, подогрева, подключения насосов, компрессоров либо другого электрического оборудования станет еще проще.
Контакторы либо так именуемые магнитные пускатели (МП) — это электрическое оборудование, созданное для управления и рассредотачивания энергии, подаваемой на электродвигатель. Наличие этого приспособления предоставляет следующие достоинства:
- Защищает от пусковых токов.
- В отлично составленной схеме предусмотрены органы защиты в виде электрических блокировок, цепи самоподхвата, термических реле и т.п.
- Инсталлируются управляющие элементы (кнопки) для способности запуска мотора в режиме реверса (оборотного хода).
Схемы подключения контактора достаточно обыкновенные, дозволяющие без помощи других собрать оборудование.
Предназначение и устройство
Перед подключением нужно ознакомиться с механизмом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Сущность этого процесса заключается в параллельном подключении дополнительного контакта к кнопке запуска, что организовывает подачу на катушку тока, потому необходимость удерживания в нажатом состоянии кнопки пуска теряется.
С оборудованием кнопки отключения в схеме становится вероятным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих частей изготовлена для организации вероятных схем с мгновенным реверсом.
Кнопки маркируются заглавием и цветом. Обычно, включающие элементы именуются «Старт», «Вперед» либо «Пуск». Обозначаются зеленоватым, белоснежным либо другим нейтральным цветом. Для размыкающего элемента применяется название «Стоп», кнопка брутального, предупреждающего цвета, обычно красного.
Цепь нужно коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным либо неизменным напряжением. Принцип схемы базируется на электромагнитной индукции применяемой катушки с вспомогательными и рабочими контактами.

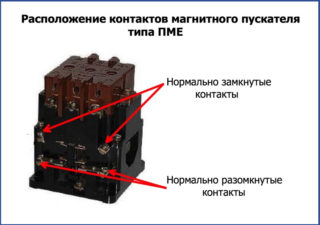

Различают два вида МП с контактами:
- Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
- Нормально разомкнутыми — подача питания осуществляется только во время работы МП.
2-ой тип применяется более обширно, так как большая часть устройств работает ограниченный период, пребывая основное время в состоянии покоя.
Состав и предназначение частей
В базе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разбитые на 2 части железные элементы в форме «Ш», зеркально друг к другу находящиеся снутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.
Магнитопровод обустроен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются недвижные контакты, на которых устанавливается питающее напряжение. Снутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При всем этом положении на нагрузку питание не подается.
Зависимо от конструкции, бывают МП малых номиналов на 110 В, 24 В либо 12 В, но более обширно применяются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

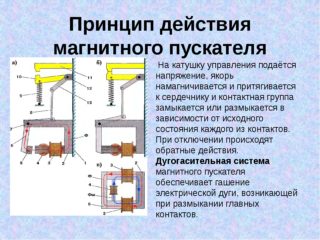

Механизм работы
В обычном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная снутри пружина, приподнимающая высшую часть устройства. При подключении к сети МП, в цепи возникает электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В итоге притяжения железных частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После чего ток получает доступ к движку, запуская его в работу.
Принципиально: Для переменного либо неизменного тока, который подается на МП, нужно выдерживать обозначенные производителем номинальные значения! Обычно, для повсевременно тока предельное значение напряжения составляет 440 В, а для переменного не должно превосходить показатель 600 В.
Если нажимается кнопка «Стоп» либо другим методом отключается питание МП, то катушка прекращает генерировать магнитное поле. В итоге этого пружина просто выталкивает высшую часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.
Схема подключения пускателя с катушкой 220 В
Для подключения МП применяется две отдельные цепи — сигнальная и рабочая. Работой устройства управляют средством сигнальной цепи. Проще всего рассматривать их по отдельности, дабы легче было разобраться с принципом организации схемы.
Питание на устройство подается через выведенные на высшую часть корпуса МП контакты. Их обозначают в схемах А1 и А2 (в стандартном выполнении). Если устройство рассчитано на работу в сети с напряжением 220 В, то конкретно на обозначенные контакты будет подаваться это напряжение. Принципного различия для подключения «фазы» и «нуля» нет, но обычно на контакт А2 подключается «фаза», так как в нижней части корпуса данный вывод дублируется, что упрощает процесс подключения.
Для подачи нагрузки от источника питания применяются контакты, находящиеся на нижней стороне корпуса и промаркированные как L1, L2 и L3. Не имеет значение тип тока, может быть неизменным либо переменным, главное — соблюдение лимита номинала, ограничивающегося напряжением 220 В. Снять напряжение можно с выходов с обозначением T1, T2 и T3, которое можно применять для питания ветрогенератора, аккума и других устройств.
Самая обычная схема
При подсоединении к контактам движимой части МП сетевого шнура с последующей подачей с аккума напряжения, величиной 12 В, на выходы L1 и L3, а на выходы силовой цепи T1 и T3 запитать приборы для освещения, то организовывается обычная схема, дабы осветить помещение либо место от АКБ. Данная схема является одним из вероятных примеров применения МП в бытовых нуждах.
Для подпитки электродвигателя магнитные пускатели применяются еще почаще. Для организации этого процесса следует подать напряжение от сети 220 В на выходы L1 и L3. Нагрузка снимается с контактов T1 и T3 напряжения такого же номинала.
Данные схемы не оборудованы пусковым механизмом, т.е. при организации кнопок не применяется. Для прекращения работы присоединенного оборудования через МП, нужно отключать от сети вилку. При организации автоматического выключателя перед магнитным пускателем, можно держать под контролем время подачи тока без необходимости полного отсоединения от сети. Усовершенствовать схему допустимо парой кнопок: «Стоп» и «Пуск».

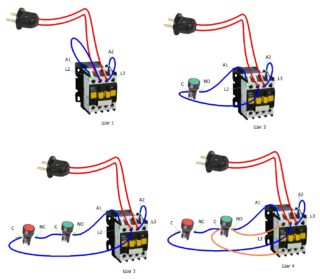

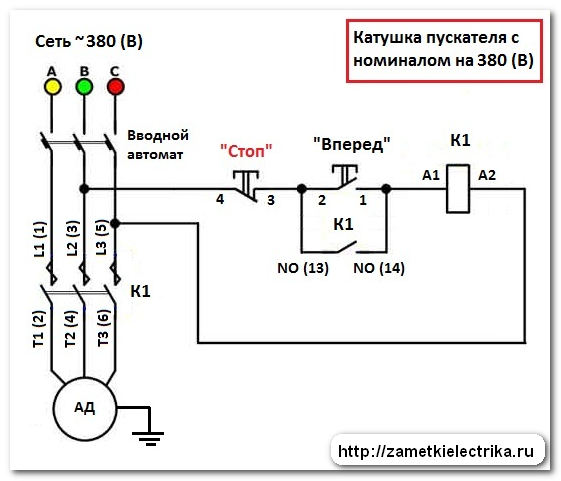

Схема с клавишами «Пуск» и «Стоп»
Добавление в схему управляющих кнопок изменяет только сигнальную цепь, не влияя на силовую. Общая конструкция схемы потерпит после таких манипуляций малозначительные конфигурации. Размещаться управляющие элементы могут в различных корпусах либо одном. Одноблочная система носит название «кнопочного поста». Для каждой кнопки предвидено по паре выходов и входов. Контакты на кнопке «Стоп» — нормально замкнутые, на «Пуск» — нормально разомкнутые. Это позволяет организовывать подачу питания в итоге нажатия на вторую и обрывать цепь при инициации 2-ой.
Перед МП данные кнопки встраиваются последовательно. Прежде всего нужно установить «Пуск», что обеспечивает работу схемы исключительно в итоге нажатия первой управляющей кнопки до момента ее удерживания. При отпускании включателя обрывается подача питания, что может не добиваться компанию дополнительной прерывающей кнопки.
Сущность обустройства кнопочного поста заключается в необходимости организации только нажатия на «Пуск» без необходимости последующего удерживания. Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Реализация этого метода делается при помощи замыкания в МП вспомогательных контактов. Для их подключения применяется отдельная кнопка, а сам момент включения должен быть сразу с кнопкой «Пуск».
После нажатия на «Пуск» пропускается через вспомогательные контакты питания, замыкая сигнальную цепь. Необходимость удерживания пусковой кнопки отпадает, зато нужна для остановки нажатие соответственного выключателя «Стоп», что инициирует возврат схемы в обычное состояние.
Подключение к трехфазной сети через контактор с катушкой на 220 В
Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением 220 В. Данную схему допустимо использовать для коммутации в работе с асинхронными движками. Цепь управления не меняется, на входные контакты A1 и A2 подается «ноль» либо одна из фаз. Через кнопки «Стоп» и «Пуск» пропускается фазный провод, а для выходных нормально разомкнутых контактов оборудуется перемычка.
Для силовой цепи будут вноситься определенные малозначительные поправки. Для 3-х фаз применяются надлежащие входы L1, L2, L3, где с выходов T1, T2, T3 выводится трехфазная нагрузка. Для предотвращения перегрева подключаемого мотора в сеть встраивается термическое реле, которое срабатывает при определенной температуре, размыкая цепь. Этот элемент устанавливается перед движком.
Делается контроль температуры на 2-ух фазах, которые отличаются большей нагрузкой. Если температура на хоть какой из этих фаз добивается критичного значения, осуществляется автоматическое отключение. Ее нередко применяют на практике, отмечая высшую надежность.

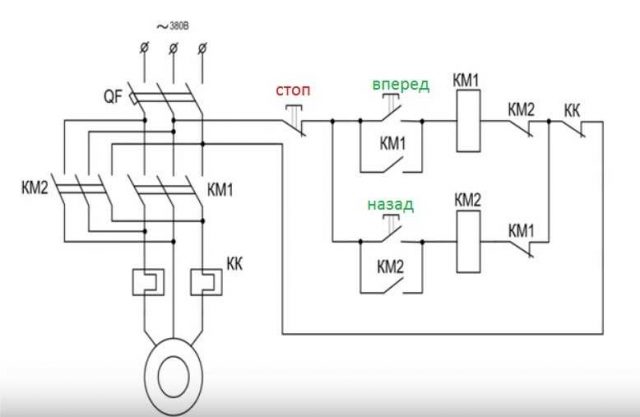

Схема подключения мотора с реверсным ходом
Некоторые устройства работают с движками, которые в состоянии крутиться в обоих направлениях. Если перебросить фазы на соответственных контактах, то просто достигнуть такового эффекта от любого моторного устройства. Организация этого может выполняться при помощи прибавления в кнопочный пост, не считая кнопок «Пуск» и «Стоп», очередной — «Назад».
Схема МП для реверса организовывается на паре одинаковых устройств. Лучше подобрать пару, снаряженную нормально замкнутыми контактами. Эти детали подключаются параллельно друг к другу, при организации оборотного хода мотора в итоге переключения на одном из МП сменятся местами фазы. Нагрузка подается на выходы обоих устройств.
Организация сигнальных цепей более непростая. Для обоих устройств применяется общая кнопка «Стоп» с последующим расположением элемента управления «Пуск». Подключение последней осуществляется к выходу 1-го из МП, а первой — к выходу второго. Для каждого элемента управления организовываются для самоподхвата цепи шунтирования, что обеспечивает автономную работу устройства после нажатия на «Пуск» без необходимости последующего удерживания. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах.
Устанавливается электрическая блокировка для предотвращения подачи питания сходу на обе управляющие кнопки. Это достигается подачей питания после кнопки «Пуск» либо «Вперед» на контакты другого МП. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.
При отсутствии нормально замкнутых контактов в МП, установив приставку можно их добавить в устройство. При таковой установке работа контактов приставки осуществляется сразу с другими за счет соединения с главным блоком. Другими словами, разомкнуть нормально замкнутый контакт после включения кнопки «Пуск» либо «Вперед» нереально, что предутверждает оборотный ход. Для смены направления нажимается кнопка «Стоп», а только после чего задействуется другая — «Назад». Хоть какое переключение должно производиться через кнопку «Стоп».
Заключение
Магнитный пускатель — это очень полезное устройство для любого электрика. Сначала, с его помощью просто работать с асинхронным движком. При использовании катушки на 24 В либо 12 В, питая от обыкновенной АКБ при соблюдении соответственных мер безопасности, выходит даже запустить оборудование, рассчитанное на огромные токи, к примеру, с нагрузкой в 380 В.
Для работы с магнитным пускателем при составлении схемы принципиально учесть особенности устройства и пристально смотреть за чертами, которые указываются производителем. На выходы категорически воспрещается подавать ток большего значения по напряжению либо силе, чем обозначено в маркировке.

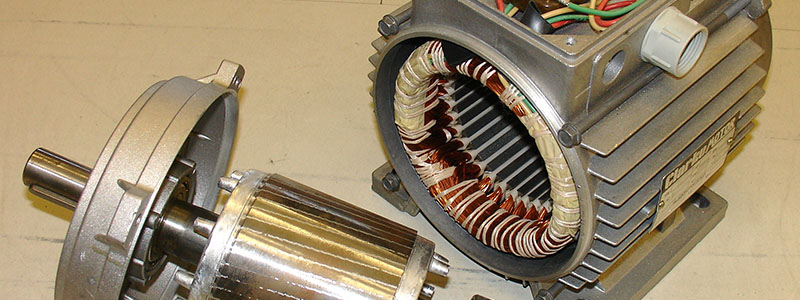

Схема подключения и области использования электромагнитных пускателей
Для автоматизации процессов включения, реверсирования и отключения электромоторов трехфазного типа применяется пускатель электромагнитный 220 В либо 380 В. Устройство совместимо только с асинхронными движками, напряжение питания которых составляет менее 600 В. Перед его подключением нужно верно подобрать и изучить схему.
Сферы применения
Предназначение электрического пускателя – старт, остановка и реверс моторов. Устройство также подходит для управления линией освещения, спец оборудованием – насосами, кондюками, конвейерными лентами, компрессорами.
Невзирая на то что контактор вытеснил аппарат, его применяют в производстве либо системах коммуникаций.
Принцип деяния электромагнитного пускателя
Для управления используются кнопки запуска и остановки. Автоматический устройство отличается обычным методом деяния:
- Подача напряжения на активную катушку.
- Образование вокруг элемента магнитного поля.
- Притягивание вовнутрь железного сердечника с закрепленными металлическими контактами.
- Замыкание силовых контактов – ток поступает на нагрузку.
Реверс осуществляется с внедрением сцепки из 2-ух пускателей.
Устройство устройства
Электромагнитный пускатель на 380 либо 220 В состоит из таких частей:
- сердечник;
- катушка электромагнитного типа;
- якорь;
- соединительный каркас;
- датчики механического типа;
- центральная и вспомогательная система контакторов.
В числе дополнительных узлов устройства могут быть электрические предохранители, дополнительный набор клемм, устройство запуска и реле защиты.
Особенности конструкции пускателя
Асинхронный мотор при включении имеет ток запуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.
Обозначения секторов
Механизм работы устройства можно осознать по инфы из секторов:
- в первом указываются области использования и общие данные – частота переменного, номинал тока и условный термический ток;
- из второго сектора можно выяснить наивысшую мощность нагрузки при подсоединении силовых контактов;
- в 3-ем секторе имеется графическая схема с катушкой электрического магнита и контактами.
По наличию пунктирной полосы от катушки к контактам можно найти их синхронность деяния.

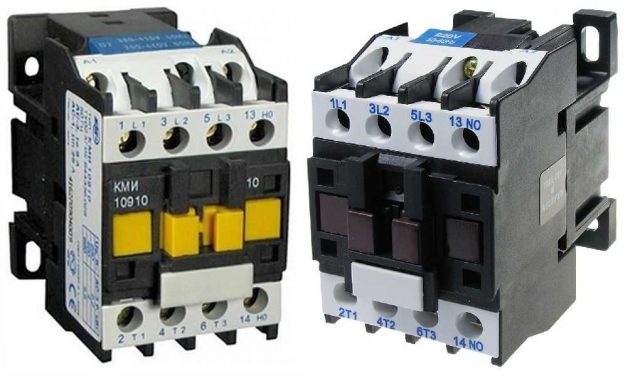

Группы контактов магнитного пускателя
Для обозначения силовых контактов применяется такая маркировка:
- 1L1, 3L2, 5L3 – элементы входа, созданные для подачи питания от полосы неизменного либо переменного тока;
- 2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
- 13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы мотора повсевременно не задерживать кнопку Запуск.
Нагрузку либо источник питания допускается подключать к хоть какой из групп.
Кнопка остановки
Независимо от модификации управление пускателем для электродвигателя делается с помощью кнопки «Стоп» либо «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.
Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия кнопки делается замыкание контактов железной планкой. Дабы устройство тормознуло, необходимо надавить кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.
По этой причине управление электромотором осуществляется с помощью особых схем. Для упрощения монтажа устройство устанавливают на дин-рейку.
Кнопка старта
Кнопка зеленоватого либо темного цвета соединяется с нормально разомкнутыми контактами механическим методом. От кнопки остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа частей держится пружиной, которая возвращает ее в начальное положение.
Типы устройств
Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:
- Открытого типа. Инсталлируются в панелях, закрытых боксах и местах, защищенных от доступа пыли.

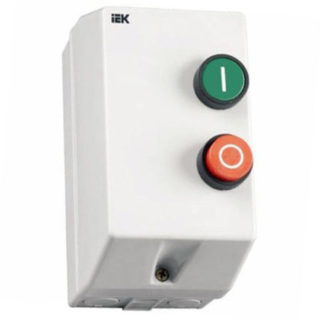

- Закрытого выполнения. Ставятся снутри помещения, кнопки управления находятся на корпусе.
- Пылебрызгонепроницаемые. Подходят для внутреннего и внешнего монтажа, так как защищены от пыли и воды особым козырьком.
- Релейные. Пускатель магнитный с термическим реле защищает мотор в критериях маленьких перегрузок на полосы. Релейный выключатель совмещен с устройством либо подсоединяется к нему.
- Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, с помощью аппарата восстанавливается фаза и обеспечивается бесперебойность работы мотора при малых показателях тока запуска.
При нередких перегрузках у пускателя может перегореть обмотка.
Универсальность конструкции
По конструктивному выполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. 4-ый в нормально-открытом состоянии перекрывает цепь управления.
Электромагнитный механизм находится снутри и представляется собой недвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания применяются пружины.
Недвижная группа контактов припаяна на пластинки с винтообразными зажимами. С помощью их можно подключить кабель от наружной полосы. Дополнительные контакты находятся на боковых частях устройства.
Некоторые модели имеют специальную крышку для главной контактной группы.
Электрические пускатели с термореле
Магнитные пускатели с термическими реле позволяют защитить мотор от недолговременных перегрузки. Характеристики установочного тока можно устанавливать средством регулятора – его поворачивают отверткой. Для предотвращения маленьких замыканий модели с термореле не применяются.
Степень защиты
Устройство с защитой IP54 подходят для монтажа на открытых участках, во мокроватом и пыльном помещении. Снутри бокса целенаправлено ставить модификации с защитой IP20. Кроме числового индекса необходимо принимать во внимание износостойкость аппарата в критериях нередких перепадов нагрузки.
Чем больше числовой индекс, тем меньше требований к монтажу пускателя.
Тонкости подключения устройства на 220 В
Для подсоединения однофазового магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Устройство нельзя ставить вблизи с реостатами либо в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца либо буковкы П. На дюралевые кабели наносится слой смазки (технический вазелин, Циатим). Включение устройства осуществляется по нескольким схемам.
Традиционная
Подойдет, если источники нагрузки – моторы либо ТЭНы. Схема состоит из нескольких частей:
- Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
- Нагрузка. Нужна мощнейший потребитель.
- Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.
Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на кнопку остановки происходит размыкание контактов и напряжение больше не подается.
Специфичность силовой цепи
Запитка однофазового пускателя делается через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы понизу корпуса. Напряжение можно подавать с ветрового генератора, аккума, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость применения вилки для включения либо выключения автомата.
Как поменять цепь управления
Силовую систему устройства при модернизации не затрагивают. Работают по следующему принципу:
- кнопки кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
- кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
- манипуляции с контактами выполняются с помощью импульса управления;
- пусковая кнопка подает напряжение к катушке и генерирует импульс;
- поддержка кнопки осуществляется при помощи контактов самоблокировки, снабжающих катушку напряжением;
- самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.
Магнитный пускатель останавливается после разрыва последней цепи.

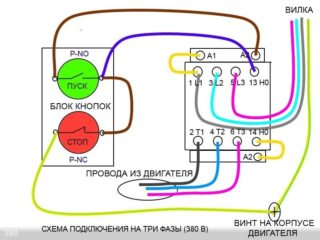

Подключение к трехфазной сети
В трехфазную сеть пускатель подключается средством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на надлежащие контакты. Фазный провод протягивается между клавишами старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.
Силовую цепь некординально модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.
Данная схема подходит для асинхронного мотора.
Специфичность обслуживания
Для правильного обслуживания нужно разобрать с дефектами устройства. Завышенные характеристики температуры – последствия межвитковых замыканий катушки, которую необходимо поменять. Перегрев также наблюдается при слабеньком соединении контактов, их износе либо перегрузке сети.
Если автомат гудит, якорь неплотно прилегает к сердечнику, загрязнен либо поврежден. При заедании активных частей либо снижении напряжения на 15 %требуется проверить плотность зажима контактов.
Магнитные пускатели используются для защиты асинхронных моторов. Перед подключением устройства необходимо разобраться в схеме его работы, способности интеграции с термическим реле и специфике изменении механизма управления.
