Блок-контакты имеются в контакторах до 40 А — 1 замыкающий либо 1 размыкающий, выше 40 А — 1 замыкающий и 1 размыкающий.
2. В каком положении разрешена эксплуатация контакторов?
В вертикальном с отклонением менее ± 30о. Рабочее положение в пространстве — крепление на вертикальной плоскости выводами включающей катушки ввысь как с помощью винтов, так и защелкиванием на монтажную рейку. Допускается отклонение от вертикального положения до 30о в горизонтальной плоскости.
3. Чем отличается контактор от магнитного пускателя?
Контактор — это устройство для коммутации силовых контактов электромагнитной системы. Магнитный пускатель — это композиция всех коммутационных устройств, нужных для запуска и остановки мотора, с защитой от перегрузок.
4. Можно ли управлять контакторами КМИ и КТИ неизменным током?
Нет, так как катушка управления контакторов и магнитная система контакторов, собранная из отдельных железных пластинок, рассчитана лишь на переменный ток.
5. Есть ли в ассортименте марки IEK реверсивные контакторы?
Реверсивные контакторы типа КМИ собираются потребителем из 2-ух контакторов и механизма блокировки, созданного для исключения одновременного включения контакторов в реверсивной схеме.
Для этого нужно заказать набор механизма блокировки для реверсивных контакторов КМИ-10910. КМИ-23211, состоящий из 2-ух частей:
- высшая часть (механизм блокировки),
- нижняя фиксирующая часть (вставляется в пазы обоих контакторов для их сборки в одну конструкцию).
Либо набор механизма блокировки для реверсивных контакторов КМИ-34011.. .КМИ-49512, состоящий из 3-х частей:
- высшая часть (механизм блокировки),
- нижняя поддерживающая часть (упор) вставляется в пазы фиксирующей рейки,
- фиксирующая рейка для сборки 2-ух контакторов в одну конструкцию.
Реверсивные контакторы КТИ выпускаются заводской сборки в комплекте с механизмом блокировки, шинами и узлами крепления.
6. На какие напряжения катушек управления выпускаются контакторы КМИ?
Номинальное напряжение переменного тока включающих катушек Uс: 24, 42, 110, 230, 400, 660 В.
Пределы напряжения включающих катушек от номинального значения при tокр<55оС:
- включение 0,8 – 1,1 Uc;
- отпускание 0,3 – 0, 6 Uc.
7. Что значит категория использования контакторов?
Использование по переменному току:
АС-1 — неиндуктивная либо малоиндуктивная нагрузка (ТЭНы, лампы накаливания);
АС-3 — прямой запуск асинхронных электродвигателей с короткозамкнутым ротором и размыканием цепи во время обычной работы (насосы, компрессоры, кондюки, лифты), при включении ток в 5-7 раз выше номинального, при выключении -ток меньше номинального;
АС-4 — торможение противовключением, толчковый режим асинхронных движков, отключение недвижных либо медлительно крутящихся электродвигателей (подъемные краны, лебедки, печатные машины), при включении и выключении ток в 5-7 раз выше номинального.
8. Что такое пускатели со схемой звезда-треугольник?
Пускатели со схемой звезда-треугольник созданы для запуска трехфазного мотора в соединении звездой, обеспечения его непрерывной работы в соединении треугольником, защиты мотора и присоединенных к нему цепей от перегрузок и отключения питания мотора.
Это техническое решение основывается на том, что в соединении звездой ток в цепи и крутящий момент мотора приблизительно в три раза меньше, чем в соединении треугольником. Потому пускатели со схемой звезда-треугольник применяют, когда нужно ограничить обусловленный запуском пиковый ток, либо крутящий момент при пуске приводимого механизма.
9. Каковы пределы превышения температуры частей контакторов?
Согласно ГОСТ Р 50030.4.1 пределы превышения температуры частей контакторов над температурой окружающего воздуха составляют:
- выводы контакторов — 65оС;
- неметаллические части, которые при обычном оперировании не доступны — 50оС;
- неметаллические части, доступные для прикосновения при оперировании, но не оперируемые рукою — 40оС;
- неметаллические элементы для ручного оперирования — 20оС.
10. Что такое условный термический ток?
Условный термический ток на открытом воздухе — это наибольшее значение испытательного тока, применяемого при проверке превышения температуры контакторов на открытом воздухе. Значение условного термического тока на открытом воздухе должно превосходить либо быть равным номинальному рабочему току аппарата открытого выполнения в восьмичасовом режиме.
Условный термический ток в оболочке — обозначенное изготовителем значение тока, который должен употребляться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке. Этот ток не должен превосходить наибольший номинальный рабочий ток аппарата закрытого выполнения в восьмичасовом режиме.
11. Что значит параметр «условный ток недлинного замыкания»?
Номинальный условный ток недлинного замыкания — это обозначенное изготовителем значение ожидаемого тока, который аппарат может удовлетворительно выдерживать в течении времени собственного срабатывания в критериях испытаний, обсужденных в эталоне. Срабатывание происходит при помощи устройства для защиты от недлинного замыкания, которым обустроен аппарат.
Условный ток недлинного замыкания контакторов КМИ зависимо от типоисполнения — от 1000 до 5000 А, контакторов КТИ — до 18000А при условии использования в качестве защиты от сверхтоков предохранителей c подходящим номинальным током типа gG.
Контактор ПМЛ 1220 закрытый не реверсивный с реле
При модификации контакторов ПМЛ1220 с термическими реле, осуществляется защита управляемых электронных движков от перегрузки и от токов, которые возникают при обрыве одной из фаз, также от не симметрии фаз. Защитный корпус на базисные токи от 10 до 32 А – пластмассовый, на базисные токи от 40 до 95 А – железный

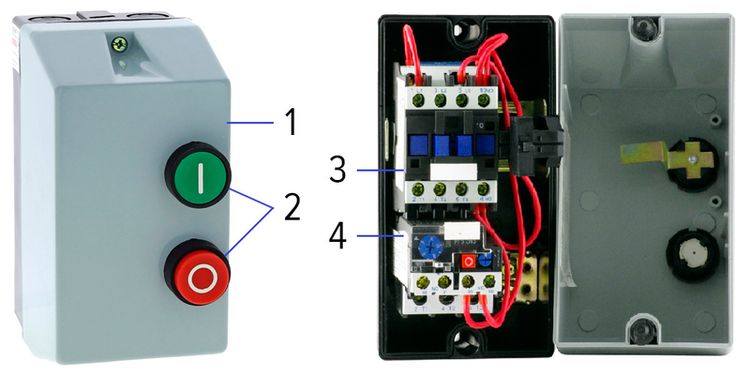

Пускатель ПМЛ 1220 (закрытый, не реверсивный контактор, с оболочкой, с термическим реле, рассчитан на ток 10 ампер, напряжение катушек управления рассчитано на 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в ).
— якорь и сердечник;
— втягивающая катушка;
— траверса;
— якорь магнитной системы;
— мостики главных и доп. (блокировочных) электроконтактов с пружинами.
При подаче напряжения на электрокатушку якорь притягивается к катушке. При всем этом нормально открытые электрконтакты смыкаются, а нормально закрытые — размыкаются. Отключение магнитного контактора ПМЛ происходит при размыкании нормально открытых электроконтактов и смыкании нормально закрытых. Для этого возвратимые пружины передвигают подвижные части пускателя в начальное положение.
Данная модель контактора может изготавливаться и в корпусе – со интегрированным термическим реле и сигнальной лампой. Встроенное термическое реле в пускателе ПМЛ 1220 делает функцию защиты от перегрузки мотора во время работы и от силы тока выше допустимой нормы.
— количество блок-контактов, замыкающих и размыкающих;
— величина номинального тока.
При помощи переходных панелей в случае надобности просто поменять любые пускатели других моделей на пускатели ПМЛ 1220.
ТЕХНИЧЕСКИЕ Свойства МАГНИТНОГО ПУСКАТЕЛЯ ПМЛ 1220:
Предлагаемые нашей компанией устройства отличаются долгим сроком службы и высочайшим качеством. Дабы они работали очень длительно и не добивались замены, принципиально соблюдать условия эксплуатации:
— Температура не должна превосходить 50 С либо быть ниже -40 С.
— Наибольшая высота над уровнем моря – 2 км.
— Относительная влажность при температуре +35 0С – до 100 %.
— Требования к окружающей среде при работе пускателей ПМЛ 1220: без огромного количества пыли; не взрывоопасная; не содержит паров в разрушающей изоляцию концентрации; без брутальных газов.
В компании «Алексма» вы сможете приобрести магнитный пускатель ПМЛ 1220. Вы сможете просто оформить заказ через форму онлайн-связи с оператором, по телефону либо просто выслать заявку по факсу. Мы хотим предложить высококачественную продукцию собственного выпуска и производства других испытанных временем компаний. Звоните нам!
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

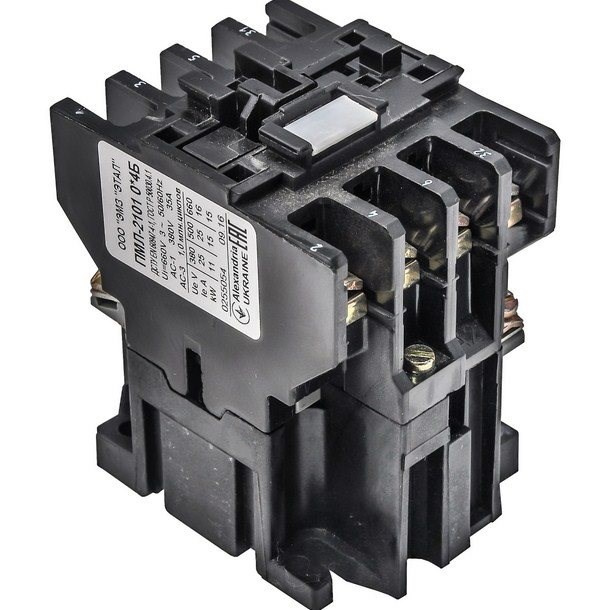

Пускатель магнитный ПМЛ: устройство, свойства и подключение Магнитные пускатели серии ПМЛ следует применять при токе нагрузки, величина которого меньше значения, обозначенного в паспорте на 20 30 процентов. Спрашивайте, я на связи!
Пускатель магнитный ПМЛ: устройство, свойства и подключение
Принцип деяния
Работает такое многоконтактное электромагнитное реле следующим образом:
- С помощью кнопки на управляющую катушку подается электрический ток с данным напряжением;
- Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного недвижного сердечника основания;
- Намагниченный нижний недвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при всем этом упругую возвратимую пружину;
- В итоге притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами недвижных силовых;
- В итоге попарного замыкания подвижными контактами траверсы недвижных силовых контактов происходит включение нагрузки.
Отключение пускателя и, соответственно, присоединенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к для себя верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.
Какое освещение Вы предпочитаете
Встроенное Люстра
На заметку. В обычных критериях исправный пускатель при включении и выключении издает однообразные по длительности щелкающие звуки. Если устройство издает другие звуки, то вероятны разные неисправности его внутренних компонент.

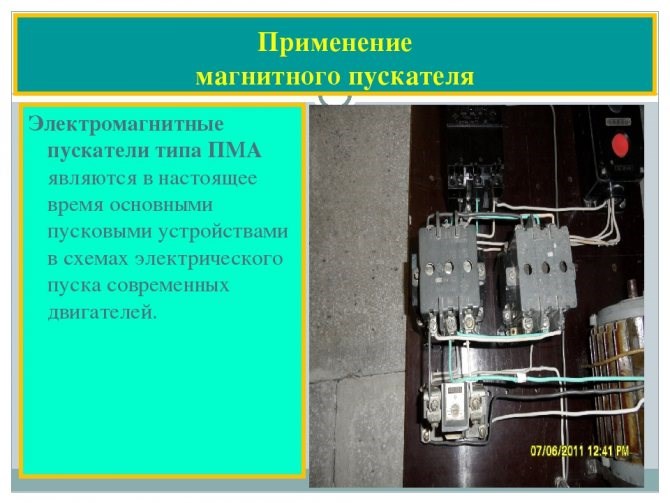

Магнитный пускатель одно из основных электромеханических устройств в пусковой арматуре. Магнитный пускатель предназначен для включения и отключения хоть какой электроустановки, прежде всего, для запуска электродвигателя и его работы в обычном режиме.
Главным узлом пускателя является индукционная катушка (магнит), которая, при подачи на нее напряжения, образует магнитное поле и включает очередной узел магнитного пускателя — блок контактов (контактор). Через эти контакты и протекает необходимое нам напряжение для включения аппаратов.

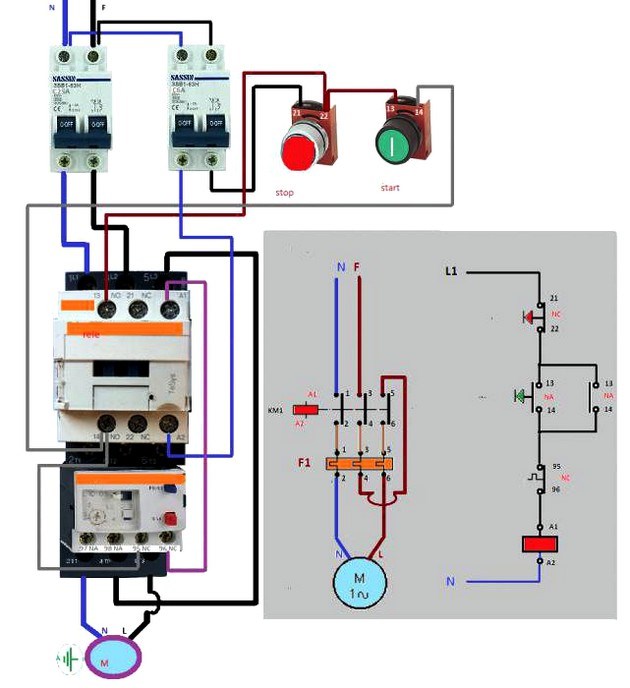

Обычно с магнитным пускателем прилагается термическое реле. Оно сберегает электроприборы от перегрузки. Если, например, нагрузка на движке растет, он начинает нагреваться, а термическое реле автоматом отсекает питание магнита пускателя, который, в свою очередь, размыкает силовую цепь.
Зависимо от мощности электроагрегата, следует подобрать магнитный пускатель и нагревательный элемент термического реле.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Электромагнитные пускатели: виды, свойства и цена Не считая своей продукции МФК ТЕХЭНЕРГО предлагает пускатели и дополнительные устройства Кашинского завода электроаппаратуры , Sсhneider Electric, ABB. Спрашивайте, я на связи!
Пускатель магнитный ПМЛ 1220 закр с реле
- В панели, на которой планируется закрепить устройство, сверлится несколько отверстий;
- С помощью метчика в просверленных отверстиях нарезается внутренняя резьба подходящего поперечника;
- Болты вставляются в отверстия на корпусе пускателя и вкручиваются в нарезанную резьбу на панели.

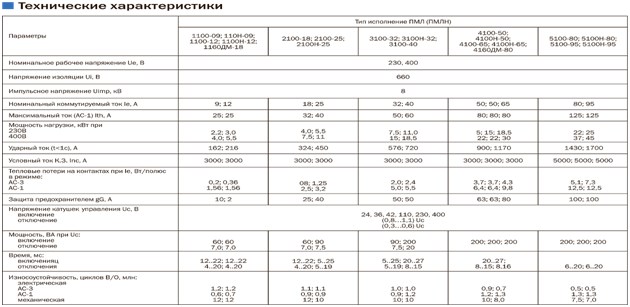

Характеристики
К главным характеристикам схожих устройств относятся:
- Коммутационная износостойкость – черта, указывающая, какое предельное количество циклов включения/отключения без проведения ремонта и замены контактов может выдержать устройство;
- Количество и вид контактов;
- Номинальная сила тока, на которую рассчитаны контакты устройства;
- Подаваемое на управляющую катушку напряжение;
- Степень защиты (IP) от воды и пыли;
- Наличие управляющих кнопок, сигнальной лампы;
- Наличие функции реверса и встроенного термического реле;
- Размеры и вес;
- Вид крепления (на DIN-рейку, при помощи винтов либо болтов).
На заметку. Главные свойства пускателя можно выяснить, расшифровав его маркировку.
Как устроены и как действуют коммутаторы ПМЛ?
Управляющее напряжение нужной величины, которое подаётся на клеммы управляющей катушки, приводит к намагничиванию Ш-образного сердечника. Возникающее при всем этом притяжение между частями магнитопровода вызывает их сближение и смыкание с преодолением силы возвратимой спиральной пружины. Мостиковые силовые контакты замыкаются, а свободные контакты меняют своё положение.
• не нужна отсоединение проводов в процессе ремонта либо профилактических работ что является значимым удобством для юзеров;
• много значений управляющих напряжений с надлежащими им управляющими катушками;
• возможность расширения многофункциональных способностей путём присоединения дополнительных блоков;
• особый герметичный отдельный корпус термического реле используемого для защиты от перегрузки;
Магнитные пускатели серии ПМЛ следует применять при токе нагрузки, величина которого меньше значения, обозначенного в паспорте на 20 – 30 процентов. Предпосылкой этого уменьшения является затруднённый отвод тепла от контактора из-за его внутреннего размещения.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Как поменять катушку контактора? Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 магнитные пускатели ПМЛ, контакторы ПМЛ созданы для запуска и останова асинхронных движков с короткозамкнутым ротором. Спрашивайте, я на связи!
Выбор электротеплового реле
Контакторы/магнитные пускатели/силовые реле переменного тока (АС)более 1000
Устройство и принцип деяния термического реле
Март 17th, 2016 admin
Термическое реле – это аппарат защиты, отключающий электродвигатели при долгих перегрузках, также при обрыве одной из фаз от сети. Термическое реле, обычно, устанавливается после магнитного пускателя, для того, дабы обесточить электродвигатель, отключая питание с катушки магнитного пускателя своим размыкающим контактом в цепях управления.
В большинстве случаев на предприятиях применяются термические реле серии ТРЛ, РТЛ, РТТ и другие. В этой статье разглядим устройство и принцип деяния реле РТТ-111 УХЛ 4, которое применяется с магнитными пускателями серии ПМЕ.
Технические свойства термического реле РТТ-111 УХЛ4
-номинальный ток термического расцепителя – 10 А;
-напряжение силовой цепи – 220 В, 400 В, 660 В;
-один нормально замкнутый контакт 95-96;
-уставка тока срабатывания от 5,35 А до 7,35 А.
Устройство и принцип деяния термического реле

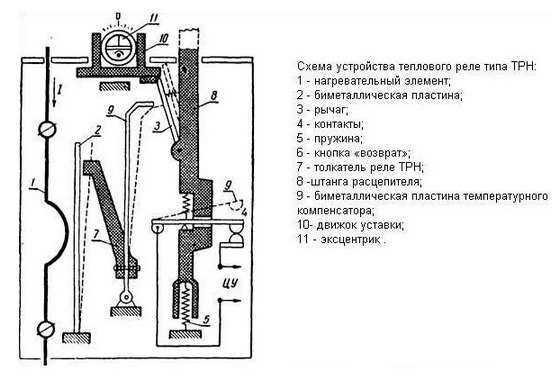

Термические реле устроены аналогично друг дружке и состоят из следующих главных деталей. Основным чувствительным элементом является биметаллическая пластинка, состоящая из 2-ух металлов: сплавов железа с никелем и латуни, соединенных пайкой и имеющих различные по величине коэффициенты линейного термического расширения. Этот коэффициент охарактеризовывает то, как может удлиняться, в этом случае, железная пластинка при ее нагревании. Для сопоставления, коэффициент линейного термического расширения латуни составляет 18,7 () по сопоставлению с сплавом железа и никеля 1,5 (), потому при нагреве латунь будет резвее возрастать в длине, изгибая, тем, биметаллическую пластинку в свою сторону. Это свойство и применяется в термическом реле!

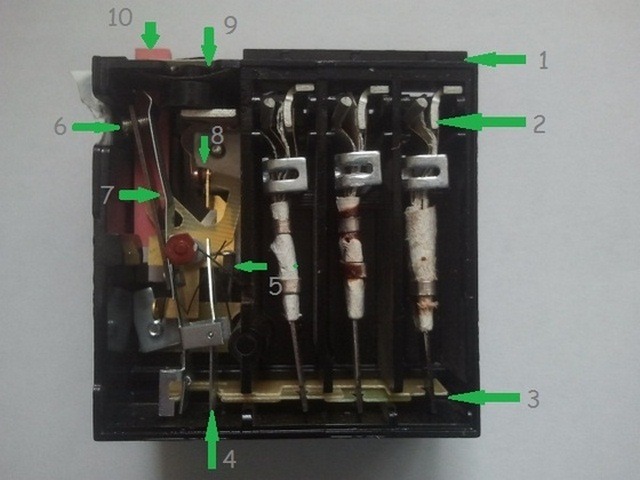

1-корпус термического реле;
2-биметаллическая пластинка с нагревательным элементом;
5-пружина замыкающего контакта;
6-винт регулировки пластинки температурного компенсатора;
7- пластинка температурного компенсатора;
9-эксцентрик с движком уставки тока срабатывания;
10- кнопка возврата реле в рабочее состояние.
По закону Джоуля-Ленца электрический ток, протекающий по проводнику вызывает его нагрев, другими словами часть электроэнергии уходит на теплопотери. И чем больше по значению сила тока в проводника 1-го и такого же поперечного сечения, тем больше он греется (перегрузка). Но в термических реле биметаллическая пластинка греется конкретно от нагревательного элемента-проводника, по которому протекает электрический ток к электродвигателю. Подогретая и изогнутая биметаллическая пластинка повлияет через толкатель на исполнительную пластинку температурного компенсатора, которая, в свою очередь, выводит из зацепления замкнутые контакты в цепи катушки магнитного пускателя и кнопку включения реле в рабочее состояние(более наглядно изображено на этом рисунке).
Так как на работу термического реле оказывает влияние температура окружающей среды (дополнительный нагрев), то в качестве «противовеса» применяется также биметаллическая пластинка температурного компенсатора, которая изгибается в обратную сторону и регулируется особым винтом.
На эксцентрике либо регуляторе тока срабатывания есть шкала с 5 делениями на лево(уменьшение тока) и с 5 делениями на право (повышение тока) от исходной опасности. Ток срабатывания регулируется методом конфигурации зазора между толкателем и исполнительной пластинкой при помощи воздействия движка эксцентрика на пластинку температурного компенсатора.
При обрыве питания одной из фаз трехфазного электродвигателя нагрузка перебегает на две другие фазы, что приводит к возрастанию в них электрического тока, нагреву обмоток и срабатыванию, в конечном итоге, термического реле- защита от неполнофазного режима!
Советы:
-при срабатывании термического реле, нужно дать время для остывания термическому расцепителю и непременно отыскать причину его срабатывания (произвести кропотливый осмотр электродигателя);
— зависимо от температурных критерий эксплуатации электродвигателей советую регулировать эксцентрик на лево либо на право;
-периодически создавать технический осмотр и ремонт термического реле во избежание раннего выхода из строя!
